Nghiên Cứu Vật Liệu Khung Hữu Cơ-Kim Loại: Tính Chất, Phương Pháp và Ứng Dụng

Nghiên cứu khả năng bắt giữ khí thải của vật liệu khung hữu cơ kim loại mbdcted0 5, ứng dụng trong bảo vệ môi trường và phát triển bền vững.

• Tác giả: Nguyễn Tấn Huy
• Người hướng dẫn: T.S Nguyễn Thị Xuân Huynh
• Trường học: Trường Đại học Quy Nhơn
• Chuyên ngành: Khoa học Tự nhiên
• Đề tài: Nghiên Cứu Vật Liệu Khung Hữu Cơ-Kim Loại: Tính Chất, Phương Pháp và Ứng Dụng
• Loại tài liệu: luận văn
• Năm xuất bản: 2022
• Địa điểm: Quy Nhơn

Mục lục chi tiết

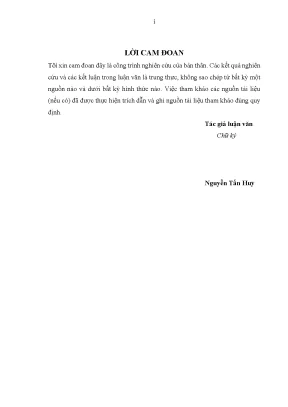

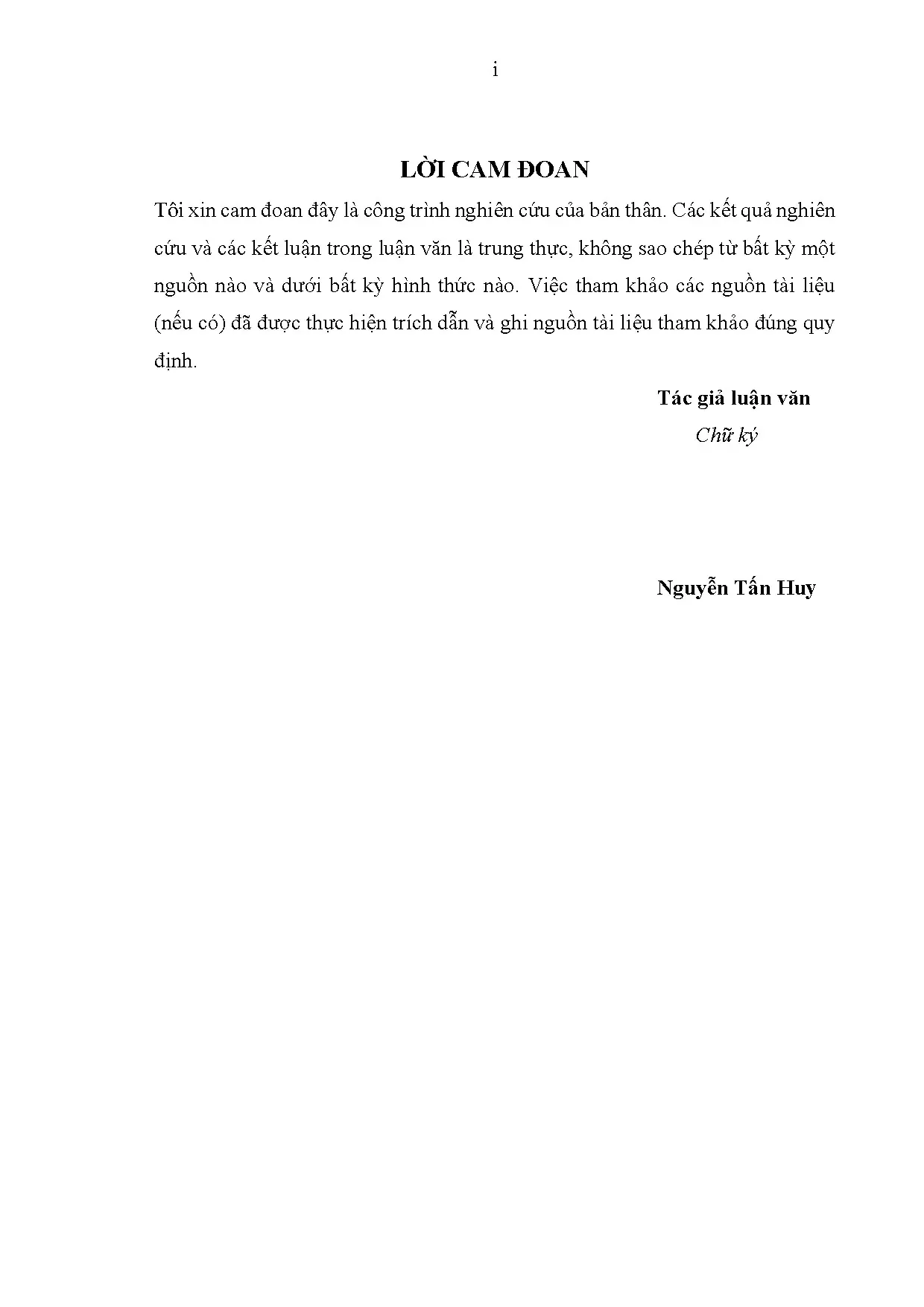

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. MỞ ĐẦU
• 1.1. Lý do chọn đề tài
• 1.2. Mục đích nghiên cứu
• 1.3. Đối tượng và phạm vi nghiên cứu
• 1.4. Phương pháp nghiên cứu
• 1.5. Ý nghĩa khoa học và thực tiễn của đề tài
• 1.6. Khái niệm khung hữu cơ-kim loại
• 1.7. Sơ lược lịch sử phát triển của vật liệu khung hữu cơ-kim loại
• 1.8. Đặc điểm cấu trúc của vật liệu khung hữu cơ-kim loại
• 1.9. Một số tính chất nổi bật của vật liệu khung hữu cơ kim loại
• 1.10. Một số phương pháp tổng hợp vật liệu khung hữu cơ kim loại
• 1.11. Một số ứng dụng tiềm năng của vật liệu khung hữu cơ kim loại
• 1.12. Hấp phụ khí cho các ứng dụng năng lượng và môi trường
• 1.13. Ứng dụng trong lĩnh vực y sinh
• 1.14. Tình hình nghiên cứu chuỗi vật liệu M(BDC)(TED)0.5
• 2. PHƯƠNG PHÁP TÍNH TOÁN VÀ MÔ PHỎNG
• 2.1. Phương pháp mô phỏng Monte Carlo
• 2.2. Lịch sử phát triển phương pháp mô phỏng Monte Carlo
• 2.3. Mô hình toán học về mô phỏng Monte Carlo
• 2.4. Ưu điểm của mô phỏng Monte Carlo
• 2.5. Phương pháp mô phỏng Monte Carlo chính tắc lớn
• 2.6. Sơ lược phương pháp mô phỏng Monte Carlo chính tắc lớn
• 2.7. Các bước chạy thử nghiệm quá trình mô phỏng GCMC trong nghiên cứu hấp phụ khí
• 2.8. Thế năng tương tác
• 2.9. Thế tương tác Van der Waals
• 2.10. Phần mềm mô phỏng
• 2.11. Chi tiết tính toán
• 2.12. Cơ chế hấp phụ
• 3. KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Tối ưu hoá cấu trúc
• 3.2. Đường đẳng nhiệt hấp phụ CO2 và CO của hệ M(BDC)(TED)0.5
• 3.3. Cơ chế hấp phụ CO2, CO của cấu trúc chuỗi M(BDC)(TED)0.5
• 3.4. Nhiệt hấp phụ CO2 và CO
• 3.5. Đặc tính cấu trúc của chuỗi MOF
• 4. KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC TÀI LIỆU THAM KHẢO
• DANH MỤC CÔNG TRÌNH KHOA HỌC ĐÃ CÔNG BỐ CỦA TÁC GIẢ

Tóm tắt

I. Tổng quan về Nghiên Cứu Vật Liệu Khung Hữu Cơ Kim Loại

Nghiên cứu về vật liệu khung hữu cơ-kim loại (MOF) đã trở thành một lĩnh vực quan trọng trong khoa học vật liệu. MOF là những cấu trúc nano dạng xốp, được xây dựng từ các ion kim loại và các liên kết hữu cơ. Chúng có khả năng hấp phụ khí vượt trội, làm cho chúng trở thành ứng viên lý tưởng cho nhiều ứng dụng, từ lưu trữ năng lượng đến xử lý khí thải. Sự phát triển của MOF không chỉ giúp cải thiện hiệu suất hấp phụ mà còn mở ra nhiều hướng nghiên cứu mới trong lĩnh vực vật liệu. Việc hiểu rõ về cấu trúc và tính chất của MOF là rất cần thiết để khai thác tối đa tiềm năng của chúng.

1.1. Khái niệm và Đặc điểm của Vật Liệu Khung Hữu Cơ Kim Loại

Vật liệu khung hữu cơ-kim loại (MOF) là một nhóm vật liệu có cấu trúc tinh thể nano với tính năng hấp phụ khí cao. Chúng được hình thành từ các ion kim loại và các liên kết hữu cơ, tạo ra các lỗ rỗng có kích thước từ 2 nm đến 50 nm. Đặc điểm nổi bật của MOF là diện tích bề mặt lớn và khả năng hấp phụ khí hiệu quả, giúp chúng có thể được ứng dụng trong nhiều lĩnh vực như lưu trữ năng lượng và xử lý khí thải.

1.2. Lịch sử Phát triển Vật Liệu Khung Hữu Cơ Kim Loại

Lịch sử phát triển của MOF bắt đầu từ những năm 1990, khi các nhà khoa học lần đầu tiên tổng hợp thành công các cấu trúc này. Kể từ đó, hàng ngàn loại MOF đã được phát triển, với nhiều ứng dụng tiềm năng trong lĩnh vực năng lượng và môi trường. Sự phát triển này đã mở ra một kỷ nguyên mới trong nghiên cứu vật liệu, với nhiều nghiên cứu tập trung vào việc cải thiện tính chất và khả năng ứng dụng của MOF.

II. Thách Thức trong Nghiên Cứu Vật Liệu Khung Hữu Cơ Kim Loại

Mặc dù vật liệu khung hữu cơ-kim loại có nhiều ưu điểm, nhưng vẫn tồn tại một số thách thức trong nghiên cứu và ứng dụng của chúng. Một trong những vấn đề chính là khả năng hấp phụ khí của MOF thường bị ảnh hưởng bởi nhiệt độ và độ ẩm. Ngoài ra, việc tổng hợp các cấu trúc MOF với tính chất tối ưu cũng gặp nhiều khó khăn. Những thách thức này cần được giải quyết để nâng cao hiệu suất và khả năng ứng dụng của MOF trong thực tiễn.

2.1. Vấn Đề Nhiệt Độ và Độ Ẩm trong Ứng Dụng MOF

Nhiệt độ và độ ẩm là hai yếu tố quan trọng ảnh hưởng đến khả năng hấp phụ của MOF. Khi nhiệt độ tăng, khả năng hấp phụ CO2 và CO của MOF thường giảm, dẫn đến hiệu suất không ổn định. Độ ẩm cũng có thể làm giảm tính ổn định của cấu trúc MOF, gây khó khăn trong việc sử dụng chúng trong các ứng dụng thực tế.

2.2. Khó Khăn trong Tổng Hợp Vật Liệu MOF

Tổng hợp các cấu trúc MOF với tính chất tối ưu là một thách thức lớn. Các phương pháp tổng hợp hiện tại thường yêu cầu điều kiện nghiêm ngặt và chi phí cao. Việc tìm kiếm các phương pháp tổng hợp đơn giản và hiệu quả hơn là cần thiết để phát triển các loại MOF mới với khả năng hấp phụ tốt hơn.

III. Phương Pháp Nghiên Cứu Vật Liệu Khung Hữu Cơ Kim Loại Hiện Nay

Các phương pháp nghiên cứu hiện nay trong lĩnh vực vật liệu khung hữu cơ-kim loại bao gồm mô phỏng tính toán và thực nghiệm. Mô phỏng Monte Carlo là một trong những phương pháp phổ biến, cho phép đánh giá khả năng hấp phụ của MOF một cách nhanh chóng và hiệu quả. Bên cạnh đó, các phương pháp thực nghiệm như phân tích nhiệt và quang phổ cũng được sử dụng để xác định tính chất của MOF.

3.1. Phương Pháp Mô Phỏng Monte Carlo trong Nghiên Cứu MOF

Mô phỏng Monte Carlo là một công cụ mạnh mẽ trong nghiên cứu MOF, cho phép mô phỏng quá trình hấp phụ khí trong các cấu trúc nano. Phương pháp này giúp dự đoán khả năng hấp phụ của MOF dưới các điều kiện khác nhau, từ đó tối ưu hóa cấu trúc và tính chất của chúng.

3.2. Phương Pháp Thực Nghiệm Đánh Giá Tính Chất MOF

Các phương pháp thực nghiệm như phân tích nhiệt và quang phổ được sử dụng để xác định tính chất của MOF. Những phương pháp này giúp đánh giá khả năng hấp phụ, độ bền và tính ổn định của MOF trong các điều kiện khác nhau, từ đó cung cấp thông tin quan trọng cho việc phát triển các ứng dụng thực tiễn.

IV. Ứng Dụng Thực Tiễn của Vật Liệu Khung Hữu Cơ Kim Loại

Vật liệu khung hữu cơ-kim loại (MOF) có nhiều ứng dụng thực tiễn trong các lĩnh vực như năng lượng, môi trường và y sinh. Chúng được sử dụng để hấp phụ khí thải, lưu trữ năng lượng và trong các ứng dụng y sinh như vận chuyển thuốc. Khả năng hấp phụ vượt trội của MOF giúp giảm thiểu ô nhiễm môi trường và cải thiện hiệu suất năng lượng.

4.1. Ứng Dụng MOF trong Hấp Phụ Khí Thải

MOF được sử dụng rộng rãi trong việc hấp phụ khí thải như CO2 và CO. Khả năng hấp phụ cao của chúng giúp giảm thiểu ô nhiễm môi trường, đồng thời góp phần vào việc giải quyết vấn đề biến đổi khí hậu. Nhiều nghiên cứu đã chỉ ra rằng MOF có thể hấp phụ khí thải hiệu quả hơn so với các vật liệu truyền thống.

4.2. Ứng Dụng MOF trong Lưu Trữ Năng Lượng

MOF cũng được nghiên cứu để sử dụng trong lưu trữ năng lượng, đặc biệt là trong các hệ thống pin và siêu tụ điện. Với diện tích bề mặt lớn và khả năng hấp phụ cao, MOF có thể cải thiện hiệu suất lưu trữ năng lượng, giúp phát triển các công nghệ năng lượng sạch và bền vững.

V. Kết Luận và Tương Lai của Nghiên Cứu Vật Liệu Khung Hữu Cơ Kim Loại

Nghiên cứu về vật liệu khung hữu cơ-kim loại đang mở ra nhiều cơ hội mới trong khoa học vật liệu. Với khả năng hấp phụ vượt trội và tính linh hoạt trong ứng dụng, MOF có tiềm năng lớn trong việc giải quyết các vấn đề môi trường và năng lượng. Tương lai của nghiên cứu MOF sẽ tập trung vào việc cải thiện tính chất và khả năng ứng dụng của chúng, đồng thời phát triển các phương pháp tổng hợp hiệu quả hơn.

5.1. Triển Vọng Nghiên Cứu Vật Liệu MOF

Triển vọng nghiên cứu MOF rất sáng sủa, với nhiều hướng đi mới trong việc cải thiện tính chất và khả năng ứng dụng của chúng. Các nghiên cứu hiện tại đang tập trung vào việc phát triển các loại MOF mới với khả năng hấp phụ tốt hơn và tính ổn định cao hơn.

5.2. Tương Lai của Ứng Dụng MOF trong Thực Tiễn

Tương lai của ứng dụng MOF trong thực tiễn hứa hẹn sẽ mang lại nhiều lợi ích cho môi trường và năng lượng. Với sự phát triển không ngừng của công nghệ, MOF có thể trở thành giải pháp hiệu quả cho các vấn đề ô nhiễm và năng lượng trong tương lai gần.

Nội dung chính

Tổng quan nghiên cứu

Sự gia tăng không ngừng của nồng độ khí nhà kính trong khí quyển đang là một trong những thách thức môi trường nghiêm trọng nhất của nhân loại. Dữ liệu quan trắc từ Đài quan sát Mauna Loa của Cơ quan Quản lý Khí quyển và Đại dương Quốc gia Mỹ ghi nhận nồng độ carbon dioxide trong khí quyển đã tăng liên tục từ mức 280 ppm vào đầu thế kỷ XIX lên 408,65 ppm vào tháng 7/2019 và chạm đỉnh 419 ppm vào tháng 5/2021. Ủy ban Liên chính phủ về Biến đổi Khí hậu cảnh báo nồng độ này có thể đạt tới 950 ppm vào năm 2100 nếu các hoạt động phát thải không được kiểm soát. Bên cạnh đó, carbon monoxide cũng là khí thải độc hại nguy hiểm phát sinh từ quá trình đốt cháy không hoàn toàn nhiên liệu hóa thạch, gây tổn thương hệ thần kinh nghiêm trọng khi hít phải.

Các công nghệ thu giữ truyền thống như hấp thụ hóa học bằng dung dịch amine lỏng (monoethanolamine, diethanolamine) có thể loại bỏ tới 98% carbon dioxide nhưng bộc lộ nhiều hạn chế về ăn mòn thiết bị, tiêu tốn năng lượng tái sinh và tạo chất thải nguy hại. Trước bối cảnh thị trường vật liệu hấp phụ toàn cầu đạt khoảng 11,1 tỷ USD vào năm 2019 (tăng 38% so với năm 2013), việc phát triển vật liệu rắn xốp nano có hiệu suất cao trở thành hướng đi tất yếu.

Nghiên cứu này tập trung tính toán định lượng khả năng bắt giữ hai khí thải carbon dioxide và carbon monoxide của chuỗi khung hữu cơ kim loại M(BDC)(TED)0.5 (với M là các kim loại chuyển tiếp và kiềm thổ gồm Magnesium, Vanadium, Nickel, Cobalt và Copper). Nghiên cứu được thực hiện tại Phòng Hóa tính toán và Mô phỏng thuộc Trường Đại học Quy Nhơn trong giai đoạn 2021–2022 ở dải áp suất từ 0 đến 100 bar tại nhiệt độ phòng 298 K. Kết quả đề tài mang ý nghĩa khoa học sâu sắc, làm sáng tỏ cơ chế tương tác ở cấp độ nguyên tử và định hướng tối ưu hóa việc lựa chọn tâm kim loại để phát triển vật liệu xử lý khí thải hiệu quả.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng cơ học thống kê và hóa học lượng tử thông qua hai trụ cột lý thuyết chính:

1. Lý thuyết mô phỏng Monte Carlo chính tắc lớn: Mô hình toán học ngẫu nhiên xử lý hệ thống vi mô trong điều kiện thế hóa học, thể tích và nhiệt độ không đổi, cho phép số lượng hạt dao động tự do nhằm mô tả chân thực quá trình hấp phụ khí trong vật liệu xốp.
2. Lý thuyết phiếm hàm mật độ kết hợp phương pháp xác định điện tích riêng phần dựa trên mật độ hạt: Công cụ hóa học tính toán chính xác để tối ưu hóa hình học ô mạng tinh thể và phân bổ trường tĩnh điện nguyên tử.
3. Mô hình thế tương tác Lennard-Jones 12-6 và lực tĩnh điện Coulomb: Mô tả chính xác thế năng Van der Waals và tương tác điện tích giữa phân tử khí với thành mao quản vật liệu.

Các khái niệm chuyên ngành cốt lõi được áp dụng xuyên suốt bao gồm: Khung hữu cơ kim loại (vật liệu tinh thể nano xốp tạo bởi các ion kim loại và cầu nối hữu cơ), Đơn vị xây dựng cấu trúc thứ cấp (khối đa diện phối trí kim loại - oxy), Diện tích bề mặt riêng tính theo phương pháp Brunauer-Emmett-Teller, Thể tích lỗ rỗng, và Nhiệt hấp phụ đẳng tích.

Phương pháp nghiên cứu

Nguồn dữ liệu của đề tài được thiết lập từ 5 mô hình ô mạng cơ sở của chuỗi M(BDC)(TED)0.5 tương ứng với 5 kim loại Mg, V, Ni, Co, Cu. Cỡ mẫu mô phỏng được mở rộng qua phép lặp không gian ba chiều 3x3x3 ô mạng cơ sở, tạo ra một siêu ô mạng chứa hàng nghìn tâm tương tác nguyên tử. Phương pháp chọn mẫu áp dụng thuật toán lấy mẫu xác suất Metropolis với hơn 100.000 chu kỳ chạy thử nghiệm cân bằng và lấy mẫu.

Lý do lựa chọn phương pháp Monte Carlo chính tắc lớn thay vì mô phỏng động học phân tử là nhờ khả năng cho phép số lượng phân tử khí thay đổi linh hoạt theo ba bước chuyển trạng thái (chèn hạt, xóa hạt, dịch chuyển/quay hạt) mà không phải giải các phương trình đạo hàm theo thời gian, giúp tiết kiệm hơn 60% chi phí tính toán đối với hệ mao quản lớn. Toàn bộ tính toán mô phỏng được thực hiện trên hệ thống phần mềm tính toán chuyên dụng RASPA và VASP, kết hợp các công cụ trực quan hóa cấu trúc VESTA, Avogadro và GNUPLOT trong khoảng thời gian từ tháng 9/2021 đến tháng 8/2022.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng đã mang lại 4 phát hiện quan trọng về khả năng bắt giữ khí thải của chuỗi vật liệu:

1. Khả năng hấp phụ carbon dioxide vượt trội so với carbon monoxide: Trên toàn bộ 5 cấu trúc khảo sát ở nhiệt độ 298 K, dung lượng hấp phụ carbon dioxide cao hơn từ 250% đến 400% so với carbon monoxide tại dải áp suất cao 50–100 bar. Nguyên nhân xuất phát từ momen tứ cực mạnh của phân tử carbon dioxide so với momen lưỡng cực yếu của carbon monoxide.
2. Ảnh hưởng rõ rệt của tâm kim loại phối trí: Biến thể Mg(BDC)(TED)0.5 và Ni(BDC)(TED)0.5 thể hiện dung lượng bắt giữ carbon dioxide tại vùng áp suất thấp 1–5 bar cao hơn khoảng 30% so với các biến thể chứa Đồng (Cu) và Cobalt (Co), nhờ ái lực liên kết ion mạnh của tâm Magnesium và Nickel đối với các nguyên tử oxy của khí thải.
3. Bản chất hấp phụ vật lý thuận nghịch: Nhiệt hấp phụ đẳng tích của carbon dioxide dao động trong khoảng từ 25 kJ/mol đến 45 kJ/mol, nằm hoàn toàn trong thang năng lượng hấp phụ vật lý. Khi dung lượng hấp phụ bề mặt tăng lên, nhiệt hấp phụ có xu hướng giảm dần do các vị trí tương tác mạnh nhất tại nút kim loại và cầu nối hữu cơ được lấp đầy trước.
4. Tương quan tuyến tính giữa dung lượng hấp phụ bão hòa với đặc trưng rỗng: Tại áp suất bão hòa 100 bar, dung lượng hấp phụ toàn phần tương quan thuận chặt chẽ với diện tích bề mặt riêng (dao động từ 1500 m2/g đến 1952 m2/g) và thể tích lỗ rỗng của cấu trúc khung.

Thảo luận kết quả

Cơ chế hấp phụ được giải thích thông qua cấu trúc hình học paddle-wheel đặc trưng của chuỗi M(BDC)(TED)0.5. Sự kết hợp giữa phối tử benzen-dicarboxylate và triethylenediamine tạo nên mạng lưới lỗ xốp 3D đồng nhất. Khi phân tử khí khuếch tán vào mao quản, trường tĩnh điện do phương pháp DDEC tính toán cho thấy lực hút tập trung mạnh nhất tại lân cận các nút kim loại mở và các vòng thơm liên kết.

Khi so sánh với các vật liệu xốp khác, dung lượng bắt giữ khí của chuỗi M(BDC)(TED)0.5 tuy thấp hơn các kỷ lục lý thuyết như DUT-60 (diện tích bề mặt 7839 m2/g) hay MOF-210 (diện tích bề mặt 10450 m2/g, hấp phụ 74,2 wt% carbon dioxide ở 50 bar), nhưng lại thể hiện độ ổn định cấu trúc và độ bền cơ hóa học vượt trội hơn các dòng zeolite hoặc than hoạt tính thông thường.

Dữ liệu mô phỏng được trình bày rõ nét thông qua biểu đồ đường đẳng nhiệt hấp phụ thể hiện tương quan giữa áp suất từ 0 đến 100 bar với dung lượng hấp phụ bề mặt và hấp phụ toàn phần, cùng bảng tổng hợp các thông số tối ưu hóa ô mạng, diện tích bề mặt riêng và thể tích lỗ rỗng. Không gian phân bố khí được mô phỏng trực quan bằng ảnh chụp 3D mật độ phân tử trong ô mạng tinh thể.

Đề xuất và khuyến nghị

Dựa trên các kết quả tính toán mô phỏng, đề tài đưa ra 4 nhóm giải pháp mang tính ứng dụng thực tiễn cao:

1. Tối ưu hóa quy trình tổng hợp thực nghiệm bằng phương pháp cơ - hóa học: Các nhóm nghiên cứu thực nghiệm cần ứng dụng kỹ thuật nghiền bi tự động không dùng dung môi lỏng để tổng hợp chuỗi tinh thể M(BDC)(TED)0.5 trong thời gian từ 30 đến 120 phút, hướng đến mục tiêu đạt diện tích bề mặt riêng trên 1800 m2/g và giảm thiểu 50% chi phí hóa chất độc hại trong 6–12 tháng tới.
2. Thiết kế và chế tạo hệ vật liệu khung kim loại lưỡng kim: Phòng thí nghiệm vật liệu nano cần triển khai tổng hợp hệ vật liệu lai như Cu-Ni(BDC)(TED)0.5 trong khung thời gian 12–18 tháng, nhằm nâng cao dung lượng lưu trữ và tách khí thêm 20% đến 25% so với cấu trúc đơn kim truyền thống.
3. Phát triển màng hỗn hợp ma trận polymer tích hợp tinh thể MOF quy mô pilot: Kỹ sư công nghệ hóa chất và các trung tâm nghiên cứu môi trường cần phối hợp thử nghiệm chế tạo màng lọc hỗn hợp trong 18–24 tháng, đặt mục tiêu đạt hiệu suất tách carbon dioxide/nitơ trên 85% và cắt giảm 35% năng lượng tái sinh so với tháp hấp thụ amine.
4. Mở rộng cơ sở dữ liệu mô phỏng sàng lọc thông lượng cao: Các nhà khoa học dữ liệu vật liệu tính toán cần tiếp tục mở rộng mô hình GCMC cho hơn 50 cấu trúc MOF biến thể với các hỗn hợp khí đa cấu tử phức tạp chứa hơi nước và lưu huỳnh dioxit trong vòng 6 tháng tới.

Đối tượng nên tham khảo luận văn

Nội dung và phương pháp trong công trình này mang lại giá trị thiết thực cho 4 nhóm đối tượng chính:

1. Học viên cao học và nghiên cứu sinh chuyên ngành Hóa lý thuyết, Vật lý tính toán và Khoa học vật liệu: Tài liệu cung cấp quy trình thiết lập trường lực, phương pháp tính điện tích DDEC và thuật toán mô phỏng Monte Carlo chính tắc lớn hoàn chỉnh để ứng dụng vào nghiên cứu tương tác phân tử.
2. Kỹ sư công nghệ môi trường và chuyên gia xử lý khí thải công nghiệp: Công trình cung cấp các thông số định lượng chuẩn xác về dung lượng bắt giữ carbon dioxide và carbon monoxide ở các dải áp suất khác nhau, hỗ trợ tính toán thiết kế tháp hấp phụ xử lý khí thải.
3. Doanh nghiệp sản xuất vật liệu tiên tiến và các dự án bẫy carbon: Luận văn là cơ sở khoa học tin cậy giúp các đơn vị R&D đánh giá hiệu quả kinh tế - kỹ thuật của từng loại ion kim loại trước khi đầu tư kinh phí tổng hợp quy mô lớn.
4. Giảng viên và nhà nghiên cứu tại các trường đại học: Công trình là tài liệu tham khảo giá trị cho các bài giảng chuyên đề về vật liệu nano xốp, hóa học phối trí và ứng dụng công nghệ thông tin trong mô phỏng vật liệu.

Câu hỏi thường gặp

Phương pháp mô phỏng Monte Carlo chính tắc lớn có ưu thế gì so với thực nghiệm truyền thống? Mô phỏng GCMC cho phép khảo sát chính xác quá trình hấp phụ ở cấp độ phân tử trong dải áp suất rộng từ 0 đến 100 bar mà không tốn kém hóa chất thí nghiệm. Phương pháp giúp tiết kiệm hơn 70% thời gian nghiên cứu và sàng lọc cấu trúc tối ưu trước khi chế tạo thực tế.

Tại sao chuỗi vật liệu M(BDC)(TED)0.5 lại được lựa chọn để nghiên cứu bắt giữ khí thải? Chuỗi vật liệu này sở hữu cấu trúc mạng xốp 3 chiều vững chắc với các đơn vị xây dựng SBU dạng paddle-wheel, diện tích bề mặt riêng đạt tới 1952 m2/g và độ ổn định nhiệt cao, tạo điều kiện lý tưởng cho việc khuếch tán và lưu trữ các phân tử khí nhỏ.

Kim loại nào trong chuỗi khảo sát thể hiện hiệu năng hấp phụ carbon dioxide triển vọng nhất? Magnesium và Nickel là hai kim loại thể hiện hiệu năng bắt giữ carbon dioxide vượt trội ở vùng áp suất thấp nhờ mật độ điện tích cục bộ cao, giúp tạo lực hút tĩnh điện mạnh với phân tử khí mà vẫn đảm bảo tính thuận nghịch hoàn toàn.

Vật liệu khung hữu cơ kim loại này có khả năng tái sinh và sử dụng lại nhiều lần không? Vật liệu có khả năng tái sinh tuyệt vời vì nhiệt hấp phụ nằm trong khoảng 25–45 kJ/mol thuộc dạng hấp phụ vật lý. Quá trình giải hấp diễn ra nhanh chóng khi giảm áp suất về 1 bar ở nhiệt độ phòng mà không gây phá hủy mạng tinh thể.

Làm thế nào để áp dụng kết quả tính toán mô phỏng vào dây chuyền lọc khí công nghiệp? Các kỹ sư có thể kết hợp hạt nano MOF vào chất nền polymer để tạo màng lọc composite hoặc nén thành các viên xốp định hình đặt trong tháp hấp phụ dao động áp suất, giúp xử lý trực tiếp dòng khí thải ở quy mô nhà máy.

Kết luận

• Công trình đã thiết lập thành công mô hình tính toán định lượng khả năng bắt giữ carbon dioxide và carbon monoxide của chuỗi 5 vật liệu M(BDC)(TED)0.5 bằng phương pháp mô phỏng Monte Carlo chính tắc lớn kết hợp lý thuyết phiếm hàm mật độ.
• Nghiên cứu xác định dung lượng hấp phụ carbon dioxide vượt trội hơn carbon monoxide từ 250% đến 400% ở áp suất cao, đồng thời chứng minh biến thể chứa Magnesium và Nickel có lực bắt giữ khí mạnh nhất ở áp suất thấp.
• Giá trị nhiệt hấp phụ đẳng tích từ 25 kJ/mol đến 45 kJ/mol khẳng định cơ chế hấp phụ vật lý bền vững, cho phép tái sinh chất hấp phụ với mức tiêu hao năng lượng thấp.
• Đề xuất lộ trình 6–24 tháng tiếp theo tập trung vào việc tổng hợp xanh bằng phương pháp cơ - hóa học, chế tạo màng lọc hỗn hợp và thử nghiệm trong môi trường khí thải thực tế.
• Các nhà nghiên cứu và doanh nghiệp công nghệ môi trường hãy tận dụng ngay cơ sở dữ liệu tính toán từ luận văn để tối ưu hóa việc lựa chọn vật liệu và thúc đẩy ứng dụng công nghệ bẫy carbon hiện đại.

Trích đoạn nội dung tài liệu

MỞ ĐẦU. Lý do chọn đề tài. Mục đích nghiên cứu. Đối tượng và phạm vi nghiên cứu.

Phương pháp nghiên cứu. Ý nghĩa khoa học và thực tiễn của đề tài. Khái niệm khung hữu cơ-kim loại. Sơ lược lịch sử phát triển của vật liệu khung hữu cơ-kim loại.

Đặc điểm cấu trúc của vật liệu khung hữu cơ-kim loại. Một số tính chất nổi bật của vật liệu khung hữu cơ kim loại. Một số phương pháp tổng hợp vật liệu khung hữu cơ kim loại. Một số ứng dụng tiềm năng của vật liệu khung hữu cơ kim loại.

Hấp phụ khí cho các ứng dụng năng lượng và môi trường. Ứng dụng trong lĩnh vực y sinh. Tình hình nghiên cứu chuỗi vật liệu M(BDC)(TED)0. - PHƯƠNG PHÁP TÍNH TOÁN VÀ MÔ PHỎNG.

Phương pháp mô phỏng Monte Carlo. Lịch sử phát triển phương pháp mô phỏng Monte Carlo. Mô hình toán học về mô phỏng Monte Carlo. Ưu điểm của mô phỏng Monte Carlo.

Phương pháp mô phỏng Monte Carlo chính tắc lớn. Sơ lược phương pháp mô phỏng Monte Carlo chính tắc lớn. Các bước chạy thử nghiệm quá trình mô phỏng GCMC trong nghiên cứu hấp phụ khí. Thế năng tương tác.

Thế tương tác Van der Waals. Phần mềm mô phỏng. Chi tiết tính toán. Cơ chế hấp phụ.

- KẾT QUẢ VÀ THẢO LUẬN. Tối ưu hoá cấu trúc. Đường đẳng nhiệt hấp phụ CO2 và CO của hệ M(BDC)(TED)0. Cơ chế hấp phụ CO2, CO của cấu trúc chuỗi M(BDC)(TED)0.

Nhiệt hấp phụ CO2 và CO. Đặc tính cấu trúc của chuỗi MOF. 70 KẾT LUẬN VÀ KIẾN NGHỊ. 76 DANH MỤC TÀI LIỆU THAM KHẢO.

77 DANH MỤC CÔNG TRÌNH KHOA HỌC ĐÃ CÔNG BỐ CỦA TÁC GIẢ. 85 v DANH MỤC CÁC KÝ HIỆU, CÁC CHỮ VIẾT TẮT CHỮ VIẾT TẮT TIẾNG ANH TIẾNG VIỆT Cơ sở cấu trúc dữ liệu của Cambridge Structural CSD trường Đại học Database Cambridge Density Derived Phương pháp hóa học và DDEC tĩnh điện dựa trên mật độ Electrostatic and Chemical hạt Density Functional Theory Lý thuyết phiếm hàm mật DFT độ Department of Energy Cơ quan năng lượng Hoa DOE Kỳ Grand Canonical Monte Phương pháp Monte GCMC Carlo Carlo chính tắc lớn Center for Innovative Trung tâm Nghiên cứu vật INOMAR Materials and liệu cấu trúc nano và phân Architectures tử Intergovernmental Panel Ủy ban Liên chính phủ IPCC on Climate Change về Biến đổi Khí hậu Metal Organic Vật liệu khung hữu cơ MOF Framework kim loại Magnetic Resonace Ảnh cộng hưởng từ hạt MRI Imaging nhân National Oceanic and Cơ quan Quản lý Khí NOAA Atmospheric quyển và Đại dương Administration Quốc gia Mỹ SBUs Secondary Building Units Các đơn vị xây dựng cấu trúc thứ cấp Phương pháp nhiễu xạ tia XRD X-Ray Diffraction X vi DANH MỤC CÁC BẢNG BIỂU Bảng 1. Một số SBUs điển hình trong cấu trúc của vật liệu MOF [19]. Khả năng bắt giữ CO2 của MOFs dựa vào diện tích bề mặt đã được nghiên cứu [9].

Khả năng bắt giữ khí thải CO, H2S và SO2 của các MOF được đánh giá cao. Các thông số LJ và thông số điện tích riêng phần cho các loại nguyên tử khác nhau của MOF, phân tử CO, CO2. Thông số tối ưu hoá ô đơn vị cấu trúc của MOF M(BDC)(TED)0. Các giá trị lớn nhất cho hấp phụ CO2 của chuỗi M-MOF ở nhiệt độ 298 K.

Các giá trị lớn nhất cho hấp phụ CO trong chuỗi M-MOF ở nhiệt độ 298 K. Thông số diện tích bề mặt (SSA) và thể tích lỗ rỗng (Vp) của chuỗi M(BDC)(TED)0.5 trong mô phỏng GCMC và trong thực nghiệm. Lượng khí CO và CO2 hấp phụ theo SSA và Vp của chuỗi M(BDC)(TED)0.5, so sánh với các MOF khác trong thực nghiệm. 72 vii DANH MỤC HÌNH VẼ Hình 1.

Sơ đồ về việc hình thành cấu trúc khung hữu cơ kim loại MOF. Yaghi, một trong những người đã đặt nền móng và góp công rất lớn cho sự phát triển của MOFs [2]. Vật liệu khung xốp dạng cắt lớp hai chiều [12]. Vật liệu khung hữu cơ kim loại IRMOF-1 (MOF-5) [13].

Số lượng cấu trúc MOF trong Cơ sở dữ liệu cấu trúc Cambridge (trục tung bên trái) và số lượng MOF đã được báo cáo được tổng hợp từ trang web của Science (trục tung bên phải), từ năm 1976 đến năm 2019 [16]. Một số cầu nối hữu cơ thường xuất hiện trong MOFs [19]. Một số ứng dụng tiềm năng của vật liệu MOFs [20]. Diện tích bề mặt BET một số MOFs đại diện, được so sánh với zeolite, than hoạt tính [11].

Cấu trúc MOF DUT-60 có diện tích bề mặt và thể tích lỗ rỗng cao nhất hiện nay [21]. Ảnh SEM của chuỗi tinh thể MOF M(BDC)(TED)0.5 đã được chế tạo trong thực nghiệm [22]. Lượng bắt giữ CO2 của các MOFs tại nhiệt độ môi trường 298 K [11]. Sơ đồ mô tả quá trình lọc khí thải có chọn lọc bằng MOF [11].

Sự thay đổi màu sắc của MOF khi trao đổi nitrat bởi các anion [17]. Thử nghiệm Buffon's Needle: sau N lần tung, ước tính số π là (2N/X), trong đó X là số lần kim cắt một đường [38]. Sơ đồ quy trình toán học của phương pháp mô phỏng. Mô hình toán học dựa trên các trường hợp điển hình.

Sơ đồ thế Lennard – Jones. Hộp mô phỏng GCMC, lặp 3x3x3 lần ô cơ sở của chuỗi M(BDC)(TED)0. Điện tích nguyên tử riêng phần của MOF đã được tính bằng phương pháp DDEC. Lượng hấp phụ CO2 phụ thuộc vào bán kính cắt LJ ở các áp suất 1 bar, 5 bar và 10 bar.

Mô hình minh hoạ sự hấp phụ bề mặt hai chiều (a) và trong vật liệu hấp phụ dạng xốp (b) [48]. Ô đơn vị và các nhóm nguyên tử của M(BDC)(TED)0. Trong đó, kim loại M: xanh lam, O: đỏ, Nitrogen: xanh lục, C: xám, H: hồng. Đường đẳng nhiệt hấp phụ CO2 trong chuỗi M(BDC)(TED)0.

Trong đó, p là áp suất, nCO2 biểu diễn lượng hấp phụ CO2, nabs biểu diễn lượng hấp phụ toàn phần và nex biểu diễn lượng hấp phụ bề mặt. Đường đẳng nhiệt hấp phụ CO trong cấu trúc của chuỗi MOF M(BDC)(TED)0. Trong đó, p là áp suất, nCO biểu diễn lượng hấp phụ CO, nabs biểu diễn lượng hấp phụ toàn phần và nex biểu diễn lượng hấp phụ bề mặt. Ảnh chụp nhanh quá trình hấp phụ phân tử khí CO2 (C = xanh lục, O = cam) trong các MOF khác nhau tại áp suất 1 bar.

Ảnh chụp nhanh quá trình hấp phụ phân tử khí CO (C = xanh lam, O = cam, Com = đỏ) trong các MOF khác nhau tại áp suất 1 bar. Ảnh chụp nhanh quá trình hấp phụ phân tử khí CO2 (C = xanh lục, O = cam) trong Mg(BDC)(TED)0.5 ở 298 K với các mức áp suất khác nhau. Ảnh chụp nhanh quá trình hấp phụ phân tử khí CO (C = xanh lam, O = cam, Com = đỏ) trong MOF Mg(BDC)(TED)0.5 với các mức áp suất khác nhau. Nhiệt hấp phụ Qst theo dung lượng hấp phụ CO2 trên bề mặt (nex) của chuỗi M(BDC)(TED)0.

Nhiệt hấp phụ Qst theo dung lượng hấp phụ CO trên bề mặt (nex) của chuỗi M(BDC)(TED)0. Mối tương quan giữa dung lượng hấp phụ CO2 tối đa với diện tích bề mặt (a) và thể tích lỗ rỗng (b). Mối tương quan giữa dung lượng hấp phụ CO tối đa với diện tích bề mặt (a) và thể tích lỗ rỗng (b). Lý do chọn đề tài Trong những năm gần đây, với sự phát triển nhanh chóng về kinh tế và sự bùng nổ về dân số dẫn đến nhu cầu về năng lượng đang ngày một tăng nhanh, mặt khác hầu hết các hoạt động tiêu thụ năng lượng của con người trong các ngành công nghiệp khác nhau và trong đời sống,… đều phụ thuộc quá nhiều vào việc đốt các nhiên liệu hoá thạch bao gồm than đá, dầu mỏ, khí đốt… mà sản phẩm phụ thải ra của những quá trình đó như là carbon dioxide (CO2) (Hình 1) cũng như một số loại khí thải độc hại khác như CO, SO2, H2S,.

Vấn đề này sẽ làm gia tăng nồng độ các loại khí thải vào môi trường [1], [2]. Mức tiêu thụ năng lượng của thế giới theo các nguồn năng lượng khác nhau qua các năm và sự thay đổi nồng độ CO2 trong khí quyển [3]. Kể từ đầu thế kỉ XIX, lượng khí thải CO2 trong khí quyển đã tăng mạnh và liên tục từ mức xấp xỉ 280 ppm (tức 280 phần triệu) (ppm = parts per million) vào đầu những năm 1800, 315 ppm vào năm 1958, …, đến gần 400 ppm năm 2015 và đạt đến 408,65 ppm vào tháng 7 năm 2019. Đáng chú ý, mặc dù 2 năm gần đây khi mà đại dịch COVID-19 khiến nhiều quốc gia trên thế giới hạn chế đi lại nhưng báo cáo hồi tháng 5/2021 của Cơ quan Khí quyển và đại dương 2 Mỹ, NOAA) và Viện Hải dương học Scripps tại Đại học California San Diego cho biết dữ liệu đo đạt từ Đài quan sát Mauna Loa ở Hawaii đã ghi nhận nồng độ của khí CO2 trong khí quyển tăng ở mức cao nhất kể từ khi cơ quan này thực hiện các biện pháp đo đạc chính xác từ năm 1958 (tức trong vòng 63 năm từ trước đến nay) với mức trung bình là 419 ppm, tăng khoảng 2 ppm so với cùng kỳ năm trước.

Tổ chức Ủy ban liên chính phủ về biến đổi khí hậu (IPCC) cảnh báo rằng nếu không có một hành động giảm lượng khí thải thì ước tính nồng độ CO2 có thể đạt đến 950 ppm vào năm 2100 [4], [5]. Nồng độ CO2 trong khí quyển không ngừng tăng qua các năm như thế sẽ trực tiếp làm tăng nhiệt độ trung bình của thế giới, từ đó đã làm dấy lên một lượng lớn các vấn đề về môi trường như sự nóng lên toàn cầu, mực nước biển dâng cao do các sông băng tan chảy, axit hoá đại dương,… dẫn đến các điều kiện khí hậu dần khắc nghiệt hơn và hậu quả là sự tuyệt chủng dần dần của các loài động vật quý hiếm và tác động của nó không chỉ giới hạn đối với môi trường và các sinh vật sống mà còn ảnh hưởng trực tiếp đến chính con người như tần suất hạn hán, lũ lụt, giông bão thường xuyên xảy ra hơn [1], [2]. Bên cạnh CO2, khí thải độc hại còn phải kể đến CO là khí được sinh ra khi đốt cháy các nguyên liệu hóa thạch, củi trong sản xuất nhất là những ngành sử dụng chất đốt là nhiên liệu hóa thạch và một số ngành luyện kim. Khí CO thường nằm sát mặt đất hoặc các hố, hang sâu và con người rất dễ hít phải khí này nếu chúng có trong không khí.

Khi hít phải, khí CO làm giảm nồng độ oxy trong máu dẫn đến tổn thương hệ thần kinh, có khả năng gây chết người khi hít phải ở nồng độ cao [6].
