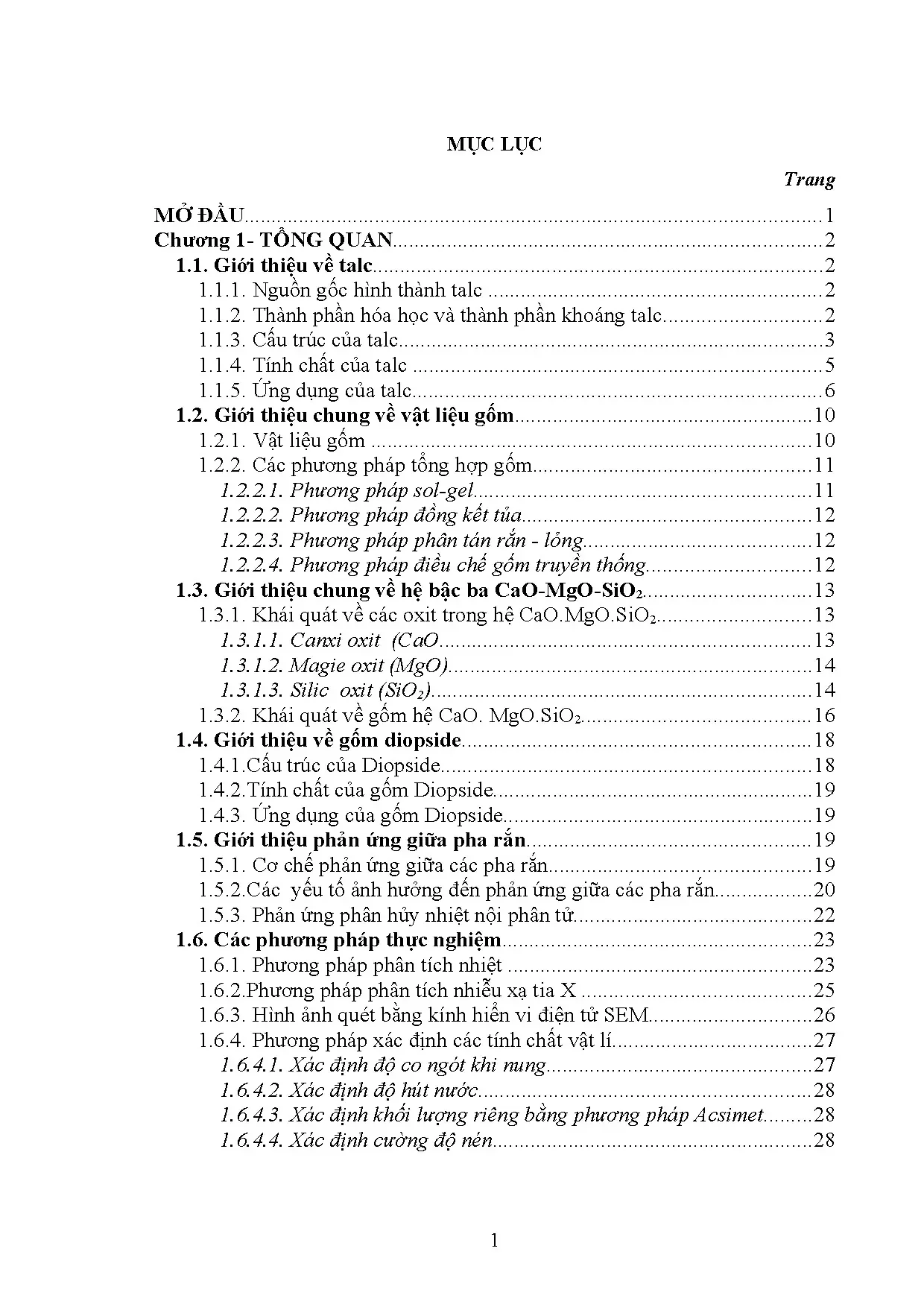

Tổng quan nghiên cứu

Ngành công nghiệp vật liệu gốm đã phát triển mạnh mẽ trong nhiều thập kỷ qua, đóng vai trò quan trọng trong các lĩnh vực xây dựng, điện tử, y sinh và công nghiệp chế tạo. Trong đó, gốm diopside (CaO·2SiO2) nổi bật với các tính chất ưu việt như độ bền cơ học cao, tính đàn hồi, hệ số giãn nở nhiệt thấp và khả năng chịu được môi trường axit, bazơ cũng như tác nhân oxy hóa. Việc tổng hợp gốm diopside từ các khoáng vật tự nhiên như talc, thạch anh và canxi cacbonat không chỉ giúp giảm chi phí sản xuất mà còn tận dụng nguồn nguyên liệu khoáng sản sẵn có tại Việt Nam, góp phần phát triển kinh tế bền vững.

Nghiên cứu tập trung khảo sát ảnh hưởng của bột talc đến cấu trúc và tính chất của vật liệu gốm diopside, với phạm vi thực nghiệm từ việc nghiền bột talc, phân tích thành phần, đến quá trình nung thiêu kết và đánh giá các tính chất vật lý, cơ học, nhiệt và điện của sản phẩm. Thời gian nghiên cứu chủ yếu tập trung vào các bước chuẩn bị phối liệu, nung thiêu kết ở nhiệt độ từ 1050°C đến 1200°C, với các mẫu có hàm lượng talc thay đổi từ khoảng 46% đến 71% theo khối lượng.

Nghiên cứu có ý nghĩa quan trọng trong việc tối ưu hóa quy trình tổng hợp gốm diopside, nâng cao chất lượng sản phẩm và mở rộng ứng dụng trong các ngành công nghiệp kỹ thuật cao. Các chỉ số như độ co ngót, độ hút nước, cường độ kháng nén và độ bền sốc nhiệt được sử dụng làm thước đo đánh giá hiệu quả của việc điều chỉnh hàm lượng talc trong phối liệu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

  • Lý thuyết phản ứng giữa các pha rắn: Phản ứng xảy ra tại bề mặt tiếp xúc giữa các pha rắn, phụ thuộc vào nhiệt độ nung, diện tích bề mặt tiếp xúc và cấu trúc tinh thể của nguyên liệu. Quá trình gồm giai đoạn tạo mầm và phát triển mầm tinh thể sản phẩm.

  • Mô hình cấu trúc tinh thể của talc và diopside: Talc có cấu trúc lớp dạng TOT (tứ diện – bát diện – tứ diện) với liên kết yếu giữa các lớp, trong khi diopside thuộc nhóm pyroxen có cấu trúc dạng chuỗi với các ion Ca2+ và Mg2+ nằm xen kẽ trong mạng tinh thể.

  • Khái niệm phản ứng phân hủy nhiệt nội phân tử: Phản ứng tổng hợp pha rắn mới xảy ra khi phân hủy nhiệt một pha rắn ban đầu, giúp giảm nhiệt độ nung thiêu kết so với phản ứng giữa các pha rắn thông thường.

Các khái niệm chính bao gồm: thành phần khoáng talc, hệ bậc ba CaO-MgO-SiO2, phản ứng pha rắn, hiệu ứng nhiệt trong phân tích nhiệt, và các tính chất vật lý của vật liệu gốm như độ co ngót, độ hút nước, cường độ nén, hệ số giãn nở nhiệt và độ bền sốc nhiệt.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Nguyên liệu chính gồm bột talc lấy từ Thanh Sơn - Phú Thọ, thạch anh, canxi cacbonat và các chất khoáng hóa như Na2O, B2O3, CaF2. Các mẫu phối liệu được chuẩn bị với hàm lượng talc thay đổi từ 46,29% đến 71,43% theo khối lượng.

  • Phương pháp phân tích:

    • Phân tích thành phần hóa học bằng phương pháp XRD và phân tích nhiệt DTA/TG.
    • Xác định kích thước hạt bột talc qua thời gian nghiền bằng máy nghiền hành tinh.
    • Tổng hợp gốm diopside bằng phương pháp gốm truyền thống: phối trộn, nghiền, ép viên, nung thiêu kết ở nhiệt độ 1050°C đến 1200°C với thời gian lưu 1 giờ.
    • Đánh giá tính chất vật lý: độ co ngót, độ hút nước, tỉ khối, độ xốp, cường độ kháng nén, hệ số giãn nở nhiệt, độ bền sốc nhiệt và tính chất điện.
    • Sử dụng kính hiển vi điện tử quét SEM để quan sát cấu trúc bề mặt mẫu.
    • Phân tích dữ liệu bằng các phương pháp thống kê và so sánh với các nghiên cứu trước đây.

  • Timeline nghiên cứu:

    • Nghiền và chuẩn bị mẫu: 1 tháng.
    • Nung thiêu kết và phân tích pha: 2 tháng.
    • Đo đạc tính chất vật lý và điện: 1 tháng.
    • Tổng hợp, phân tích và báo cáo kết quả: 1 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của thời gian nghiền đến kích thước hạt bột talc:

    • Khi tăng thời gian nghiền từ 10 đến 30 phút, lượng hạt còn sót trên rây giảm từ 45% xuống còn 9%.
    • Từ 30 đến 50 phút, lượng hạt sót giảm chậm còn khoảng 6,5%.
    • Thời gian nghiền tối ưu được chọn là 30 phút để đảm bảo kích thước hạt mịn và tiết kiệm năng lượng.

  2. Thành phần hóa học của bột talc:

    • SiO2 chiếm 60,82%, MgO chiếm 32,16%, các oxit khác như CaO, Al2O3, Fe2O3 chiếm dưới 0,3%.
    • Phân tích XRD cho thấy talc gần như tinh khiết, thuộc hệ một nghiêng, nhóm không gian C2/c.

  3. Phân tích nhiệt DTA/TG của bột talc và hỗn hợp:

    • Talc bắt đầu mất nước cấu trúc từ khoảng 800°C, mất tổng cộng 4,58% khối lượng đến 1100°C.
    • Hỗn hợp talc, thạch anh và canxi cacbonat mất 23,19% khối lượng trong khoảng 700-900°C do phân hủy CaCO3 và mất nước talc.
    • Nhiệt độ nung trên 1050°C là phù hợp để hình thành các pha oxit và phản ứng tạo pha mới.

  4. Ảnh hưởng của hàm lượng bột talc đến sự hình thành diopside:

    • Pha diopside bắt đầu xuất hiện khi hàm lượng talc đạt khoảng 59,5% và tăng mạnh đến 66,69%.
    • Hàm lượng talc vượt quá 66,69% làm giảm cường độ pha diopside.
    • Các pha phụ như akermanite và forsterite cũng xuất hiện tùy theo thành phần phối liệu.

  5. Ảnh hưởng của nhiệt độ nung đến cấu trúc và tính chất:

    • Nhiệt độ nung tăng từ 1050°C đến 1200°C làm tăng độ kết khối và cường độ pha diopside.
    • Mẫu nung ở 1200°C có độ bền cơ học và độ chắc đặc cao nhất, màu sắc thay đổi do oxit kim loại tạp.

Thảo luận kết quả

Kết quả cho thấy việc nghiền mịn bột talc làm tăng diện tích bề mặt tiếp xúc, thúc đẩy phản ứng pha rắn và giảm nhiệt độ nung cần thiết để hình thành diopside. Thành phần hóa học talc với hàm lượng MgO và SiO2 cao là điều kiện thuận lợi để tổng hợp gốm diopside chất lượng cao. Phân tích nhiệt cho thấy quá trình mất nước và phân hủy talc diễn ra chủ yếu trong khoảng 800-1100°C, phù hợp với nhiệt độ nung thiêu kết được lựa chọn.

Sự hình thành pha diopside phụ thuộc chặt chẽ vào hàm lượng talc trong phối liệu, với điểm tối ưu ở khoảng 66,69%. Quá trình nung ở nhiệt độ cao hơn giúp tăng cường kết tinh và cải thiện tính chất cơ học của vật liệu. Các pha phụ như akermanite và forsterite cũng ảnh hưởng đến cấu trúc và tính chất cuối cùng, cần được kiểm soát thông qua thành phần phối liệu và điều kiện nung.

So sánh với các nghiên cứu trước đây, kết quả phù hợp với các báo cáo về ảnh hưởng của talc trong tổng hợp gốm cordierite và các vật liệu silicat khác, đồng thời khẳng định hiệu quả của phương pháp gốm truyền thống trong việc sử dụng nguyên liệu khoáng tự nhiên để sản xuất vật liệu gốm kỹ thuật.

Đề xuất và khuyến nghị

  1. Tối ưu hóa quy trình nghiền bột talc:

    • Áp dụng thời gian nghiền khoảng 30 phút với tốc độ 200 vòng/phút để đạt kích thước hạt mịn, tăng diện tích bề mặt tiếp xúc, nâng cao hiệu quả phản ứng pha rắn.
    • Chủ thể thực hiện: Nhà máy sản xuất nguyên liệu gốm, thời gian: 1-2 tháng.

  2. Kiểm soát hàm lượng talc trong phối liệu:

    • Duy trì hàm lượng talc trong khoảng 60-67% để tối ưu hóa sự hình thành pha diopside và cải thiện tính chất cơ học.
    • Chủ thể thực hiện: Bộ phận nghiên cứu và phát triển sản phẩm, thời gian: liên tục trong quá trình sản xuất.

  3. Điều chỉnh nhiệt độ nung thiêu kết:

    • Sử dụng nhiệt độ nung từ 1150°C đến 1200°C với thời gian lưu 1 giờ để đảm bảo kết tinh hoàn chỉnh và độ chắc đặc cao của vật liệu.
    • Chủ thể thực hiện: Phòng thí nghiệm và nhà máy sản xuất, thời gian: theo từng mẻ sản xuất.

  4. Sử dụng chất khoáng hóa phù hợp:

    • Thêm các chất khoáng hóa như Na2O, B2O3, CaF2 với hàm lượng thấp để thúc đẩy quá trình kết tinh và tăng mật độ sản phẩm.
    • Chủ thể thực hiện: Bộ phận nghiên cứu công nghệ, thời gian: nghiên cứu và thử nghiệm trong 3-6 tháng.

  5. Đánh giá và kiểm soát chất lượng sản phẩm:

    • Thường xuyên đo đạc các chỉ tiêu vật lý như độ co ngót, độ hút nước, cường độ nén và độ bền sốc nhiệt để đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật.
    • Chủ thể thực hiện: Phòng kiểm soát chất lượng, thời gian: liên tục trong quá trình sản xuất.

Đối tượng nên tham khảo luận văn

  1. Các nhà nghiên cứu và sinh viên ngành vật liệu:

    • Học hỏi quy trình tổng hợp gốm diopside từ khoáng talc tự nhiên, áp dụng các phương pháp phân tích hiện đại như XRD, DTA/TG, SEM.
    • Use case: Phát triển đề tài nghiên cứu mới về vật liệu gốm kỹ thuật.

  2. Doanh nghiệp sản xuất vật liệu xây dựng và gốm sứ:

    • Áp dụng kết quả nghiên cứu để tối ưu hóa nguyên liệu và quy trình sản xuất, nâng cao chất lượng sản phẩm và giảm chi phí.
    • Use case: Sản xuất gạch ốp lát, vật liệu chịu nhiệt, vật liệu cách điện.

  3. Chuyên gia công nghệ vật liệu và kỹ sư sản xuất:

    • Tham khảo các chỉ tiêu kỹ thuật và phương pháp kiểm tra tính chất vật liệu để kiểm soát chất lượng sản phẩm.
    • Use case: Thiết kế quy trình sản xuất và kiểm soát chất lượng trong nhà máy.

  4. Cơ quan quản lý và phát triển khoáng sản:

    • Đánh giá tiềm năng sử dụng khoáng talc trong công nghiệp vật liệu, thúc đẩy khai thác và chế biến hiệu quả.
    • Use case: Lập kế hoạch phát triển ngành công nghiệp vật liệu gốm dựa trên nguồn nguyên liệu trong nước.

Câu hỏi thường gặp

  1. Tại sao chọn talc làm nguyên liệu chính để tổng hợp gốm diopside?
    Talc có thành phần MgO và SiO2 cao, cấu trúc tinh thể phù hợp, giúp giảm nhiệt độ nung và tăng hiệu quả phản ứng pha rắn. Ngoài ra, talc là khoáng vật tự nhiên phổ biến, giá thành thấp, thuận lợi cho sản xuất công nghiệp.

  2. Ảnh hưởng của hàm lượng talc đến tính chất vật liệu như thế nào?
    Hàm lượng talc trong khoảng 60-67% giúp tăng cường sự hình thành pha diopside, cải thiện độ bền cơ học và giảm độ hút nước. Quá nhiều talc có thể làm giảm cường độ và độ kết khối của vật liệu.

  3. Nhiệt độ nung tối ưu để tổng hợp gốm diopside là bao nhiêu?
    Nhiệt độ nung từ 1150°C đến 1200°C với thời gian lưu 1 giờ được xác định là phù hợp để tạo pha diopside ổn định, đảm bảo độ chắc đặc và tính chất cơ học tốt.

  4. Phương pháp phân tích nào được sử dụng để xác định pha tinh thể?
    Phương pháp nhiễu xạ tia X (XRD) được sử dụng để xác định thành phần pha, cấu trúc tinh thể và cường độ các pha trong mẫu gốm sau nung.

  5. Làm thế nào để kiểm soát kích thước hạt bột talc trong quá trình nghiền?
    Thời gian nghiền khoảng 30 phút với máy nghiền hành tinh và tỷ lệ bi nghiền phù hợp giúp giảm kích thước hạt talc xuống mức yêu cầu, tăng diện tích bề mặt và hiệu quả phản ứng.

Kết luận

  • Talc Thanh Sơn - Phú Thọ có thành phần MgO và SiO2 cao, phù hợp làm nguyên liệu tổng hợp gốm diopside chất lượng.
  • Thời gian nghiền 30 phút là tối ưu để đạt kích thước hạt mịn, tăng hiệu quả phản ứng pha rắn.
  • Hàm lượng talc trong phối liệu ảnh hưởng rõ rệt đến sự hình thành pha diopside, với điểm tối ưu khoảng 66,69%.
  • Nhiệt độ nung từ 1150°C đến 1200°C giúp tạo pha diopside ổn định, nâng cao tính chất cơ học và nhiệt của vật liệu.
  • Các chỉ tiêu vật lý như độ co ngót, độ hút nước, cường độ nén và độ bền sốc nhiệt được cải thiện khi tối ưu hàm lượng talc và điều kiện nung.

Next steps: Tiếp tục nghiên cứu ảnh hưởng của các chất khoáng hóa và điều kiện nung khác nhau để nâng cao chất lượng vật liệu. Áp dụng quy trình tổng hợp vào sản xuất thử nghiệm quy mô công nghiệp.

Call-to-action: Các nhà nghiên cứu và doanh nghiệp trong ngành vật liệu gốm nên áp dụng kết quả nghiên cứu để phát triển sản phẩm mới, nâng cao hiệu quả sản xuất và mở rộng ứng dụng trong công nghiệp kỹ thuật cao.
