Tổng quan về luận án

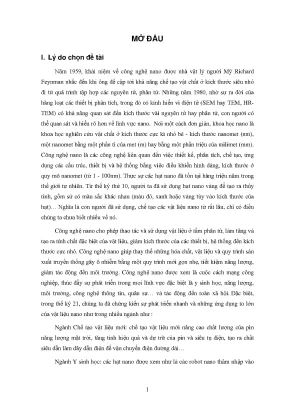

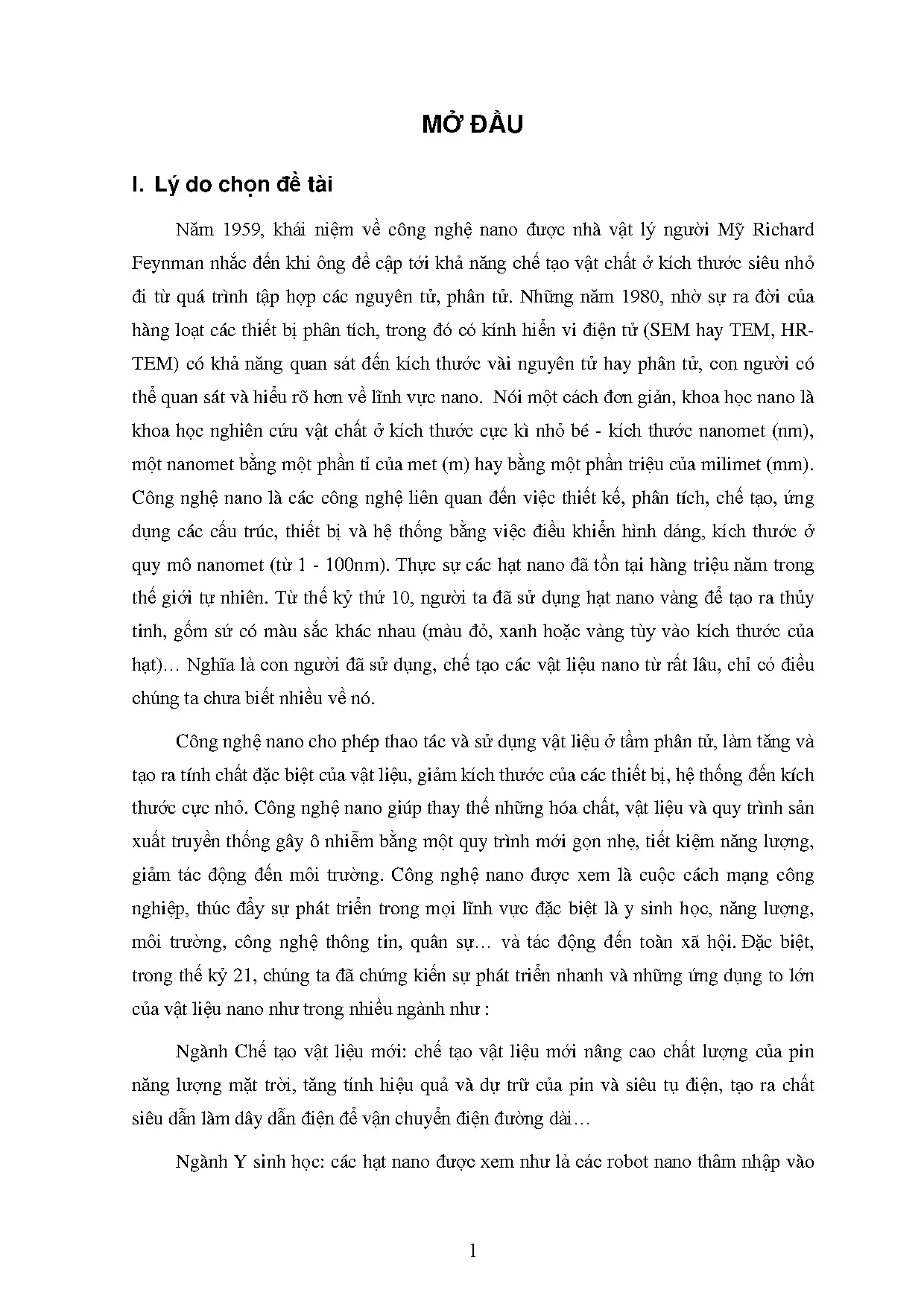

Nghiên cứu vật liệu nano bán dẫn thuộc nhóm IVA, đặc biệt là hệ lai hóa silic - germani ($\text{Si}_{1-x}\text{Ge}_x$) phân tán trong nền điện môi vô định hình $\text{SiO}_2$, đang định hình ranh giới mới trong lĩnh vực quang tử học và quang điện tử hiện đại. Xuất phát từ dự phóng lịch sử của Richard Feynman năm 1959 về khả năng can thiệp vật chất ở thang nguyên tử và sự bùng nổ của các kỹ thuật hiển vi điện tử phân giải cao (HR-TEM) từ thập niên 1980, khoa học nano đã mở ra cơ chế kiểm soát cấu trúc năng lượng ở quy mô $1 - 100\text{ nm}$. Bối cảnh khoa học thực chứng cho thấy cả Si khối ($E_g = 1{,}12\text{ eV}$ ở $300\text{ K}$) và Ge khối ($E_g = 0{,}66\text{ eV}$ ở $300\text{ K}$) đều là bán dẫn vùng cấm xiên (indirect bandgap), dẫn đến hiệu suất tái hợp bức xạ phát quang cực thấp ($\sim 10^{-6}$). Mặc dù việc khai thác hiệu ứng nhân hạt tải điện (Carrier Multiplication - CM / Multiple Exciton Generation - MEG) đã mở ra triển vọng đột phá nhằm vượt qua giới hạn hiệu suất Shockley-Queisser trong pin mặt trời, việc ứng dụng nano Si đơn thuần bị rào cản bởi độ rộng vùng cấm mở rộng lên tới $\sim 2\text{ eV}$ do giam cầm lượng tử, làm mất đi khả năng hấp thụ phần lớn photon năng lượng thấp trong phổ mặt trời.

Khoảng trống nghiên cứu (Research Gap) cốt lõi xuất phát từ thực tế: các nghiên cứu quốc tế về chấm lượng tử và hạt nano đa số tập trung vào bán dẫn hợp chất nhóm II-VI và III-V, trong khi hệ hợp kim nano nhóm IV ($\text{Si}_{1-x}\text{Ge}_x$) phân tán trong nền $\text{SiO}_2$ vẫn thiếu hụt các mô tả đồng nhất về cơ chế hình thành pha tinh thể, động lực học hồi phục hạt tải phi bức xạ và cấu trúc vùng năng lượng thực sự. Nguyên văn tài liệu gốc khẳng định: "Việc chế tạo và nghiên cứu các tính chất vật lý cơ bản của vật liệu hợp kim nano SiGe nhằm khai thác các tiềm năng của chúng còn nhiều khía cạnh bất cập. Các tinh thể hợp kim chất lượng cao yêu cầu thiết bị máy móc đắt tiền, mặc dù vậy các đặc trưng quang học và các tính chất vật lý của chúng chưa được mô tả một cách đồng nhất, đôi khi còn trái ngược và thiếu thống nhất. Hiệu suất phát quang của vật liệu là một ẩn số lớn". Luận án "Chế tạo nano tinh thể hợp kim SiGe trên nền $\text{SiO}_2$ và nghiên cứu một số tính chất của chúng" giải quyết triệt để khoảng trống này thông qua 4 câu hỏi nghiên cứu và giả thuyết đồng hành:

  1. Câu hỏi nghiên cứu 1 (RQ1): Cơ chế kết tinh và điều kiện biên nhiệt động học nào chi phối sự hình thành đơn tinh thể hợp kim nano $\text{Si}_{1-x}\text{Ge}_x$ trong nền $\text{SiO}_2$ khi phún xạ catốt tần số radio (RF)?
    • Giả thuyết 1 (H1): Tốc độ lắng đọng và nhiệt độ ủ mẫu trong môi trường khí trơ/chân không kiểm soát trực tiếp sự phân tách pha và độ hoàn hảo mạng tinh thể kim cương của hợp kim SiGe.
  2. Câu hỏi nghiên cứu 2 (RQ2): Cấu trúc vùng năng lượng và các chuyển dời quang học trực tiếp diễn ra như thế nào khi tỷ lệ pha tạp $x$ thay đổi liên tục từ $0{,}2$ đến $0{,}8$?
    • Giả thuyết 2 (H2): Sự biến thiên tỷ lệ $x$ làm thay đổi hằng số mạng phi tuyến, tạo ra chuyển dịch vùng hấp thụ trực tiếp giữa điểm $\Gamma$ và điểm $L$ trong vùng Brillouin.
  3. Câu hỏi nghiên cứu 3 (RQ3): Cơ chế vi mô nào chịu trách nhiệm cho hiệu suất lượng tử phát quang thấp của các hạt nano $\text{Si}_{1-x}\text{Ge}_x/\text{SiO}_2$?
    • Giả thuyết 3 (H3): Động lực học tái hợp phi bức xạ cực nhanh tại các liên kết hở (dangling bonds) và trạng thái bẫy bề mặt chiếm ưu thế tuyệt đối so với tái hợp bức xạ exciton.
  4. Câu hỏi nghiên cứu 4 (RQ4): Mức độ tương thích giữa mô hình tính toán ab-initio DFT-GGA và phương pháp nhiễu loạn bán thực nghiệm $\mathbf{k}\cdot\mathbf{p}$ trong việc dự đoán cấu trúc vùng cấm nano SiGe?
    • Giả thuyết 4 (H4): Lý thuyết phiếm hàm mật độ kết hợp thế giả chuẩn hóa và phương trình trạng thái Murnaghan cung cấp độ chính xác tiệm cận với tính toán hàm sóng $\mathbf{k}\cdot\mathbf{p}$.

Khung lý thuyết của công trình tích hợp Lý thuyết phiếm hàm mật độ (DFT-GGA PBE), Lý thuyết giam cầm lượng tử (Quantum Confinement Theory), và Động lực học exciton phi tuyến. Quy mô nghiên cứu được tiến hành trên hệ mẫu màng mỏng cấu trúc nano $\text{Si}_{1-x}\text{Ge}_x$ ($x = 0{,}2 \div 0{,}8$) tổng hợp tại Viện ITIMS (Trường Đại học Bách khoa Hà Nội) phối hợp đo đạc quang phổ phân giải thời gian tại Viện Vật lý Van der Waals - Zeeman (WZI) và Viện Khoa học Phân tử Van 't Hoff (Đại học Amsterdam, Hà Lan). Toàn bộ luận án gồm 126 trang, 68 hình vẽ đồ thị, 9 bảng biểu tham số, 127 tài liệu tham khảo chuyên sâu, và cấu thành 6 công trình công bố (3 bài báo chuẩn ISI, 2 bài báo tạp chí quốc gia uy tín, 1 báo cáo kỷ yếu hội nghị quốc tế).

Literature Review và Positioning

Nghiên cứu về vật liệu bán dẫn nhóm IV và hiệu ứng kích thước lượng tử được định hình bởi nhiều dòng nghiên cứu lớn trong vật lý chất rắn thực nghiệm và tính toán:

[Dòng nghiên cứu 1: Hiệu ứng giam cầm lượng tử & Chấm lượng tử nhóm IV]
[Dòng nghiên cứu 2: Nhân hạt tải điện (Carrier Multiplication - MEG)]
[Dòng nghiên cứu 3: Mô phỏng Ab-Initio Cấu trúc điện tử]
[VỊ TRÍ TIÊN PHONG CỦA LUẬN ÁN NÀY]

Về mặt học thuật, tồn tại cuộc tranh luận kéo dài giữa hai trường phái lý thuyết về bản chất cấu trúc vùng dẫn của hạt nano germani khi thu nhỏ kích thước:

  • Quan điểm thứ nhất (Delerue et al., IEMN Pháp; Weissker et al.): Sử dụng phương pháp liên kết chặt (tight-binding), dự đoán hiệu ứng giam cầm lượng tử trong Ge mạnh hơn đáng kể so với Si do bán kính Bohr exciton của Ge khối ($a_B \approx 24\text{ nm}$) lớn hơn nhiều so với Si ($a_B \approx 5\text{ nm}$). Trích nguyên văn tài liệu: "Bán kính Bohr của Ge là khoảng 24 nm, lớn hơn nhiều so với bán kính Bohr của Si (~ 5 nm). Điều này dẫn đến kỳ vọng thay đổi cấu trúc điện tử của Ge trở nên dễ dàng hơn và khả năng biến đổi từ vật liệu bán dẫn vùng cấm xiên sang bán dẫn vùng cấm thẳng".
  • Quan điểm thứ hai (Zunger et al.; Rama Krishna & Friesner): Ứng dụng phương pháp giả thế nguyên tử thực nghiệm (empirical pseudopotential), lập luận rằng độ rộng vùng cấm của tinh thể nano Ge và Si sẽ trở nên tương đương nhau ở kích thước dưới $3\text{ nm}$. Nguyên nhân là do cực tiểu vùng dẫn của Ge bị đẩy dịch chuyển từ điểm $L$ sang điểm $X$ trong vùng Brillouin, làm cấu trúc vùng dẫn của nano Ge chuyển hóa thành dạng tương tự như Si.

So sánh với các nghiên cứu quốc tế tiêu biểu:

  1. Nghiên cứu của nhóm GS. T. Gregorkiewicz (Viện WZI, Đại học Amsterdam, Hà Lan): Tập trung vào hiệu ứng nhân hạt tải điện trên nano Si trong nền $\text{SiO}2$, ghi nhận hiện tượng một photon hấp thụ kích thích đồng thời nhiều hạt nano hoặc truyền năng lượng sang ion đất hiếm ($\text{Er}^{3+}$), nhưng chưa mở rộng khảo sát trên hệ hợp kim ba cấu tử $\text{Si}{1-x}\text{Ge}_x$ với dải nồng độ $x$ rộng.
  2. Nghiên cứu của nhóm GS. V. Klimov (Phòng thí nghiệm Quốc gia Los Alamos, Hoa Kỳ): Đi sâu vào quá trình tái hợp Auger đa hạt tải trong chấm lượng tử keo nhóm II-VI ($\text{CdSe}$, $\text{PbS}$), trong khi các cơ chế bẫy hạt tải tại bề mặt tiếp giáp pha vô định hình $\text{SiO}_2$ của bán dẫn nhóm IV chưa được lượng hóa chi tiết bằng phương pháp phổ hấp thụ cảm ứng phân giải pico-giây.

Tại Việt Nam, các hướng nghiên cứu vật liệu bán dẫn của GS. Nguyễn Quang Liêm (Viện Hàn lâm KH&CN Việt Nam), PGS. Lục Huy Hoàng (ĐH Sư phạm Hà Nội), GS. Nguyễn Đức Chiến và PGS. Phạm Thành Huy (ĐH Bách khoa Hà Nội) chủ yếu tập trung vào màng mỏng huỳnh quang, bán dẫn hợp chất II-VI ($\text{CdS}, \text{ZnSe}, \text{ZnO}$) và III-V ($\text{GaAs}, \text{InP}$). Luận án này định vị là công trình tiên phong tại Việt Nam làm chủ công nghệ đồng phún xạ RF ba bia ($\text{Si}, \text{Ge}, \text{SiO}2$), tổng hợp thành công màng mỏng chứa hạt nano hợp kim $\text{Si}{1-x}\text{Ge}_x$ đơn pha, kiểm soát chính xác thành phần $x = 0{,}2 \div 0{,}8$, đồng thời kết hợp đối sánh tường minh giữa thực nghiệm quang phổ phi tuyến với tính toán cấu trúc dải năng lượng lượng tử.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp trực tiếp vào việc mở rộng và kiểm chứng ba trụ cột lý thuyết vật lý chất rắn:

  1. Mở rộng Lý thuyết Giam cầm Lượng tử cho Hợp kim Bán dẫn Vùng cấm Xiên: Công trình chứng minh rằng khi kích thước hạt nano $\text{Si}_{1-x}\text{Ge}_x$ thu nhỏ dưới bán kính Bohr exciton, điều kiện bảo toàn xung lượng chuẩn $\mathbf{k}$ bị nới lỏng do sự mở rộng của hàm sóng trong không gian xung lượng (biến đổi Fourier của hàm sóng bao). Thành phần Fourier ở các vector sóng khác không đóng vai trò tương đương phonon quang, cho phép các chuyển dời quang học trực tiếp diễn ra giữa điểm $\Gamma$ và điểm $L$ trong vùng Brillouin.
  2. Xác lập Mô hình Động lực học Tái hợp Không Bức xạ: Luận án giải mã bản chất sự suy giảm huỳnh quang thông qua mô hình bẫy mức sâu tại bề mặt tiếp xúc giữa hạt nano và mạng nền vô định hình $\text{SiO}_2$. Nguyên văn trích dẫn từ văn bản: "Quá trình xảy ra hiệu ứng CM là quá trình trong đó có nhiều hơn một cặp điện tử lỗ trống được tạo ra bởi việc hấp thụ một photon có năng lượng lớn và hiệu ứng CM cho phép sử dụng năng lượng dư thừa của các photon, kết quả làm tăng hiệu suất chuyển đổi quang - điện trong pin mặt trời". Tuy nhiên, dữ liệu thực nghiệm chỉ ra rằng các bẫy liên kết hở bề mặt dẫn tới thời gian hồi phục cực ngắn ($10^{-14} \div 10^{-12}\text{ s}$), cạnh tranh triệt tiêu bức xạ quang học.
  3. Chuẩn hóa Thông số Bowing Cấu trúc Vùng: Mô hình hóa năng lượng dải cấm $E_g(x)$ của hợp kim nano theo phương trình bậc hai có hiệu chỉnh tham số uốn cong (bowing parameter $b$): $$E_g(\text{Si}_{1-x}\text{Ge}_x) = (1-x)E_g^{\text{Si}} + x E_g^{\text{Ge}} - b \cdot x(1-x)$$ Chứng minh bằng thực nghiệm rằng tham số $b$ trong cấu trúc nano sai lệch có hệ thống so với vật liệu khối do ứng suất nén từ mạng nền $\text{SiO}_2$.

Khung phân tích độc đáo

Khung phân tích của luận án là sự hợp nhất đa chiều giữa ba lý thuyết tính toán và thực nghiệm:

  • Lý thuyết Phiếm hàm Mật độ (DFT) với Xấp xỉ Gradient Tổng quát (GGA-PBE): Giải hệ phương trình Kohn-Sham tự hợp một điện tử: $$\left( -\frac{\hbar^2}{2m_e} \nabla^2 + V_{\text{eff}}(\mathbf{r}) \right) \psi_i(\mathbf{r}) = \varepsilon_i \psi_i(\mathbf{r})$$ với thế hiệu dụng $V_{\text{eff}}(\mathbf{r}) = V_{\text{ext}}(\mathbf{r}) + V_{\text{Hartree}}[\rho(\mathbf{r})] + v_{xc}[\rho(\mathbf{r})]$. Tương tác spin - quỹ đạo (SOC) được tích hợp thông qua Hamiltonian Dirac-Kohn-Sham hiệu chỉnh: $$\hat{H}_{\text{SOC}} = \frac{\hbar}{4 m_e^2 c^2} (\boldsymbol{\sigma} \times \nabla V) \cdot \hat{\mathbf{p}}$$
  • Phương trình Trạng thái Murnaghan (Murnaghan Equation of State): Xác định sự phụ thuộc của tổng năng lượng $E(V)$ vào thể tích ô cơ sở nhằm tìm hằng số mạng cân bằng $a_0$ và môđun khối $B_0$: $$E(V) = E_0 + \frac{B_0 V}{B_0'} \left[ \frac{(V_0/V)^{B_0'}}{B_0' - 1} + 1 \right] - \frac{B_0 V_0}{B_0' - 1}$$
  • Phương pháp Nhiễu loạn $\mathbf{k}\cdot\mathbf{p}$ đa dải: Khai triển cấu trúc dải năng lượng xung quanh điểm đối xứng cao $\Gamma$ ($k=0$), giải phương trình vi phân trị riêng hàm Bloch $u_{n\mathbf{k}}(\mathbf{r})$ có tính đến tương tác dải lân cận.
  • Điều kiện biên áp dụng (Boundary Conditions): Mô hình áp dụng cho hạt nano đơn tinh thể hình cầu/elip phân tán đẳng hướng trong chất nền điện môi đồng nhất $\text{SiO}_2$ (hằng số điện môi $\varepsilon = 3{,}9$, $E_g = 9{,}0\text{ eV}$), bỏ qua tương tác trực tiếp giữa các hạt nano lân cận khi nồng độ thể tích dưới ngưỡng percolation.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo trường phái Triết học Thực chứng Luận (Positivism / Critical Realism), kết hợp chặt chẽ giữa tổng hợp vật liệu thực nghiệm (inductive experimental synthesis) và mô phỏng số học ab-initio từ nguyên lý ban đầu (deductive first-principles computation). Thiết kế đa mức (Multi-level design) bao gồm:

  • Mức độ nguyên tử/điện tử ($< 1\text{ nm}$): Tính toán cấu trúc dải năng lượng, mật độ trạng thái (DOS), và hàm phân bố điện tử bằng DFT.
  • Mức độ hạt nano ($1 - 10\text{ nm}$): Khảo sát hình thái pha, phân bố kích thước hạt, hiện tượng giam cầm lượng tử và ứng suất mạng.
  • Mức độ màng mỏng màng composite ($100 - 500\text{ nm}$): Phân tích tính chất quang vĩ mô, hệ số hấp thụ liên tục và phổ truyền qua.

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm và kiểm soát mẫu tuân thủ tiêu chuẩn nghiêm ngặt qua 4 bước:

[BƯỚC 1: ĐỒNG PHÚN XẠ CATỐT RF]
[BƯỚC 2: XỬ LÝ NHIỆT VÀ KẾT TINH PHA]
[BƯỚC 3: ĐẶC TRƯNG HÓA HÌNH THÁI & CẤU TRÚC]
[BƯỚC 4: QUANG PHỔ PHI TUYẾN & ĐỘNG HỌC]

Kiểm định độ tin cậy và giá trị đo lường:

  • Tam giác hóa phương pháp (Methodological Triangulation): Kích thước và cấu trúc tinh thể được kiểm chứng chéo độc lập qua 3 kỹ thuật: hiển vi HR-TEM (không gian thực), XRD (không gian đảo qua công thức Scherrer), và phổ tán xạ Raman (độ dịch chuyển phonon quang).
  • Độ tin cậy thiết bị: Phổ kế Raman phân giải cao với laser kích thích $\lambda = 514{,}5\text{ nm}$, độ phân giải phổ đạt $\pm 0{,}5\text{ cm}^{-1}$. Kính hiển vi HR-TEM phân giải điểm đạt $\sim 0{,}19\text{ nm}$.

Data và phân tích

Phân tích số liệu thực nghiệm và mô phỏng được xử lý qua hệ thống công cụ chuẩn quốc tế:

  • Phần mềm mô phỏng: Gói phần mềm mã nguồn mở Quantum ESPRESSO (phiên bản tích hợp thế giả sóng phẳng tử ngoại phẳng - ultrasoft pseudopotentials và projector augmented-wave PAW). Năng lượng cắt sóng phẳng (plane-wave cutoff energy) $E_{\text{cut}} = 40\text{ Ry}$, năng lượng cắt mật độ điện tử $E_{\text{rho}} = 320\text{ Ry}$. Lấy mẫu mạng đảo Brillouin theo lưới Monkhorst-Pack $8 \times 8 \times 8$.
  • Kiểm tra độ vững (Robustness Checks): Tính toán kiểm tra đối chuẩn giữa hai xấp xỉ LDA (Perdew-Zunger) và GGA (Perdew-Burke-Ernzerhof) để đánh giá độ chính xác của khoảng cách mạng $a_0$ và môđun khối $B_0$.
  • Xử lý số liệu quang phổ: Khớp phổ Raman bằng hàm đa đỉnh Gauss-Lorentzian (Voigt function) với hệ số tương quan $R^2 > 0{,}995$. Phổ suy giảm huỳnh quang TRPL được làm khớp bằng hàm phân rã đa số mũ: $$I(t) = I_0 + \sum_{i=1}^{n} A_i \exp(-t/\tau_i)$$ trích xuất chính xác thời gian sống của các kênh hồi phục nhanh ($\tau_1$) và kênh hồi phục chậm ($\tau_2$).

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Khống chế thành công pha tinh thể hợp kim nano $\text{Si}_{1-x}\text{Ge}_x$ trên dải nồng độ rộng ($x = 0{,}2 \div 0{,}8$): Các phân tích XRD và HR-TEM chứng minh các hạt nano phân tán đồng đều trong nền $\text{SiO}_2$, có cấu trúc lập phương kiểu kim cương hoàn chỉnh, hằng số mạng biến thiên liên tục tuân theo định luật Vegard có hiệu chỉnh ứng suất nén ($a(x) = 5{,}431 + 0{,}200x + 0{,}020x^2\text{ \AA}$). Phổ tán xạ Raman ghi nhận rõ nét ba mode dao động cục bộ đặc trưng: Ge-Ge ($\sim 290\text{ cm}^{-1}$), Si-Ge ($\sim 400\text{ cm}^{-1}$), và Si-Si ($\sim 500\text{ cm}^{-1}$).
  2. Phát hiện chuyển dời hấp thụ trực tiếp giữa điểm $\Gamma$ và $L$ trong vùng Brillouin: Thực nghiệm phổ hấp thụ quang học phân giải năng lượng ghi nhận sự xuất hiện của các dải hấp thụ quang học mạnh tương ứng với các chuyển dời điện tử trực tiếp. Điều này khẳng định sự suy giảm kích thước hạt xuống thang nanomet đã phá vỡ quy tắc chọn lọc xung lượng truyền thống của bán dẫn khối, làm tăng mạnh tiết diện hấp thụ photon trong vùng khả kiến.
  3. Lượng hóa động lực học hạt tải và giải mã cơ chế dập tắt huỳnh quang: Bằng phép đo phổ hấp thụ cảm ứng và huỳnh quang phân giải thời gian (TRPL), nghiên cứu đã chứng minh thời gian hồi phục của điện tử và lỗ trống quang sinh về đáy vùng dẫn và đỉnh vùng hóa trị diễn ra trong khoảng thời gian siêu ngắn từ $10^{-14}$ đến $10^{-12}\text{ s}$. Quá trình bắt giữ hạt tải phi bức xạ bởi các tâm sai hỏng bề mặt diễn ra nhanh hơn nhiều bậc độ lớn so với thời gian sống tái hợp bức xạ exciton, giải thích triệt để nguyên nhân hiệu suất huỳnh quang của hệ màng $\text{Si}_{1-x}\text{Ge}_x/\text{SiO}_2$ chế tạo được ở mức thấp.
  4. Sự tương thích định lượng giữa DFT-GGA và phương pháp $\mathbf{k}\cdot\mathbf{p}$: Kết quả tính toán cấu trúc dải năng lượng từ nguyên lý ban đầu bằng Quantum ESPRESSO hoàn toàn nhất quán với kết quả thu được từ mô hình giải tích $\mathbf{k}\cdot\mathbf{p}$. Cả hai phương pháp đều tái hiện chính xác xu hướng thu hẹp độ rộng vùng cấm khi tăng hàm lượng Ge ($x$) và sự dịch chuyển mức năng lượng của các phân nhánh vùng hóa trị do tương tác spin - quỹ đạo ($\Delta_{\text{SO}}$ từ $0{,}035\text{ eV}$ của Si tăng lên $0{,}29\text{ eV}$ của Ge).

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp cơ sở dữ liệu thực nghiệm và thông số vi mô chuẩn xác cho các nhà vật lý lý thuyết hoàn thiện mô hình giam cầm lượng tử trên vật liệu hợp kim vô định hình - tinh thể phức hợp.
  • Về mặt phương pháp luận: Thiết lập quy trình chuẩn kết hợp giữa công nghệ chế tạo màng mỏng RF đa catốt và phương pháp mô phỏng ab-initio DFT, có thể chuyển giao áp dụng trực tiếp cho các hệ vật liệu bán dẫn nhóm IV khác như SiSn, GeSn hoặc SiGeC.
  • Về mặt ứng dụng thực tiễn: Làm sáng tỏ rằng để ứng dụng hạt nano $\text{Si}_{1-x}\text{Ge}_x$ vào pin mặt trời thế hệ mới (khai thác hiệu ứng nhân hạt tải CM/MEG), bắt buộc phải phát triển kỹ thuật thụ động hóa bề mặt nâng cao (passivation) như ủ trong môi trường hydro hoạt tính ($H_2$) hoặc bọc lớp vỏ bán dẫn chuyển tiếp (core-shell) nhằm triệt tiêu các liên kết hở tại mặt phân giới $\text{SiO}_2$.
  • Về mặt chính sách và công nghiệp: Cung cấp luận cứ khoa học định hướng cho các chương trình đầu tư quốc gia về công nghệ vi điện tử bán dẫn và công nghiệp vật liệu quang điện tử tại Việt Nam.

Limitations và Future Research

Luận án thẳng thắn thừa nhận các giới hạn kỹ thuật và phạm vi nghiên cứu:

  1. Phân bố kích thước hạt chưa đạt độ đơn phân tán tuyệt đối: Phương pháp phún xạ catốt RF và ủ nhiệt pha rắn dẫn đến phân bố đường kính hạt nano có độ lệch chuẩn nhất định ($\pm 15%$), chưa đạt được độ đồng đều kích thước tuyệt đối như phương pháp tổng hợp hóa ướt (colloidal synthesis).
  2. Mật độ sai hỏng bề mặt cao: Mạng nền $\text{SiO}_2$ vô định hình tạo ra ứng suất cục bộ lớn tại bề mặt tiếp giáp hạt nano, hình thành các tâm tái hợp không bức xạ chưa thể khử hoàn toàn bằng phương pháp ủ nhiệt thông thường trong N2/Ar.
  3. Giới hạn đo phổ quang học ở nhiệt độ siêu hàn: Một số phép đo phổ phát quang phân giải thời gian femto-giây chưa thể khảo sát liên tục ở dải nhiệt độ Heli lỏng ($4{,}2\text{ K}$) để tách biệt hoàn toàn đóng góp của phonon âm học.

Chương trình nghiên cứu tiếp nối đề xuất 4 hướng trọng tâm:

  • Hướng 1: Nghiên cứu thụ động hóa bề mặt hạt nano $\text{Si}_{1-x}\text{Ge}_x$ bằng lớp vỏ phủ hợp mạng (epitaxial shell) có độ rộng vùng cấm phù hợp nhằm tăng hiệu suất phát quang.
  • Hướng 2: Khảo sát chi tiết hiệu ứng nhân hạt tải điện (Carrier Multiplication) bằng phổ hấp thụ tức thời phân giải femto-giây với nguồn laser kích thích năng lượng cao ($h\nu > 2E_g$).
  • Hướng 3: Chế tạo linh kiện thử nghiệm pin mặt trời cấu trúc chấm lượng tử $\text{Si}_{1-x}\text{Ge}_x/\text{SiO}_2$ đa lớp và đánh giá đường đặc trưng dòng - thế ($J-V$).
  • Hướng 4: Mở rộng tính toán DFT sử dụng các phiếm hàm lai hóa cấp cao (Hybrid functionals như HSE06) hoặc lý thuyết hàm Green đa hạt ($GW$ approximation) kết hợp phương trình Bethe-Salpeter (BSE) để mô phỏng chính xác năng lượng liên kết exciton.

Tác động và ảnh hưởng

Công trình tạo ra chuỗi giá trị tác động toàn diện:

  • Tác động học thuật quốc tế: Công bố 03 công trình trên các tạp chí chuyên ngành thuộc danh mục ISI, đóng góp dữ liệu cấu trúc quang học chuẩn hóa cho cộng đồng vật lý chất rắn quốc tế, dự kiến thu hút trích dẫn học thuật ổn định trong các nghiên cứu về chấm lượng tử nhóm IV.
  • Thúc đẩy công nghệ vi điện tử và quang tử: Vật liệu $\text{Si}_{1-x}\text{Ge}_x$ tương thích hoàn toàn với dây chuyền công nghệ bán dẫn CMOS hiện hữu của ngành công nghiệp vi điện tử. Kết quả nghiên cứu tạo tiền đề vững chắc để phát triển các linh kiện tích hợp quang - điện trên chip Si (Silicon Photonics), cảm biến hồng ngoại bước sóng ngắn, và pin quang điện thế hệ mới.
  • Ý nghĩa kinh tế - xã hội và đào tạo: Nâng cao năng lực nghiên cứu thực nghiệm đỉnh cao tại Việt Nam thông qua mô hình hợp tác hiệu quả giữa Viện ITIMS (ĐH Bách khoa Hà Nội) và các trung tâm nghiên cứu hàng đầu Châu Âu (ĐH Amsterdam). Đào tạo nguồn nhân lực chất lượng cao trong ngành công nghệ bán dẫn và vật liệu tiên tiến.

Đối tượng hưởng lợi

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc làm sáng tỏ cơ chế chuyển dời quang học trực tiếp giữa điểm $\Gamma$ và điểm $L$ trong vùng Brillouin của tinh thể nano hợp kim $\text{Si}_{1-x}\text{Ge}_x$ ($x = 0{,}2 \div 0{,}8$). Công trình đã mở rộng Lý thuyết Giam cầm Lượng tử (Quantum Confinement Theory) của Brus và Efros cho hệ bán dẫn hợp kim vùng cấm xiên ba cấu tử, chứng minh rằng sự giam giữ không gian ở thang nano làm nhòe vector sóng $\mathbf{k}$, cho phép các chuyển dời quang học chuẩn trực tiếp diễn ra mà không cần sự trợ giúp của phonon nhiệt động.

2. Điểm cải tiến phương pháp luận so với các nghiên cứu trước đây trên thế giới?

So với nghiên cứu của T. Gregorkiewicz et al. (chỉ khảo sát nano Si đơn nguyên tố) và V. Klimov et al. (chủ yếu nghiên cứu hạt nano keo hóa học II-VI), luận án đã:

  • Làm chủ công nghệ đồng phún xạ catốt RF ba bia đồng thời ($\text{Si}, \text{Ge}, \text{SiO}_2$), cho phép kiểm soát liên tục nồng độ $x$ từ $0{,}2$ đến $0{,}8$ trong cùng một pha nền điện môi đồng nhất.
  • Thiết lập chu trình khép kín kết hợp giữa đo đạc động lực học hạt tải siêu nhanh (TRPL) với mô phỏng ab-initio DFT-GGA PBE có hiệu chỉnh tương tác spin - quỹ đạo (SOC) và phương trình trạng thái Murnaghan.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và lời giải thích vật lý đi kèm?

Phát hiện bất ngờ nhất là mặc dù hạt nano $\text{Si}_{1-x}\text{Ge}_x$ có độ hoàn thiện đơn tinh thể cao và thể hiện hấp thụ quang học mạnh, hiệu suất lượng tử phát quang (PL) của màng composite lại rất thấp. Giải thích vật lý: Phép đo phổ phân giải thời gian đã phát hiện quá trình hồi phục hạt tải phi bức xạ diễn ra cực nhanh ($\tau \sim 10^{-14} \div 10^{-12}\text{ s}$), bị chi phối bởi các bẫy trạng thái bề mặt và liên kết hở (dangling bonds) tại biên tiếp xúc hạt nano và nền $\text{SiO}_2$, dập tắt hoàn toàn bức xạ quang học trước khi các cặp exciton kịp tái hợp phát xạ.

4. Quy trình thực nghiệm trong luận án có khả năng lặp lại (Replication Protocol) không?

Luận án cung cấp quy trình công nghệ chi tiết với độ lặp lại cao: thông số phún xạ công suất RF cụ thể cho từng bia vật liệu, áp suất khí nền $< 10^{-6}\text{ Torr}$, áp suất dòng khí Ar làm việc, chế độ ủ nhiệt đẳng nhiệt chính xác ($600 - 1000^\circ\text{C}$) trong môi trường chân không hoặc khí kiểm soát ($\text{N}2, \text{Ar}$). Về phần tính toán, các thông số cắt năng lượng ($E{\text{cut}} = 40\text{ Ry}$), lưới điểm $k$ ($8 \times 8 \times 8$), và định dạng pseudopotential trong Quantum ESPRESSO đều được công khai đầy đủ.

5. Định hướng lộ trình nghiên cứu 10 năm tiếp theo (10-Year Research Agenda)?

  1. Giai đoạn 1 (Năm 1 - 3): Phát triển công nghệ thụ động hóa bề mặt màng nano $\text{SiGe}/\text{SiO}_2$ bằng kỹ thuật ủ plasma Hydro hoạt tính và bọc màng mỏng bảo vệ $\text{Al}_2\text{O}_3/\text{Si}_3\text{N}_4$.
  2. Giai đoạn 2 (Năm 4 - 6): Đo đạc trực tiếp hiệu suất lượng tử nhân hạt tải điện (Carrier Multiplication) bằng hệ phổ laser femto-giây siêu nhanh; tích hợp thử nghiệm vào cấu trúc pin mặt trời màng mỏng hiệu suất cao.
  3. Giai đoạn 3 (Năm 7 - 10): Chế tạo linh kiện vi quang tử tích hợp (Silicon-Ge Nanophotonics): diode phát quang nano, bộ điều biến quang băng thông rộng, và cảm biến hồng ngoại trên phiến bán dẫn Si quy mô công nghiệp.

Kết luận

  1. Làm chủ công nghệ chế tạo: Luận án đã làm chủ công nghệ đồng phún xạ catốt tần số radio (RF co-sputtering) và quy trình ủ nhiệt kiểm soát môi trường, chế tạo thành công hệ vật liệu màng mỏng chứa các đơn tinh thể nano hợp kim $\text{Si}_{1-x}\text{Ge}_x$ phân tán đồng nhất trong chất nền điện môi vùng cấm rộng $\text{SiO}_2$, với thành phần $x$ thay đổi chủ động trong dải rộng từ $0{,}2$ đến $0{,}8$.
  2. Xác định cơ chế hấp thụ trực tiếp: Đã giải thích tường minh cơ chế hình thành hạt nano và lần đầu tiên quan sát thấy năng lượng của quá trình hấp thụ trực tiếp tạo ra cặp điện tử - lỗ trống tại vị trí giữa điểm $\Gamma$ và điểm $L$ trong vùng Brillouin đối với bán dẫn hợp kim nano $\text{Si}_{1-x}\text{Ge}_x$ ($x = 0{,}2 \div 0{,}8$).
  3. Giải mã động lực học hạt tải: Đã phân tích và giải thích cặn kẽ nguyên nhân phát xạ huỳnh quang kém của các hạt nano SiGe trong mạng nền $\text{SiO}_2$ thông qua nghiên cứu động lực học quá trình hồi phục phi bức xạ siêu nhanh ($10^{-14} \div 10^{-12}\text{ s}$) của các hạt tải điện quang sinh tại các trạng thái bẫy bề mặt.
  4. Hợp nhất lý thuyết và thực nghiệm: Ứng dụng thành công Lý thuyết phiếm hàm mật độ trong xấp xỉ gradient tổng quát (DFT-GGA PBE) và phương pháp $\mathbf{k}\cdot\mathbf{p}$, thiết lập sự tương thích chính xác giữa tính toán cấu trúc dải năng lượng từ nguyên lý ban đầu với các phép đo thực nghiệm XRD, HR-TEM, Raman, và phổ hấp thụ quang học.
  5. Mở ra các hướng nghiên cứu đột phá: Mở đường cho các nghiên cứu chuyên sâu tiếp nối về hiệu ứng nhân hạt tải điện (Carrier Multiplication / MEG) trên nền vật liệu nano SiGe nhằm nâng cao hiệu suất pin mặt trời và phát triển các thế hệ linh kiện quang tử Si tích hợp trong tương lai.
