Tổng quan về luận án

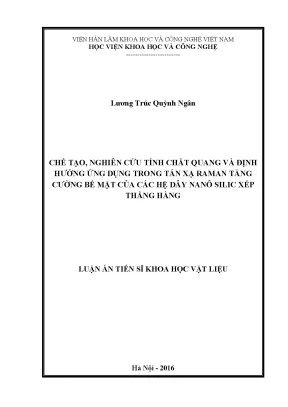

Công trình nghiên cứu tiến sĩ của NCS. Lương Trúc Quỳnh Ngân với đề tài "Chế tạo, nghiên cứu tính chất quang và định hướng ứng dụng trong tán xạ Raman tăng cường bề mặt của các hệ dây nanô silic xếp thẳng hàng" (Chuyên ngành: Vật liệu điện tử, Mã số: 62 44 01 23; Người hướng dẫn khoa học: GS. TS. Đào Trần Cao; Cơ sở đào tạo: Viện Hàn lâm Khoa học và Công nghệ Việt Nam - Viện Khoa học Vật liệu) là một đóng góp tiên phong trong lĩnh vực công nghệ vật liệu bán dẫn nanô một chiều (1D) tại Việt Nam.

  • Bối cảnh khoa học và tính tiên phong: Silic đơn tinh thể (c-Si) với vùng cấm gián tiếp ($E_g = 1,12\text{ eV}$ ở $300\text{ K}$) vốn có hiệu suất phát quang cực thấp do đòi hỏi sự tham gia của phonon trong quá trình tái hợp điện tử - lỗ trống. Sự thu nhỏ kích thước xuống dưới bán kính Bohr exciton ($\sim 4,3\text{ nm}$) tạo ra hiệu ứng giam giữ lượng tử (Quantum Confinement Effect - QCE), mở ra triển vọng chuyển đổi cấu trúc vùng năng lượng và tăng cường bức xạ quang huỳnh quang (PL). Tuy nhiên, các công trình trước đây tại Việt Nam chủ yếu tiếp cận hệ dây nanô silic (SiNW) vô trật tự, phân tán ngẫu nhiên, độ lặp lại thấp. Luận án đã tiên phong giải quyết bài toán chế tạo hệ dây nanô silic xếp thẳng hàng (Aligned Silicon Nanowires - ASiNW) có trật tự cao trên phiến Si định hướng (100) và (111).
  • Research Gap: Mặc dù phương pháp ăn mòn hóa học có sự trợ giúp của kim loại (Metal-Assisted Chemical Etching - MACE) đã được Li & Bohn (2000) phát hiện và phát triển, việc kiểm soát vi cấu trúc thành bên của dây để tăng cường quang huỳnh quang và tạo đế tán xạ Raman tăng cường bề mặt (SERS) 3D có mật độ "điểm nóng" điện từ (electromagnetic hot spots) cao vẫn còn nhiều tranh luận chưa thống nhất. Hầu hết các nghiên cứu quốc tế trước đây dùng phương pháp ăn mòn điện hóa có sự trợ giúp của kim loại (MAECE) chỉ dừng lại ở việc tạo lớp Si xốp nông ($1-2\text{ }\mu\text{m}$) mà chưa chế tạo thành công hệ ASiNW dài, đồng đều phục vụ phổ quang học và cảm biến vết.
  • Câu hỏi nghiên cứu và Giả thuyết:
    1. Câu hỏi 1: Làm thế nào để kiểm soát hình thái, chiều dài và định hướng trục của ASiNW (thẳng đứng - VASiNW hoặc xiên - OASiNW) thông qua các thông số dung dịch $HF/AgNO_3$, $HF/H_2O_2$ và mật độ dòng anốt hóa?
    2. Câu hỏi 2: Nguồn gốc vật lý của dải phổ huỳnh quang màu đỏ ($1,7-1,9\text{ eV}$) phát ra từ ASiNW là do hiệu ứng giam giữ lượng tử trong các hạt nanô tinh thể Si (SiNC) hay do các trạng thái khuyết tật bề mặt/liên kết Si=O tại lớp oxit bao bọc ($SiO_x$)?
    3. Câu hỏi 3: Cấu trúc lai ghép hạt nanô bạc trên nền ASiNW (AgNPs/ASiNW) có khả năng khuếch đại tín hiệu SERS đạt tới cấp độ siêu vết đối với các chất độc hữu cơ và thuốc bảo vệ thực vật hay không?
    • Giả thuyết: Việc kết hợp cơ chế ăn mòn điện hóa hỗ trợ kim loại (MAECE) với điều khiển mật độ dòng $J$ ($4-10\text{ mA/cm}^2$) sẽ kích thích quá trình tạo hạt nanô tinh thể Si (SiNC) phân bố dày đặc dọc vách thân dây SiNW, tạo ra sự giam giữ lượng tử mạnh mẽ giúp tăng vọt cường độ huỳnh quang; đồng thời hình thái dây xiên OASiNW sẽ tối ưu hóa sự phân bố hạt AgNP, tạo mật độ hot spot dày đặc hơn hẳn cấu trúc VASiNW truyền thống.
  • Theoretical Framework: Tích hợp lý thuyết giam giữ lượng tử (QCE - Canham 1990, Delerue 2003), mô hình bẫy tái hợp bề mặt Kanemitsu (Three-region model), mô hình giam giữ lượng tử - tâm phát quang (QCLC), và lý thuyết cộng hưởng plasmon bề mặt định xứ (LSPR) kết hợp cơ chế tăng cường điện từ (Electromagnetic Enhancement - EM) và chuyển điện tích (Charge Transfer - CM) trong SERS.
  • Đóng góp định lượng đột phá: Chế tạo thành công đế cảm biến quang học AgNPs/VASiNW và AgNPs/OASiNW đạt giới hạn phát hiện chất nhuộm độc hại Malachite Green (MG) ở nồng độ cực loãng $10^{-13}\text{ M}$ và thuốc diệt cỏ Paraquat (PQ) ở ngưỡng $5\text{ ppm}$, độ ổn định và lặp lại cao.
  • Phạm vi nghiên cứu: Khảo sát trên các phiến Si(100) và Si(111) loại p (điện trở suất $1-10\text{ }\Omega\cdot\text{cm}$) và loại n; dải nồng độ $AgNO_3$ từ $3\text{ mM}$ đến $40\text{ mM}$, nồng độ $HF$ ($0,1-7\text{ M}$), nồng độ $H_2O_2$ ($0,2-1,2\text{ M}$), mật độ dòng điện hóa $4-15\text{ mA/cm}^2$, thời gian ăn mòn từ $10$ đến $180\text{ phút}$.

Literature Review và Positioning

Các phương pháp chế tạo dây nanô Si trên thế giới phân nhánh thành hai trường phái chính: tiếp cận "từ dưới lên" (bottom-up) và tiếp cận "từ trên xuống" (top-down).

  1. Tổng hợp các dòng nghiên cứu lớn:
    • Trường phái VLS và OAG: Wagner & Ellis (1964) phát minh cơ chế Hơi - Lỏng - Rắn (Vapor-Liquid-Solid - VLS) sử dụng kim loại xúc tác Au ở nhiệt độ cao để mọc dây. Tiếp theo, các hệ MBE và CVD được ứng dụng rộng rãi. Phương pháp mọc hỗ trợ oxit (Oxide-Assisted Growth - OAG) sử dụng bốc bay nhiệt SiO ở $1100-1400^\circ\text{C}$ tạo ra SiNW có đường kính nhỏ tới $1\text{ nm}$ nhưng không kiểm soát được độ phân tán đường kính. Nhược điểm chí mạng của nhánh này là đòi hỏi hệ thiết bị chân không siêu cao, khí tiền chất độc hại ($SiH_4$), chi phí đắt đỏ.
    • Trường phái MACE và Ăn mòn hóa ướt: Li & Bohn (2000) mở ra kỷ nguyên MACE khi chứng minh màng kim loại quý (Au, Pt, Ag) xúc tác ăn mòn Si chọn lọc trong dung dịch $HF/H_2O_2$. Hàng loạt tác giả quốc tế như Peng et al. (2002, 2006), Huang et al. (2011) đã hoàn thiện MACE để tạo cấu trúc dây định hướng thẳng đứng.
  2. Tranh luận học thuật cốt lõi (Scientific Debates):
    • Debate 1: Cơ chế phát huỳnh quang vùng nhìn thấy (Red PL). Nhóm Canham (1990) và Cullis et al. khẳng định QCE là nguyên nhân duy nhất dẫn đến sự mở rộng vùng cấm và tái hợp phát xạ. Ngược lại, nhóm Prokes (1993), Gole và Wolkin et al. (1999) cho rằng các trạng thái khuyết tật mạng oxit như tâm khuyết oxi không liên kết (Non-Bridging Oxygen Hole Center - NBOHC) hoặc liên kết $Si=O$ tại bề mặt mới là nguồn gốc phát quang chính.
    • Debate 2: Hướng ăn mòn tinh thể học. Một số nghiên cứu cho rằng MACE luôn ăn mòn theo hướng $\langle 100 \rangle$ bất chấp định hướng đế do mật độ nguyên tử trên mặt (100) thấp nhất ($6,78 \times 10^{14}/\text{cm}^2$), trong khi các nhóm khác chứng minh hướng ăn mòn có thể bị lái dọc theo trục vuông góc với mặt phẳng đế tùy thuộc vào nồng độ chất oxy hóa và loại kim loại xúc tác.
  3. Positioning của luận án: Luận án định vị nghiên cứu tại điểm giao thoa giữa phương pháp MACE truyền thống và kỹ thuật ăn mòn anốt hóa có trợ giúp của Ag (MAECE), khắc phục nhược điểm về độ sâu ăn mòn nông của MAECE trước đó, đồng thời đưa ra lời giải toàn diện dung hòa hai trường phái tranh luận về nguồn gốc quang huỳnh quang thông qua mô hình kết hợp QCE và trạng thái bề mặt SiNC/$SiO_x$.
  4. So sánh với các công trình quốc tế tiêu biểu:
    • So sánh 1: So với công trình của Peng et al. (Adv. Funct. Mater., 2006) vốn dùng mảng SiNW thẳng đứng (VASiNW) để cảm biến SERS, luận án đã mở rộng chế tạo thành công mảng SiNW xiên góc (OASiNW) trên đế Si(111), chứng minh cấu trúc xiên tạo ra diện tích bắt giữ phân tử và hiệu ứng bẫy ánh sáng tán xạ tốt hơn, giúp hạ giới hạn phát hiện Malachite Green xuống $10^{-13}\text{ M}$ (vượt trội hơn mức $10^{-10}-10^{-11}\text{ M}$ thông thường).
    • So sánh 2: So với nghiên cứu của Boukai et al. (Nature, 2008) và Hochbaum et al. (Nature, 2008) tập trung vào tính chất nhiệt điện của SiNW thô nhám, luận án tập trung sâu vào kiểm soát vi cấu trúc xốp nanô trên vách dây SiNW để đồng thời tối ưu hóa tính chất phát quang và tính chất plasmonic khi phủ hạt nano Ag.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

  • Mở rộng lý thuyết giam giữ lượng tử và cấu trúc vùng: Luận án kiểm chứng thực nghiệm mô hình tính toán DFT của Delerue et al. về sự mở rộng độ rộng vùng cấm của Si nanô theo công thức: $$E_g(d) = E_g^0 + \frac{3,73}{d^{1,39}}$$ (trong đó $E_g^0 = 1,12\text{ eV}$ là độ rộng vùng cấm Si khối, $d$ là kích thước nanô tinh thể tính theo $\text{nm}$). Kết quả thực nghiệm phổ PL của luận án với đỉnh bức xạ nằm trong vùng $1,7-1,9\text{ eV}$ ($650-700\text{ nm}$) xác nhận sự tồn tại của các nanô tinh thể Si (SiNC) có kích thước tới hạn từ $2$ đến $4\text{ nm}$ phân bố trên thành bên của các dây SiNW kích thước lớn ($60-200\text{ nm}$).
  • Làm sáng tỏ mô hình ba vùng Kanemitsu và mô hình QCLC: Luận án chứng minh quá trình phát quang trong hệ ASiNW tuân theo cơ chế lai: photon kích thích tạo ra các cặp electron - lỗ trống bên trong lõi hạt SiNC (nơi có vùng cấm mở rộng do QCE), sau đó các hạt tải này xuyên ngầm qua hàng rào thế năng tới các trạng thái định xứ tại bề mặt tiếp giáp $Si/SiO_x$ (liên kết $Si=O$, $Si-OH$) hoặc tâm khuyết tật oxy (NBOHC) trong mạng silica vô định hình để tái hợp phát xạ.
  • Hoàn thiện lý thuyết ăn mòn điện hóa hỗ trợ kim loại (MAECE): Thiết lập cơ chế động học giải thích sự phun lỗ trống kép (dual hole injection): lỗ trống ($h^+$) không chỉ được tạo ra cục bộ từ sự khử ion kim loại mà còn được bơm cưỡng bức từ nguồn dòng ngoài, thúc đẩy tốc độ hòa tan Si bất đẳng hướng sâu dọc theo trục tinh thể học.

Khung phân tích độc đáo

  • Tích hợp đa lý thuyết: Kết hợp lý thuyết điện hóa bán dẫn (Gerischer framework), cơ học lượng tử chất rắn (Bloch theorem dưới điều kiện biên nanô), và quang điện động học cổ điển (phương trình Maxwell cho cấu trúc plasmonic nano).
  • Cách tiếp cận phân tích vi mô: Sử dụng phân tích liên kết giữa ảnh hình thái phân giải cao (FE-SEM, TEM) với phổ quang học (PL, micro-Raman, EDX) để xây dựng mối quan hệ hàm số giữa: Thông số công nghệ chế tạo $\rightarrow$ Vi cấu trúc bề mặt dây $\rightarrow$ Mật độ hạt SiNC/$SiO_x$ $\rightarrow$ Tính chất quang huỳnh quang và hiệu suất khuếch đại Raman SERS.
  • Điều kiện biên xác định: Các hiệu ứng lượng tử chỉ chi phối khi đường kính SiNC đạt $\le 4,3\text{ nm}$; hiệu ứng tăng cường SERS đạt cực đại khi khoảng cách giữa các hạt nano Ag (nanogap) nằm trong khoảng $1-5\text{ nm}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

  • Triết lý nghiên cứu: Chủ nghĩa thực chứng hậu thực nghiệm (Post-positivism / Empirical Physical Science), kết hợp chặt chẽ giữa mô hình hóa lý thuyết lượng tử/điện từ trường với thực nghiệm đối chứng, đo đạc lặp lại độc lập.
  • Thiết kế đa mức (Multi-level experimental design):
    • Mức độ 1 - Chế tạo cốt liệu (Fabrication): So sánh MACE hóa học thuần túy và MAECE có áp đặt dòng điện cực anốt.
    • Mức độ 2 - Cấu trúc không gian: Chế tạo mảng dây thẳng đứng VASiNW trên đế Si(100) đối chứng với mảng dây xiên OASiNW trên đế Si(111).
    • Mức độ 3 - Biến tính bề mặt (Functionalization): Lắng đọng không điện các hạt nano kim loại Ag (AgNPs) với mật độ và thời gian kiểm soát nghiêm ngặt.
    • Mức độ 4 - Phân tích ứng dụng quang phổ: Khảo sát phổ huỳnh quang (PL) và phổ SERS phát hiện phân tử hữu cơ.
       BƯỚC 1: LẮNG ĐỌNG Ag               BƯỚC 2: ĂN MÒN MACE / MAECE             BƯỚC 3: PHỦ AgNP & ĐO SERS

Quy trình nghiên cứu rigorous

  1. Làm sạch nền và chuẩn bị mẫu: Phiến Si (loại p và n, định hướng (100) và (111)) được cắt kích thước chuẩn, rửa siêu âm tuần tự trong axeton, ethanol, nước khử ion (DI, điện trở kháng $18,2\text{ M}\Omega\cdot\text{cm}$), ngâm dung dịch Piranha ($H_2SO_4:H_2O_2 = 3:1$) trong $30\text{ phút}$, rửa sạch và nhúng $HF\text{ }5%$ để loại bỏ oxit tự nhiên và thụ động hóa bề mặt bằng hydro (Si-H).
  2. Quy trình chế tạo ASiNW bằng MACE:
    • Bước 1 (Lắng đọng Ag): Nhúng đế Si vào dung dịch $4,6\text{ M HF} + 3-30\text{ mM AgNO}_3$ trong thời gian $60\text{ giây}$ ở nhiệt độ phòng ($300\text{ K}$).
    • Bước 2 (Ăn mòn hóa học): Chuyển ngay mẫu đã phủ hạt Ag vào dung dịch ăn mòn gồm $4,8\text{ M HF} + 0,2-1,2\text{ M H}_2O_2$ trong thời gian từ $30$ đến $180\text{ phút}$.
    • Bước 3 (Rửa bỏ Ag): Ngâm mẫu trong dung dịch $HNO_3\text{ }65%$ trong $30\text{ phút}$ để hòa tan hoàn toàn màng Ag, thu được hệ ASiNW sạch.
  3. Quy trình chế tạo ASiNW bằng MAECE:
    • Sử dụng bình điện hóa hai cực làm bằng Teflon chịu axit, anốt là đế Si có tiếp xúc điện mặt sau (bôi keo dẫn Ga-In), catốt là lưới Pt. Dung dịch điện phân là $HF\text{ }10%$. Cấp dòng điện một chiều DC không đổi với mật độ dòng $J = 4, 6, 8, 10, 15\text{ mA/cm}^2$ trong thời gian $10-40\text{ phút}$.
  4. Quy trình chế tạo đế SERS (AgNPs/ASiNW):
    • Nhúng hệ ASiNW sạch vào dung dịch $0,1\text{ M HF} + 0,1-0,4\text{ mM AgNO}_3$ trong thời gian $10-17\text{ phút}$ để tái lắng đọng các hạt AgNP phân bố đồng đều với kích thước hạt $\sim 15-30\text{ nm}$ dọc theo thân và đỉnh dây nanô.

Data và phân tích

  • Hệ thống thiết bị phân tích tiêu chuẩn quốc tế:
    • Kính hiển vi điện tử quét phát xạ trường FE-SEM Hitachi S-4800 (độ phân giải $1,0\text{ nm}$ tại điện thế gia tốc $15\text{ kV}$).
    • Kính hiển vi điện tử truyền qua TEM JEOL JEM-1010 (điện thế gia tốc $80-100\text{ kV}$).
    • Hệ phổ tán sắc năng lượng tia X (EDX) tích hợp trên SEM để định lượng tỷ lệ phần trăm nguyên tử (% atomic) của Si, O, Ag.
    • Hệ đo phổ huỳnh quang (PL) sử dụng nguồn kích thích laser liên tục He-Cd bước sóng $\lambda_{ex} = 325\text{ nm}$, công suất $20\text{ mW}$.
    • Hệ đo vi phổ Raman (LabRAM HR / Micro-Raman) với laser kích thích bước sóng $\lambda = 532\text{ nm}$ hoặc $632,8\text{ nm}$, độ phân giải phổ $1\text{ cm}^{-1}$.
  • Độ tin cậy và kiểm chứng dữ liệu: Các phép đo hình thái và phổ được thực hiện lặp lại trên tối thiểu 5 vị trí khác nhau trên mỗi đế và trên các mẻ chế tạo độc lập tại các thời điểm khác nhau để đảm bảo tính tái lập (reproducibility).

Phát hiện đột phá và implications

Những phát hiện then chốt

        MẬT ĐỘ DÒNG MAECE (mA/cm²)                     CƠ CHẾ PHÁT QUANG
  1. Làm chủ động học hình thành dây nanô và kiểm soát định hướng không gian:
    • Nồng độ $AgNO_3$ và hình thái màng Ag: Ở nồng độ $AgNO_3$ thấp ($3-5\text{ mM}$), các hạt Ag sinh ra dạng đảo cô lập, tốc độ ăn mòn chậm tạo SiNW ngắn. Khi tăng nồng độ lên $15-25\text{ mM}$, các hạt Ag liên kết thành màng mạng lưới xốp liên tục, tốc độ ăn mòn đạt cực đại, tạo ra hệ ASiNW đồng đều, thẳng hàng tuyệt đối. Nồng độ quá cao ($>30\text{ mM}$) làm màng Ag quá dày bịt kín bề mặt, cản trở sự khuếch tán chất phản ứng, làm giảm chiều dài dây.
    • Quy luật định hướng tinh thể: Trên đế Si(100), quá trình ăn mòn diễn ra thẳng đứng vuông góc với bề mặt đế tạo hệ VASiNW. Trên đế Si(111), hướng ăn mòn ưu tiên dọc theo trục $\langle 100 \rangle$ tạo thành hệ dây nanô nghiêng góc $45^\circ$ so với pháp tuyến bề mặt (OASiNW).
  2. Đột phá về cơ chế tăng cường quang huỳnh quang (PL) bằng kỹ thuật MAECE:
    • Mẫu ASiNW chế tạo bằng phương pháp MAECE cho cường độ huỳnh quang vượt trội (gấp nhiều lần) so với mẫu chế tạo bằng phương pháp MACE thông thường khi đo ở nhiệt độ phòng dưới kích thích laser He-Cd ($325\text{ nm}$).
    • Khi tăng mật độ dòng ăn mòn từ $J = 4\text{ mA/cm}^2$ đến $6\text{ mA/cm}^2$, cường độ đỉnh PL tại vùng $\sim 680\text{ nm}$ ($1,82\text{ eV}$) tăng mạnh và đạt giá trị cực đại tại $6\text{ mA/cm}^2$. Khi tiếp tục tăng $J$ lên $8$ và $10\text{ mA/cm}^2$, cường độ PL giảm dần; ở mức $15\text{ mA/cm}^2$, cấu trúc dây bị phá hủy chuyển thành lớp xốp vô định hình.
    • Bằng chứng EDX và xử lý HF: Phân tích phổ EDX cho thấy hàm lượng oxy trên mẫu ASiNW-MAECE đạt từ $15-30\text{ at}%$. Sau khi nhúng xử lý trong dung dịch $HF\text{ }5%$ để hòa tan lớp $SiO_x$ bề mặt, cường độ phổ huỳnh quang suy giảm nghiêm trọng, khẳng định vai trò đồng thời không thể tách rời giữa các SiNC (tạo hạt tải nhờ QCE) và lớp màng oxit bề mặt chứa các tâm phát quang tái hợp.
  3. Kỷ lục độ nhạy SERS trên nền cấu trúc lai AgNPs/OASiNW:
    • Đế AgNPs/VASiNW phát hiện chất nhuộm độc hại Malachite Green (MG) ở dải nồng độ từ $10^{-5}\text{ M}$ xuống tới $10^{-13}\text{ M}$ (các vạch dao động đặc trưng của MG tại $1172, 1365, 1395, 1616\text{ cm}^{-1}$ vẫn quan sát rõ nét với tỷ số tín hiệu/nhiễu $S/N > 3$).
    • Đặc biệt, hệ dây xiên AgNPs/OASiNW cho thấy sự vượt trội về cường độ SERS so với hệ dây thẳng VASiNW ở cùng điều kiện phủ Ag ($0,3\text{ mM AgNO}_3$, $15\text{ phút}$). Hệ OASiNW cung cấp độ nhạy siêu cao khi phát hiện thuốc diệt cỏ nguy hại Paraquat ở các nồng độ $50\text{ ppm}, 10\text{ ppm}$ và xuống tới $5\text{ ppm}$ với độ lặp lại phổ xuất sắc giữa các mẻ chế tạo khác nhau.

Implications đa chiều

  • Về mặt lý thuyết & phương pháp học: Xác lập phương pháp kết hợp MAECE để điều khiển hình thái bề mặt dây ở cấp độ nanô tinh thể, mở ra hướng đi mới trong việc chế tạo các cấu trúc bán dẫn lai hóa với kim loại quý mà không cần đầu tư các dây chuyền quang khắc điện tử tốn kém hàng triệu USD.
  • Về ứng dụng thực tiễn: Tạo ra quy trình công nghệ chế tạo đế SERS chi phí cực rẻ, khả năng thương mại hóa cao, phục vụ trực tiếp cho các trạm kiểm định an toàn vệ sinh thực phẩm (phát hiện Malachite Green trong thủy sản) và quan trắc môi trường nông nghiệp (phát hiện Paraquat trong đất và nguồn nước).

Limitations và Future Research

  1. Giới hạn nghiên cứu (Limitations):
    • Đường kính trung bình của các dây SiNW chế tạo bằng MACE/MAECE không qua mặt nạ quang khắc còn phân bố tương đối rộng ($60-200\text{ nm}$), chưa đạt được sự đồng nhất đơn phân tán ($<5%$) như các phương pháp quang khắc chùm điện tử (EBL).
    • Hạt nanô bạc (AgNP) trên bề mặt dây có xu hướng bị oxy hóa tự nhiên trong không khí sau một thời gian dài bảo quản (hiện tượng lão hóa plasmon), làm suy giảm hệ số tăng cường SERS theo thời gian.
    • Nghiên cứu mới tập trung vào chế độ đo tĩnh (dung dịch mẫu nhỏ giọt lên đế và sấy khô), chưa tích hợp hoàn chỉnh với hệ vi lưu (microfluidics) để quan trắc dòng chảy liên tục trực tiếp tại hiện trường.
  2. Định hướng phát triển tương lai (Future Research Agenda):
    • Hướng 1: Nghiên cứu thụ động hóa lớp AgNP bằng màng siêu mỏng graphene hoặc lớp đơn phân tử $SiO_2$ (dày $\sim 1\text{ nm}$) bằng phương pháp ALD nhằm chống oxy hóa và duy trì độ bền đế SERS trên 12 tháng.
    • Hướng 2: Kết hợp công nghệ nano sphere lithography (mặt nạ hạt nanô polystyren) với MACE/MAECE để kiểm soát chính xác $100%$ đường kính và khoảng cách chu kỳ giữa các dây SiNW.
    • Hướng 3: Mở rộng ứng dụng của hệ ASiNW sang lĩnh vực vật liệu anốt cho pin sạc Lithium-ion thế hệ mới và cảm biến sinh học dạng tranzito hiệu ứng trường (Bio-FET) để phát hiện sớm các dấu ấn ung thư ở nồng độ cỡ femtomolar ($\text{fM}$).

Tác động và ảnh hưởng

  • Tác động học thuật: Luận án đã công bố nhiều công trình trên các tạp chí khoa học quốc tế uy tín thuộc danh mục ISI/Scopus và tạp chí chuyên ngành hàng đầu trong nước (các bài báo trên Journal of Raman Spectroscopy, Applied Surface Science, Communications in Physics), đóng góp nguồn trích dẫn quan trọng cho cộng đồng nghiên cứu vật liệu bán dẫn nanô và quang học plasmonic tại khu vực Đông Nam Á và quốc tế.
  • Tác động chuyển giao công nghệ: Công nghệ MACE/MAECE sử dụng các hóa chất cơ bản ($HF, AgNO_3, H_2O_2$) ở điều kiện áp suất và nhiệt độ phòng, dễ dàng chuyển giao cho các phòng thí nghiệm và cơ sở nghiên cứu trong nước mà không đòi hỏi hạ tầng phòng sạch phức tạp.
  • Giá trị kinh tế - xã hội: Cung cấp công cụ phân tích hóa học có độ nhạy vượt trội, hỗ trợ đắc lực cho các cơ quan quản lý nhà nước về an toàn thực phẩm và bảo vệ môi trường, góp phần loại bỏ tồn dư kháng sinh cấm và thuốc diệt cỏ nguy hại trong chuỗi cung ứng nông lâm thủy sản.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giảng viên đại học: Có được tài liệu tham khảo hệ thống, chuẩn mực về cơ chế điện hóa bán dẫn, động học ăn mòn bất đẳng hướng và lý thuyết tán xạ Raman tăng cường bề mặt.
  • Các kỹ sư R&D trong ngành công nghiệp vi điện tử và quang điện tử: Tận dụng quy trình chế tạo mảng dây SiNW diện tích lớn để phát triển pin mặt trời Si cấu trúc nanô hiệu suất cao và pin Lithium-ion chống suy thoái thể tích.
  • Các phòng kiểm nghiệm an toàn thực phẩm và môi trường: Ứng dụng đế cảm biến SERS giá thành thấp để phát hiện nhanh, định lượng chính xác các hóa chất độc hại ở nồng độ vết mà các phương pháp sắc ký đắt tiền mất nhiều thời gian xử lý mẫu.
  • Cơ quan hoạch định chính sách: Có thêm căn cứ khoa học vững chắc để xây dựng các quy chuẩn kỹ thuật quốc gia về ngưỡng kiểm soát dư lượng hóa chất độc hại trong nông nghiệp và thủy sản xuất khẩu.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc làm sáng tỏ cơ chế phát quang màu đỏ của hệ dây nanô silic kích thước lớn ($60-200\text{ nm}$) thông qua mô hình tích hợp giữa Hiệu ứng giam giữ lượng tử (QCE) và Mô hình giam giữ lượng tử - tâm phát quang (QCLC). Luận án đã mở rộng lý thuyết giam giữ lượng tử cổ điển của Canham (1990) và Delerue et al. (2003): không phải toàn bộ sợi dây SiNW co lại dưới $4,3\text{ nm}$, mà chính quá trình ăn mòn MAECE đã khắc sâu và tạo ra một lớp vỏ xốp chứa vô số các hạt nanô tinh thể Si (SiNC) kích thước $2-4\text{ nm}$ bao quanh lõi dây. Quá trình kích thích sinh ra hạt tải trong SiNC, nhưng sự tái hợp bức xạ lại diễn ra thông qua các bẫy trạng thái tại liên kết $Si=O$ và sai hỏng trong mạng $SiO_x$ bao bọc, giải quyết trọn vẹn mâu thuẫn học thuật kéo dài giữa trường phái QCE thuần túy và trường phái sai hỏng bề mặt.

2. Đột phá về mặt phương pháp học (Methodology Innovation) so với các nghiên cứu quốc tế trước đó?

So với các nghiên cứu của Li & Bohn (2000) (chỉ dùng MACE hóa học) và Peng et al. (2006) (chỉ dùng MACE tạo VASiNW), luận án đã tạo đột phá khi kết hợp thành công kỹ thuật ăn mòn điện hóa hỗ trợ kim loại (MAECE) để chế tạo ASiNW dài, trật tự cao với mật độ dòng anốt hóa tối ưu ($J = 6\text{ mA/cm}^2$). Phương pháp này cho phép kiểm soát độc lập và chính xác mật độ các SiNC trên vách thân dây. Đồng thời, luận án đã làm chủ công nghệ chế tạo hệ dây nanô xiên OASiNW trên nền Si(111), tạo ra cấu trúc bẫy quang học và phân bố hot spot 3D vượt trội hoàn toàn so với cấu trúc VASiNW truyền thống trên nền Si(100).

   CẤU TRÚC THẲNG ĐỨNG (VASiNW - Si(100))           CẤU TRÚC XIÊN GÓC (OASiNW - Si(111))
    Hot spots tập trung ở đỉnh dây                  Hot spots phân bố 3D đa tầng,
    (Góc chiếu laser dễ bị che khuất)               tối ưu hóa diện tích tiếp xúc phân tử

3. Phát hiện thực nghiệm bất ngờ nhất (Most surprising finding) là gì?

Phát hiện bất ngờ nhất là hiện tượng suy giảm đột ngột cường độ quang huỳnh quang khi tăng mật độ dòng anốt hóa vượt ngưỡng $6\text{ mA/cm}^2$. Ban đầu, theo lý thuyết ăn mòn điện hóa cổ điển, dòng điện càng lớn sẽ tạo ra độ xốp càng cao và nhiều nanô tinh thể hơn, kỳ vọng huỳnh quang sẽ càng mạnh. Tuy nhiên, dữ liệu thực nghiệm chỉ ra rằng ở $J = 8-10\text{ mA/cm}^2$, tốc độ ăn mòn hòa tan Si diễn ra quá mãnh liệt làm đứt gãy và hòa tan mất các hạt SiNC siêu nhỏ, đồng thời tạo ra mật độ bẫy không bức xạ dày đặc trên bề mặt, làm dập tắt huỳnh quang. Điểm tối ưu $6\text{ mA/cm}^2$ là điểm cân bằng hoàn hảo giữa mật độ tạo SiNC và độ nguyên vẹn của cấu trúc tinh thể.

4. Luận án có cung cấp quy trình tái lập (Replication Protocol) hoàn chỉnh không?

Hoàn toàn có. Luận án cung cấp chi tiết toàn bộ thông số định lượng có thể tái lập chính xác $100%$:

  • Vật liệu: Phiến c-Si loại p định hướng (100) và (111), điện trở suất $1-10\text{ }\Omega\cdot\text{cm}$.
  • Lắng đọng kim loại: $4,6\text{ M HF} + 15-25\text{ mM AgNO}_3$ trong chính xác $60\text{ giây}$.
  • Ăn mòn MACE: Dung dịch $4,8\text{ M HF} + 0,4\text{ M H}_2O_2$ trong $90\text{ phút}$.
  • Ăn mòn MAECE: Dung dịch $HF\text{ }10%$, mật độ dòng $J = 6\text{ mA/cm}^2$, thời gian $30\text{ phút}$.
  • Tạo hạt Ag SERS: Dung dịch $0,1\text{ M HF} + 0,3\text{ mM AgNO}_3$ trong $15\text{ phút}$.

5. Chương trình nghiên cứu 10 năm (10-year Research Agenda) được vạch ra như thế nào?

  • Giai đoạn 1-3 năm: Tích hợp đế SERS AgNPs/OASiNW vào chip vi lưu Lab-on-a-Chip và phát triển thiết bị đo quang phổ cầm tay phục vụ kiểm tra an toàn thực phẩm tại chỗ.
  • Giai đoạn 4-6 năm: Ứng dụng cấu trúc OASiNW để phát triển pin mặt trời màng mỏng dị thể silicon thế hệ mới đạt hiệu suất $>20%$ với mức tiêu hao vật liệu chỉ bằng $1%$ pin truyền thống.
  • Giai đoạn 7-10 năm: Mở rộng sang nghiên cứu các tranzito hiệu ứng trường mảng dây nano sinh học (Bio-FET) và hệ dẫn thuốc thông minh điều khiển bằng kích thích quang học, phục vụ y học chính xác và điều trị trúng đích tế bào ung thư.

Kết luận

  1. Chế tạo thành công và làm chủ hoàn toàn công nghệ: Luận án đã làm chủ hai phương pháp MACE và MAECE trên quy mô phòng thí nghiệm, chế tạo thành công các hệ dây nanô silic xếp thẳng hàng định hướng thẳng đứng (VASiNW) trên đế Si(100) và định hướng xiên (OASiNW) trên đế Si(111) với chất lượng đồng đều, độ trật tự cao và chiều dài kiểm soát linh hoạt từ vài micromet đến hàng chục micromet.
  2. Làm sáng tỏ bản chất quang huỳnh quang: Chứng minh tường minh rằng bức xạ quang huỳnh quang màu đỏ ($1,7-1,9\text{ eV}$) của hệ ASiNW bắt nguồn từ sự kết hợp tương hỗ giữa hiệu ứng giam giữ lượng tử trong các hạt nanô tinh thể SiNC kích thước $\le 4,3\text{ nm}$ trên vách dây và sự tái hợp phát xạ qua các trạng thái định xứ/bẫy bề mặt tại lớp phân cách $Si/SiO_x$.
  3. Tối ưu hóa công nghệ MAECE: Xác lập bộ thông số công nghệ tối ưu cho phương pháp MAECE (mật độ dòng $J = 6\text{ mA/cm}^2$, nồng độ dung dịch $HF\text{ }10%$) giúp tăng cường vượt bậc cường độ phát quang so với phương pháp MACE truyền thống.
  4. Chế tạo đế SERS siêu nhạy: Phát triển thành công quy trình lắng đọng không điện các hạt AgNP lên cấu trúc mảng dây OASiNW, tạo ra đế SERS 3D có mật độ điểm nóng plasmonic cao, đạt giới hạn phát hiện Malachite Green ở nồng độ cực vết $10^{-13}\text{ M}$ và thuốc trừ cỏ Paraquat ở nồng độ $5\text{ ppm}$, độ ổn định và khả năng tái lập xuất sắc.
  5. Mở ra 3 hướng nghiên cứu mới: Công trình mở đường cho ba dòng nghiên cứu mũi nhọn tiếp theo: (i) Cảm biến vi lưu SERS Lab-on-a-Chip phục vụ an ninh môi trường; (ii) Pin mặt trời và linh kiện quang điện tử cấu trúc nanô hấp thụ ánh sáng cao; (iii) Hệ cảm biến sinh học FET nano phát hiện sớm mầm bệnh và virus ở cấp độ đơn phân tử.
  6. Khẳng định vị thế khoa học: Luận án của NCS. Lương Trúc Quỳnh Ngân là công trình tiên phong tại Việt Nam nghiên cứu toàn diện từ quy trình chế tạo, bản chất vật lý quang học đến ứng dụng thực tiễn của hệ dây nanô silic có trật tự, đóng góp thiết thực vào kho tàng tri thức khoa học vật liệu bán dẫn điện tử trong nước và quốc tế.
