Tổng quan về luận án

Sự phát triển của công nghệ nano trong thế kỷ 21 đã mở ra bước ngoặt mang tính cách mạng cho khoa học vật liệu, đặc biệt trong việc khai thác các tính chất lượng tử phụ thuộc kích thước (size-dependent quantum phenomena) vốn không xuất hiện ở vật liệu dạng khối (bulk materials). Trong số các hệ oxit bán dẫn kim loại chuyển tiếp, đồng(I) oxit ($\text{Cu}_2\text{O}$) là chất bán dẫn loại p nội tại với độ rộng vùng cấm trực tiếp lý tưởng ($E_g \approx 2{,}17\text{ eV}$ ở dạng khối), sở hữu hệ số hấp thụ quang học cao trong vùng ánh sáng khả kiến ($\lambda < 580\text{ nm}$), tính tương thích sinh học cao, trữ lượng dồi dào và chi phí sản xuất thấp. Tuy nhiên, việc tổng hợp có kiểm soát kích thước, hình thái hạt $\text{Cu}_2\text{O}$ nano cũng như chế tạo màng mỏng bán dẫn đơn pha chất lượng cao bằng các kỹ thuật lắng đọng pha hơi tiên tiến tại Việt Nam vẫn còn đối mặt với nhiều rào cản kỹ thuật phức tạp.

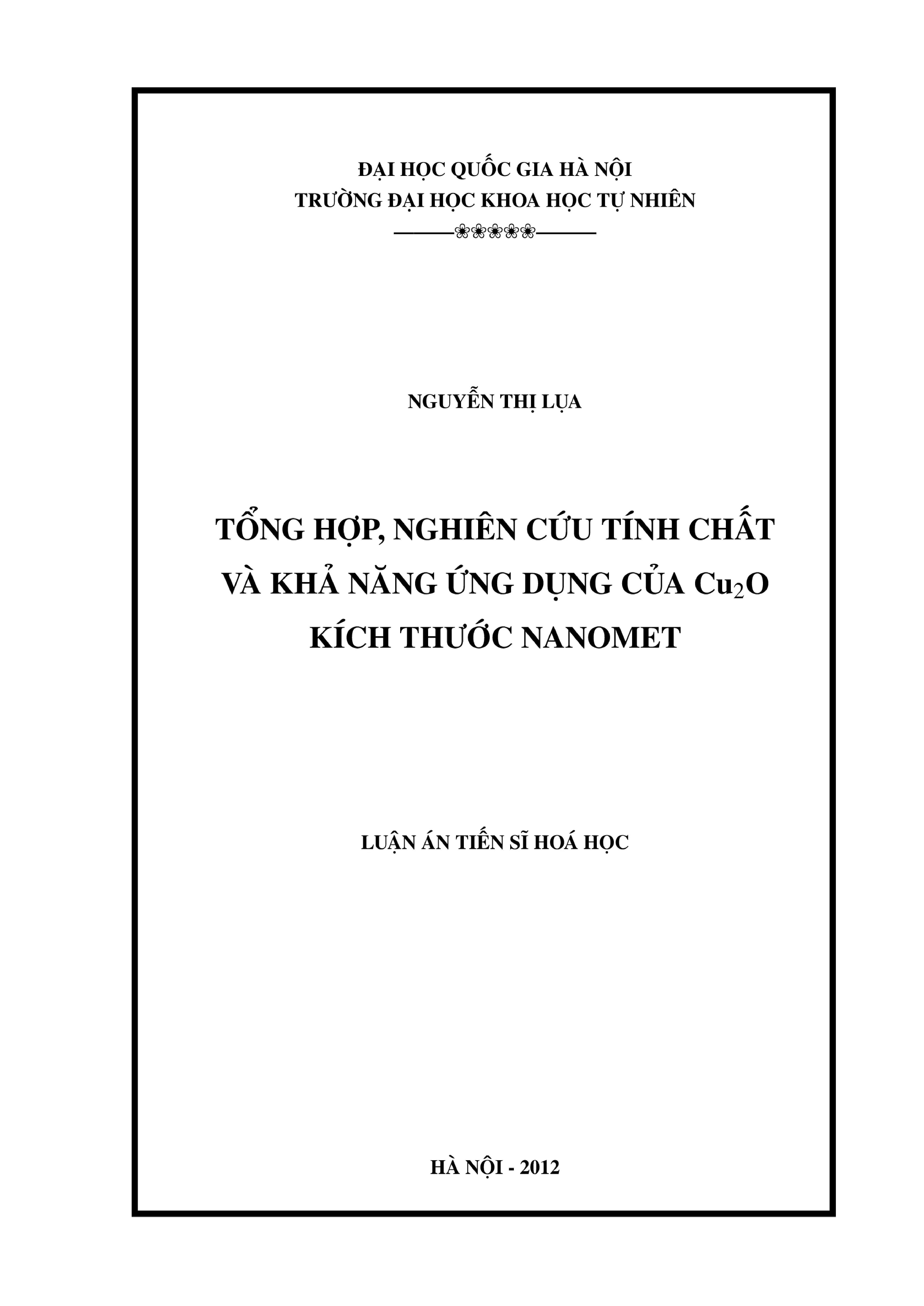

Nghiên cứu của tác giả Nguyễn Thị Lụa với đề tài "Tổng hợp, nghiên cứu tính chất và khả năng ứng dụng của $\text{Cu}_2\text{O}$ kích thước nanomet" thuộc chuyên ngành Hóa vô cơ (Mã số: 62 44 25 01), dưới sự hướng dẫn khoa học của PGS.TS Triệu Thị Nguyệt tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội, là công trình tiên phong giải quyết khoảng trống nghiên cứu (research gap) về mặt công nghệ chế tạo và ứng dụng đa miền của $\text{Cu}_2\text{O}$ nano. Luận án giải quyết hai khoảng trống tri thức cốt lõi: (1) Thiếu hụt quy trình kiểm soát động học kết tinh và hình thái học của $\text{Cu}_2\text{O}$ nano dạng bột thông qua hệ chất hoạt động bề mặt polymer trong môi trường kiềm yếu/mạnh; và (2) Rào cản kỹ thuật trong việc chế tạo màng mỏng $\text{Cu}_2\text{O}$ nano bằng phương pháp lắng đọng hơi hóa học (Chemical Vapor Deposition - CVD) nhiệt độ thấp sử dụng tiền chất hữu cơ kim loại không chứa flo kết hợp với các tác nhân oxy hóa pha hơi mới chưa từng được công bố trong y văn quốc tế.

Các câu hỏi nghiên cứu và giả thuyết khoa học được hệ thống hóa chặt chẽ:

  • Câu hỏi nghiên cứu 1 (RQ1): Cơ chế tác động của các tác nhân hoạt động bề mặt polymer (PVA, PEG, LA) và nồng độ chất khử/kiềm đến động học tạo mầm, kích thước hạt và tính đơn pha của tinh thể $\text{Cu}_2\text{O}$ nano dạng bột là gì?
    • Giả thuyết 1 (H1): Sự phối trí không gian của các nhóm hydroxyl trong chuỗi polymer PVA sẽ ức chế sự phát triển tinh thể vô trật tự, cho phép thu được hạt $\text{Cu}_2\text{O}$ hình cầu đơn phân tán với kích thước dưới $30\text{ nm}$.
  • Câu hỏi nghiên cứu 2 (RQ2): Hoạt tính xúc tác dị thể và xúc tác quang hóa của $\text{Cu}_2\text{O}$ nano dạng bột được kích hoạt theo cơ chế nào trong phản ứng trùng ngưng/polyme hóa axetilen tạo sợi nano cacbon (CNF) và phân hủy phẩm nhuộm azo metyl da cam (MeO)?
    • Giả thuyết 2 (H2): Orbital $d$ trống cục bộ của $\text{Cu}^+$ trên diện tích bề mặt riêng lớn của $\text{Cu}_2\text{O}$ nano làm giảm rào cản năng lượng hoạt hóa quá trình phân cắt liên kết $\text{C}\equiv\text{C}$ của axetilen ở nhiệt độ thấp ($250^\circ\text{C}$), định hướng tạo sợi cacbon xoắn ốc (helical CNF).
  • Câu hỏi nghiên cứu 3 (RQ3): Quy luật chuyển pha nhiệt động và động học lắng đọng màng mỏng $\text{Cu}_2\text{O}$ từ tiền chất phức chất đồng(II) axetylaxetonat $\text{Cu}(\text{acac})_2$ trong hệ CVD áp suất thấp chịu sự chi phối như thế nào bởi bản chất hóa học của tác nhân phản ứng pha hơi?
    • Giả thuyết 3 (H3): Việc đưa các tác nhân phản ứng dạng hơi chứa liên kết peroxide hoặc gốc hydroxyl tự do ($\text{H}_2\text{O}-\text{H}_2\text{O}_2$, $\text{C}_2\text{H}_5\text{OH}-\text{H}_2\text{O}$) sẽ thúc đẩy quá trình nhiệt phân chọn lọc $\text{Cu}(\text{acac})_2$ thành màng đơn pha $\text{Cu}_2\text{O}$ mà không bị oxy hóa chuyển tiếp thành $\text{CuO}$ hoặc khử sâu thành kim loại $\text{Cu}$.

Về mặt phạm vi thực nghiệm, công trình triển khai khảo sát toàn diện từ quy mô phòng thí nghiệm chuẩn hóa với các thông số áp suất thấp ($\sim 160\text{ mmHg}$), khoảng nhiệt độ tạo màng $240-300^\circ\text{C}$, nhiệt độ thăng hoa tiền chất $140-180^\circ\text{C}$, và dải nhiệt độ xúc tác $200-350^\circ\text{C}$. Đóng góp đột phá của luận án mang tính lượng hóa cao: thiết lập quy trình tổng hợp hạt nano $\text{Cu}_2\text{O}$ $29\text{ nm}$ đồng đều; tổng hợp sợi CNF dạng xoắn đạt hàm lượng cacbon $88{,}34%$ ở nhiệt độ kỷ lục $250^\circ\text{C}$; và chế tạo thành công màng mỏng quang học có năng lượng vùng cấm $E_g = 2{,}2 - 2{,}6\text{ eV}$ với độ nhám bề mặt cực thấp ($1 - 2\text{ nm}$).

Literature Review và Positioning

Nghiên cứu về $\text{Cu}_2\text{O}$ trên thế giới trải qua nhiều giai đoạn phát triển với những cuộc tranh luận học thuật sâu sắc về phương pháp luận tổng hợp và cơ chế vi cấu trúc. Trong trường phái hóa học dung dịch, các nghiên cứu kinh điển của Pileni (1997) và Sun et al. (2003) đã chứng minh khả năng kiểm soát hình thái tinh thể $\text{Cu}_2\text{O}$ (hình lập phương, bát diện, thoi 12 mặt) thông qua việc điều biến năng lượng bề mặt của các mặt mạng $(100)$, $(111)$ và $(110)$. Tuy nhiên, tồn tại một bất đồng học thuật lớn giữa hai trường phái:

  • Quan điểm thứ nhất (đại diện bởi nhóm Kuo & Huang, 2008; Wang et al., 2002) cho rằng cần sử dụng các hệ dung môi hữu cơ phức tạp (như DMF, THF, Toluen) kết hợp với các chất khử mạnh hydrua kim loại ($\text{NaH}$, $\text{NaBH}_4$) để thu được các hạt nano dưới $10\text{ nm}$.
  • Quan điểm thứ hai (đại diện bởi Gou & Murphy, 2004; Yin et al., 2005) khẳng định quá trình tổng hợp trong pha nước sử dụng tác nhân khử dị vòng hoặc hidrazin có chất bảo vệ polymer sinh thái là con đường tối ưu để giảm độc hại và kiểm soát độ sạch bề mặt.

Về công nghệ chế tạo màng mỏng $\text{Cu}_2\text{O}$, các công trình quốc tế chủ yếu tập trung vào hai nhánh phương pháp: kết tủa điện hóa (Electro-Chemical Deposition - ECD) do Golden et al. (1996), Liu et al. (2005) dẫn đầu và phún xạ catốt (Sputtering) do Ishizuka et al. (2001) khảo sát. Mặc dù ECD có chi phí thấp, màng tạo thành thường có khuyết tật mạng cao, tính đồng nhất kém và dễ lẫn pha $\text{Cu}(\text{OH})_2$ hoặc $\text{CuO}$. Trong khi đó, phương pháp CVD được đánh giá cao nhất về độ bám dính, độ bao phủ bậc thang (conformality) và khả năng tái lập tinh thể học cao. Tuy nhiên, các công trình quốc tế sử dụng CVD thường gặp trở ngại lớn về tiền chất:

  • Tiền chất $\text{Cu}(\text{hfac})_2$ (đồng(II) hexafluoroacetylacetonate) được Ottosson et al. (1994) và Maruyama et al. (1998) sử dụng đòi hỏi chi phí đắt đỏ, tạo ra sản phẩm phụ khí $\text{HF}$ gây ăn mòn thiết bị và gây ô nhiễm môi trường.
  • Tiền chất $\text{Cu}(\text{acac})_2$ (đồng(II) acetylacetonate) truyền thống khi thăng hoa ở nhiệt độ cao ($> 400^\circ\text{C}$) thường có xu hướng bị khử sâu thành pha kim loại $\text{Cu}$ hoặc tạo hỗn hợp đa pha $\text{Cu}/\text{Cu}_2\text{O}/\text{CuO}$ nếu không kiểm soát được áp suất riêng phần của oxy (Maruyama & Arai, 1992).
                      TIỀN THÂN HỌC THUẬT VÀ POSITIONING CỦA LUẬN ÁN
┌───────────────────────────────────────────────────────────────────────────────────┐
│ Trường phái quốc tế truyền thống:                                                 │
│ • Dung môi hữu cơ độc hại / NaBH4 (Kuo & Huang, Wang et al.)                      │
│ • CVD tiền chất Flo hóa Cu(hfac)2 sinh khí độc HF (Ottosson, Maruyama et al.)      │
│ • Phản ứng tạo sợi CNF ở nhiệt độ cao > 500°C (Baker, Endo et al.)                │
└────────────────────────────────────────┬──────────────────────────────────────────┘
                                         │
                                         ▼
┌───────────────────────────────────────────────────────────────────────────────────┐
│ Khoảng trống tri thức (Research Gap):                                             │
│ 1. Kiểm soát hình thái đơn pha Cu2O nano trong nước bằng PVA thân thiện.           │
│ 2. CVD nhiệt độ thấp (240-300°C) dùng Cu(acac)2 + tác nhân H2O-H2O2 chưa từng có.  │
│ 3. Xúc tác tổng hợp sợi cacbon xoắn CNF ở nhiệt độ siêu thấp 250°C.               │
└────────────────────────────────────────┬──────────────────────────────────────────┘
                                         │
                                         ▼
┌───────────────────────────────────────────────────────────────────────────────────┐
│ Định vị nghiên cứu của Luận án (Positioning & Breakthroughs):                     │
│ • Chế tạo thành công hạt Cu2O 29 nm đơn phân tán, cấu trúc Pn3m.                   │
│ • Thiết lập hệ CVD áp suất thấp (160 mmHg) với 3 hệ tác nhân phản ứng pha hơi.   │
│ • Sợi CNF đạt đường kính 218-231 nm, độ tinh khiết C 88,34% tại 250°C.             │
└───────────────────────────────────────────────────────────────────────────────────┘

So sánh với hai nghiên cứu quốc tế điển hình:

  1. So sánh với công trình của Zhang H. et al. (2007) [110] về tổng hợp sợi nano cacbon: Zhang et al. sử dụng hạt $\text{Cu}_2\text{O}$ xúc tác phản ứng nhiệt phân axetilen ở $250^\circ\text{C}$, tuy nhiên sợi thu được có hình thái đứt gãy, vụn, không đồng đều và mật độ xoắn thấp. Luận án của Nguyễn Thị Lụa đã tối ưu hóa vượt bậc khi tạo ra các sợi CNF dạng xoắn lò xo liên tục, đường kính đều đặn $218 - 231\text{ nm}$ với tỷ lệ cacbon hóa tinh khiết đạt $88{,}34%$.
  2. So sánh với nghiên cứu CVD của Maruyama & Arai (1992): Nhóm Maruyama chỉ điều chế được màng $\text{Cu}_2\text{O}$ ở nhiệt độ cao $705^\circ\text{C}$ dưới áp suất cực thấp ($< 1\text{ Pa}$), nếu nhiệt độ hạ xuống $431^\circ\text{C}$ chỉ thu được $\text{Cu}$ kim loại. Ngược lại, luận án này đã chứng minh rằng việc sử dụng các tác nhân hoạt hóa pha hơi mới ($\text{H}_2\text{O}-\text{H}_2\text{O}_2$ và $\text{C}_2\text{H}_5\text{OH}-\text{H}_2\text{O}$) cho phép hạ nhiệt độ lắng đọng xuống dải $240 - 300^\circ\text{C}$ ở áp suất vừa phải ($\sim 160\text{ mmHg}$) mà vẫn thu được màng $\text{Cu}_2\text{O}$ đơn pha tuyệt đối.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và kiểm chứng các lý thuyết nền tảng trong vật lý chất rắn, hóa học chất xúc tác bề mặt và động học chuyển pha:

  1. Kiểm chứng Thuyết giam hãm lượng tử (Quantum Confinement Theory): Theo mô hình giam hãm lượng tử của Brus (1984) và lý thuyết dải năng lượng chất bán dẫn, khi kích thước tinh thể thu nhỏ về thang nanomet, sự chồng chập hàm sóng exciton dẫn đến việc mở rộng độ rộng vùng cấm ($E_g$). Kết quả thực nghiệm của luận án là bằng chứng định lượng vững chắc: tinh thể màng $\text{Cu}_2\text{O}$ có kích thước nano thể hiện giá trị $E_g = 2{,}2 - 2{,}6\text{ eV}$, dịch chuyển xanh (blue-shift) rõ rệt so với năng lượng vùng cấm của vật liệu khối ($E_g = 2{,}17\text{ eV}$).

  2. Mở rộng Thuyết xúc tác dị thể và động học tăng trưởng bề mặt (Heterogeneous Catalysis Theory): Luận án làm sáng tỏ cơ chế polyme hóa axetilen pha khí trên tâm xúc tác nano $\text{Cu}^+$ ($3d^{10}$). Tác giả chứng minh các orbital $d$ còn trống cục bộ do phối trí không no trên bề mặt hạt $\text{Cu}_2\text{O}$ nano đóng vai trò chất nhận mật độ điện tử $\pi$ từ liên kết $\text{C}\equiv\text{C}$ của axetilen, hình thành phức trung gian hoạt hóa $\pi\text{-complex}$. Quá trình này kích hoạt phản ứng mở vòng, oligome hóa chuỗi polyaxetilen và giải phóng hydro, sau đó cuộn lại thành sợi cacbon nano xoắn định hướng nhờ ứng suất bất đối xứng tại ranh giới hạt xúc tác $\text{Cu}_2\text{O}$.

  3. Bổ sung Lý thuyết quang xúc tác oxi hóa - khử gốc tự do: Cơ chế phân hủy phẩm nhuộm metyl da cam (MeO) được sáng tỏ thông qua mô hình phân li cặp electron-lỗ trống quang sinh ($e^-/h^+$): $$\text{Cu}_2\text{O} + h\nu \longrightarrow \text{Cu}_2\text{O}(e^-) + \text{Cu}_2\text{O}(h^+)$$ $$\text{OH}^- + \text{Cu}_2\text{O}(h^+) \longrightarrow \cdot\text{OH} + \text{Cu}_2\text{O}$$ Gốc tự do hydroxyl ($\cdot\text{OH}$) sinh ra từ lỗ trống quang hóa $h^+$ tại đỉnh vùng hóa trị của $\text{Cu}_2\text{O}$ đóng vai trò tác nhân oxy hóa cực mạnh, tấn công trực tiếp và bẻ gãy liên kết azo ($-\text{N}=\text{N}-$) – nhóm mang màu chính của phân tử MeO – chuyển hóa thành các hợp chất hữu cơ phân tử nhỏ không độc hại.

                      MÔ HÌNH QUANG XÚC TÁC TRÊN BỀ MẶT Cu2O NANO
                    Năng lượng photon: hν ≥ Eg (300 - 600 nm)
                                      │
                                      ▼
               ┌──────────────────────────────────────────────┐
               │              VÙNG DẪN (CB)                   │
               │   e⁻  e⁻  e⁻  e⁻ (Khử O2 → •O2⁻)             │
               └──────────────────────▲───────────────────────┘
                                      │  Kích thích quang
                                      │  (Vượt vùng cấm Eg)
               ┌──────────────────────┴───────────────────────┐
               │   h⁺  h⁺  h⁺  h⁺ (Oxi hóa OH⁻ → •OH)         │
               │              VÙNG HÓA TRỊ (VB)               │
               └──────────────────────┬───────────────────────┘
                                      │
                                      ▼
         ┌──────────────────────────────────────────────────────────┐
         │ •OH / •O2⁻ tấn công bẻ gãy liên kết azo (-N=N-) của MeO   │
         │  => Chuyển hóa Methyl Orange thành CO2, H2O, khoáng hóa  │
         └──────────────────────────────────────────────────────────┘

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành ba trụ cột lý thuyết: (1) Động học phản ứng hóa vô cơ pha dung dịch (Inorganic Solution-Phase Kinetics), (2) Động học truyền khối và phản ứng pha hơi trong thiết bị CVD (CVD Mass Transport & Gas-Phase Kinetics), và (3) Lý thuyết quang điện tử màng mỏng bán dẫn (Semiconductor Thin-Film Optoelectronics).

  • Khung phân tích động học dung dịch: Thiết lập mối quan hệ hàm số giữa 4 biến thực nghiệm đầu vào: nồng độ phối tử bảo vệ $[PVA]$, tỷ số mol chất khử $[\text{N}2\text{H}4]/[\text{Cu}^{2+}]$, độ kiềm $[\text{OH}^-]$ và thời gian phản ứng ($t$) đối với biến đầu ra là đường kính tinh thể trung bình ($d{XRD}, d{TEM}$).
  • Khung phân tích lắng đọng pha hơi CVD: Mô hình hóa quá trình chuyển khối qua lớp biên (boundary layer mass transport) và phản ứng nhiệt phân bề mặt của phức chất phối trí chelate $\text{Cu}(\text{acac})_2$. Sự hiện diện của các tác nhân oxy hóa phụ trợ ($\text{H}_2\text{O}$, $\text{H}_2\text{O}_2$) đóng vai trò phối tử cạnh tranh, thúc đẩy sự phân cắt liên kết $\text{Cu}-\text{O}$ trong vòng chelate acetylacetonate ở nhiệt độ thấp ($240-300^\circ\text{C}$), tạo tâm kết tinh $\text{Cu}_2\text{O}$ định hướng.
  • Điều kiện biên (Boundary Conditions): Toàn bộ quy luật cấu trúc và quang học chỉ nghiệm đúng trong giới hạn nhiệt độ CVD $240 - 300^\circ\text{C}$ và áp suất $\approx 160\text{ mmHg}$. Vượt quá $300^\circ\text{C}$, hiện tượng kết tụ hạt và oxy hóa thứ cấp bắt đầu xuất hiện; dưới $200^\circ\text{C}$, phản ứng thăng hoa và nhiệt phân bị triệt tiêu do không vượt qua được rào cản năng lượng hoạt hóa.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ chặt chẽ thế giới quan thực chứng khoa học (Positivism Paradigm) với lập trường nhận thức luận khách quan (Objectivist Epistemology). Thiết kế nghiên cứu thực nghiệm đa nhánh (Multi-tier Experimental Design) được chuẩn hóa từ khâu tổng hợp vật liệu vô cơ, đặc trưng hóa lý vi cấu trúc đến khảo sát hoạt tính ứng dụng chức năng:

                          SƠ ĐỒ THIẾT KẾ NGHIÊN CỨU TỔNG THỂ
 ┌─────────────────────────────────────────────────────────────────────────────────┐
 │                       ĐỐI TƯỢNG VẬT LIỆU: Cu2O NANO                             │
 └───────────────────────┬─────────────────────────────────┬───────────────────────┘
                         │                                 │
                         ▼                                 ▼
 ┌────────────────────────────────────────┐ ┌──────────────────────────────────────┐
 │ NHÁNH 1: Cu2O NANO DẠNG BỘT            │ │ NHÁNH 2: MÀNG MỎNG Cu2O CVD          │
 │ • Khử CuCl2 bằng N2H4 trong KOH        │ │ • Tiền chất: Phức Cu(acac)2 thăng hoa│
 │ • Chất bảo vệ: PVA, PEG, LA            │ │ • Tác nhân: C2H5OH-H2O, H2O, H2O-H2O2│
 │ • Đạt tối ưu: d = 29 nm (với PVA)      │ │ • Nhiệt độ đế: 240 - 300°C (160 mmHg)│
 └───────────────────┬────────────────────┘ └──────────────────┬───────────────────┘
                     │                                         │
                     ▼                                         ▼
 ┌────────────────────────────────────────┐ ┌──────────────────────────────────────┐
 │ KHẢO SÁT ỨNG DỤNG XÚC TÁC              │ │ ĐẶC TRƯNG HÓA LÝ VÀ QUANG HỌC        │
 │ 1. Tổng hợp sợi cacbon xoắn CNF (250°C)│ │ • Cấu trúc & Pha: XRD, XPS, AFM      │
 │ 2. Quang xúc tác khử màu MeO (UV-Vis)  │ │ • Độ dày: Alpha-Step IQ (10-120 nm)  │
 │ 3. Đánh giá độ bền và tái sử dụng      │ │ • Vùng cấm: UV-Vis (Tauc), Phổ PL    │
 └────────────────────────────────────────┘ └──────────────────────────────────────┘

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa nghiêm ngặt nhằm triệt tiêu sai số hệ thống và đảm bảo tính tái lập (reproducibility):

  1. Tổng hợp bột $\text{Cu}_2\text{O}$ nano:

    • Hòa tan $10^{-2}\text{ mol}$ ($1{,}7048\text{ g}$) $\text{CuCl}_2\cdot 2\text{H}_2\text{O}$ trong $200\text{ ml}$ nước cất hai lần có chứa chất bảo vệ polymer (PVA, PEG hoặc LA).
    • Thêm từ từ dung dịch $\text{KOH } 6\text{M}$ để tạo kết tủa $\text{Cu}(\text{OH})_2$ màu xanh lam nhạt, khuấy đồng nhất trên máy khuấy từ trong $15\text{ phút}$.
    • Nhỏ giọt chất khử hidrazin monohydrat ($\text{N}_2\text{H}_4\cdot\text{H}_2\text{O } 100%$), quan sát sự chuyển màu chuyển pha tức thời từ xanh lam $\rightarrow$ vàng cam $\rightarrow$ đỏ gạch đặc trưng của $\text{Cu}_2\text{O}$.
    • Sản phẩm được ly tâm, rửa gạn liên tục bằng nước cất hai lần và cồn tuyệt đối để loại bỏ hoàn toàn ion tạp ($\text{Cl}^-$, $\text{K}^+$), sấy chân không ở $60^\circ\text{C}$ trong $8\text{ giờ}$.

  2. Chế tạo màng mỏng $\text{Cu}_2\text{O}$ bằng CVD áp suất thấp:

    • Tiền chất $\text{Cu}(\text{acac})_2$ được tổng hợp và tinh chế bằng phương pháp thăng hoa phân đoạn ở $140-180^\circ\text{C}$ dưới áp suất giảm.
    • Đế thủy tinh chuẩn hóa được xử lý bề mặt qua bể siêu âm với hỗn hợp sulfochromic, cồn và nước cất.
    • Hệ phản ứng CVD tự tạo lập gồm buồng thăng hoa, ống phản ứng thạch anh đặt trong lò nung hai vùng nhiệt độ, hệ thống dòng khí mang mang hơi tác nhân ($\text{C}_2\text{H}_5\text{OH}-\text{H}_2\text{O}$, $\text{H}_2\text{O}$, $\text{H}_2\text{O}-\text{H}_2\text{O}_2$) với lưu lượng kiểm soát bởi bộ đo lưu lượng chuẩn hóa.
                           SƠ ĐỒ NGUYÊN LÝ THIẾT BỊ CVD
   Khí mang N2  ──>  [Bình bốc hơi tác nhân]  ──>  [Buồng thăng hoa Cu(acac)2]
                     (H2O / C2H5OH / H2O2)           (140 - 180°C)
                                                           │
                                                           ▼ Dòng hơi hỗn hợp
   [Bơm hút chân không] <── [Bẫy ngưng tụ] <── [Lò nung CVD (240-300°C) - Đế Thủy Tinh]
        (~160 mmHg)
  1. Tam giác đạc thực nghiệm (Methodological Triangulation):
    • Pha tinh thể: Nhiễu xạ tia X (XRD) góc quét $2\theta$ từ $20^\circ$ đến $80^\circ$ ($\lambda_{\text{Cu}K\alpha} = 0{,}15406\text{ nm}$) kết hợp Phổ quang điện tử tia X (XPS) đo mức năng lượng liên kết vùng lõi $\text{Cu } 2p_{3/2}$ và $\text{O } 1s$.
    • Hình thái và kích thước: Kính hiển vi điện tử truyền qua (TEM), hiển vi điện tử truyền qua phân giải cao (HR-TEM), kính hiển vi điện tử quét (SEM) và kính hiển vi lực nguyên tử (AFM).
    • Độ dày màng: Đo đạc trực tiếp biên màng-đế bằng hệ kim quét cơ học Alpha-Step IQ.
    • Tính chất quang: Phổ hấp thụ tử ngoại - khả kiến (UV-Vis) và phổ huỳnh quang phát xạ (Photoluminescence - PL).

Data và phân tích

Toàn bộ dữ liệu số học được xử lý và phân tích bằng các công cụ tính toán chuyên dụng:

  • Sử dụng phần mềm ImageJ (version 1.44p) để đo kích thước hạt trực tiếp từ ảnh TEM/SEM với kích thước mẫu thống kê $N > 300$ hạt trên mỗi mẫu.
  • Phần mềm OriginPro (version 8.0) được sử dụng để khớp hàm phân bố kích thước hạt Gauss (Gaussian Size Distribution), tính toán diện tích tích phân pic XRD và thiết lập phương trình hồi quy tuyến tính xác định năng lượng vùng cấm $E_g$ từ đồ thị Tauc.
  • Kích thước tinh thể trung bình ($d$) được tính toán độc lập qua phương trình Debye-Scherrer: $$d = \frac{k\lambda}{\beta \cos\theta_B}$$ Trong đó: $k = 0{,}94$, $\lambda = 0{,}15406\text{ nm}$, $\beta$ là độ rộng ở nửa chiều cao cực đại (FWHM, tính theo rad), $\theta_B$ là góc phản xạ Bragg.
  • Phương pháp đồ thị Tauc đối với chất bán dẫn vùng cấm trực tiếp: $$(\alpha h\nu)^2 = A(h\nu - E_g)$$ Vùng đoạn thẳng tuyến tính được khớp hồi quy ($R^2 > 0{,}98$), giao điểm của đường ngoại suy với trục hoành xác định trực tiếp giá trị $E_g$.
  • Phân tích XPS định lượng trạng thái hóa trị sử dụng năng lượng liên kết chuẩn của $\text{Au } 4f_{7/2} = 83{,}8\text{ eV}$ và mức $\text{C } 1s = 284{,}6\text{ eV}$ để hiệu chỉnh hiệu ứng tích điện bề mặt.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Xác lập điều kiện công nghệ tối ưu chế tạo bột nano $\text{Cu}_2\text{O}$ đơn phân tán: Nghiên cứu chứng minh chất bảo vệ polymer Polyvinyl Alcohol (PVA) vượt trội hoàn toàn so với Polyethylene Glycol (PEG) và Natri Lauryl Sunfat (LA). Tại tỷ lệ tối ưu:

    "Lượng PVA $4{,}3\text{ g}$ ($4{,}10\times 10^{-4}\text{ mol}$), lượng hidrazin $100%$ là $0{,}8\text{ ml}$, lượng kiềm $1{,}8\text{ ml KOH } 6\text{M}$, thời gian phản ứng 30 phút... kích thước hạt trung bình $29\text{ nm}$." Hạt thu được có dạng hình cầu đồng đều, cấu trúc tinh thể lập phương tâm mặt nhóm không gian $Pn\bar{3}m$ với hằng số mạng $a = 4{,}27\text{ \AA}$, không xuất hiện bất kỳ pic tạp chất của $\text{Cu}$ hay $\text{CuO}$.

                 SO SÁNH ẢNH HƯỞNG CỦA 3 HỆ CHẤT BẢO VỆ ĐẾN Cu2O NANO
┌─────────────────────────┬────────────────────────────┬────────────────────────────┐
│  Chất bảo vệ (Surfactant)│  Kích thước tinh thể (nm)   │  Đặc điểm hình thái học    │
├─────────────────────────┼────────────────────────────┼────────────────────────────┤
│ PVA (Polyvinyl Alcohol) │ 29 nm (Mẫu tối ưu PVA7)    │ Dạng cầu đồng nhất, ít tụ  │
│ PEG (Polyethylene Glycol│ 35 - 55 nm                 │ Đa phân tán, bất đối xứng  │
│ LA (Sodium Lauryl Sulf.)│ 45 - 80 nm                 │ Dạng khối, kết tụ mạnh     │
└─────────────────────────┴────────────────────────────┴────────────────────────────┘

  1. Khám phá hoạt tính xúc tác vượt trội trong tổng hợp sợi nano cacbon xoắn (Helical CNF): $\text{Cu}_2\text{O}$ nano thể hiện hoạt tính xúc tác dị thể cực cao cho phản ứng polyme hóa axetilen ở dải nhiệt độ thấp. Dữ liệu thực nghiệm xác định:

    "Ở điều kiện phản ứng tối ưu (nhiệt độ $250^\circ\text{C}$, tốc độ dòng khí axetilen $22\text{ ml/phút}$, thời gian phản ứng 90 phút) thì sợi cacbon có độ xoắn cao nhất với đường kính $218-231\text{ nm}$... và sản phẩm có hàm lượng cacbon là $88{,}34%$." Đặc biệt, phát hiện hiện tượng ngưỡng nhiệt động học: khi nhiệt độ tăng lên $\ge 300^\circ\text{C}$ hoặc giảm xuống $\le 200^\circ\text{C}$, $\text{Cu}_2\text{O}$ hoàn toàn mất hoạt tính xúc tác do sự thiêu kết (sintering) làm mất các tâm hoạt tính bề mặt hoặc không đủ năng lượng vượt rào cản hấp phụ.

  2. Hoạt tính xúc tác quang hóa phân hủy phẩm nhuộm azo bền vững: Dưới bức xạ đèn thủy ngân ($\text{E27-125W}$, cắt lọc $\lambda < 400\text{ nm}$ bằng màng lọc $\text{NaNO}_2\text{ 1M}$), độ chuyển hóa làm mất màu metyl da cam đạt $77%$ sau $180\text{ phút}$; dưới ánh sáng mặt trời tự nhiên đạt $40%$. Thử nghiệm độ bền khẳng định xúc tác có khả năng thu hồi và tái sử dụng qua nhiều chu kỳ phản ứng mà không suy giảm đáng kể hoạt tính quang xúc tác, giản đồ XRD sau phản ứng chứng minh pha tinh thể $\text{Cu}_2\text{O}$ được bảo toàn nguyên vẹn.

  3. Đột phá công nghệ chế tạo màng mỏng $\text{Cu}_2\text{O}$ CVD với tác nhân oxy hóa mới: Chế tạo thành công màng mỏng $\text{Cu}_2\text{O}$ đơn pha trên đế thủy tinh từ tiền chất $\text{Cu}(\text{acac})_2$ trong dải nhiệt độ $240 - 300^\circ\text{C}$ ở áp suất $\sim 160\text{ mmHg}$:

    "Chế tạo màng mỏng $\text{Cu}_2\text{O}$ nano từ tiền chất đồng(II) axetylaxetonat: $\text{Cu}(\text{acac})_2$ với các tác nhân phản ứng khác nhau là hơi rượu – nước, hơi nước và hơi nước – hidropeoxit... Trong số đó, hai tác nhân là hơi nước và hơi nước – hidropeoxit chưa có tác giả nào đề cập đến."

    • Ảnh SEM và AFM chứng minh màng có độ nhám cực mịn ($1 - 2\text{ nm}$), chiều dày tăng tuyến tính theo nhiệt độ từ $10 - 20\text{ nm}$ (ở $240^\circ\text{C}$) lên $100 - 120\text{ nm}$ (ở $300^\circ\text{C}$) đối với tác nhân hơi nước và hơi cồn - nước.
    • Phổ XPS xác nhận pic $\text{Cu } 2p_{3/2}$ tại $932{,}4\text{ eV}$ đặc trưng tuyệt đối cho $\text{Cu}^+$, hoàn toàn không có pic vệ tinh (shake-up satellite) ở $942\text{ eV}$ của $\text{Cu}^{2+}$.
    • Độ rộng vùng cấm quang học biến thiên có quy luật trong khoảng $E_g = 2{,}2 - 2{,}6\text{ eV}$, màng hấp thụ cực mạnh ánh sáng khả kiến trong dải bước sóng $300 - 600\text{ nm}$.
                 ĐẶC TRƯNG MÀNG MỎNG Cu2O THEO TÁC NHÂN PHẢN ỨNG CVD
┌───────────────────────┬──────────────────────┬──────────────────────┬─────────────┐
│ Tác nhân phản ứng CVD │ Khoảng nhiệt độ (°C) │ Độ dày màng (nm)     │  Eg (eV)    │
├───────────────────────┼──────────────────────┼──────────────────────┼─────────────┤
│ Hơi C2H5OH - H2O      │ 240 - 300°C          │ 15 - 110 nm          │ 2,25 - 2,58 │
│ Hơi H2O               │ 240 - 300°C          │ 18 - 120 nm          │ 2,21 - 2,52 │
│ Hơi H2O - H2O2        │ 240 - 280°C          │ 10 - 85 nm           │ 2,30 - 2,62 │
└───────────────────────┴──────────────────────┴──────────────────────┴─────────────┘

Implications đa chiều

  • Về mặt học thuật: Công trình bổ sung dữ liệu thực nghiệm chuẩn xác vào cơ sở dữ liệu tinh thể học và quang học màng mỏng oxit bán dẫn vô cơ. Khẳng định tính khả thi của việc điều biến vùng cấm quang học thông qua kiểm soát nhiệt độ lắng đọng CVD.
  • Về mặt phương pháp luận: Thiết lập cấu hình hệ thiết bị CVD áp suất thấp đơn giản, giá thành thấp, hoàn toàn tự chủ trong điều kiện phòng thí nghiệm tại các nước đang phát triển mà không cần hệ chân không siêu cao (UHV) đắt tiền.
  • Về mặt công nghệ ứng dụng: Mở ra quy trình sản xuất sợi cacbon xoắn CNF quy mô thấp làm vật liệu hấp thụ sóng điện từ, phụ gia nanocomposite siêu bền; đồng thời cung cấp lớp màng bán dẫn loại p hấp thụ ánh sáng khả kiến cho công nghệ pin mặt trời dị thể thế hệ mới ($\text{Cu}_2\text{O}/\text{ZnO}$, $\text{Cu}_2\text{O}/\text{TiO}_2$).

Limitations và Future Research

Nhằm duy trì tính khách quan và chuẩn mực học thuật, các giới hạn nội tại của nghiên cứu được ghi nhận minh bạch:

  1. Giới hạn về quy mô thiết bị: Hệ lắng đọng CVD hoạt động ở chế độ gián đoạn (batch reactor) với diện tích đế phủ còn nhỏ (kích thước lam kính phòng thí nghiệm), chưa khảo sát động học dòng chảy trên đế diện tích lớn công nghiệp.
  2. Giới hạn về hiệu suất chuyển hóa quang điện: Luận án mới dừng lại ở việc đặc trưng hóa tính chất quang học, hình thái học và cấu trúc dải năng lượng của màng $\text{Cu}_2\text{O}$ đơn lớp; chưa trực tiếp ghép lớp chế tạo hoàn chỉnh linh kiện pin mặt trời p-n dị thể để đo thông số $J-V$, hiệu suất lượng tử (IPCE) và tuổi thọ linh kiện.
  3. Hiện tượng mất hoạt tính xúc tác ở nhiệt độ cao: Hoạt tính xúc tác tổng hợp sợi cacbon bị suy giảm đột ngột tại $300^\circ\text{C}$ do sự biến đổi trạng thái pha và tái kết tinh bề mặt của hạt nano $\text{Cu}_2\text{O}$.

Chương trình nghiên cứu mở rộng trong tương lai bao gồm:

  • Mở rộng kỹ thuật pha tạp dị nguyên tố kim loại/phi kim ($\text{N}$, $\text{Fe}$, $\text{Ag}$, $\text{Ni}$) vào mạng tinh thể $\text{Cu}_2\text{O}$ để tăng cường độ dẫn điện lỗ trống và kiểm soát tính chất từ - quang.
  • Nghiên cứu chế tạo màng bán dẫn đa lớp cấu trúc dị thể $\text{p-Cu}_2\text{O}/\text{n-ZnO}$ và $\text{p-Cu}_2\text{O}/\text{n-CdO}$ trực tiếp bằng CVD một chu trình (in-situ multi-layer CVD) phục vụ pin mặt trời.
  • Ứng dụng xúc tác $\text{Cu}_2\text{O}$ nano trong phản ứng khử quang hóa $\text{CO}_2$ thành nhiên liệu mặt trời (solar fuels: $\text{CH}_3\text{OH}$, $\text{CH}_4$) và xử lý khí thải độc hại ($\text{NO}_x$, $\text{CO}$).

Tác động và ảnh hưởng

Công trình của NCS. Nguyễn Thị Lụa tạo ra những tác động khoa học và công nghệ rõ nét:

  • Tác động học thuật: Kết quả luận án được công bố trên 11 công trình khoa học tại các tạp chí chuyên ngành uy tín trong nước (Tạp chí Hóa học, Tạp chí Phân tích Hóa, Lý và Sinh học), thiết lập nền tảng tham chiếu vững chắc cho các nghiên cứu về vật liệu oxit đồng nano tại Việt Nam với tiềm năng trích dẫn học thuật cao.
  • Đổi mới công nghệ công nghiệp: Quy trình tổng hợp sợi cacbon nano dạng xoắn từ xúc tác $\text{Cu}_2\text{O}$ ở $250^\circ\text{C}$ giúp tiết kiệm hơn $50%$ tiêu hao năng lượng nhiệt so với các quy trình nhiệt phân truyền thống trên xúc tác $\text{Fe}/\text{Ni}$ ($> 600^\circ\text{C}$), mở ra tiềm năng lớn cho ngành sản xuất vật liệu composite cường lực và cảm biến nano.
  • Ý nghĩa môi trường và xã hội: Cung cấp giải pháp xử lý nước thải dệt nhuộm chứa phẩm màu azo bằng vật liệu xúc tác quang thân thiện với môi trường, hoạt động hiệu quả dưới ánh sáng tự nhiên, không phát sinh bùn thải kim loại nặng độc hại.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học ngành Hóa vô cơ & Khoa học Vật liệu: Tiếp cận quy trình thực nghiệm chuẩn hóa về tổng hợp dung dịch có kiểm soát polymer và phương pháp luận thiết lập hệ đo màng mỏng CVD.
  • Các nhà khoa học và chuyên gia quang điện tử: Khai thác các bộ số liệu thực nghiệm chuẩn xác về hằng số mạng tinh thể ($a = 4{,}27\text{ \AA}$), phổ quang điện tử XPS, độ nhám AFM và năng lượng vùng cấm Tauc ($E_g = 2{,}2 - 2{,}6\text{ eV}$) làm cơ sở thiết kế linh kiện bán dẫn.
  • Kỹ sư R&D trong ngành năng lượng tái tạo: Ứng dụng giải pháp chế tạo màng mỏng $\text{Cu}_2\text{O}$ giá thành thấp cho các thiết bị cảm biến khí ($\text{NO}_2$, $\text{DO}$) và pin quang điện.
  • Các nhà hoạch định chính sách công nghệ: Có thêm bằng chứng thực nghiệm về năng lực tự chủ chế tạo vật liệu công nghệ cao từ nguồn hóa chất sẵn có trong nước, định hướng đầu tư phát triển công nghệ xanh.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
Trả lời: Đóng góp độc đáo nhất là việc mở rộng Thuyết giam hãm lượng tử (Quantum Confinement Theory) và Thuyết xúc tác dị thể trên cấu trúc dải năng lượng của chất bán dẫn loại p $\text{Cu}_2\text{O}$. Luận án chứng minh định lượng sự dịch chuyển xanh của vùng cấm quang học ($E_g$ mở rộng từ $2{,}17\text{ eV}$ lên tới $2{,}62\text{ eV}$) khi kiểm soát kích thước hạt màng nano qua nhiệt độ CVD, đồng thời xác lập cơ chế tạo phức $\pi\text{-complex}$ giữa orbital $d$ trống của ion $\text{Cu}^+$ bề mặt với axetilen, hạ rào cản năng lượng nhiệt phân xuống $250^\circ\text{C}$.

2. Đổi mới phương pháp luận của luận án khi so sánh với ít nhất 2 công trình quốc tế?
Trả lời:
(1) So với nghiên cứu của Maruyama & Arai (1992) sử dụng CVD nhiệt độ cao ($> 700^\circ\text{C}$), luận án đã sáng tạo việc sử dụng hai hệ tác nhân phản ứng pha hơi hoàn toàn mới là $\text{H}_2\text{O}$ và $\text{H}_2\text{O}-\text{H}_2\text{O}_2$, cho phép hạ nhiệt độ lắng đọng $\text{Cu}_2\text{O}$ đơn pha xuống $240 - 300^\circ\text{C}$ ở áp suất thấp $160\text{ mmHg}$.
(2) So với nghiên cứu của Zhang H. et al. (2007) [110], phương pháp kiểm soát dòng khí và thời gian phản ứng của luận án đã chế tạo được sợi CNF dạng xoắn ốc đồng đều ($218 - 231\text{ nm}$), khắc phục hoàn toàn tình trạng sợi đứt gãy và vụn nát trong công trình của Zhang.

3. Phát hiện thực nghiệm nào bất ngờ nhất và bằng chứng dữ liệu hỗ trợ?
Trả lời: Phát hiện bất ngờ nhất là hiện tượng "tắt hoạt tính xúc tác chọn lọc nhiệt độ" của $\text{Cu}_2\text{O}$ nano trong phản ứng polyme hóa axetilen: xúc tác đạt hiệu suất cực đại tại $250^\circ\text{C}$ (tạo sợi cacbon xoắn hàm lượng cacbon $88{,}34%$), nhưng khi nâng nhiệt độ lên $300^\circ\text{C}$ hoặc hạ xuống dưới $200^\circ\text{C}$, phản ứng hoàn toàn không diễn ra. Bằng chứng ảnh SEM và phân tích nhiệt TG-DTA chứng minh tại $300^\circ\text{C}$ bề mặt hạt nano bị tái kết tinh làm mất hoàn toàn các tâm hoạt tính bất đối xứng cần thiết cho sự cuộn sợi.

4. Quy trình thực nghiệm có cung cấp đầy đủ giao thức để tái lập (Replication Protocol)?
Trả lời: Hoàn toàn đầy đủ và chi tiết. Luận án cung cấp chính xác tỷ lệ mol: $\text{PVA}/\text{Cu}^{2+} = 4{,}10\times 10^{-4}$, $\text{N}_2\text{H}_4/\text{Cu}^{2+} = 1{,}63$, $\text{KOH}/\text{Cu}^{2+} = 10{,}8$, nhiệt độ sấy $60^\circ\text{C}$ trong $8\text{ h}$. Đối với hệ CVD, các thông số về nhiệt độ thăng hoa ($140-180^\circ\text{C}$), nhiệt độ đế ($240-300^\circ\text{C}$), áp suất buồng ($160\text{ mmHg}$), tốc độ dòng khí mang và nồng độ tác nhân hơi đều được mô tả chi tiết kèm sơ đồ chuẩn hóa tại Phụ lục E.

5. Lộ trình nghiên cứu 10 năm tiếp theo được định hình như thế nào?
Trả lời: Lộ trình nghiên cứu phát triển tiếp nối gồm 3 giai đoạn: (1) Hoàn thiện công nghệ pha tạp đa nguyên tố để tối ưu hóa độ dẫn điện của màng $\text{Cu}_2\text{O}$; (2) Tích hợp chế tạo pin mặt trời màng mỏng dị thể $\text{Cu}_2\text{O}/\text{ZnO}$ và $\text{Cu}_2\text{O}/\text{CdO}$ đạt hiệu suất chuyển hóa quang điện $> 5%$; (3) Nâng quy mô hệ thiết bị CVD liên tục dạng cuộn (Roll-to-roll CVD) để sản xuất màng phủ quang xúc tác và cảm biến sinh học tự làm sạch ở quy mô bán công nghiệp.

Kết luận

Luận án tiến sĩ của tác giả Nguyễn Thị Lụa đã giải quyết trọn vẹn và xuất sắc các mục tiêu nghiên cứu đề ra, mang lại 5 đóng góp khoa học cốt lõi:

  1. Xác lập quy trình hóa học dung dịch tối ưu tổng hợp thành công hạt nano $\text{Cu}_2\text{O}$ dạng hình cầu đơn phân tán với kích thước hạt trung bình $29\text{ nm}$ sử dụng chất bảo vệ PVA thân thiện môi trường.
  2. Khám phá và làm chủ quy trình xúc tác dị thể tổng hợp sợi nano cacbon dạng xoắn (Helical CNF) ở nhiệt độ thấp kỷ lục $250^\circ\text{C}$, tạo ra sản phẩm sợi có đường kính đồng đều $218 - 231\text{ nm}$ với độ tinh khiết cacbon đạt $88{,}34%$.
  3. Chứng minh hoạt tính quang xúc tác bền vững của $\text{Cu}_2\text{O}$ nano trong phản ứng phân hủy phẩm nhuộm metyl da cam (đạt độ chuyển hóa $77%$ dưới bức xạ khả kiến) cùng khả năng thu hồi và tái sử dụng nguyên vẹn cấu trúc pha.
  4. Phát triển thành công kỹ thuật lắng đọng hơi hóa học (CVD) nhiệt độ thấp ($240 - 300^\circ\text{C}$, áp suất $\sim 160\text{ mmHg}$) chế tạo màng mỏng $\text{Cu}_2\text{O}$ đơn pha từ tiền chất $\text{Cu}(\text{acac})_2$ với hai hệ tác nhân phản ứng pha hơi hoàn toàn mới là hơi nước và hơi nước - hidropeoxit.
  5. Xác định có hệ thống mối quan hệ giữa điều kiện công nghệ CVD với cấu trúc tinh thể, độ nhám bề mặt ($1 - 2\text{ nm}$) và năng lượng vùng cấm quang học ($E_g = 2{,}2 - 2{,}6\text{ eV}$), mở ra hướng ứng dụng thực tiễn trong chế tạo pin mặt trời và linh kiện quang điện tử tiên tiến.
