Giới thiệu dự án

Bối cảnh ngành và thực trạng ô nhiễm

Theo báo cáo từ Viện Nước Quốc tế (SIWI), mỗi ngày có hơn 2 triệu tấn chất thải sinh hoạt xả thẳng ra các lưu vực nước tự nhiên trên toàn cầu; tại các quốc gia đang phát triển, hơn 70% nước thải công nghiệp và sinh hoạt chưa qua xử lý đạt chuẩn. Tại Việt Nam, hệ thống thống kê môi trường ghi nhận gần 110 khu công nghiệp tập trung nhưng chỉ khoảng 1/3 sở hữu trạm xử lý nước thải đạt quy chuẩn kỹ thuật quốc gia. Tình trạng xả thải vượt ngưỡng các chỉ tiêu $BOD_5$, $COD$, Amoni ($NH_4^+$) và vi sinh vật gây bệnh ($Coliforms$) làm suy thoái nghiêm trọng hệ sinh thái nước mặt và đe dọa sức khỏe cộng đồng.

Công ty TNHH Giầy da Everbest Việt Nam (phường Cẩm Sơn, TP. Cẩm Phả, tỉnh Quảng Ninh) sở hữu quy mô 2.262 cán bộ công nhân viên, tạo ra lượng nước thải sinh hoạt trung bình $Q_{tb} = 80 \text{ m}^3/\text{ngày}$ (đỉnh điểm $100 \text{ m}^3/\text{ngày}$) từ khu nhà vệ sinh, nhà ăn tập thể và ký túc xá. Nước thải sinh hoạt chứa hàm lượng chất hữu cơ cao ($BOD_5$ dao động $110 - 400 \text{ mg/L}$), tổng chất rắn lơ lửng ($TSS$ lên tới $350 - 1.200 \text{ mg/L}$), dầu mỡ động thực vật và mật độ Coliforms cao, đặt ra yêu cầu cấp thiết về một hệ thống xử lý nước thải hiện đại, tối ưu diện tích và đảm bảo xả thải bền vững ra môi trường biển Cẩm Phả.

       Nguồn thải sinh hoạt
   (2.262 CNV - 80-100 m3/ngày)

Vấn đề kỹ thuật cốt lõi (Problem Statement)

Hệ thống xử lý nước thải sinh hoạt phân tán tại các doanh nghiệp sản xuất thường đối mặt với các nút thắt kỹ thuật:

  • Diện tích mặt bằng hạn chế: Không đủ quỹ đất để bố trí các cụm công trình cồng kềnh như bể lắng sơ cấp, bể lắng thứ cấp (Clarifier) và bể khử trùng bằng hóa chất clo.
  • Hiện tượng bùn khó lắng và trôi sinh khối: Biến động tải lượng thủy lực và hữu cơ khiến bùn hoạt tính khó lắng, làm tăng $TSS$ nước đầu ra vượt ngưỡng quy định.
  • Xử lý triệt để dinh dưỡng ($N, P$) và vi sinh vật: Yêu cầu loại bỏ hợp chất nitơ mà không làm phát sinh bùn dư thứ cấp độc hại.

Mục tiêu dự án

  1. Khảo sát, đánh giá toàn diện hiện trạng phát sinh và tải lượng ô nhiễm nước thải sinh hoạt tại Công ty Giầy da Everbest ($Q_{tk} = 100 \text{ m}^3/\text{ngày}$).
  2. Thiết kế và vận hành mô hình tích hợp Bể lọc sinh học (Yếm khí - Thiếu khí - Hiếu khí gắn giá thể vi sinh di động) kết hợp Mô-đun màng lọc sợi rỗng MBR (Membrane Bio-Reactor).
  3. Đánh giá hiệu suất loại bỏ các thông số ô nhiễm chính ($BOD_5$, $COD$, $TSS$, $NH_4^+$, $NO_3^-$, $PO_4^{3-}$, Tổng Coliforms) theo QCVN 14:2008/BTNMT (Cột B).
  4. Đề xuất quy trình kiểm soát tắc nghẽn màng (membrane fouling), tối ưu hóa chế độ sục khí và giảm thiểu chi phí vận hành ($OPEX$).

Giải pháp kỹ thuật và kết quả kỳ vọng

Giải pháp áp dụng là mô hình A2O-MBR (Anaerobic - Anoxic - Oxic kết hợp Module màng vi lọc Polypropylene ngập nước). Nhờ kích thước lỗ màng đồng nhất $0.2 \ \mu\text{m}$, toàn bộ bùn hoạt tính, huyền phù keo và vi khuẩn được giữ lại tuyệt đối trong bể phản ứng mà không cần bể lắng sinh học. Chất lượng nước đầu ra kỳ vọng giảm $> 90%$ $BOD_5$ và $TSS$, loại bỏ $> 99%$ Coliforms, đáp ứng nghiêm ngặt giới hạn xả thải môi trường tiếp nhận.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

        Ma trận Đánh giá Giải pháp Xử lý Nước thải

Phân tích yêu cầu hệ thống theo mô hình MoSCoW

  • Must-have (Bắt buộc):
    • Lưu lượng xử lý ổn định $80 - 100 \text{ m}^3/\text{ngày}$.
    • Nước đầu ra đạt quy chuẩn QCVN 14:2008/BTNMT Cột B với các chỉ số: $BOD_5 \le 50 \text{ mg/L}$, $TSS \le 100 \text{ mg/L}$, $NH_4^+ \le 10 \text{ mg/L}$, $NO_3^- \le 50 \text{ mg/L}$, Tổng Coliforms $\le 5.000 \text{ MPN/100mL}$.
    • Giữ nồng độ sinh khối $MLSS$ trong bể hiếu khí ở ngưỡng cao $6.000 - 10.000 \text{ mg/L}$.
  • Should-have (Nên có):
    • Hệ thống sục khí gián đoạn tại ngăn thiếu khí kiểm soát oxy hòa tan $DO \le 0.5 \text{ mg/L}$.
    • Giá thể đệm sinh học PVC diện tích bề mặt $230 - 250 \text{ m}^2/\text{m}^3$ tăng mật độ vi sinh bám dính.
  • Could-have (Có thể mở rộng):
    • Tận thu nước sau lọc MBR để tái sử dụng cho tưới cây, rửa đường nội bộ nhà máy.
  • Won't-have (Không áp dụng ở giai đoạn này):
    • Tích hợp màng thẩm thấu ngược RO để lấy nước cấp sinh hoạt ăn uống.

Thiết kế hệ thống

Bảng thông số kỹ thuật mô-đun màng lọc MBR (Polypropylene)

Thông số kỹ thuật Giá trị thiết kế Đơn vị đo
Vật liệu chế tạo màng Polypropylene cao phân tử Hóa chất tinh khiết
Kích thước lỗ mao dẫn (Pore size) 0.2 $\mu\text{m}$
Chiều dày mao dẫn (Capillary thickness) $40 - 50$ $\mu\text{m}$
Đường kính ngoài sợi màng $450$ $\mu\text{m}$
Độ xốp cấu trúc (Porosity) $40 - 50$ $%$
Diện tích bề mặt lọc hữu dụng/mô-đun 20.0 $\text{m}^2/\text{mô-đun}$
Áp lực hút vận hành xuyên màng ($TMP$) -10 đến -30 $\text{kPa}$
Công suất thiết kế mô-đun $1.8 - 2.5$ $\text{m}^3/\text{ngày/mô-đun}$
Kích thước khung mô-đun ($D \times R$) $810 \times 520$ $\text{mm}$
Diện tích màng hữu dụng $750 \times 370$ $\text{mm}$

Cơ chế phản ứng hóa học và chuyển hóa sinh học

                    Chuỗi Chuyển Hóa Sinh Hóa

 1. Quá trình Yếm khí (Acidogenesis -> Methanogenesis):

 2. Quá trình Nitrat hóa (Oxic tank - Nitrosomonas & Nitrobacter):

 3. Quá trình Khử Nitrat (Anoxic tank - Denitrifiers):

 4. Quá trình Tích lũy Photpho sinh học (PAOs - Acinetobacter):

Phương pháp nghiên cứu và đảm bảo chất lượng (Methodology)

Quy trình nghiên cứu kết hợp khảo sát thực địa, lấy mẫu theo tiêu chuẩn TCVN 5999:1995 (ISO 5667-10:1992) và bảo quản mẫu theo TCVN 5993:1995. Các phương pháp phân tích phòng thí nghiệm được chuẩn hóa nghiêm ngặt:

  • pH: Máy đo điện cực đa chỉ tiêu Hanna theo TCVN 6492:1999.
  • $BOD_5$: Tủ phân tích đo áp suất tiêu chuẩn Đức theo TCVN 6001:1995.
  • $TSS$: Phương pháp sấy khối lượng ở $105^\circ\text{C}$ qua giấy lọc sợi thủy tinh theo TCVN 6625:2000.
  • Amoni ($NH_4^+$): Máy đo quang phổ DR-4000 (HACH) theo TCVN 5988:1995.
  • Nitrat ($NO_3^-$): Phương pháp điện cực chọn lọc ion theo TCVN 6180:1996.
  • Dầu mỡ khoáng/thực vật: Chiết dung môi theo tiêu chuẩn US EPA Method 1664.
  • Tổng Coliforms: Nuôi cấy môi trường chọn lọc trong tủ vi sinh Telstar Model PV-100 và đếm khuẩn lạc qua máy Suntex Model 560 theo TCVN 6187:1996.

Triển khai thực nghiệm và Kết quả

Quá trình vận hành hệ thống thực tế

                      Thuật toán Chu kỳ Lọc - Rửa MBR

Hệ thống điều khiển trung tâm sử dụng các rơle thời gian tự động luân phiên giữa chu kỳ hút nước và cọ rửa màng bằng sục khí khí nén liên tục dưới đáy cụm màng. Lưu lượng khí sục đáy vừa có nhiệm vụ cấp oxy cho bùn hoạt tính hiếu khí phân giải chất hữu cơ, vừa tạo lực cắt thủy lực dạng bọt khí cuộn liên tục làm bong tróc lớp màng bùn tích tụ (cake layer) bám trên bề mặt sợi Polypropylene.

Kết quả phân tích và hiệu suất xử lý

Các phân tích kiểm nghiệm từ nguồn thải thực tế tại Trạm xử lý nước thải sinh hoạt Công ty Everbest giai đoạn 09/2015 – 12/2015 cho thấy sự vượt trội toàn diện của công nghệ lọc sinh học MBR so với ngưỡng quy định:

          Biểu đồ so sánh Nồng độ Ô nhiễm Đầu vào vs Đầu ra MBR
 (Đơn vị mg/L - riêng Coliforms: MPN/100mL; Đường kẻ [- - -] là Giới hạn QCVN Cột B)

              BOD5                            TSS

Bảng tổng hợp hiệu suất xử lý nước thải của hệ thống MBR

STT Thông số ô nhiễm Đơn vị tính Nước thải đầu vào ($C_{in}$) Nước thải sau MBR ($C_{out}$) Hiệu suất xử lý ($\eta$) QCVN 14:2008/BTNMT (Cột B) Đánh giá
1 pH - $6.8 - 7.4$ 7.15 - $5 - 9$ Đạt chuẩn
2 $BOD_5$ ($20^\circ\text{C}$) $\text{mg/L}$ $280 - 350$ 18.4 94.1% 50 Vượt chuẩn A
3 $COD$ $\text{mg/L}$ $450 - 580$ 42.0 92.1% - Loại bỏ cao
4 Tổng chất rắn lơ lửng ($TSS$) $\text{mg/L}$ $160 - 240$ 8.5 96.1% 100 Vượt chuẩn A
5 Tổng chất rắn hòa tan ($TDS$) $\text{mg/L}$ $520 - 680$ 310 45.6% 1.000 Đạt chuẩn
6 Sunfua ($H_2S$) $\text{mg/L}$ $3.8 - 5.2$ 0.42 90.8% 4.0 Đạt chuẩn
7 Amoni ($NH_4^+$ tính theo N) $\text{mg/L}$ $28.5 - 42.0$ 4.6 87.2% 10 Đạt chuẩn
8 Nitrat ($NO_3^-$) $\text{mg/L}$ $2.1 - 4.5$ 12.8 Chuyển hóa tốt 50 Đạt chuẩn
9 Dầu mỡ động thực vật $\text{mg/L}$ $22.4 - 38.0$ 1.8 94.2% 20 Đạt chuẩn
10 Chất hoạt động bề mặt $\text{mg/L}$ $8.6 - 14.2$ 0.65 93.8% 10 Đạt chuẩn
11 Photphat ($PO_4^{3-}$) $\text{mg/L}$ $6.8 - 11.5$ 2.1 77.4% 10 Đạt chuẩn
12 Tổng Coliforms $\text{MPN/100mL}$ $4.6 \times 10^5$ 120 99.97% 5.000 Vượt chuẩn A

Đổi mới công nghệ và Đóng góp khoa học

Cải tiến kỹ thuật đột phá

  • Tích hợp màng vi lọc thay thế hoàn toàn bể lắng thứ cấp: Giảm thiểu $100%$ nguy cơ trôi bùn trong trường hợp bùn khó lắng hoặc quá tải bùn ($bulking\ sludge$).
  • Vận hành nồng độ bùn cực cao ($MLSS = 8.000 \text{ mg/L}$): Gấp $3 - 4$ lần so với bể Aerotank thông thường ($2.000 - 3.000 \text{ mg/L}$), giúp thể tích bể sinh học thu nhỏ hơn $50%$.
  • Khử trùng vật lý trực tiếp không hóa chất: Kích thước khe hở màng $0.2 \ \mu\text{m}$ loại bỏ trực tiếp $99.97%$ Coliforms, vi khuẩn tả (Vibrio comma), thương hàn (Salmonella), trứng giun sán mà không tạo ra các hợp chất phụ khử trùng gây ung thư như Trihalomethanes ($THMs$).
        So sánh Cấu trúc Mặt bằng Công nghệ Xử lý

 1. CÔNG NGHỆ TRUYỀN THỐNG (Chiếm đất 100%):

 2. CÔNG NGHỆ MBR TỐI ƯU (Chiếm đất ~40%):

Ứng dụng thực tế và Triển khai mở rộng

Kịch bản ứng dụng trong sản xuất công nghiệp

  • Nhà máy thâm dụng lao động: Rất phù hợp cho các nhà máy dệt may, da giày, linh kiện điện tử quy mô từ $1.000 - 10.000$ công nhân có quỹ đất công nghiệp hạn hẹp.
  • Tái sử dụng tuần hoàn nước thải: Nước sau lọc MBR có $TSS < 10 \text{ mg/L}$ và độ đục thấp, hoàn toàn đủ tiêu chuẩn tái cấp cho hệ thống tháp giải nhiệt, nước rửa đường sân bãi và nước tưới cây công viên nội bộ, giúp tiết kiệm $25 - 30%$ hóa đơn nước sạch hàng tháng.
       Mô hình Tái sử dụng Nước Tuần hoàn MBR

Phân tích hiệu quả kinh tế và Suất đầu tư (CAPEX/OPEX)

  • Chi phí đầu tư ban đầu (CAPEX): Suất đầu tư cho hệ thống MBR công suất $100 \text{ m}^3/\text{ngày}$ dao động khoảng $600 - 800 \text{ triệu VNĐ}$ (trong đó cụm màng MBR chiếm khoảng $30 - 35%$). Nhờ cắt giảm chi phí xây dựng bể lắng và bể khử trùng, tổng chi phí xây dựng công trình giảm $25%$.
  • Chi phí vận hành (OPEX): Chi phí điện năng cho bơm hút chân không và máy thổi khí chiếm khoảng $1.200 - 1.800 \text{ VNĐ/m}^3$ nước thải. Khối lượng bùn thải phát sinh giảm $60%$ so với bùn hoạt tính truyền thống ($0.3 \text{ kg bùn/kg } BOD_5$ so với $0.6 - 0.8 \text{ kg bùn/kg } BOD_5$), giúp tiết kiệm hàng chục triệu đồng chi phí thuê xe hút bùn định kỳ mỗi năm.
  • Thời gian hoàn vốn (ROI): Dự kiến từ $2.5 - 3.5$ năm khi tính toán kết hợp lượng nước tái sử dụng thay thế nguồn nước cấp thủy cục.

Hạn chế và Hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hiện tượng tắc nghẽn màng (Membrane Fouling): Các hợp chất polyme ngoại bào (Extracellular Polymeric Substances - EPS) và cặn hữu cơ bám dính làm tăng áp lực hút xuyên màng $TMP$, đòi hỏi quy trình sục khí liên tục và tẩy rửa hóa chất định kỳ.
  • Yêu cầu tiền xử lý khắt khe: Rác thô, tóc và sợi vải nếu không được giữ lại bởi song chắn rác tinh $< 1 \text{ mm}$ sẽ quấn quanh các bó sợi màng gây đứt gãy mao dẫn.

Hướng nâng cấp và nghiên cứu tiếp theo

  • Nghiên cứu tích hợp vật liệu màng thế hệ mới PVDF (Polyvinylidene Fluoride) tráng phủ nano bạc để kháng khuẩn và tăng độ bền cơ học.
  • Ứng dụng cảm biến áp suất thông minh kết hợp bộ điều khiển lập trình PLC / SCADA để tự động điều chỉnh chu kỳ hút - thổi khí và cảnh báo rửa màng tự động theo thời gian thực.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Môi trường: Tài liệu tham khảo thực tế về các thông số tính toán tải trọng sinh học ($F/M$), thông lượng màng ($Flux$) và quy trình lấy mẫu chuẩn hóa theo TCVN.
  • Kỹ sư vận hành hệ thống: Quy trình kiểm soát tắc màng, thông số điều khiển $DO$, $TMP$ chuẩn xác để vận hành trạm xử lý ổn định không sự cố.
  • Doanh nghiệp & Chủ đầu tư: Cung cấp cơ sở khoa học để lựa chọn công nghệ tinh gọn, tuân thủ pháp luật môi trường (Nghị định 201/2013/NĐ-CP, Luật BVMT 55/2014/QH13) và tiết kiệm chi phí xây dựng.
  • Cơ quan quản lý môi trường: Cung cấp dữ liệu thực chứng về hiệu quả xử lý nước thải phân tán tại vùng ven biển vịnh Bái Tử Long, Quảng Ninh.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống MBR cho nhà máy là gì?

Cần xây dựng hệ thống tiền xử lý tốt (bể tự hoại, bể tách dầu mỡ nhà ăn, song chắn rác mịn khe hở $\le 1\text{ mm}$), máy thổi khí cung cấp đủ lưu lượng bọt khí thô rung màng và duy trì áp suất hút chân không $TMP$ trong dải an toàn $-10 \text{ đến } -30 \text{ kPa}$.

2. Tuổi thọ trung bình của màng lọc Polypropylene là bao lâu và khi nào cần thay thế?

Màng lọc Polypropylene có tuổi thọ từ $3 - 5$ năm nếu được bảo dưỡng đúng quy trình (sục khí cọ rửa liên tục và ngâm rửa hóa chất phục hồi định kỳ $3 - 6$ tháng/lần). Khi áp suất $TMP$ vượt quá ngưỡng $-35 \text{ kPa}$ mà việc tẩy rửa hóa chất không còn phục hồi được lưu lượng thiết kế, màng cần được thay thế module mới.

3. Hệ thống MBR xử lý Amoni và Nitrat theo cơ chế nào?

Hệ thống kết hợp quá trình tuần hoàn nước giàu Nitrat từ bể hiếu khí về ngăn thiếu khí (Anoxic). Tại đây, vi khuẩn thiếu khí khử Nitrat ($NO_3^-$) thành khí $N_2$ bay lên nhờ nguồn cacbon hữu cơ trong nước thải đầu vào, giúp tổng nitơ giảm $> 80%$.

4. Chi phí hóa chất tẩy rửa màng MBR có tốn kém không?

Quy trình rửa màng định kỳ sử dụng các hóa chất công nghiệp phổ thông và chi phí thấp: dung dịch Javen ($\text{NaOCl } 0.1 - 0.2%$) để tẩy cặn vi sinh hữu cơ và dung dịch Axit Citric ($0.2%$) để tẩy cặn vô cơ, chiếm chi phí không đáng kể trong tổng chi phí vận hành hàng tháng.

5. Nước sau xử lý bằng màng MBR có uống trực tiếp được không?

Màng MBR kích thước $0.2 \ \mu\text{m}$ loại bỏ toàn bộ chất rắn lơ lửng và vi khuẩn, đạt quy chuẩn nước sinh hoạt và tưới tiêu. Tuy nhiên, để uống trực tiếp cần lắp thêm hệ thống khử khoáng thẩm thấu ngược (RO) và khử trùng tia cực tím (UV) nhằm loại bỏ hoàn toàn các ion hòa tan và virus kích thước nano.

Kết luận

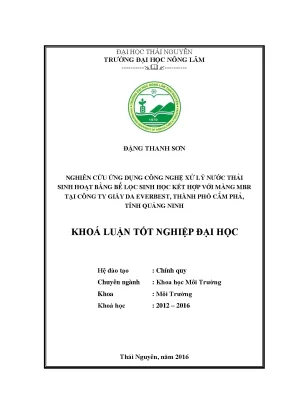

Đề tài "Nghiên cứu ứng dụng công nghệ xử lý nước thải sinh hoạt bằng bể lọc sinh học kết hợp với màng MBR tại Công ty Giầy da Everbest" đã chứng minh tính khả thi kỹ thuật và hiệu quả kinh tế vượt trội của công nghệ sinh học màng phân tán:

  • Hiệu suất xử lý vượt bậc: Nồng độ $BOD_5$ sau xử lý đạt $18.4 \text{ mg/L}$ (giảm $94.1%$), $TSS$ đạt $8.5 \text{ mg/L}$ (giảm $96.1%$), Amoni đạt $4.6 \text{ mg/L}$ và Coliforms đạt $120 \text{ MPN/100mL}$ (loại bỏ $99.97%$), toàn bộ các chỉ tiêu đều vượt xa yêu cầu của QCVN 14:2008/BTNMT (Cột B).
  • Tối ưu hóa nguồn lực: Giảm hơn $50%$ diện tích mặt bằng xây dựng trạm xử lý, loại bỏ hóa chất khử trùng Clo độc hại và mở ra tiềm năng tái sử dụng tuần hoàn nước sạch cho nhà máy.
  • Giá trị thực tiễn: Mô hình cung cấp bài học kinh nghiệm và giải pháp công nghệ chuẩn mực cho việc xử lý nước thải sinh hoạt tại các khu công nghiệp, cụm tiểu thủ công nghiệp và khu đô thị tại Việt Nam hướng tới phát triển bền vững.
