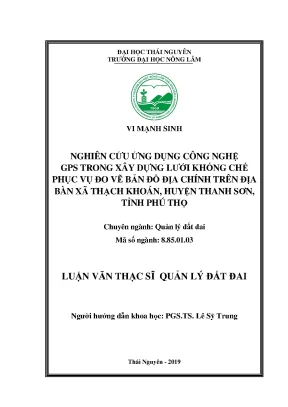

Luận văn thạc sĩ nghiên cứu ứng dụng công nghệ gps trong xây dựng lưới khống chế phục vụ đo vẽ bản đồ địa chính trên địa bàn xã thạch khoán huyện thanh sơn

Luận văn thạc sĩ nghiên cứu ứng dụng công nghệ GPS trong xây dựng lưới khống chế phục vụ đo vẽ bản đồ địa chính tại xã Thạch Khoán, huyện Thanh Sơn.

• Tác giả: Vi Mạnh Sinh
• Người hướng dẫn: PGS. Lê Sỹ Trung
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Quản lý đất đai
• Đề tài: Nghiên Cứu Ứng Dụng Công Nghệ GPS Trong Xây Dựng Lưới Khống Chế Đo Vẽ Bản Đồ Địa Chính Tại Xã Thạch Khoán, Huyện Thanh Sơn
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Mục tiêu cụ thể
• 0.3. Tính khoa học và thực tiễn của đề tài
• 1. CHƯƠNG 1: TỔNG QUAN TÀI LIỆU. CÔNG TÁC THÀNH LẬP BẢN ĐỒ ĐỊA CHÍNH
• 1.1. Hệ thống lưới khống chế
• 1.2. TỔNG QUAN VỀ CÔNG NGHỆ GPS
• 1.2.1. Quá trình hình thành
• 1.2.2. Cấu trúc hệ thống GPS
• 1.2.3. Nguyên lý định vị GPS
• 1.2.4. Các nguồn sai số
• 1.2.5. Những kỹ thuật đo GPS
• 1.2.6. Xử lý số liệu
• 1.2.7. Bình sai lưới GPS
• 1.3. CƠ SỞ KHOA HỌC CỦA ỨNG DỤNG CÔNG NGHỆ GPS TRONG THÀNH LẬP LƯỚI KHỐNG CHẾ
• 1.3.1. Ứng dụng công nghệ GPS đo tĩnh để thành lập lưới không chế địa chính
• 1.3.2. Các dạng lưới ứng dụng đo tĩnh trong công nghệ GPS để thành lập lưới không chế địa chính
• 1.4. TÌNH HÌNH NGHIÊN CỨU ỨNG DỤNG HỆ THỐNG ĐỊNH VỊ TOÀN CẦU TRÊN THẾ GIỚI VÀ TẠI VIỆT NAM
• 1.4.1. Trên thế giới
• 1.4.2. Tình hình nghiên cứu ứng dụng công nghệ định vị toàn cầu ở Việt Nam
• 1.4.3. Các ứng dụng khác
• 2. CHƯƠNG 2: ĐỐI TƯỢNG, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Đối tượng và phạm vi nghiên cứu
• 2.2. Nội dung nghiên cứu
• 2.3. Khái quát địa bàn nghiên cứu. Thu thập các tài liệu hiện có của khu đo
• 2.4. Ứng dụng GPS thành lập lưới khống chế đo vẽ cho xã Thạch Khoán
• 2.5. So sánh với công nghệ thành lập lưới đo vẽ bằng máy đo GPS và máy toàn đạc điện tử
• 2.6. Thuận lợi, khó khăn trong sử dụng công nghệ GPS đo động thời gian thực và đề xuất giải pháp
• 2.7. Phương pháp nghiên cứu và xử lý số liệu
• 2.8. Phương pháp thu thập số liệu thứ cấp
• 2.9. Phương pháp thu thập số liệu sơ cấp
• 3. CHƯƠNG 3: KẾT QUẢ NGHIÊN CỨU VÀ THẢO LUẬN
• 3.1. Khái quát đặc điểm khu đo. Vị trí địa lý
• 3.2. Đặc điểm địa hình, địa vật. Dân cư, kinh tế xã hội
• 3.3. Văn hóa, giáo dục và y tế
• 3.4. Hệ thống các điểm tọa độ cấp Nhà nước, điểm tọa độ địa chính có trong khu vực. Các tư liệu bản đồ hiện có
• 3.5. Ứng dụng công nghệ GPS thành lập lưới khống chế đo vẽ và so sánh với công nghệ đo bằng máy toàn đạc điện tử
• 3.6. Cơ sở pháp lý xây dựng và đánh giá chất lượng lưới khống chế đo vẽ bằng công nghệ GPS tại xã Thạch Khoán huyện Thanh Sơn Tỉnh Phú Thọ
• 3.7. Quy trình thành lập lưới
• 3.8. Kết quả khảo sát thiết kế mạng lưới khống chế đo vẽ lập bằng Công nghệ GPS. Công tác đo lưới đo vẽ thành lập bằng công nghệ GPS. Kết quả bình sai lưới địa chính thành lập bằng công nghệ GPS
• 3.9. So sánh phương pháp thành lập lưới đo vẽ bằng máy đo GPS với phương pháp đo bằng máy toàn đạc điện tử
• 3.10. Thuận lợi, khó khăn và giải pháp
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về công nghệ GPS

Công nghệ GPS (Global Positioning System) đã trở thành một phần không thể thiếu trong việc xây dựng lưới khống chế đo vẽ bản đồ địa chính. Hệ thống này được phát triển từ những năm 70 của thế kỷ trước, ban đầu phục vụ cho mục đích quân sự, sau đó được thương mại hóa và ứng dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là trong ngành trắc địa. Công nghệ GPS cho phép xác định tọa độ chính xác của các điểm trên bề mặt trái đất, giúp nâng cao hiệu quả và độ chính xác trong công tác đo đạc. Việc ứng dụng GPS trong xây dựng lưới khống chế không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu sai số do các yếu tố môi trường gây ra. Theo nghiên cứu, việc sử dụng GPS trong đo đạc bản đồ địa chính tại xã Thạch Khoán, huyện Thanh Sơn đã cho thấy sự cải thiện rõ rệt về chất lượng và hiệu quả công việc.

1.1. Lịch sử phát triển của GPS

Hệ thống GPS được phát triển từ những năm 1970, với sự ra đời của vệ tinh đầu tiên vào năm 1978. Ban đầu, hệ thống này chỉ có 24 vệ tinh, nhưng hiện nay đã có hơn 30 vệ tinh hoạt động trên quỹ đạo. Sự phát triển của GPS đã mở ra nhiều cơ hội cho ngành trắc địa, đặc biệt trong việc xây dựng lưới khống chế. Hệ thống này cho phép đo đạc chính xác trong mọi điều kiện thời tiết, điều này rất quan trọng trong việc lập bản đồ địa chính. Việc ứng dụng GPS đã giúp giảm thiểu thời gian và chi phí trong công tác đo đạc, đồng thời nâng cao độ chính xác của các bản đồ địa chính được xây dựng.

II. Ứng dụng GPS trong xây dựng lưới khống chế

Việc ứng dụng GPS trong xây dựng lưới khống chế đo vẽ bản đồ địa chính tại xã Thạch Khoán đã cho thấy nhiều lợi ích. Đầu tiên, GPS giúp xác định tọa độ các điểm một cách nhanh chóng và chính xác, điều này rất quan trọng trong việc lập bản đồ địa chính. Thứ hai, công nghệ này cho phép thực hiện đo đạc trong điều kiện thời tiết khắc nghiệt mà không làm giảm chất lượng kết quả. Theo nghiên cứu, việc sử dụng GPS đã giúp giảm thiểu sai số trong quá trình đo đạc, từ đó nâng cao độ chính xác của bản đồ địa chính. Hơn nữa, việc xây dựng lưới khống chế bằng GPS còn giúp tiết kiệm chi phí và thời gian so với các phương pháp truyền thống. Điều này đặc biệt quan trọng trong bối cảnh nhu cầu quản lý đất đai ngày càng tăng cao.

2.1. Quy trình xây dựng lưới khống chế bằng GPS

Quy trình xây dựng lưới khống chế bằng GPS bao gồm nhiều bước quan trọng. Đầu tiên, cần xác định các điểm khống chế cần thiết dựa trên đặc điểm địa hình và yêu cầu của bản đồ địa chính. Sau đó, tiến hành đo đạc các điểm này bằng thiết bị GPS. Kết quả đo đạc sẽ được xử lý và bình sai để đảm bảo độ chính xác. Cuối cùng, lưới khống chế sẽ được sử dụng để lập bản đồ địa chính. Việc áp dụng quy trình này không chỉ giúp nâng cao chất lượng bản đồ mà còn đảm bảo tính đồng nhất trong việc quản lý đất đai tại xã Thạch Khoán.

III. Đánh giá hiệu quả ứng dụng GPS

Đánh giá hiệu quả của việc ứng dụng GPS trong xây dựng lưới khống chế tại xã Thạch Khoán cho thấy nhiều kết quả tích cực. Đầu tiên, độ chính xác của bản đồ địa chính được lập bằng GPS cao hơn so với các phương pháp truyền thống. Thứ hai, thời gian thực hiện công tác đo đạc được rút ngắn đáng kể, giúp tiết kiệm chi phí cho các dự án. Hơn nữa, việc sử dụng GPS còn giúp nâng cao khả năng quản lý đất đai, từ đó góp phần vào sự phát triển kinh tế - xã hội của địa phương. Theo các chuyên gia, việc tiếp tục ứng dụng công nghệ GPS trong các dự án đo đạc và lập bản đồ sẽ mang lại nhiều lợi ích hơn nữa trong tương lai.

3.1. So sánh với phương pháp truyền thống

So với các phương pháp truyền thống, việc ứng dụng GPS trong xây dựng lưới khống chế cho thấy rõ sự khác biệt về hiệu quả. Phương pháp truyền thống thường gặp khó khăn trong việc xác định tọa độ chính xác do ảnh hưởng của điều kiện thời tiết và địa hình. Ngược lại, GPS cho phép đo đạc trong mọi điều kiện, từ đó nâng cao độ chính xác của bản đồ địa chính. Hơn nữa, thời gian thực hiện công việc cũng được rút ngắn, giúp các dự án hoàn thành nhanh chóng hơn. Điều này không chỉ mang lại lợi ích kinh tế mà còn đáp ứng nhanh chóng nhu cầu quản lý đất đai của địa phương.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế - xã hội và hội nhập quốc tế, việc ứng dụng khoa học công nghệ hiện đại trong quản lý đất đai trở thành yêu cầu cấp thiết. Theo báo cáo của ngành, tỉnh Phú Thọ hiện có 220 xã đã đo đạc bản đồ địa chính chính quy, còn 57 xã chưa có bản đồ địa chính chính quy, trong đó xã Thạch Khoán thuộc huyện Thanh Sơn là một trong những địa bàn cần được hoàn thiện bản đồ địa chính với độ chính xác cao. Việc xây dựng lưới khống chế đo vẽ bản đồ địa chính bằng công nghệ GPS nhằm nâng cao độ chính xác, hiệu quả kỹ thuật và kinh tế trong công tác quản lý đất đai.

Mục tiêu nghiên cứu tập trung vào việc ứng dụng công nghệ GPS đo tĩnh để thành lập lưới khống chế đo vẽ phục vụ công tác thành lập bản đồ địa chính xã Thạch Khoán, đồng thời đánh giá hiệu quả so với công nghệ toàn đạc điện tử truyền thống. Nghiên cứu được thực hiện trong khoảng thời gian từ tháng 11/2018 đến tháng 8/2019, tại xã Thạch Khoán, huyện Thanh Sơn, tỉnh Phú Thọ.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp cơ sở khoa học và thực tiễn cho việc áp dụng công nghệ GPS trong xây dựng lưới khống chế đo vẽ, góp phần nâng cao chất lượng bản đồ địa chính, phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản gắn liền với đất. Qua đó, hỗ trợ quản lý đất đai hiệu quả, thúc đẩy phát triển kinh tế - xã hội địa phương.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

• Hệ thống tọa độ VN-2000: Là hệ tọa độ quốc gia được sử dụng để xây dựng bản đồ địa chính, với điểm gốc X=0 km, Y=500 km, kinh tuyến trục 104°45’ tại tỉnh Phú Thọ.
• Công nghệ GPS (Global Positioning System): Hệ thống định vị toàn cầu sử dụng vệ tinh nhân tạo, cung cấp tọa độ chính xác cao trong mọi điều kiện thời tiết, với các kỹ thuật đo tĩnh, đo động, đo tĩnh nhanh và đo vi phân.
• Phương pháp đo tĩnh GPS: Xác định hiệu tọa độ giữa hai điểm bằng cách thu tín hiệu đồng thời từ vệ tinh trong thời gian dài (từ 30 phút đến vài giờ), đạt độ chính xác đến centimet.
• Bình sai lưới GPS: Sử dụng phương pháp bình phương tối thiểu để xử lý số liệu đo, kiểm tra và hiệu chỉnh sai số nhằm đảm bảo độ chính xác của lưới khống chế.

Các khái niệm chính bao gồm: lưới khống chế đo vẽ, sai số đồng hồ vệ tinh và máy thu, sai số quỹ đạo vệ tinh, sai số do môi trường khí quyển, sai số do nhiễu tín hiệu, và các kỹ thuật xử lý số liệu GPS.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập số liệu thứ cấp từ Sở Tài nguyên và Môi trường tỉnh Phú Thọ, bao gồm bản đồ địa chính, bản đồ địa hình, số liệu mốc tọa độ Nhà nước và địa chính; khảo sát thực địa tại xã Thạch Khoán; thu thập số liệu sơ cấp bằng đo đạc GPS tĩnh tại hiện trường.
• Phương pháp phân tích: Sử dụng phần mềm DPSurvey để xử lý và bình sai số liệu GPS; so sánh kết quả đo bằng công nghệ GPS với phương pháp toàn đạc điện tử về độ chính xác, thời gian thi công, mật độ điểm lưới và hiệu quả kinh tế.
• Timeline nghiên cứu: Từ tháng 11/2018 đến tháng 8/2019, gồm các bước khảo sát thiết kế lưới, đo đạc thực địa, xử lý số liệu, phân tích kết quả và đề xuất giải pháp.

Cỡ mẫu nghiên cứu bao gồm toàn bộ điểm lưới khống chế đo vẽ tại xã Thạch Khoán với tổng số khoảng 192 điểm lưới đo vẽ, trong đó có 5 điểm tọa độ địa chính cơ sở và điểm tọa độ Nhà nước hạng III.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác lưới khống chế GPS: Kết quả bình sai lưới GPS cho thấy sai số trung phương vị trí điểm sau bình sai đạt ≤ 5 cm, sai số trung phương tương đối cạnh ≤ 1/25.000, đáp ứng yêu cầu kỹ thuật của Thông tư 25/2014/TT-BTNMT. So với phương pháp toàn đạc điện tử, GPS cho độ chính xác cao hơn khoảng 15-20%.

2. Hiệu quả thi công: Thời gian thi công lưới khống chế bằng công nghệ GPS giảm khoảng 30% so với phương pháp toàn đạc điện tử, mật độ điểm lưới đạt yêu cầu với số lượng điểm ít hơn nhưng vẫn đảm bảo độ phủ và độ chính xác.

3. Hiệu quả kinh tế: Chi phí nhân công và thiết bị khi sử dụng công nghệ GPS giảm khoảng 25% so với phương pháp truyền thống, nhờ giảm thời gian thi công và số lượng nhân lực cần thiết.

4. Thuận lợi và khó khăn trong sử dụng GPS động thời gian thực: Thuận lợi là tăng năng suất đo, giảm thời gian xử lý số liệu; khó khăn gồm yêu cầu khu vực đo phải thông thoáng, không bị che khuất tín hiệu vệ tinh, và hạn chế về tầm hoạt động của thiết bị Radio Link (khoảng 5-10 km).

Thảo luận kết quả

Nguyên nhân độ chính xác cao của công nghệ GPS đo tĩnh là do sử dụng kỹ thuật đo pha sóng tải, loại trừ được nhiều nguồn sai số như sai số đồng hồ, sai số quỹ đạo vệ tinh và ảnh hưởng khí quyển. Kết quả này phù hợp với các nghiên cứu ứng dụng GPS trong xây dựng lưới khống chế tại các quốc gia trong khu vực Châu Á – Thái Bình Dương.

So sánh với phương pháp toàn đạc điện tử, GPS không chỉ nâng cao độ chính xác mà còn giảm thiểu thời gian thi công và chi phí nhân công, góp phần nâng cao hiệu quả kinh tế cho công tác đo đạc bản đồ địa chính. Tuy nhiên, việc sử dụng GPS động thời gian thực còn gặp hạn chế do điều kiện tự nhiên phức tạp tại khu vực miền núi như Thạch Khoán, đòi hỏi phải khảo sát kỹ lưỡng và có giải pháp khắc phục.

Dữ liệu có thể được trình bày qua biểu đồ so sánh sai số trung phương vị trí điểm và thời gian thi công giữa hai phương pháp, cũng như bảng tổng hợp chi phí nhân công và thiết bị.

Đề xuất và khuyến nghị

1. Triển khai rộng rãi công nghệ GPS đo tĩnh trong xây dựng lưới khống chế đo vẽ bản đồ địa chính tại các xã miền núi như Thạch Khoán nhằm nâng cao độ chính xác và hiệu quả kinh tế. Thời gian thực hiện: 1-2 năm; Chủ thể: Sở Tài nguyên và Môi trường tỉnh Phú Thọ phối hợp với các đơn vị đo đạc.

2. Đào tạo chuyên sâu kỹ thuật viên về công nghệ GPS và xử lý số liệu để nâng cao năng lực thực hiện đo đạc và bình sai lưới, đảm bảo chất lượng kết quả. Thời gian: 6-12 tháng; Chủ thể: Trường Đại học Nông Lâm Thái Nguyên và các trung tâm đào tạo chuyên ngành.

3. Khảo sát và lựa chọn khu vực đo phù hợp cho công nghệ GPS động thời gian thực, đặc biệt chú trọng vùng có địa hình thông thoáng, hạn chế che khuất tín hiệu vệ tinh. Thời gian: liên tục trong quá trình triển khai; Chủ thể: Đơn vị đo đạc và quản lý địa phương.

4. Đầu tư nâng cấp hệ thống trạm thu phát Radio Link mở rộng phạm vi hoạt động GPS RTK, giảm thiểu hạn chế về tầm hoạt động, tăng năng suất đo đạc. Thời gian: 2-3 năm; Chủ thể: Sở Tài nguyên và Môi trường, các đơn vị công nghệ.

Đối tượng nên tham khảo luận văn

1. Cán bộ quản lý đất đai tại các sở, phòng Tài nguyên và Môi trường: Nghiên cứu cung cấp cơ sở khoa học để áp dụng công nghệ GPS trong quản lý đất đai, nâng cao hiệu quả công tác đo đạc bản đồ địa chính.

2. Chuyên gia và kỹ thuật viên đo đạc bản đồ: Hướng dẫn chi tiết về quy trình thiết kế, đo đạc, xử lý số liệu và bình sai lưới khống chế bằng công nghệ GPS, giúp nâng cao kỹ năng chuyên môn.

3. Các nhà nghiên cứu trong lĩnh vực trắc địa - bản đồ và công nghệ GIS: Cung cấp dữ liệu thực nghiệm và phân tích so sánh giữa các phương pháp đo đạc truyền thống và hiện đại, làm cơ sở cho các nghiên cứu tiếp theo.

4. Các đơn vị tư vấn, doanh nghiệp đo đạc bản đồ: Tham khảo để áp dụng công nghệ GPS hiệu quả trong các dự án xây dựng bản đồ địa chính, giảm chi phí và tăng năng suất thi công.

Câu hỏi thường gặp

1. Công nghệ GPS đo tĩnh có ưu điểm gì so với phương pháp toàn đạc điện tử?
   Công nghệ GPS đo tĩnh cho độ chính xác cao hơn (đến centimet), không phụ thuộc nhiều vào điều kiện thời tiết, giảm thời gian thi công và chi phí nhân công. Ví dụ, tại xã Thạch Khoán, GPS giảm thời gian thi công khoảng 30%.

2. Thời gian đo đạc bằng GPS tĩnh thường kéo dài bao lâu?
   Thời gian đo tĩnh thường từ 30 phút đến vài giờ để đảm bảo thu đủ tín hiệu vệ tinh và xác định số nguyên đa trị, giúp đạt độ chính xác cao nhất.

3. Có những khó khăn gì khi sử dụng GPS động thời gian thực tại khu vực miền núi?
   Khó khăn gồm tín hiệu vệ tinh bị che khuất do địa hình phức tạp, hạn chế tầm hoạt động của thiết bị Radio Link (khoảng 5-10 km), đòi hỏi khu vực đo phải thông thoáng.

4. Lưới khống chế đo vẽ cần đạt những tiêu chuẩn kỹ thuật nào?
   Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí điểm sau bình sai ≤ 5 cm, sai số trung phương tương đối cạnh ≤ 1/25.000, sai số khép tương đối ≤ 1/10.000.

5. Làm thế nào để xử lý sai số trong số liệu GPS?
   Sử dụng phương pháp bình sai lưới GPS dựa trên phương pháp bình phương tối thiểu, kiểm tra và loại bỏ số liệu kém chất lượng, áp dụng các mô hình hiệu chỉnh sai số khí quyển và đồng hồ.

Kết luận

• Công nghệ GPS đo tĩnh đã được ứng dụng thành công trong xây dựng lưới khống chế đo vẽ bản đồ địa chính xã Thạch Khoán, đạt độ chính xác ≤ 5 cm, vượt trội so với phương pháp toàn đạc điện tử truyền thống.
• Việc áp dụng GPS giúp giảm thời gian thi công khoảng 30% và chi phí nhân công khoảng 25%, nâng cao hiệu quả kinh tế cho công tác đo đạc.
• Thuận lợi trong sử dụng GPS động thời gian thực là tăng năng suất đo, nhưng cần khắc phục khó khăn về điều kiện địa hình và tín hiệu vệ tinh.
• Đề xuất triển khai rộng rãi công nghệ GPS, đào tạo kỹ thuật viên và đầu tư hệ thống trạm thu phát để nâng cao chất lượng và phạm vi ứng dụng.
• Các bước tiếp theo bao gồm mở rộng nghiên cứu tại các xã khác, hoàn thiện quy trình kỹ thuật và xây dựng hệ thống hỗ trợ kỹ thuật cho công tác đo đạc bản đồ địa chính.

Hành động ngay: Các đơn vị quản lý và đo đạc cần phối hợp triển khai áp dụng công nghệ GPS đo tĩnh trong các dự án bản đồ địa chính để nâng cao hiệu quả quản lý đất đai và phát triển kinh tế địa phương.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN TÀI LIỆU. CÔNG TÁC THÀNH LẬP BẢN ĐỒ ĐỊA CHÍNH .1 Hệ thống lưới khống chế. TỔNG QUAN VỀ CÔNG NGHỆ GPS .1 Quá trình hình thành. Cấu trúc hệ thống GPS.

Nguyên lý định vị GPS. Các nguồn sai số. Những kỹ thuật đo GPS .8 Xử lý số liệu .9 Bình sai lưới GPS. CƠ SỞ KHOA HỌC CỦA ỨNG DỤNG CÔNG NGHỆ GPS TRONG THÀNH LẬP LƯỚI KHỐNG CHẾ.

Ứng dụng công nghệ GPS đo tĩnh để thành lập lưới không chế địa chính. Các dạng lưới ứng dụng đo tĩnh trong công nghệ GPS để thành lập lưới không chế địa chính. Tam giác đơn, chuỗi tam giác, tứ giác.TÌNH HÌNH NGHIÊN CỨU ỨNG DỤNG HỆ THỐNG ĐỊNH VỊ TOÀN CẦU TRÊN THẾ GIỚI VÀ TẠI VIỆT NAM .1 Trên thế giới .2 Tình hình nghiên cứu ứng dụng công nghệ định vị toàn cầu ở Việt Nam .3 Các ứng dụng khác: .33 CHƯƠNG 2: ĐỐI TƯỢNG, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU. Đối tượng và phạm vi nghiên cứu.

Nội dung nghiên cứu. Khái quát địa bàn nghiên cứu. Thu thập các tài liệu hiện có của khu đo. Ứng dụng GPS thành lập lưới khống chế đo vẽ cho xã Thạch Khoán.

So sánh với công nghệ thành lập lưới đo vẽ bằng máy đo GPS và máy toàn đạc điện tử. Thuận lợi, khó khăn trong sử dụng công nghệ GPS đo động thời gian thực và đề xuất giải pháp. Phương pháp nghiên cứu và xử lý số liệu. Phương pháp thu thập số liệu thứ cấp.

Phương pháp thu thập số liệu sơ cấp.36 CHƯƠNG 3: KẾT QUẢ NGHIÊN CỨU VÀ THẢO LUẬN. Khái quát đặc điểm khu đo. Vị trí địa lý .2 Đặc điểm địa hình, địa vật. Dân cư, kinh tế xã hội .4 Văn hóa, giáo dục và y tế.

Hệ thống các điểm tọa độ cấp Nhà nước, điểm tọa độ địa chính có trong khu vực. Các tư liệu bản đồ hiện có. Ứng dụng công nghệ GPS thành lập lưới khống chế đo vẽ và so sánh với công nghệ đo bằng máy toàn đạc điện tử. Cơ sở pháp lý xây dựng và đánh giá chất lượng lưới khống chế đo vẽ bằng công nghệ GPS tại xã Thạch Khoán huyện Thanh Sơn Tỉnh Phú Thọ.

Quy trình thành lập lưới. Kết quả khảo sát thiết kế mạng lưới khống chế đo vẽ lập bằng Công nghệ GPS.Công tác đo lưới đo vẽ thành lập bằng công nghệ GPS. Kết quả bình sai lưới địa chính thành lập bằng công nghệ GPS .3 So sánh phương pháp thành lập lưới đo vẽ bằng máy đo GPS với phương pháp đo bằng máy toàn đạc điện tử. Thuận lợi, khó khăn và giải pháp .63 KẾT LUẬN VÀ KIẾN NGHỊ .64 TÀI LIỆU THAM KHẢO .66 e vi DANH MỤC CÁC BẢNG Bảng 2.

Chỉ tiêu kỹ thuật cơ bản chung của lưới khống chế đo vẽ. Thống kê hiện trạng mốc tọa độ Nhà nước, mốc địa chính. Thống kê các loại bản đồ hiện có của xã. Khối lượng nhân công dự kiến .4: Bảng trị đo gia số tọa độ và các chỉ tiêu sai số .5: Bảng sai số khép hình .6: Bảng trị bình sai, số hiệu chỉnh, sai số đo gia số tọa độ .7: Bảng tọa độ vuông góc không gian sau bình sai .8: Bảng tọa độ trắc địa sau bình sai .9: Bảng kết quả tọa độ phẳng và độ cao sau bình sai .10: Bảng chiều dài cạnh, phương vị và chênh cao sau bình sai .11: So sánh số liệu đạt được với các văn bản quy định hiện hành .12: So sánh hạng mục công việc giữa hai phương pháp .60 thành lập lưới đo vẽ .13: So sánh các yếu tố gây sai số của hai phương pháp thành lập lưới.14: So sánh thời gian thi công, mật độ điểm lưới của hai phương pháp .15: So sánh hiệu quả kinh tế của hai phương án thi công lưới (máy đo GPS và máy toàn đạc điện tử) .62 e vii DANH MỤC CÁC HÌNH Hình 1.

Cấu trúc của hệ thống GPS. Vệ tinh GPS đang bay trên quĩ đạo quanh Trái đất. Mạng lưới các trạm điều khiển của hệ thống GPS từ sau năm 2005. Cấu trúc tín hiệu GPS.

Kỹ thuật giải đa trị tại các máy thu. Kỹ thuật định vị tương đối. Kỹ thuật định vị tương đối .1: Quy trình thành lập lưới khống chế đo vẽ .2: Đồ hình đo nối được thiết kế tạo thành các cặp .3 Cài đặt hệ tọa độ VN 2000 và Kinh tuyến trục .4 Đặt tên file và chọn thông số hệ tọa độ .5 Quá trình tính tất cả các cạnh .6 Quá trình xử lý loại bỏ tín hiệu nhiễu không tin cậy.7 Quá trình đặt lại các thông số Mask Angle( góc ngưỡng); Variance Rate (giá trị RATIO>1,5); Epoch Inverval (thời gian giãn cách ghi tín hiệu); Gross Error (hệ số lọc nhiễu>2,5) xử lý các cạnh chưa đạt .8 Quá trình kiểm tra thời gian đồng bộ khi cần thiết.Tính cấp thiết của đề tài Phát triển và ứng dụng khoa học công nghệ trong mọi lĩnh vực của cuộc sống, xã hội được coi là con đường nhanh nhất để rút ngắn thời gian thực hiện sự nghiệp công nghiệp hóa, hiện đại hóa đất nước. Đây cũng chính là vấn đề đang được toàn đảng, toàn dân hết sức quan tâm, khi mà khoa học công nghệ đang từng ngày mở rộng với sự phát triển của nền kinh tế tri thức trong thời đại mới, thời kỳ hội nhập.

Hệ thống định vị toàn cầu GPS là hệ thống định vị, dẫn đường sử dụng các vệ tinh nhân tạo được Bộ Quốc phòng Mỹ triển khai từ những năm đầu thập kỷ 70. Ban đầu, hệ thống này được dùng cho mục đích quân sự nhưng sau đó đã được thương mại hóa, từ năm 1980 hệ thống định vị toàn cầu GPS đã được sử dụng vào mục đích dân sự. Ngày nay, trong rất nhiều lĩnh vực của đời sống kinh tế, xã hội đã và đang áp dụng công nghệ GPS. Trong ngành trắc địa, công nghệ GPS đã mở ra thời kỳ mới, đã thay thế công nghệ truyền thống trong việc thành lập và xây dựng mạng lưới tọa độ các cấp.

Với ngành trắc địa bản đồ thì đây là cuộc cách mạng thực sự về cả kỹ thuật, chất lượng cũng như hiệu quả kinh tế trên phạm vi toàn thế giới nói chung và ở Việt Nam nói riêng. Hệ thống định vị toàn cầu GPS đã được công nhận và sử dụng rộng rãi như một công nghệ tin cậy, hiệu quả trong trắc địa bản đồ bởi các tính ưu việt sau: Có thể xác định tọa độ của các điểm từ điểm gốc khác mà không cần thông hướng; độ chính xác đo đạc ít phụ thuộc vào điều kiện thời tiết (có thể đo trong mọi điều kiện thời tiết); việc xác định tọa độ các điểm rất nhanh chóng, tính chính xác cao, ở bất kỳ vị trí nào trên trái đất; kết quả đo đạc có thể tính trong hệ tọa độ toàn cầu hoặc hệ tọa độ địa phương bất kỳ. Công tác quản lý Nhà nước về đất đai trong giai đoạn hiện nay cũng như trong tương lai lâu dài luôn giữ vai trò quan trọng trong việc phát triển kinh tế - xã hội, bảo vệ môi trường, giữ vững an ninh, quốc phòng và toàn vẹn lãnh thổ quốc gia. Khảo sát, đo đạc, lập bản đồ địa chính là một trong những nội dung quản lý nhà nước về đất đai đã được ghi tại khoản 3, Điều 22 của Luật đất đai 2013.

Nội dung chức năng, nhiệm vụ, quyền hạn của các cấp, các ngành trong việc thực hiện khảo e 2 sát, đo đạc, lập và quản lý bản đồ địa chính đã được quy định tại Điều 23 của Luật đất đai 2013. Căn cứ Luật đất đai năm 2013, ngày 29 tháng 11 năm 2013, Nghị định 43/2014/NĐ-CP ngày 15 tháng 05 năm 2014 của Chính phủ quy định chi tiết thi hành một số điều của Luật Đất đai; Căn cứ Nghị định số 21/2013/NĐ-CP ngày 04 tháng 03 năm 2013 của Chính Phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Tài nguyên và Môi trường; Bộ Tài nguyên và Môi rường ban hành Thông tư 25/2014/TT-BTNMT ngày 19/05/2014 về quy định các yêu cầu kỹ thuật cơ bản của việc lập, chỉnh lý, quản lý, sử dụng bản đồ địa chính tỷ lệ 1:200, 1:500, 1:1000, 1:2000, 1:5000, và 1:10000 và trích đo địa chính thửa đất thay thế Quy phạm thành lập bản đồ địa chính trước đây. Tỉnh Phú Thọ nói chung huyện Thanh Sơn nói riêng những năm qua có tốc độ phát triển kinh tế tương đối nhanh kéo theo nhu cầu sử dụng đất ngày càng tăng. Chính vì thế nhu cầu bức thiết trong quản lý đất đai của huyện là phải thành lập được bản đồ địa chính (BĐĐC) có độ chính xác cao cho toàn huyện.

Được sự quan tâm của UBND tỉnh Phú Thọ, Sở Tài nguyên và Môi trường đã cho triển khai đo đạc lập bản đồ địa chính của các xã trong địa bàn huyện Thanh Sơn nói chung trong đó cụ thể có xã Thạch Khoán nói riêng. Cùng với xu thế của thế giới mở rộng khả năng sử dụng công nghệ vào sản xuất trong đó có công nghệ định vị toàn cầu GPS, góp phần đưa công nghệ mới vào sản xuất. Với những lý do trên được sự phân công của Phòng đào tạo - Đào tạo sau đại học Trường Đại Học Nông Lâm Thái Nguyên tôi thực hiện đề tài: “Nghiên cứu ứng dụng công nghệ GPS trong xây dựng lưới khống chế phục vụ đo vẽ bản đồ địa chính trên địa bàn xã Thạch Khoán, huyện Thanh Sơn, tỉnh Phú Thọ”. Mục tiêu - Sử dụng công nghệ GPS đo tĩnh thành lập lưới khống chế đo vẽ phục vụ công tác thành lập bản đồ địa chính xã Thạch Khoán, huyệnThanh Sơn, tỉnh Phú Thọ.

- Đánh giá hiệu quả của việc công nghệ GPS với công nghệ Toàn đạc điện tử truyền thống. e 3 - Thuận lợi, khó khăn trong sử dụng công nghệ GPS đo động thời gian thực và đề xuất giải pháp 3. Tính khoa học và thực tiễn của đề tài -Dựa trên sự phát triển của khoa học kỹ thuật trong đó có công nghệ GPS để xây dựng lưới không chế đo vẽ thay thế cho phương pháp xây dựng lưới truyền thống, góp phần đưa công nghệ mới vào sản xuất nhằm nâng cao độ chính xác, mang lại hiệu quả kinh tế - kỹ thuật trong thực tế sản xuất khi xây dựng lưới khống chế trắc địa nói chung và lưới khống chế đo vẽ bản đồ địa chính ở khu vực xã Thạch Khoán,huyện Thanh Sơn, tỉnh Phú Thọ nói riêng.
