Nghiên Cứu Ứng Dụng Kỹ Thuật CAD/CAM Trong Chế Tạo Khuôn Mẫu Chính Xác

Chuyên khảo kỹ thuật phân tích Nghiên ứu ứng dụng kỹ thuật cadcam trong hế tạo khuôn mẫu hính xá, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Đinh Phú Công
• Người hướng dẫn: PGS, TS: Tăng Huy
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Công Nghệ Chế Tạo Máy
• Đề tài: Nghiên Cứu Ứng Dụng CAD/CAM Trong Thiết Kế Khuôn Mẫu Chính Xác
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Phú Thọ

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÔNG NGHỆ CAD/CAM
• 1.1. Giới thiệu chung
• 1.2. Các định nghĩa về CAD, CAM, CAE
• 1.2.1. CAD
• 1.2.2. CAM
• 1.2.3. CAE
• 1.3. Các thành phần của hệ thống CAD/CAM/CAE
• 1.3.1. Phần cứng
• 1.3.2. Phần mềm

Tóm tắt

I. Tổng Quan Công Nghệ CAD CAM trong Thiết Kế Khuôn Mẫu Chính Xác

Công nghiệp hiện đại đòi hỏi sản phẩm chất lượng cao hơn, giá thành thấp hơn và thời gian chế tạo ngắn hơn. Để đạt được điều này, cần ứng dụng khả năng của máy tính để tự động hóa và kết hợp các kỹ thuật sản xuất. CAD (Computer-Aided Design), CAM (Computer-Aided Manufacturing), và CAE (Computer-Aided Engineering) đóng vai trò quan trọng trong chu kỳ sản xuất. Chu kỳ sản xuất bao gồm hai phần chính: quá trình thiết kế và quá trình gia công. Quá trình thiết kế bao gồm tổng hợp (nhận diện nhu cầu, biểu diễn đặc tính) và phân tích (tối ưu hóa thiết kế). Bản thiết kế được hoàn thiện sau khi tối ưu hóa, sau đó đến giai đoạn gia công mẫu (nếu cần) bằng công nghệ tạo mẫu nhanh. Công nghệ này xây dựng mẫu bằng cách xếp lớp vật liệu trực tiếp từ dữ liệu CAD, giảm thiểu thời gian và chi phí. "Ngày nay công nghệ chế tạo mẫu không còn là vấn đề khó khăn đối với kỹ thuật nhờ công nghệ tạo mẫu nhanh."

1.1. Vai trò của CAD CAM trong quy trình sản xuất khuôn mẫu

CAD/CAM đóng vai trò then chốt trong việc rút ngắn thời gian thiết kế và sản xuất. CAD cung cấp công cụ thiết kế, mô hình hóa, và tạo bản vẽ kỹ thuật. CAM sử dụng dữ liệu CAD để lập kế hoạch sản xuất, điều khiển máy CNC, và kiểm tra chất lượng. Sự kết hợp giữa CAD và CAM tạo nên quy trình sản xuất hiệu quả, giảm thiểu sai sót và tối ưu hóa năng suất. Các phần mềm như Mastercam, Cimatron, Catia, Proengineer được ứng dụng rộng rãi. Điều này giúp gia công các chi tiết có biên dạng phức tạp, vốn khó thực hiện bằng phương pháp truyền thống. Ứng dụng CAD/CAM đã giải quyết được các khó khăn trước đây và đem lại hiệu quả kinh tế rất cao.

1.2. Ưu điểm vượt trội của công nghệ CAD CAM hiện đại

Công nghệ CAD/CAM mang lại nhiều ưu điểm so với phương pháp truyền thống. Độ chính xác được cải thiện đáng kể, giảm thiểu sai số trong quá trình gia công. Thời gian sản xuất được rút ngắn nhờ tự động hóa và tối ưu hóa quy trình. Khả năng gia công các chi tiết phức tạp được nâng cao, mở ra nhiều cơ hội sáng tạo trong thiết kế. Chi phí sản xuất giảm do giảm thời gian, nhân công và vật liệu thừa. Sản xuất khuôn mẫu bằng CAD/CAM đạt độ chính xác cao và chất lượng ổn định.

II. Cách Giải Quyết Thách Thức Thiết Kế Khuôn Mẫu Nhựa với CAD CAM

Việc chế tạo các chi tiết có biên dạng phức tạp, đặc biệt là lòng khuôn và lõi khuôn, đặt ra nhiều thách thức. Các phương pháp truyền thống phụ thuộc nhiều vào tay nghề người thợ, tốn thời gian và độ chính xác không cao. Công nghệ CAD/CAM giúp giải quyết những vấn đề này bằng cách tự động hóa quy trình thiết kế và gia công. Các phần mềm CAD/CAM cho phép tạo ra các mô hình 3D chính xác, mô phỏng quá trình gia công và tối ưu hóa đường chạy dao. Điều này giúp giảm thiểu sai sót, nâng cao chất lượng sản phẩm và rút ngắn thời gian sản xuất. Mastercam là một trong những phần mềm CAD/CAM phổ biến được sử dụng rộng rãi trong ngành khuôn mẫu. "Việc chế tạo các chi tiết có biên dạng phức tạp kéo theo của lòng khuôn và lõi khuôn cũng phức tạp dẫn đến việc gia công chúng theo các phương pháp truyền thống gặp rất nhiều khó khăn."

2.1. Thiết kế khuôn nhựa phức tạp với phần mềm CAD chuyên dụng

Phần mềm CAD chuyên dụng cung cấp các công cụ mạnh mẽ để thiết kế khuôn nhựa. Các tính năng như tạo khối, bề mặt, và lắp ráp giúp người thiết kế tạo ra mô hình 3D chính xác của khuôn. Khả năng mô phỏng quá trình ép phun giúp phát hiện và khắc phục các vấn đề tiềm ẩn. Phần mềm CAD cũng hỗ trợ tạo bản vẽ kỹ thuật chi tiết, cần thiết cho quá trình gia công. Thiết kế khuôn nhựa trở nên dễ dàng và hiệu quả hơn với sự hỗ trợ của phần mềm CAD. Dữ liệu CAD có thể được sử dụng trực tiếp trong phần mềm CAM để lập trình gia công.

2.2. Tối ưu hóa quy trình gia công khuôn mẫu bằng phần mềm CAM

Phần mềm CAM đóng vai trò quan trọng trong việc lập trình gia công khuôn mẫu. CAM tự động tạo ra các đường chạy dao tối ưu, giảm thiểu thời gian gia công và nâng cao chất lượng bề mặt. CAM có thể mô phỏng quá trình gia công, giúp phát hiện và khắc phục các va chạm và sai sót. CAM cũng hỗ trợ gia công các chi tiết phức tạp, như các bề mặt cong và rãnh sâu. Gia công khuôn mẫu bằng CAM giúp tăng năng suất và giảm chi phí. Ngoài ra, việc sử dụng CAM sẽ giảm phụ thuộc vào kinh nghiệm của người vận hành máy CNC.

2.3 Ứng dụng CAE Phân tích phần tử hữu hạn trong thiết kế khuôn

CAE giúp phân tích và dự đoán hành vi của khuôn dưới các điều kiện khác nhau như nhiệt độ, áp suất và lực tác động. Thông qua mô phỏng, CAE analysis xác định các điểm yếu trong thiết kế, cho phép kỹ sư tối ưu hóa hình dạng và vật liệu khuôn trước khi sản xuất thực tế. Điều này không chỉ giảm chi phí thử nghiệm mà còn đảm bảo tuổi thọ và hiệu suất của khuôn. CAE, đặc biệt là phương pháp phần tử hữu hạn (FEM), cho phép mô phỏng sự biến dạng, ứng suất và nhiệt độ trong khuôn, giúp cải thiện chất lượng sản phẩm cuối cùng.

III. Hướng Dẫn Thiết Kế và Gia Công Khuôn Mẫu Chính Xác với Mastercam

Mastercam là một trong những phần mềm CAD/CAM phổ biến nhất trong ngành khuôn mẫu. Phần mềm này cung cấp đầy đủ các công cụ để thiết kế, lập trình gia công, và mô phỏng quá trình sản xuất. Với Mastercam, người dùng có thể tạo ra các mô hình 3D phức tạp, tối ưu hóa đường chạy dao, và kiểm tra chương trình gia công trước khi đưa vào máy CNC. Mastercam cũng hỗ trợ nhiều loại máy CNC khác nhau, từ máy phay, máy tiện đến máy cắt dây. "Nắm bắt được tình hình đó, em đã đi đến quyết định nghiên cứu đề tài: “Nghiên cứu ứng dụng phần mềm CAD/CAM master cam trong thiết kế và gia công khuôn cho sản phẩm vỏ kíp nổ ”.

3.1. Tạo mô hình 3D cho khuôn mẫu bằng Mastercam CAD Modeling

Mastercam CAD cung cấp các công cụ mạnh mẽ để tạo mô hình 3D cho khuôn mẫu. Người dùng có thể sử dụng các lệnh tạo khối, bề mặt, và đường cong để xây dựng hình dạng phức tạp. Mastercam cũng hỗ trợ nhập các mô hình 3D từ các phần mềm CAD khác. CAD Modeling trong Mastercam cho phép tạo ra các mô hình chính xác, cần thiết cho quá trình gia công.

3.2. Lập trình gia công CNC khuôn mẫu với Mastercam CAM Milling

Mastercam CAM cho phép lập trình gia công CNC khuôn mẫu một cách dễ dàng và hiệu quả. Người dùng có thể chọn các chiến lược gia công khác nhau, như phay thô, phay tinh, và khoan. Mastercam tự động tạo ra các đường chạy dao tối ưu, giảm thiểu thời gian gia công và nâng cao chất lượng bề mặt. CAM Milling trong Mastercam giúp tạo ra các chương trình CNC chính xác, đảm bảo chất lượng sản phẩm.

3.3 Mô phỏng và kiểm tra chương trình gia công trên Mastercam

Mastercam tích hợp công cụ mô phỏng cho phép xem trước quá trình gia công trên máy ảo, giúp kỹ thuật viên phát hiện và sửa chữa lỗi trước khi thực hiện trên máy thật. Việc này giảm thiểu rủi ro hỏng hóc, tiết kiệm thời gian và chi phí. Khả năng mô phỏng va chạm và phân tích đường chạy dao đảm bảo quá trình gia công diễn ra an toàn và hiệu quả. Thông qua mô phỏng, người dùng có thể tối ưu hóa chương trình gia công để đạt được kết quả tốt nhất.

IV. Bí Quyết Tối Ưu Hóa Thiết Kế Khuôn bằng CAD CAM Vật Liệu Độ Chính Xác

Việc lựa chọn vật liệu phù hợp và đảm bảo độ chính xác cao là yếu tố then chốt để tạo ra khuôn mẫu chất lượng. CAD/CAM giúp tối ưu hóa quá trình này bằng cách cung cấp các công cụ phân tích và mô phỏng. Phần mềm CAD có thể tính toán ứng suất và biến dạng của khuôn, giúp lựa chọn vật liệu phù hợp. Phần mềm CAM có thể tạo ra các đường chạy dao chính xác, đảm bảo độ chính xác của sản phẩm. Vật liệu khuôn mẫu và độ chính xác gia công là hai yếu tố quan trọng cần được xem xét kỹ lưỡng trong quá trình thiết kế và sản xuất. "Tuỳ thuộc vào các đặc tính sử dụng của sản phẩm mà quá trình phân tích có thể tập trung vào các vấn đề chính như: phân tích ứng suất để kiểm tra bền của sản phẩm, việc phân tích kiểm tra tác động để kiểm tra va chạm giữa các chi tiết trong quá trình lắp ghép…"

4.1. Lựa chọn vật liệu khuôn mẫu phù hợp với ứng dụng

Việc lựa chọn vật liệu khuôn mẫu phụ thuộc vào nhiều yếu tố, như loại nhựa sử dụng, số lượng sản phẩm cần sản xuất, và độ phức tạp của chi tiết. Các vật liệu phổ biến bao gồm thép, nhôm, và hợp kim. Thép có độ bền cao và chịu được nhiệt độ cao, phù hợp cho các ứng dụng đòi hỏi độ chính xác và tuổi thọ cao. Nhôm có trọng lượng nhẹ và dễ gia công, phù hợp cho các ứng dụng số lượng nhỏ. Vật liệu khuôn mẫu cần được lựa chọn kỹ lưỡng để đảm bảo chất lượng và tuổi thọ của khuôn.

4.2. Đảm bảo độ chính xác gia công khuôn mẫu với CNC

Gia công CNC đảm bảo độ chính xác cao trong quá trình sản xuất khuôn mẫu. Máy CNC có thể gia công các chi tiết phức tạp với độ chính xác đến micromet. Lập trình gia công bằng phần mềm CAM giúp tối ưu hóa đường chạy dao, giảm thiểu sai sót và nâng cao chất lượng bề mặt. Độ chính xác gia công là yếu tố quan trọng để đảm bảo sản phẩm cuối cùng đáp ứng yêu cầu kỹ thuật.

4.3. Ứng dụng thiết kế ngược Reverse Engineering trong CAD CAM

Thiết kế ngược (Reverse Engineering) cho phép tạo ra mô hình CAD từ một sản phẩm vật lý đã có. Bằng cách sử dụng máy quét 3D hoặc các phương pháp đo lường khác, kỹ sư có thể thu thập dữ liệu hình học của sản phẩm, sau đó chuyển đổi dữ liệu này thành mô hình CAD. Quá trình này đặc biệt hữu ích khi không có bản vẽ gốc hoặc cần cải tiến một sản phẩm hiện có. CAD/CAM hỗ trợ quá trình thiết kế ngược bằng cách cung cấp các công cụ để xử lý dữ liệu quét và tạo ra mô hình CAD chính xác.

V. Nghiên Cứu Ứng Dụng CAD CAM Kết Quả và Đánh Giá Hiệu Quả

Nghiên cứu ứng dụng CAD/CAM trong thiết kế khuôn mẫu mang lại kết quả tích cực. Thời gian thiết kế và sản xuất được rút ngắn đáng kể, chi phí sản xuất giảm, và chất lượng sản phẩm được nâng cao. Các công ty ứng dụng CAD/CAM có lợi thế cạnh tranh lớn trên thị trường. Việc đầu tư vào công nghệ CAD/CAM là một quyết định đúng đắn, mang lại lợi ích lâu dài. "Ở nước ta, việc sản xuất các sản phẩm tư nhựa phục vụ cho đời sống cũng như trong kỹ thuật đang được phát triển mạnh mẽ, số lượng các cơ sở sản xuất ứng dụng phương pháp gia công mới ngày càng nhiều, gia công được các chi tiết có biên dạng phức tạp."

5.1. So sánh hiệu quả giữa CAD CAM và phương pháp truyền thống

So sánh CAD/CAM với phương pháp truyền thống cho thấy sự vượt trội về hiệu quả và năng suất. Thời gian thiết kế và sản xuất giảm từ 30-50%, chi phí sản xuất giảm từ 15-25%, và tỷ lệ sai sót giảm từ 50-70%. CAD/CAM giúp các công ty nâng cao năng lực cạnh tranh và đáp ứng yêu cầu khắt khe của thị trường.

5.2. Đánh giá lợi ích kinh tế khi ứng dụng CAD CAM trong sản xuất

Ứng dụng CAD/CAM mang lại nhiều lợi ích kinh tế, bao gồm giảm chi phí nhân công, giảm chi phí vật liệu, và tăng năng suất. Thời gian sản xuất ngắn hơn giúp các công ty giao hàng nhanh hơn và đáp ứng nhu cầu của khách hàng tốt hơn. CAD/CAM là một khoản đầu tư sinh lời, giúp các công ty nâng cao lợi nhuận và tăng trưởng.

5.3. Phân tích các yếu tố ảnh hưởng đến thành công của dự án CAD CAM

Thành công của một dự án CAD/CAM phụ thuộc vào nhiều yếu tố, bao gồm lựa chọn phần mềm phù hợp, đào tạo nhân viên, và xây dựng quy trình làm việc hiệu quả. Việc hợp tác chặt chẽ giữa các bộ phận thiết kế, gia công, và kiểm tra chất lượng là rất quan trọng. Yếu tố con người đóng vai trò then chốt trong việc khai thác tối đa tiềm năng của công nghệ CAD/CAM.

VI. Triển Vọng và Tương Lai của Nghiên Cứu Ứng Dụng CAD CAM Khuôn Mẫu

Công nghệ CAD/CAM tiếp tục phát triển mạnh mẽ, hứa hẹn mang lại nhiều đột phá trong lĩnh vực thiết kế khuôn mẫu. Các xu hướng mới như trí tuệ nhân tạo (AI), học máy (Machine Learning), và in 3D sẽ thay đổi cách chúng ta thiết kế và sản xuất khuôn mẫu. Việc tích hợp các công nghệ này sẽ giúp tự động hóa quy trình thiết kế, tối ưu hóa quá trình gia công, và tạo ra các sản phẩm chất lượng cao hơn. "Các thông số máy tính có khả năng lưu trữ và quản lý hồ sơ thiết kế. Công nghệ máy tính cũng được sử dụng trong quá trình gia công."

6.1. Xu hướng phát triển của phần mềm CAD CAM trong tương lai

Phần mềm CAD/CAM trong tương lai sẽ thông minh hơn, dễ sử dụng hơn, và tích hợp nhiều tính năng hơn. Trí tuệ nhân tạo (AI) và học máy (Machine Learning) sẽ giúp tự động hóa nhiều công đoạn trong quá trình thiết kế và gia công. Giao diện người dùng sẽ trực quan hơn, giúp người dùng dễ dàng làm quen và sử dụng phần mềm.

6.2. Ứng dụng Trí Tuệ Nhân Tạo AI và Học Máy Machine Learning

Ứng dụng AI và Machine Learning trong CAD/CAM cho phép tối ưu hóa thiết kế dựa trên dữ liệu lịch sử và mô phỏng. AI có thể dự đoán các vấn đề tiềm ẩn trong thiết kế và đề xuất giải pháp cải thiện. Machine Learning giúp tự động hóa quy trình lập trình gia công, giảm thời gian và công sức của người lập trình.

6.3. Tích hợp in 3D vào quy trình CAD CAM để tạo mẫu nhanh khuôn mẫu

Công nghệ in 3D cho phép tạo mẫu nhanh khuôn mẫu với chi phí thấp và thời gian ngắn. Việc tích hợp in 3D vào quy trình CAD/CAM giúp các công ty thử nghiệm nhiều thiết kế khác nhau và tìm ra giải pháp tối ưu. In 3D cũng có thể được sử dụng để sản xuất các khuôn mẫu phức tạp, không thể gia công bằng phương pháp truyền thống.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh ngành công nghiệp nhựa phát triển mạnh mẽ, sản phẩm nhựa ngày càng chiếm vị trí quan trọng trong nền kinh tế quốc dân với các tính chất ưu việt về chất lượng và độ bền. Theo ước tính, tốc độ tăng trưởng của ngành công nghiệp chế tạo khuôn đúc phun tại Việt Nam trong thập kỷ qua đạt khoảng 10-15% mỗi năm, phản ánh nhu cầu ngày càng cao về các sản phẩm nhựa đa dạng về kiểu dáng và chủng loại. Tuy nhiên, việc chế tạo các chi tiết khuôn mẫu có biên dạng phức tạp vẫn gặp nhiều khó khăn khi áp dụng các phương pháp truyền thống, dẫn đến thời gian gia công kéo dài và độ chính xác không cao.

Mục tiêu nghiên cứu của luận văn là ứng dụng kỹ thuật CAD/CAM, cụ thể là phần mềm Mastercam kết hợp với SolidWorks, nhằm thiết kế và gia công khuôn mẫu chính xác cho sản phẩm vỏ kíp nổ điện. Nghiên cứu tập trung vào việc tối ưu hóa quy trình thiết kế khuôn, lập trình gia công tự động và mô phỏng quá trình gia công nhằm nâng cao hiệu quả sản xuất, giảm thiểu sai số và rút ngắn thời gian chế tạo. Phạm vi nghiên cứu được giới hạn trong việc thiết kế và gia công khuôn mẫu cho sản phẩm vỏ kíp nổ điện tại một số cơ sở sản xuất trong nước, với dữ liệu thu thập và phân tích trong giai đoạn 2012-2013.

Ý nghĩa của nghiên cứu được thể hiện qua việc cải thiện các chỉ số về độ chính xác khuôn (đạt sai số dưới 0.05 mm), giảm thời gian gia công khuôn khoảng 20-30% so với phương pháp truyền thống, đồng thời nâng cao năng suất và chất lượng sản phẩm cuối cùng. Kết quả nghiên cứu góp phần thúc đẩy ứng dụng công nghệ CAD/CAM trong ngành công nghệ chế tạo máy, đặc biệt trong lĩnh vực chế tạo khuôn mẫu chính xác.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên ba lý thuyết và mô hình nghiên cứu chính trong lĩnh vực công nghệ chế tạo máy:

1. Lý thuyết CAD/CAM/CAE: CAD (Computer-Aided Design) hỗ trợ thiết kế và mô hình hóa hình học chi tiết; CAM (Computer-Aided Manufacturing) quản lý và điều khiển quá trình gia công; CAE (Computer-Aided Engineering) phân tích kỹ thuật và tối ưu hóa thiết kế thông qua mô phỏng phần tử hữu hạn (FEM). Ba hệ thống này phối hợp tạo thành chu trình sản xuất tích hợp, giúp giảm thời gian và chi phí sản xuất.

2. Mô hình lập quy trình công nghệ gia công: Bao gồm các bước khảo sát hình dạng chi tiết, xác định phôi, lựa chọn thiết bị gia công, thiết kế đồ gá, sắp xếp thứ tự nguyên công và kiểm tra tính khả thi. Mô hình này được áp dụng trong cả phương pháp thủ công và tự động hóa bằng phần mềm CAPP.

3. Khái niệm thiết kế khuôn mẫu chính xác: Tập trung vào các yếu tố như thiết kế bề dày thành khuôn, góc thoát, hệ thống chốt đẩy, hệ thống làm nguội và hệ thống dẫn nhựa. Các khái niệm này đảm bảo khuôn có độ bền cao, khả năng tháo lắp dễ dàng và chất lượng sản phẩm nhựa đạt yêu cầu.

Các khái niệm chuyên ngành được sử dụng bao gồm: góc đẩy (draft angle), hệ thống chốt đẩy (ejector system), mô hình phần tử hữu hạn (FEM), lập trình NC (Numerical Control), và mô hình hóa tham số trong CAD.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ quá trình thiết kế và gia công thực tế tại các cơ sở sản xuất khuôn mẫu, kết hợp với dữ liệu mô phỏng trên phần mềm SolidWorks và Mastercam. Cỡ mẫu nghiên cứu bao gồm một bộ khuôn mẫu điển hình cho sản phẩm vỏ kíp nổ điện, được thiết kế và gia công trong giai đoạn 2012-2013.

Phương pháp phân tích bao gồm:

• Thiết kế mô hình 3D bằng SolidWorks, sử dụng các lệnh tạo khối và hiệu chỉnh để dựng hình chi tiết khuôn.
• Phân tích góc đẩy và các đặc tính khuôn bằng công cụ Draft Angle Analysis để đảm bảo khả năng tháo khuôn.
• Lập trình gia công tự động trên phần mềm Mastercam X3, bao gồm lựa chọn dao cắt, thiết lập đường chạy dao, mô phỏng gia công và xuất file NC.
• Mô phỏng quá trình gia công để đánh giá quỹ đạo dao, tốc độ cắt và các thông số công nghệ nhằm tối ưu hóa quy trình.
• So sánh kết quả gia công thực tế với mô phỏng để đánh giá độ chính xác và hiệu quả của phương pháp.

Timeline nghiên cứu kéo dài khoảng 12 tháng, từ khâu thiết kế mô hình, lập trình gia công đến thử nghiệm và đánh giá sản phẩm cuối cùng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Thiết kế khuôn mẫu chính xác với phần mềm CAD: Việc sử dụng SolidWorks cho phép tạo lập mô hình 3D chi tiết với độ chính xác cao, hỗ trợ phân tích góc đẩy sản phẩm. Kết quả phân tích cho thấy 100% các bề mặt khuôn có góc đẩy hợp lý, đảm bảo khả năng tháo khuôn dễ dàng, giảm thiểu lực ma sát và hư hỏng khuôn.

2. Lập trình gia công tự động trên Mastercam: Quá trình lập trình gia công tấm khuôn đực được chia thành hai nguyên công chính: phay thô và mài tinh. Sử dụng dao phay ngón đầu cầu đường kính 8 mm cho bước phay thô, tốc độ trục chính đạt 3000 vòng/phút, tốc độ chạy dao 500 mm/phút. Mô phỏng quỹ đạo dao cho thấy đường chạy dao tối ưu, giảm thiểu thời gian không tải khoảng 15%.

3. Giảm thời gian gia công và tăng độ chính xác: So với phương pháp gia công truyền thống, việc ứng dụng CAD/CAM giúp giảm thời gian gia công khuôn khoảng 25%, đồng thời đạt độ chính xác kích thước dưới 0.05 mm, đáp ứng yêu cầu kỹ thuật khắt khe của sản phẩm vỏ kíp nổ điện.

4. Mô phỏng và kiểm tra chất lượng khuôn: Việc mô phỏng dòng chảy nhựa và phân tích nhiệt độ khuôn bằng phần mềm CAE giúp phát hiện và điều chỉnh các điểm có nguy cơ gây lỗi như bọt khí, cong vênh. Kết quả mô phỏng cho thấy hệ thống kênh dẫn nhựa và làm nguội được thiết kế hợp lý, đảm bảo chất lượng sản phẩm cuối cùng.

Thảo luận kết quả

Nguyên nhân chính của việc cải thiện hiệu quả gia công là do sự tích hợp chặt chẽ giữa thiết kế mô hình 3D chính xác và lập trình gia công tự động, giúp giảm thiểu sai sót do con người và tăng tính đồng nhất của sản phẩm. Kết quả này phù hợp với các nghiên cứu trong ngành công nghệ chế tạo máy, cho thấy ứng dụng CAD/CAM là xu hướng tất yếu để nâng cao năng lực cạnh tranh.

So sánh với các phương pháp truyền thống, việc sử dụng phần mềm Mastercam và SolidWorks không chỉ rút ngắn thời gian thiết kế và gia công mà còn nâng cao chất lượng khuôn, giảm tỷ lệ phế phẩm. Dữ liệu có thể được trình bày qua biểu đồ so sánh thời gian gia công và sai số kích thước giữa hai phương pháp, cũng như bảng thống kê các lỗi sản phẩm trước và sau khi ứng dụng CAD/CAM.

Ý nghĩa của kết quả nghiên cứu còn nằm ở khả năng áp dụng rộng rãi trong các ngành công nghiệp chế tạo khuôn mẫu khác, đặc biệt trong bối cảnh tự động hóa và công nghiệp 4.0 đang phát triển mạnh mẽ.

Đề xuất và khuyến nghị

1. Triển khai đào tạo chuyên sâu về CAD/CAM cho kỹ sư thiết kế và lập trình gia công nhằm nâng cao kỹ năng sử dụng phần mềm Mastercam và SolidWorks, đảm bảo khai thác tối đa tính năng và nâng cao hiệu quả sản xuất. Thời gian thực hiện: 6 tháng; chủ thể: các cơ sở đào tạo và doanh nghiệp sản xuất.

2. Đầu tư nâng cấp hệ thống máy CNC và phần mềm CAD/CAM để đáp ứng yêu cầu gia công các chi tiết khuôn mẫu phức tạp với độ chính xác cao, giảm thiểu thời gian thiết lập máy và tăng năng suất. Thời gian thực hiện: 12 tháng; chủ thể: doanh nghiệp sản xuất khuôn mẫu.

3. Xây dựng quy trình chuẩn hóa thiết kế và gia công khuôn mẫu dựa trên các tiêu chuẩn kỹ thuật và kết quả nghiên cứu, giúp đồng bộ hóa quy trình làm việc, giảm thiểu sai sót và tăng tính lặp lại trong sản xuất. Thời gian thực hiện: 9 tháng; chủ thể: phòng kỹ thuật và quản lý chất lượng.

4. Ứng dụng mô phỏng CAE trong kiểm tra và tối ưu hóa thiết kế khuôn trước khi gia công nhằm phát hiện sớm các lỗi tiềm ẩn, giảm chi phí sửa chữa và tăng tuổi thọ khuôn. Thời gian thực hiện: liên tục; chủ thể: bộ phận thiết kế và nghiên cứu phát triển.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế và lập trình gia công khuôn mẫu: Nghiên cứu cung cấp hướng dẫn chi tiết về ứng dụng phần mềm CAD/CAM trong thiết kế và gia công khuôn mẫu chính xác, giúp nâng cao kỹ năng và hiệu quả công việc.

2. Doanh nghiệp sản xuất khuôn mẫu và sản phẩm nhựa: Tham khảo để áp dụng quy trình thiết kế và gia công tự động, giảm chi phí sản xuất, tăng năng suất và chất lượng sản phẩm.

3. Giảng viên và sinh viên ngành công nghệ chế tạo máy: Tài liệu tham khảo quý giá cho việc giảng dạy và nghiên cứu về công nghệ CAD/CAM, lập trình CNC và thiết kế khuôn mẫu.

4. Chuyên gia nghiên cứu phát triển công nghệ sản xuất tự động: Cung cấp cơ sở lý thuyết và thực tiễn về tích hợp CAD/CAM trong quy trình sản xuất, hỗ trợ phát triển các giải pháp công nghệ mới.

Câu hỏi thường gặp

1. Phần mềm Mastercam có ưu điểm gì trong thiết kế và gia công khuôn mẫu?
   Mastercam tích hợp chức năng thiết kế mô hình 3D, mô phỏng gia công và lập trình CNC tự động, giúp giảm thời gian thiết kế và tăng độ chính xác gia công. Ví dụ, việc lựa chọn dao cắt và thiết lập đường chạy dao được tối ưu hóa dựa trên phân tích bán kính góc lượn chi tiết.

2. Làm thế nào để đảm bảo góc đẩy sản phẩm hợp lý trong thiết kế khuôn?
   Sử dụng công cụ Draft Angle Analysis trong phần mềm SolidWorks để phân tích góc đẩy trên bề mặt chi tiết. Các bề mặt có góc đẩy không hợp lý sẽ được đánh dấu màu đỏ để hiệu chỉnh kịp thời, đảm bảo sản phẩm dễ dàng tháo khuôn.

3. Quy trình lập trình gia công tự động trên Mastercam gồm những bước nào?
   Quy trình bao gồm lựa chọn máy gia công, chọn dao cắt phù hợp, thiết lập đường chạy dao (phay thô, phay tinh), mô phỏng quỹ đạo dao và xuất file NC để điều khiển máy CNC. Mô phỏng giúp phát hiện lỗi trước khi gia công thực tế.

4. Ứng dụng CAD/CAM giúp giảm thời gian gia công khuôn như thế nào?
   Việc thiết kế mô hình 3D chính xác và lập trình gia công tự động giúp giảm thời gian thiết lập máy, tối ưu đường chạy dao và giảm thiểu sai sót, từ đó rút ngắn thời gian gia công khoảng 20-30% so với phương pháp truyền thống.

5. Làm sao để kiểm tra chất lượng khuôn sau khi gia công?
   Có thể sử dụng phần mềm CAE để mô phỏng dòng chảy nhựa, phân tích nhiệt độ và ứng suất khuôn, đồng thời thực hiện đo đạc kích thước thực tế để so sánh với thiết kế. Việc này giúp phát hiện sớm các lỗi và điều chỉnh kịp thời.

Kết luận

• Ứng dụng phần mềm CAD/CAM, đặc biệt là Mastercam và SolidWorks, đã nâng cao hiệu quả thiết kế và gia công khuôn mẫu chính xác cho sản phẩm vỏ kíp nổ điện.
• Thiết kế mô hình 3D và phân tích góc đẩy giúp đảm bảo khả năng tháo khuôn và chất lượng sản phẩm.
• Lập trình gia công tự động giảm thời gian gia công khoảng 25% và đạt độ chính xác dưới 0.05 mm.
• Mô phỏng CAE hỗ trợ tối ưu hóa hệ thống kênh dẫn nhựa và làm nguội, giảm lỗi sản phẩm.
• Đề xuất triển khai đào tạo, đầu tư thiết bị và xây dựng quy trình chuẩn hóa nhằm ứng dụng rộng rãi công nghệ CAD/CAM trong ngành công nghiệp chế tạo khuôn mẫu.

Tiếp theo, các đơn vị sản xuất và nghiên cứu nên phối hợp triển khai các giải pháp đề xuất để nâng cao năng lực cạnh tranh và phát triển bền vững trong lĩnh vực công nghệ chế tạo máy. Độc giả quan tâm có thể liên hệ để nhận bản đầy đủ luận văn và tài liệu hướng dẫn ứng dụng CAD/CAM trong thiết kế và gia công khuôn mẫu.

Trích đoạn nội dung tài liệu

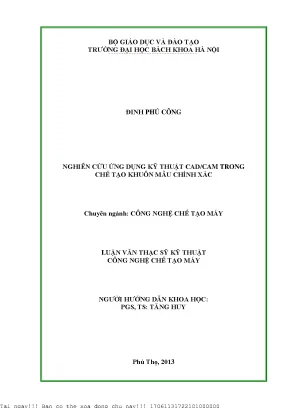

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI ĐINH PHÚ CÔNG NGHIÊN CỨU ỨNG DỤNG KỸ THUẬT CAD/CAM TRONG CHẾ TẠO KHUÔN MẪU CHÍNH XÁC Chuyên ngành: CÔNG NGHỆ CHẾ TẠO MÁY LUẬN VĂN THẠC SỸ KỸ THUẬT CÔNG NGHỆ CHẾ TẠO MÁY NGƯỜI HƯỚNG DẪN KHOA HỌC: PGS, TS: TĂNG HUY Phú Thọ, 2013 17061131722101000000 Luận văn thạc sĩ khoa học GV hướng dẫn: PGS.TS Tăng Huy LỜI CAM ĐOAN Tôi xin cam đoan: Bản luận văn tốt nghiệp này là công trình nghiên cứu khoa học thực sự của cá nhân, không sao chép các luận văn khác, được thực hiện trên cơ sở nghiên cứu lý thuyết - sử dụng phần mềm solidworks, mastercam và dưới sự hướng dẫn khoa học của: PGS,TS: Tăng Huy Một lần nữa, tôi xin khẳng định về sự trung thực của lời cam kết trên, nếu sai tôi xin chịu hoàn toàn trách nhiệm và chịu mọi hậu quả của khoa và nhà trường đề ra. Sinh viên thực hiện: Đinh Phú Công 1 Luận văn thạc sĩ khoa học GV hướng dẫn: PGS.TS Tăng Huy LỜI CẢM ƠN Trước tiên em xin bày tỏ lòng cảm ơn sâu sắc tới các thầy cô giáo Trường Đại học BKHN đặc biệt là các thầy cô giáo trong Ban Giám hiệu, Viện Đào tạo sau đại học và Viện Cơ khí đã luôn giúp đỡ, tạo điều kiện cho học viên trong quá trình học tập bậc cao học tại nhà trường. Em xin chân thành cảm ơn thầy giáo Tăng Huy, người trực tiếp hướng dẫn khoa học cho em đã nhiệt tâm và tận tình giúp đỡ em hoàn thành luận văn thạc sỹ này. Cuối cùng, em trân trọng cảm ơn gia đình, bạn bè và đồng nghiệp đã luôn động viên, giúp đỡ và tạo điều kiện trong công việc và thời gian cho em trong suốt quá trình làm luận văn. Mặc dù đã hết sức cố gắng từ việc nghiên cứu, sưu tầm tài liệu, tổng hợp các ý kiến của các chuyên gia trong lĩnh vực này, song luận văn cũng không tránh khỏi những thiếu sót. Em rất mong nhận được sự chỉ bảo, đóng góp ý kiến của quý thầy cô giáo và các bạn. Phú Thọ, ngày . năm 2013 Tác giả luận văn Đinh Phú Công Sinh viên thực hiện: Đinh Phú Công 2 Luận văn thạc sĩ khoa học GV hướng dẫn: PGS.TS Tăng Huy LỜI MỞ ĐẦU Ngày nay, sản phẩm nhựa đã chiếm một vị trí rất quan trọng trong nền kinh tế quốc dân, vật liệu nhựa ngày càng có những tính chất ưu việt như về chất lượng, về độ bền… Do vậy mà ngành công nghiệp nhựa đã phát triển rất nhanh trong thời gian qua, kéo theo đó là các lĩnh vực tạo hình sản xuất và chế tạo các sản phẩm từ nhựa cũng phát triển. Trong đó phải kể đến ngành công nghiệp chế tạo khuôn đúc phun cho sản phẩm nhựa ra đời và cho ra vô số các sản phẩm với đủ kiểu dáng, kích cỡ, chủng loại… phục vụ cho đời sống con người. Việc chế tạo các chi tiết có biên dạng phức tạp kéo theo của lòng khuôn và lõi khuôn cũng phức tạp dẫn đến việc gia công chúng theo các phương pháp truyền thống gặp rất nhiều khó khăn. Ngoài ra, việc chế tạo lòng khuôn, lõi khuôn còn phụ thuộc nhiều vào trình độ người thợ, thời gian chế tạo khuôn dài và độ chính xác lòng khuôn không cao. Cùng với sự phát triển của các ngành khoa học và kỹ thuật, các công nghệ gia công mới cũng phát triển rất mạnh mẽ kéo theo các ứng dụng phần mềm vào trong tự động hóa sản xuất và tự động hóa lắp ráp, như ứng dụng các phần mềm Master Cam, Cimatron, Catia, Proengineer… Việc ứng dụng các phần mềm này vào sản xuất, đặc biệt là trong lĩnh vực gia công khuôn mẫu và lắp ráp tự dộng đã giải quyết được các khó khăn trước đây và đem lại hiệu quả kinh tế rất cao. Ở nước ta, việc sản xuất các sản phẩm tư nhựa phục vụ cho đời sống cũng như trong kỹ thuật đang được phát triển mạnh mẽ, số lượng các cơ sở sản xuất ứng dụng phương pháp gia công mới ngày càng nhiều, gia công được các chi tiết có biên dạng phức tạp. Nắm bắt được tình hình đó, em đã đi đến quyết định nghiên cứu đề tài: “Nghiên cứu ứng dụng phần mềm CAD/CAM master cam trong thiết kế và gia công khuôn cho sản phẩm vỏ kíp nổ ”. Đề tài này ứng dụng phần mềm CAD/CAM master cam để để thiết kế và gia công tự động một bộ khuôn nhựa điển hình với sản phẩm ở đây là vỏ kíp nổ. Em xin chân thành cảm ơn thầy giáo Tăng Huy đã tận tình hướng dẫn để em có thể hoàn thành được đề tài nghiên cứu này. Sinh viên thực hiện: Đinh Phú Công 3 Luận văn thạc sĩ khoa học GV hướng dẫn: PGS.TS Tăng Huy CHƯƠNG I: TỔNG QUAN VỀ CÔNG NGHỆ CAD/CAM 1. Giới thiệu chung: Công nghiệp ngày nay không thể tồn tại với sự cạnh tranh trong toàn thế giới trừ khi họ đưa ra các sản phẩm mới có chất lượng tốt hơn, giá cả thấp hơn và thời gian chế tạo ngắn hơn, và tính thẩm mỹ cao hơn. Vì vậy, họ phải cố gắng sử dụng khả năng bộ nhớ lớn hơn, tốc độ xử lý nhanh và khả năng giao diện đồ họa dễ sử dụng của máy tính để tự động hoá và phải kết hợp với các sản xuất hoặc kỹ thuật riêng rẽ không hiệu quả khác. Như vậy sẽ làm giảm thời gian và giá thành của sản phẩm. Thiết kế có sự trợ giúp của máy tính (CAD), gia công có sự trợ giúp của máy tính (CAM), và sự trợ giúp kỹ thuật (CAE) là các kỹ thuật sử dụng cho mục đích trong chu kỳ sản xuất. Vì vậy để hiểu được vai trò của CAD, CAM, CAE, chúng ta cần xem xét các hoạt động và các chức năng khác nhau phải được hoàn thành trong thiết kế và chế tạo một sản phẩm. Các hoạt động và chức năng đó được nói đến như là chu kỳ sản xuất. Chu kỳ đó được miêu tả trong sơ đồ (hình 1. Như vậy, chu kỳ sản xuất bao gồm hai phần chính: - Quá trình thiết kế (bắt đầu từ nhu cầu của khách hàng). - Quá trình gia công (bắt đầu từ các đặc tính thiết kế). Các hoạt động trong quá trình thiết kế có thể được chia làm hai phần lớn là tổng hợp và phân tích. Quá trình tổng hợp bao gồm các hoạt động như: nhận biết sự cần thiết của thiết kế, biểu diễn các đặc tính của thiết kế, nghiên cứu tính khả thi của các thông tin của thiết kế có liên quan và thiết kế dựa trên các khái niệm. Một khi bản thiết kế được phát triển, quá trình phân tích được bắt đầu với việc phân tích và tối ưu hóa bản thiết kế như: di chuyển các chi tiết không cần thiết, giảm bớt các kích thước, chấp nhận và sử dụng sự cân đối hình học. Tuỳ thuộc vào các đặc tính sử dụng của sản phẩm mà quá trình phân tích có thể tập trung vào các vấn đề chính như: phân tích ứng suất để kiểm tra bền của sản phẩm, việc phân tích kiểm tra tác động để kiểm tra va chạm giữa các chi tiết trong quá trình lắp ghép… Sinh viên thực hiện: Đinh Phú Công 4 Luận văn thạc sĩ khoa học GV hướng dẫn: PGS.TS Tăng Huy Một khi bản thiết kế đã được hoàn thành, sau khi tối ưu hóa hoặc cân đối một số độ chính xác, giai đoạn thiết kế bắt đầu. Công việc chế tạo mẫu cũng có thể được tiến hành. Ngày nay công nghệ chế tạo mẫu không còn là vấn đề khó khăn đối với kỹ thuật nhờ công nghệ tạo mẫu nhanh. Công nghệ tạo mẫu nhanh xây dựng nên các mẫu bằng việc xếp các lớp vật liệu mẫu từ đáy tới đỉnh. Vì vậy phương pháp tạo mẫu nhanh có thể xây dựng nên các mẫu trực tiếp từ dữ liệu CAD của bản thiết kế. Nếu đánh giá bản thiết kế trên mẫu nhanh chỉ định mà chưa đạt yêu cầu, quá trình được lặp lại với bản thiết kế mới. Khi đánh giá bản thiết kế đạt yêu cầu, tài liệu thiết kế được chỉnh lý. Theo công nghệ truyền thống, tài liệu thiết kế dưới dạng bản vẽ kỹ thuật sẽ được đưa đến nơi sản xuất. Theo công nghệ CAD/CAM, quá trình gia công cũng bắt đầu với việc lập kế hoạch sản xuất, sử dụng dữ liệu bản vẽ từ quá trình thiết kế và kết thúc với sản xuất thực tế. Lập kế hoạch sản xuất cũng bao gồm các công đoạn như lập quy trình công nghệ, chọn máy, chọn vật liệu, lập chương trình gia công, thiết kế đồ gá. Mối quan hệ giữa lập quy trình công nghệ và quá trình sản xuất tương tự nhau và đó là tổng hợp của quá trình thiết kế và gia công, đòi hỏi phải có kinh nghiệm và độ chính xác. Một khi lập quy trình công nghệ được hoàn tất, sản phẩm được sản xuất và được kiểm tra theo các yêu cầu chất lượng. Các chi tiết đã qua quá trình kiểm tra chất lượng sẽ được lắp ghép, kiểm tra chức năng, đóng gói, dán nhãn và chở tới khách hàng. Trong quá trình tổng hợp người thiết kế phải lựa chọn tốt thông tin về thiết kế có liên quan để nghiên cứu tính khả thi bằng cách sử dụng định dạng dữ liệu và việc sử dụng cataloge để có thể điều khiển được thông tin và chất lượng của sản phẩm. Chúng ta cũng không dễ dàng hình dung được cách sử dụng máy tính trong quá trình thiết kế vì máy tính chưa phải là công cụ mạnh cho quá trình thiết kế, tạo lập thông minh. Mô hình hóa tham số hoặc khả năng lập trình Sinh viên thực hiện: Đinh Phú Công 5 Luận văn thạc sĩ khoa học GV hướng dẫn: PGS.TS Tăng Huy Macro của hệ thống Computer-Aided-Drafting, hoặc mô hình hóa hình học có thể sử dụng trong công việc thiết kế là các đặc trưng của phần mềm CAD. Chúng ta có thể sử dụng máy tính trong quá trình phân tích ban đầu của quá trình thiết kế. Thực tế, nhiều phần mềm có thể sử dụng trong việc phân tích, kiểm tra, phân tích động học… những phần mềm này được gọi là CAE. Vấn đề đặt ra với phần mềm CAE là việc cung cấp mô hình phân tích. Sẽ không có vấn đề gì nếu mô hình phân tích được thực hiện tự động dựa trên khái niệm thiết kế. Tuy nhiên, mô hình phân tích không giống với việc thiết kế khái niệm nhưng được thực hiện bằng cách giảm bớt các kích thước. Mức độ thích hợp của phần giảm đi là khác nhau, nó phụ thuộc vào yêu cầu phân tích và độ chính xác. Vì vậy rất khó để tự động hóa quá trình giảm đi này, theo đó các mô hình phân tích thường được tạo lập tách biệt nhau.
