Tổng quan nghiên cứu

Trong bối cảnh công nghệ bán dẫn và thiết bị hiển thị phát triển vượt bậc, nhu cầu về màng mỏng trong suốt dẫn điện (TCO) ngày càng tăng cao. Vật liệu truyền thống Indium Tin Oxide (ITO) đang đối mặt với nguy cơ cạn kiệt nguồn nguyên liệu Indium tự nhiên khi mức giá từng chạm mốc 1000 USD/kg vào giữa năm 2009, kèm theo nhược điểm giòn và kém tương thích với các thiết bị dẻo. Sự xuất hiện của graphene vào năm 2004 với cấu trúc mạng tổ ong hai chiều, suất đàn hồi Young xấp xỉ 1100 GPa, độ bền kéo 125 GPa cùng độ linh động hạt tải lý thuyết lên đến 200.000 cm²/V.s đã mở ra giải pháp thay thế hoàn hảo cho các vật liệu dẫn điện truyền thống.

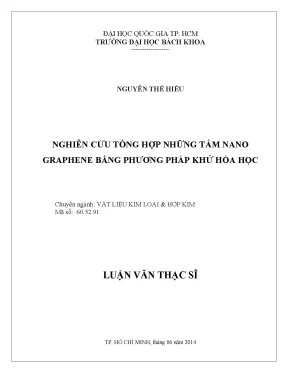

Luận văn thạc sĩ chuyên ngành Vật liệu Kim loại và Hợp kim tại Trường Đại học Bách Khoa - ĐHQG TP.HCM tập trung giải quyết bài toán chế tạo màng nano graphene dẫn điện chất lượng cao với chi phí hợp lý. Mục tiêu trọng tâm của đề tài là tổng hợp thành công các tấm nano graphene oxít (GO), thực hiện quá trình khử hóa học thành reduced graphene oxide (RGO), và tạo màng mỏng dẫn điện trên đế thạch anh hoặc đế silic bằng phương pháp phun phủ khí nén.

Nghiên cứu được triển khai thực nghiệm trong giai đoạn từ tháng 06/2013 đến tháng 06/2014. Đóng góp cốt lõi của công trình là thiết lập quy trình công nghệ khử hóa học kết hợp ủ nhiệt ở 1100°C trong môi trường khí bảo vệ gồm 20% H₂ và 80% Ar. Kết quả thực nghiệm đã nâng độ dẫn điện từ mức cách điện 4,18×10⁻¹ S/m của GO lên tới 2500 S/m ở màng RGO sau xử lý nhiệt, mở ra tiềm năng ứng dụng thực tiễn trong chế tạo cảm biến khí siêu nhạy, điện cực trong suốt và transistor hiệu ứng trường.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý thuyết của luận văn dựa trên mô hình cấu trúc mạng tinh thể lục giác hai chiều của carbon với hằng số mạng a = 2,46 Å, diện tích ô đơn vị 0,051 nm² và mật độ nguyên tử tương ứng 39 nm⁻². Mô hình gần đúng liên kết mạnh (Tight-binding approximation) được ứng dụng để giải thích cấu trúc vùng năng lượng của graphene trong vùng Brillouin thứ nhất. Tại các điểm đối xứng Dirac K và K', khoảng cách giữa trạng thái liên kết π (vùng hóa trị) và trạng thái phản liên kết π* (vùng dẫn) triệt tiêu về 0, biến graphene thành chất bán dẫn có độ rộng vùng cấm bằng 0 với hệ thức tán sắc tuyến tính.

Hiệu ứng Hall lượng tử được phân tích nhằm làm sáng tỏ bản chất của các hạt tải điện chuyển động với vận tốc Fermi khoảng 10⁶ m/s như các hạt fermion Dirac không khối lượng, với độ dẫn Hall lượng tử hóa theo các bước bán nguyên của 4e²/h (hệ số suy biến g = 4). Bên cạnh đó, khung lý thuyết cấu trúc hóa học mô tả graphene oxít chứa ba nhóm chức chính gồm epoxide (-O-), hydroxyl (-OH) phân bố trên bề mặt và carboxyl (-COOH) gắn tại mép màng. Quá trình khử hóa học đóng vai trò loại bỏ các nhóm chứa oxy này để khôi phục mạng lưới lai hóa sp² dẫn điện.

Phương pháp nghiên cứu

Nghiên cứu sử dụng mẫu nguyên liệu bột graphite tự nhiên, được xử lý qua quy trình Hummers cải tiến với tỷ lệ 1g bột graphite phản ứng cùng 46ml H₂SO₄, 12ml H₃PO₄ và 12g KMnO₄ ở nhiệt độ 90°C trong 5 giờ, sau đó thêm 15ml H₂O₂ để kết thúc oxy hóa. Dung dịch được rửa sạch bằng HCl 5% qua 3 chu kỳ và nước cất đến khi đạt độ pH = 7, tiếp tục ly tâm ở dải tốc độ 10.000–15.000 vòng/phút trong 3 giờ để tách bóc thành đơn và đa lớp GO phân tán trong nước.

Quá trình khử hóa học được khảo sát với cỡ mẫu gồm 4 nhóm thực nghiệm theo các mốc thời gian 5 giờ, 10 giờ, 15 giờ và 20 giờ tại nhiệt độ ổn định 95±5°C, sử dụng chất khử monohydrazine với tỷ lệ 100mg GO trên 1ml chất khử trong dung môi DMF. Màng mỏng được tạo bằng phương pháp phun phủ khí nén qua đầu phun Richpen 112B lên đế silic và thạch anh gia nhiệt ở 150–200°C, khoảng cách phun 20 cm, lưu lượng 1 ml/phút để thu được màng có độ dày từ 200 nm đến 800 nm. Sau đó, mẫu được ủ nhiệt ở 1100°C trong hệ thống Aixtron AIX-2000 dưới dòng khí 20% H₂ và 80% Ar.

Hệ thống phương pháp phân tích hiện đại được lựa chọn đồng bộ: SEM, TEM và AFM đánh giá hình thái học và độ dày lớp; phổ XRD, FTIR, Raman và XPS xác định thành phần liên kết hóa học và tỷ lệ phục hồi lai hóa sp²; phổ UV-Vis và hệ đo đặc tuyến Volt-Ampere bốn mũi dò đo độ truyền qua quang học cùng độ dẫn điện.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đã ghi nhận bốn phát hiện khoa học quan trọng:

  • Khả năng chuyển hóa độ dẫn điện vượt bậc: Màng GO ban đầu có tính chất cách điện với độ dẫn chỉ đạt 4,18×10⁻¹ S/m. Sau khi khử hóa học bằng monohydrazine, độ dẫn điện của RGO tăng vọt lên khoảng 20 đến 80 S/m, tương đương mức tăng hàng trăm lần nhờ việc loại bỏ các nhóm chức oxy cản trở dòng điện tử.
  • Ảnh hưởng của thời gian khử: Khảo sát 4 mốc thời gian từ 5 giờ đến 20 giờ cho thấy thời gian khử 20 giờ (mẫu RGO-20h) đem lại hiệu quả khử tối ưu nhất trong pha lỏng, làm suy giảm mạnh các đỉnh hấp thụ đặc trưng của liên kết C=O và C-OH trên phổ FTIR.
  • Tác động đột phá của quá trình ủ nhiệt: Khi xử lý nhiệt mẫu RGO ở 1100°C trong môi trường khí khử 20% H₂ và 80% Ar, độ dẫn điện đạt mốc 2500 S/m. Mức độ dẫn này tăng trưởng hơn 3125% so với mẫu RGO-20h chưa nung và cao hơn khoảng 6000 lần so với GO ban đầu.
  • Tái lập mạng lưới carbon sp²: Phổ Raman ghi nhận sự biến thiên của tỷ số diện tích đỉnh ID/IG, kết hợp phổ XPS phân giải cao C1s cho thấy diện tích pic liên kết C-C/C=H (năng lượng liên kết 284,6 eV) tăng áp đảo so với các liên kết C-O (286,5 eV) và C=O (288,2 eV), xác nhận sự hoàn nguyên của mạng tinh thể liên hợp π.

Thảo luận kết quả

Sự gia tăng độ dẫn điện từ 4,18×10⁻¹ S/m lên 2500 S/m được giải thích bởi cơ chế cộng hưởng giữa tác nhân khử hóa học và năng lượng nhiệt phân. Trong pha lỏng, monohydrazine tấn công và loại bỏ phần lớn nhóm epoxide và hydroxyl trên mặt phẳng basal của màng GO. Tiếp đó, nhiệt độ 1100°C kết hợp khí hydro hoạt tính bẻ gãy các liên kết oxy còn sót lại ở dạng carboxyl tại mép tấm nano, đồng thời cung cấp động năng để các nguyên tử carbon tái sắp xếp về cấu trúc mạng tổ ong phẳng.

So sánh với phương pháp bóc tách cơ học (năng lượng tương tác 2 eV/nm², lực tách 300 nN/µm²) vốn chỉ cho diện tích màng rất nhỏ hoặc phương pháp CVD đòi hỏi kiểm soát áp suất 40–500 mTorr phức tạp, quy trình khử hóa học kết hợp phun phủ thể hiện tính khả thi vượt trội về quy mô sản xuất. Dữ liệu thực nghiệm có thể được trực quan hóa thông qua biểu đồ đường đặc tuyến Volt-Ampere (I-V) thể hiện độ dốc dòng điện tăng tuyến tính rõ rệt qua từng giai đoạn xử lý, cùng bảng thống kê tỷ lệ nguyên tử Carbon/Oxy trích xuất từ phổ XPS khẳng định độ tinh khiết tăng dần của màng carbon.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, nghiên cứu đưa ra 4 nhóm giải pháp công nghệ nhằm hoàn thiện quy trình chế tạo màng nano graphene:

  • Tối ưu hóa phản ứng khử hóa học: Chuẩn hóa nồng độ tác nhân khử monohydrazine kết hợp thử nghiệm các chất khử thân thiện với môi trường như axit ascorbic hoặc natri hydrua. Đặt mục tiêu nâng độ dẫn điện ban đầu của màng RGO chưa nung lên trên 150 S/m trong khung thời gian 3–6 tháng do nhóm nghiên cứu tổng hợp vật liệu nano chủ trì.
  • Nâng cấp hệ thống phun phủ màng mỏng: Thiết lập hệ thống phun phủ tự động hóa có kiểm soát áp lực khí nén và nhiệt độ đế ổn định trong khoảng 180–200°C. Target metric cần đạt là duy trì độ dày màng đồng nhất ở mức 100–300 nm với dung sai dưới 5%, thực hiện trong 6 tháng bởi các kỹ sư chế tạo thiết bị.
  • Cải tiến công nghệ xử lý nhiệt: Nghiên cứu phương pháp ủ nhiệt nhanh (Rapid Thermal Annealing) hoặc ủ quang nhiệt nhằm hạ nhiệt độ nung từ 1100°C xuống dưới 800°C mà vẫn đạt độ dẫn trên 3000 S/m. Tiến độ triển khai 9–12 tháng dưới sự phụ trách của bộ môn Khoa học và Kỹ thuật Vật liệu.
  • Phát triển ứng dụng chế tạo cảm biến và linh kiện quang điện: Thử nghiệm tích hợp màng RGO-1100°C làm điện cực trong suốt cho pin mặt trời và màng nhạy khí cho cảm biến phát hiện khí độc hại với ngưỡng phát hiện dưới 10 ppm. Timeline thực hiện trong 12–18 tháng thông qua hợp tác giữa viện nghiên cứu và các doanh nghiệp khu công nghệ cao.

Đối tượng nên tham khảo luận văn

  • Học viên cao học và nghiên cứu sinh chuyên ngành Khoa học Vật liệu, Vật lý Chất rắn và Kỹ thuật Hóa học: Nắm bắt chi tiết quy trình thực nghiệm tổng hợp GO theo phương pháp Hummers sửa đổi và kỹ thuật phân tích cấu trúc vật liệu nano 2D.
  • Kỹ sư R&D trong ngành công nghiệp bán dẫn và màn hình hiển thị: Khai thác quy trình công nghệ phun phủ màng mỏng dẫn điện trên đế thạch anh và đế silic để ứng dụng chế tạo điện cực dẻo thay thế ITO.
  • Nhóm nghiên cứu phát triển pin năng lượng và siêu tụ điện: Tham khảo cơ chế phục hồi liên kết carbon sp² và các thông số dẫn điện để phát triển vật liệu lưu trữ năng lượng thế hệ mới.
  • Giảng viên đại học và chuyên gia giảng dạy công nghệ nano: Sử dụng toàn bộ số liệu đo đạc thực nghiệm từ phổ XRD, Raman, XPS và TEM làm giáo trình tham khảo chuyên sâu về tính chất điện, quang, nhiệt của vật liệu carbon.

Câu hỏi thường gặp

  • Ưu điểm nổi bật của phương pháp Hummers sửa đổi trong tổng hợp GO là gì? Phương pháp Hummers sửa đổi sử dụng hỗn hợp H₂SO₄, H₃PO₄ và KMnO₄ giúp kiểm soát quá trình oxy hóa đồng đều, hạn chế sinh khí độc hại, tạo ra các tấm GO phân tán bền vững trong dung môi với hiệu suất thu hồi cao sau khi ly tâm ở 10.000–15.000 vòng/phút.

  • Vì sao cần xử lý nhiệt màng RGO ở 1100°C trong môi trường 20% H₂ và 80% Ar? Quá trình nung ở 1100°C cung cấp nhiệt năng để giải phóng triệt để các nhóm chức chứa oxy còn sót lại sau khi khử hóa học. Khí H₂ đóng vai trò chất khử thể khí phục hồi mạng liên kết sp², nâng độ dẫn điện từ 80 S/m lên 2500 S/m.

  • Độ dày màng graphene tạo bằng phương pháp phun phủ đạt khoảng bao nhiêu? Kỹ thuật phun phủ dung dịch chứa nano graphene trên đế gia nhiệt 150–200°C tạo ra màng mỏng có độ dày điều chỉnh linh hoạt trong khoảng 200 nm đến 800 nm thông qua việc kiểm soát thể tích dung dịch và tốc độ phun 1 ml/phút.

  • Giới hạn độ linh động hạt tải của graphene trên lý thuyết và thực tế sai khác ra sao? Trên lý thuyết, độ linh động hạt tải của graphene đạt mức 200.000 cm²/V.s ở nhiệt độ phòng. Tuy nhiên, trên thực nghiệm thực tế, tương tác tán xạ với phonon nền SiO₂ và sai hỏng mạng khiến độ linh động trung bình dao động quanh mức 10.000 cm²/V.s.

  • Màng RGO có khả năng thay thế vật liệu ITO trong suốt dẫn điện không? Hoàn toàn khả thi trong tương lai gần. Màng RGO có độ truyền qua quang học cao, độ bền cơ học gấp 200 lần thép và độ dẫn đạt 2500 S/m, giải quyết triệt để bài toán khan hiếm và đắt đỏ của Indium trên thị trường vật liệu điện tử.

Kết luận

  • Hoàn thiện thành công quy trình tổng hợp nano graphene oxít (GO) đơn và đa lớp từ bột graphite bằng phương pháp Hummers sửa đổi đạt độ tinh khiết cao.
  • Khảo sát toàn diện tiến trình khử hóa học bằng monohydrazine ở nhiệt độ 95±5°C với mốc thời gian tối ưu 20 giờ, nâng độ dẫn điện của màng lên dải 20–80 S/m.
  • Chế tạo thành công màng mỏng graphene đồng đều có độ dày 200–800 nm trên đế silic và thạch anh bằng kỹ thuật phun phủ dung dịch.
  • Đạt bước đột phá về độ dẫn điện lên mức 2500 S/m sau khi xử lý nhiệt ở 1100°C trong môi trường khí 20% H₂ và 80% Ar nhờ phục hồi mạng lưới liên kết carbon sp².
  • Mở ra tiềm năng ứng dụng thực tế phong phú trong sản xuất điện cực trong suốt, cảm biến khí độ nhạy cao và linh kiện quang điện tử thế hệ mới.

Kế hoạch tiếp theo trong 6–12 tháng tới tập trung vào việc tự động hóa dây chuyền phun phủ và tích hợp màng vào linh kiện thử nghiệm. Các nhà nghiên cứu và kỹ sư công nghệ có thể tham khảo toàn văn công trình để ứng dụng quy trình thực nghiệm vào sản xuất vật liệu tiên tiến.
