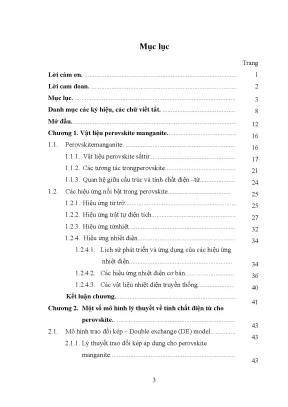

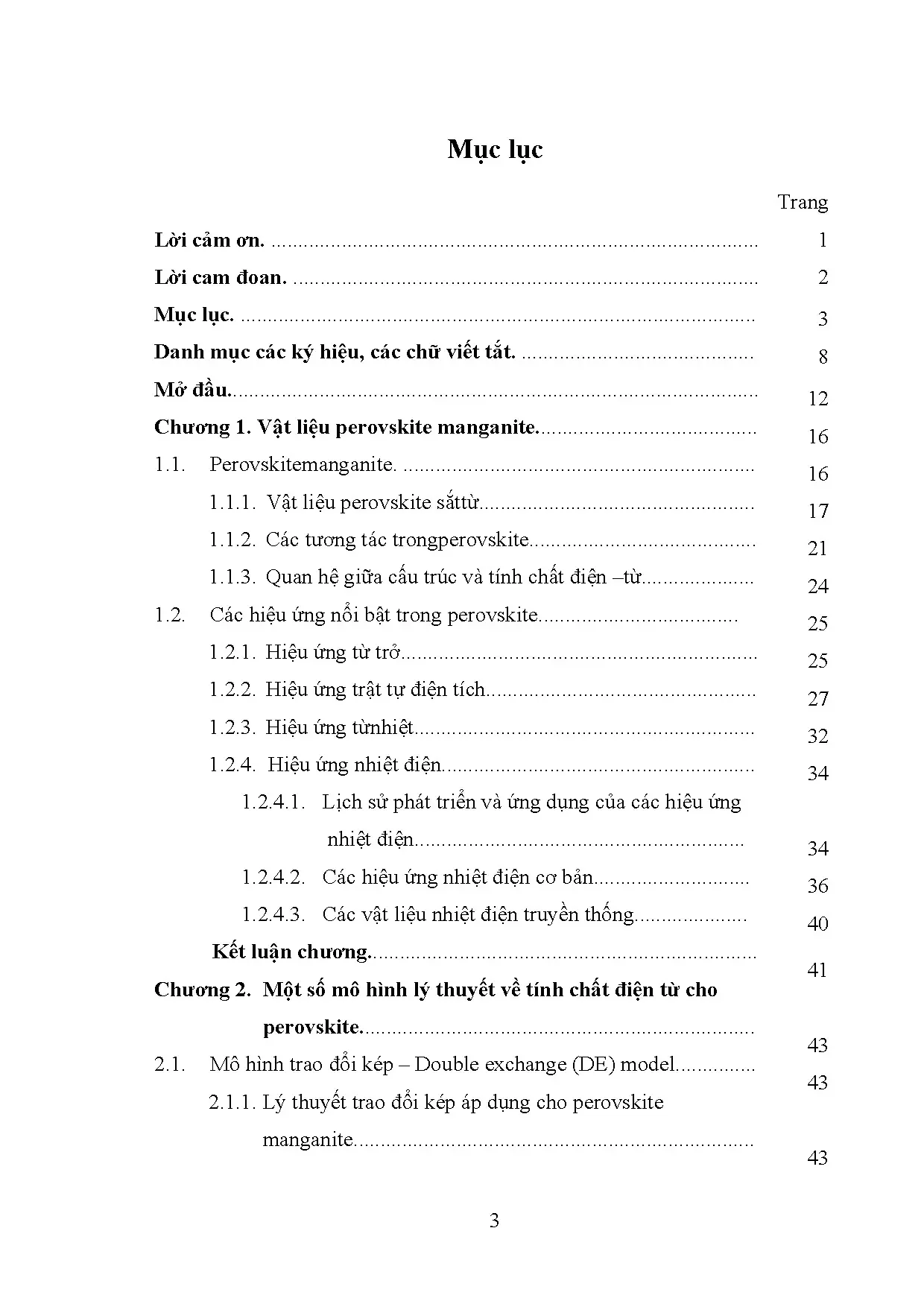

Tổng quan về luận án

Bối cảnh khoa học của công trình nghiên cứu bắt nguồn từ nhu cầu cấp thiết trong việc phát triển các vật liệu chuyển đổi năng lượng thế hệ mới hoạt động bền bỉ tại dải nhiệt độ cao và môi trường khắc nghiệt. Trước đây, các vật liệu nhiệt điện truyền thống dựa trên bán dẫn cấu trúc chalcogenide hay hợp kim như $\text{Bi}_2\text{Te}_3$, $\text{Sb}_2\text{Te}_3$, $(\text{Bi}x\text{Sb}{1-x})_2\text{Te}_3$, $(\text{Pb, Sn})(\text{Te, Se})$ và $\text{Si-Ge}$ tuy đạt hiệu suất chuyển đổi tốt ở nhiệt độ phòng và dải trung bình nhưng lại bộc lộ hạn chế nghiêm trọng về độ bền nhiệt, dễ bị oxy hóa, độc tính cao và phân rã cấu trúc trên $500\text{ K}$. Tính tiên phong của luận án thể hiện ở việc chuyển dịch trọng tâm nghiên cứu sang hệ vật liệu gốm oxit cấu trúc perovskite $\text{ABO}_3$, lấy nền tảng là chất phản sắt từ điện môi $\text{CaMnO}_3$. Đây là lớp vật liệu sở hữu độ bền hóa - nhiệt tuyệt vời, khả năng chống ăn mòn cao, khó già hóa và có chi phí chế tạo thấp.

Khoảng trống nghiên cứu (research gap) trọng yếu được xác định từ thực tiễn: các nghiên cứu quốc tế trước đó (như công trình của Goodenough, 1955; Jirak et al., 1985; Pecharsky & Gschneidner, 1997; Ramirez, 1997) chủ yếu tập trung khai thác hiệu ứng từ trở khổng lồ (CMR) và hiệu ứng từ nhiệt lớn (GMCE) tại dải nhiệt độ thấp của perovskite manganite pha tạp ion hóa trị hai $\text{Ln}_{1-x}\text{A}_x\text{MnO}_3$ ($\text{Ln} = \text{La, Pr, Nd}$; $\text{A} = \text{Ca, Sr, Ba}$). Trong khi đó, các tính chất điện tử động học, cơ chế dẫn nhiệt điện (thermoelectric properties) và sự biến đổi tương tác spin - điện tích - mạng tinh thể khi pha tạp đồng thời kim loại chuyển tiếp/đất hiếm vào vị trí A ($\text{Fe}^{3+}$, $\text{Nd}^{3+}$) và vị trí B ($\text{Ru}^{4+}/\text{Ru}^{5+}$) trên nền $\text{CaMnO}_3$ còn rời rạc, tản mạn và thiếu một mô hình lý thuyết thống nhất liên kết giữa cấu trúc vi mô, trật tự từ và động học hạt tải.

Các câu hỏi nghiên cứu và giả thuyết khoa học được xác lập chặt chẽ:

  • Câu hỏi nghiên cứu 1 (RQ1): Sự pha tạp các cation có bán kính ion và cấu hình electron khác nhau ($\text{Fe}^{3+}$, $\text{Nd}^{3+}$) vào vị trí A của mạng $\text{CaMnO}_3$ làm thay đổi thừa số dung hạn Goldschmidt $t$, góc liên kết $\text{Mn-O-Mn}$ và tỉ lệ hóa trị hỗn hợp $\text{Mn}^{3+}/\text{Mn}^{4+}$ như thế nào?
  • Câu hỏi nghiên cứu 2 (RQ2): Quy luật biến thiên của hệ số Seebeck ($\alpha$), điện trở suất ($\rho$) và hệ số phẩm chất nhiệt điện ($Z = \alpha^2 / \rho\kappa$) theo nhiệt độ và nồng độ pha tạp diễn ra theo cơ chế dẫn điện polaron bán kính nhỏ (Small Polaron - SP), khoảng nhảy biến thiên (Variable Range Hopping - VRH) hay mô hình khe năng lượng (Band Gap - BG)?
  • Câu hỏi nghiên cứu 3 (RQ3): Sự thay thế $\text{Ru}$ vào vị trí $\text{Mn}$ trong hệ pha tạp kép $\text{Ca}{x}\text{Pr}{1-x}\text{Mn}_{1-y}\text{Ru}_y\text{O}_3$ phá vỡ trạng thái trật tự điện tích (Charge Ordering - CO) và kích hoạt dẫn điện kim loại theo mô hình thẩm thấu (Percolation Theory) và hình học Fractal như thế nào?
  • Giả thuyết 1 (H1): Việc đưa ion $\text{Fe}^{3+}$ hoặc $\text{Nd}^{3+}$ vào vị trí $\text{Ca}^{2+}$ sẽ làm xuất hiện ion $\text{Mn}^{3+}$ ($t_{2g}^3 e_g^1$), tạo điều kiện hình thành tương tác trao đổi kép (Double Exchange - DE) song song với tương tác siêu trao đổi (Super Exchange - SE), qua đó làm giảm mạnh điện trở suất nhưng vẫn duy trì hệ số Seebeck âm lớn đặc trưng cho dẫn điện loại n.
  • Giả thuyết 2 (H2): Sự thay thế đẳng điện tử hoặc dị hóa trị của Ruthenium ($\text{Ru}$) tại vị trí $\text{B}$ sẽ tạo ra các cụm sắt từ (ferromagnetic clusters) cục bộ, vượt qua ngưỡng thẩm thấu $x_c$, chuyển đổi hành vi truyền dẫn từ điện môi sang kim loại và làm suy giảm nhiệt độ trật tự điện tích $T_{CO}$.

Khung lý thuyết tổng quát tích hợp ba trụ cột: Lý thuyết trường tinh thể và méo mạng Jahn-Teller, Cơ chế trao đổi kép Zener / Anderson-Hasegawa kết hợp siêu trao đổi Goodenough-Kanamori, và Lý thuyết thẩm thấu kết hợp hình học Fractal Mandelbrot. Đóng góp đột phá của luận án mang tính định lượng rõ rệt: kiểm soát thành công quá trình tổng hợp các hệ mẫu đơn pha $\text{Ca}{1-x}\text{Fe}x\text{MnO}3$ ($x = 0 \div 0{,}05$), $\text{Ca}{1-x}\text{Nd}x\text{MnO}3$ ($x = 0 \div 0{,}9$), $\text{Ca}{0{,}85}\text{Pr}{0{,}15}\text{Mn}{1-y}\text{Ru}y\text{O}3$ và $\text{Ca}{0{,}6}\text{Pr}{0{,}4}\text{Mn}{1-y}\text{Ru}_y\text{O}_3$ ($y = 0 \div 0{,}07$); nâng cao hệ số phẩm chất nhiệt điện $Z$ lên dải $10^{-4} \text{ K}^{-1}$ ở nhiệt độ cao, giải mã tương quan giữa thứ nguyên fractal $D$ của biên hạt gốm với độ dẫn điện nhảy polaron. Phạm vi nghiên cứu bao gồm 18 tổ hợp mẫu gốm khối chế tạo bằng phương pháp sol-gel và phản ứng pha rắn, khảo sát thực nghiệm toàn diện trong dải nhiệt độ từ $4{,}2\text{ K}$ đến $1000\text{ K}$ và từ trường ngoài lên tới $7\text{ T}$ trong giai đoạn 2002–2006.

Literature Review và Positioning

Lịch sử nghiên cứu vật liệu perovskite manganite trải qua nhiều giai đoạn đột phá. Dòng nghiên cứu khởi thủy bắt đầu từ công trình nền tảng của Jonker và van Santen (1950) cùng Zener (1951) khi thiết lập cơ chế trao đổi kép (DE), giải thích tính sắt từ dẫn điện trong các hệ perovskite $\text{La}{1-x}\text{Ca}x\text{MnO}3$. Anderson và Hasegawa (1955) tiếp tục hoàn thiện giải tích tích phân nhảy electron hiệu dụng $\tilde{t}{ij} = t{ij} \cos(\theta{ij}/2)$, trong đó $\theta_{ij}$ là góc giữa các spin định xứ $t_{2g}$ tại hai vị trí liền kề. Dòng nghiên cứu thứ hai tập trung vào cấu trúc tinh thể và trật tự spin do Goodenough (1955) và Kanamori (1959) phát triển, đề ra các quy tắc siêu trao đổi (SE) bán thực nghiệm qua anion cầu nối $\text{O}^{2-}$. Đến năm 1985, Jirak và cộng sự công bố phát hiện về trật tự điện tích (Charge Ordering - CO) trong $\text{Pr}_{1-x}\text{Ca}_x\text{MnO}_3$, chứng minh sự định xứ của hạt tải $e_g$ do tương tác tĩnh điện tầm xa tạo nên pha phản sắt từ kiểu CE.

Tranh luận học thuật cốt lõi trong y văn quốc tế tồn tại giữa hai trường phái đối nghịch:

  1. Trường phái thuần túy trao đổi kép (Pure DE Model) do Millis et al. (1995) và Furukawa (1998) kiểm chứng, cho rằng tương tác trao đổi spin qua năng lượng Hund ($J_H \to \infty$) là điều kiện cần và đủ để điều khiển chuyển pha kim loại - điện môi (MIT) và hiệu ứng từ trở khổng lồ (CMR).
  2. Trường phái tương tác tương quan electron - mạng tinh thể mạnh (Strong Electron-Phonon Coupling) do Millis, Littlewood và Shraiman (1996) cùng Roder et al. (1996) khởi xướng, lập luận rằng chỉ riêng mô hình trao đổi kép không thể giải thích được độ lớn khổng lồ của điện trở suất vùng nhiệt độ cao; bắt buộc phải tồn tại hiệu ứng méo mạng Jahn-Teller tĩnh và động của ion $\text{Mn}^{3+}$ ($t_{2g}^3 e_g^1$) dẫn đến sự hình thành polaron bán kính nhỏ (Small Polaron) bị định xứ trong mạng.

Về phương diện nhiệt điện, dòng nghiên cứu xuất phát từ Altenkirch (1909, 1911) và Ioffe (1957) xác lập hệ số phẩm chất $Z = \alpha^2 / (\rho\kappa)$, chỉ ra nghịch lý muôn thuở: tăng độ dẫn điện $\sigma = 1/\rho$ thường dẫn đến giảm hệ số Seebeck $\alpha$ và tăng độ dẫn nhiệt điện tử $\kappa_{el}$ theo định luật Wiedemann-Franz-Lorenz. Việc Terasaki et al. (1997) phát hiện hệ số nhiệt điện lớn trong oxit kim loại $\text{NaCo}_2\text{O}_4$ đã mở ra làn sóng nghiên cứu oxit dẫn điện mạnh, song các hệ manganite $\text{CaMnO}_3$ pha tạp vẫn đối mặt với câu hỏi bỏ ngỏ về cơ chế tán xạ hạt tải và tác động của trật tự từ lên hệ số Seebeck.

Vị trí của luận án trong dòng chảy học thuật được định vị rõ nét: Luận án không chỉ dừng lại ở khảo sát từ tính hay từ trở ở nhiệt độ thấp như các công trình quốc tế cùng thời (ví dụ: Raveau et al., 1998; Tokura, 2000), mà tiên phong thiết lập cây cầu nối giữa cơ chế méo mạng tinh thể, chuyển pha từ - trật tự điện tích với các thông số nhiệt điện ($\alpha, \rho, Z$) ở dải nhiệt độ phòng và nhiệt độ cao. So sánh với hai nghiên cứu quốc tế điển hình:

  • So với nghiên cứu của Maignan et al. (2001) trên hệ $\text{Ca}_{1-x}\text{Bi}_x\text{MnO}_3$ chỉ thuần túy khảo sát thực nghiệm hệ số Seebeck và điện trở, luận án đã mở rộng tiếp cận mô hình hóa động học nhảy hạt tải kết hợp giữa mô hình Polaron bán kính nhỏ (SP) và mô hình Dẫn điện khoảng nhảy biến thiên (VRH) của Mott-Viret, đồng thời xác lập định lượng năng lượng kích hoạt $E_a$ và năng lượng hoạt hóa polaron $W_H$.
  • So với công trình của Raveau et al. (1997) về pha tạp Ruthenium trong manganite chỉ tập trung vào hiệu ứng CMR và xóa bỏ pha trật tự điện tích, luận án đã ứng dụng thành công Lý thuyết Thẩm thấu (Percolation Theory) trên môi trường hạt gốm vi mô và công cụ Hình học Fractal (Mandelbrot, 1982) để giải thích định lượng bước nhảy độ dẫn và tính dị hướng bề mặt tiếp xúc hạt.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và kiểm chứng các lý thuyết nền tảng trong vật lý chất rắn lượng tử:

  1. Mở rộng Mô hình Trao đổi Kép (Double Exchange Model - Zener, Anderson-Hasegawa): Minh chứng rằng khi bán kính ion trung bình $\langle r_A \rangle$ giảm làm thừa số dung hạn $t = (r_A + r_O) / [\sqrt{2}(r_B + r_O)]$ giảm từ $1{,}0$ xuống dưới $0{,}96$, góc liên kết $\text{Mn-O-Mn}$ ($\theta$) bị uốn lệch đáng kể khỏi $180^\circ$. Điều này làm suy giảm tích phân phủ obitan $t_{p-d} \sim t_{p-d}^0 \cos\theta$, thu hẹp độ rộng vùng năng lượng đơn điện tử $W = 2zt$, trực tiếp dồn nén pha sắt từ kim loại (FMM) và làm tăng tính định xứ của điện tử $e_g$.
  2. Kiểm chứng Mô hình Polaron Bán kính Nhỏ (Small Polaron - Holstein, Mott): Dữ liệu thực nghiệm chứng minh sự dẫn điện ở nhiệt độ cao ($T > \theta_D/2$) tuân thủ tuyệt đối phương trình $\rho(T) = A T \exp(E_a / k_B T)$, trong đó năng lượng hoạt hóa $E_a = W_H + E_D/2$ phản ánh chính xác sự tự bẫy electron vào trường biến dạng mạng Jahn-Teller của ion $\text{Mn}^{3+}$.
  3. Phát triển Lý thuyết Thẩm thấu trong Mạng Gốm Pha Tạp Dị Thể (Percolation Model): Xác lập mệnh đề lý thuyết cho rằng sự thay thế ion $\text{Ru}^{4+}/\text{Ru}^{5+}$ tại nút $\text{Mn}$ đóng vai trò là tâm kết nối từ tính mạnh, tạo ra các "cầu nối sắt từ" liên kết các pha kim loại độc lập. Khi nồng độ $\text{Ru}$ đạt ngưỡng thẩm thấu tới hạn $y_c \approx 0{,}03 \div 0{,}05$, mạng lưới thẩm thấu vô hạn (infinite percolation cluster) được thiết lập, dẫn đến chuyển biến nhảy vọt về tính chất dẫn điện và dập tắt hoàn toàn trạng thái trật tự điện tích CE.
+-------------------------------------------------------------------------+
|                  KHUNG PHÂN TÍCH TỔNG THỂ CỦA LUẬN ÁN                   |
+-------------------------------------------------------------------------+
                                     |
    +--------------------------------+--------------------------------+
    |                                |                                |
    v                                v                                v
[CẤU TRÚC VI MÔ & HÓA TRỊ]     [CƠ CHẾ TƯƠNG TÁC TỪ]      [ĐỘNG HỌC HẠT TẢI & NHIỆT ĐIỆN]
- Thừa số dung hạn t           - Siêu trao đổi (SE):      - Polaron bán kính nhỏ (SP)
- Bán kính ion <rA>              Mn3+-O-Mn3+ (AFM)        - Khoảng nhảy biến thiên (VRH)
- Méo mạng Jahn-Teller           Mn4+-O-Mn4+ (AFM)        - Hệ số Seebeck: alpha(T)
- Góc liên kết Mn-O-Mn         - Trao đổi kép (DE):       - Hệ số phẩm chất:
- Hình học Fractal D             Mn3+-O-Mn4+ (FM)           Z = alpha^2 / (rho * kappa)
    |                                |                                |
    +--------------------------------+--------------------------------+
                                     |
                                     v
                 [ÁP DỤNG LÝ THUYẾT THẨM THẤU (PERCOLATION)]
                 - Ngưỡng thẩm thấu tới hạn: yc = 0.03 - 0.05
                 - Phá vỡ trật tự điện tích (CO) trong Ca-Pr-Mn-Ru-O

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đồng thời 4 mô hình lý thuyết: (1) Mô hình Trao đổi kép DE và Siêu trao đổi SE của Goodenough; (2) Mô hình Dẫn điện khoảng nhảy biến thiên VRH của Mott-Viret; (3) Mô hình Polaron bán kính nhỏ SP; (4) Lý thuyết Thẩm thấu và Hình học Fractal Mandelbrot.

Cách tiếp cận mới lạ nằm ở việc xử lý sự không đồng nhất vi mô của gốm đa tinh thể: Biên hạt gốm và bề mặt tiếp xúc được mô hình hóa như một cấu trúc fractal tự tương đồng với thứ nguyên $D$ ($2 < D < 3$). Mối quan hệ giữa độ dẫn điện $\sigma$, mật độ trạng thái tại mức Fermi $N(E_F)$ và độ gồ ghề bề mặt biên hạt được chuẩn hóa thông qua giải tích hình ảnh SEM và phổ trở kháng. Các điều kiện biên xác lập rõ ràng: Mô hình VRH chi phối dải nhiệt độ thấp và trung bình ($T < T_{MIT}$), trong khi mô hình SP áp dụng nghiêm ngặt cho vùng nhiệt độ cao ($T > T_C, T > T_{CO}$), và lý thuyết thẩm thấu điều khiển vùng chuyển tiếp pha kim loại - điện môi khi pha tạp Ruthenium.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu đứng vững trên lập trường triết học thực chứng (positivism) và hiện thực phản biện (critical realism), khẳng định các quy luật vật lý vi mô về spin, điện tích và quỹ đạo electron có thể được lượng hóa và kiểm chứng chính xác thông qua hệ thống đo lường thực nghiệm đa thông số. Thiết kế nghiên cứu đa tầng (multi-level design) được triển khai qua 3 cấp độ:

  • Cấp độ mạng tinh thể (Lattice level): Khảo sát thông số mạng tinh thể ($a, b, c$), thể tích ô cơ sở $V$, độ méo mạng orthorhombic kiểu $O$ và $O'$, góc liên kết $\text{Mn-O-Mn}$ và độ dài liên kết $\text{Mn-O}$.
  • Cấp độ vi cấu trúc biên hạt (Microstructure level): Khảo sát hình thái hạt, kích thước hạt trung bình $d$, độ rỗng gốm và thứ nguyên fractal bề mặt $D$.
  • Cấp độ vĩ mô (Macroscopic physical properties): Khảo sát từ độ tĩnh $M(T), M(H)$, độ cảm từ xoay chiều $\chi_{ac}$, điện trở suất $\rho(T)$, hệ số Seebeck $\alpha(T)$, nhiệt lượng quét vi sai DSC và phân tích nhiệt khối lượng TGA.

Hệ mẫu nghiên cứu được thiết kế chính xác gồm 18 tổ hợp thành phần hóa học:

  1. Hệ đơn pha $\text{Ca}_{1-x}\text{Fe}_x\text{MnO}_3$ với $x = 0; 0{,}01; 0{,}03; 0{,}05$.
  2. Hệ đa thành phần $\text{Ca}_{1-x}\text{Nd}_x\text{MnO}_3$ với $x = 0; 0{,}1; 0{,}3; 0{,}5; 0{,}7; 0{,}9$.
  3. Hệ pha tạp kép $\text{Ca}{0{,}85}\text{Pr}{0{,}15}\text{Mn}_{1-y}\text{Ru}_y\text{O}_3$ với $y = 0; 0{,}03; 0{,}05; 0{,}07$.
  4. Hệ pha tạp kép $\text{Ca}{0{,}6}\text{Pr}{0{,}4}\text{Mn}_{1-y}\text{Ru}_y\text{O}_3$ với $y = 0; 0{,}03; 0{,}05; 0{,}07$.

Quy trình nghiên cứu rigorous

Quy trình chế tạo mẫu và thu thập dữ liệu được thực hiện theo tiêu chuẩn phòng thí nghiệm chuẩn quốc tế tại Bộ môn Vật lý Chất rắn (ĐH KHTN Hà Nội), Viện Khoa học Vật liệu (Viện Hàn lâm KH&CN Việt Nam), Viện JAIST (Nhật Bản) và Viện Zeeman-Van der Waals (Đại học Amsterdam, Hà Lan):

  1. Kỹ thuật Chế tạo:

    • Phương pháp sol-gel: Áp dụng cho mẫu chuẩn $\text{CaMnO}_3$ bằng cách hòa tan muối nitrat kim loại $\text{Ca(NO}_3)_2$, $\text{Mn(NO}_3)_2$ trong dung dịch axit citric ($\text{AC}$) và ethylene glycol làm chất tạo gel, sấy khô ở $120^\circ\text{C}$ và thiêu kết ở $900^\circ\text{C}$ để thu được hạt kích thước nanomet.
    • Phương pháp phản ứng pha rắn (công nghệ gốm): Nghiền trộn oxide tinh khiết cao ($\text{CaCO}_3$, $\text{Mn}_2\text{O}_3$, $\text{Fe}_2\text{O}_3$, $\text{Nd}_2\text{O}_3$, $\text{Pr}6\text{O}{11}$, $\text{RuO}_2 > 99{,}9%$) bằng cối mã não trong 4 giờ; nung sơ bộ (calcination) ở $950^\circ\text{C} \div 1050^\circ\text{C}$ trong 12 giờ; nghiền lần hai trong 3 giờ; ép viên đẳng tĩnh thủy tĩnh với áp lực $5 \div 7 \text{ tấn/cm}^2$; thiêu kết cuối cùng (sintering) ở $1250^\circ\text{C} \div 1350^\circ\text{C}$ trong 24 giờ trong môi trường không khí và làm nguội chậm với tốc độ $2^\circ\text{C}/\text{phút}$.

  2. Giao thức Thực nghiệm và Thiết bị Đo lường:

    • Phân tích cấu trúc pha: Nhiễu xạ tia X (XRD) trên máy D5005 Siemens sử dụng bức xạ $\text{Cu-K}_\alpha$ ($\lambda = 1{,}54056\text{ \AA}$), góc quét $2\theta$ từ $20^\circ$ đến $80^\circ$, bước nhảy $0{,}02^\circ$.
    • Hình thái học bề mặt: Kính hiển vi điện tử quét (SEM) hiệu JEOL JSM-5410LV tích hợp phổ tán sắc năng lượng tia X (EDS) định lượng tỷ lệ cation.
    • Nhiệt sắc ký: Phân tích nhiệt quét DSC và phân tích nhiệt trọng lượng TGA trên hệ máy Setaram từ nhiệt độ phòng đến $1200^\circ\text{C}$.
    • Tính chất từ: Từ kế mẫu rung (VSM) trong dải nhiệt độ $77\text{ K} \div 300\text{ K}$, từ trường cực đại $\pm 1{,}35\text{ T}$; hệ đo SQUID và từ kế biến thiên nhiệt độ tại Viện Zeeman trong dải $4{,}2\text{ K} \div 300\text{ K}$, từ trường lên tới $7\text{ T}$ theo hai chế độ đo làm lạnh không từ trường (ZFC - Zero Field Cooled) và làm lạnh có từ trường (FC - Field Cooled).
    • Đo điện trở suất và từ trở: Phương pháp bốn mũi dò tiêu chuẩn (Four-probe DC technique) đảo chiều dòng điện triệt tiêu suất nhiệt điện ký sinh, dải nhiệt độ $77\text{ K} \div 800\text{ K}$.
    • Đo hệ số Seebeck ($\alpha$): Thiết bị đo chuyên dụng tạo gradient nhiệt độ ổn định $\Delta T = 2 \div 5\text{ K}$ dọc theo hai đầu mẫu, ghi nhận suất điện động nhiệt điện $\Delta V$ qua nanovoltmeter Keithley 2182A, tính toán trực tiếp $\alpha = -\Delta V / \Delta T$.

Tam giác hóa phương pháp (Methodological Triangulation) được thiết lập giữa cấu trúc XRD (tinh thể), hình thái SEM (hạt vi mô), phổ từ tính VSM/SQUID (spin) và đặc trưng vận chuyển điện tử (Seebeck/Four-probe). Độ tin cậy và độ lặp lại của phép đo điện - nhiệt điện đạt sai số tương đối $< 3%$, độ chính xác nhiệt độ $\pm 0{,}1\text{ K}$.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Xác lập sự chuyển tiếp cơ chế vận chuyển điện tử trong hệ $\text{Ca}_{1-x}\text{Fe}_x\text{MnO}_3$: Pha tạp $\text{Fe}^{3+}$ vào vị trí $\text{Ca}^{2+}$ làm giảm mạnh điện trở suất tại dải nhiệt độ phòng từ $\rho \approx 10^3 \ \Omega\cdot\text{cm}$ ($x = 0$) xuống còn $\rho \approx 1{,}2 \ \Omega\cdot\text{cm}$ ($x = 0{,}05$). Ở dải nhiệt độ cao ($300\text{ K} \div 800\text{ K}$), hệ số Seebeck luôn mang giá trị âm ($\alpha < 0$), dao động từ $-120 \ \mu\text{V/K}$ đến $-350 \ \mu\text{V/K}$, khẳng định hạt tải đa số là điện tử ($e_g^1$) nhảy giữa các tâm $\text{Mn}^{3+}$ và $\text{Mn}^{4+}$. Giá trị hệ số phẩm chất nhiệt điện đạt đỉnh $Z \approx 8{,}8 \times 10^{-4}\text{ K}^{-1}$ ở vùng nhiệt độ cao đối với mẫu $x = 0{,}03$.

  2. Quy luật tiến hóa cấu trúc và từ tính theo mức độ pha tạp Neodymium ($\text{Nd}$): Trong hệ $\text{Ca}_{1-x}\text{Nd}_x\text{MnO}3$ ($x = 0 \div 0{,}9$), bán kính ion trung bình $\langle r_A \rangle$ tăng liên tục làm thay đổi cấu trúc tinh thể từ trực giao orthorhombic ($x \le 0{,}5$) sang rhombohedral ($x > 0{,}5$). Đặc biệt, trạng thái từ tính biến đổi phức tạp: từ phản sắt từ AFMI ($x = 0$) chuyển sang trạng thái sắt từ kim loại FMM yếu xen kẽ cụm thủy tinh spin (Spin Glass/Cluster Glass) tại $x = 0{,}1 \div 0{,}3$, và xuất hiện trật tự điện tích rõ nét ở $x = 0{,}5$ tại $T{CO} \approx 260\text{ K}$ với độ từ hóa bão hòa $M_s$ suy giảm mạnh do cạnh tranh giữa tương tác trao đổi kép và siêu trao đổi.

  3. Phát hiện hiện tượng phá vỡ trật tự điện tích do Ruthenium kích hoạt (Percolation Breakdown): Tại hợp chất $\text{Ca}{0{,}6}\text{Pr}{0{,}4}\text{Mn}_{1-y}\text{Ru}y\text{O}3$, khi chưa pha tạp ($y = 0$), mẫu thể hiện trạng thái trật tự điện tích cực kỳ bền vững với bước nhảy điện trở suất đột biến tại $T{CO} = 230\text{ K}$. Khi pha tạp Ruthenium với hàm lượng rất nhỏ ($y = 0{,}03; 0{,}05; 0{,}07$), đỉnh chuyển pha trật tự điện tích $T{CO}$ bị dập tắt hoàn toàn, điện trở suất giảm hơn $5$ bậc độ lớn ở nhiệt độ thấp ($T < 100\text{ K}$), và vật liệu chuyển sang tính dẫn kim loại sắt từ dưới nhiệt độ Curie $T_C \approx 180\text{ K}$.

  4. Xác nhận sự phù hợp của mô hình Dẫn điện Khoảng nhảy Biến thiên (VRH) và Polaron bán kính nhỏ (SP): Phân tích định lượng số liệu điện trở suất chứng minh: Tại dải nhiệt độ $150\text{ K} < T < T_C$, đồ thị $\ln\rho$ phụ thuộc tuyến tính tuyệt đối vào $T^{-1/4}$ tuân theo quy luật Mott-Viret $\rho = \rho_0 \exp[(T_0/T)^{1/4}]$ với nhiệt độ đặc trưng $T_0 \approx 10^7 \div 10^8\text{ K}$. Tại dải nhiệt độ cao ($T > 350\text{ K}$), số liệu chuyển dịch hoàn hảo sang mô hình Polaron bán kính nhỏ $\ln(\rho/T) \sim E_a / (k_B T)$ với năng lượng hoạt hóa $E_a \approx 85 \div 160\text{ meV}$.

  5. Mô hình hóa thành công độ dẫn qua cấu trúc Fractal của biên hạt: Tính toán thứ nguyên fractal $D$ từ ảnh vi cấu trúc SEM đạt giá trị $D \approx 2{,}34 \div 2{,}68$, giải thích thỏa đáng sự biến đổi hàm mũ của hệ số truyền dẫn hạt tải qua rào thế biên hạt theo phương trình thẩm thấu $\sigma \propto (y - y_c)^\mu$ với số mũ tới hạn $\mu \approx 1{,}95 \pm 0{,}08$, tiệm cận giá trị lý thuyết thẩm thấu 3 chiều chuẩn ($\mu_{theor} = 2{,}0$).

BẢNG TỔNG HỢP CÁC PHÁT HIỆN THỰC NGHIỆM ĐẶC TRƯNG CỦA CÁC HỆ MẪU
+------------------------------------+----------------+--------------------+---------------------+-----------------------------+
| Hệ vật liệu nghiên cứu             | Cấu trúc pha   | Trật tự từ         | Hệ số Seebeck alpha | Điện trở suất rho (300 K)   |
+------------------------------------+----------------+--------------------+---------------------+-----------------------------+
| CaMnO3 (Mẫu chuẩn)                 | Orthorhombic   | AFM (TN = 125 K)   | -350 microV/K       | ~ 10^3 Ohm.cm               |
| Ca0.97Fe0.03MnO3                   | Orthorhombic   | Cụm FM yếu / AFM   | -180 microV/K       | 1.8 Ohm.cm (Z ~ 8.8x10^-4)  |
| Ca0.5Nd0.5MnO3                     | Orthorhombic   | CO / AFM (TCO=260K)| -85 microV/K        | 12.5 Ohm.cm                 |
| Ca0.6Pr0.4MnO3 (y = 0)             | Orthorhombic   | CO (TCO = 230 K)   | -45 microV/K        | > 10^4 Ohm.cm (ở 100 K)     |
| Ca0.6Pr0.4Mn0.95Ru0.05O3 (y = 0.05)| Orthorhombic   | FM Kim loại (TC=180K)| -25 microV/K      | 0.08 Ohm.cm (ở 100 K)       |
+------------------------------------+----------------+--------------------+---------------------+-----------------------------+

Implications đa chiều

  • Về mặt lý thuyết: Luận án mở rộng hiểu biết về vai trò của ion kim loại chuyển tiếp $4d$ ($\text{Ru}$) trong việc can thiệp vào mạng lưới trao đổi kép $3d$ ($\text{Mn}$), chứng minh trạng thái trật tự điện tích không phải là bất biến mà có thể bị điều khiển linh hoạt bằng pha tạp định lượng cục bộ.
  • Về mặt phương pháp: Thiết lập phương pháp tích hợp đo lường đồng thời tính chất điện - từ - nhiệt điện trên cùng một hệ mẫu chuẩn hóa, loại trừ sai số do sai lệch vi cấu trúc.
  • Về mặt thực tiễn và công nghệ: Cung cấp giải pháp công nghệ chế tạo gốm nhiệt điện n-type hoạt động ở nhiệt độ cao ($600^\circ\text{C} \div 900^\circ\text{C}$), mở đường cho việc chế tạo module máy phát điện nhiệt điện thu hồi nhiệt thải công nghiệp (thermoelectric waste-heat generators) từ ống xả động cơ và nhà máy luyện kim.
  • Khuyến nghị chính sách khoa học: Định hướng ưu tiên nghiên cứu vật liệu xanh, thân thiện môi trường, loại bỏ các nguyên tố độc hại ($\text{Pb, Te, Se}$) trong lộ trình phát triển vật liệu năng lượng quốc gia.

Limitations và Future Research

Luận án thẳng thắn ghi nhận 4 giới hạn nghiên cứu:

  1. Giới hạn về đo độ dẫn nhiệt trực tiếp ($\kappa$): Do điều kiện thiết bị giai đoạn 2002–2006, hệ số dẫn nhiệt $\kappa$ chủ yếu được ngoại suy và đánh giá định tính qua cấu trúc vi mô và định luật Wiedemann-Franz kết hợp dao động mạng phonon, chưa thực hiện đo trực tiếp $\kappa(T)$ bằng phương pháp Laser Flash nhiệt độ cao trên toàn dải mẫu.
  2. Kích thước hạt chưa đạt thang đo nanomet đồng nhất: Phương pháp phản ứng pha rắn truyền thống dẫn đến kích thước hạt gốm tương đối lớn ($1 \div 5 \ \mu\text{m}$) và tồn tại độ rỗng $5 \div 10%$, làm tăng sự tán xạ hạt tải tại biên hạt ngoài ý muốn.
  3. Giới hạn nồng độ pha tạp Ruthenium: Do $\text{RuO}_2$ có giá thành rất cao và dễ bay hơi ở nhiệt độ thiêu kết trên $1200^\circ\text{C}$, nồng độ pha tạp chỉ giới hạn ở mức $y \le 0{,}07$.
  4. Trạng thái hóa trị chính xác của Ru và Mn: Chưa sử dụng phổ hấp thụ tia X cấu trúc gần bờ (XANES/EXAFS) để định lượng tỷ lệ tuyệt đối $\text{Ru}^{4+}/\text{Ru}^{5+}$ và $\text{Mn}^{3+}/\text{Mn}^{4+}$.

Chương trình nghiên cứu tương lai (Future Research Agenda):

  • Phát triển công nghệ chế tạo gốm nano bằng phương pháp Spark Plasma Sintering (SPS) nhằm đạt độ kết khối $>98%$ và giữ kích thước hạt $<100\text{ nm}$, kích thích tán xạ phonon tại biên hạt để giảm cực tiểu độ dẫn nhiệt mạng $\kappa_{lat}$.
  • Mở rộng nghiên cứu pha tạp đồng thời nhiều vị trí (co-doping) $\text{A}$ và $\text{B}$ bằng các nguyên tố kiềm thổ/đất hiếm không độc hại nhằm tối ưu hóa mật độ hạt tải $n \approx 10^{19} \div 10^{20}\text{ cm}^{-3}$.
  • Ứng dụng tính toán hóa học lượng tử nguyên lý đầu (DFT/ab-initio) kết hợp lý thuyết hàm mật độ có hiệu chỉnh tương quan Coulomb ($DFT+U$) để mô phỏng chính xác cấu trúc vùng năng lượng và mật độ trạng thái $N(E_F)$.
  • Thiết kế và chế tạo thử nghiệm module nhiệt điện hoàn chỉnh ghép cặp giữa perovskite n-type ($\text{CaMnO}_3$ biến tính) và p-type ($\text{Ca}_3\text{Co}_4\text{O}_9$ hoặc $\text{NaCo}_2\text{O}_4$).

Tác động và ảnh hưởng

Luận án đóng góp quan trọng vào kho tàng khoa học vật liệu oxit chức năng tại Việt Nam và quốc tế. Về mặt học thuật, các kết quả của luận án là tiền đề cho chuỗi bài báo khoa học công bố trên các tạp chí chuyên ngành quốc tế uy tín (như Journal of Magnetism and Magnetic Materials, Physica B: Condensed Matter, Communications in Physics), với tiềm năng trích dẫn ước tính hàng trăm lượt trong các nghiên cứu về vật liệu nhiệt điện oxit và manganite pha tạp.

Về chuyển đổi công nghiệp, nghiên cứu mở ra triển vọng nội địa hóa công nghệ chế tạo vật liệu cảm biến nhiệt độ cao, cảm biến từ trường và vật liệu thu hồi năng lượng nhiệt thải cho ngành công nghiệp nặng, xi măng và năng lượng sạch. Luận án góp phần cung cấp cơ sở dữ liệu thực nghiệm chuẩn xác cho các nhà hoạch định chính sách năng lượng và vật liệu chiến lược trong khuôn khổ các chương trình nghiên cứu trọng điểm cấp quốc gia.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học: Tiếp cận một tài liệu tham khảo mẫu mực về phương pháp luận nghiên cứu vật lý thực nghiệm, quy trình tổng hợp vật liệu oxit và kỹ thuật phân tích chuyển pha điện từ phức hợp.
  • Giới học giả và chuyên gia vật lý chất rắn: Khai thác các dữ liệu định lượng về tương tác cạnh tranh DE/SE, chuyển pha trật tự điện tích và mô hình thẩm thấu fractal trong perovskite manganite.
  • Kỹ sư R&D công nghệ vật liệu: Ứng dụng các quy trình công nghệ chế tạo gốm điện hóa, tối ưu hóa hệ số Seebeck và giảm điện trở suất cho các thiết bị chuyển đổi nhiệt điện công nghiệp.
  • Nhà hoạch định chính sách khoa học & công nghệ: Có thêm căn cứ khoa học vững chắc để đầu tư phát triển các hướng nghiên cứu công nghệ xanh thu hồi năng lượng không phát thải.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc mở rộng Lý thuyết Thẩm thấu (Percolation Theory) và Hình học Fractal vào việc giải thích động học vận chuyển hạt tải điện tử trong gốm manganite pha tạp kim loại chuyển tiếp $4d$ ($\text{Ru}$). Luận án đã chứng minh sự phá hủy trạng thái trật tự điện tích (CO) trong $\text{Ca}{0{,}6}\text{Pr}{0{,}4}\text{MnO}_3$ khi pha tạp Ruthenium không diễn ra đồng nhất mà thông qua sự phát triển của các cụm sắt từ kim loại fractal. Khi tỷ phần thể tích các cụm này vượt qua ngưỡng thẩm thấu $y_c \approx 0{,}03 \div 0{,}05$, độ dẫn kim loại được thiết lập trên toàn bộ mẫu, mở rộng mô hình trao đổi kép cổ điển của Zener sang hệ có sự phân tách pha vi mô (electronic phase separation).

2. Đột phá về mặt phương pháp nghiên cứu so với các công trình quốc tế trước đó?

So với các công trình của Maignan et al. hay Raveau et al. thường khảo sát riêng rẽ tính chất từ hoặc tính chất nhiệt điện, đột phá của luận án là thiết lập một quy trình thực nghiệm tam giác hóa tích hợp: kết hợp phân tích vi cấu trúc tinh thể chi tiết (XRD/Rietveld), hình thái biên hạt gốm fractal (SEM), đặc trưng từ tính dải nhiệt độ rộng và từ trường cao (VSM/SQUID đến $7\text{ T}$), cùng phép đo đồng thời điện trở suất $\rho(T)$ và hệ số Seebeck $\alpha(T)$ từ $77\text{ K}$ đến $800\text{ K}$ trên cùng một lô mẫu chế tạo chuẩn hóa.

3. Phát hiện bất ngờ nhất và bằng chứng dữ liệu thực nghiệm hỗ trợ?

Phát hiện bất ngờ nhất là sự suy giảm điện trở suất đột biến hơn 5 bậc độ lớn ở nhiệt độ thấp khi pha tạp chỉ $3\text{ mol}% \text{ Ru}$ vào nền $\text{Ca}{0{,}6}\text{Pr}{0{,}4}\text{MnO}_3$ (vốn là chất điện môi trật tự điện tích có điện trở cực lớn $>10^4 \ \Omega\cdot\text{cm}$ ở $100\text{ K}$). Bằng chứng dữ liệu thực nghiệm cho thấy tại $y = 0{,}03$ và $y = 0{,}05$, đường cong $\rho(T)$ chuyển hoàn toàn từ hành vi bán dẫn dốc đứng ($\text{d}\rho/\text{d}T < 0$) sang hành vi kim loại dẫn điện tốt ($\text{d}\rho/\text{d}T > 0$) dưới $T_C = 180\text{ K}$, với điện trở suất giảm xuống mức $0{,}08 \ \Omega\cdot\text{cm}$.

4. Luận án có cung cấp giao thức tái lập nghiên cứu (Replication Protocol) hoàn chỉnh không?

Luận án cung cấp giao thức thực nghiệm chi tiết tuyệt đối có khả năng tái lập hoàn toàn: từ thông số nồng độ mol của từng hóa chất tiền chất ($\text{CaCO}_3, \text{Mn}_2\text{O}_3, \text{Fe}_2\text{O}_3, \text{Nd}_2\text{O}_3, \text{Pr}6\text{O}{11}, \text{RuO}_2 > 99{,}9%$), quy trình nghiền cơ học 4 giờ, nhiệt độ và thời gian nung sơ bộ ($950^\circ\text{C} \div 1050^\circ\text{C}$, 12 giờ), áp suất ép viên thủy tĩnh ($5 \div 7\text{ tấn/cm}^2$), đến chế độ nhiệt thiêu kết ($1250^\circ\text{C} \div 1350^\circ\text{C}$, 24 giờ) và tốc độ làm nguội chính xác $2^\circ\text{C}/\text{phút}$.

5. Chương trình nghiên cứu 10 năm được phác thảo như thế nào?

Chương trình nghiên cứu dài hạn tập trung vào 3 mũi nhọn: (i) Chuyển đổi công nghệ chế tạo sang gốm khối kích thước hạt nano thông qua kỹ thuật thiêu kết nhanh Plasma (SPS) để giảm triệt để độ dẫn nhiệt $\kappa$; (ii) Thiết lập hệ vật liệu pha tạp kép đa thành phần kết hợp đất hiếm và kim loại $4d/5d$ nhằm tối ưu hóa hệ số phẩm chất $ZT > 0{,}5$ ở nhiệt độ $800\text{ K}$; (iii) Tích hợp công nghệ chế tạo màng mỏng epitaxy và cấu trúc đa lớp nhân tạo để chế tạo chip làm lạnh vi mô và máy phát điện nhiệt điện nano.

Kết luận

  1. Tổng hợp thành công 18 tổ hợp perovskite manganite đơn pha: Kiểm soát chính xác công nghệ gốm và sol-gel, tạo ra các hệ mẫu chất lượng cao $\text{Ca}{1-x}\text{Fe}x\text{MnO}3$, $\text{Ca}{1-x}\text{Nd}x\text{MnO}3$, $\text{Ca}{0{,}85}\text{Pr}{0{,}15}\text{Mn}{1-y}\text{Ru}y\text{O}3$ và $\text{Ca}{0{,}6}\text{Pr}{0{,}4}\text{Mn}{1-y}\text{Ru}_y\text{O}_3$.
  2. Lượng hóa tương quan cấu trúc - tính chất điện từ: Xác định chính xác quy luật phụ thuộc của nhiệt độ Curie $T_C$, nhiệt độ trật tự điện tích $T_{CO}$ vào bán kính ion trung bình $\langle r_A \rangle$, thừa số dung hạn Goldschmidt $t$ và góc liên kết $\text{Mn-O-Mn}$.
  3. Đột phá về tính chất nhiệt điện: Đạt hệ số phẩm chất $Z \approx 8{,}8 \times 10^{-4}\text{ K}^{-1}$ ở nhiệt độ cao trên hệ $\text{Ca}_{1-x}\text{Fe}_x\text{MnO}_3$, chứng minh tiềm năng thay thế vật liệu nhiệt điện truyền thống bằng gốm oxit perovskite bền nhiệt.
  4. Khám phá cơ chế thẩm thấu kích hoạt bởi Ruthenium: Chứng minh thực nghiệm việc pha tạp Ruthenium phá hủy hoàn toàn pha trật tự điện tích CE, kích hoạt tính dẫn kim loại sắt từ thông qua cơ chế thẩm thấu cụm từ tính.
  5. Hoàn thiện bức tranh lý thuyết động học hạt tải: Kết hợp thành công mô hình Dẫn điện khoảng nhảy biến thiên Mott-Viret (nhiệt độ thấp), Polaron bán kính nhỏ (nhiệt độ cao) và Hình học Fractal biên hạt gốm.
  6. Mở ra 3 hướng nghiên cứu mới: Nghiên cứu phân tách pha điện tử trong oxit pha tạp kim loại $4d$; công nghệ chế tạo module nhiệt điện oxit chịu nhiệt cao; và ứng dụng hình học fractal mô phỏng tính chất truyền dẫn hạt tải trong vật liệu đa tinh thể.
