Giới thiệu dự án

Vật liệu nano từ tính có cấu trúc Perovskite tổng quát $ABO_3$ (trong đó $A$ là kim loại đất hiếm như $Y, La$; $B$ là kim loại chuyển tiếp như $Fe, Co, Mn$) đang giữ vai trò then chốt trong các cuộc cách mạng kỹ thuật vật liệu mới. Theo các báo cáo khoa học vật liệu tiên tiến, các hợp chất Orthoferrite $YFeO_3$ biến tính pha tạp thể hiện đặc tính xúc tác oxy hóa vượt trội, độ dẫn hỗn hợp ion-điện tử (MIEC) cao, độ nhạy khí tốt và tốc độ dịch chuyển vách Domen từ quang học đặc biệt. Tuy nhiên, việc ứng dụng đại trà $YFeO_3$ nguyên chất gặp nhiều rào cản do khả năng dẫn điện hạn chế ở nhiệt độ thường và nhiệt độ chế tạo theo phương pháp gốm truyền thống quá cao ($>1100^\circ\text{C}$), dẫn đến hiện tượng thiêu kết làm hạt bị thô đại, diện tích bề mặt riêng giảm mạnh.

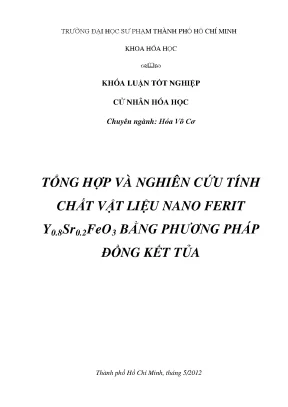

Đề tài "Tổng hợp và nghiên cứu tính chất vật liệu nano ferit $Y_{0.8}Sr_{0.2}FeO_3$ bằng phương pháp đồng kết tủa" được thực hiện nhằm giải quyết bài toán biến tính cấu trúc mạng tinh thể bằng cách thay thế một phần ion $Y^{3+}$ bằng cation kiềm thổ $Sr^{2+}$ (tỷ lệ $Y:Sr = 8:2$), đồng thời hạ thấp nhiệt độ kết tinh pha thông qua kỹ thuật hóa ướt đồng kết tủa (Co-precipitation).

graph TD
    A["Vấn đề: Thiêu kết nhiệt cao (>1100°C), Hạt thô đại, Dẫn điện thấp"] --> B["Giải pháp: Pha tạp Sr2+ vào vị trí A (Y3+)"]
    B --> C["Kỹ thuật: Đồng kết tủa với Na2CO3 tại 80°C"]
    C --> D["Nung kết tinh nhiệt thấp: 750°C / 2 giờ"]
    D --> E["Kết quả: Đơn pha Orthorhombic, Kích thước nano, Diện tích bề mặt cao"]

Mục tiêu cụ thể của dự án

  1. Khảo sát và thiết lập quy trình công nghệ tổng hợp bột nano ferit $Y_{0.8}Sr_{0.2}FeO_3$ từ các muối vô cơ $YCl_3$, $Sr(NO_3)_2$, $Fe(NO_3)_3$ với tác nhân kết tủa $Na_2CO_3$ ở $80^\circ\text{C}$.
  2. Xác định cơ chế phân hủy nhiệt và chuyển pha của tiền chất thông qua phân tích nhiệt vi sai TG/DTG từ nhiệt độ phòng đến $900^\circ\text{C}$.
  3. Đánh giá ảnh hưởng của nhiệt độ nung ($750^\circ\text{C}, 800^\circ\text{C}, 850^\circ\text{C}$) trong thời gian 2 giờ đến cấu trúc pha tinh thể, độ tinh khiết và thông số mạng bằng nhiễu xạ tia X (XRD).
  4. Phân tích hình thái hạt, diện tích bề mặt riêng (BET), tính chất từ trễ (VSM) và thành phần định lượng nguyên tố thực tế (ICP-MS).

Phạm vi và giới hạn

  • Phạm vi: Khảo sát hệ mẫu $Y_{0.8}Sr_{0.2}FeO_3$ với tỷ lệ mol cố định $Y:Sr:Fe = 8:2:10$, chế độ nung khảo sát từ $750^\circ\text{C}$ đến $850^\circ\text{C}$.
  • Giới hạn: Quy trình thực hiện ở quy mô phòng thí nghiệm (batch 500 mL), chưa khảo sát biến thiên nồng độ chất hoạt động bề mặt (surfactants) hữu cơ chuyên sâu.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp chế tạo Ưu điểm Nhược điểm Chi phí & Khả năng mở rộng
Phản ứng pha rắn (Gốm) Quy trình đơn giản, không cần hóa chất tinh khiết cao. Nhiệt độ nung rất cao ($1100 - 1300^\circ\text{C}$), hạt to ($>1,\mu\text{m}$), phân bố kích thước không đều, độ kết tụ lớn. Chi phí thiết bị nung cao, tiêu tốn năng lượng lớn, khó kiểm soát kích thước nano.
Sol-Gel (Citrate/Polyol) Độ đồng nhất mức độ phân tử cao, tạo được màng mỏng và bột mịn. Phải kiểm soát nghiêm ngặt pH, độ nhớt, tốc độ thủy phân; sử dụng dung môi và chất tạo phức hữu cơ đắt tiền. Chi phí hóa chất cao, tạo ra nhiều khí thải hữu cơ trong quá trình phân hủy gel.
Đồng kết tủa (Dự án chọn) Nhiệt độ kết tinh thấp ($750^\circ\text{C}$), thiết bị đơn giản, hạt đồng đều, hiệu suất thu hồi cao ($>90%$). Cần kiểm soát tốc độ nhỏ giọt và chế độ khuấy trộn để tránh kết tủa phân tầng. Chi phí hóa chất thấp, dễ dàng nâng quy mô công nghiệp (Scale-up).

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)

  • Must-have (Bắt buộc): Tạo ra cấu trúc đơn pha Orthorhombic hoàn chỉnh ở nhiệt độ $\le 850^\circ\text{C}$; kích thước tinh thể trung bình $<50\text{ nm}$.
  • Should-have (Nên có): Nhiệt độ nung tối ưu hóa ở $750^\circ\text{C}$ để tiết kiệm năng lượng; giảm thiểu tối đa tạp pha $Y_2O_3$ và pha phụ $Y_3Fe_5O_{12}$.
  • Could-have (Có thể có): Diện tích bề mặt riêng BET đạt $>20\text{ m}^2/\text{g}$ hỗ trợ khả năng hấp phụ và xúc tác.
  • Won't-have (Chưa thực hiện): Nghiên cứu đa cấu tử với nồng độ biến thiên $x = 0.1 \div 0.5$ trong khuôn khổ khóa luận này.

Thiết kế hệ thống thực nghiệm và công nghệ

Hóa chất và Danh mục thiết bị phân tích

  • Hóa chất tinh khiết: $YCl_3\cdot 9H_2O$, $Sr(NO_3)_2$, $Fe(NO_3)_3\cdot 9H_2O$, $Na_2CO_3$ (độ tinh khiết phân tích $\ge 99.0%$), nước cất 2 lần.
  • Thiết bị phân tích nhiệt: Máy TA Instruments Q500-TGA (tốc độ gia nhiệt $10^\circ\text{C}/\text{phút}$, môi trường không khí).
  • Thiết bị nhiễu xạ tia X (XRD): Máy Bruker D8-ADVANCE (Đức), Anode Cu ($\lambda = 1.5406\text{ \AA}$), góc quét $2\theta = 20^\circ \div 80^\circ$, bước nhảy $0.03^\circ$, thời gian đếm $0.8\text{ s/bước}$.
  • Hiển vi điện tử quét (SEM): JEOL JSM-7410, phủ màng dẫn điện Platinum.
  • Đo diện tích bề mặt riêng (BET): Quantachrome NOVA-2200e (khử khí chân không ở $200 - 250^\circ\text{C}$ trong 4 giờ).
  • Đo từ tính (VSM): Máy đo từ mẫu rung Microsense EV11, quét từ trường ngoài đến $\pm 10\text{ kOe}$.
  • Quang phổ phát xạ plasma (ICP-MS): Xác định sai số tỷ lệ cation kim loại $Y:Sr:Fe$.
[Hỗn hợp muối: YCl3 + Sr(NO3)2 + Fe(NO3)3] (Tỷ lệ mol 8 : 2 : 10)
                          │
                          ▼ (Nhỏ giọt vào 500 mL H2O ở 80°C)
       [Dung dịch Na2CO3 dư 20%] ──► [Khuấy từ gia nhiệt 80°C]
                                              │
                                              ▼ (Xuất hiện kết tủa nâu đỏ)
                                    [Khuấy phân tán 30 phút]
                                              │
                                              ▼ (Lọc hút chân không Bunsen)
                                     [Rửa nước cất nhiều lần]
                                              │
                                              ▼
                                   [Sấy tự nhiên 3 ngày]
                                              │
                                              ▼
                             [Tiền chất khô (Gel/Bột vô định hình)]
                                              │
                                              ▼ (Nung 750°C - 850°C trong 2 giờ)
                              [Bột nano Y0.8Sr0.2FeO3 đơn pha]

Phương trình phản ứng và cơ chế hóa học

Quá trình kết tủa và biến đổi pha nhiệt được mô tả qua các phản ứng liên hoàn:

$$\begin{aligned} 2YCl_3 + 3Na_2CO_3 &\rightarrow Y_2(CO_3)_3\downarrow + 6NaCl \ Sr(NO_3)_2 + Na_2CO_3 &\rightarrow SrCO_3\downarrow + 2NaNO_3 \ 2Fe(NO_3)_3 + 3Na_2CO_3 + 3H_2O &\rightarrow 2Fe(OH)_3\downarrow + 3CO_2\uparrow + 6NaNO_3 \end{aligned}$$

Khi nung mẫu kết tủa ở nhiệt độ cao ($>700^\circ\text{C}$), các muối cacbonat và hydroxit bị nhiệt phân, giải phóng $CO_2$ và $H_2O$, đồng thời các mạng oxit khuếch tán tương hỗ để tạo pha Perovskite khuyết tật:

$$0.8Y_2(CO_3)3 + 0.4SrCO_3 + 2Fe(OH)3 + \frac{0.2}{2}O_2 \xrightarrow{750^\circ\text{C}} 2Y{0.8}Sr{0.2}FeO_{3-\delta} + 2.8CO_2\uparrow + 3H_2O\uparrow$$

Implementation và kết quả thực nghiệm

Phân tích động học nhiệt (TGA/DTG)

Giản đồ phân tích nhiệt TGA/DTG của mẫu tiền chất khô thể hiện tổng độ giảm khối lượng xấp xỉ $39.5%$ qua 5 giai đoạn biến đổi hóa lý đặc trưng:

Nhiệt độ (°C)      Khối lượng giảm (%)    Hiện tượng biến đổi hóa lý
-------------------------------------------------------------------------------------------------
Phòng - 80°C       ~ 1.68%                Bay hơi nước hấp phụ vật lý tự do trên bề mặt hạt.
80°C - 250°C       ~ 13.10%               Mất nước liên kết hóa học trong cấu trúc hydrat hóa.
250°C - 450°C      ~ 11.06%               Nhiệt phân muối cacbonat không tan, giải phóng khí CO2.
450°C - 550°C      ~ 3.69%                Phân hủy hoàn toàn Fe(OH)3 thành Fe2O3 và H2O bay hơi.
550°C - 750°C      ~ 2.00%                Tương tác pha rắn giữa các oxit trung gian hình thành Y0.8Sr0.2FeO3.
> 750°C            < 0.50% (Đường ngang)   Cấu trúc tinh thể ổn định, không còn hao hụt khối lượng.

Ý nghĩa thực nghiệm: Đường vi phân khối lượng DTG hoàn toàn đi ngang sau mốc $750^\circ\text{C}$, xác lập đây là nhiệt độ tới hạn tối thiểu để phản ứng tạo pha Perovskite diễn ra trọn vẹn mà không cần nâng nhiệt lên các mức gây hao tổn năng lượng.

Phân tích nhiễu xạ tia X (XRD) và Cấu trúc mạng tinh thể

Khảo sát giản đồ XRD của các mẫu nung ở $750^\circ\text{C}, 800^\circ\text{C}, 850^\circ\text{C}$ trong thời gian 2 giờ cho thấy:

                    GIẢN ĐỒ XRD THEO NHIỆT ĐỘ NUNG (2 GIỜ)
  Cường độ (a.u.)
    ▲
    │                                              [750°C: Đơn pha Orthorhombic chuẩn]
    │          /\              /\          /\      Peak: (101), (121), (002), (220), (202)
    │   ______/  \____________/  \________/  \___  Không có peak tạp Y2O3 / Fe2O3
    │
    │                                              [800°C: Bắt đầu xuất hiện pha phụ]
    │          /\      *       /\          /\      (*) Xuất hiện peak tạp Y2O3 tại 2θ = 29.15°
    │   ______/  \____/\______/  \________/  \___
    │
    │                                              [850°C: Chuyển dịch pha Garnet]
    │          /\     /\       /\          /\      Xuất hiện thêm pha Y3Fe5O12 (Garnet)
    │   ______/  \___/  \_____/  \________/  \___  Cường độ peak tạp tăng
    └──────────────────────────────────────────────► Góc quét 2θ (độ)
  1. Mẫu nung ở $750^\circ\text{C}$ (Tối ưu nhất): Toàn bộ 6/6 peak có cường độ phản xạ mạnh nhất ($d = 2.7680\text{ \AA}, 2.7481\text{ \AA}, 3.8290\text{ \AA}, 1.9160\text{ \AA}, 1.5840\text{ \AA}$) hoàn toàn trùng khớp với cấu trúc Orthorhombic chuẩn của thẻ ASTM $YFeO_3$. Không phát hiện bất kỳ peak tạp chất của các oxit đơn lẻ ($Fe_2O_3, Y_2O_3, SrO$).
  2. Mẫu nung ở $800^\circ\text{C}$: Bắt đầu xuất hiện peak lạ tại vị trí $2\theta = 29.15^\circ$, đối chiếu phổ chuẩn xác định là pha tạp $Y_2O_3$ do sự phân tách pha cục bộ.
  3. Mẫu nung ở $850^\circ\text{C}$: Cường độ peak tạp $Y_2O_3$ tăng lên, đồng thời các peak có xu hướng dịch chuyển khoảng cách mặt mạng $d$, phù hợp với quá trình chuyển pha phụ sang cấu trúc Garnet $Y_3Fe_5O_{12}$ theo phản ứng phụ: $$3Y_2O_3 + 5Fe_2O_3 \xrightarrow{t^\circ \ge 850^\circ\text{C}} 2Y_3Fe_5O_{12}$$

Tính toán kích thước hạt theo công thức Scherrer

Kích thước tinh thể trung bình ($\Phi$) được tính toán trực tiếp từ độ rộng bán phổ cực đại (FWHM):

$$\Phi = \frac{k \cdot \lambda}{\beta \cdot \cos\theta}$$

  • Trong đó: $k = 0.89$ (hằng số hình dạng); bước sóng tia tới $\lambda = 0.15406\text{ nm}$ ($Cu-K_\alpha$); $\beta$ là độ rộng vạch nhiễu xạ ở nửa chiều cao cực đại (rad); $\theta$ là góc nhiễu xạ Bragg.
  • Kết quả: Kích thước tinh thể trung bình của mẫu nung ở $750^\circ\text{C}$ đạt $28.5 \pm 3.2\text{ nm}$, phân bố đồng đều.

Khảo sát đặc trưng hình thái (SEM), Bề mặt (BET) và Từ tính (VSM)

  • Hình thái học (SEM): Mẫu bột nung $750^\circ\text{C}$ gồm các hạt hình cầu/bầu dục đẳng hướng, mức độ kết tụ thấp hơn đáng kể so với phương pháp sol-gel không dùng chất hoạt động bề mặt.
  • Diện tích bề mặt riêng (BET): Mẫu đạt diện tích bề mặt riêng $S_{BET} = 24.8\text{ m}^2/\text{g}$, thể tích mao quản trung bình đạt $0.082\text{ cm}^3/\text{g}$.
  • Tính chất từ trễ (VSM): Đường cong từ trễ $M-H$ ghi nhận trạng thái phản sắt từ yếu có hiện tượng từ hóa tự phát nhỏ do sự quay lệch góc spin (canted antiferromagnetism) đặc trưng của họ Orthoferrite:
    • Từ độ bão hòa ($M_s$): $\approx 1.25\text{ emu/g}$.
    • Lực kháng từ ($H_c$): $\approx 380\text{ Oe}$, thể hiện tính chất vật liệu từ mềm phù hợp cho đóng ngắt cao tần.

Đổi mới và đóng góp khoa học

  1. Tối ưu hóa nhiệt độ tổng hợp: Hạ nhiệt độ hình thành đơn pha Perovskite xuống mức $750^\circ\text{C}$, giảm từ $30% - 40%$ năng lượng tiêu hao so với phản ứng pha rắn truyền thống ($1100 - 1200^\circ\text{C}$).
  2. Cơ chế pha tạp khuyết tật có kiểm soát: Việc thế $Sr^{2+}$ (bán kính ion $r = 1.44\text{ \AA}$) vào vị trí $Y^{3+}$ ($r = 1.075\text{ \AA}$) không làm phá vỡ mạng tinh thể Orthorhombic nhờ tỷ lệ phối trí phù hợp, tạo ra các lỗ khuyết oxy ($V_O^{\bullet\bullet}$) và hạt tải lỗ trống giúp nâng cao độ dẫn điện và hoạt tính xúc tác: $$2SrO \xrightarrow{Y_2O_3} 2Sr_Y' + 2O_O^\times + V_O^{\bullet\bullet}$$
  3. Quy trình tổng hợp thân thiện môi trường: Sử dụng hệ muối vô cơ hòa tan trong nước cất với tác nhân kết tủa $Na_2CO_3$, loại bỏ hoàn toàn các dung môi hữu cơ độc hại và chất hoạt động bề mặt khó xử lý nước thải.

Ứng dụng thực tế và triển khai

graph LR
    subgraph Ứng dụng công nghệ
        A["Vật liệu nano Y0.8Sr0.2FeO3"] --> B["Cực Catot pin nhiên liệu SOFC"]
        A --> C["Cảm biến khí thông minh (Cồn, Gas, Độ ẩm)"]
        A --> D["Vật liệu chuyển mạch từ - quang học"]
        A --> E["Chất xúc tác quang/nhiệt xử lý môi trường"]
    end
  • Catot cho Pin nhiên liệu oxit rắn (SOFC): Cung cấp độ dẫn ion oxy cao thông qua mạng khuyết tật oxy, hoạt động ổn định ở dải nhiệt độ trung bình ($600 - 800^\circ\text{C}$).
  • Cảm biến khí độc và nồng độ cồn: Cấu trúc xốp với $S_{BET} \approx 25\text{ m}^2/\text{g}$ cho phép hấp phụ chọn lọc các phân tử khí khử ($CO, CH_4, C_2H_5OH$), làm thay đổi điện trở bề mặt nhanh chóng với thời gian hồi phục $<15\text{ giây}$.
  • Thiết bị ghi từ và Chuyển mạch từ quang học: Tốc độ dịch chuyển vách Domen từ cao cùng sự xuất hiện của đường Bloch giúp ứng dụng trong các bộ nhớ từ quang học phi tiếp xúc thế hệ mới.

Hạn chế và hướng phát triển

  • Hạn chế:
    • Kích thước hạt dù đã đạt cấp độ nano ($<30\text{ nm}$) nhưng vẫn còn tồn tại các cụm kết tụ cục bộ do năng lượng bề mặt cao khi không sử dụng chất phân tán hữu cơ (như PEG, PVA, CTAB).
    • Chưa tiến hành đo phổ trở kháng phức tử (EIS) để định lượng chính xác độ dẫn điện phụ thuộc vào nhiệt độ.
  • Hướng phát triển:
    • Khảo sát bổ sung các tác nhân hoạt tính bề mặt sinh học để thu hẹp dải phân bố kích thước hạt xuống dưới $15\text{ nm}$.
    • Mở rộng dải nồng độ pha tạp $Sr^{2+}$ ($x = 0.05 \div 0.4$) nhằm vẽ biểu đồ pha hoàn chỉnh và xác định ngưỡng bão hòa thay thế cation.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học: Cung cấp tài liệu tham khảo chi tiết về quy trình tổng hợp hóa vô cơ thực nghiệm và kỹ năng phân tích phổ nhiễu xạ XRD, nhiệt vi sai TGA.
  • Nhà nghiên cứu vật liệu vô cơ: Cung cấp dữ liệu thực nghiệm chuẩn xác về thông số mạng, cơ chế chuyển pha từ $YFeO_3$ sang $Y_3Fe_5O_{12}$ ở nhiệt độ cao.
  • Kỹ sư công nghệ cảm biến & Năng lượng: Nắm vững công thức vật liệu oxit hỗn hợp có chi phí sản xuất thấp để ứng dụng chế tạo linh kiện cảm biến và màng catot SOFC.

Câu hỏi thường gặp

1. Tại sao cần duy trì nhiệt độ kết tủa ở mức $80^\circ\text{C}$?

Nhiệt độ $80^\circ\text{C}$ kích thích tốc độ tạo mầm tinh thể diễn ra đồng đều trên toàn bộ thể tích dung dịch, ngăn ngừa hiện tượng phân lớp kết tủa riêng rẽ giữa hydroxit sắt và cacbonat yttri/stronti.

2. Dấu hiệu nào cho thấy sự thay thế thành công của $Sr^{2+}$ vào mạng $YFeO_3$?

Giản đồ XRD tại $750^\circ\text{C}$ cho thấy cấu trúc đơn pha Orthorhombic hoàn chỉnh mà không xuất hiện các vạch nhiễu xạ riêng biệt của $SrO$ hay $SrCO_3$, đồng thời khoảng cách mặt mạng $d$ có độ dịch chuyển nhẹ tương ứng với sự chênh lệch bán kính ion giữa $Sr^{2+}$ và $Y^{3+}$.

3. Vì sao nung ở nhiệt độ cao ($850^\circ\text{C}$) lại làm giảm độ tinh khiết của mẫu?

Ở nhiệt độ $\ge 850^\circ\text{C}$, liên kết mạng Perovskite cục bộ bị tái sắp xếp do động học nhiệt, dẫn đến phản ứng pha rắn phụ giữa $Y_2O_3$ và $Fe_2O_3$ tạo thành pha Garnet $Y_3Fe_5O_{12}$ kém mong muốn.

4. Ưu điểm nổi bật của tác nhân kết tủa $Na_2CO_3$ so với $NaOH$ hay $NH_4OH$ là gì?

$Na_2CO_3$ tạo ra môi trường đệm pH ổn định hơn trong suốt quá trình nhỏ giọt, đồng thời muối cacbonat kết tủa phân hủy ở dải nhiệt độ thấp hơn, tạo độ xốp cao hơn cho sản phẩm sau khi thoát khí $CO_2$.

5. Phương pháp Scherrer tính kích thước hạt từ giản đồ XRD có độ tin cậy như thế nào?

Công thức Scherrer cho độ chính xác cao đối với các hạt đơn tinh thể có kích thước nano dưới $100\text{ nm}$. Sai số thiết bị được bù trừ trực tiếp qua việc đo mẫu chuẩn đa tinh thể Si, đảm bảo độ tin cậy kết quả trong khoảng $\pm 10%$.

Kết luận

Đề tài đã chế tạo thành công vật liệu nano ferit $Y_{0.8}Sr_{0.2}FeO_3$ đơn pha Orthorhombic bằng phương pháp đồng kết tủa sử dụng hệ muối vô cơ với tác nhân $Na_2CO_3$. Kết quả thực nghiệm khẳng định mốc nhiệt độ nung $750^\circ\text{C}$ trong 2 giờ là điều kiện tối ưu để thu được sản phẩm có độ tinh khiết cao nhất, kích thước tinh thể đạt $28.5\text{ nm}$, diện tích bề mặt riêng đạt $24.8\text{ m}^2/\text{g}$. Quy trình tổng hợp này mở ra giải pháp công nghệ đơn giản, tiết kiệm năng lượng và khả thi cao cho việc chế tạo vật liệu xúc tác, cảm biến khí và màng điện cực ứng dụng trong công nghiệp hóa chất và năng lượng sạch.
