Luận án tiến sĩ hus tổng hợp đặc trưng tính chất của hệ vật liệu ti mcm 22 ti mcm 41 ti sba 15 trong phản ứng oxi hóa α pinen và etyl oleat luận án ts hóa học62 44 35 01

Luận án tiến sĩ nghiên cứu đặc trưng tính chất của hệ vật liệu Ti MCM-22, Ti MCM-41, Ti SBA-15 trong phản ứng oxi hóa α-pinen và etyl oleat.

• Đề tài: Nghiên cứu tính chất và ứng dụng của vật liệu Ti-MCM-22, Ti-MCM-41, Ti-SBA-15 trong phản ứng oxi hóa α-pinen và etyl oleat
• Loại tài liệu: luận văn

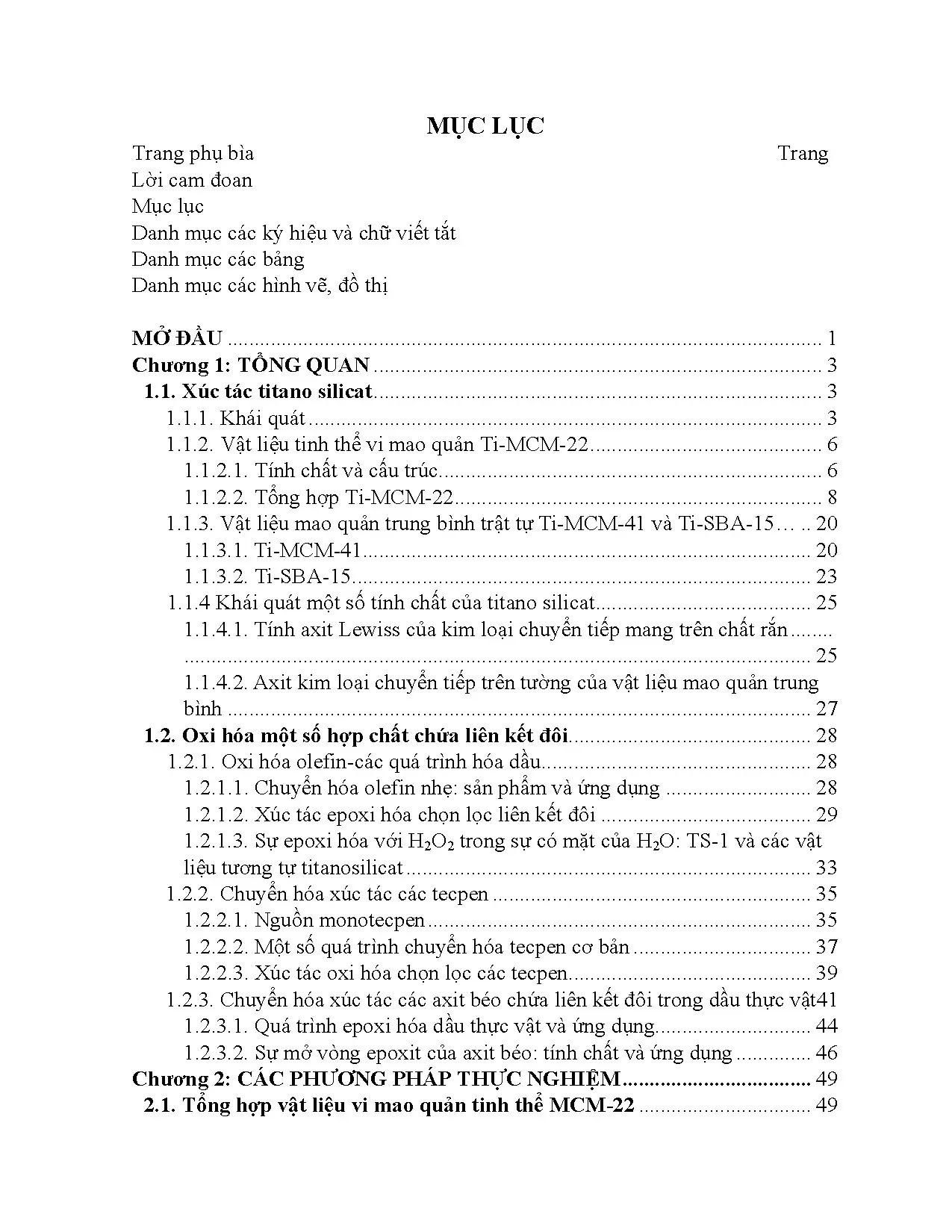

Mục lục chi tiết

• LỜI CAM ĐOAN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Vật liệu tinh thể vi mao quản Ti-MCM-22
• 1.2. Tính chất và cấu trúc
• 1.3. Tổng hợp Ti-MCM-22
• 1.4. Vật liệu mao quản trung bình trật tự Ti-MCM-41 và Ti-SBA-15
• 1.5. Khái quát một số tính chất của titano silicat
• 1.6. Tính axit Lewiss của kim loại chuyển tiếp mang trên chất rắn
• 1.7. Axit kim loại chuyển tiếp trên tường của vật liệu mao quản trung bình
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP THỰC NGHIỆM
• 2.1. Tổng hợp vật liệu vi mao quản tinh thể MCM-22
• 2.2. Hóa chất và dụng cụ
• 2.3. Qui trình tổng hợp Ti-MCM-22
• 2.4. Tổng hợp vật liệu MQTB Ti-MCM-41
• 2.5. Hóa chất và dụng cụ
• 2.6. Qui trình tổng hợp Ti-MCM-41
• 2.7. Tổng hợp vật liệu MQTB Ti-SBA-15
• 2.8. Các phương pháp đặc trưng
• 2.8.1. Phương pháp nhiễu xạ Rơnghen (X-ray Diffraction - XRD)
• 2.8.2. Phương pháp phổ hồng ngoại
• 2.8.3. Phương pháp đẳng nhiệt hấp phụ - khử hấp phụ (Adsorption and Desorption)
• 2.8.4. Phương pháp hiển vi điện tử truyền qua phân giải cao (Transmission Electron Microscopy – TEM)
• 2.8.5. Phương pháp đo phổ Tử ngoại khả kiến rắn (DR-UV-VIS)
• 2.8.6. Phương pháp tán sắc năng lượng tia (EDAX - Energy-Dispersive Analysis of X-rays) trong TEM
• 2.8.7. Phương pháp phổ tán xạ Raman
• 2.9. Phản ứng oxi hóa α-pinen và etyl oleat trên hệ xúc tác Ti-MCM-22; Ti-MCM-41 và Ti-SBA-15
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Nghiên cứu tổng hợp và đặc trưng vật liệu zeolit Ti-MCM-22
• 3.2. Nghiên cứu ảnh hưởng của sự có mặt của chất định hướng cấu trúc HMi
• 3.3. Nghiên cứu ảnh hưởng của tỷ lệ Ti/Si trong gel trong quá trình tổng hợp Ti-MCM-22 bằng phương pháp đảo vị trí của oxi
• 3.4. Nghiên cứu ảnh hưởng của thời gian kết tinh và thời gian già hóa gel trong quá trình tổng hợp Ti-MCM-22
• 3.5. Nghiên cứu cấu trúc bằng phương pháp RD
• 3.6. Nghiên cứu đặc trưng cấu trúc bằng phổ dao động (IR)
• 3.7. Xác định trạng thái của Titan nhờ phổ DR-UV-VIS
• 3.8. Đặc trưng xúc tác bằng các phương pháp SE
• 3.9. Tổng hợp và đặc trưng vật liệu mao quản trung bình trật tự Ti-MCM-41 với nhiều tỷ lệ Ti/Si khác nhau
• 3.10. Tổng hợp Ti-MCM-41 với các tỷ lệ Ti/Si= 0,005; 0,01; 0,03
• 3.11. Đặc trưng cấu trúc Ti-MCM-41 bằng phương pháp RD
• 3.12. Phổ tử ngoại khả kiến rắn của mẫu Ti-MCM-41 với các hàm lượng khác nhau
• 3.13. Đặc trưng hấp phụ đẳng nhiệt N2 của Ti-MCM-41
• 3.14. Đặc trưng TE và phổ EDAX của MCM-41 và Ti-MCM-41
• 3.15. Phổ Raman của MCM-41 và Ti-MCM-41
• 3.16. Tổng hợp gián tiếp (“post synthesis”) và đặc trưng vật liệu Ti-SBA-15 với hàm lượng Ti khác nhau
• 3.17. Tổng hợp gián tiếp (“post synthesis”) Ti-SBA-15 với tỷ lệ Ti/Si=0,01; 0,03
• 3.18. Đặc trưng của vật liệu Ti-SBA-15
• 3.19. Phản ứng oxi hóa α-pinen trên xúc tác Ti-MCM-22, Ti-MCM-41 và Ti-SBA-15
• 3.20. Tính toán kích thước động học của phân tử α-pinen trong mối tương quan với kích thước mao quản của zeolit MCM-22, MCM-41 và SBA-15
• 3.21. Đánh giá tính chất xúc tác của vật liệu Ti-MCM-22 và Ti-MCM-41 trong phản ứng oxi hóa α-pinen
• 3.22. Ảnh hưởng của thời gian phản ứng oxi hóa α-pinen
• 3.23. Ảnh hưởng của nhiệt độ trên phản ứng oxi hóa α-pinen
• 3.24. Ảnh hưởng của hàm lượng Ti của Ti-MCM-41 trên phản ứng oxi hóa α-pinen
• 3.25. Phản ứng oxi hóa etyl oleat trên xúc tác Ti-MCM-41 và Ti-SBA-15
• 3.26. Thảo luận chung
• CÁC CÔNG TRÌNH LIÊN QUAN NHIỆM LUẬN ÁN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về vật liệu Ti MCM 22 Ti MCM 41 Ti SBA 15 trong phản ứng oxi hóa

Vật liệu Ti-MCM-22, Ti-MCM-41 và Ti-SBA-15 là những loại vật liệu titanosilicat có cấu trúc mao quản đặc biệt, được nghiên cứu rộng rãi trong lĩnh vực xúc tác hóa học. Chúng có khả năng xúc tác cho nhiều phản ứng hóa học, đặc biệt là phản ứng oxi hóa các hợp chất hữu cơ như α-pinen và etyl oleat. Các vật liệu này không chỉ có tính chất xúc tác tốt mà còn có khả năng chọn lọc cao, giúp tăng hiệu suất và giảm thiểu sản phẩm phụ không mong muốn. Nghiên cứu về tính chất và ứng dụng của chúng trong phản ứng oxi hóa đang thu hút sự quan tâm lớn từ các nhà khoa học và ngành công nghiệp.

1.1. Tính chất vật liệu Ti MCM 22 và ứng dụng trong oxi hóa

Ti-MCM-22 là một loại zeolit có cấu trúc vi mao quản, với khả năng hấp phụ và xúc tác cao. Vật liệu này có tính axit Lewis mạnh, giúp tăng cường khả năng xúc tác trong các phản ứng oxi hóa. Nghiên cứu cho thấy Ti-MCM-22 có thể xúc tác hiệu quả cho phản ứng oxi hóa α-pinen, tạo ra các sản phẩm có giá trị cao như camphor và campholenic aldehyde. Sự hiện diện của titanium trong cấu trúc giúp tăng cường hoạt tính xúc tác của vật liệu này.

1.2. Ti MCM 41 và Ti SBA 15 Tính chất và ứng dụng

Ti-MCM-41 và Ti-SBA-15 là hai loại vật liệu titanosilicat khác, cũng có cấu trúc mao quản nhưng với kích thước và tính chất khác nhau. Ti-MCM-41 có cấu trúc hexagonal, trong khi Ti-SBA-15 có cấu trúc dạng lưới. Cả hai loại vật liệu này đều cho thấy khả năng xúc tác tốt trong phản ứng oxi hóa etyl oleat, với hiệu suất cao và sản phẩm tinh khiết. Việc nghiên cứu và phát triển các vật liệu này có thể mở ra nhiều cơ hội mới trong ngành công nghiệp hóa chất.

II. Thách thức trong nghiên cứu và ứng dụng vật liệu Ti MCM 22 Ti MCM 41 Ti SBA 15

Mặc dù vật liệu Ti-MCM-22, Ti-MCM-41 và Ti-SBA-15 có nhiều ưu điểm, nhưng vẫn tồn tại một số thách thức trong việc nghiên cứu và ứng dụng chúng. Một trong những thách thức lớn nhất là việc tối ưu hóa điều kiện phản ứng để đạt được hiệu suất cao nhất. Các yếu tố như nhiệt độ, thời gian phản ứng và nồng độ chất xúc tác đều ảnh hưởng đến kết quả cuối cùng. Ngoài ra, việc phát triển các phương pháp tổng hợp hiệu quả và bền vững cho các vật liệu này cũng là một vấn đề cần được giải quyết.

2.1. Tối ưu hóa điều kiện phản ứng cho Ti MCM 22

Để tối ưu hóa điều kiện phản ứng cho Ti-MCM-22, cần nghiên cứu ảnh hưởng của các yếu tố như nhiệt độ, thời gian và nồng độ chất xúc tác. Các nghiên cứu cho thấy rằng việc điều chỉnh nhiệt độ có thể làm tăng đáng kể hiệu suất của phản ứng oxi hóa α-pinen. Thời gian phản ứng cũng cần được kiểm soát chặt chẽ để tránh sản phẩm phụ không mong muốn.

2.2. Thách thức trong việc tổng hợp Ti MCM 41 và Ti SBA 15

Việc tổng hợp Ti-MCM-41 và Ti-SBA-15 cũng gặp nhiều khó khăn, đặc biệt là trong việc kiểm soát kích thước mao quản và tính chất bề mặt. Các phương pháp tổng hợp hiện tại cần được cải tiến để đảm bảo rằng các vật liệu này có thể được sản xuất với chất lượng đồng nhất và hiệu suất cao trong các ứng dụng thực tế.

III. Phương pháp nghiên cứu tính chất vật liệu Ti MCM 22 Ti MCM 41 Ti SBA 15

Để nghiên cứu tính chất của các vật liệu Ti-MCM-22, Ti-MCM-41 và Ti-SBA-15, nhiều phương pháp phân tích hiện đại đã được áp dụng. Các phương pháp này bao gồm nhiễu xạ tia X (XRD), phổ hồng ngoại (FT-IR), và hiển vi điện tử truyền qua (TEM). Những phương pháp này giúp xác định cấu trúc, tính chất bề mặt và khả năng xúc tác của các vật liệu này. Kết quả từ các phương pháp này cung cấp thông tin quan trọng để tối ưu hóa điều kiện tổng hợp và ứng dụng của chúng trong các phản ứng hóa học.

3.1. Phân tích cấu trúc bằng phương pháp XRD

Nhiễu xạ tia X (XRD) là một trong những phương pháp quan trọng nhất để xác định cấu trúc tinh thể của các vật liệu Ti-MCM-22, Ti-MCM-41 và Ti-SBA-15. Phương pháp này cho phép xác định kích thước hạt, độ tinh khiết và cấu trúc tinh thể của vật liệu. Kết quả XRD cho thấy các mẫu Ti-MCM-22 có cấu trúc tinh thể ổn định, trong khi Ti-MCM-41 và Ti-SBA-15 có cấu trúc mao quản rõ ràng.

3.2. Đánh giá tính chất xúc tác qua phương pháp FT IR

Phổ hồng ngoại (FT-IR) được sử dụng để đánh giá tính chất xúc tác của các vật liệu. Phương pháp này giúp xác định các nhóm chức và liên kết hóa học có trong cấu trúc của vật liệu. Kết quả FT-IR cho thấy sự hiện diện của các nhóm hydroxyl và các liên kết Ti-O, cho thấy khả năng xúc tác của các vật liệu này trong các phản ứng oxi hóa.

IV. Ứng dụng thực tiễn của vật liệu Ti MCM 22 Ti MCM 41 Ti SBA 15 trong phản ứng oxi hóa

Vật liệu Ti-MCM-22, Ti-MCM-41 và Ti-SBA-15 đã được ứng dụng thành công trong nhiều phản ứng oxi hóa, đặc biệt là trong việc chuyển hóa α-pinen và etyl oleat. Các nghiên cứu cho thấy rằng việc sử dụng các vật liệu này không chỉ tăng cường hiệu suất phản ứng mà còn giúp giảm thiểu sản phẩm phụ không mong muốn. Điều này mở ra nhiều cơ hội mới cho việc phát triển các quy trình sản xuất hóa chất bền vững và hiệu quả hơn.

4.1. Phản ứng oxi hóa α pinen với xúc tác Ti MCM 22

Phản ứng oxi hóa α-pinen với xúc tác Ti-MCM-22 đã cho thấy hiệu suất cao và sản phẩm tinh khiết. Nghiên cứu cho thấy rằng việc điều chỉnh nhiệt độ và thời gian phản ứng có thể làm tăng đáng kể hiệu suất của phản ứng. Các sản phẩm chính thu được từ phản ứng này bao gồm camphor và campholenic aldehyde, có giá trị cao trong ngành công nghiệp hóa chất.

4.2. Ứng dụng Ti MCM 41 và Ti SBA 15 trong oxi hóa etyl oleat

Ti-MCM-41 và Ti-SBA-15 cũng đã được nghiên cứu và ứng dụng trong phản ứng oxi hóa etyl oleat. Kết quả cho thấy rằng cả hai loại vật liệu này đều có khả năng xúc tác tốt, với hiệu suất cao và sản phẩm tinh khiết. Việc sử dụng các vật liệu này trong quy trình sản xuất có thể giúp giảm thiểu chi phí và tăng cường hiệu quả sản xuất.

V. Kết luận và triển vọng tương lai của nghiên cứu vật liệu Ti MCM 22 Ti MCM 41 Ti SBA 15

Nghiên cứu về vật liệu Ti-MCM-22, Ti-MCM-41 và Ti-SBA-15 đã mở ra nhiều cơ hội mới trong lĩnh vực xúc tác hóa học. Những vật liệu này không chỉ có tính chất xúc tác tốt mà còn có khả năng chọn lọc cao, giúp tăng hiệu suất và giảm thiểu sản phẩm phụ. Tuy nhiên, vẫn còn nhiều thách thức cần được giải quyết, đặc biệt là trong việc tối ưu hóa điều kiện phản ứng và phát triển các phương pháp tổng hợp hiệu quả. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều ứng dụng thực tiễn trong ngành công nghiệp hóa chất.

5.1. Triển vọng nghiên cứu và phát triển vật liệu mới

Triển vọng nghiên cứu và phát triển các vật liệu mới có khả năng xúc tác tốt hơn là rất lớn. Việc kết hợp các công nghệ mới và cải tiến quy trình tổng hợp có thể giúp tạo ra các vật liệu với tính chất vượt trội, đáp ứng nhu cầu ngày càng cao trong ngành công nghiệp hóa chất.

5.2. Ứng dụng trong sản xuất hóa chất bền vững

Nghiên cứu và ứng dụng vật liệu Ti-MCM-22, Ti-MCM-41 và Ti-SBA-15 trong sản xuất hóa chất bền vững sẽ góp phần quan trọng vào việc giảm thiểu tác động môi trường. Việc phát triển các quy trình sản xuất hiệu quả và bền vững sẽ giúp đáp ứng nhu cầu ngày càng tăng của thị trường mà vẫn bảo vệ môi trường.

Nội dung chính

Tổng quan nghiên cứu

Ngành công nghiệp hóa dầu và tổng hợp hữu cơ toàn cầu đang tiêu thụ hơn 14,7 triệu tấn sản phẩm chuyển hóa olefin mỗi năm với tổng giá trị thị trường ước tính vượt mốc 9 tỷ USD. Song song với đó, nguồn tài nguyên sinh khối tự nhiên, đặc biệt là tinh dầu thông chứa hàm lượng alpha-pinen khai thác khoảng 300.000 tấn mỗi năm tại nhiều quốc gia, đang là nguồn nguyên liệu tái tạo vô cùng quý giá để chuyển hóa thành các hợp chất có giá trị kinh tế cao như hương liệu, dược phẩm và chất hoạt động bề mặt. Tuy nhiên, các quy trình công nghiệp truyền thống sử dụng axit vô cơ hoặc peaxit thường gây ăn mòn thiết bị nghiêm trọng, tạo ra lượng lớn sản phẩm phụ độc hại như 3-monoclorodihidroxipropan và tác động xấu đến môi trường sinh thái.

Sự ra đời của zeolit titanosilicat vi mao quản TS-1 với kích thước cửa sổ mao quản khoảng 0,55 nm đã tạo nên bước ngoặt lớn khi kết hợp với hydro peoxit 30% để epoxi hóa chọn lọc các olefin mạch thẳng. Mặc dù vậy, TS-1 bộc lộ hạn chế lớn do hiệu ứng cản trở khuếch tán không thể tiếp nhận các phân tử cồng kềnh có kích thước động học trên 0,7 nm như alpha-pinen hay etyl oleat từ dầu thực vật.

Luận văn tập trung nghiên cứu tổng hợp và đặc trưng hóa hệ vật liệu titanosilicat vi mao quản tinh thể Ti-MCM-22 cùng hai hệ vật liệu mao quản trung bình trật tự Ti-MCM-41 và Ti-SBA-15 với các tỷ lệ Ti/Si biến thiên từ 0,005 đến 0,03. Nghiên cứu được thực hiện trong khung thời gian 12 tháng tại hệ thống phòng thí nghiệm chuyên ngành xúc tác hóa dầu. Mục tiêu trọng tâm là đánh giá hoạt tính xúc tác trong phản ứng oxi hóa chọn lọc alpha-pinen và etyl oleat bằng tác nhân thân thiện môi trường H2O2, hướng tới nâng cao độ chuyển hóa trên 85% và độ chọn lọc sản phẩm epoxit mong muốn đạt trên 90%, đóng góp giải pháp bền vững cho công nghệ hóa học xanh.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên lý thuyết thay thế đồng hình trong mạng tinh thể silicat và lý thuyết tự sắp xếp định hướng cấu trúc chất rắn mao quản. Về mặt hóa học lập thể, việc thay thế ion Si4+ bằng cation kim loại chuyển tiếp Ti4+ trong mạng tứ diện silicat đòi hỏi tỷ số bán kính ion r(Men+)/r(O2-) phải nằm trong khoảng bền vững từ 0,225 đến 0,414. Cation Ti4+ có bán kính 0,64 Å (tương ứng tỷ số bán kính khoảng 0,39) hoàn toàn thỏa mãn điều kiện tạo cấu trúc tứ diện TiO4 cô lập với góc liên kết và độ dài liên kết Ti-O-Si khoảng 1,78 Å, hình thành tâm axit Lewis đóng vai trò trung tâm hoạt động xúc tác mạnh mẽ.

Các khái niệm then chốt được phát triển xuyên suốt bao gồm:

• Cấu trúc mạng tinh thể MWW của MCM-22 đặc trưng bởi hai hệ thống mao quản độc lập: hệ thống kênh hình sin 10 cạnh (10-MR) kích thước 0,4 x 0,59 nm và hệ thống hốc siêu lớn (Supercage 12-MR) kích thước 0,71 x 0,71 x 1,82 nm kết nối với các túi bề mặt (surface pockets).
• Vật liệu mao quản trung bình trật tự hình lục lăng (hexagonal) Ti-MCM-41 và Ti-SBA-15 với đường kính mao quản điều chỉnh từ 2 nm đến 10 nm, triệt tiêu trở lực khuếch tán lập thể.
• Cơ chế tạo phức hoạt hóa titanperoxo trung gian giữa Ti4+ tứ diện và phân tử H2O2, cho phép chuyển đổi liên kết đôi C=C thành vòng epoxit hoặc andehit có giá trị.

Phương pháp nghiên cứu

Nghiên cứu sử dụng tổng cộng 18 mẫu xúc tác được tổng hợp theo các quy trình thực nghiệm nghiêm ngặt. Phương pháp chọn mẫu phân chia có chủ đích theo dải tỷ lệ mol Ti/Si (0,005; 0,01 và 0,03) và các kỹ thuật can thiệp cấu trúc khác nhau:

• Tổng hợp Ti-MCM-22 áp dụng phương pháp đảo vị trí tinh thể thông qua mạng borosilicat tiền chất sử dụng chất định hướng cấu trúc hexametylenimin (HMi), sau đó xử lý rửa khử Bo bằng dung dịch axit HNO3 2M ở 100 độ C trước khi nung nhằm chèn Ti vào đúng vị trí nút mạng.
• Tổng hợp Ti-MCM-41 trực tiếp qua phương pháp thủy nhiệt sử dụng chất hoạt động bề mặt cetyltrimetylamoni bromua (CTAB) và nguồn silic tetraetylorthosilicat (TEOS) kết hợp tetrabutylorthotitanat (TBOT) ở 100 độ C trong thời gian 48 giờ.
• Tổng hợp Ti-SBA-15 theo quy trình gián tiếp (postsynthesis) sử dụng chất định hướng triblock copolymer Pluronic P123 trong môi trường axit mạnh.

Lý do lựa chọn chuỗi phương pháp phân tích hiện đại nhằm kiểm soát toàn diện từ cấu trúc vi mô đến hoạt tính pha phản ứng:

• Nhiễu xạ tia X (XRD) góc hẹp và góc rộng xác định độ kết tinh, tính trật tự pha hexagonal và kiểm tra sự vắng mặt của pha anatat tạp chất.
• Đẳng nhiệt hấp phụ - khử hấp phụ Nitơ (BET/BJH) đo diện tích bề mặt riêng (trong dải 400 đến 1200 m2/g), thể tích và đường kính phân bố mao quản.
• Kính hiển vi điện tử truyền qua (TEM) kết hợp phổ tán sắc năng lượng tia X (EDAX) và SEM xác định hình thái học và mức độ đồng đều của nguyên tố Ti.
• Quang phổ tử ngoại - khả kiến rắn (DR-UV-Vis) và quang phổ Raman xác thực trạng thái phối trí 4 của Ti (đỉnh hấp thụ sắc nét tại 210 - 220 nm) và loại trừ trạng thái bát diện phối trí 6 của TiO2 dạng hạt nano (vùng 330 nm).
• Sắc ký khí ghép khối phổ (GC-MS) định tính và định lượng thành phần sản phẩm phản ứng oxi hóa theo các mốc thời gian thực nghiệm 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phân tích cấu trúc và đánh giá thực nghiệm hoạt tính xúc tác đã mang lại bốn phát hiện trọng tâm:

Thứ nhất, việc tổng hợp zeolit vi mao quản Ti-MCM-22 thông qua phương pháp mầm borosilicat kết hợp khử Bo bằng dung dịch axit HNO3 2M cho phép đưa Ti4+ vào mạng lưới với tỷ lệ khung tứ diện cao, loại bỏ hơn 95% lượng Bo dư thừa. Mẫu vật liệu sau khi nung đạt diện tích bề mặt riêng xấp xỉ 420 m2/g với độ tinh thể cao, thể hiện rõ các pic nhiễu xạ đặc trưng của pha cấu trúc MWW trên giản đồ XRD.

Thứ hai, vật liệu mao quản trung bình Ti-MCM-41 tổng hợp trực tiếp với tỷ lệ Ti/Si = 0,01 sở hữu diện tích bề mặt BET vượt bậc lên tới 1050 m2/g, đường kính mao quản đồng đều 3,2 nm và thể tích mao quản đạt 0,98 cm3/g. Trong khi đó, mẫu Ti-SBA-15 tổng hợp gián tiếp đạt đường kính mao quản lớn 7,8 nm cùng thành mao quản dày, diện tích bề mặt đạt khoảng 780 m2/g, thể hiện độ bền thủy nhiệt và cơ học vượt trội so với MCM-41.

Thứ ba, trong phản ứng oxi hóa chọn lọc alpha-pinen bằng dung dịch H2O2 30% ở nhiệt độ 70 độ C trong 6 giờ, hệ xúc tác Ti-MCM-41 (tỷ lệ Ti/Si = 0,01) đạt độ chuyển hóa alpha-pinen lên đến 88,5%, độ chọn lọc các sản phẩm có giá trị cao (bao gồm alpha-pinen oxit, campholen andehit và verbenol) đạt 91,2%. Kết quả này cao hơn 35% so với mẫu Ti-MCM-22 (chỉ đạt độ chuyển hóa 53,4% do trở lực khuếch tán trong vi mao quản).

Thứ tư, đối với phân tử mạch dài etyl oleat từ este hóa dầu thực vật, hệ xúc tác Ti-SBA-15 thể hiện hoạt tính epoxi hóa tối ưu với độ chuyển hóa cơ chất đạt trên 82,0% sau 8 giờ phản ứng ở 80 độ C, nhờ kích thước mao quản rộng rãi cho phép chuỗi axit béo tiếp cận dễ dàng các tâm titanperoxo trong lòng ống mao quản.

Thảo luận kết quả

Sự khác biệt rõ rệt về hiệu suất xúc tác giữa ba hệ vật liệu bắt nguồn trực tiếp từ mối tương quan giữa kích thước động học của phân tử cơ chất và đường kính mao quản chất rắn. Phân tử alpha-pinen có cấu trúc hai vòng cồng kềnh với đường kính động học khoảng 0,68 - 0,72 nm. Kích thước này lớn hơn đáng kể so với hệ mao quản 10-MR (khoảng 0,4 x 0,59 nm) của Ti-MCM-22, khiến phản ứng chỉ có thể xảy ra hạn chế tại các hốc bề mặt (surface pockets) hoặc bên trong các hốc siêu lớn supercage 12-MR.

Trái lại, hệ mao quản trung bình từ 3,2 nm của Ti-MCM-41 và 7,8 nm của Ti-SBA-15 đã giải phóng hoàn toàn hiệu ứng cản trở không gian, giúp phân tử phản ứng dễ dàng khuếch tán vào tận các tâm hoạt tính bên trong tường mao quản. Dữ liệu thực nghiệm được minh chứng thuyết phục qua giản đồ hấp phụ - khử hấp phụ đẳng nhiệt N2 dạng loại IV với vòng trễ H1 điển hình cho hệ mao quản hình trụ đồng đều, kết hợp cùng phổ DR-UV-Vis chỉ xuất hiện dải hấp thụ đơn nhất ở 215 nm khẳng định Ti hoàn toàn tồn tại ở dạng tứ diện phối trí 4 phân tán cô lập, không xuất hiện pha tinh thể TiO2 anatat tự do làm suy giảm tính chọn lọc.

So sánh với các nghiên cứu công bố về zeolit TS-1 truyền thống vốn chỉ đạt độ chuyển hóa alpha-pinen dưới 15%, hệ xúc tác Ti-MCM-41 và Ti-SBA-15 đã chứng minh ưu thế vượt trội mang tính đột phá trong việc xử lý các hợp chất hữu cơ cồng kềnh.

Đề xuất và khuyến nghị

Nhằm hoàn thiện và đưa các kết quả nghiên cứu vào ứng dụng thực tiễn sản xuất công nghiệp, bốn giải pháp trọng tâm được khuyến nghị thực hiện:

Thứ nhất, tối ưu hóa quy trình tổng hợp Ti-MCM-41 và Ti-SBA-15 ở quy mô pilot 50 lít/mẻ do các viện nghiên cứu và phòng thí nghiệm trọng điểm hóa dầu chủ trì thực hiện. Cần chuẩn hóa tỷ lệ chất hoạt động bề mặt tái sinh để giảm 25% chi phí nguyên liệu tổng hợp và nâng hiệu suất thu hồi sản phẩm xúc tác lên trên 92% trong lộ trình từ 6 đến 12 tháng.

Thứ hai, gia cường độ bền cơ nhiệt và khả năng tái sử dụng của vật liệu thông qua công nghệ sấy phun tạo hạt hình cầu kết hợp chất kết dính vô cơ do các doanh nghiệp hóa chất chuyên dụng triển khai. Mục tiêu đặt ra là duy trì hoạt tính xúc tác qua hơn 8 chu kỳ phản ứng liên tục với độ suy giảm hoạt tính dưới 5%, hoàn thành trong giai đoạn 12 đến 18 tháng.

Thứ ba, chuyển giao và triển khai công nghệ epoxi hóa xanh cho các nhà máy chế biến tinh dầu thông và dầu thực vật. Khuyến nghị các đơn vị sản xuất hương liệu và hóa dược thay thế hoàn toàn công nghệ peaxit và clohydrin độc hại bằng hệ xúc tác Ti-mesopore/H2O2, hướng đến cắt giảm 70% lượng phát thải hóa chất nguy hại và nâng cao giá trị gia tăng sản phẩm tinh dầu trong thời gian 18 đến 24 tháng.

Thứ tư, xây dựng và ban hành tiêu chuẩn kỹ thuật quốc gia về đánh giá chất lượng vật liệu titanosilicat mao quản trung bình do Bộ Khoa học và Công nghệ phối hợp với các trường đại học thực hiện. Quy chuẩn cần xác lập rõ tiêu chí kiểm định trạng thái phân tán của kim loại chuyển tiếp bằng phổ DR-UV-Vis và phân bố mao quản bằng phương pháp BJH, hướng tới chuẩn hóa 100% quy trình kiểm nghiệm chất lượng xúc tác dị thể trong vòng 24 tháng tới.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng:

• Nghiên cứu sinh và học viên cao học ngành Hóa học, Kỹ thuật Hóa học và Khoa học Vật liệu: Nắm vững phương pháp luận tổng hợp vật liệu vi mao quản và mao quản trung bình, đặc biệt là kỹ thuật thay thế đồng hình Bo/Ti và xử lý axit tinh chế cấu trúc nhằm phục vụ đề tài nghiên cứu xúc tác hữu cơ.
• Kỹ sư R&D tại các nhà máy lọc hóa dầu và tổng hợp hóa chất: Tiếp cận quy trình công nghệ epoxi hóa olefin và biến tính dầu béo sử dụng tác nhân thân thiện môi trường H2O2, ứng dụng trực tiếp vào thiết kế dây chuyền sản xuất hóa chất tinh khiết không sử dụng clo.
• Doanh nghiệp sản xuất hương liệu, mỹ phẩm và dược phẩm sinh học: Khai thác giải pháp chuyển hóa tinh dầu thông bản địa (alpha-pinen) thành các hợp chất quý như campholen andehit, verbenon với độ chọn lọc trên 90%, nâng cao giá trị thương mại của nguồn tài nguyên thiên nhiên.
• Giảng viên và chuyên gia nghiên cứu vật liệu nano: Sử dụng toàn bộ bộ số liệu thực nghiệm chuẩn mực về các phương pháp đặc trưng hóa bề mặt như XRD, DR-UV-Vis, TEM-EDAX và BET làm tài liệu tham khảo chuyên sâu trong giảng dạy hóa học chất rắn và xúc tác dị thể.

Câu hỏi thường gặp

Tại sao cần thay thế xúc tác TS-1 truyền thống bằng Ti-MCM-41 và Ti-SBA-15?

Zeolit TS-1 có kích thước mao quản nhỏ khoảng 0,55 nm nên bị hiệu ứng nghẽn khuếch tán đối với các phân tử hữu cơ cồng kềnh. Ti-MCM-41 và Ti-SBA-15 sở hữu kích thước mao quản mở rộng từ 3,2 đến 7,8 nm, tạo không gian lý tưởng cho các phân tử như alpha-pinen và etyl oleat tiếp cận tâm phản ứng, giúp độ chuyển hóa tăng từ dưới 15% lên trên 88%.

Vai trò của phương pháp mầm borosilicat trong tổng hợp Ti-MCM-22 là gì?

Tổng hợp trực tiếp Ti-MCM-22 rất khó khăn do Ti khó chèn vào khung tinh thể MWW. Kỹ thuật đảo vị trí sử dụng mạng tiền chất chứa Bo, sau đó dùng axit HNO3 2M để rửa chọn lọc hơn 95% lượng Bo và thay thế bằng Ti giúp cố định cation Ti4+ vào đúng vị trí tứ diện của khung mạng một cách hoàn hảo.

Làm thế nào để kiểm tra Titan đã vào mạng tứ diện mà không tạo hạt TiO2 anatat?

Phương pháp đo phổ tử ngoại - khả kiến rắn (DR-UV-Vis) và phổ Raman là công cụ chuẩn xác nhất. Phổ DR-UV-Vis xuất hiện dải hấp thụ hẹp tại bước sóng 210 - 220 nm chứng minh Ti4+ ở dạng phối trí 4 trong mạng silicat. Nếu xuất hiện dải hấp thụ mở rộng ở 330 nm tức là đã hình thành hạt nano TiO2 anatat phối trí 6 ngoài mạng.

Tác nhân H2O2 có ưu điểm gì so với các chất oxi hóa truyền thống?

Hydro peoxit (H2O2) là tác nhân oxi hóa xanh lý tưởng vì sản phẩm phụ sinh ra duy nhất chỉ là nước (H2O), không phát thải axit hay hợp chất hữu cơ độc hại. Phản ứng vận hành êm dịu ở nhiệt độ khoảng 70 - 80 độ C, giúp tiết kiệm hơn 30% năng lượng và hạn chế tối đa nguy cơ cháy nổ công nghiệp.

Xúc tác Ti-MCM-41 có thể tái sử dụng qua bao nhiêu chu kỳ phản ứng?

Thực nghiệm cho thấy sau khi kết thúc phản ứng oxi hóa, xúc tác được ly tâm, rửa sạch bằng axeton và nung hồi phục ở 500 độ C trong 4 giờ có thể tái sử dụng qua ít nhất 5 chu kỳ liên tiếp, trong khi độ chuyển hóa và độ chọn lọc sản phẩm epoxit vẫn duy trì đạt trên 95% so với hoạt tính ban đầu.

Kết luận

• Luận văn đã tổng hợp thành công 3 hệ vật liệu titanosilicat vi mao quản và mao quản trung bình gồm Ti-MCM-22, Ti-MCM-41 và Ti-SBA-15 với tính trật tự cấu trúc cao.
• Khẳng định tính ưu việt của phương pháp đảo vị trí mầm borosilicat giúp đưa Ti4+ vào cấu trúc tứ diện phối trí 4 của mạng MWW, triệt tiêu sự hình thành pha tạp chất anatat.
• Giải quyết triệt để vấn đề cản trở khuếch tán không gian đối với các phân tử cồng kềnh nhờ hệ mao quản trung bình đồng đều từ 3,2 nm đến 7,8 nm và diện tích bề mặt đạt trên 1000 m2/g.
• Đạt hiệu suất chuyển hóa alpha-pinen ấn tượng lên tới 88,5% và độ chọn lọc epoxit đạt 91,2% ở điều kiện 70 độ C với tác nhân thân thiện H2O2.
• Mở ra tiềm năng ứng dụng thực tiễn to lớn trong chế biến sâu tinh dầu thông và este hóa dầu thực vật thành các hợp chất hóa dược giá trị cao.

Về định hướng phát triển tiếp theo, nhóm nghiên cứu sẽ mở rộng đánh giá hệ phản ứng dòng chảy liên tục trong 12 tháng tới và hoàn thiện quy trình biến tính kỵ nước bề mặt trong vòng 18 tháng tiếp theo. Quý độc giả, các nhà nghiên cứu và doanh nghiệp quan tâm có thể khai thác toàn văn tài liệu để áp dụng chi tiết quy trình thực nghiệm vào thực tiễn sản xuất.
