Tổng quan luận án

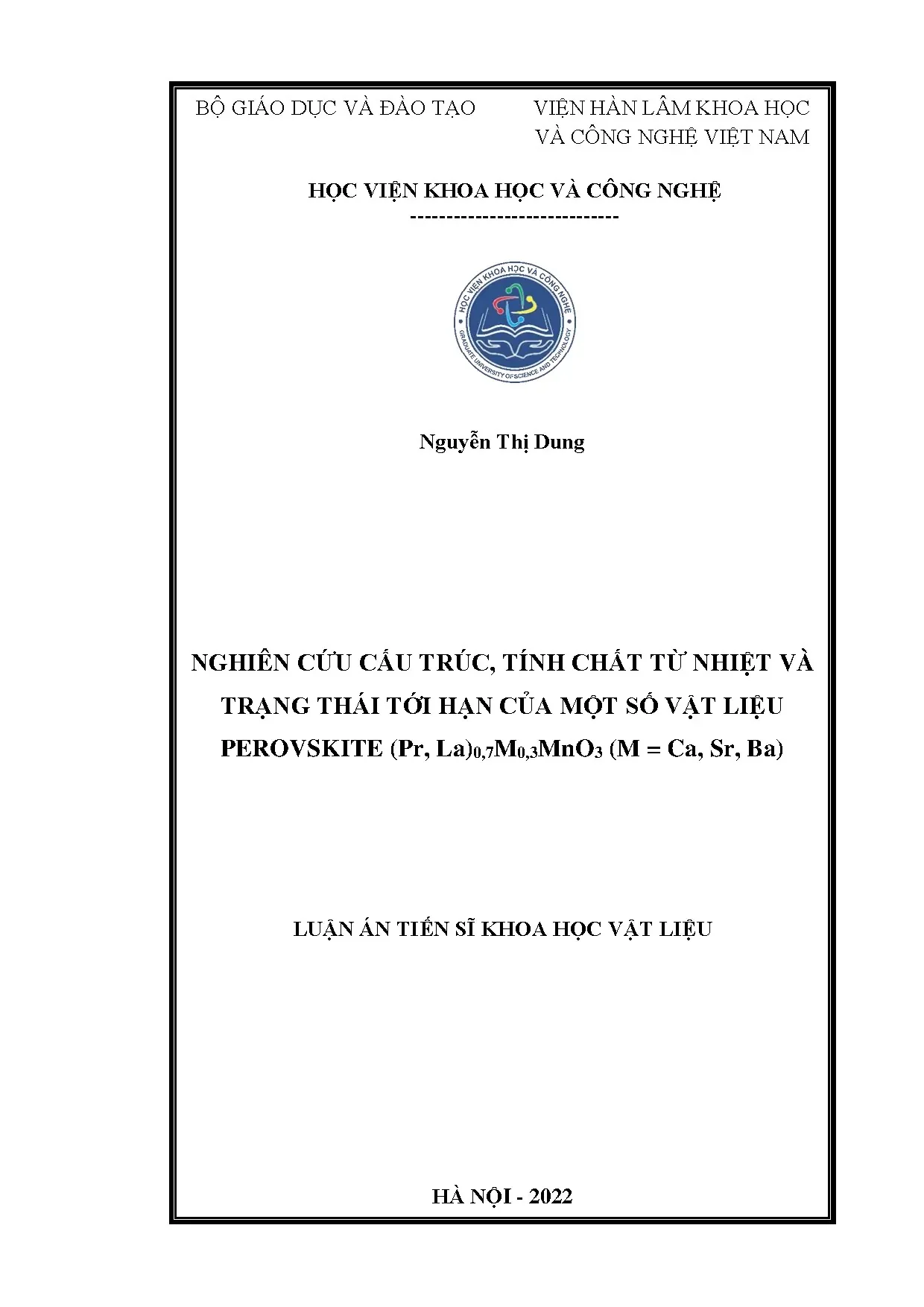

Luận án tiến sĩ khoa học vật liệu với đề tài "Nghiên cứu cấu trúc, tính chất từ nhiệt và trạng thái tới hạn của một số vật liệu perovskite (Pr, La)0,7M0,3MnO3 (M = Ca, Sr, Ba)" được thực hiện bởi nghiên cứu sinh Nguyễn Thị Dung, dưới sự hướng dẫn khoa học của PGS. Trần Đăng Thành và PGS. Nguyễn Văn Đăng, thuộc chuyên ngành Vật liệu điện tử (mã số: 9 44 01 23) tại Học viện Khoa học và Công nghệ, Viện Hàn lâm Khoa học và Công nghệ Việt Nam (bảo vệ năm 2022).
Về tính cấp thiết và khoảng trống nghiên cứu, sự gia tăng phát thải khí nhà kính và biến đổi khí hậu đặt ra yêu cầu cấp bách về việc phát triển công nghệ làm lạnh mới thân thiện với môi trường và tiết kiệm năng lượng. Công nghệ làm lạnh bằng từ trường dựa trên hiệu ứng từ nhiệt (MCE) sử dụng chất làm lạnh rắn sắt từ được xem là giải pháp tiềm năng thay thế chu trình nén - giãn khí truyền thống nhờ hiệu suất cao, không gây ô nhiễm môi trường và độ bền cơ học tốt. Trong các hệ vật liệu từ nhiệt, vật liệu kim loại Gd có hiệu ứng từ nhiệt lớn ở nhiệt độ phòng nhưng giá thành cao và quy trình tinh chế phức tạp. Các vật liệu manganite cấu trúc perovskite có công thức $R_{1-x}M_x\text{MnO}3$ ($R$ là đất hiếm hóa trị ba, $M$ là kim loại kiềm hoặc kiềm thổ) sở hữu nhiều ưu thế như điện trở suất cao, độ bền hóa học, giá thành thấp và nhiệt độ Curie ($T\text{C}$) dễ điều chỉnh. Tuy nhiên, các công trình trước đây phần lớn tập trung vào các hệ chuyển pha bậc một (FOPT) có biến thiên entropy từ lớn nhưng dải nhiệt độ hẹp và tổn hao trễ từ cao, hoặc hệ chuyển pha bậc hai (SOPT) có dải chuyển pha rộng nhưng biến thiên entropy từ thấp. Trạng thái giao thoa giữa FOPT và SOPT cũng như trạng thái tới hạn và mối tương quan định lượng điện - từ trong hệ vật liệu $(\text{Pr}, \text{La}){0,7}M{0,3}\text{MnO}_3$ chưa được làm sáng tỏ một cách toàn diện.
Mục tiêu nghiên cứu của luận án được xác định cụ thể gồm:
- Làm sáng tỏ ảnh hưởng của việc điều chỉnh nồng độ và nguyên tố thay thế lên cấu trúc, tính chất từ nhiệt và trạng thái tới hạn của một số vật liệu perovskite $(\text{Pr}, \text{La}){0,7}M{0,3}\text{MnO}_3$ ($M = \text{Ca}, \text{Sr}, \text{Ba}$).
- Tìm kiếm vật liệu giao giữa chuyển pha bậc một và bậc hai cho các thông số từ nhiệt tốt.
- Chỉ ra mối tương quan điện - từ trong vật liệu perovskite nền mangan.
Đối tượng nghiên cứu của luận án là các vật liệu gốm đa tinh thể perovskite nền mangan $(\text{Pr}, \text{La}){0,7}M{0,3}\text{MnO}_3$ ($M = \text{Ca}, \text{Sr}, \text{Ba}$), được khảo sát hệ thống qua ba hệ mẫu chính:
- Hệ thứ nhất: $\text{Pr}{0,7}M{0,3}\text{MnO}_3$ với $M = \text{Ca}, \text{Sr}, \text{Ba}$.
- Hệ thứ hai: $\text{Pr}{0,7}\text{Sr}{0,3-x}\text{Ca}_x\text{MnO}_3$ với $0 \le x \le 0,3$.
- Hệ thứ ba: $\text{Pr}_{0,7-x}\text{La}x\text{Sr}{0,3}\text{MnO}_3$ với $0 \le x \le 0,7$.
Phạm vi nghiên cứu: Về không gian, các thực nghiệm chế tạo và phân tích cấu trúc, từ tính chính được tiến hành tại Phòng Thí nghiệm trọng điểm Vật liệu và Linh kiện điện tử (VLLKĐT) và Phòng Vật lý vật liệu từ và siêu dẫn thuộc Viện Khoa học vật liệu (Viện Hàn lâm Khoa học và Công nghệ Việt Nam), kết hợp một số phép đo bổ trợ (nhiệt dung riêng, biến thiên nhiệt độ đoạn nhiệt trực tiếp, điện trở suất) qua hợp tác với các cộng sự tại Hàn Quốc và Liên bang Nga; thời gian hoàn thành và bảo vệ năm 2022.
Tổng quan tài liệu và vị trí của luận án
Luận án đã tổng quan có hệ thống các công trình nghiên cứu trong nước và quốc tế về hiệu ứng từ nhiệt và vật liệu manganite:
- Nền tảng nhiệt động lực học của hiệu ứng từ nhiệt được phát hiện từ Warburg, Weiss, Piccard và được giải thích lý thuyết bởi Debye (1926) và Giauque (1927). Tổng quan về các vật liệu từ nhiệt và xu hướng phát triển được tác giả điểm lại qua các công trình của Phan Mạnh Hưởng và cs. (2007), Franco và cs. (2012, 2018), Gombi và Shahu (2021), Zarkevich và Zverev (2020).
- Đối với vật liệu tham chiếu kim loại Gd, các dữ liệu về $T_\text{C} \approx 294\text{ K}$, biến thiên entropy từ $|\Delta S_\text{m}| \approx 2,8\text{ J/kg}\cdot\text{K}$ ở biến thiên từ trường $\Delta H = 10\text{ kOe}$ và khả năng làm lạnh tương đối $\text{RCP} = 63,4\text{ J/kg}$ được trích xuất từ Pecharsky và Gschneidner (1999), Dan'kov và cs. (1998).
- Về vật liệu manganite: Jin và cs. (1994), Ramirez (1997), Coey và cs. (1999) đã công bố các kết quả về hiệu ứng từ trở khổng lồ (CMR) và tương tác từ. Đinh Chí Linh (2018) đã khảo sát phân loại chuyển pha FOPT/SOPT trên manganite chứa La, Pr, Ca, Sr, Ba. Các nghiên cứu trên hệ $\text{La}{0,7}M{0,3}\text{MnO}3$ của Suemitsu và cs. (2009), Bingham và cs. (2009), Rostamnejadi và cs. (2011), Tlili và cs. (2012), Gadzhiev và cs. (2014) cho thấy việc thay thế Ba, Sr hoặc Pr vào vị trí La cho phép điều khiển $T\text{C}$ nhưng thường làm suy giảm độ lớn $|\Delta S_\text{max}|$.
- Đối với hệ $\text{Pr}{1-x}M_x\text{MnO}3$: Dogra và cs. (2012) khảo sát $\text{Pr}{0,7}\text{Ca}{0,3}\text{MnO}3$ cho thấy $T\text{C}$ rất thấp ($85\text{ K}$) với $|\Delta S_\text{max}| = 0,49\text{ J/kg}\cdot\text{K}$ tại $50\text{ kOe}$. M'nassri và cs. (2014) ghi nhận $T_\text{C} = 115\text{ K}$, $|\Delta S_\text{max}| = 0,8\text{ J/kg}\cdot\text{K}$. Ho và cs. (2017) điều chỉnh điều kiện chế tạo trên $\text{Pr}{0,71}\text{Ca}{0,29}\text{MnO}3$ đạt $|\Delta S\text{max}| = 2,5\text{ J/kg}\cdot\text{K}$ và $\text{RCP} = 215\text{ J/kg}$ ở $50\text{ kOe}$. Khi khảo sát pha tạp Sr vào $\text{Pr}{0,7}\text{Ca}{0,3-x}\text{Sr}x\text{MnO}3$, Kolat và cs. (2012) ghi nhận sự dịch chuyển chuyển pha từ FOPT sang SOPT nhưng $|\Delta S\text{max}|$ giảm. Ngược lại, Dogra và cs. (2012) nhận thấy tăng nồng độ Sr giúp tăng $T\text{C}$ từ $85\text{ K}$ lên $210\text{ K}$ và $|\Delta S_\text{max}|$ từ $0,49$ lên $7,14\text{ J/kg}\cdot\text{K}$ ở $50\text{ kOe}$.
- Về phương pháp luận đánh giá MCE gián tiếp: Hamad (2012) đề xuất mô hình hiện tượng luận làm khớp đường cong $M(T)$; Xiong và cs. (2004), O'Donnell và cs. (1998), Chen và cs. (1998) thiết lập các mô hình tương quan giữa điện trở suất và từ độ; Arrott và Noakes (1967), Kouvel và Fisher (1964), Widom (1965), Stanley (1971), Franco và cs. (2006, 2008) xây dựng lý thuyết các số mũ tới hạn, quy luật tỉ lệ (scaling) và số mũ phụ thuộc từ trường $n, N$.
Khoảng trống nghiên cứu luận án lựa chọn giải quyết: Luận án tập trung xử lý vấn đề đồng thời tối ưu hóa độ lớn biến thiên entropy từ và dải nhiệt độ làm việc ở vùng từ trường thấp ($\le 10\text{ kOe}$) bằng cách định vị trạng thái giao thoa giữa chuyển pha bậc một và bậc hai trong hệ $(\text{Pr}, \text{La}){0,7}M{0,3}\text{MnO}3$; làm sáng tỏ bản chất tương tác từ qua việc xác định bộ số mũ tới hạn $(\beta, \gamma, \delta)$; thiết lập mô hình định lượng liên hệ giữa hiệu ứng từ trở và hiệu ứng từ nhiệt; đồng thời đối chiếu chéo kết quả giữa phương pháp đo trực tiếp ($\Delta T\text{ad}$) và các phương pháp đánh giá gián tiếp (Maxwell, hiện tượng luận, điện trở suất, nhiệt dung).
Cơ sở lý thuyết và phương pháp nghiên cứu
Luận án sử dụng hệ thống cơ sở lý thuyết vật lý chất rắn, từ học và nhiệt động lực học:
- Cấu trúc tinh thể perovskite $AB\text{O}3$: Mức độ biến dạng mạng được định lượng qua thừa số dung hạn Goldschmidt $G = (r_A + r\text{O}) / [\sqrt{2}(r_B + r_\text{O})]$, bán kính ion trung bình vị trí $A$ ($\langle r_A \rangle$), phương sai bán kính ion ($\sigma^2 = \sum x_i r_i^2 - \langle r_A \rangle^2$), và độ biến dạng trực thoi (orthorhombic distortion - $\text{OS}$). Sự tách mức năng lượng trường tinh thể của ion $\text{Mn}^{3+}$ ($3d^4$, $t_{2g}^3 e_g^1$) và $\text{Mn}^{4+}$ ($3d^3$, $t_{2g}^3 e_g^0$) cùng hiệu ứng Jahn-Teller (J-T) của electron $e_g$ linh động giải thích sự méo mạng bát diện $\text{MnO}_6$.
- Cơ chế tương tác từ: Tương tác siêu trao đổi (SE) giữa các cation Mn cùng hóa trị qua anion $\text{O}^{2-}$ ($\text{Mn}^{3+}-\text{O}^{2-}-\text{Mn}^{3+}$ hoặc $\text{Mn}^{4+}-\text{O}^{2-}-\text{Mn}^{4+}$) tạo trật tự phản sắt từ (AFM) ở góc $180^\circ$ hoặc sắt từ (FM) ở góc $90^\circ$; tương tác trao đổi kép (DE) giữa các cation khác hóa trị ($\text{Mn}^{3+}-\text{O}^{2-}-\text{Mn}^{4+}$) sinh ra trật tự sắt từ và dẫn điện kim loại qua bước nhảy electron $e_g$.
- Các cơ chế dẫn điện: Vùng $T < T_\text{MI}$ tuân theo các mô hình tán xạ electron-electron ($T^2$), tán xạ electron-magnon ($T^{2,5}$ hoặc $T^{4,5}$) và mô hình đa thức trao đổi kép Zener (ZDE). Vùng $T > T_\text{MI}$ được mô tả qua mô hình bước nhảy lân cận gần nhất (NNHM), mô hình bước nhảy khoảng biến đổi của Mott (VRH), mô hình bước nhảy polaron nhỏ (SPH) và mô hình tách pha (phase separation).
- Các đại lượng đặc trưng MCE:
- Biến thiên entropy từ đẳng nhiệt tính theo hệ thức Maxwell: $\Delta S_\text{m}(T, \Delta H) = \int_0^H (\partial M / \partial T)_H dH$.
- Biến thiên nhiệt độ đoạn nhiệt: $\Delta T_\text{ad} = -(T / C_P) \Delta S_\text{m}$.
- Khả năng làm lạnh tương đối: $\text{RCP} = |\Delta S_\text{max}| \times \delta T_\text{FWHM}$ (với $\delta T_\text{FWHM}$ là độ rộng ở nửa chiều cao cực đại của đường cong $|\Delta S_\text{m}(T)|$).
- Khả năng làm lạnh: $\text{RC} = \int_{T_1}^{T_2} |\Delta S_\text{m}(T)| dT$.
- Lý thuyết chuyển pha và hiện tượng tới hạn:
- Xác định bộ số mũ tới hạn: $\beta$ (từ độ tự phát $M_\text{S}(T) \propto (-\varepsilon)^\beta$), $\gamma$ (độ cảm từ nghịch đảo $\chi_0^{-1}(T) \propto \varepsilon^\gamma$), $\delta$ (đường đẳng nhiệt tới hạn $M \propto H^{1/\delta}$ tại $T = T_\text{C}$), với $\varepsilon = (T - T_\text{C})/T_\text{C}$.
- Các mô hình lý thuyết đối chiếu: Trường trung bình (Mean-field - MF: $\beta=0,5; \gamma=1,0; \delta=3,0$), 3D-Heisenberg (3D-H: $\beta=0,365; \gamma=1,336; \delta=4,8$), 3D-Ising (3D-I: $\beta=0,325; \gamma=1,24; \delta=4,82$), và Trường trung bình ba điểm (Tricritical mean field - TMF: $\beta=0,25; \gamma=1,0; \delta=5,0$).
- Kỹ thuật tính toán: Phương pháp đồ thị Arrott cải biên (MAP), phương pháp Kouvel-Fisher (K-F), quan hệ scaling $M(H, \varepsilon) = |\varepsilon|^\beta f_\pm(H / |\varepsilon|^{\beta+\gamma})$, hệ thức Widom $\delta = 1 + \gamma/\beta$, và quy luật phụ thuộc từ trường $|\Delta S_\text{max}| \propto H^n$, $\text{RCP} \propto H^N$.
Phương pháp thực nghiệm và kỹ thuật phân tích:
- Phương pháp chế tạo: Tổng hợp pha rắn truyền thống từ các oxit và cacbonat kim loại có độ sạch cao để tạo mẫu gốm đa tinh thể.
- Phân tích cấu trúc: Nhiễu xạ tia X (XRD) mẫu bột trên các thiết bị Equinox 5000 và AXS D8 Discover; tinh chỉnh cấu trúc bằng phương pháp Rietveld.
- Khảo sát từ tính: Đo đường cong từ hóa phụ thuộc nhiệt độ $M(T)$ ở chế độ làm lạnh không từ trường (ZFC) và có từ trường (FC); đo đường từ hóa đẳng nhiệt $M(H)$ bằng từ kế mẫu rung (VSM) và thiết bị giao thoa lượng tử siêu dẫn (SQUID).
- Các phép đo bổ trợ: Đo điện trở suất $\rho(T, H)$ theo phương pháp bốn mũi dò; đo trực tiếp biến thiên nhiệt độ đoạn nhiệt $\Delta T_\text{ad}$ bằng cặp nhiệt điện gắn mẫu; đo nhiệt dung riêng $C_P(T, H)$ trong dải từ trường và nhiệt độ khảo sát.
Nội dung chính theo từng chương
Chương 1. Tổng quan về hiệu ứng từ nhiệt và vật liệu manganite
Chương này tổng kết lý thuyết nhiệt động lực học của hiệu ứng từ nhiệt, các đại lượng đặc trưng ($\Delta S_\text{m}$, $\Delta T_\text{ad}$, $\text{RCP}$, $\text{RC}$), và các phương pháp xác định $\Delta S_\text{m}$ gián tiếp (hệ thức Maxwell, mô hình hiện tượng luận Hamad, từ số liệu nhiệt dung riêng, và từ số liệu điện trở suất). Tác giả trình bày cấu trúc mạng perovskite lập phương và trực thoi, hiệu ứng tách mức trường tinh thể, biến dạng Jahn-Teller, tương tác siêu trao đổi (SE), tương tác trao đổi kép (DE), cùng các cơ chế dẫn điện (NNHM, VRH, SPH, tách pha) và hiệu ứng từ trở (MR). Chương cũng phân tích chi tiết lý thuyết hiện tượng tới hạn, các mô hình chuẩn (MF, 3D-H, 3D-I, TMF), phương pháp MAP, K-F, lý thuyết scaling và quy luật số mũ phụ thuộc từ trường ($n, N$). Đồng thời, chương cung cấp bức tranh tổng quan và bảng dữ liệu so sánh tính chất từ nhiệt giữa kim loại chuẩn Gd và các hệ manganite nền $\text{La}{0,7}M{0,3}\text{MnO}3$, $\text{Pr}{0,7}M_{0,3}\text{MnO}_3$.
| Vật liệu |
$T_\text{C}$ (K) |
$\Delta H$ (kOe) |
$|\Delta S_\text{max}|$ (J/kg$\cdot$K) |
$\text{RCP}$ (J/kg) |
Bậc chuyển pha |
Nguồn trích |
| $\text{Gd}$ |
294 |
10 |
2,80 |
63,40 |
SOPT |
[107, 108] |
| $\text{La}{0,7}\text{Ca}{0,3}\text{MnO}_3$ |
259 |
10 |
4,92 |
42,75 |
FOPT |
[31] |
| $\text{La}{0,7}\text{Ca}{0,15}\text{Sr}_{0,15}\text{MnO}_3$ |
322 |
10 |
2,19 |
44,00 |
SOPT |
[31] |
| $\text{La}{0,7}\text{Ca}{0,15}\text{Ba}_{0,15}\text{MnO}_3$ |
300 |
10 |
1,67 |
36,62 |
SOPT |
[31] |
| $\text{La}{0,7}\text{Sr}{0,3}\text{MnO}_3$ |
360 |
10 |
1,91 |
39,99 |
SOPT |
[31, 136] |
| $\text{Pr}{0,7}\text{Sr}{0,3}\text{MnO}_3$ |
258 |
10 |
3,33 |
53,30 |
SOPT |
[133] |
| $\text{Pr}{0,7}\text{Ca}{0,3}\text{MnO}_3$ |
85 |
50 |
0,49 |
7,00 |
- |
[145] |
| $\text{Pr}{0,7}\text{Ba}{0,3}\text{MnO}_3$ |
183,3 |
10 |
0,92 |
49,67 |
- |
[150] |
Chương 2. Thực nghiệm
Chương 2 mô tả chi tiết quy trình thực nghiệm tổng hợp mẫu gốm đa tinh thể bằng phương pháp phản ứng pha rắn. Tác giả trình bày nguyên lý hoạt động và thông số của hệ thiết bị nhiễu xạ tia X bột (Equinox 5000, AXS D8 Discover) cùng kỹ thuật tinh chỉnh Rietveld để xác định cấu trúc mạng, nhóm không gian, hằng số mạng và độ tinh khiết pha. Kỹ thuật đo từ tính trên từ kế mẫu rung (VSM) và hệ SQUID được mô tả qua quy trình đo từ độ phụ thuộc nhiệt độ $M(T)$ ở chế độ ZFC và FC, cũng như đo họ đường cong từ hóa đẳng nhiệt $M(H)$ với bước quét nhiệt độ hẹp quanh điểm chuyển pha. Các hệ đo bổ trợ gồm phương pháp bốn mũi dò đo điện trở suất $\rho(T, H)$, hệ đo trực tiếp biến thiên nhiệt độ đoạn nhiệt $\Delta T_\text{ad}$ dùng cảm biến nhiệt điện, và hệ đo nhiệt dung riêng $C_P(T, H)$ trong môi trường kiểm soát nhiệt độ và từ trường.
Chương 3. Cấu trúc, tính chất từ nhiệt và trạng thái tới hạn của vật liệu Pr0,7Sr0,3MnO3
Chương 3 tập trung phân tích mẫu chuẩn $\text{Pr}{0,7}\text{Sr}{0,3}\text{MnO}3$. Kết quả tinh chỉnh Rietveld giản đồ XRD xác nhận cấu trúc trực thoi (orthorhombic) đơn pha. Phép đo $M(T)$ tại $H = 100\text{ Oe}$ xác định nhiệt độ chuyển pha sắt từ - thuận từ tại $T\text{C} = 268,7\text{ K}$. Phân tích các đường cong $M(H)$ từ $242\text{ K}$ đến $276\text{ K}$ cho thấy ở $\Delta H = 10\text{ kOe}$, vật liệu đạt biến thiên entropy từ cực đại $|\Delta S_\text{max}| = 3,42\text{ J/kg}\cdot\text{K}$. Mối tương quan giữa điện trở suất $\rho$ và từ độ $M$ được làm khớp chính xác theo quy luật $\rho = \rho_0 \exp(-\alpha M^2/T)$ với hệ số $\alpha = 25,81\text{ emu}^2/(\text{g}^2\cdot\text{K})$. Tác giả tiến hành so sánh đối chiếu giá trị $|\Delta S_\text{m}(T)|$ xác định từ ba phương pháp: hệ thức Maxwell từ số liệu $M(H,T)$, mô hình hiện tượng luận từ số liệu $M(T)$, và từ số liệu điện trở suất $\rho(T)$, chỉ ra sự tương đồng về quy luật và vị trí đỉnh chuyển pha. Phân tích trạng thái tới hạn qua phương pháp MAP và K-F (có tính đến và không tính đến từ trường khử từ $H_\text{d}$) trong các dải từ trường $0-15\text{ kOe}$ và $15-30\text{ kOe}$ xác nhận vật liệu tuân theo mô hình trường trung bình ba điểm (TMF), phản ánh đặc trưng giao thoa giữa chuyển pha bậc một và chuyển pha bậc hai.
Chương 4. Cấu trúc, tính chất từ nhiệt và trạng thái tới hạn của hệ vật liệu Pr0,7M0,3MnO3 (M = Ca, Sr, Ba)
Chương 4 mở rộng nghiên cứu sang hệ vật liệu thay thế ion kiềm thổ:
- Khảo sát hệ $\text{Pr}{0,7}M{0,3}\text{MnO}3$ ($M = \text{Ca}, \text{Sr}, \text{Ba}$): Bán kính ion tăng dần từ $\text{Ca}^{2+}$ qua $\text{Sr}^{2+}$ đến $\text{Ba}^{2+}$ làm thay đổi góc liên kết $\langle\text{Mn}-\text{O}-\text{Mn}\rangle$, độ rộng dải dẫn $W$ và nhiệt độ chuyển pha $T\text{C}$. Trong biến thiên từ trường $\Delta H = 10\text{ kOe}$, mẫu với $M = \text{Sr}$ thể hiện hiệu ứng từ nhiệt vượt trội so với mẫu chứa $\text{Ca}$ và $\text{Ba}$.
- Khảo sát hệ $\text{Pr}{0,7}\text{Sr}{0,3-x}\text{Ca}_x\text{MnO}3$ ($0 \le x \le 0,3$): Pha tạp Ca làm giảm bán kính ion trung bình vị trí $A$ ($\langle r_A \rangle$), tăng phương sai $\sigma^2$ và hạ thấp $T\text{C}$.
- Đi sâu vào mẫu thành phần $\text{Pr}{0,7}\text{Sr}{0,2}\text{Ca}{0,1}\text{MnO}3$ ($x = 0,1$): Xác định $T\text{C} = 207,1\text{ K}$, giá trị biến thiên entropy từ cực đại $|\Delta S\text{max}| = 3,44\text{ J/kg}\cdot\text{K}$ ở $\Delta H = 10\text{ kOe}$. Phân tích độ dốc tương đối $\text{RS}(T)$ từ các đồ thị $(H/M)^{1/\gamma}$ theo $M^{1/\beta}$ chứng minh số liệu thực nghiệm phù hợp với mô hình Tricritical mean field (TMF) hơn so với các mô hình 3D-Heisenberg và 3D-Ising. Bộ số mũ tới hạn nhận được thỏa mãn hoàn toàn lý thuyết scaling thu gọn $MH^{-1/\delta} = F(\varepsilon H^{-1/(\beta+\gamma)})$ và các hệ thức số mũ phụ thuộc từ trường $n, N$.
Chương 5. Cấu trúc, tính chất từ nhiệt và trạng thái tới hạn của hệ vật liệu Pr0,7-xLaxSr0,3MnO3
Chương 5 khảo sát sự thay thế ion đất hiếm trong hệ $\text{Pr}_{0,7-x}\text{La}x\text{Sr}{0,3}\text{MnO}_3$ ($0 \le x \le 0,7$):
- Phân tích cấu trúc XRD chỉ ra khi nồng độ La tăng từ $0$ đến $0,7$, bán kính trung bình $\langle r_A \rangle$ tăng tuyến tính, làm tăng góc liên kết $\text{Mn}-\text{O}-\text{Mn}$, thúc đẩy tương tác trao đổi kép (DE), dẫn đến nhiệt độ Curie $T_\text{C}$ tăng đều từ $268,7\text{ K}$ lên trên nhiệt độ phòng.
- Khảo sát từ nhiệt tại các biến thiên từ trường $\Delta H = 5\text{ kOe}, 10\text{ kOe}$ và mở rộng đến $50\text{ kOe}$ cho các mẫu đại diện ($x = 0; 0,2; 0,3; 0,4; 0,7$).
- Đo đạc nhiệt dung riêng phụ thuộc nhiệt độ $C_P(T, H)$ tại $H = 0$ và $H = 18\text{ kOe}$, xác định phần dị thường nhiệt dung tại chuyển pha.
- Đo trực tiếp biến thiên nhiệt độ đoạn nhiệt $\Delta T_\text{ad}(T)$ tại $\Delta H = 18\text{ kOe}$ và so sánh đối chiếu với đường cong $\Delta S_\text{m}(T)$ tính từ nhiệt dung riêng và hệ thức Maxwell. Kết quả cho thấy sự phù hợp chặt chẽ về dạng phân bố nhiệt độ và quy luật biến thiên.
- Nghiên cứu trạng thái tới hạn trên hai mẫu đại diện $x = 0,2$ và $x = 0,3$ bằng phương pháp MAP xác định bộ số mũ tới hạn nhất quán, phân tích quy luật scaling $M^{1/\beta}$ theo $(H/M)^{1/\gamma}$ và so sánh với các hệ manganite khác trong y văn.
Kết quả và những đóng góp mới
Luận án đã đạt được các đóng góp mới về mặt khoa học lý luận và thực tiễn:
- Phát hiện và xác định được hai thành phần vật liệu $\text{Pr}{0,7}\text{Sr}{0,3}\text{MnO}3$ và $\text{Pr}{0,7}\text{Sr}{0,2}\text{Ca}{0,1}\text{MnO}_3$ thể hiện đặc trưng trạng thái giao thoa giữa chuyển pha bậc một và chuyển pha bậc hai (tuân theo mô hình trường trung bình ba điểm - TMF). Cả hai hợp chất này đều đạt hiệu ứng từ nhiệt lớn ở biến thiên từ trường thấp ($\Delta H = 10\text{ kOe}$):
- Mẫu $\text{Pr}{0,7}\text{Sr}{0,3}\text{MnO}3$: $|\Delta S\text{max}| = 3,42\text{ J/kg}\cdot\text{K}$ tại $T_\text{C} = 268,7\text{ K}$.
- Mẫu $\text{Pr}{0,7}\text{Sr}{0,2}\text{Ca}{0,1}\text{MnO}3$: $|\Delta S\text{max}| = 3,44\text{ J/kg}\cdot\text{K}$ tại $T\text{C} = 207,1\text{ K}$.
- Thiết lập và làm sáng tỏ mối tương quan định lượng giữa hiệu ứng từ trở (MR) và hiệu ứng từ nhiệt (MCE) trong vật liệu $\text{Pr}{0,7}\text{Sr}{0,3}\text{MnO}_3$ thông qua mối quan hệ hàm mũ giữa điện trở suất $\rho$ và từ độ $M$: $\rho = \rho_0 \exp(-\alpha M^2/T)$ với tham số đặc trưng $\alpha = 25,81\text{ emu}^2/(\text{g}^2\cdot\text{K})$.
- Kết hợp và so sánh toàn diện phương pháp đo trực tiếp biến thiên nhiệt độ đoạn nhiệt ($\Delta T_\text{ad}$) với các phương pháp đánh giá gián tiếp (hệ thức Maxwell từ số liệu từ hóa, mô hình hiện tượng luận, số liệu điện trở suất và số liệu nhiệt dung riêng) trên các hệ mẫu $\text{Pr}{0,7}\text{Sr}{0,3}\text{MnO}3$ và $\text{Pr}{0,7-x}\text{La}x\text{Sr}{0,3}\text{MnO}_3$, chứng minh tính tương đồng và nhất quán cao về quy luật vật lý và vùng nhiệt độ xuất hiện hiệu ứng.
Về kiến nghị và giải pháp đề xuất, tác giả chỉ ra định hướng pha tạp điều chỉnh đồng thời tỷ lệ cation đất hiếm và kiềm thổ tại vị trí $A$ nhằm định vị hệ vật liệu nằm tại điểm giao thoa FOPT - SOPT, từ đó tối ưu hóa biến thiên entropy từ ở từ trường thấp mà vẫn duy trì dải nhiệt độ làm việc rộng và giảm thiểu tổn hao năng lượng do trễ từ.
Hạn chế và hướng nghiên cứu tiếp
Về mặt hạn chế, các khảo sát trong luận án được thực hiện trên mẫu gốm đa tinh thể chế tạo bằng phản ứng pha rắn, chưa khảo sát các dạng cấu trúc khác như màng mỏng, dây nano hoặc hạt nano có cấu trúc lõi/vỏ. Phạm vi từ trường thực nghiệm đo đạc biến thiên entropy từ chủ yếu nằm trong dải từ trường thấp đến trung bình ($10\text{ kOe}$ đến $50\text{ kOe}$).
Hướng nghiên cứu tiếp theo được xác định dựa trên phạm vi nghiên cứu gồm: tiếp tục tối ưu hóa các điều kiện công nghệ xử lý nhiệt và kích thước hạt để nâng cao hơn nữa độ đồng nhất cấu trúc; khảo sát chi tiết động học từ trễ và độ dẫn nhiệt thực tế của vật liệu trong các chu trình từ hóa lặp lại; thử nghiệm tích hợp vật liệu vào các mô hình thiết bị làm lạnh từ thực nghiệm ở quy mô phòng thí nghiệm.
Giá trị tham khảo
Luận án là tài liệu tham khảo chuyên khảo có giá trị chuyên môn cao đối với:
- Nghiên cứu sinh, học viên cao học và sinh viên các chuyên ngành Vật liệu điện tử, Vật lý chất rắn, Khoa học vật liệu và Vật lý từ học. Phần phương pháp luận về phân tích trạng thái tới hạn (đồ thị MAP, Kouvel-Fisher, kiểm chứng scaling) và các mô hình tính toán gián tiếp MCE (Maxwell, hiện tượng luận, điện trở suất, nhiệt dung) là tài liệu chuẩn mực về quy trình xử lý và biện luận số liệu thực nghiệm.
- Giảng viên và các nhà nghiên cứu trong lĩnh vực vật liệu từ nhiệt: Luận án cung cấp hệ thống số liệu thực nghiệm đầy đủ về cấu trúc tinh thể, nhiệt độ chuyển pha Curie, các số mũ tới hạn và tham số từ nhiệt của ba hệ vật liệu perovskite manganite nền Pr và La.
- Các kỹ sư và nhóm nghiên cứu phát triển công nghệ làm lạnh rắn: Luận án cung cấp các tiêu chí lựa chọn thành phần vật liệu tối ưu hoạt động tại vùng từ trường thấp không sử dụng kim loại Gd đắt tiền.
Câu hỏi thường gặp
1. Vì sao hai thành phần vật liệu $\text{Pr}{0,7}\text{Sr}{0,3}\text{MnO}3$ và $\text{Pr}{0,7}\text{Sr}{0,2}\text{Ca}{0,1}\text{MnO}_3$ được đánh giá là các vật liệu từ nhiệt có triển vọng ở từ trường thấp?
Trong biến thiên từ trường thấp ($\Delta H = 10\text{ kOe}$), hai vật liệu này đạt giá trị biến thiên entropy từ cực đại rất cao ($|\Delta S_\text{max}| = 3,42\text{ J/kg}\cdot\text{K}$ tại $T_\text{C} = 268,7\text{ K}$ đối với $\text{Pr}{0,7}\text{Sr}{0,3}\text{MnO}3$ và $3,44\text{ J/kg}\cdot\text{K}$ tại $T\text{C} = 207,1\text{ K}$ đối với $\text{Pr}{0,7}\text{Sr}{0,2}\text{Ca}_{0,1}\text{MnO}_3$), cao hơn giá trị của kim loại tham chiếu Gd ($2,8\text{ J/kg}\cdot\text{K}$). Trạng thái giao thoa giữa FOPT và SOPT giúp vật liệu vừa có biến thiên từ độ lớn vừa hạn chế được tổn hao do trễ từ.
2. Mối tương quan giữa điện trở suất và từ độ trong vật liệu $\text{Pr}{0,7}\text{Sr}{0,3}\text{MnO}_3$ được thiết lập theo biểu thức nào và tham số đặc trưng bằng bao nhiêu?
Mối tương quan giữa điện trở suất $\rho$ và từ độ $M$ tuân theo mô hình:
$$\rho = \rho_0 \exp\left(-\alpha \frac{M^2}{T}\right)$$
với tham số xác định tính chất từ $\alpha = 25,81\text{ emu}^2/(\text{g}^2\cdot\text{K})$.
3. Mô hình lý thuyết nào mô tả phù hợp nhất bản chất chuyển pha và tương tác từ của mẫu $\text{Pr}{0,7}\text{Sr}{0,2}\text{Ca}_{0,1}\text{MnO}_3$?
Phân tích độ dốc tương đối $\text{RS}(T)$ và bộ số mũ tới hạn $(\beta, \gamma, \delta)$ xác định qua phương pháp MAP và Kouvel-Fisher cho thấy mẫu $\text{Pr}{0,7}\text{Sr}{0,2}\text{Ca}_{0,1}\text{MnO}_3$ phù hợp nhất với mô hình Trường trung bình ba điểm (Tricritical mean field - TMF, với các giá trị lý thuyết $\beta = 0,25; \gamma = 1,0; \delta = 5,0$), đặc trưng cho sự đồng tồn tại của cả tương tác từ khoảng ngắn và khoảng dài tại điểm giao giữa FOPT và SOPT.
4. Khi thay thế dần La vào vị trí Pr trong hệ $\text{Pr}_{0,7-x}\text{La}x\text{Sr}{0,3}\text{MnO}3$ ($0 \le x \le 0,7$), cấu trúc và nhiệt độ Curie $T\text{C}$ biến đổi như thế nào?
Do bán kính ion $\text{La}^{3+}$ lớn hơn $\text{Pr}^{3+}$, khi tăng nồng độ La ($x$ tăng từ $0$ lên $0,7$), bán kính ion trung bình vị trí $A$ ($\langle r_A \rangle$) tăng lên, làm giảm độ méo mạng bát diện $\text{MnO}6$, tăng góc liên kết $\text{Mn}-\text{O}-\text{Mn}$ và mở rộng độ rộng dải dẫn $W$. Điều này thúc đẩy tương tác trao đổi kép (DE), làm nhiệt độ chuyển pha Curie $T\text{C}$ tăng đều từ $268,7\text{ K}$ lên vượt nhiệt độ phòng.
5. Luận án đã so sánh những phương pháp đánh giá hiệu ứng từ nhiệt nào và kết quả đối chiếu ra sao?
Luận án đã so sánh phương pháp đo trực tiếp biến thiên nhiệt độ đoạn nhiệt $\Delta T_\text{ad}$ (dùng cặp nhiệt điện) với các phương pháp đánh giá gián tiếp biến thiên entropy từ $\Delta S_\text{m}$ (tính từ hệ thức Maxwell qua đường cong từ hóa $M(H, T)$, mô hình hiện tượng luận Hamad qua đường cong $M(T)$, số liệu điện trở suất $\rho(T, H)$ và số liệu nhiệt dung riêng $C_P(T, H)$). Kết quả cho thấy các phương pháp đều có sự tương đồng cao về quy luật nhiệt động lực học và vùng nhiệt độ xuất hiện hiệu ứng cực đại.
Kết luận
Luận án tiến sĩ của tác giả Nguyễn Thị Dung đã thực hiện nghiên cứu thực nghiệm toàn diện và có hệ thống về cấu trúc tinh thể, tính chất từ nhiệt và trạng thái tới hạn trên ba hệ vật liệu perovskite manganite $(\text{Pr}, \text{La}){0,7}M{0,3}\text{MnO}3$ ($M = \text{Ca}, \text{Sr}, \text{Ba}$). Công trình đã làm sáng tỏ cơ chế vật lý của trạng thái giao thoa chuyển pha bậc một - bậc hai tuân theo mô hình trường trung bình ba điểm trên các hợp chất $\text{Pr}{0,7}\text{Sr}{0,3}\text{MnO}3$ và $\text{Pr}{0,7}\text{Sr}{0,2}\text{Ca}_{0,1}\text{MnO}_3$, mang lại hiệu ứng từ nhiệt lớn ở biến thiên từ trường thấp $10\text{ kOe}$. Đồng thời, luận án đã xác lập thành công mô hình định lượng liên hệ giữa hiệu ứng từ trở và hiệu ứng từ nhiệt, đối chiếu nhất quán giữa các phương pháp đo trực tiếp và gián tiếp, đóng góp dữ liệu khoa học có độ tin cậy cao cho lĩnh vực vật liệu từ nhiệt và công nghệ làm lạnh từ.
