Tổng quan luận án

Đề tài luận án tiến sĩ: "Nghiên cứu tính chất quang của ion đất hiếm $\text{Sm}^{3+}$ và $\text{Dy}^{3+}$ trong một số vật liệu quang học họ florua và oxit". Luận án thuộc chuyên ngành Vật lý chất rắn / Quang học và Khoa học vật liệu, tiếp cận theo hướng thực nghiệm định lượng kết hợp mô hình hóa lý thuyết bán thực nghiệm.

Tính cấp thiết và khoảng trống nghiên cứu

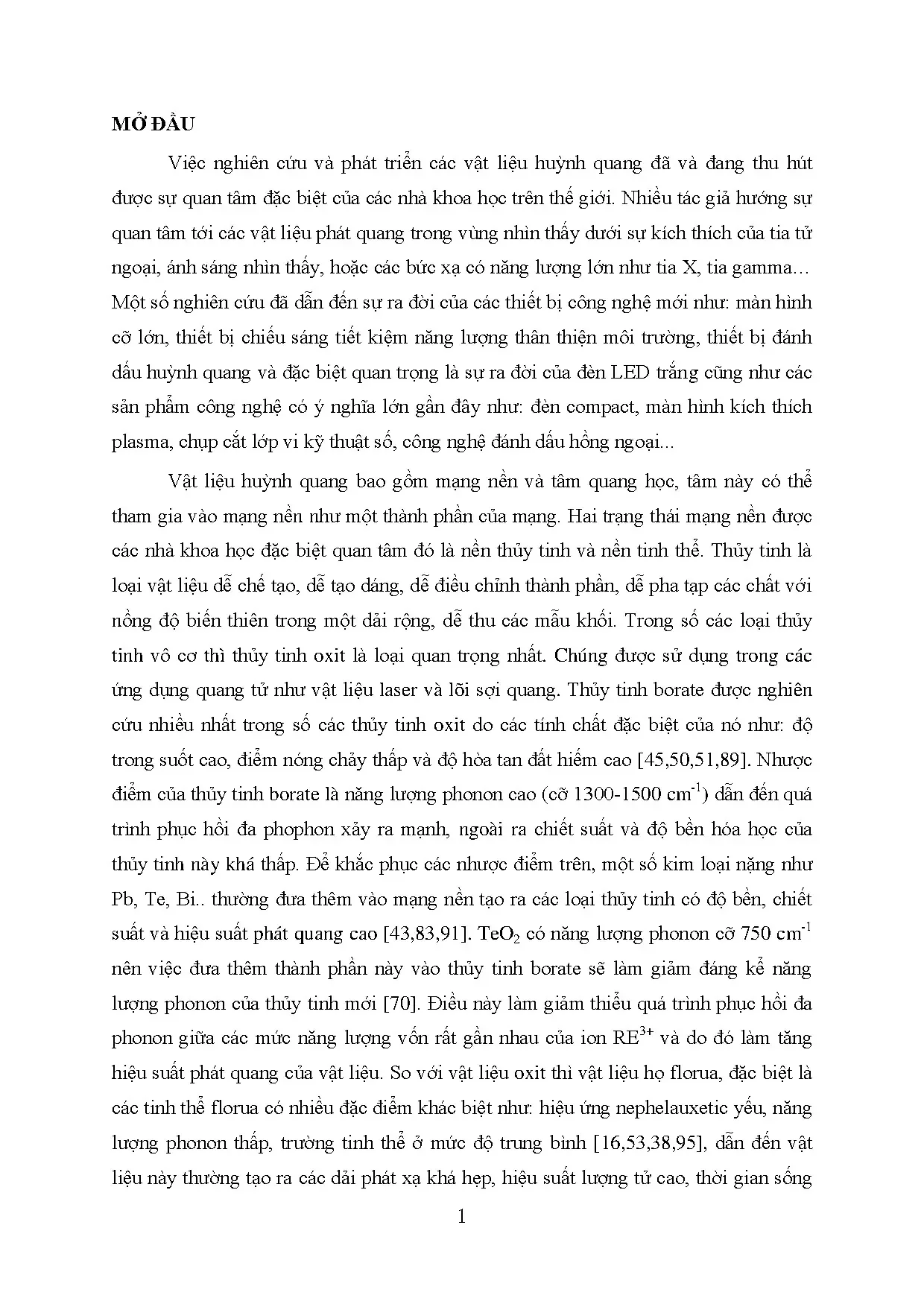

Nghiên cứu và phát triển vật liệu huỳnh quang phát xạ trong vùng ánh sáng nhìn thấy dưới sự kích thích của tia tử ngoại, ánh sáng khả kiến hoặc bức xạ năng lượng cao (tia X, tia gamma) đóng vai trò nền tảng cho sự phát triển của các công nghệ: đèn LED trắng, thiết bị chiếu sáng tiết kiệm năng lượng, màn hình kích thích plasma, chụp cắt lớp vi kỹ thuật số, đánh dấu huỳnh quang và công nghệ hồng ngoại.

Vật liệu huỳnh quang gồm mạng nền và tâm quang học (ion đất hiếm $\text{RE}^{3+}$). Trong các hệ vật liệu oxit, thủy tinh borate có ưu điểm là độ trong suốt cao, điểm nóng chảy thấp và độ hòa tan đất hiếm cao, nhưng tồn tại nhược điểm là năng lượng phonon lớn ($1300 - 1500\text{ cm}^{-1}$) làm tăng xác suất phục hồi đa phonon không phát xạ, đồng thời chiết suất và độ bền hóa học thấp. Việc pha thêm thành phần kim loại nặng như $\text{TeO}_2$ (năng lượng phonon xấp xỉ $750\text{ cm}^{-1}$) vào nền borate tạo thành thủy tinh telluroborate giúp giảm đáng kể năng lượng phonon, hạn chế tổn hao không phát xạ và tăng hiệu suất phát quang.

Ngược lại với mạng nền oxit, họ tinh thể florua $\text{K}_2\text{LnF}_5$ ($\text{Ln}$ là các nguyên tố đất hiếm) có độ rộng vùng cấm lớn ($\approx 5\text{ eV}$), năng lượng phonon thấp ($\text{K}_2\text{YF}_5 \approx 474\text{ cm}^{-1}$), hiệu ứng nephelauxetic yếu và trường tinh thể trung bình, tạo ra các dải phát xạ hẹp, hiệu suất lượng tử cao và thời gian sống huỳnh quang kéo dài. Tuy nhiên, trước thời điểm nghiên cứu của luận án, các công bố quốc tế về họ tinh thể này chủ yếu tập trung vào các ion $\text{Nd}^{3+}$, $\text{Er}^{3+}$, $\text{Pr}^{3+}$, $\text{Tm}^{3+}$, $\text{Tb}^{3+}$; chưa có công trình nào trong và ngoài nước nghiên cứu toàn diện về tính chất quang học của $\text{K}_2\text{YF}_5$ và $\text{K}_2\text{GdF}_5$ pha tạp ion $\text{Sm}^{3+}$ hoặc $\text{Dy}^{3+}$. Đồng thời, tại Việt Nam, việc áp dụng lý thuyết Judd-Ofelt và mô hình Inokuti-Hirayama vào việc phân tích định lượng quang phổ đất hiếm vẫn là một hướng nghiên cứu mới mẻ, chỉ được thực hiện tại một số ít nhóm nghiên cứu chuyên sâu.

Mục tiêu nghiên cứu

  1. Chế tạo hệ vật liệu thủy tinh telluroborate pha tạp các ion đất hiếm $\text{Dy}^{3+}$ và $\text{Sm}^{3+}$.
  2. Nghiên cứu chi tiết các tính chất quang học của ion $\text{Sm}^{3+}$ và $\text{Dy}^{3+}$ pha tạp trong thủy tinh telluroborate và trong các đơn tinh thể $\text{K}_2\text{YF}_5$, $\text{K}_2\text{GdF}_5$; từ các thông số quang học thu được để nhận định định hướng ứng dụng thực tế.
  3. Nghiên cứu quá trình truyền năng lượng không phát xạ giữa các ion $\text{RE}^{3+}$, bao gồm: quá trình truyền năng lượng từ ion $\text{Tb}^{3+}$ sang $\text{Sm}^{3+}$ khi đồng pha tạp trong tinh thể $\text{K}_2\text{Y(Gd)F}_5$; quá trình truyền năng lượng và tự dập tắt huỳnh quang giữa các ion $\text{Sm}^{3+}-\text{Sm}^{3+}$ và $\text{Dy}^{3+}-\text{Dy}^{3+}$ trong cả hai môi trường tinh thể và thủy tinh.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Các ion đất hiếm $\text{Sm}^{3+}$ ($4f^5$), $\text{Dy}^{3+}$ ($4f^9$) và các cặp truyền năng lượng ($\text{Gd}^{3+}\rightarrow\text{Sm}^{3+}/\text{Dy}^{3+}$, $\text{Tb}^{3+}\rightarrow\text{Sm}^{3+}$) nằm trong cấu trúc mạng nền đơn tinh thể florua ($\text{K}_2\text{YF}_5$, $\text{K}_2\text{GdF}_5$) và mạng nền thủy tinh oxit telluroborate (hệ $\text{B}_2\text{O}_3-\text{Al}_2\text{O}_3-\text{TeO}_2-\text{Na}_2\text{O}-\text{Li}_2\text{O}$).
  • Phạm vi nội dung và kỹ thuật: Khảo sát đặc trưng cấu trúc pha, dao động mạng (XRD, FT/IR, Raman); đo đạc các phổ quang học (hấp thụ UV-Vis-NIR, huỳnh quang, kích thích huỳnh quang, đường cong suy giảm cường độ huỳnh quang theo thời gian ở nhiệt độ phòng và nhiệt độ thấp $7\text{ K}$); tính toán các thông số cường độ Judd-Ofelt ($\Omega_2, \Omega_4, \Omega_6$), các đại lượng phát xạ phóng xạ và xác định cơ chế tương tác vi mô theo các mô hình Inokuti-Hirayama (IH) và Yokota-Tamimoto (YT).

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu nền tảng

  • Lý thuyết quang phổ và cường độ chuyển dời $4f-4f$: Van Vleck (1937) đặt nền móng lý thuyết giải thích sự nới lỏng quy tắc lọc lựa Laporte do ảnh hưởng nhiễu loạn của trường tinh thể không đối xứng tâm. B. R. Judd và G. S. Ofelt (1962) đã độc lập công bố lý thuyết tính toán lực dao động tử và lực vạch của các chuyển dời lưỡng cực điện cảm ứng trong môi trường đông đặc. Dieke và cộng sự (1968) đã thiết lập giản đồ các mức năng lượng chuẩn của ion $\text{RE}^{3+}$ trong tinh thể $\text{LaCl}3$. Walrand và Binnemans tổng hợp hệ thống các thông số Judd-Ofelt $\Omega\lambda$, chứng minh mối liên hệ giữa $\Omega_2$ với tính đồng hóa trị và tính bất đối xứng của liên kết, còn $\Omega_4, \Omega_6$ phản ánh độ cứng/độ nhớt của môi trường.
  • Vật liệu đơn tinh thể họ $\text{K}_2\text{LnF}_5$: Tinh thể florua $\text{K}_2\text{SmF}_5$ được R. Bouchkova và cộng sự tổng hợp lần đầu vào năm 1973. A. Cousson tổng hợp hệ thống $\text{K}_2\text{LnF}_5$ với $\text{Ln}$ từ $\text{Pr}$ đến $\text{Yb}$. Podberezskaya và cộng sự (thập niên 1980) xác định cấu trúc đơn tinh thể $\text{K}_2\text{ErF}_5$ thuộc nhóm không gian $Pc2_1n$. Yu. Kharitonov và cộng sự xác định cấu trúc $\text{K}_2\text{YF}_5$ thuộc nhóm không gian $Pna2_1$ bằng nhiễu xạ nơtron. Hebecker khảo sát cấu trúc toàn bộ họ $\text{K}_2\text{LnF}_5$, chỉ ra $\text{K}_2\text{PrF}_5$ và $\text{K}_2\text{NdF}_5$ thuộc hệ lục giác, trong khi các tinh thể còn lại thuộc hệ trực giao. K. Güde và Kharbache làm sáng tỏ cấu trúc đa diện $\text{YF}7$ đối xứng điểm $C{2v}$ tạo thành các chuỗi vô hạn $(\text{YF}_7)^{4-}$ dọc theo trục $c$. Các nghiên cứu ứng dụng nhiệt phát quang, đo liều nơtron và laser của $\text{K}_2\text{YF}_5$ pha tạp $\text{Tb}^{3+}, \text{Nd}^{3+}, \text{Er}^{3+}, \text{Tm}^{3+}, \text{Pr}^{3+}, \text{Eu}^{3+}$ được thực hiện bởi nhiều nhóm tác giả quốc tế.
  • Vật liệu thủy tinh oxit và thủy tinh chứa $\text{TeO}_2$ pha tạp $\text{Sm}^{3+}$, $\text{Dy}^{3+}$: Nhiều nhóm tác giả đã khảo sát phổ quang học của $\text{Sm}^{3+}$ và $\text{Dy}^{3+}$ trong thủy tinh phosphate, borate, fluoroborate và tellurite (Jamalaiah với thủy tinh $\text{PbF}_2$, Jayasimhadri với thủy tinh $\text{PbO}$, Maheshvaran với thủy tinh $\text{B}_2\text{O}_3$, Pavani với $\text{Dy}^{3+}$ trong $\text{B}_2\text{O}_3$, Ravi với hệ $\text{TeO}_2-\text{B}_2\text{O}_3$, Jyothi với hệ $\text{TeO}_2$). Reisfeld đã tiến hành nghiên cứu so sánh tính chất quang của các ion đất hiếm giữa hai môi trường thủy tinh florua và oxit.
  • Cơ chế chuyển dời không phát xạ và truyền năng lượng: Schuurmans và Van Dijk thiết lập công thức tính tốc độ phục hồi đa phonon theo quy tắc khe năng lượng. Mô hình truyền năng lượng không phát xạ giữa các tâm được xây dựng bởi Foerster, Dexter, Inokuti - Hirayama (1965) và Yokota - Tamimoto (1967).
  • Tình hình nghiên cứu trong nước: Việc áp dụng lý thuyết Judd-Ofelt được triển khai tại một số nhóm nghiên cứu: Phòng Quang phổ và Ngọc học (Viện Khoa học Vật liệu), Đại học Duy Tân, Khoa Vật lý (Trường Đại học Khoa học Tự nhiên - ĐHQG Hà Nội), Viện Công nghệ và Ứng dụng Nha Trang.

Khoảng trống nghiên cứu được lựa chọn giải quyết

Luận án tập trung giải quyết khoảng trống dữ liệu thực nghiệm và lý thuyết đối với hệ tinh thể $\text{K}_2\text{YF}_5$ và $\text{K}_2\text{GdF}_5$ pha tạp $\text{Sm}^{3+}$, $\text{Dy}^{3+}$ (chưa từng được công bố trước đó) và hệ thủy tinh telluroborate đa thành phần có công thức $(65-x)\text{B}_2\text{O}_3+5\text{Al}_2\text{O}_3+10\text{TeO}_2+10\text{Na}_2\text{O}+10\text{Li}_2\text{O}+x(\text{Sm}_2\text{O}_3/\text{Dy}_2\text{O}_3)$. Nghiên cứu thực hiện phân tích so sánh đối chứng toàn diện các đặc trưng quang học giữa môi trường tinh thể florua (năng lượng phonon thấp, trường tinh thể trung bình, liên kết mang tính ion) và thủy tinh oxit telluroborate (trường ligand bất đối xứng cao, liên kết mang tính đồng hóa trị mạnh hơn).

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết và mô hình phân tích

  1. Lý thuyết Judd-Ofelt (JO):

    • Dựa trên 3 gần đúng cơ bản: trường tĩnh điện, ion tự do, và cấu hình đơn.
    • Cường độ chuyển dời lưỡng cực điện ($S_{ed}$) và lực dao động tử ($f_{ed}$) giữa hai trạng thái $J$ và $J'$ được biểu diễn thông qua ba thông số cường độ $\Omega_\lambda$ ($\lambda = 2, 4, 6$): $$S_{ed} = \sum_{\lambda = 2, 4, 6} \Omega_\lambda |\langle \psi J || U^{(\lambda)} || \psi' J' \rangle|^2$$ Trong đó, $|\langle || U^{(\lambda)} || \rangle|^2$ là các yếu tố ma trận rút gọn kép của toán tử ten-xơ đơn vị hạng $\lambda$, có giá trị không phụ thuộc vào mạng nền.
    • Ý nghĩa các thông số: $\Omega_2$ nhạy với tính bất đối xứng của trường ligand cục bộ và độ đồng hóa trị của liên kết $\text{RE}^{3+}-\text{X}$ (hiệu ứng cự ly gần); $\Omega_4, \Omega_6$ phản ánh tính dẻo/độ cứng của môi trường xung quanh ion đất hiếm (hiệu ứng cự ly xa).
    • Từ các thông số $\Omega_\lambda$, xác định các đại lượng quang học: xác suất chuyển dời phát xạ tự phát ($A_{JJ'}$), tỷ số phân nhánh huỳnh quang ($\beta_{JJ'}$), thời gian sống bức xạ lý thuyết ($\tau_0$) và tiết diện phát xạ cưỡng bức ($\sigma_e$).

  2. Cơ chế chuyển dời không phát xạ và mô hình truyền năng lượng:

    • Xác suất phục hồi đa phonon ($A_{nr}$) tuân theo quy tắc khe năng lượng của Schuurmans và Van Dijk: $$A_{nr} = B^* \exp[(\Delta E - 2\hbar\omega)\alpha]$$ Với $\Delta E$ là khe năng lượng giữa mức kích thích và mức năng lượng liền kề phía dưới, $\hbar\omega$ là năng lượng phonon hiệu dụng của mạng nền.
    • Hai cơ chế dập tắt huỳnh quang theo nồng độ: Quá trình di trú năng lượng (energy migration) đến các bẫy dập tắt và quá trình phục hồi chéo (cross-relaxation - CR) giữa các cặp ion tương tác gần nhau.
    • Mô hình Inokuti-Hirayama (IH) và Yokota-Tamimoto (YT): Sử dụng để phân tích đường cong suy giảm huỳnh quang không theo hàm mũ ở nồng độ cao, xác định cơ chế tương tác đa cực chủ đạo (lưỡng cực - lưỡng cực $S=6$, lưỡng cực - tứ cực $S=8$, hoặc tứ cực - tứ cực $S=10$) và các thông số truyền năng lượng vi mô ($C_{DA}$, bán kính tới hạn $R_0$).

Phương pháp chế tạo vật liệu

  • Phương pháp nóng chảy (chế tạo thủy tinh telluroborate): Hóa chất tiền chất gồm $\text{B}_2\text{O}_3, \text{Al}_2\text{O}_3, \text{TeO}_2, \text{Na}_2\text{O}, \text{Li}_2\text{O}$ và $\text{Dy}_2\text{O}_3$ hoặc $\text{Sm}_2\text{O}_3$ (hãng Aldrich, độ sạch $4\text{N}$). Hỗn hợp được nghiền trộn trong cối sứ, nung nóng chảy ở nhiệt độ $1300^\circ\text{C}$ trong 2 giờ, đổ khuôn tạo hình khối và làm nguội về nhiệt độ phòng, sau đó ủ nhiệt khử ứng suất ở $350^\circ\text{C}$ trong 5 giờ.
  • Phương pháp thủy nhiệt (tổng hợp đơn tinh thể $\text{K}_2\text{YF}_5$ và $\text{K}_2\text{GdF}_5$): Thực hiện tại phòng thí nghiệm của Giáo sư M.N. Khaidukov (Viện Hóa học Vô cơ và Hóa học Đại cương, Moscow, Liên bang Nga). Tiền chất là các oxit đất hiếm ($\text{Y}_2\text{O}_3, \text{Gd}_2\text{O}_3, \text{Sm}_2\text{O}_3, \text{Dy}_2\text{O}_3, \text{Tb}_4\text{O}_7$) và dung dịch $\text{KF}$, duy trì ở nhiệt độ trung bình $750\text{ K}$, gradient nhiệt độ $3\text{ K/cm}$, áp suất $100 - 150\text{ MPa}$ trong thời gian phản ứng 96 giờ.

Thiết bị và kỹ thuật thực nghiệm

  • Đo chiết suất: Khúc xạ kế Eickhorst SR 0,005 Refractometer, sử dụng vạch phát xạ natri bước sóng $589,3\text{ nm}$, chất tiếp xúc lỏng 1-bromonaphthalin (thực hiện tại Công ty Vàng bạc đá quý DOJI).
  • Xác định khối lượng riêng: Phương pháp thủy tĩnh Archimede, chất lỏng chuẩn là nước nguyên chất ($\rho_0 = 1000\text{ g/dm}^3$).
  • Phân tích cấu trúc pha (XRD): Nhiễu xạ kế tia X D8 ADVANCE-Bruker, nguồn phát xạ $\text{Cu}-K_\alpha$ ($\lambda = 1,54056\text{ \AA}$), góc quét $2\theta$ từ $10^\circ$ đến $70^\circ$ (Khoa Hóa học, Trường ĐHKHTN - ĐHQG Hà Nội).
  • Phổ hấp thụ hồng ngoại (FT/IR): Máy quang phổ JASCO-FT/IR 6300, dải đo $400 - 4000\text{ cm}^{-1}$, độ phân giải $4\text{ cm}^{-1}$, kỹ thuật ép viên $\text{KBr}$ tỷ lệ 1:50 (Trung tâm Khoa học Vật liệu, Khoa Vật lý, Trường ĐHKHTN - ĐHQG Hà Nội).
  • Phổ tán xạ Raman: Thiết bị XPLORA (HORIBA), nguồn kích thích laser bước sóng $785\text{ nm}$, dải đo $50 - 2000\text{ cm}^{-1}$ (Trường Đại học Duy Tân, Đà Nẵng).
  • Phổ hấp thụ quang học UV-Vis-NIR: Máy quang phổ hai chùm tia Cary-5000 (Varian, USA), dải bước sóng $190 - 3000\text{ nm}$, độ phân giải bước sóng $1\text{ nm}$ (Trung tâm Khoa học Vật liệu, Khoa Vật lý, Trường ĐHKHTN - ĐHQG Hà Nội).
  • Phổ huỳnh quang và kích thích huỳnh quang: Hệ đo FL3-22 spectrometer (Horiba Jobin Yvon), dải phổ $185 - 900\text{ nm}$, độ phân giải $0,2\text{ nm}$, cách tử kép 1200 vạch/mm (Trường Đại học Duy Tân, Đà Nẵng). Các phép đo kích thích và phát quang ở nhiệt độ thấp $7\text{ K}$ được thực hiện tại trạm Superlumi thuộc phòng thí nghiệm HASYLAB ở DESY (Hamburg, CHLB Đức) sử dụng bức xạ synchrotron tử ngoại.
  • Đo thời gian sống huỳnh quang (Fluorescence Decay):
    • Hệ đo tích phân toàn dải: Laser xung $\text{YAG:Nd}^{3+}$ (SPECTRA PHYSICS, GCR-230, bước sóng kích thích $355\text{ nm}$, độ rộng xung $5\text{ ns}$), kết nối dao động ký nhớ Tektronix DPO2014 (Viện Khoa học Vật liệu - VAST).
    • Hệ đo phân giải bước sóng: Máy quang phổ phát quang Varian Cary Eclipse, ghi nhận đường cong suy giảm tại các bước sóng đặc trưng ($600\text{ nm}$ cho $\text{Sm}^{3+}$, $577\text{ nm}$ cho $\text{Dy}^{3+}$, $541\text{ nm}$ cho $\text{Tb}^{3+}$) tại Viện Vật lý - VAST.

Nội dung chính theo từng chương

Chương 1: Tổng quan lý thuyết

Chương này tổng kết cơ sở lý thuyết về vật liệu vô định hình thủy tinh oxit (borate, tellurite) và vật liệu đơn tinh thể florua ($\text{K}_2\text{LnF}_5$). Trình bày đặc điểm cấu hình điện tử của ion đất hiếm ($4f^n$), cơ chế che chắn của các lớp vỏ ngoài $5s^2 5p^6$ giúp các chuyển dời $4f-4f$ ít bị ảnh hưởng bởi môi trường ngoài và xuất hiện dưới dạng các vạch phổ hẹp.

Nội dung chương trình bày chi tiết nguyên lý lý thuyết Judd-Ofelt (JO), nguồn gốc phá vỡ tính đối xứng do thành phần trường tinh thể bậc lẻ, và các công thức toán học xác định thông số cường độ $\Omega_\lambda$, lực dao động tử $f$, lực vạch $S_{ed}, S_{md}$. Đồng thời, chương 1 phân tích các quá trình hồi phục không phát xạ gồm: phục hồi đa phonon theo quy tắc khe năng lượng và các mô hình truyền năng lượng không phát xạ giữa các tâm quang học (Foerster, Dexter, Inokuti-Hirayama, Yokota-Tamimoto), làm rõ hai cơ chế dập tắt huỳnh quang theo nồng độ là di trú năng lượng và phục hồi chéo (cross-relaxation).

Chương 2: Các phương pháp nghiên cứu sử dụng trong luận án

Chương 2 mô tả chi tiết quy trình công nghệ chế tạo hệ mẫu thủy tinh telluroborate bằng phương pháp nóng chảy ở $1300^\circ\text{C}$ và phương pháp thủy nhiệt chế tạo các đơn tinh thể florua $\text{K}_2\text{YF}_5$, $\text{K}_2\text{GdF}_5$ tại nhiệt độ $750\text{ K}$, áp suất $100-150\text{ MPa}$ trong 96 giờ.

Chương này cũng thiết lập cơ sở phương pháp luận và thông số kỹ thuật thực nghiệm cho toàn bộ các phép đo cấu trúc và quang phổ: xác định chiết suất $n$ bằng khúc xạ kế Eickhorst SR 0,005; khối lượng riêng $\rho$ theo phương pháp Archimede; phân tích nhiễu xạ tia X (XRD) trên máy D8 ADVANCE-Bruker; phổ FT/IR trên máy JASCO-FT/IR 6300; phổ tán xạ Raman trên thiết bị XPLORA HORIBA; phổ hấp thụ UV-Vis-NIR trên máy Cary-5000; phổ huỳnh quang, kích thích huỳnh quang trên hệ FL3-22 và hệ synchrotron Superlumi ($7\text{ K}$); đo thời gian suy giảm huỳnh quang bằng laser xung $\text{Nd:YAG}$ kết hợp dao động ký số Tektronix DPO2014 và máy Cary Eclipse.

Chương 3: Kết quả chế tạo và nghiên cứu cấu trúc của hệ vật liệu thủy tinh telluroborate và tinh thể $\text{K}_2\text{YF}_5$, $\text{K}_2\text{GdF}_5$ pha tạp ion Samari và Dysprosi

Chương 3 trình bày các kết quả chế tạo thực nghiệm và phân tích cấu trúc của 17 mẫu thủy tinh telluroborate và các mẫu đơn tinh thể florua:

Loại vật liệu Ký hiệu mẫu tiêu biểu Hợp phần tổng quát / Nồng độ pha tạp Chiết suất $n$ Khối lượng riêng $\rho$ ($\text{g/dm}^3$)
Thủy tinh Telluroborate TAB00
TABS033 - TABS333
TABD010 - TABD333		 $(65-x)\text{B}_2\text{O}_3 + 5\text{Al}_2\text{O}_3 + 10\text{TeO}_2 + 10\text{Na}_2\text{O} + 10\text{Li}_2\text{O} + x\text{RE}_2\text{O}_3$
($x = 0,10 - 3,33\text{ mol}%$)		 $1,524 - 1,538$ $2820 - 2837$
Đơn tinh thể $\text{K}_2\text{YF}_5$ KYS010 - KYS333
KYT, KYTS033 - KYTS167		 $\text{K}_2\text{YF}_5 : x\text{Sm}^{3+}$ ($x = 0,10 - 3,33\text{ mol}%$)
$\text{K}_2\text{YF}_5 : 0,33\text{Tb}^{3+}, y\text{Sm}^{3+}$		 $1,553 - 1,560$ $3448 - 3508$
Đơn tinh thể $\text{K}_2\text{GdF}_5$ KGS010 - KGS167
KGD167 - KGD333
KGT, KGTS033 - KGTS167		 $\text{K}_2\text{GdF}_5 : x\text{Sm}^{3+}$ ($x = 0,10 - 1,67\text{ mol}%$)
$\text{K}_2\text{GdF}_5 : x\text{Dy}^{3+}$ ($x = 1,67 - 3,33\text{ mol}%$)
$\text{K}_2\text{GdF}_5 : 0,33\text{Tb}^{3+}, y\text{Sm}^{3+}$		 $1,558 - 1,562$ $3458 - 3512$
  • Kết quả phân tích nhiễu xạ tia X (XRD):
    • Giản đồ XRD của thủy tinh TAB chỉ xuất hiện dải nhiễu xạ rộng (halo) cực đại tại góc $2\theta \approx 25^\circ$, khẳng định cấu trúc hoàn toàn vô định hình.
    • Phổ XRD của các tinh thể $\text{K}_2\text{YF}_5$ và $\text{K}_2\text{GdF}_5$ xuất hiện các vạch nhiễu xạ sắc nét, đơn pha, trùng khớp với thẻ chuẩn JCPDS #01-072-2387 ($\text{K}_2\text{YF}_5$) và JCPDS #01-077-1924 ($\text{K}_2\text{GdF}_5$), kết tinh trong hệ trực giao.
Thông số mạng tinh thể $\text{K}_2\text{YF}_5$ (Mẫu chế tạo) Thẻ chuẩn JCPDS #01-072-2387 $\text{K}_2\text{GdF}_5$ (Mẫu chế tạo) Thẻ chuẩn JCPDS #01-077-1924
$a$ ($\text{\AA}$) 10,791 10,791 10,814 10,814
$b$ ($\text{\AA}$) 6,607 6,607 6,623 6,623
$c$ ($\text{\AA}$) 7,263 7,263 7,389 7,389
Thể tích ô mạng $V$ ($\text{\AA}^3$) 543,49 543,49 529,20 529,20
  • Kết quả phân tích phổ FT/IR và phổ tán xạ Raman của thủy tinh telluroborate:
    • Phổ FT/IR ghi nhận dải hấp thụ tại $3450\text{ cm}^{-1}$ tương ứng với dao động đàn hồi của nhóm $\text{OH}^-$.
    • Vùng $400 - 1650\text{ cm}^{-1}$ ghi nhận các đỉnh hấp thụ tại 690, 860, 1055, 1244, 1335, 1425 và $1631\text{ cm}^{-1}$. Trong đó, dải $580 - 790\text{ cm}^{-1}$ (cực đại $690\text{ cm}^{-1}$) tương ứng với dao động của liên kết $\text{Te}-\text{O}$ và $\text{B}-\text{O}-\text{B}$; các dải tại 860 và $1055\text{ cm}^{-1}$ thuộc về dao động đàn hồi của liên kết $\text{B}-\text{O}$ trong cấu trúc tứ diện $[\text{BO}_4]$ thuộc nhóm diborate; các dải năng lượng cao tương ứng với dao động của cấu trúc tam giác $[\text{BO}_3]$ trong các vòng boroxol.

Chương 4: Tính chất quang của ion $\text{Sm}^{3+}$ và $\text{Dy}^{3+}$ trong thủy tinh telluroborate và tinh thể $\text{K}_2\text{YF}_5$, $\text{K}_2\text{GdF}_5$

Chương 4 khảo sát phổ hấp thụ, phổ kích thích huỳnh quang và phổ phát xạ của các hệ mẫu:

  • Đặc trưng phổ hấp thụ: Các chuyển dời hấp thụ của $\text{Sm}^{3+}$ và $\text{Dy}^{3+}$ phân bố trong vùng UV-Vis và hồng ngoại gần (NIR). Chuyển dời hấp thụ mạnh nhất trong vùng UV-Vis của $\text{Sm}^{3+}$ nằm tại $402\text{ nm}$ ($^6H_{5/2} \rightarrow {}^6P_{3/2}$); của $\text{Dy}^{3+}$ tại $350\text{ nm}$ ($^6H_{15/2} \rightarrow {}^6P_{7/2}$) và $362\text{ nm}$ ($^6H_{15/2} \rightarrow {}^6P_{3/2}$). Các chuyển dời siêu nhạy trong vùng NIR gồm $^6H_{5/2} \rightarrow {}^6F_{1/2}, {}^6F_{3/2}$ ($\text{Sm}^{3+}$) và $^6H_{15/2} \rightarrow {}^6F_{11/2}$ ($\text{Dy}^{3+}$) thể hiện sự phụ thuộc mạnh vào môi trường trường tinh thể.
  • Áp dụng lý thuyết Judd-Ofelt: Tính toán bộ ba thông số cường độ $\Omega_2, \Omega_4, \Omega_6$. Giá trị $\Omega_2$ trong thủy tinh telluroborate lớn hơn đáng kể so với trong tinh thể florua, chứng minh tính bất đối xứng cao hơn và tính đồng hóa trị mạnh hơn của liên kết $\text{RE}^{3+}-\text{O}^{2-}$ so với liên kết $\text{RE}^{3+}-\text{F}^-$.
  • Đặc trưng phổ phát xạ và sự mở rộng vạch: Phổ phát xạ của tinh thể $\text{K}_2\text{Y(Gd)F}_5$ gồm các vạch hẹp với sự tách mức Stark rõ rệt; trong khi phổ của thủy tinh telluroborate bị mở rộng không đồng nhất do tính mất trật tự tầm xa.
    • Đối với ion $\text{Dy}^{3+}$: Hai dải phát xạ chính tại $477\text{ nm}$ (xanh dương - Blue, $^4F_{9/2} \rightarrow {}^6H_{15/2}$) và $585\text{ nm}$ (vàng - Yellow, $^4F_{9/2} \rightarrow {}^6H_{13/2}$). Tỷ số cường độ $Y/B$ nhạy với trường ligand; bằng việc điều chỉnh thành phần mạng nền, ánh sáng phát xạ tổng hợp có tọa độ màu CIE dịch chuyển vào vùng ánh sáng trắng.
    • Đối với ion $\text{Sm}^{3+}$: Bốn dải phát xạ đặc trưng từ mức $^4G_{5/2}$ về các mức $^6H_J$ ($J = 5/2, 7/2, 9/2, 11/2$), trong đó dải phát xạ màu cam tại $600\text{ nm}$ ($^4G_{5/2} \rightarrow {}^6H_{7/2}$) chiếm ưu thế tuyệt đối. Tỷ số cường độ đỏ/cam ($R/O$) được sử dụng để đánh giá độ đối xứng cục bộ.
  • Thời gian sống huỳnh quang và hiệu suất lượng tử: Thời gian sống huỳnh quang thực nghiệm ($\tau$) của $\text{Sm}^{3+}$ trong tinh thể florua ($\approx 4 - 7\text{ ms}$) dài hơn nhiều so với trong thủy tinh telluroborate ($\approx 0,5 - 1,2\text{ ms}$). Hiệu suất lượng tử huỳnh quang ($\eta = \tau / \tau_0$) trong tinh thể florua cao hơn rõ rệt nhờ năng lượng phonon thấp làm triệt tiêu xác suất phục hồi đa phonon.

Chương 5: Quá trình truyền năng lượng giữa các ion $\text{RE}^{3+}$ trong vật liệu

Chương 5 đi sâu phân tích động học suy giảm huỳnh quang và các quá trình truyền năng lượng:

  • Hiện tượng tự dập tắt huỳnh quang theo nồng độ (Self-Quenching): Cường độ huỳnh quang của $\text{Sm}^{3+}$ và $\text{Dy}^{3+}$ tăng tuyến tính ở dải nồng độ thấp, đạt cực đại tại nồng độ ngưỡng tối ưu và suy giảm mạnh ở các nồng độ cao hơn do cơ chế phục hồi chéo (cross-relaxation - CR).
  • Phân tích theo mô hình Inokuti-Hirayama (IH) và Yokota-Tamimoto (YT): Đường cong suy giảm huỳnh quang phi hàm mũ ở nồng độ cao được khớp với mô hình IH với giá trị $S = 6$, khẳng định cơ chế tương tác vi mô chủ đạo giữa các ion $\text{Sm}^{3+}-\text{Sm}^{3+}$ và $\text{Dy}^{3+}-\text{Dy}^{3+}$ là tương tác tĩnh điện lưỡng cực - lưỡng cực (dipole - dipole). Các thông số vi mô như hằng số truyền năng lượng $C_{DA}$ và bán kính dập tắt tới hạn $R_0$ được lượng hóa cụ thể cho từng hệ mẫu.
  • Quá trình truyền năng lượng đồng pha tạp: Phân tích quá trình truyền năng lượng từ ion kích thích $\text{Gd}^{3+}$ sang $\text{Sm}^{3+}/\text{Dy}^{3+}$ trong mạng nền $\text{K}_2\text{GdF}_5$ và quá trình truyền năng lượng từ tâm tăng nhạy $\text{Tb}^{3+}$ sang $\text{Sm}^{3+}$ trong hệ tinh thể $\text{K}_2\text{Y(Gd)F}_5:\text{Tb}^{3+},\text{Sm}^{3+}$, chứng minh sự gia tăng đáng kể hiệu suất huỳnh quang của $\text{Sm}^{3+}$ dưới kích thích gián tiếp.

Kết quả và những đóng góp mới

Đóng góp mới về mặt khoa học

  1. Lần đầu tiên tổng hợp thành công và công bố hệ thống số liệu quang phổ toàn diện của ion đất hiếm $\text{Sm}^{3+}$ và $\text{Dy}^{3+}$ pha tạp trong đơn tinh thể họ florua $\text{K}_2\text{YF}_5$ và $\text{K}_2\text{GdF}_5$.
  2. Áp dụng thành công lý thuyết Judd-Ofelt để tính toán bộ thông số cường độ $\Omega_\lambda$ ($\lambda = 2, 4, 6$), xác suất chuyển dời phát xạ, tỷ số phân nhánh huỳnh quang và thời gian sống lý thuyết cho $\text{Sm}^{3+}$ và $\text{Dy}^{3+}$ trong các tinh thể florua và thủy tinh telluroborate.
  3. Làm sáng tỏ sự tương phản về cấu trúc vi mô và tính chất quang phổ giữa hai môi trường: tinh thể florua có trường tinh thể yếu/trung bình, tính ion cao, năng lượng phonon thấp ($474\text{ cm}^{-1}$) dẫn đến thời gian sống dài và hiệu suất lượng tử cao; trong khi thủy tinh telluroborate có trường đối xứng thấp, liên kết mang tính đồng hóa trị cao hơn, tạo nên thông số $\Omega_2$ lớn và các dải phổ mở rộng không đồng nhất.
  4. Xác định chính xác cơ chế dập tắt huỳnh quang nồng độ là tương tác lưỡng cực - lưỡng cực ($S=6$) thông qua mô hình Inokuti-Hirayama, đồng thời làm rõ động học quá trình truyền năng lượng từ $\text{Gd}^{3+}\rightarrow\text{Sm}^{3+}/\text{Dy}^{3+}$ và $\text{Tb}^{3+}\rightarrow\text{Sm}^{3+}$.

Đóng góp về mặt thực tiễn và định hướng ứng dụng

  1. Thiết bị phát ánh sáng trắng (W-LED): Vật liệu pha tạp ion $\text{Dy}^{3+}$ có khả năng tạo phát xạ ánh sáng trắng thông qua việc tối ưu hóa tỷ số cường độ dải vàng/xanh ($Y/B$) bằng cách biến tính thành phần mạng nền.
  2. Khuếch đại quang và laser chất rắn: Đơn tinh thể $\text{K}_2\text{YF}_5:\text{Sm}^{3+}$ và $\text{K}_2\text{GdF}_5:\text{Sm}^{3+}$ có dải phát xạ màu cam $600\text{ nm}$ cường độ cao, thời gian sống dài và hiệu suất lượng tử lớn, là ứng viên triển vọng cho laser trạng thái rắn khả kiến và dẫn sóng phẳng.
  3. Đo liều bức xạ môi trường: Tinh thể florua họ $\text{K}_2\text{LnF}_5$ đồng pha tạp có tiềm năng ứng dụng trong các bộ đo liều nơtron và phân biệt trường bức xạ năng lượng cao.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của nghiên cứu

  • Quy trình chế tạo đơn tinh thể florua $\text{K}_2\text{YF}_5$ và $\text{K}_2\text{GdF}_5$ bằng phương pháp thủy nhiệt đòi hỏi điều kiện công nghệ áp suất cao ($100-150\text{ MPa}$) và nhiệt độ nghiêm ngặt, phải thực hiện phối hợp tại phòng thí nghiệm chuyên biệt ở nước ngoài (Viện Hóa học Vô cơ và Hóa học Đại cương - Viện Hàn lâm Khoa học Nga).
  • Một số phép đo quang phổ kích thích và phát xạ ở nhiệt độ siêu hàn ($7\text{ K}$) sử dụng nguồn bức xạ synchrotron phải tiến hành tại cơ sở gia tốc quốc tế (trạm Superlumi, DESY, Đức).

Hướng nghiên cứu tiếp

  • Tiếp tục khảo sát tính chất quang phổ của các tinh thể họ $\text{K}_2\text{LnF}_5$ với các tổ hợp đồng pha tạp khác nhằm mở rộng dải phổ phát xạ và tối ưu hóa hiệu suất truyền năng lượng.
  • Nghiên cứu chế tạo màng mỏng hoặc sợi quang từ hệ thủy tinh telluroborate phục vụ trực tiếp cho các linh kiện quang tử tích hợp.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên khảo dành cho:

  • Nghiên cứu sinh, học viên cao học, giảng viên và các nhà nghiên cứu thuộc các chuyên ngành Vật lý chất rắn, Quang học, Khoa học vật liệu và Hóa học vô cơ.
  • Nội dung có giá trị tham khảo chuyên sâu:
    • Quy trình và thuật toán tính toán các thông số cường độ Judd-Ofelt ($\Omega_2, \Omega_4, \Omega_6$) và các đại lượng phát xạ quang học từ phổ hấp thụ thực nghiệm.
    • Phương pháp xử lý đường cong phân giải thời gian và khớp dữ liệu theo mô hình Inokuti-Hirayama để xác định cơ chế truyền năng lượng vi mô.
    • Bộ dữ liệu thực nghiệm chuẩn về hằng số mạng XRD, khối lượng riêng, chiết suất và phổ dao động Raman, FT/IR của hệ thủy tinh telluroborate và các đơn tinh thể $\text{K}_2\text{YF}_5$, $\text{K}_2\text{GdF}_5$.

Câu hỏi thường gặp

1. Tại sao việc bổ sung $\text{TeO}_2$ vào mạng thủy tinh borate lại cải thiện hiệu suất huỳnh quang của ion đất hiếm?

Thủy tinh borate nguyên bản có năng lượng phonon cao ($1300 - 1500\text{ cm}^{-1}$), làm tăng mạnh xác suất phục hồi đa phonon không phát xạ giữa các mức năng lượng của ion $\text{RE}^{3+}$. Khi đưa $\text{TeO}_2$ vào mạng nền, do $\text{TeO}2$ có năng lượng phonon thấp hơn ($\approx 750\text{ cm}^{-1}$), năng lượng dao động mạng trung bình của hệ thủy tinh telluroborate giảm xuống. Theo quy tắc khe năng lượng, số lượng phonon cần thiết để vượt qua khe năng lượng tăng lên, làm giảm xác suất chuyển dời không phát xạ $A{nr}$ và do đó làm tăng hiệu suất lượng tử huỳnh quang của vật liệu.

2. Sự khác biệt cốt lõi về tính chất quang học của ion đất hiếm giữa nền đơn tinh thể florua và nền thủy tinh telluroborate là gì?

  • Độ rộng vạch phổ: Tinh thể florua có trật tự tầm xa nên phổ huỳnh quang gồm các vạch hẹp với sự tách mức Stark sắc nét; thủy tinh telluroborate có cấu trúc vô định hình (chỉ có trật tự gần) gây ra sự mở rộng phổ không đồng nhất, làm nhòe các mức Stark.
  • Bản chất liên kết và trường ligand: Ion $\text{F}^-$ có độ âm điện lớn hơn $\text{O}^{2-}$ ($3,98$ so với $3,44$), dẫn đến liên kết $\text{RE}^{3+}-\text{F}^-$ mang tính ion cao hơn, hiệu ứng nephelauxetic yếu hơn và trường tinh thể trung bình. Ngược lại, trong thủy tinh oxit, tính đồng hóa trị và tính bất đối xứng cao hơn làm tăng giá trị thông số Judd-Ofelt $\Omega_2$.
  • Thời gian sống huỳnh quang: Năng lượng phonon trong tinh thể florua thấp ($\text{K}_2\text{YF}_5 \approx 474\text{ cm}^{-1}$) giúp giảm thiểu phục hồi đa phonon, khiến thời gian sống huỳnh quang của ion $\text{RE}^{3+}$ trong tinh thể florua dài hơn đáng kể so với trong thủy tinh telluroborate.

3. Lý thuyết Judd-Ofelt dựa trên những giả thiết gần đúng nào?

Lý thuyết Judd-Ofelt dựa trên 3 gần đúng vật lý:

  1. Mô hình trường tĩnh điện: Ion đất hiếm trung tâm chịu ảnh hưởng tĩnh điện từ các ion phối tử xung quanh đóng vai trò như một trường nhiễu loạn.
  2. Mô hình ion tự do: Trường ligand được xem là nhiễu loạn bậc nhất tác động lên Hamiltonian của ion tự do.
  3. Gần đúng cấu hình đơn: Bỏ qua tương tác cấu hình giữa cấu hình $4f^n$ và các cấu hình kích thích khác. Trong tính toán cụ thể, lý thuyết còn áp dụng các gần đúng: thừa nhận mức năng lượng trung bình $E_\beta$ cho toàn bộ cấu hình kích thích chẵn lẻ ngược dấu $4f^{n-1}5d$; coi năng lượng $E_\beta$ lớn hơn nhiều so với các mức của $4f^n$; các mức Stark ở trạng thái cơ bản có mật độ phân bố điện tử đều nhau; và vật liệu có tính đẳng hướng quang học.

4. Cơ chế tương tác vi mô nào quyết định quá trình truyền năng lượng giữa các ion $\text{Sm}^{3+}-\text{Sm}^{3+}$ và $\text{Dy}^{3+}-\text{Dy}^{3+}$ trong các mẫu nghiên cứu?

Thông qua việc phân tích đường cong suy giảm cường độ huỳnh quang theo thời gian và áp dụng mô hình lý thuyết Inokuti-Hirayama (IH), nghiên cứu xác định cơ chế tương tác vi mô chủ đạo là tương tác tĩnh điện lưỡng cực - lưỡng cực (dipole - dipole), tương ứng với tham số $S = 6$ trong hàm suy giảm phi hàm mũ của mô hình IH.

Kết luận

Luận án đã thực hiện nghiên cứu thực nghiệm toàn diện về cấu trúc, tính chất quang phổ và động học truyền năng lượng của ion $\text{Sm}^{3+}$ và $\text{Dy}^{3+}$ trong hai hệ vật liệu đối chứng là đơn tinh thể florua ($\text{K}_2\text{YF}_5, \text{K}_2\text{GdF}5$) và thủy tinh telluroborate. Bằng việc kết hợp thực nghiệm đo đạc hiện đại với lý thuyết Judd-Ofelt và mô hình Inokuti-Hirayama, tác giả đã cung cấp hệ thống số liệu định lượng về các thông số cường độ $\Omega\lambda$, xác suất chuyển dời và cơ chế tương tác vi mô lưỡng cực - lưỡng cực giữa các tâm quang học. Các kết quả đạt được đã bổ sung dữ liệu học thuật về quang phổ học đất hiếm trong mạng nền florua và oxit, đồng thời cung cấp cơ sở khoa học để định hướng ứng dụng vật liệu trong các thiết bị chiếu sáng LED trắng, laser trạng thái rắn và quang tử học.
