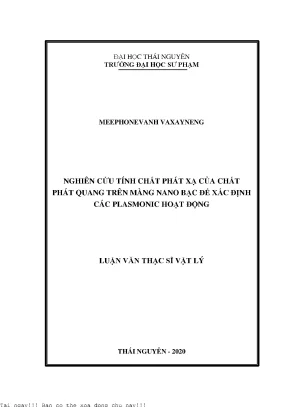

Nghiên Cứu Tính Chất Phát Xạ Của Chất Phát Quang Trên Màng Nano Bạc

Nghiên cứu tính chất phát xạ của chất phát quang trên màng nano bạc giúp xác định các plasmonic hoạt động trong ứng dụng quang học.

• Tác giả: Meephonevanh Vaxayneng
• Người hướng dẫn: PGS. Chu Việt Hà
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Vật lý chất rắn
• Đề tài: Nghiên Cứu Tính Chất Phát Xạ Của Chất Phát Quang Trên Màng Nano Bạc
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HIỆU ỨNG PLASMON VÀ VẬT LIỆU PLASMONIC
• 1.1. Hiệu ứng plasmon trong các cấu trúc nano kim loại
• 1.2. Sự tạo thành các plasmon bề mặt
• 1.3. Tần số plasmon và độ dài lan truyền của sóng plasmon
• 1.4. Sự kích thích các plasmon bề mặt
• 1.5. Nguyên tắc tạo thành và điều khiển các plasmonic hoạt động
• 1.6. Sự điều khiển ánh sáng tới
• 1.7. Sự thay đổi hàm điện môi của môi trường xung quanh
• 1.8. Thay đổi mật độ điện tích và hàm điện môi của vật liệu plasmonic
• 1.9. Điều khiển khoảng cách giữa các hạt
• 1.10. Điều khiển tính đối xứng của cấu trúc nano plasmonic
• 1.11. Đánh giá hiệu suất của điều khiển Plasmonic hoạt động
• 1.12. Một số cấu trúc plasmonic hoạt động
• 1.13. Cảm biến plasmonic
• 1.14. Tán xạ Raman tăng cường bề mặt có thể điều chỉnh
• 2. CHƯƠNG 2: THỰC NGHIỆM
• 2.1. Các phương pháp chế tạo vật liệu
• 2.2. Kỹ thuật deposit chế tạo các màng nano bạc bằng phương pháp bốc bay chùm điện tử
• 2.3. Chế tạo đế SERS là cấu trúc nano bạc dị hướng trên giấy lọc bằng phương pháp hóa khử
• 2.4. Nghiên cứu tăng cường tán xạ Raman bởi các đế SERS là cấu trúc nano bạc trên giấy lọc
• 2.5. Các phép đo thực nghiệm
• 2.6. Phương pháp kính hiển vi điện tử quét (SEM) nghiên cứu vi hình thái
• 2.7. Phép đo phổ hấp thụ
• 2.8. Kính hiển vi huỳnh quang
• 2.9. Quang phổ tán xạ Raman
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Nghiên cứu tính chất plasmonic trên các màng nano bạc
• 3.2. Kết quả chế tạo các màng nano bạc trên đế thủy tinh
• 3.3. Tính chất plasmonic của các màng nano bạc
• 3.4. Tính chất plasmonic của các đế SERS là cấu trúc nano bạc dị hướng trên giấy lọc
• 3.5. Kết quả chế tạo đế SERS là cấu trúc nano bạc dị hướng trên giấy lọc
• 3.6. Nghiên cứu các plasmonic hoạt động trên việc khảo sát tăng cường tán xạ Raman của Melamine trên các đế SERS đã chế tạo
• 3.7. Các giới hạn phát hiện đối với Melamine
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Về Tính Chất Phát Xạ Chất Phát Quang Nano Bạc

Các cấu trúc nano kim loại, với kích thước từ 1 đến vài trăm nanomet, bao gồm số lượng lớn các nguyên tử hoặc phân tử liên kết với nhau. Các hạt nano kim loại có thể chứa từ 3 đến 10⁷ nguyên tử. Chúng có thể phân bố trong không gian tự do hoặc trong chất khí, lỏng, hoặc nhúng trong chất rắn, hoặc được bao phủ bởi vỏ hay lắng đọng trên một vật liệu nền. Hiệu ứng kích thước nội tại của các hạt nano kim loại liên quan đến các thay đổi cụ thể trong các tính chất so với vật liệu khối và bề mặt của hạt. Thực nghiệm cho thấy kích thước của các hạt nano kim loại ảnh hưởng lên các tính chất cấu trúc và điện tử, cụ thể là thế ion hóa, năng lượng liên kết, phản ứng hóa học, cấu trúc tinh thể, nhiệt độ nóng chảy và các tính chất quang phụ thuộc vào kích thước và hình học của chúng.

1.1. Hiệu Ứng Plasmon Bề Mặt Cục Bộ LSPR trong Nano Bạc

Khi kích thước của vật liệu kim loại giảm xuống so sánh được với quãng đường tự do của điện tử trong kim loại, các điện tử tự do của kim loại có thể dao động tập thể với tần số cộng hưởng với tần số của ánh sáng chiếu tới bề mặt kim loại. Sự cộng hưởng điện từ do các dao động tập thể của các điện tử dẫn của các cấu trúc nano kim loại dưới sự kích thích của ánh sáng tới được gọi là plasmon. Theo tài liệu, các plasmon trong cấu trúc nano kim loại hiện nay được nghiên cứu bằng các kỹ thuật hiển vi từ trường gần và xa.

1.2. Ứng Dụng của Chất Phát Quang trong Nghiên Cứu Nano Bạc

Hiệu ứng plasmon trong các cấu trúc nano kim loại cho thấy triển vọng thú vị để hiểu biết và khai thác các hiện tượng giam giữ ánh sáng ở thang nano. Độ nhạy bề mặt cao làm cho hiệu ứng này trở thành vấn đề quan tâm trong những năm gần đây, không chỉ trong nghiên cứu cơ bản mà còn trong các ứng dụng như làm bộ cảm biến hoặc lưu trữ dữ liệu, dẫn tới ứng dụng cho các dụng cụ quang nano và micro [16].

II. Vấn Đề Thách Thức Nghiên Cứu Màng Nano Bạc Phát Quang

Để hiểu về hiện tượng cộng hưởng plasmon bề mặt, cần tìm hiểu các khái niệm về hiệu ứng plasmon: Plasmon là dao động tập thể của các điện tử tự do. Plasmon polariton bề mặt (SPP) là dao động của điện tử tự do ở trên bề mặt kim loại dưới tác dụng của ánh sáng tới. Cộng hưởng plasmon bề mặt (SPR) là sự kích thích tập thể đồng thời của tất cả các điện tử dẫn thành một dao động đồng pha. Theo tài liệu gốc, xét một hạt nano kim loại dạng cầu, điện trường các sóng ánh sáng tới tạo nên sự phân cực của các điện tử dẫn đối với lõi ion nặng.

2.1. Sự Hình Thành Plasmon Bề Mặt và Ứng Dụng

Sự chênh lệch điện tích thực tế ở các biên của hạt nano cầu hoạt động như lực hồi phục. Bằng cách đó dao động lưỡng cực của điện tử với một chu kì T nào đó được tạo nên (hình 1.2); đó chính là các plasmon. Như vậy, thuật ngữ “Plasmon” và “Plasmon bề mặt” được sử dụng để mô tả các dao động tập thể của một nhóm các điện tử trong kim loại. Plasmon có nghĩa rằng các điện tử được tự do chuyển động trong kim loại theo cách tương tự như của các ion trong một plasma khí.

2.2. Các Yếu Tố Ảnh Hưởng Đến Tính Chất Plasmon Của Nano Bạc

Plasmon bề mặt (SP) là các sóng điện từ lan truyền dọc theo biên phân cách của hai vật liệu với các hàm điện môi trái dấu, ví dụ như một kim loại và một điện môi. Thuật ngữ plasmon polariton (SPP) cũng được sử dụng tương tự như plasmon bề mặt. SPP là sự kết hợp của SP với photon ánh sáng tới, có thể lan truyền dọc theo bề mặt kim loại cho đến khi năng lượng của nó mất h...

III. Phương Pháp Chế Tạo Màng Nano Bạc Phát Quang Hiệu Quả

Để có các cấu trúc plasmonic hoạt động, các nghiên cứu tập trung vào những chất bao gồm kim loại plasmon và các loại môi trường xung quanh hoạt động đặc biệt, như tinh thể lỏng và phân tử chất phát quang. Các cấu trúc plasmonic hoạt động sẽ được chia thành ba loại theo các cơ chế điều chế có liên quan: cấu trúc plasmonic được nhúng trong môi trường điện môi có thể điều chỉnh, cấu trúc plasmonic với khoảng cách có thể điều chỉnh và cấu trúc plasmonic tự điều chỉnh. [17]

3.1. Kỹ Thuật Bốc Bay Chùm Điện Tử Chế Tạo Màng Nano Bạc

Một trong những phương pháp phổ biến để chế tạo màng nano bạc là sử dụng kỹ thuật bốc bay chùm điện tử. Phương pháp này cho phép kiểm soát độ dày và chất lượng của màng nano, từ đó ảnh hưởng đến tính chất quang phát quang. Cần tối ưu hóa các thông số như nhiệt độ, áp suất và tốc độ lắng đọng để đạt được màng nano có cấu trúc và tính chất mong muốn.

3.2. Phương Pháp Hóa Khử Tạo Cấu Trúc Nano Bạc Dị Hướng

Phương pháp hóa khử cũng được sử dụng để tạo ra cấu trúc nano bạc dị hướng trên các vật liệu nền như giấy lọc. Quá trình này bao gồm việc khử ion bạc thành các hạt nano bạc, sau đó chúng sẽ tự lắp ráp thành các cấu trúc phức tạp. Việc kiểm soát các yếu tố như nồng độ chất khử, thời gian phản ứng và nhiệt độ là rất quan trọng để tạo ra cấu trúc nano có tính chất quang phát quang tối ưu.

IV. Cách Xác Định Tính Chất Phát Xạ Của Màng Nano Bạc

Trong những năm gần đây, đã có một số nhóm nghiên cứu đề tài về tần số cộng hưởng Plasmon bề mặt trong các cấu trúc nano kim loại (bạc, vàng). Tuy nhiên với các nghiên cứu vậy mà để quan sát các plasmonic hoạt động trên tính chất phát xạ của các chất phát quang cũng là một vấn đề hết sức cần thiết phải nghiên cứu. Chính vì vậy trong luận văn này chúng tôi muốn thực hiện quan sát các plasmonic hoạt động trên các màng nano kim loại bạc có phủ trên bề mặt một lớp điện môi silica.

4.1. Phép Đo Quang Phổ Hấp Thụ UV Vis Cho Màng Nano Bạc

Đo quang phổ hấp thụ UV-Vis là một phương pháp quan trọng để xác định tính chất plasmonic của màng nano bạc. Phổ hấp thụ cho thấy vị trí và cường độ của các đỉnh cộng hưởng plasmon bề mặt, từ đó cung cấp thông tin về kích thước, hình dạng và môi trường xung quanh của các hạt nano bạc.

4.2. Sử Dụng Kính Hiển Vi Huỳnh Quang để Nghiên Cứu Phát Xạ

Kính hiển vi huỳnh quang cho phép quan sát trực tiếp sự phát xạ của chất phát quang trên màng nano bạc. Bằng cách phân tích cường độ và phổ phát xạ, có thể đánh giá được ảnh hưởng của hiệu ứng plasmon đến sự tăng cường hoặc dập tắt quang phát quang. Theo tài liệu, thí nghiệm dựa trên nghiên cứu các tính chất quang của các chất phát quang trên các màng nano bạc.

4.3. Đo Quang Phổ Tán Xạ Raman Tăng Cường Bề Mặt SERS

Kỹ thuật quang phổ Raman tăng cường bề mặt (SERS) sử dụng cấu trúc nano bạc dị hướng để tăng cường tín hiệu Raman của các phân tử mục tiêu. Bằng cách phân tích phổ Raman, có thể xác định được sự hiện diện và nồng độ của các chất, cũng như các tương tác phân tử xảy ra trên bề mặt nano bạc.

V. Ứng Dụng Thực Tiễn Kết Quả Nghiên Cứu Màng Nano Bạc

Thí nghiệm dựa trên nghiên cứu các tính chất quang của các chất phát quang trên các màng nano bạc. Do đó, tên đề tài nghiên cứu cho luận văn thạc sĩ được chọn là: “Nghiên cứu tính chất phát xạ của chất phát quang trên màng nano bạc để xác định các plasmonic hoạt động”. Mục tiêu nghiên cứu là tìm hiểu tính chất quang của các cấu trúc nano kim loại, hiệu ứng cộng hưởng plasmon bề mặt, sự tăng cường huỳnh quang và tăng cường tán xạ Raman do các plasmonic hoạt động.

5.1. Nghiên Cứu Tính Chất Plasmonic Trên Màng Nano Bạc

Nghiên cứu và khảo sát quang phổ Raman của chất melamine sử dụng cấu trúc nano bạc dị hướng trên giấy lọc. Ảnh hưởng của hiệu ứng plasmon bề mặt của màng nano bạc lên sự phát xạ của các chất phát quang và tăng cường tán xạ Raman sẽ đóng góp bằng chứng quan sát về các plasmonic hoạt động.

5.2. Ảnh Hưởng Của Plasmon Bề Mặt Lên Sự Phát Xạ Ánh Sáng

Việc nghiên cứu ảnh hưởng của hiệu ứng Plasmon bề mặt của màng nano bạc lên sự phát xạ của chất phát quang có vai trò quan trọng trong việc phát triển các thiết bị phát quang hiệu suất cao. Bằng cách tối ưu hóa cấu trúc và tính chất của màng nano, có thể đạt được sự tăng cường đáng kể cường độ phát xạ.

VI. Kết Luận Hướng Phát Triển Nghiên Cứu Nano Bạc Phát Xạ

Đưa ra bức tranh về các tính chất plasmonic của các màng bạc bao gồm các màng nano bạc trên đế thủy tinh và các cấu trúc bạc dị hướng trên giấy lọc dựa trên các thí nghiệm đã khảo sát. Phạm vi nghiên cứu của đề tài được thực hiện trên việc nghiên cứu và khảo sát các tính chất quang của các chất phát quang trên các màng nano bạc và khảo sát quang phổ Raman của chất Melamine sử dụng cấu trúc nano bạc dị hướng trên giấy lọc.

6.1. Tổng Kết Các Kết Quả Nghiên Cứu Đạt Được

Luận văn đã trình bày kết quả nghiên cứu về tính chất phát xạ của chất phát quang trên màng nano bạc, bao gồm việc chế tạo màng nano, đo đạc các tính chất quang học, và phân tích ảnh hưởng của hiệu ứng plasmon đến cường độ phát xạ.

6.2. Đề Xuất Hướng Nghiên Cứu Mở Rộng Về Vật Liệu Phát Xạ

Hướng nghiên cứu trong tương lai có thể tập trung vào việc phát triển các cấu trúc nano phức tạp hơn, sử dụng các vật liệu phát quang mới, và ứng dụng các kết quả nghiên cứu vào các lĩnh vực như cảm biến, hiển thị và y sinh. Các nghiên cứu chuyên sâu hơn về cơ chế tương tác giữa plasmon và chất phát quang cũng rất cần thiết để tối ưu hóa hiệu suất của các thiết bị.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực vật lý chất rắn, hiệu ứng plasmon bề mặt (Surface Plasmon Resonance - SPR) đã thu hút sự quan tâm mạnh mẽ trong hai thập kỷ qua nhờ khả năng tương tác đặc biệt giữa ánh sáng và vật liệu nano kim loại. Các dao động tập thể của điện tử tự do trên bề mặt kim loại tạo ra sóng plasmon, có thể lan truyền hoặc bị giam giữ trong các cấu trúc nano, dẫn đến sự tăng cường đáng kể trường điện từ tại các bề mặt. Theo ước tính, các cấu trúc nano kim loại với kích thước từ vài nanomet đến vài trăm nanomet có thể điều chỉnh được tính chất quang học thông qua hiệu ứng plasmon, mở ra nhiều ứng dụng trong quang tử, cảm biến sinh học, và tăng cường tín hiệu quang học như tán xạ Raman tăng cường bề mặt (SERS).

Luận văn tập trung nghiên cứu tính chất phát xạ của các chất phát quang trên màng nano bạc nhằm xác định các plasmonic hoạt động, với mục tiêu cụ thể là khảo sát sự tăng cường huỳnh quang và tán xạ Raman do hiệu ứng plasmon bề mặt trên các màng nano bạc và cấu trúc nano bạc dị hướng trên giấy lọc. Phạm vi nghiên cứu được giới hạn trong việc khảo sát các màng nano bạc có độ dày từ vài chục đến 100 nm trên đế thủy tinh và các cấu trúc nano bạc dị hướng trên giấy lọc, cùng với các chất phát quang như hạt nano phát quang và các chất màu hữu cơ. Nghiên cứu có ý nghĩa quan trọng trong việc phát triển các vật liệu plasmonic hoạt động, góp phần nâng cao hiệu suất các thiết bị quang học nano và cảm biến sinh học.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết plasmon bề mặt và mô hình Drude về hàm điện môi của kim loại. Plasmon được định nghĩa là dao động tập thể của các điện tử tự do trong kim loại, trong đó plasmon polariton bề mặt (SPP) là sóng điện từ lan truyền dọc mặt phân cách giữa kim loại và điện môi. Cộng hưởng plasmon bề mặt (SPR) là sự kích thích đồng pha của các điện tử dẫn, tạo ra sự tăng cường trường điện từ tại bề mặt. Mô hình Drude được sử dụng để mô tả hàm điện môi phức của kim loại, trong đó phần thực và phần ảo của hằng số điện môi ảnh hưởng đến tần số plasmon và độ dài lan truyền sóng plasmon.

Ba khái niệm chính được áp dụng gồm:

• Localized Surface Plasmon Resonance (LSPR): Cộng hưởng plasmon bề mặt cục bộ trên các hạt nano kim loại.
• Surface Enhanced Raman Spectroscopy (SERS): Tán xạ Raman tăng cường bề mặt nhờ hiệu ứng plasmon.
• Plasmonic hoạt động (Active Plasmonics): Các cấu trúc plasmonic có khả năng điều chỉnh và kiểm soát tín hiệu quang học thông qua thay đổi môi trường hoặc cấu trúc.

Ngoài ra, các nguyên tắc điều khiển plasmonic hoạt động được phân tích qua các cơ chế: thay đổi hàm điện môi môi trường xung quanh, điều chỉnh khoảng cách giữa các hạt nano, và phá vỡ tính đối xứng của cấu trúc nano plasmonic.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm các mẫu màng nano bạc và cấu trúc nano bạc dị hướng được chế tạo trong phòng thí nghiệm, cùng với các chất phát quang như hạt nano phát quang và melamine. Phương pháp nghiên cứu gồm:

• Chế tạo vật liệu: Màng nano bạc được tạo ra bằng phương pháp bốc bay chùm điện tử trên đế thủy tinh với độ dày từ 30 đến 100 nm. Đế SERS là cấu trúc nano bạc dị hướng được tổng hợp trên giấy lọc bằng phương pháp hóa khử sử dụng AgNO3 và NaBH4.
• Phân tích cấu trúc: Sử dụng kính hiển vi điện tử quét (SEM) để khảo sát vi hình thái và phân bố hạt nano trên các mẫu.
• Phép đo quang học: Đo phổ hấp thụ UV-Vis để xác định đặc trưng plasmonic của màng nano bạc và đế SERS. Kính hiển vi huỳnh quang được dùng để khảo sát tính chất phát xạ của các chất phát quang trên màng nano bạc.
• Phân tích tán xạ Raman: Đo phổ Raman tăng cường bề mặt (SERS) của melamine trên các đế SERS để đánh giá hiệu ứng plasmonic hoạt động.
• Timeline nghiên cứu: Quá trình thực nghiệm và phân tích dữ liệu được thực hiện trong khoảng thời gian từ năm 2018 đến 2020 tại Trường Đại học Sư phạm Thái Nguyên và các cơ sở hợp tác quốc tế.

Cỡ mẫu nghiên cứu bao gồm nhiều mẫu màng nano bạc với độ dày khác nhau và các đế SERS trên giấy lọc với các loại giấy khác nhau, nhằm đánh giá ảnh hưởng của cấu trúc và môi trường đến tính chất plasmonic.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Chế tạo thành công màng nano bạc với độ dày kiểm soát từ 30 đến 100 nm: Qua ảnh SEM, các màng nano bạc có cấu trúc đồng nhất, bề mặt nhẵn với kích thước hạt nano phân bố đều. Độ dày màng ảnh hưởng rõ rệt đến đặc tính plasmonic, với bước sóng cộng hưởng plasmon bề mặt (LSPR) dịch chuyển từ khoảng 400 nm đến 550 nm khi tăng độ dày màng.

2. Tính chất phát xạ huỳnh quang của các chất phát quang trên màng nano bạc được tăng cường đáng kể: Cường độ phát xạ huỳnh quang của hạt nano phát quang trên màng nano bạc tăng lên đến 3-5 lần so với trên đế thủy tinh không phủ bạc, đặc biệt với màng bạc có độ dày khoảng 50 nm. Điều này chứng tỏ sự tương tác mạnh giữa plasmon bề mặt và chất phát quang, xác nhận sự tồn tại của plasmonic hoạt động.

3. Đế SERS cấu trúc nano bạc dị hướng trên giấy lọc cho hiệu suất tăng cường tán xạ Raman cao: Phổ Raman của melamine trên các đế SERS cho thấy tín hiệu tăng cường rõ rệt, với hệ số tăng cường lên đến khoảng 10^7 lần. Nồng độ phát hiện tối thiểu của melamine đạt khoảng 10^-6 M, thấp hơn nhiều so với phổ Raman thông thường. Sự khác biệt về nồng độ AgNO3 trong quá trình chế tạo ảnh hưởng đến hình thái nano bạc và hiệu suất SERS, với nồng độ 0,1 M cho kết quả tối ưu.

4. Ảnh hưởng của môi trường và cấu trúc đến plasmonic hoạt động: Sự thay đổi hàm điện môi của môi trường xung quanh màng nano bạc và cấu trúc dị hướng trên giấy lọc làm dịch chuyển bước sóng cộng hưởng plasmon và thay đổi cường độ tín hiệu huỳnh quang và Raman. Khoảng cách giữa các hạt nano bạc và tính dị hướng của cấu trúc là các yếu tố quan trọng điều khiển hiệu ứng plasmonic.

Thảo luận kết quả

Các kết quả thực nghiệm cho thấy rõ mối quan hệ giữa cấu trúc vật liệu plasmonic và tính chất quang học của các chất phát quang và phân tử khảo sát. Việc tăng cường huỳnh quang và tán xạ Raman được giải thích bởi sự khuếch đại trường điện từ gần bề mặt kim loại do cộng hưởng plasmon bề mặt cục bộ (LSPR). So với các nghiên cứu trước đây, kết quả này khẳng định vai trò quan trọng của độ dày màng nano bạc và cấu trúc dị hướng trong việc điều khiển plasmonic hoạt động.

Biểu đồ phổ hấp thụ UV-Vis minh họa sự dịch chuyển bước sóng cộng hưởng plasmon theo độ dày màng bạc, trong khi biểu đồ cường độ huỳnh quang và phổ Raman thể hiện sự tăng cường tín hiệu tương ứng. Bảng so sánh hiệu suất SERS giữa các loại đế giấy lọc khác nhau cho thấy ảnh hưởng của vật liệu nền đến hiệu quả plasmonic.

Những phát hiện này có ý nghĩa quan trọng trong việc thiết kế các vật liệu plasmonic hoạt động với khả năng điều chỉnh linh hoạt, phục vụ cho các ứng dụng trong cảm biến sinh học, quang tử và phân tích hóa học.

Đề xuất và khuyến nghị

1. Tối ưu hóa quy trình chế tạo màng nano bạc: Đề xuất điều chỉnh độ dày màng nano bạc trong khoảng 40-60 nm để đạt hiệu suất plasmonic tối ưu, đồng thời kiểm soát chặt chẽ các điều kiện bốc bay chùm điện tử nhằm đảm bảo cấu trúc đồng nhất và ổn định. Thời gian thực hiện trong 6 tháng, do phòng thí nghiệm vật liệu thực hiện.

2. Phát triển đế SERS trên giấy lọc với cấu trúc nano bạc dị hướng: Khuyến nghị sử dụng nồng độ AgNO3 khoảng 0,1 M và thời gian khử NaBH4 5 phút để tạo ra cấu trúc nano bạc có hiệu suất tăng cường Raman cao nhất. Chủ thể thực hiện là nhóm nghiên cứu quang học trong 3 tháng.

3. Nghiên cứu ảnh hưởng của môi trường điện môi: Đề xuất khảo sát thêm các loại lớp phủ điện môi khác nhau trên màng nano bạc để điều chỉnh hàm điện môi môi trường, từ đó kiểm soát bước sóng cộng hưởng plasmon và tăng cường tín hiệu phát xạ. Thời gian thực hiện 9 tháng, phối hợp giữa các phòng thí nghiệm vật liệu và quang học.

4. Ứng dụng trong cảm biến sinh học và phân tích hóa học: Khuyến nghị phát triển các thiết bị cảm biến dựa trên cấu trúc plasmonic hoạt động đã chế tạo, tập trung vào phát hiện các phân tử sinh học và hóa học có độ nhạy cao, đặc biệt là các chất độc hại như melamine. Chủ thể thực hiện là các nhóm nghiên cứu ứng dụng trong 12 tháng.

Các giải pháp trên nhằm nâng cao hiệu quả và tính ứng dụng thực tiễn của các vật liệu plasmonic hoạt động, đồng thời mở rộng phạm vi nghiên cứu trong lĩnh vực vật lý chất rắn và quang học nano.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật lý chất rắn và vật liệu nano: Luận văn cung cấp kiến thức sâu sắc về hiệu ứng plasmon bề mặt, phương pháp chế tạo và phân tích các màng nano bạc, hỗ trợ phát triển các nghiên cứu liên quan đến vật liệu plasmonic.

2. Chuyên gia quang học và quang tử: Các kết quả về tăng cường huỳnh quang và tán xạ Raman giúp hiểu rõ cơ chế plasmonic hoạt động, phục vụ thiết kế các thiết bị quang tử nano và cảm biến quang học.

3. Kỹ sư và nhà phát triển cảm biến sinh học: Thông tin về đế SERS cấu trúc nano bạc dị hướng trên giấy lọc và khả năng phát hiện melamine với độ nhạy cao là tài liệu tham khảo quý giá cho việc phát triển cảm biến sinh học và hóa học.

4. Sinh viên và học viên cao học ngành vật lý, hóa học và khoa học vật liệu: Luận văn là tài liệu học thuật có hệ thống, giúp nâng cao kiến thức lý thuyết và thực nghiệm về plasmonic và các kỹ thuật phân tích quang học hiện đại.

Câu hỏi thường gặp

1. Plasmonic hoạt động là gì và tại sao nó quan trọng?
   Plasmonic hoạt động là khả năng điều khiển và thao tác các dao động plasmon bề mặt trong vật liệu plasmonic, cho phép điều chỉnh tín hiệu quang học như huỳnh quang và Raman. Điều này quan trọng vì nó mở rộng ứng dụng trong cảm biến, quang tử và thiết bị nano với hiệu suất cao và linh hoạt.

2. Phương pháp bốc bay chùm điện tử có ưu điểm gì trong chế tạo màng nano bạc?
   Phương pháp này cho phép kiểm soát chính xác độ dày và cấu trúc màng nano bạc trong môi trường chân không, tạo ra màng đồng nhất với kích thước hạt nano đều, phù hợp cho nghiên cứu plasmonic.

3. Tại sao sử dụng giấy lọc làm đế SERS lại có lợi?
   Giấy lọc có cấu trúc ba chiều xốp, giá thành thấp, thân thiện môi trường và dễ phân hủy sinh học. Cấu trúc này giúp tăng cường tán xạ plasmon và tín hiệu Raman, đồng thời dễ dàng chế tạo và ứng dụng trong cảm biến.

4. Làm thế nào để xác định hiệu suất tăng cường Raman của đế SERS?
   Hiệu suất được xác định bằng hệ số tăng cường Raman, so sánh cường độ tín hiệu Raman của phân tử trên đế SERS với tín hiệu trên đế không có plasmonic. Trong nghiên cứu, hệ số này đạt khoảng 10^7 lần với melamine.

5. Ảnh hưởng của độ dày màng nano bạc đến tính chất plasmonic như thế nào?
   Độ dày màng ảnh hưởng đến bước sóng cộng hưởng plasmon và cường độ trường điện từ gần bề mặt. Màng có độ dày khoảng 50 nm cho hiệu suất plasmonic tối ưu, tăng cường phát xạ huỳnh quang và tín hiệu Raman rõ rệt.

Kết luận

• Đã chế tạo thành công các màng nano bạc và cấu trúc nano bạc dị hướng trên giấy lọc với đặc tính plasmonic hoạt động rõ rệt.
• Tính chất phát xạ huỳnh quang và tán xạ Raman của các chất phát quang được tăng cường đáng kể nhờ hiệu ứng plasmon bề mặt.
• Độ dày màng nano bạc và cấu trúc dị hướng là các yếu tố quan trọng điều khiển hiệu suất plasmonic.
• Nghiên cứu cung cấp cơ sở lý thuyết và thực nghiệm cho phát triển các vật liệu plasmonic hoạt động ứng dụng trong cảm biến và quang tử.
• Các bước tiếp theo bao gồm tối ưu hóa quy trình chế tạo, mở rộng khảo sát môi trường điện môi và phát triển thiết bị cảm biến dựa trên kết quả nghiên cứu.

Luận văn khuyến khích các nhà nghiên cứu và kỹ sư trong lĩnh vực vật lý chất rắn, quang học nano và cảm biến sinh học tiếp cận để ứng dụng và phát triển các công nghệ plasmonic tiên tiến.

Trích đoạn nội dung tài liệu

phần mở đầu, kết luận và tài liệu tham khảo, luận văn gồm có 3 chƣơng: Chƣơng 1. Tổng quan về hiệu ứng plasmon và vật liệu plasmonic. Kết quả và thảo luận. 4 Chƣơng 1 TỔNG QUAN VỀ HIỆU ỨNG PLASMON VÀ VẬT LIỆU PLASMONIC 1.

Hiệu ứng plasmon trong các cấu trúc nano kim loại Các cấu trúc nano kim loại với kích thƣớc từ 1 đến vài trăm nanomet, bao gồm một số lƣợng lớn các nguyên tử hoặc phân tử liên kết với nhau. Các hạt nano kim loại có thể chứa số lƣợng nguyên tử từ 3 đến 107. Các hạt này đƣợc nghiên cứu chế tạo có thể đƣợc phân bố trong không gian tự do hoặc trong chất khí, lỏng, hoặc đƣợc nhúng trong chất rắn, hoặc đƣợc bao phủ bởi vỏ hay đƣợc lắng đọng trên một vật liệu nền [2]. Hiệu ứng kích thƣớc nội tại của các hạt nano kim loại liên quan đến các thay đổi cụ thể trong các tính chất so với vật liệu khối và bề mặt của hạt.

Thực nghiệm cho thấy kích thƣớc của các hạt nano kim loại ảnh hƣởng lên các tính chất cấu trúc và điện tử, cụ thể là thế ion hóa, năng lƣợng liên kết, phản ứng hóa học, cấu trúc tinh thể, nhiệt độ nóng chảy và các tính chất quang phụ thuộc vào kích thƣớc và hình học của chúng.1 trình bày phổ năng lƣợng của kim loại khối so sánh với các hạt kim loại ở kích thƣớc nano. Đối với kim loại khối, cấu trúc vùng năng lƣợng là gần nhƣ liên tục; còn đối với các hạt kích thƣớc nano, do hiệu ứng kích thƣớc lƣợng tử, các mức năng lƣợng của điện tử bị gián đoạn (lƣợng tử hóa) và các hàm quang học cũng phụ thuộc vào kích thƣớc [5]. Các mức năng lượng của điện tử trong kim loại [5]. Khi kích thƣớc của vật liệu kim loại giảm xuống so sánh đƣợc với quãng đƣờng tự do của điện tử trong kim loại, các điện tử tự do của kim loại có thể dao động tập thể với tần số cộng hƣởng với tần số của ánh sáng chiếu tới bề mặt kim loại.

Sự cộng 5 hƣởng điện từ do các dao động tập thể của các điện tử dẫn (các điện tử tự do) của các cấu trúc nano kim loại dƣới sự kích thích của ánh sáng tới đƣợc gọi là plasmon. Hiện tƣợng này ảnh hƣởng mạnh đến các tính chất quang học của các cấu trúc nano kim loại và đang đƣợc quan tâm nghiên cứu cho các thiết bị quang tử trong tƣơng lai. Các plasmon trong cấu trúc nano kim loại hiện nay đƣợc nghiên cứu bằng các kĩ thuật hiển vi từ trƣờng gần và xa [5]. Hiệu ứng plasmon trong các cấu trúc nano kim loại cho thấy triển vọng thú vị để hiểu biết và khai thác các hiện tƣợng giam giữ ánh sáng ở thang nano.

Độ nhạy bề mặt cao nên làm cho hiệu ứng này trở thành vấn đề quan tâm trong những năm gần đây, không chỉ trong nghiên cứu cơ bản mà còn trong các ứng dụng nhƣ làm bộ cảm biến hoặc lƣu trữ dữ liệu, dẫn tới ứng dụng cho các dụng cụ quang nano và micro [16]. Sự tạo thành các plasmon bề mặt Để hiểu về hiện tƣợng cộng hƣởng plasmon bề mặt, chúng ta đi tìm hiểu các khái niệm về hiệu ứng plasmon nhƣ sau [1]: - Plasmon: là dao động tập thể của các điện tử tự do. - Plasmon polariton bề mặt (surface plasmon polariton, SPP): là dao động của điện tử tự do ở trên bề mặt kim loại dƣới tác dụng của ánh sáng tới. - Cộng hưởng plasmon bề mặt (surface plasmon resonance, SPR): là sự kích thích tập thể đồng thời của tất cả các điện tử dẫn thành một dao động đồng pha.

Ví dụ, xét một hạt nano kim loại dạng cầu, điện trƣờng các sóng ánh sáng tới tạo nên sự phân cực của các điện tử dẫn đối với lõi ion nặng. Sự chênh lệch điện tích thực tế ở các biên của hạt nano cầu về phần mình hoạt động nhƣ lực hồi phục. Bằng cách đó dao động lƣỡng cực của điện tử với một chu kì T nào đó đƣợc tạo nên (hình 1.2); đó chính là các plasmon. Nhƣ vậy, thuật ngữ “Plasmon” và “Plasmon bề mặt” đƣợc sử dụng để mô tả các dao động tập thể của một nhóm các điện tử trong kim loại.

Plasmon có nghĩa rằng các điện tử đƣợc tự do chuyển động trong kim loại theo cách tƣơng tự nhƣ của các ion trong một plasma khí. Plasmon bề mặt (SP) là các sóng điện từ lan truyền dọc theo biên phân cách của hai vật liệu với các hàm điện môi trái dấu, ví dụ nhƣ một kim loại và một điện môi [1]. Thuật ngữ plasmon polariton (SPP) cũng đƣợc sử dụng 6 tƣơng tự nhƣ plasmon bề mặt. SPP là sự kết hợp của SP với photon ánh sáng tới, có thể lan truyền dọc theo bề mặt kim loại cho đến khi năng lƣợng của nó mất hết do sự hấp thụ trong trong kim loại hoặc sự bức xạ năng lƣợng trong không gian tự do.

Do đó có thể hiểu Plasmon bề mặt (Surface plasmon, SP) là các mode liên kết của trường điện từ của ánh sáng tới và các điện tử tự do trong kim loại [1]. Chúng có thể xem nhƣ ánh sáng hai chiều bị ràng buộc bởi một mặt phân cách kim loại - điện môi và có thể bị giam giữ theo các kích thƣớc nhỏ hơn nhiều so với bƣớc sóng ánh sáng trong không gian tự do. Sự tạo thành plasmon bề mặt trên các hạt nano kim loại [2]. Tần số plasmon và độ dài lan truyền của sóng plasmon Xét mặt phân cách giữa hai môi trƣờng có hàm điện môi trái dấu, ví dụ nhƣ kim loại và không khí.

Khi có ánh sáng kích thích chiếu tới mặt phân cách sẽ gây nên một phân bố điện tích trên bề mặt kim loại. Dao động của phân bố điện tích này tạo thành một sóng lan truyền dọc theo mặt phân cách kim loại điện môi gọi là sóng plasmon [1]. Sóng plasmon giữa hai mặt phân cách kim loại - điện môi đƣợc minh họa trên hình 1. Vì sóng plasmon là sóng dao động hình thành trên biên phân cách giữa hai 7 môi trƣờng có hàm điện môi trái dấu, cho nên lý thuyết điện từ học đƣợc áp dụng để giải bài toán sóng điện từ trên biên phân cách giữa hai môi trƣờng.

a) Minh họa sóng plasmon bề mặt tại mặt phân cách giữa một kim loại và vật liệu điện môi có các điện tích kết hợp và b) Độ xuyên sâu của trường plasmon vào kim loại và điện môi [1]. Xét mặt phân cách giữa hai môi trƣờng có hàm điện môi là 1 và 2. Điện trƣờng của sóng điện từ lan truyền đƣợc biểu diễn bởi công thức: E  E 0 e x p  i  k x x  k z z  ω t   (1.1) trong đó k là số sóng và  là tần số. Bằng việc giải phƣơng trình Maxwell cho sóng điện từ tại mặt phân cách giữa hai vật liệu với hằng số điện môi là 1 và 2 (hình 1.4), sử dụng các điều kiện biên liên tục của điện thế và vectơ điện dịch ta có [1]: k z1 k z2  (1.3)  c  trong đó c là tốc độ ánh sáng trong chân không, kx là nhƣ nhau tại mặt phân cách cho một sóng bề mặt.

Từ hai phƣơng trình (1.3) ta có mối quan hệ tán sắc cho một sóng lan truyền trên bề mặt là: 1/ 2   1 2  kx     k SP (1.4) c  1   2  8 Trong mô hình của khí điện tử tự do, bỏ qua sự suy giảm, hàm điện môi của kim loại đƣợc cho bởi [1]: 2 ωp ε ω  = 1 - 2 (1.5) ω trong đó P là tần số plasma của kim loại khối, có biểu thức trong đơn vị SI là: 2 ne ωp = (1.6) 0m * với n là mật độ điện tích, e là điện tích của điện tử, m* là khối lƣợng hiệu dụng của điện tử và 0 là hằng số điện môi trong chân không. Đƣờng cong của hệ số tán sắc đƣợc biểu diễn trên hình 1. Ở giá trị các vectơ sóng nhỏ, các SPP thể hiện giống nhƣ các photon, nhƣng khi k tăng, đƣờng cong tán sắc bị uốn cong và đạt tới một giới hạn tiệm cận tới tần số plasma p. Tần số plasma của kim loại khối đƣợc hiểu là tần số dao động của tập thể các điện tử tự do trong kim loại khối (sóng này đƣợc gọi là sóng plasma trong kim loại).

Tần số plasmon bề mặt đƣợc cho bởi:  SP   P / 1  2 (1. Các hình chiếu vectơ Hình 1. Đường cong tán sắc của các plasmon bề sóng của một sóng tại mặt phân mặt. Ở giá trị k thấp, đường cong tán sắc của các cách giữa hai môi trường [1].

plasmon trùng với đường tán sắc của photon [1]. Trong trƣờng hợp môi trƣờng điện môi là không khí trên bề mặt kim loại, thì ta có:  SP   P / 2 (1.8) 9 Từ công thức 1.5 chúng ta thấy, với cùng một tần số, giá trị vectơ sóng của plasmon kSP lớn hơn so với giá trị vectơ sóng của photon. Do sự chênh lệch vectơ sóng này, sóng plasmon chỉ lan truyền trên biên phân cách giữa kim loại và điện môi. Xét mặt phân cách giữa kim loại (1) và điện môi (2) ta có 2 là thực và 2 > 0 và ε1 < 0 (là điều kiện kim loại thỏa mãn).

Sóng điện từ đi qua kim loại sẽ bị suy hao do các mất mát ohmic và các tƣơng tác giữa điện tử và lõi ion. Các hiệu ứng này cho thấy có một thành phần ảo của hàm điện môi. Hàm điện môi của kim loại đƣợc biểu diễn nhƣ sau [1], [15]: ε 1  ε r  iε i (1.9) Trong đó r là phần thực và i là phần ảo. Nói chung |r| >> |i|, biểu thức của số sóng tại mặt phân cách của các plasmon đƣợc biểu diễn nhƣ sau [5]:          i  1/ 2 3/2   k x  k x  ik x      i   (1.10) r 2 r 2    c  r  2   c  r  2  2r  2      Biểu thức vectơ sóng cho ta ý nghĩa vật lý của sóng điện từ trong kim loại là biên độ không gian của các plasmon và yêu cầu để có sự kết hợp vectơ sóng tại mặt phân cách.

Đối với một sóng SPP lan truyền dọc theo một bề mặt kim loại, năng lƣợng của nó sẽ bị mất do sự hấp thụ của kim loại hoặc bị bức xạ vào không gian tự do.
