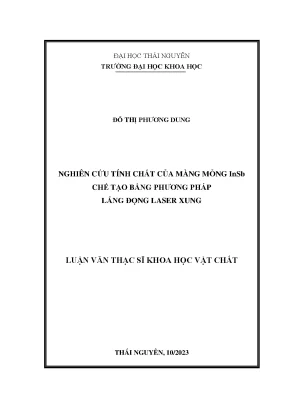

Nghiên Cứu Tính Chất Của Màng Mỏng InSb Chế Tạo Bằng Phương Pháp Lắng Đọng Laser Xung

Tài liệu nghiên cứu Nghiên cứu tính chất của màng mỏng insb chế tạo bằng phương pháp lắng đọng laser xuang pld, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về

• Tác giả: Đỗ Thị Phương Dung
• Người hướng dẫn: TS. Phạm Văn Thìn
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Khoa học vật chất
• Đề tài: Nghiên Cứu Tính Chất Màng Mỏng InSb Chế Tạo Bằng Phương Pháp Lắng Đọng Laser Xung
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2023
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. MỤC LỤC
• 1.1. LỜI CẢM ƠN
• 1.2. DANH MỤC CÁC CHỮ VIẾT TẮT
• 1.3. DANH MỤC BẢNG
• 1.4. DANH MỤC HÌNH VẼ
• 1.5. MỞ ĐẦU
• 1.5.1. Lý do chọn đề tài
• 1.5.2. Mục đích nghiên cứu
• 1.5.3. Phạm vi nghiên cứu
• 1.5.4. Phương pháp nghiên cứu
• 1.5.5. Đối tượng nghiên cứu
• 1.5.6. Nội dung nghiên cứu
• 1.6. Cấu trúc vùng năng lượng của bán dẫn
• 1.7. Vật liệu có cấu trúc điện tử khác nhau
• 1.8. Năng lượng vùng cấm
• 1.9. Chất bán dẫn có vùng cấm thẳng và vùng cấm xiên
• 1.10. Ứng dụng của cơ học lượng tử trong vật lý chất rắn
• 1.11. Loại bán dẫn và các thông số đặc trưng của vật liệu bán dẫn
• DANH MỤC CÔNG TRÌNH CỦA TÁC GIẢ LIÊN QUAN ĐẾN LUẬN VĂN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Màng Mỏng InSb Tiềm Năng Ứng Dụng

Nghiên cứu về màng mỏng InSb chế tạo bằng phương pháp lắng đọng laser xung (PLD) đang thu hút sự quan tâm lớn. Vật liệu này sở hữu nhiều đặc tính ưu việt, mở ra tiềm năng ứng dụng rộng rãi trong lĩnh vực linh kiện điện tử và cảm biến hồng ngoại. Bài viết này sẽ đi sâu vào quy trình chế tạo, các yếu tố ảnh hưởng đến tính chất điện, tính chất quang và cấu trúc màng mỏng InSb, từ đó làm tiền đề cho việc tối ưu hóa vật liệu cho các ứng dụng cụ thể. Theo nghiên cứu của Đỗ Thị Phương Dung (2023), InSb màng mỏng đang ngày càng chứng tỏ vai trò quan trọng trong công nghệ quang điện tử hiện đại.

1.1. Giới Thiệu Vật Liệu InSb Màng Mỏng và Ứng Dụng

InSb màng mỏng là một hợp chất bán dẫn nhóm III-V, nổi bật với năng lượng vùng cấm hẹp và độ linh động điện tử cao. Đặc điểm này khiến nó trở thành lựa chọn lý tưởng cho các ứng dụng cảm biến hồng ngoại, thiết bị quang điện tử và các linh kiện điện tử tốc độ cao. Các nghiên cứu gần đây tập trung vào việc điều chỉnh tính chất màng mỏng InSb thông qua các phương pháp chế tạo khác nhau, nhằm nâng cao hiệu suất và mở rộng phạm vi ứng dụng. Độ độc tính thấp so với các bán dẫn khác là một lợi thế quan trọng.

1.2. Ưu Điểm Của Phương Pháp Lắng Đọng Laser Xung PLD

Phương pháp lắng đọng laser xung (PLD) nổi bật với khả năng tạo ra các màng mỏng có thành phần và cấu trúc phức tạp với độ chính xác cao. Ưu điểm lớn nhất của PLD là khả năng truyền tỷ lệ 1:1 từ vật liệu gốc đến màng mỏng, giúp kiểm soát tốt thành phần hóa học của vật liệu. Bên cạnh đó, PLD cho phép điều chỉnh các thông số chế tạo như năng lượng laser, tần số laser, áp suất lắng đọng và nhiệt độ đế để tối ưu hóa tính chất của màng mỏng InSb. Điều này rất quan trọng đối với các ứng dụng cụ thể.

II. Thách Thức Chế Tạo Màng Mỏng InSb Chất Lượng Cao Bằng PLD

Mặc dù PLD mang lại nhiều ưu điểm, việc chế tạo màng mỏng InSb chất lượng cao vẫn đối mặt với nhiều thách thức. Kiểm soát độ dày màng mỏng, sự đồng nhất về thành phần và cấu trúc, cũng như sự xuất hiện của các khuyết tật là những vấn đề cần được giải quyết. Ảnh hưởng của nhiệt độ lắng đọng InSb, áp suất lắng đọng InSb và loại đế nền đến cấu trúc và tính chất điện của màng mỏng InSb cũng cần được nghiên cứu kỹ lưỡng. Theo Đỗ Thị Phương Dung (2023), việc tối ưu hóa các thông số lắng đọng laser xung là chìa khóa để vượt qua những thách thức này.

2.1. Ảnh Hưởng Của Thông Số Laser Đến Chất Lượng Màng Mỏng InSb

Năng lượng laser và tần số laser đóng vai trò quan trọng trong quá trình lắng đọng laser xung. Năng lượng laser quyết định lượng vật liệu bị bốc bay từ mục tiêu InSb, trong khi tần số laser ảnh hưởng đến tốc độ lắng đọng. Việc lựa chọn thông số laser phù hợp là yếu tố then chốt để kiểm soát độ dày màng mỏng và tránh tạo ra các khuyết tật trong cấu trúc vật liệu. Cần có sự cân bằng để đảm bảo chất lượng màng mỏng InSb.

2.2. Tối Ưu Hóa Nhiệt Độ và Áp Suất Lắng Đọng InSb

Nhiệt độ lắng đọng InSb ảnh hưởng đến độ kết tinh của màng mỏng. Nhiệt độ quá thấp có thể dẫn đến cấu trúc vô định hình, trong khi nhiệt độ quá cao có thể gây ra sự khuếch tán của các nguyên tố. Áp suất lắng đọng InSb cũng đóng vai trò quan trọng trong việc kiểm soát thành phần hóa học và cấu trúc của màng mỏng. Cần tìm ra điều kiện tối ưu để đảm bảo chất lượng màng mỏng.

III. Phương Pháp Khảo Sát Tính Chất Màng Mỏng InSb Hướng Dẫn Chi Tiết

Để đánh giá chất lượng và tiềm năng ứng dụng của màng mỏng InSb, cần sử dụng các phương pháp khảo sát chuyên sâu. Phân tích XRD giúp xác định cấu trúc tinh thể, phân tích SEM và phân tích AFM cung cấp thông tin về cấu trúc vi mô và độ nhám bề mặt. Phân tích Hall được sử dụng để đo độ linh động điện tử và mật độ hạt tải. Theo Đỗ Thị Phương Dung (2023), kết hợp các phương pháp này cho phép có cái nhìn toàn diện về tính chất của màng mỏng InSb.

3.1. Phân Tích Cấu Trúc Tinh Thể Bằng Phân Tích XRD

Phân tích XRD (Nhiễu xạ tia X) là một kỹ thuật quan trọng để xác định cấu trúc tinh thể của màng mỏng InSb. Dữ liệu XRD cung cấp thông tin về pha, hướng ưu tiên và kích thước tinh thể. Phân tích này giúp đánh giá chất lượng kết tinh và xác định các thông số mạng của vật liệu. Kết quả có thể được so sánh với dữ liệu chuẩn để xác định sự có mặt của các pha khác nhau.

3.2. Đánh Giá Cấu Trúc Vi Mô Với Phân Tích SEM và Phân Tích AFM

Phân tích SEM (Kính hiển vi điện tử quét) và phân tích AFM (Kính hiển vi lực nguyên tử) cung cấp hình ảnh chi tiết về cấu trúc vi mô bề mặt và độ nhám bề mặt của màng mỏng InSb. SEM cho phép quan sát cấu trúc ở độ phóng đại cao, trong khi AFM cung cấp thông tin về độ cao bề mặt với độ phân giải nanomet. Dữ liệu này giúp đánh giá sự đồng nhất và chất lượng bề mặt của màng mỏng.

IV. Kết Quả Nghiên Cứu Ảnh Hưởng Độ Dày Đến Tính Chất Màng Mỏng InSb

Nghiên cứu của Đỗ Thị Phương Dung (2023) đã chỉ ra rằng độ dày màng mỏng có ảnh hưởng đáng kể đến tính chất điện và tính chất quang của màng mỏng InSb. Màng mỏng hơn thường có độ kết tinh kém hơn và năng lượng vùng cấm lớn hơn so với màng dày hơn. Sự thay đổi này có thể được giải thích bằng hiệu ứng kích thước lượng tử và sự thay đổi trong cấu trúc vi mô của vật liệu. Các kết quả này mở ra khả năng điều chỉnh tính chất của màng mỏng InSb thông qua việc kiểm soát độ dày màng mỏng.

4.1. Mối Quan Hệ Giữa Độ Dày và Cấu Trúc Tinh Thể Màng Mỏng InSb

Nghiên cứu chỉ ra rằng độ dày màng mỏng ảnh hưởng đến kích thước tinh thể. Màng mỏng hơn thường có kích thước tinh thể nhỏ hơn so với màng dày hơn. Điều này có thể là do quá trình hình thành tinh thể bị hạn chế trong các màng mỏng hơn. Sự thay đổi trong kích thước tinh thể có thể ảnh hưởng đến độ linh động điện tử và tính chất quang của vật liệu.

4.2. Ảnh Hưởng Đến Năng Lượng Vùng Cấm và Tính Chất Quang

Năng lượng vùng cấm của màng mỏng InSb có xu hướng tăng lên khi độ dày màng mỏng giảm. Điều này có thể là do hiệu ứng giam cầm lượng tử, trong đó các electron bị giới hạn trong không gian nhỏ hơn, dẫn đến sự tăng lên của năng lượng vùng cấm. Sự thay đổi trong năng lượng vùng cấm có thể ảnh hưởng đến tính chất quang của vật liệu, chẳng hạn như khả năng hấp thụ và phát xạ ánh sáng.

V. Ứng Dụng Tiềm Năng Màng Mỏng InSb Cho Cảm Biến Hồng Ngoại

Màng mỏng InSb chế tạo bằng phương pháp PLD có tiềm năng lớn trong ứng dụng cảm biến hồng ngoại. Với năng lượng vùng cấm hẹp và độ linh động điện tử cao, InSb có khả năng phát hiện bức xạ hồng ngoại một cách hiệu quả. Việc điều chỉnh tính chất của màng mỏng InSb thông qua các thông số chế tạo có thể tối ưu hóa hiệu suất của cảm biến hồng ngoại. Theo Đỗ Thị Phương Dung (2023), nghiên cứu này mở ra hướng đi mới cho việc phát triển các cảm biến hồng ngoại hiệu suất cao.

5.1. Lợi Thế Của InSb Trong Phát Hiện Bức Xạ Hồng Ngoại

InSb có năng lượng vùng cấm hẹp, cho phép nó hấp thụ các photon hồng ngoại một cách hiệu quả. Khi photon hồng ngoại được hấp thụ, nó tạo ra các cặp electron-lỗ trống, làm thay đổi độ dẫn điện của vật liệu. Sự thay đổi này có thể được đo và sử dụng để phát hiện bức xạ hồng ngoại. Độ linh động điện tử cao của InSb cũng đóng vai trò quan trọng trong việc tăng cường độ nhạy của cảm biến hồng ngoại.

5.2. Tối Ưu Hóa Màng Mỏng InSb Cho Hiệu Suất Cảm Biến Tối Đa

Để tối ưu hóa hiệu suất của cảm biến hồng ngoại dựa trên màng mỏng InSb, cần kiểm soát chặt chẽ các thông số chế tạo. Điều chỉnh độ dày màng mỏng, nhiệt độ lắng đọng và áp suất lắng đọng có thể ảnh hưởng đến tính chất điện và tính chất quang của vật liệu. Mục tiêu là tạo ra màng mỏng InSb có độ hấp thụ hồng ngoại cao và độ linh động điện tử tối ưu.

VI. Kết Luận và Hướng Phát Triển Màng Mỏng InSb Tương Lai

Nghiên cứu về màng mỏng InSb chế tạo bằng phương pháp lắng đọng laser xung (PLD) đã đạt được những tiến bộ đáng kể. Việc kiểm soát các thông số chế tạo cho phép điều chỉnh tính chất của vật liệu, mở ra tiềm năng ứng dụng rộng rãi trong lĩnh vực cảm biến hồng ngoại và linh kiện điện tử. Tuy nhiên, vẫn còn nhiều thách thức cần được giải quyết, chẳng hạn như tối ưu hóa quy trình chế tạo và nâng cao chất lượng màng mỏng. Nghiên cứu trong tương lai nên tập trung vào việc phát triển các phương pháp chế tạo tiên tiến và khám phá các ứng dụng mới của màng mỏng InSb.

6.1. Tổng Kết Các Kết Quả Nghiên Cứu Chính

Nghiên cứu đã chỉ ra rằng phương pháp lắng đọng laser xung (PLD) là một kỹ thuật hiệu quả để chế tạo màng mỏng InSb. Tính chất của vật liệu có thể được điều chỉnh thông qua các thông số chế tạo như năng lượng laser, tần số laser, nhiệt độ lắng đọng và áp suất lắng đọng. Độ dày màng mỏng cũng đóng vai trò quan trọng trong việc xác định cấu trúc và tính chất của vật liệu.

6.2. Hướng Nghiên Cứu và Ứng Dụng Tiềm Năng Trong Tương Lai

Nghiên cứu trong tương lai nên tập trung vào việc phát triển các phương pháp chế tạo tiên tiến hơn, chẳng hạn như PLD với sự hỗ trợ của tia laser ngắn (femtosecond laser). Cũng cần khám phá các ứng dụng mới của màng mỏng InSb, chẳng hạn như trong các thiết bị quang tử và các hệ thống năng lượng mặt trời. Việc phát triển các cảm biến hồng ngoại hiệu suất cao dựa trên màng mỏng InSb cũng là một hướng đi đầy hứa hẹn.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực vật liệu bán dẫn, đặc biệt là các thiết bị quang tử hoạt động trong dải hồng ngoại, việc phát triển vật liệu có năng lượng vùng cấm hẹp và tính chất quang học ưu việt là rất cần thiết. Theo ước tính, các thiết bị quang tử trong dải hồng ngoại hiện nay vẫn còn nhiều hạn chế về độ nhạy và thời gian đáp ứng, đặc biệt đối với các vật liệu bán dẫn truyền thống. Luận văn tập trung nghiên cứu màng mỏng InSb – một vật liệu bán dẫn nhóm III-V có năng lượng vùng cấm hẹp khoảng 0,18 eV ở nhiệt độ phòng, với độ linh động điện tử cao và độc tính thấp hơn so với các vật liệu khác. Mục tiêu chính của nghiên cứu là chế tạo màng mỏng InSb bằng phương pháp lắng đọng laser xung (PLD) và khảo sát các tính chất cấu trúc tinh thể, vi mô và quang học của màng dưới các điều kiện chế tạo khác nhau như nhiệt độ, áp suất, độ dày và loại đế sử dụng. Phạm vi nghiên cứu bao gồm các màng mỏng InSb có độ dày từ 150 nm đến 2000 nm, chế tạo trên đế Si/SiO2 và c-sapphire, trong khoảng thời gian thực hiện từ đầu năm 2023 đến cuối năm 2023 tại Trường Đại học Khoa học, Đại học Thái Nguyên. Nghiên cứu có ý nghĩa quan trọng trong việc mở rộng phương pháp chế tạo màng mỏng InSb, đồng thời cung cấp dữ liệu thực nghiệm về ảnh hưởng của các tham số chế tạo đến tính chất vật lý và quang học, góp phần phát triển các thiết bị quang tử hồng ngoại hiệu suất cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết vật lý chất rắn liên quan đến cấu trúc vùng năng lượng của bán dẫn, đặc biệt là khái niệm năng lượng vùng cấm và ảnh hưởng của nó đến tính chất quang học. Hai mô hình chính được áp dụng gồm:

• Mô hình vùng cấm thẳng và vùng cấm xiên: Giải thích sự khác biệt trong hấp thụ và phát xạ photon giữa các loại bán dẫn, trong đó InSb thuộc nhóm bán dẫn có vùng cấm thẳng với năng lượng vùng cấm khoảng 0,18 eV ở nhiệt độ phòng.
• Hiệu ứng giam cầm lượng tử và dịch chuyển Burstein-Moss: Giải thích sự thay đổi năng lượng vùng cấm trong màng mỏng so với vật liệu khối, do kích thước hạt và mật độ hạt tải điện.

Các khái niệm chính bao gồm: năng lượng vùng cấm (Eg), hệ số phản xạ (n), hệ số hấp thụ (k), cấu trúc tinh thể lập phương tâm mặt (Zinc Blende), và các kỹ thuật phân tích như nhiễu xạ tia X (XRD), kính hiển vi lực nguyên tử (AFM), quang phổ Raman và FTIR.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các mẫu màng mỏng InSb được chế tạo bằng kỹ thuật lắng đọng laser xung (PLD) trên đế Si/SiO2 và c-sapphire với độ dày từ 150 nm đến 2000 nm, ở nhiệt độ đế 300 °C và áp suất chế tạo thay đổi (1×10^-6 mbar đến 2×10^-2 mbar). Cỡ mẫu gồm 6 mẫu với độ dày khác nhau và 4 mẫu với điều kiện đế và áp suất khác nhau.

Phương pháp phân tích bao gồm:

• Nhiễu xạ tia X (XRD): Xác định cấu trúc tinh thể, kích thước tinh thể trung bình bằng công thức Scherrer.
• Kính hiển vi lực nguyên tử (AFM) và điện tử quét (SEM): Khảo sát cấu trúc vi mô, độ nhám bề mặt và hình thái học.
• Quang phổ Raman và FTIR: Phân tích tính chất quang học, dao động phonon, hệ số phản xạ và hấp thụ, từ đó ngoại suy năng lượng vùng cấm bằng giản đồ Tauc.
• Phân tích dữ liệu: Sử dụng phần mềm DIFFRAC cho XRD, phần mềm tích hợp trên thiết bị FTIR cho hệ số n, k và mô hình Kudelka-Munk để xác định năng lượng vùng cấm.

Timeline nghiên cứu kéo dài trong năm 2023, với các giai đoạn chế tạo mẫu, đo đạc và phân tích dữ liệu được thực hiện liên tục.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của độ dày màng đến cấu trúc tinh thể và kích thước tinh thể:

   • Kích thước tinh thể trung bình tăng từ khoảng 18 nm ở màng 150 nm lên đến 33 nm ở màng 2000 nm.
   • Tỷ số cường độ đỉnh nhiễu xạ I(220)/I(111) đạt giá trị lớn nhất ~8,5 ở màng dày 500 nm, cho thấy sự kết tinh tối ưu ở độ dày này.
   • Màng dày hơn 1000 nm có cấu trúc đa tinh thể mạnh hơn với sự xuất hiện các đỉnh (400) và (422).

2. Cấu trúc vi mô và độ nhám bề mặt:

   • Kích thước vi hạt tăng từ 20-100 nm ở màng 150 nm lên đến 500 nm ở màng 2000 nm, phù hợp với cơ chế Ostwald Ripening.
   • Độ nhám căn quân phương tăng từ ~3 nm ở màng mỏng dưới 500 nm lên đến ~15 nm ở màng dày, sau đó giảm nhẹ ở màng 2000 nm.

3. Tính chất quang học và năng lượng vùng cấm:

   • Hệ số phản xạ (n) và hấp thụ (k) dao động theo bước sóng từ 2 µm đến 25 µm, với màng dày hơn có hệ số hấp thụ cao hơn và phản xạ thấp hơn.
   • Năng lượng vùng cấm Ec tăng từ ~0,28 eV ở màng 150 nm lên đến ~0,41 eV ở màng 500 nm, sau đó giảm về ~0,19 eV ở màng 2000 nm, gần với giá trị vật liệu khối 0,18 eV.
   • Giá trị Ec lớn hơn vật liệu khối ở màng mỏng được giải thích bởi hiệu ứng giam cầm lượng tử và dịch chuyển Burstein-Moss.

4. Ảnh hưởng của đế và áp suất chế tạo:

   • Màng chế tạo ở áp suất 2×10^-2 mbar có nhiều pha đa tinh thể và dư Sb, trong khi ở áp suất 1×10^-6 mbar màng có cấu trúc kết tinh định hướng tốt hơn và thành phần hóa học gần với bia gốc.
   • Kích thước tinh thể trung bình lớn hơn (~350 nm) ở áp suất thấp so với (~200 nm) ở áp suất cao.
   • Độ nhám bề mặt và phân bố kích thước hạt cũng phụ thuộc rõ rệt vào áp suất chế tạo, với màng ở áp suất thấp có bề mặt mịn hơn.

Thảo luận kết quả

Sự tăng kích thước tinh thể và vi hạt theo độ dày màng phù hợp với cơ chế Ostwald Ripening, trong đó các hạt lớn phát triển mạnh hơn do năng lượng bề mặt thấp hơn. Sự thay đổi tỷ số cường độ đỉnh nhiễu xạ phản ánh sự ưu thế kết tinh theo các hướng tinh thể khác nhau, ảnh hưởng trực tiếp đến tính chất quang học của màng. Năng lượng vùng cấm tăng ở màng mỏng do hiệu ứng giam cầm lượng tử, khi kích thước hạt nhỏ làm thay đổi trạng thái điện tử, đồng thời dịch chuyển Burstein-Moss do mật độ hạt tải cao cũng góp phần làm tăng Ec. Kết quả này tương đồng với các nghiên cứu trước đây về màng mỏng bán dẫn InSb và các vật liệu bán dẫn khác.

Ảnh hưởng của áp suất chế tạo đến cấu trúc tinh thể và thành phần hóa học được giải thích bởi sự giam giữ chùm plasma ở áp suất cao, làm tăng khả năng phún xạ ngược và tạo ra các pha dư không mong muốn. Ở áp suất thấp, quá trình tạo màng diễn ra ổn định hơn, cho phép tạo màng có cấu trúc tinh thể tốt và thành phần gần với vật liệu gốc. Các kết quả AFM và SEM cũng minh chứng cho sự khác biệt về cấu trúc vi mô và độ nhám bề mặt, ảnh hưởng đến tính chất quang học và ứng dụng của màng.

Dữ liệu có thể được trình bày qua các biểu đồ: giản đồ nhiễu xạ XRD thể hiện các đỉnh (111), (220), (400); đồ thị kích thước tinh thể theo độ dày; ảnh AFM 3D và đường cắt ngang cấu trúc vi mô; biểu đồ hệ số phản xạ và hấp thụ theo bước sóng; giản đồ Tauc ngoại suy năng lượng vùng cấm.

Đề xuất và khuyến nghị

1. Tối ưu hóa độ dày màng mỏng InSb:

   • Đề xuất chế tạo màng có độ dày khoảng 500 nm để đạt được cấu trúc tinh thể ưu thế và năng lượng vùng cấm tối ưu (~0,41 eV).
   • Thời gian thực hiện: 6 tháng.
   • Chủ thể thực hiện: Các phòng thí nghiệm vật liệu bán dẫn.

2. Kiểm soát áp suất chế tạo trong quá trình PLD:

   • Khuyến nghị sử dụng áp suất chân không thấp (khoảng 1×10^-6 mbar) để giảm pha dư Sb và tăng độ kết tinh của màng.
   • Thời gian thực hiện: song song với quá trình chế tạo mẫu.
   • Chủ thể thực hiện: Kỹ thuật viên vận hành hệ PLD.

3. Sử dụng đế phù hợp để nâng cao chất lượng màng:

   • Ưu tiên đế c-sapphire hoặc Si/SiO2 đã được xử lý sạch để đảm bảo tính đồng nhất và giảm khuyết tật.
   • Thời gian thực hiện: trong giai đoạn chuẩn bị mẫu.
   • Chủ thể thực hiện: Bộ phận chuẩn bị mẫu.

4. Phát triển hệ thống đo đạc và phân tích đa phương pháp:

   • Kết hợp XRD, AFM, SEM, Raman và FTIR để đánh giá toàn diện tính chất vật liệu.
   • Thời gian thực hiện: liên tục trong quá trình nghiên cứu.
   • Chủ thể thực hiện: Nhóm nghiên cứu vật liệu và quang học.

5. Nghiên cứu ứng dụng màng InSb trong cảm biến hồng ngoại:

   • Thử nghiệm tích hợp màng mỏng InSb vào các thiết bị cảm biến để đánh giá hiệu suất thực tế.
   • Thời gian thực hiện: 12 tháng tiếp theo.
   • Chủ thể thực hiện: Phòng thí nghiệm thiết bị quang tử.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu bán dẫn:

   • Lợi ích: Hiểu rõ ảnh hưởng của các tham số chế tạo đến tính chất vật liệu InSb, áp dụng trong phát triển vật liệu mới.
   • Use case: Thiết kế màng mỏng bán dẫn cho các ứng dụng quang tử.

2. Kỹ sư chế tạo màng mỏng:

   • Lợi ích: Nắm bắt kỹ thuật PLD và các điều kiện tối ưu để tạo màng InSb chất lượng cao.
   • Use case: Tối ưu quy trình sản xuất màng mỏng trong phòng thí nghiệm hoặc công nghiệp.

3. Chuyên gia phát triển thiết bị quang tử hồng ngoại:

   • Lợi ích: Áp dụng vật liệu InSb có năng lượng vùng cấm điều chỉnh được cho cảm biến và diode laser.
   • Use case: Thiết kế và cải tiến thiết bị quang tử với hiệu suất cao hơn.

4. Sinh viên và học viên cao học ngành vật lý vật liệu và quang học:

   • Lợi ích: Học tập phương pháp nghiên cứu thực nghiệm và phân tích tính chất vật liệu bán dẫn.
   • Use case: Tham khảo để thực hiện luận văn hoặc đề tài nghiên cứu liên quan.

Câu hỏi thường gặp

1. Phương pháp PLD có ưu điểm gì so với các kỹ thuật khác trong chế tạo màng InSb?
   PLD cho phép truyền tỷ lệ thành phần vật liệu từ bia sang màng gần như 1:1, tạo màng mỏng có cấu trúc và thành phần chính xác, đồng thời dễ dàng điều chỉnh các tham số chế tạo như áp suất, nhiệt độ và năng lượng laser để kiểm soát tính chất vật liệu.

2. Tại sao năng lượng vùng cấm của màng mỏng InSb lại thay đổi theo độ dày?
   Do hiệu ứng giam cầm lượng tử và dịch chuyển Burstein-Moss, khi màng mỏng có kích thước hạt nhỏ, trạng thái điện tử bị giới hạn, làm tăng năng lượng vùng cấm so với vật liệu khối.

3. Ảnh hưởng của áp suất chế tạo đến chất lượng màng InSb như thế nào?
   Áp suất cao làm tăng sự giam giữ chùm plasma, gây phún xạ ngược và tạo pha dư Sb, làm giảm độ kết tinh và tăng độ nhám bề mặt. Áp suất thấp giúp tạo màng có cấu trúc tinh thể tốt hơn và thành phần hóa học đồng nhất.

4. Làm thế nào để xác định kích thước tinh thể trung bình của màng mỏng?
   Sử dụng dữ liệu nhiễu xạ tia X và áp dụng công thức Scherrer, dựa trên độ rộng nửa đỉnh cực đại (FWHM) của các đỉnh nhiễu xạ đặc trưng.

5. Màng mỏng InSb có thể ứng dụng trong thiết bị nào?
   Màng mỏng InSb được ứng dụng rộng rãi trong cảm biến hồng ngoại, diode laser, cảm biến sinh học và các thiết bị quang tử tốc độ cao nhờ đặc tính năng lượng vùng cấm hẹp và độ linh động cao.

Kết luận

• Màng mỏng InSb chế tạo bằng phương pháp PLD có thể điều chỉnh được năng lượng vùng cấm từ ~0,19 eV đến ~0,41 eV thông qua việc thay đổi độ dày và điều kiện chế tạo.
• Cấu trúc tinh thể và vi mô của màng phụ thuộc mạnh vào độ dày, áp suất chế tạo và loại đế, ảnh hưởng trực tiếp đến tính chất quang học.
• Áp suất chân không thấp giúp tạo màng có cấu trúc tinh thể tốt hơn, giảm pha dư và độ nhám bề mặt.
• Hiệu ứng giam cầm lượng tử và dịch chuyển Burstein-Moss giải thích sự khác biệt năng lượng vùng cấm giữa màng mỏng và vật liệu khối.
• Nghiên cứu mở ra hướng phát triển mới cho vật liệu InSb trong các ứng dụng quang tử hồng ngoại, đồng thời đề xuất các giải pháp tối ưu hóa quy trình chế tạo.

Next steps: Tiếp tục nghiên cứu ứng dụng màng InSb trong cảm biến hồng ngoại và thiết bị quang tử, đồng thời mở rộng khảo sát các điều kiện chế tạo khác để nâng cao chất lượng vật liệu.

Các nhà nghiên cứu và kỹ sư trong lĩnh vực vật liệu bán dẫn và quang tử nên áp dụng các kết quả và phương pháp trong luận văn để phát triển các thiết bị quang tử hiệu suất cao, đồng thời hợp tác nghiên cứu để mở rộng ứng dụng của màng mỏng InSb.

Trích đoạn nội dung tài liệu

MỞ ĐẦU. Lý do chọn đề tài. Mục đích nghiên cứu. Phạm vi nghiên cứu.

Phương pháp nghiên cứu. Đối tượng nghiên cứu. Nội dung nghiên cứu. Cấu trúc vùng năng lượng của bán dẫn.

Vật liệu có cấu trúc điện tử khác nhau. Năng lượng vùng cấm. Chất bán dẫn có vùng cấm thẳng và vùng cấm xiên. Tính chất quang của bán dẫn.

Vùng truyền qua. Hấp thụ và phát xạ. Khuếch đại ánh sáng. Giếng lượng tử và chấm lượng tử.

Tính chất quang phi tuyến. Ứng dụng chất bán dẫn trong quang học và quang tử. Vật liệu InSb. Tầm quan trọng của năng lượng vùng cấm đối với thiết bị quang tử.

Phương pháp thay đổi năng lượng vùng cấm. Tính chất đặc trưng của InSb. Một số phương pháp chế tạo và ứng dụng của vật liệu InSb. Phương pháp bốc bay nhiệt.

Phương pháp phún xạ. Phương pháp phun nóng. Phương pháp PLD. Chế tạo màng mỏng InSb trên đế Si và Al2O3 bằng kỹ thuật PLD.

Các phương pháp khảo sát tính chất của vật liệu. Nhiễu xạ tia X. Kính hiển vi điện tử quét (SEM). Kính hiển vi lực nguyên tử (AFM).

Quang phổ hồng ngoại biến đổi Fourier. Quang phổ Raman. KẾT QUẢ VÀ THẢO LUẬN. Ảnh hưởng của độ dày màng.

Thông số chế tạo mẫu. Cấu trúc tinh thể, tính chất vi mô của màng mỏng InSb. Tính chất quang của màng mỏng InSb theo độ dày. Ảnh hưởng của đế và áp suất tạo mẫu.

Thông số chế tạo mẫu. Đặc điểm cấu trúc tinh thể và vi mô của mảng mỏng InSb. Đặc tính quang học của các màng mỏng InSb với loại đế và áp suất chế tạo khác nhau .43 DANH MỤC CÔNG TRÌNH CỦA TÁC GIẢ LIÊN QUAN ĐẾN LUẬN VĂN. 44 TÀI LIỆU THAM KHẢO .45 iv DANH MỤC CÁC CHỮ VIẾT TẮT Chữ Tiếng Anh Tiếng Việt viết tắt PVD Physical Vapor Deposition Lắng đọng pha hơi vật lý CVD Chemical Vapour Deposition Lắng đọng pha hơi hóa học PLD Pulsed Laser Deposition Lắng đọng laser xung MBE Molecular Beam Epitaxy Epitaxy chùm phân tử Metal-Organic Chemical Vapor Lắng đọng từ pha hơi hóa học các hợp MOCVD Deposition chất hữu cơ-kim loại XRD X-Ray Diffration Nhiễu xạ tia X EDS Energy Dispersive Spectroscopy Phổ tán sắc năng lượng SEM Scanning Electron Microscope Hiển vi điện tử quét AFM Atomic Force Microscope Hiển vi lực nguyên tử Fourier Transform Infrared Quang phổ hồng ngoại biến đổi FTIR Spectroscopy Fourier FWHM Full Width at Half Maximum Độ rộng bán cực đại v DANH MỤC BẢNG Bảng 1.

Loại bán dẫn và các thông số đặc trưng của vật liệu bán dẫn. 7 vi DANH MỤC HÌNH VẼ Hình 1. Với chất bán dẫn có vùng cấm thẳng, đỉnh cực tiểu vùng dẫn và đỉnh cực đại của vùng hóa trị có cùng chung số vectơ k. Sự phát xạ thường xảy ra với năng lượng photon gần với năng lượng vùng cấm, trong khi sự hấp thụ cũng có thể xảy ra ở các bước sóng ngắn hơn.

Trong trường hợp vùng cấm xiên, sẽ cần thêm các phonons tham gia vào quá trình hấp thụ và phát xạ để cung cấp sự thay đổi động lượng cần thiết của các electron. (a) Giản đồ nhiễu xạ tia X của các mẫu màng InSb với độ dày khác nhau từ 150 nm đến 2000 nm, mọc trên đế Si/SiO2 trong môi trường khí Ar ở áp suất 2×10-2 mbar. Sự phụ thuộc của kích thước tinh thể, ứng với các đỉnh nhiễu xạ, như một hàm số của độ dày màng mỏng, chế tạo ở 300°C và trên đế Si trong môi trường khí Ar ở áp suất 2×10-2 mbar. Cấu trúc vi mô bề mặt và các tính chất liên quan của các màng mỏng có độ dày biến đổi được thực hiện bởi thiết bị AFM.

Kích thước ảnh vi mô được khảo sát là 2 µm × 2 µm. Sự phụ thuộc của độ nhám căn quân phương bề mặt vào độ dày màng mỏng chế tạo được. Độ nhám căn quân phương được ngoại suy từ dữ liệu AFM. Cấu trúc vi mô theo phương chiều dày của màng mỏng chế tạo được có độ dày biến đổi.

Thang đo của các ảnh SEM là 1 µm. Sự phụ thuộc của thành phần phản xạ (a), thành phần hấp thụ (b), hệ số phản xạ - n (c), và hệ số hấp thụ - k (d) vào bước sóng của bức xạ chiếu tới từ 2 µm đến 25 µm, của các màng mỏng InSb được chế tạo. (a) Giản đồ Tauc của một số màng được chế tạo, và phương pháp ngoại suy năng lượng vùng cấm; và (b) sự phụ thuộc của năng lượng vùng cấm theo độ dày màng mỏng. Giản đồ nhiễu xạ tia X của bốn màng mỏng InSb được chế tạo trên hai loại đế, ở hai áp suất khác nhau.

Sự thay đổi về cấu trúc vi mô của màng mỏng InSb như một hàm của đế được sử dụng và áp suất chế tạo Pd. Hình thái học bề mặt của các mẫu màng mỏng InSb được khảo sát bằng phép đo AFM và đường cắt ngang tương ứng. Diện tích quét 2×2 μm2 và độ thay đổi độ độ mấp mô bề mặt từ -140 đến +140 nm. Quang phổ RAMAN và FTIR cùng với giản đồ Tauc của hệ màng mỏng InSb.

Lý do chọn đề tài Các tính chất đặc trưng của các thiết bị quang tử hầu hết đều liên quan tới bước sóng của nguồn bức xạ chiếu tới. Cho tới hiện tại, tính chất của các thiết bị quang tử làm việc trong dải hồng ngoại vẫn còn nhiều hạn chế so với các thiết bị quang học làm việc trong phạm vi ánh sáng nhìn thấy. Do vậy, các thiết bị quang tử làm việc trong dải hồng ngoại cần được nghiên cứu, đầu tư và phát triển hơn nữa. Phát hiện bức xạ hồng ngoại thông thường sẽ hoạt động dựa trên hai đặc trưng cơ bản của bức xạ liên quan tới bước sóng đó là năng lượng và số photon chiếu đến.

Để chế tạo đầu thu hồng ngoại, lớp vật liệu hấp thụ nhạy quang làm việc trong dải hồng ngoại là một thông số hết sức quan trọng. Thông thường, các loại vật liệu nhạy quang làm việc trong dải hồng ngoại này là các chất bán dẫn, có năng lượng vùng cấm trực tiếp hẹp như HgCdTe, InSb hoặc bán dẫn có năng lượng vùng cấm rộng như GaAs/AlGaAs hay InAs/GaSb. Trong khi chất bán dẫn có năng lượng vùng cấm hẹp thường có độ nhạy, thời gian đáp ứng ngắn và yêu cầu làm lạnh khi làm việc, chất bán dẫn có năng lượng vùng cấm rộng không yêu cầu làm lạnh nhưng có thời gian đáp ứng dài - không tương thích cho các nhiệm vụ đặc biệt. Điều này dẫn tới các chất bán dẫn có năng lượng vùng cấm hẹp được tin dùng trong các ứng dụng công nghệ cao.

Trong số các loại bán dẫn hẹp thuộc nhóm III-V, InSb đang được thu hút đầu tư, nghiên cứu, và phát triển hơn cả, do chúng có các đặc điểm sau (i) độc tính thấp hơn nhiều so với các vật liệu bán dẫn có năng lượng vùng cấm rộng - thường chứa Ga; (ii) có năng lượng chuyển dời trực tiếp thấp, cỡ 0,18 eV (ở nhiệt độ phòng), đây chính là thông số cơ bản và quan trọng liên quan tới việc sử dụng vật liệu trong các ứng dụng về quang điện tử và năng lượng [3]; (iii) có độ linh động của cặp điện tử- lỗ trống cao nhất, 7,7 m2.s-1; (iv) Dễ chế tạo và phát triển từ vật liệu hợp kim ban đầu; hoặc (v) Có liên kết cộng hóa trị bền vững hơn so với vật liệu HgCdTe. Trong các ứng dụng hiện đại, vật liệu InSb thường được chế tạo ở dạng màng, do nó có nhiều đặc tính nổi trội hơn so với vật liệu dạng khối. Cho tới nay, các màng InSb với tính chất quang học tốt thường được chế tạo bằng phương pháp phún xạ [4,5], epitaxy chùm phân tử (MBE) [6], hay bốc bay nhiệt [7]. Tuy nhiên, việc mọc 2 màng trên thiết bị MBE yêu cầu đế đơn tinh thể, cũng như các yêu cầu trước và trong khi chế tạo rất khắt khe.

Ví dụ, đế đơn tinh thể CdTe thường được sử dụng khi chế tạo bằng phương pháp MBE, do đế này có hằng số mạng tương thích với vật liệu InSb, tuy nhiên đế này rất đắt và yêu cầu làm sạch trước khi tạo mẫu. Khi chế tạo màng InSb, màng này có thể được kết tinh bằng cách tạo màng trên đế được đốt nóng trực tiếp, hoặc ủ nhiệt sau khi chế tạo [4,8-10]. Với mục đích làm phong phú hơn nữa các phương pháp chế tạo, cũng như tìm hiểu các tính chất vật lý mới của màng mỏng InSb chế tạo được thì việc tạo màng mỏng InSb khác với những phương pháp trên là cần thiết. Kỹ thuật lắng đọng laser xung (PLD) là một dạng lắng đọng pha hơi vật lý được biết đến như là kỹ thuật chế tạo đơn giản và trực tiếp trong việc tạo các mẫu màng vật liệu có thành phần, cấu trúc phức tạp bởi ưu điểm cho phép truyền tỷ lệ 1:1 từ vật liệu gốc ở bia tới vật liệu màng mỏng được mọc trên đế [11].

Được biết, cho tới hiện tại, mới có duy nhất một bài báo đề cập tới việc chế tạo màng mỏng InSb bằng phương pháp PLD và sau đó khảo sát tính chất truyền qua của màng sau khi mọc trên đế CdTe [12]. Hơn nữa, tính chất của màng mỏng InSb chế tạo bằng phương pháp PLD có thể được điều khiển thông qua các thông số trong chế tạo như: Mật độ năng lượng laser trên bia vật liệu (laser fluence), bước sóng laser, khoảng cách từ bia đến đế đặt ở phía đối diện, tần số laser (repetition rate), áp suất môi trường khi tạo mẫu, nhiệt độ tạo mẫu, … [11,13-15]. Lưu ý, các thông số khi chế tạo trên có ảnh hưởng trực tiếp tới cấu trúc tinh thể (độ kết tinh), thành phần hóa học màng chế tạo được, cấu trúc vi mô, và từ đó ảnh hưởng đến tính chất vật lý của màng mỏng InSb chế tạo được. Với những lý do trên cùng với điều kiện nghiên cứu thực tế, chúng tôi quyết định lựa chọn đề tài: "Nghiên cứu tính chất của màng mỏng InSb chế tạo bằng phương pháp lắng đọng laser xuang PLD".

Mục đích nghiên cứu (i) Tìm hiểu phương pháp lắng đọng laser xung PLD; (ii) Chế tạo các màng InSb ở các điều kiện khác nhau (nhiệt độ, áp suất, độ dày, loại đế sử dụng); (iii) Nghiên cứu, khảo sát tính chất về cấu trúc tinh thể, cấu trúc vi mô, và các tính chất quang của các màng mỏng chế tạo được, từ đó điểu khiển được năng lượng vùng cấm của vật liệu InSb như mong muốn.
