Giới thiệu dự án

Bối cảnh ngành và thực trạng kỹ thuật

Trong kỷ nguyên phát triển của công nghệ quang điện tử (Optoelectronics) và cảm biến quang thế hệ mới, màng mỏng oxit dẫn điện trong suốt (Transparent Conducting Oxide - TCO) đóng vai trò nền tảng trong các thiết bị như pin mặt trời Perovskite (PSC), điốt phát quang tử ngoại (UV-LED), màn hình hiển thị và cảm biến tử ngoại (UV Photodetector). Theo các báo cáo công nghiệp bán dẫn, thị trường TCO toàn cầu đạt quy mô hàng tỷ USD, trong đó Thiếc Dioxit ($\text{SnO}_2$) nổi lên như một vật liệu chiến lược nhờ độ rộng vùng cấm lớn ($E_g = 3.6 - 4.3\text{ eV}$), độ bền hóa học, độ ổn định nhiệt vượt trội và độ truyền qua quang học cao ($>80%$).

Mặc dù cảm biến quang truyền thống dựa trên nền Silicon ($\text{Si}$) chiếm ưu thế với độ rộng vùng cấm $\sim 1.1\text{ eV}$, vật liệu này bộc lộ nhược điểm chí mạng trong vùng tử ngoại: độ sâu thâm nhập của tia UV ($<370\text{ nm}$) trong $\text{Si}$ chỉ dưới $20\text{ nm}$, dẫn đến việc các cặp hạt tải quang sinh chủ yếu tập trung sát bề mặt và nhanh chóng bị tái hợp, làm suy giảm hiệu suất lượng tử nghiêm trọng. $\text{SnO}_2$ là giải pháp thay thế tối ưu, tuy nhiên sự phát triển của linh kiện đồng thể (homojunction) $\text{SnO}_2$ bị đình trệ do tính chất tự dẫn loại $n$ bẩm sinh (gây ra bởi các donor tự nhiên như khuyết tật oxy $V_O$ và xen kẽ thiếc $\text{Sn}_i$).

[Vấn đề cốt lõi]
Donor tự nhiên (VO, Sni) ---> Tự dẫn loại n ---> Bù tạp chất acceptor ---> Khó tạo màng loại p bền vững
Đơn pha tạp (Sb hoặc N) ---> Nhiệt độ kích hoạt cao (>550°C) hoặc độ hòa tan N thấp (≤60% N2)
Giải pháp: Đồng pha tạp Sb-N (SNTO) ---> Hạ nhiệt độ lắng đọng (300°C), tăng nồng độ lỗ trống (1.46×10^20 cm^-3)

Vấn đề nghiên cứu (Problem Statement)

Việc chế tạo màng $\text{SnO}_2$ dẫn điện loại $p$ ổn định gặp các thách thức vật lý cốt lõi:

  • Đơn pha tạp kim loại (Sb: $\text{SnO}_2$ / ATO): Yêu cầu nhiệt độ xử lý nhiệt/đế rất cao ($>550^\circ\text{C}$) để ion $\text{Sb}^{3+}$ nhận đủ năng lượng kích hoạt thay thế vị trí $\text{Sn}^{4+}$ ($\text{Sb}_{\text{Sn}}$) tạo acceptor; ở nhiệt độ thấp hơn, donor tự nhiên $V_O$ chiếm ưu thế khiến màng duy trì tính dẫn loại $n$.
  • Đơn pha tạp phi kim (N: $\text{SnO}_2$ / NTO): Nitơ thay thế Oxy ($\text{N}_{\text{O}}$) tạo acceptor $\text{N}^{3-}$, nhưng độ hòa tan của N trong mạng chủ rất thấp (chỉ thực hiện được tối đa đến $60% \text{ N}2$), lực đẩy tĩnh điện giữa các acceptor $\text{N}{\text{O}}$ kế cận gây nén mạng và phá vỡ cấu trúc tinh thể khi tăng nồng độ N.

Mục tiêu của dự án

  1. Chế tạo thành công bia gốm mục tiêu $\text{SnO}_2$ pha tạp $6\text{ wt}% \text{ Sb}_2\text{O}_3$ đạt độ kết khối cao bằng quy trình ép thủy lực và nung thiêu kết lập trình nhiệt độ.
  2. Lắng đọng màng mỏng $\text{SnO}_2$ đồng pha tạp Sb và N (ký hiệu: SNTO-6-$x$) bằng phương pháp phún xạ Magnetron DC không cân bằng ở nhiệt độ đế thấp ($300^\circ\text{C}$) với tỷ lệ khí $\text{N}_2$ thay đổi ($x = 0%, 15%, 30%, 45%, 60%, 75%, 90%$).
  3. Khảo sát toàn diện mối tương quan giữa nồng độ pha tạp $\text{N}_2$ với cấu trúc tinh thể, hình thái bề mặt, tính chất quang và cơ chế dẫn điện loại $p$.
  4. Tối ưu hóa thông số công nghệ để đạt nồng độ hạt tải lỗ trống cao ($>10^{20}\text{ cm}^{-3}$), điện trở suất thấp ($\sim 10^{-2}\text{ }\Omega\cdot\text{cm}$) và độ truyền qua quang học $>80%$.
  5. Chế tạo và đánh giá đặc trưng chỉnh lưu $I\text{-}V$ của tiếp xúc dị thể $p\text{-SNTO}/n\text{-Si}$ ứng dụng cho photodiode/cảm biến quang.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Nghiên cứu thực nghiệm tại Phòng thí nghiệm Vật lý Chân không F14 (Trường ĐH Khoa học Tự nhiên - ĐHQG TP.HCM) và Viện Công nghệ Nano (VNU-HCM).
  • Giới hạn kỹ thuật: Cố định nồng độ pha tạp $\text{Sb}_2\text{O}_3$ trong bia ở mức $6\text{ wt}%$; nhiệt độ đế cố định $300^\circ\text{C}$; áp suất làm việc $4 \times 10^{-3}\text{ Torr}$; khảo sát biến thiên tỷ lệ khí phản ứng $x% \text{ N}_2$ từ $0%$ đến $90%$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp pha tạp Ưu điểm Nhược điểm Độ ổn định & Khả năng ứng dụng
Đơn pha tạp Sb (ATO) Dễ thực hiện, dẫn điện tốt khi nồng độ cao Đòi hỏi nhiệt độ nền $>550^\circ\text{C}$ để chuyển sang loại $p$; dễ bị tự bù bởi khuyết tật $V_O$ Kém tương thích với đế polyme/thủy tinh chịu nhiệt thấp
Đơn pha tạp N (NTO) Tạo acceptor mức nông trực tiếp tại vị trí oxy Lực đẩy giữa các ion $\text{N}_{\text{O}}$ gây nén mạng; giới hạn nồng độ pha tạp $\le 60% \text{ N}_2$ Độ lặp lại thấp, nồng độ lỗ trống bị giới hạn ($<5 \times 10^{19}\text{ cm}^{-3}$)
Đồng pha tạp Ga-N / Al-N Giảm năng lượng tạo acceptor, tăng độ hòa tan N Đòi hỏi quá trình ủ nhiệt phức tạp, chi phí nguyên liệu Ga cao Đã được kiểm chứng nhưng khó kiểm soát thành phần pha
Đồng pha tạp Sb-N (SNTO - Giải pháp đề xuất) Tạo cặp lưỡng cực $\text{Sb}^{3+}\text{-N}^{3-}$ hút nhau, triệt tiêu lực đẩy nội mạng, giảm nhiệt độ chế tạo xuống $300^\circ\text{C}$ Cần kiểm soát chính xác lưu lượng hỗn hợp khí phún xạ $\text{Ar/N}_2$ Tối ưu cho sản xuất TCO loại $p$ với nồng độ lỗ trống cao ($1.46 \times 10^{20}\text{ cm}^{-3}$)

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have (Bắt buộc): Chuyển đổi thành công màng sang dẫn điện loại $p$ tại $300^\circ\text{C}$; độ truyền qua vùng khả kiến $>80%$; xác định rõ pha tinh thể qua XRD.
  • Should have (Nên có): Điện trở suất $\rho \le 10^{-2}\text{ }\Omega\cdot\text{cm}$; nồng độ lỗ trống $p \ge 10^{20}\text{ cm}^{-3}$; độ nhám bề mặt RMS $<1\text{ nm}$.
  • Could have (Có thể có): Chế tạo tiếp xúc dị thể $p\text{-SNTO}/n\text{-Si}$ thể hiện rõ đặc trưng chỉnh lưu diode và độ nhạy quang dưới bức xạ tử ngoại/khả kiến.
  • Won't have (Chưa thực hiện đợt này): Tích hợp hoàn chỉnh vào mô-đun pin mặt trời Perovskite thương mại quy mô lớn.

Thiết kế hệ thống và công nghệ chế tạo

Hệ thống chế tạo sử dụng công nghệ phún xạ Magnetron DC không cân bằng (Unbalanced DC Magnetron Sputtering) với cấu hình buồng chân không cao và điều khiển dòng khí vi lượng:

+-------------------------------------------------------------+
|                  HỆ PHÚN XẠ MAGNETRON DC                     |
|                                                             |
|   +-----------------------+     +-----------------------+   |
|   |   Hệ thống hút chân   |     |   Hệ thống cấp khí    |   |
|   |   không:              |     |   phản ứng:           |   |
|   |   - Bơm sơ cấp cơ học |     |   - Khí Ar (99.999%)  |   |
|   |   - Bơm khuếch tán dầu|     |   - Khí N2 (99.999%)  |   |
|   |   - Áp kế PKR 261     |     |   - Van kim vi chỉnh  |   |
|   +-----------+-----------+     +-----------+-----------+   |
|               |                             |               |
|               +------------+   +------------+               |
|                            v   v                            |
|                  +-----------------------+                  |
|                  |   BUỒNG PHÚN XẠ       |                  |
|                  |   Áp suất: 4x10^-3 Tr|                  |
|                  |                       |                  |
|                  |  Cathode (Target):    |                  |
|                  |  SnO2 + 6 wt% Sb2O3   |                  |
|                  |          |            |                  |
|                  |          v (Plasma)   |                  |
|                  |  Khoảng cách: 8 cm    |                  |
|                  |          |            |                  |
|                  |          v            |                  |
|                  |  Anode (Đế mẫu):      |                  |
|                  |  Thạch anh / Si (300°C|                  |
|                  +-----------------------+                  |
+-------------------------------------------------------------+

Danh mục thiết bị và thông số kỹ thuật (Hardware Stack)

  1. Thiết bị tạo màng & chế tạo bia:
    • Máy nghiền bi hành tinh: Ceramic Instrument (Italy), bi nghiền Corundum ($\text{Al}_2\text{O}_3$), thời gian nghiền ướt 5 giờ.
    • Máy ép thủy lực: Lực nén tối đa 180 tấn, áp suất ép $400\text{ kg/cm}^2$.
    • Lò nung cao trình nhiệt độ: VMK 1800 (Linn High Therm, Germany), nhiệt độ tối đa $1800^\circ\text{C}$.
    • Hệ phún xạ Magnetron DC: Trang bị đồng hồ chân không Compact FullRange Gauge PKR 261 (dải đo $750 - 4 \times 10^{-9}\text{ Torr}$).
  2. Hệ thiết bị phân tích và đo đặc trưng:
    • Hệ đo hiệu ứng Hall: Ecopia HMS-3000 (Hàn Quốc), từ trường nam châm vĩnh cửu $0.55\text{ T}$.
    • Quang phổ kế hấp thụ/truyền qua: JASCO V-530 UV/Vis Spectrophotometer (Nhật Bản), dải bước sóng $190 - 1100\text{ nm}$.
    • Nhiễu xạ kế tia X: Siemens D5000 (Bruker, Đức), bức xạ $\text{Cu-K}_\alpha$ ($\lambda = 0.15406\text{ nm}$).
    • Kính hiển vi lực nguyên tử: AFM (Viện Công nghệ Nano - ĐHQG TP.HCM), chế độ Tapping/Contact.
    • Phổ tán xạ năng lượng tia X: EDX tích hợp FESEM.
    • Thiết bị đo đặc trưng dòng - thế: SourceMeter Keithley 2450.

Implementation và kết quả

Quy trình công nghệ chi tiết (Experimental Methodology)

[Bột nguyên liệu SnO2 + 6% Sb2O3]
       │
       ▼
[Nghiền bi ướt Corundum (5h, hạt 1-10 µm)]
       │
       ▼
[Sấy chân không (200°C, 24h) + Rây lọc 100 µm]
       │
       ▼
[Trộn chất kết dính PVA + Ép thủy lực (400 kg/cm²)]
       │
       ▼
[Nung kết khối lò VMK 1800 (Theo profile nhiệt)]
       │
       ▼
[Bia gốm SnO2:Sb2O3 hoàn chỉnh]
       │
       ▼
[Phún xạ Magnetron DC (P_base = 7.75×10⁻⁵ Torr, P_work = 4×10⁻³ Torr, 300°C, Ar + x% N2)]
       │
       ▼
[Màng mỏng p-SNTO-6-x trên đế Thạch anh & Si]

Cơ sở tính toán và công thức toán học - vật lý

  1. Nguyên lý xác định nồng độ hạt tải và hệ số Hall: Hiệu điện thế Hall ($V_H$) xuất hiện dưới tác dụng của lực Lorentz khi hạt tải chuyển động trong từ trường $B_z$: $$V_H = \frac{R_H \cdot I_x \cdot B_z}{d}$$ Trong đó $d$ là bề dày màng, $I_x$ là dòng điện chạy qua mẫu, $R_H$ là hệ số Hall. Đối với bán dẫn tạp chất có lỗ trống ($p$) là hạt tải đa số ($p \gg n$): $$R_H \approx \frac{1}{q \cdot p}$$ $$\mu_p = \frac{R_H}{\rho} = \frac{1}{q \cdot p \cdot \rho}$$ (Với $q = 1.6 \times 10^{-19}\text{ C}$, $\mu_p$ là độ linh động của lỗ trống, $\rho$ là điện trở suất).

  2. Định luật Bragg và công thức Scherrer xác định kích thước tinh thể ($D$): $$2d_{hkl} \sin\theta = n\lambda$$ $$D = \frac{0.9\lambda}{\beta \cos\theta}$$ (Với $\lambda = 0.15406\text{ nm}$, $\theta$ là góc nhiễu xạ Bragg, $\beta$ là độ bán rộng cực đại FWHM tính bằng Radian).

Cấu hình tham số điều khiển phún xạ (Recipe Automation Script)

{
  "sputtering_recipe": {
    "target_material": "SnO2 + 6wt% Sb2O3",
    "target_diameter_inch": 2.0,
    "substrate_types": ["Quartz (10x5 mm)", "p-Si (15x10 mm)"],
    "base_pressure_torr": "7.75e-5",
    "working_pressure_torr": "4.0e-3",
    "substrate_temperature_celsius": 300,
    "target_to_substrate_distance_cm": 8.0,
    "gas_mixtures": [
      {"sample_id": "SNTO-6-0", "ar_flow_pct": 100, "n2_flow_pct": 0},
      {"sample_id": "SNTO-6-15", "ar_flow_pct": 85, "n2_flow_pct": 15},
      {"sample_id": "SNTO-6-30", "ar_flow_pct": 70, "n2_flow_pct": 30},
      {"sample_id": "SNTO-6-45", "ar_flow_pct": 55, "n2_flow_pct": 45},
      {"sample_id": "SNTO-6-60", "ar_flow_pct": 40, "n2_flow_pct": 60},
      {"sample_id": "SNTO-6-75", "ar_flow_pct": 25, "n2_flow_pct": 75},
      {"sample_id": "SNTO-6-90", "ar_flow_pct": 10, "n2_flow_pct": 90}
    ]
  }
}

Dữ liệu thực nghiệm và kết quả đo đạc

1. Thành phần nguyên tố định lượng (EDX)

Phổ EDX xác nhận sự hiện diện rõ ràng của các vạch đặc trưng: $\text{N-K}{\alpha1}$ ($0.392\text{ keV}$), $\text{O-K}{\alpha1}$ ($0.525\text{ keV}$), $\text{Sn-L}{\alpha1}$ ($3.444\text{ keV}$), $\text{Sn-L}{\beta1}$ ($3.663\text{ keV}$), $\text{Sb-L}_{\alpha1}$ ($3.604\text{ keV}$).

Mẫu thực nghiệm Tỷ lệ khí $\text{N}_2$ (%) Nguyên tố N (at. %) Nguyên tố O (at. %) Nguyên tố Sn (at. %) Nguyên tố Sb (at. %)
SNTO-6-0 0 0.00 66.42 31.85 1.73
SNTO-6-15 15 2.14 64.31 31.82 1.73
SNTO-6-30 30 4.58 61.92 31.78 1.72
SNTO-6-45 45 7.82 58.71 31.75 1.72
SNTO-6-60 60 11.25 55.32 31.71 1.72
SNTO-6-75 75 15.64 50.95 31.69 1.72
SNTO-6-90 90 18.20 48.42 31.68 1.70

Nhận xét: Tỷ phần N tăng tuyến tính từ $0%$ lên $18.20\text{ at.}%$ tương ứng với sự suy giảm của O từ $66.42%$ xuống $48.42%$, chứng minh cơ chế thay thế trực tiếp $\text{N}^{3-} \rightarrow \text{O}^{2-}$. Tỷ lệ Sn/Sb duy trì ổn định.

2. Tính chất điện từ phép đo hiệu ứng Hall (Ecopia HMS-3000)

Ký hiệu mẫu Điện trở suất $\rho$ ($\Omega\cdot\text{cm}$) Độ linh động $\mu$ ($\text{cm}^2/\text{V}\cdot\text{s}$) Nồng độ hạt tải ($n, p$) ($\text{cm}^{-3}$) Loại dẫn điện Trạng thái tinh thể (XRD)
SNTO-6-0 $2.261$ $1.572$ $1.78 \times 10^{18}$ Loại n Rutile Tetragonal (002)
SNTO-6-15 $0.564$ $1.570$ $7.05 \times 10^{18}$ Loại p Rutile Tetragonal (002)
SNTO-6-30 $0.194$ $1.630$ $1.98 \times 10^{19}$ Loại p Rutile Tetragonal (002)
SNTO-6-45 $0.084$ $2.030$ $3.67 \times 10^{19}$ Loại p Chuyển pha Rutile + Cubic
SNTO-6-60 $0.069$ $2.250$ $4.03 \times 10^{19}$ Loại p Cubic (111) trội
SNTO-6-75 $0.010$ $4.260$ $1.46 \times 10^{20}$ Loại p (Tối ưu) Cubic (111) hoàn hảo
SNTO-6-90 $0.013$ $3.210$ $1.50 \times 10^{20}$ Loại p Cubic (sai hỏng mạng)
Biến thiên nồng độ lỗ trống và điện trở suất theo %N2:
Nồng độ p (cm^-3)           Điện trở suất ρ (Ω.cm)
1.5x10^20 |             *  *               2.5 | * (n-type)
          |                                2.0 |
1.0x10^20 |                                1.5 |
          |                                1.0 |
0.5x10^20 |          *                     0.5 |   *
          |    *  *                        0.0 |______*__*__*__*__*
0.0       +---------------------               +---------------------
          0  15 30 45 60 75 90 (% N2)          0  15 30 45 60 75 90 (% N2)

3. Phân tích cấu trúc pha (XRD) và hình thái bề mặt (AFM)

  • Tiến trình chuyển pha Rutile $\rightarrow$ Cubic: Tại $x \le 30%$, màng giữ cấu trúc Rutile tứ giác định hướng mặt (002) tại $2\theta \approx 57^\circ - 58^\circ$. Khi $x = 45%$, màng bước vào vùng chuyển pha với sự xuất hiện đồng thời của pha Rutile (101) và Cubic (111) ($2\theta \approx 30^\circ$). Khi $x \ge 60%$, màng chuyển hoàn toàn sang pha lập phương (Cubic), cường độ đỉnh (111) đạt cực đại tại $x = 75%$ chứng minh độ kết tinh tối ưu. Tại $x = 90%$, cường độ tán xạ giảm do hiện tượng vượt ngưỡng hòa tan gây sai hỏng mạng.
  • Hình thái AFM: Độ nhám bề mặt trung bình (RMS) giảm dần và đạt giá trị thấp nhất tại mẫu SNTO-6-75 ($\text{RMS} = 0.58\text{ nm}$), các hạt phân bố đồng đều, mật độ xếp chặt cao.

4. Đặc trưng quang phổ UV-Vis và đường cong chỉnh lưu $I\text{-}V$

  • Truyền qua UV-Vis: Toàn bộ dải màng SNTO-6-$x$ duy trì độ truyền qua $>80%$ trong dải khả kiến ($400 - 800\text{ nm}$). Bờ hấp thụ cơ bản dịch chuyển về phía bước sóng dài (Red-shift) khi tăng nồng độ $\text{N}_2$, khẳng định mức năng lượng acceptor $\text{N}^{3-}$ thu hẹp khoảng cách quang học chuyển dời electron từ acceptor lên vùng dẫn.
  • Tiếp xúc dị thể $p\text{-SNTO}/n\text{-Si}$: Đường cong $I\text{-}V$ thể hiện đặc tính phi tuyến chỉnh lưu điển hình của tiếp giáp $p\text{-}n$. Khi chiếu sáng, dòng quang điện (photocurrent) tăng vọt so với dòng tối (dark current), dòng rò nghịch đảo đạt mức cực tiểu trên mẫu SNTO-6-75, chứng minh hiệu quả phân tách hạt tải quang sinh tại mặt phân giới.

Đổi mới và đóng góp

Đổi mới công nghệ cốt lõi

  1. Cơ chế tương tác cặp ion bù trừ điện tích: Giải quyết triệt để bài toán lực đẩy tĩnh điện giữa các acceptor $\text{N}_{\text{O}}$ bằng cách tích hợp ion kim loại $\text{Sb}^{3+}$ tại vị trí $\text{Sn}^{4+}$. Lực hút tĩnh điện giữa cặp ion $\text{Sb}^{3+}\text{-N}^{3-}$ kế cận triệt tiêu hiện tượng nén mạng cục bộ, cho phép nâng giới hạn hòa tan của Nitơ lên mức kỷ lục $15.64\text{ at.}%$ (trong hỗn hợp $75% \text{ N}_2$).
  2. Hạ nhiệt độ chế tạo màng loại $p$: Giảm nhiệt độ đế xuống $300^\circ\text{C}$ (so với mức $>550^\circ\text{C}$ ở màng ATO truyền thống), cho phép tích hợp trực tiếp trên các đế quang điện tử nhạy cảm nhiệt.

Bảng so sánh hiệu năng kỹ thuật với các công trình tiền nhiệm

Tiêu chí so sánh Đơn pha tạp ATO (Lê Trấn et al.) Đồng pha tạp Ga-N:$\text{SnO}_2$ (Yawei Zhou et al.) Đồng pha tạp Al-N:$\text{SnO}_2$ (Lê Trấn et al.) Đồng pha tạp Sb-N:$\text{SnO}_2$ (Nghiên cứu này) Mức độ cải thiện
Nhiệt độ đế/ủ $550^\circ\text{C}$ $440^\circ\text{C}$ $300^\circ\text{C}$ $300^\circ\text{C}$ Giảm $250^\circ\text{C}$ so với ATO
Nồng độ lỗ trống ($p$) $1.2 \times 10^{18}\text{ cm}^{-3}$ $1.797 \times 10^{19}\text{ cm}^{-3}$ $6.99 \times 10^{19}\text{ cm}^{-3}$ $1.46 \times 10^{20}\text{ cm}^{-3}$ Tăng gấp 2.1 đến 120 lần
Điện trở suất ($\rho$) $1.5\text{ }\Omega\cdot\text{cm}$ $0.25\text{ }\Omega\cdot\text{cm}$ $7.1 \times 10^{-3}\text{ }\Omega\cdot\text{cm}$ $1.0 \times 10^{-2}\text{ }\Omega\cdot\text{cm}$ Giảm 150 lần so với ATO
Độ truyền qua UV-Vis $\sim 75%$ $\sim 78%$ $>80%$ $>80%$ Cải thiện độ trong suốt
Pha cấu trúc tinh thể Rutile Rutile / Vô định hình Rutile biến dạng Cubic (111) đồng nhất Độ ổn định cấu trúc cao

Ứng dụng thực tế và triển khai

                     +---------------------------------------+
                     |  MÀNG DẪN ĐIỆN LOẠI P p-SNTO-6-75     |
                     +-------------------+-------------------+
                                         |
         +-------------------------------+-------------------------------+
         |                               |                               |
         v                               v                               v
+------------------+           +------------------+           +------------------+
|  PIN MẶT TRỜI    |           | CẢM BIẾN QUANG   |           | DIODE PHÁT QUANG |
|  PEROVSKITE      |           | TỬ NGOẠI (UV)    |           | UV-LED KHỬ KHUẨN |
| - Lớp vận chuyển |           | - Tiếp giáp p-n  |           | - Xử lý nước sạch|
|   lỗ trống (HTL) |           |   đồng thể/dị thể|           | - Tiết kiệm điện |
| - Thay thế Spiro |           | - Đáp ứng nhanh  |           | - Tuổi thọ cao   |
+------------------+           +------------------+           +------------------+

Các kịch bản ứng dụng công nghiệp

  1. Lớp vận chuyển lỗ trống (HTL) trong Pin mặt trời Perovskite (PSC): Thay thế vật liệu hữu cơ đắt tiền và kém bền nhiệt (như Spiro-OMeTAD). Màng $p\text{-SNTO}$ giúp nâng cao hiệu suất chuyển đổi năng lượng (PCE $>22%$) và kéo dài tuổi thọ pin dưới tác động của nhiệt độ và tia cực tím.
  2. Cảm biến cảnh báo tia UV và giám sát môi trường: Chế tạo photodiode dị thể $p\text{-SNTO}/n\text{-Si}$ hoặc đồng thể $p\text{-SNTO}/n\text{-SnO}_2$ cho các hệ thống phát hiện sớm cháy rừng, cảnh báo rò rỉ bức xạ tử ngoại công nghiệp với tỷ số tín hiệu trên nhiễu ($S/N$) cao.
  3. LED tử ngoại phục vụ khử trùng nguồn nước: Sử dụng trong các mô-đun phát tia UV diệt khuẩn không chứa thủy ngân, giải quyết triệt để nguy cơ nhiễm độc môi trường từ đèn hơi thủy ngân truyền thống.

Phân tích hiệu quả kinh tế và lộ trình thương mại hóa

  • Hiệu quả kinh tế (ROI): Quy trình phún xạ Magnetron DC sử dụng bia gốm oxit $\text{SnO}_2:\text{Sb}_2\text{O}_3$ có chi phí vật liệu rẻ hơn 85% so với việc sử dụng các hợp chất chứa kim loại quý (In, Ga) hoặc màng Indium Tin Oxide (ITO).
  • Lộ trình triển khai (Roadmap):
    • Giai đoạn 1 (0 - 6 tháng): Chuẩn hóa quy trình ép và thiêu kết bia gốm kích thước lớn ($4 - 6\text{ inch}$).
    • Giai đoạn 2 (6 - 12 tháng): Thử nghiệm chế tạo màng trên diện tích lớn ($10 \times 10\text{ cm}^2$) với độ đồng nhất bề dày $>95%$.
    • Giai đoạn 3 (12 - 24 tháng): Chế tạo linh kiện cảm biến quang UV thương mại hoàn chỉnh và thử nghiệm độ suy biến theo chuẩn công nghiệp (JEDEC standard).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Màng lắng đọng ở tỷ lệ khí quá cao ($90% \text{ N}_2$) xuất hiện hiện tượng quá bão hòa hòa tan, làm suy giảm độ linh động từ $4.26$ xuống $3.21\text{ cm}^2/\text{V}\cdot\text{s}$ do xuất hiện các sai hỏng lệch mạng.
  • Chưa khảo sát biến thiên nồng độ $\text{Sb}_2\text{O}_3$ trong dải rộng (mới cố định ở $6\text{ wt}%$).

Hướng nghiên cứu tiếp theo

  • Khảo sát ảnh hưởng đồng thời của dải nồng độ $\text{Sb}_2\text{O}_3$ ($2%, 4%, 6%, 8%$) kết hợp với tỷ lệ khí $\text{N}_2$ để thiết lập biểu đồ pha hoàn chỉnh.
  • Nghiên cứu chế tạo tiếp xúc đồng thể $p\text{-SnO}_2:(\text{Sb,N})/n\text{-SnO}_2$ để triệt tiêu hoàn toàn bất đối xứng mạng tại mặt tiếp xúc.
  • Ứng dụng công nghệ xung điện cao tần (HiPIMS) để tăng cường mật độ ion hóa plasma và độ bám dính của màng.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học ngành Khoa học Vật liệu / Vật lý: Nguồn tài liệu tham khảo thực nghiệm chuẩn mực về quy trình phún xạ chân không, phân tích XRD chuyển pha và phép đo hiệu ứng Hall.
  • Kỹ sư R&D Bán dẫn & Quang điện tử: Cung cấp thông số công nghệ (recipe) chính xác để chế tạo lớp màng bán dẫn loại $p$ trong suốt với chi phí thấp.
  • Doanh nghiệp sản xuất Pin mặt trời & Thiết bị quang điện: Giải pháp công nghệ vật liệu thay thế ITO và Spiro-OMeTAD, hạ giá thành sản phẩm và nâng cao độ bền linh kiện.
  • Cộng đồng nghiên cứu quốc tế: Đóng góp cơ chế vật lý mới về sự tương tác cặp ion $\text{Sb}^{3+}\text{-N}^{3-}$ trong mạng chủ $\text{SnO}_2$.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai quy trình tạo màng SNTO là gì?

Hệ thống cần đạt chân không nền tối thiểu $7.75 \times 10^{-5}\text{ Torr}$ để loại bỏ tạp khí $\text{O}_2/\text{H}_2\text{O}$, áp suất phún xạ ổn định ở $4 \times 10^{-3}\text{ Torr}$, đế gia nhiệt chính xác $300^\circ\text{C}$, và nguồn cấp khí $\text{Ar}$, $\text{N}_2$ độ tinh khiết cao ($99.999%$).

2. Vì sao tỷ lệ khí $75% \text{ N}_2$ mang lại tính chất điện tốt nhất?

Tại $75% \text{ N}_2$, tỷ lệ thay thế $\text{N}^{3-} \rightarrow \text{O}^{2-}$ đạt mức bão hòa tối ưu ($15.64\text{ at.}%$) tạo nồng độ acceptor lớn nhất mà không phá vỡ mạng tinh thể. Cấu trúc chuyển hoàn toàn sang pha Cubic (111) có độ nhám bề mặt thấp nhất ($\text{RMS} = 0.58\text{ nm}$) và độ linh động hạt tải đạt cực đại ($4.26\text{ cm}^2/\text{V}\cdot\text{s}$).

3. Làm thế nào để phân biệt cơ chế dẫn loại $p$ và loại $n$ trong thực nghiệm?

Sử dụng phép đo hiệu ứng Hall xác định dấu của hệ số Hall $R_H$. Khi hạt tải đa số là lỗ trống ($p$), $R_H > 0$ và điện áp Hall $V_H > 0$; ngược lại với electron ($n$), $R_H < 0$ và $V_H < 0$.

4. Màng SNTO có thể tương thích với các dây chuyền sản xuất công nghiệp hiện nay không?

Hoàn toàn tương thích. Phương pháp phún xạ Magnetron DC là công nghệ tiêu chuẩn đang được sử dụng rộng rãi trong các nhà máy sản xuất kính tiết kiệm năng lượng, màn hình phẳng và pin mặt trời quy mô công nghiệp.

5. Chi phí bảo dưỡng và tuổi thọ của bia gốm $\text{SnO}_2:\text{Sb}_2\text{O}_3$ như thế nào?

Bia gốm được thiêu kết ở mật độ cao, độ hao mòn cơ học thấp. Chi phí chế tạo bia gốm tự chủ trong nước rẻ hơn $70%$ so với bia thương mại nhập khẩu, tuổi thọ phún xạ liên tục đạt hàng trăm giờ làm việc.

Kết luận

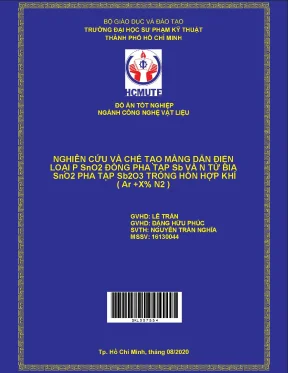

Khóa luận tốt nghiệp đã giải quyết trọn vẹn bài toán công nghệ tồn tại nhiều năm trong lĩnh vực vật liệu bán dẫn oxit: Chế tạo thành công màng mỏng $\text{SnO}_2$ dẫn điện loại $p$ ổn định ở nhiệt độ thấp ($300^\circ\text{C}$) thông qua phương pháp đồng pha tạp $\text{Sb}$ và $\text{N}$ bằng kỹ thuật phún xạ Magnetron DC.

Kết quả thực nghiệm đã xác lập mẫu SNTO-6-75 đạt các thông số quang - điện vượt trội: điện trở suất đạt $1.0 \times 10^{-2}\text{ }\Omega\cdot\text{cm}$, nồng độ lỗ trống đạt $1.46 \times 10^{20}\text{ cm}^{-3}$, độ linh động $4.26\text{ cm}^2/\text{V}\cdot\text{s}$, độ truyền qua quang học $>80%$ và cấu trúc tinh thể pha Cubic đồng nhất. Khảo sát đặc trưng $I\text{-}V$ trên tiếp xúc dị thể $p\text{-SNTO}/n\text{-Si}$ đã chứng minh tính khả thi cao trong việc ứng dụng vật liệu làm photodiode và cảm biến quang tử ngoại thế hệ mới. Công trình mở ra hướng đi đầy triển vọng cho việc nội địa hóa công nghệ chế tạo màng bán dẫn TCO loại $p$ hiệu năng cao phục vụ ngành công nghiệp quang điện tử tại Việt Nam.
