Tổng quan nghiên cứu

Trong lĩnh vực vật liệu bán dẫn II-VI, nano tinh thể (NC) CdxZn1-xS đóng vai trò quan trọng nhờ khả năng điều chỉnh năng lượng vùng cấm và màu phát xạ thông qua biến đổi kích thước và thành phần hợp kim. Theo ước tính, việc pha tạp kim loại chuyển tiếp như Cu vào NC bán dẫn này mở ra tiềm năng ứng dụng trong diode phát quang, cảm biến hóa học và sinh học, cũng như các linh kiện quang điện tử. Tuy nhiên, ảnh hưởng của tạp Cu đến tính chất quang của NC CdxZn1-xS vẫn chưa được hiểu rõ, đặc biệt về trạng thái oxy hóa của Cu, vị trí mức năng lượng trong vùng cấm, và cơ chế dịch chuyển phổ hấp thụ và quang huỳnh quang (PL).

Mục tiêu nghiên cứu là làm sáng tỏ bản chất hiện tượng dịch các phổ hấp thụ và PL của NC CdxZn1-xS khi pha tạp Cu, đồng thời khảo sát ảnh hưởng của hàm lượng tạp Cu (0,2% - 1,5%) đến hình dạng, kích thước, cấu trúc tinh thể và đặc trưng quang phổ của NC. Phạm vi nghiên cứu tập trung vào các mẫu NC có hàm lượng thành phần Cd trong khoảng 0 < x < 1, được chế tạo trong điều kiện công nghệ đồng nhất.

Nghiên cứu có ý nghĩa quan trọng trong việc phát triển vật liệu bán dẫn pha tạp có tính chất quang phù hợp cho các ứng dụng quang điện tử và sinh học, đồng thời góp phần làm rõ các cơ chế vật lý liên quan đến pha tạp kim loại chuyển tiếp trong NC bán dẫn II-VI.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

  • Hiệu ứng giam giữ lượng tử: Giải thích sự thay đổi năng lượng vùng cấm của NC bán dẫn khi kích thước hạt giảm, ảnh hưởng đến tính chất quang.
  • Định luật Vegard và hiệu ứng bowing: Mô tả sự thay đổi hằng số mạng tinh thể và năng lượng vùng cấm theo hàm lượng thành phần hợp kim CdxZn1-xS.
  • Hiệu ứng Urbach và Moss-Burstein: Giải thích sự dịch chuyển phổ hấp thụ do các mức năng lượng tạp chất và sự chiếm chỗ trạng thái dẫn bởi điện tử dư thừa.
  • Tương tác trao đổi sp-d: Mô tả ảnh hưởng của ion kim loại chuyển tiếp đến cấu trúc vùng năng lượng và tính chất quang của NC.
  • Cơ chế phát xạ quang huỳnh quang: Bao gồm phát xạ exciton, phát xạ tạp chất (ion Cu), và phát xạ từ các trạng thái bề mặt/sai hỏng.

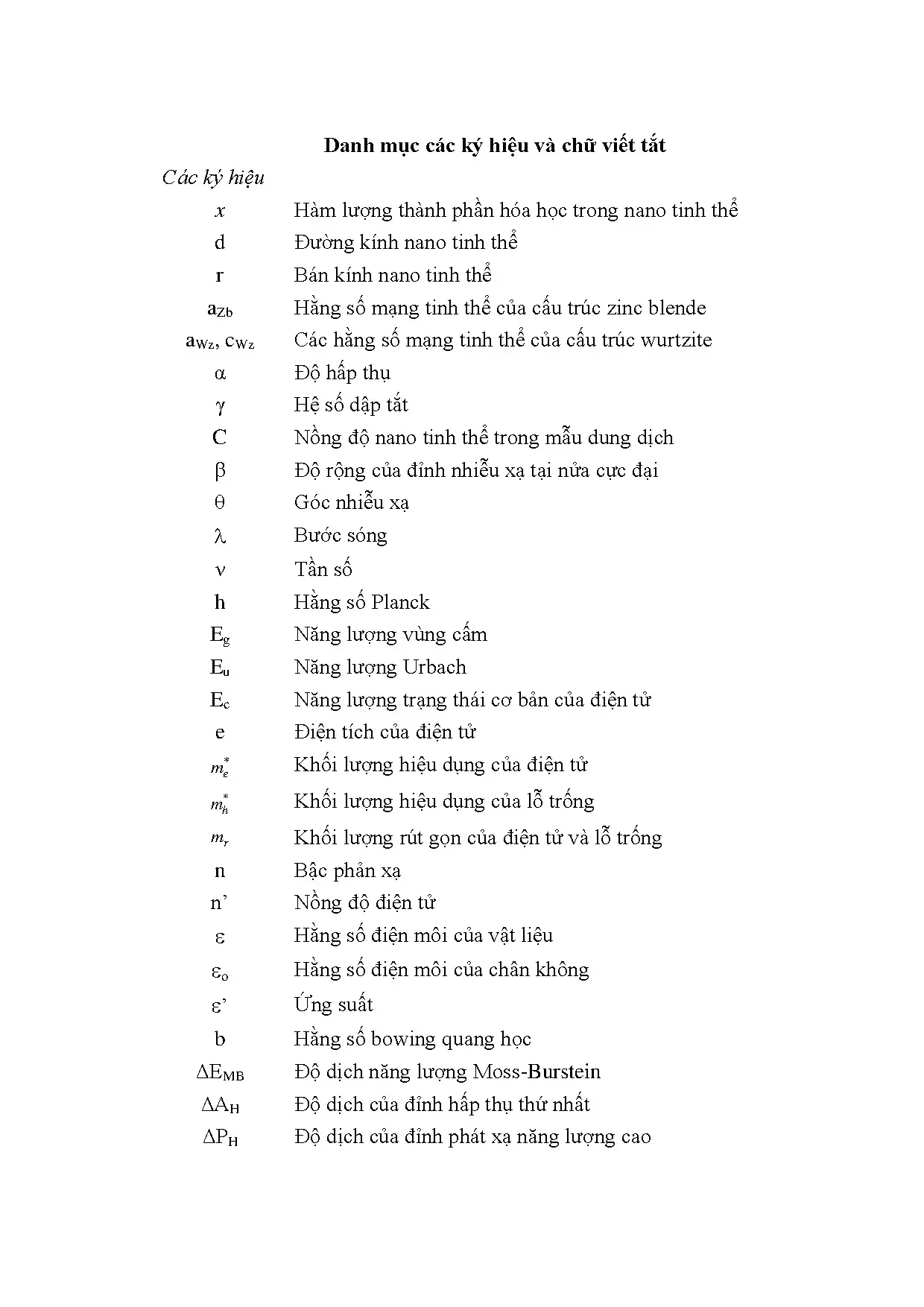

Các khái niệm chính gồm: năng lượng vùng cấm (Eg), độ hấp thụ (α), tỉ lệ pha cấu trúc zinc blende (Zb) và wurtzite (Wz), hiệu suất lượng tử quang huỳnh quang, và các trạng thái kích thích trong NC.

Phương pháp nghiên cứu

Nguồn dữ liệu thu thập từ các mẫu NC CdxZn1-xS không pha tạp và pha tạp Cu với hàm lượng tạp từ 0,2% đến 1,5%, chế tạo bằng phương pháp hóa ướt trong hệ phản ứng ODE-SA tại nhiệt độ 280°C, thời gian phản ứng 5-10 phút. Các mẫu có hàm lượng Cd thay đổi trong khoảng 0,3 đến 0,7.

Phương pháp phân tích bao gồm:

  • Hiển vi điện tử truyền qua (TEM, HRTEM): Xác định hình dạng, kích thước và vi cấu trúc NC.
  • Phổ tán sắc năng lượng tia X (EDX) và phổ hấp thụ nguyên tử (AAS): Định lượng hàm lượng các nguyên tố Cd, Zn, Cu trong NC.
  • Nhiễu xạ tia X (XRD) và phân tích Rietveld: Xác định cấu trúc tinh thể, tỉ lệ pha Zb và Wz, và hằng số mạng tinh thể.
  • Phổ hấp thụ UV-Vis: Xác định năng lượng vùng cấm quang và các đặc trưng hấp thụ.
  • Phổ quang huỳnh quang (PL) và PL phụ thuộc công suất kích thích: Nghiên cứu cơ chế phát xạ và ảnh hưởng của tạp Cu đến đặc trưng quang.

Cỡ mẫu khoảng 300 hạt NC được phân tích để đảm bảo tính đại diện. Phương pháp chọn mẫu và phân tích được thiết kế nhằm so sánh trực tiếp giữa các mẫu không pha tạp và pha tạp Cu trong điều kiện đồng nhất.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của tạp Cu đến kích thước và hình dạng NC: Kích thước trung bình của NC CdxZn1-xS dao động từ 4,5 nm đến 7,2 nm tùy theo hàm lượng Cd, không bị ảnh hưởng đáng kể bởi tạp Cu trong khoảng 0% - 1,5%. Các NC đều có dạng cầu với biên hạt rõ ràng.

  2. Cấu trúc tinh thể và tỉ lệ pha Zb-Wz: Các NC có cấu trúc hỗn hợp gồm pha zinc blende (Zb) và wurtzite (Wz). Sự pha tạp Cu làm tăng nhẹ hằng số mạng tinh thể và thúc đẩy chuyển pha từ Zb sang Wz, với tỉ lệ pha Wz tăng từ 41% lên 55% khi hàm lượng Cu tăng từ 0% đến 1,5%.

  3. Đặc trưng quang phổ hấp thụ và PL: Pha tạp Cu gây dịch xanh đỉnh hấp thụ exciton thứ nhất từ 2,92 eV lên 3,01 eV và đỉnh phát xạ bờ vùng từ 2,77 eV lên 2,85 eV. Đồng thời, cường độ dải phát xạ năng lượng thấp tăng mạnh, biểu thị sự xuất hiện các trạng thái phát xạ mới liên quan đến Cu.

  4. Ảnh hưởng của công suất kích thích đến PL: Mẫu không pha tạp có sự tăng cường độ phát xạ bờ vùng rõ rệt khi tăng công suất kích thích, trong khi mẫu pha tạp Cu có sự giảm tỉ lệ cường độ phát xạ bờ vùng so với dải phát xạ năng lượng thấp, cho thấy kênh tái hợp phát xạ qua tâm Cu làm giảm sự tái chuẩn hóa vùng cấm.

Thảo luận kết quả

Sự không thay đổi kích thước NC khi pha tạp Cu cho thấy hiện tượng dịch xanh phổ hấp thụ và PL không phải do hiệu ứng giam giữ lượng tử kích thước. Sự tăng tỉ lệ pha Wz khi có Cu phản ánh ảnh hưởng của tạp Cu đến cấu trúc tinh thể, có thể do sự khác biệt bán kính ion Cu2+ so với Zn2+ và Cd2+, gây ứng suất cục bộ và thúc đẩy chuyển pha.

Hiện tượng dịch xanh phổ hấp thụ được giải thích không phải do tương tác trao đổi sp-d (vốn làm hẹp vùng cấm), mà có thể liên quan đến hiệu ứng Moss-Burstein do sự tăng nồng độ điện tử hoặc sự tái chuẩn hóa vùng cấm yếu hơn trong mẫu pha tạp Cu. Sự tăng cường độ phát xạ dải thấp trong PL của mẫu pha tạp Cu cho thấy sự xuất hiện các trạng thái phát xạ tạp Cu, có thể là do mức năng lượng d của Cu nằm trong vùng cấm, tham gia vào quá trình tái hợp phát xạ.

Phổ PL phụ thuộc công suất kích thích cho thấy kênh tái hợp qua tâm Cu làm giảm mật độ hạt tải trong vùng dẫn và hóa trị, làm giảm sự tái chuẩn hóa vùng cấm so với mẫu không pha tạp. Các kết quả này phù hợp với các nghiên cứu trước đây về cơ chế phát xạ tạp Cu và ảnh hưởng của tạp Cu đến đặc trưng quang của NC bán dẫn II-VI.

Dữ liệu có thể được trình bày qua các biểu đồ phân bố kích thước NC, giản đồ XRD tách pha Zb và Wz, phổ hấp thụ UV-Vis và PL với các mức công suất kích thích khác nhau, cũng như bảng so sánh tỉ lệ pha và năng lượng dịch chuyển theo hàm lượng Cu.

Đề xuất và khuyến nghị

  1. Tối ưu hóa hàm lượng tạp Cu: Khuyến nghị duy trì hàm lượng Cu trong khoảng 0,2% - 1,0% để cân bằng giữa sự ổn định cấu trúc và tăng cường đặc trưng quang, nhằm đạt hiệu suất lượng tử quang huỳnh quang cao nhất. Thời gian thực hiện: 6-12 tháng, chủ thể: nhóm nghiên cứu vật liệu bán dẫn.

  2. Phát triển kỹ thuật chế tạo NC với phân bố thành phần đồng đều: Áp dụng phương pháp bơm dung dịch tiền chất từng bước để giảm thiểu sự phân bố không đồng đều thành phần Cd/Zn và Cu, nâng cao chất lượng NC. Thời gian: 12 tháng, chủ thể: phòng thí nghiệm công nghệ hóa học.

  3. Khảo sát sâu hơn về trạng thái oxy hóa và vị trí mức năng lượng của Cu: Sử dụng các kỹ thuật phổ cộng hưởng spin điện tử (ESR) và quang phổ hấp thụ để xác định chính xác trạng thái hóa trị và vị trí mức năng lượng của Cu trong NC. Thời gian: 12-18 tháng, chủ thể: nhóm nghiên cứu quang phổ vật liệu.

  4. Ứng dụng NC CdxZn1-xS:Cu trong linh kiện quang điện tử và cảm biến: Thử nghiệm tích hợp NC vào diode phát quang và cảm biến sinh học để đánh giá hiệu suất thực tế, từ đó điều chỉnh công thức và quy trình chế tạo. Thời gian: 18-24 tháng, chủ thể: phòng thí nghiệm ứng dụng công nghệ nano.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu bán dẫn nano: Có thể sử dụng kết quả để phát triển các vật liệu bán dẫn pha tạp với tính chất quang tùy chỉnh, phục vụ nghiên cứu cơ bản và ứng dụng.

  2. Kỹ sư công nghệ chế tạo linh kiện quang điện tử: Áp dụng kiến thức về ảnh hưởng của tạp Cu để thiết kế linh kiện phát quang có hiệu suất cao và ổn định.

  3. Chuyên gia phát triển cảm biến sinh học và hóa học: Tận dụng đặc tính phát xạ tạp Cu để phát triển cảm biến nhạy và chọn lọc trong môi trường phức tạp.

  4. Sinh viên và học giả ngành vật lý vật liệu và hóa học vật liệu: Tham khảo phương pháp nghiên cứu, phân tích dữ liệu và cách trình bày kết quả trong luận văn thạc sĩ chuyên sâu.

Câu hỏi thường gặp

  1. Tại sao pha tạp Cu không làm thay đổi kích thước nano tinh thể?
    Phân tích TEM cho thấy kích thước NC không đổi khi hàm lượng Cu ≤ 1%, do Cu chủ yếu ảnh hưởng đến cấu trúc tinh thể và trạng thái điện tử mà không làm thay đổi quá trình tăng trưởng hạt.

  2. Sự dịch chuyển phổ hấp thụ và PL do tạp Cu có nguyên nhân gì?
    Dịch xanh phổ hấp thụ và PL không phải do kích thước mà do hiệu ứng Moss-Burstein và sự thay đổi cấu trúc pha, cũng như sự xuất hiện các mức năng lượng tạp Cu trong vùng cấm.

  3. Làm thế nào để xác định tỉ lệ pha Zb và Wz trong NC?
    Phân tích Rietveld trên giản đồ XRD cho phép tách riêng các pha Zb và Wz, từ đó tính toán tỉ lệ phần trăm pha dựa trên cường độ tích phân các đỉnh nhiễu xạ.

  4. Tại sao phát xạ tạp Cu có dải phổ rộng?
    Dải phát xạ rộng do sự tương tác phonon với mạng tinh thể và sự phân bố vị trí ion Cu khác nhau trong mạng, tạo ra các trường tinh thể không đồng nhất.

  5. Ứng dụng thực tế của NC CdxZn1-xS:Cu là gì?
    NC này có thể dùng trong diode phát quang, cảm biến sinh học, và các thiết bị quang điện tử nhờ khả năng điều chỉnh bước sóng phát xạ và độ ổn định quang cao.

Kết luận

  • Đã chế tạo thành công các mẫu NC CdxZn1-xS pha tạp Cu với phân bố thành phần đồng đều và kích thước ổn định trong khoảng 4,5 - 7,2 nm.
  • Pha tạp Cu làm tăng tỉ lệ pha cấu trúc Wz và gây dịch xanh phổ hấp thụ và PL, không liên quan đến thay đổi kích thước hạt.
  • Phổ PL phụ thuộc công suất kích thích cho thấy kênh tái hợp phát xạ qua tâm Cu làm giảm sự tái chuẩn hóa vùng cấm.
  • Kết quả nghiên cứu làm sáng tỏ cơ chế ảnh hưởng của tạp Cu đến tính chất quang của NC bán dẫn II-VI, mở hướng phát triển vật liệu quang điện tử mới.
  • Đề xuất các hướng nghiên cứu tiếp theo bao gồm khảo sát trạng thái oxy hóa Cu, tối ưu hóa hàm lượng tạp và ứng dụng NC trong linh kiện quang học.

Để tiếp tục phát triển nghiên cứu, nhóm nghiên cứu khuyến khích áp dụng các kỹ thuật phổ hiện đại và mở rộng ứng dụng NC CdxZn1-xS:Cu trong các thiết bị quang điện tử và cảm biến sinh học. Hành động tiếp theo là triển khai các đề xuất nhằm nâng cao hiệu suất và độ ổn định của vật liệu.
