Tổng quan về luận án

Sự phát triển vượt bậc của công nghệ vi điện tử bán dẫn đang tiếp cận giới hạn vật lý khắc nghiệt theo cảnh báo từ Tổ chức Lộ trình Công nghệ Quốc tế cho Vật liệu Bán dẫn (ITRS). Nhu cầu thu nhỏ kích thước linh kiện bán dẫn xuống thang nanomet đặt ra thách thức cấp bách: tìm kiếm các cấu trúc vật liệu mới nhằm thay thế công nghệ nền silicon truyền thống. Kể từ khi graphene được khám phá, các hệ vật liệu hai chiều (2D) và dải nano một chiều (1D) với cấu trúc mạng tổ ong (hexagon) đã mở ra cuộc cách mạng vật liệu. Tuy nhiên, rào cản lớn nhất của graphene chính là vùng cấm bằng 0 ($E_g = 0\text{ eV}$), làm suy giảm tỷ số bật/tắt ($I_{on}/I_{off}$) khi ứng dụng vào transistor hiệu ứng trường. Nhằm vượt qua điểm nghẽn này, định hướng chuyển đổi hình học mạng tinh thể từ vòng sáu cạnh sang liên kết ngũ giác (pentagon) đã chứng minh tiềm năng đột phá trong việc mở rộng vùng cấm tự nhiên mà vẫn bảo toàn độ bền cơ nhiệt cao.

Mặc dù các cấu trúc tiền thân hai chiều như Penta-graphene (PG), Penta-silicene dicarbide (p-SiC2) và Penta-P2C (p-P2C) thuộc nhóm đối xứng không gian $P\bar{4}2_1m$ đã được đề xuất lý thuyết, các hiểu biết toàn diện về tính chất điện tử và cơ chế truyền dẫn lượng tử khi các hệ này được cắt thành dải nano ngũ giác có hai biên răng cưa (Sawtooth-edged nanoribbons: PG-SS, p-SiC2-SS, p-P2C-SS) vẫn còn phân mảnh. Đặc biệt, câu hỏi cơ bản về vai trò cấu trúc của các lớp nguyên tử lai hóa $sp^2$ và $sp^3$ đối với sự phân bố hàm sóng và hiện tượng hấp phụ phân tử khí vẫn là một khoảng trống nghiên cứu (research gap) trọng yếu.

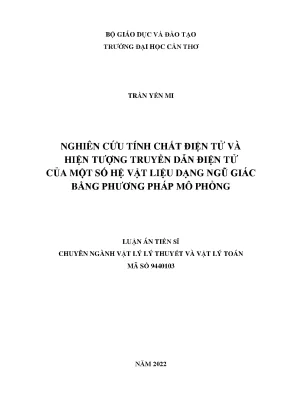

Luận án tiến sĩ chuyên ngành Vật lý lý thuyết và Vật lý toán (Mã số: 9440103) của nghiên cứu sinh Trần Yến Mi, dưới sự hướng dẫn của PGS. Nguyễn Thành Tiên và TS. Đặng Minh Triết tại Trường Đại học Cần Thơ (2022), với tiêu đề "Nghiên cứu tính chất điện tử và hiện tượng truyền dẫn điện tử của một số hệ vật liệu dạng ngũ giác bằng phương pháp mô phỏng", giải quyết ba câu hỏi nghiên cứu cốt lõi:

  1. Câu hỏi 1 (Q1): Mức độ ổn định nhiệt động học, đặc trưng cấu trúc vùng năng lượng và mật độ trạng thái điện tử của dải nano p-SiC2-SS, p-P2C-SS biến thiên như thế nào theo bề rộng dải $W$?
  2. Câu hỏi 2 (Q2): Khi thay thế tuần tự các nguyên tử lai hóa $sp^2$ và $sp^3$ trong chuỗi đồng hình PG-SS, p-SiC2-SS và p-P2C-SS, tính chất điện tử và hệ số truyền qua $T(E)$ thay đổi ra sao dưới cơ chế tán xạ lượng tử?
  3. Câu hỏi 3 (Q3): Khả năng hấp phụ các phân tử khí độc hại (CO, $\text{CO}_2$, $\text{NH}_3$) tác động như thế nào đến sự tái phân bố điện tích và phổ truyền dẫn điện tử của mô hình linh kiện PG-SS?

Tương ứng với các câu hỏi trên, luận án thiết lập ba giả thuyết khoa học:

  1. Giả thuyết 1 (H1): Việc trung hòa các liên kết dư tại hai biên răng cưa bằng nguyên tử Hydro (H) sẽ triệt tiêu từ tính cục bộ, tạo cấu trúc phẳng ổn định và thiết lập một vùng cấm xiên (indirect band gap) trung bình trong dải nano.
  2. Giả thuyết 2 (H2): Các orbital $p$ của nguyên tử lai hóa $sp^2$ nằm tại hai lớp ngoài cùng quyết định trạng thái dẫn tại cực tiểu vùng dẫn (CBM) và chi phối trực tiếp hệ số truyền qua $T(E)$.
  3. Giả thuyết 3 (H3): Hiện tượng hấp phụ khí trên liên kết $sp^2-sp^2$ làm biến điệu mật độ trạng thái lân cận mức Fermi ($E_f$), trong đó tương tác vật lý (physisorption) với $\text{NH}_3$ bảo toàn khả năng tái phục hồi của cảm biến.

Khung lý thuyết của nghiên cứu tích hợp Lý thuyết phiếm hàm mật độ điện tử (DFT) và Phương pháp Hàm Green không cân bằng (NEGF). Luận án khảo sát phạm vi bề rộng dải $W$ từ 4 đến 16 dải nguyên tử với cấu trúc siêu ô cơ sở tuần hoàn, xác lập nền tảng tính toán vững chắc cho các ứng dụng cảm biến khí và linh kiện nano tương lai.

Literature Review và Positioning

Lịch sử nghiên cứu vật liệu cấu trúc nano carbon ghi nhận bước nhảy vọt từ các cụm không chiều như Buckyball $C_{60}$ của Kroto et al. (1985) đến vật liệu đơn lớp graphene 2D của Novoselov và Geim (2004). Mối tương quan chặt chẽ giữa tính đối xứng hình học và cấu trúc dải năng lượng đã thúc đẩy Olson et al. (2006) và Van et al. (2010) dự đoán các mạng tinh thể không chứa vòng lục giác. Năm 2015, Shunlong Zhang et al. cùng Houlong L. Zhuang et al. đã tạo ra bước đột phá khi công bố mô hình Penta-graphene (PG) hai chiều với cấu trúc nhấp nhô ba lớp nguyên tử thuộc nhóm đối xứng $P\bar{4}2_1m$, sở hữu vùng cấm thẳng ảo và độ bền nhiệt lên đến 1000 K.

Tiếp nối PG, các nghiên cứu mở rộng sang vật liệu dị nguyên tử dạng ngũ giác xuất hiện. Alejandro Lopez-Bezanilla et al. (2015) và Liu et al. (2018) đã chứng minh độ ổn định nhiệt động và cơ học của Penta-silicene dicarbide (p-SiC2). Đến năm 2018, Mosayeb Naseri et al. lần đầu tiên dự đoán cấu trúc Penta-P2C (p-P2C). Tuy nhiên, một tranh luận học thuật kéo dài xoay quanh độ lớn vùng cấm của các cấu trúc 2D này khi sử dụng các phiếm hàm tương quan trao đổi khác nhau:

  • Đối với PG: phiếm hàm GGA-PBE của Perdew, Burke và Ernzerhof (1996) cho giá trị $E_g \approx 2.22\text{ eV}$, trong khi phiếm hàm lai hóa HSE06 dự đoán $E_g \approx 3.25\text{ eV}$ (Shunlong Zhang et al., 2015).
  • Đối với p-SiC2: GGA-PBE cho $E_g \approx 1.35\text{ eV}$, nhưng HSE06 lại cho kết quả $E_g \approx 2.85\text{ eV}$ (Alejandro Lopez-Bezanilla et al., 2015).

Khi chuyển từ cấu trúc 2D sang dải nano 1D, các công trình của Rajbanshi et al. (2016), Yuan et al. (2017) và Wu et al. (2018) chỉ ra rằng trong bốn cấu hình biên của PGNR (PG-AA, PG-ZZ, PG-ZA, PG-SS), cấu hình PG-SS với biên răng cưa được thụ động hóa bởi Hydro là bền vững nhất và sở hữu đặc tính phân tách không gian độc đáo giữa cực đại vùng hóa trị (VBM) và cực tiểu vùng dẫn (CBM). Đối với dải nano p-SiC2-NR, Liu et al. (2018) đã khảo sát các dải dạng buckle-SiC2-pentagon với biên CH, $\text{CH}_2$, SiH, $\text{SiH}_2$ và ghi nhận một số cấu trúc thể hiện tính kim loại. Đến năm 2020, Correa et al. so sánh ba dạng SiC2-SS, SiC2-AA và SiC2-ZZ, khẳng định chỉ riêng p-SiC2-SS giữ được tính bán dẫn vùng cấm xiên, cấu trúc phẳng và phi từ tính.

Luận án này định vị chính xác khoảng trống tri thức: chưa có công trình nào thực hiện so sánh đối chuẩn đồng bộ về tính chất điện tử và truyền dẫn lượng tử giữa ba hệ dải nano ngũ giác biên răng cưa cùng nhóm đối xứng (PG-SS, p-SiC2-SS, p-P2C-SS), đồng thời chưa làm rõ cơ chế biến điệu truyền dẫn NEGF-DFT khi có sự hấp phụ phân tử khí bề mặt trên đế PG-SS.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng Lý thuyết phiếm hàm mật độ điện tử (Kohn & Sham, 1965) và Lý thuyết truyền dẫn Landauer-Büttiker (Landauer, 1957; Büttiker, 1986) cho các hệ vật liệu thấp chiều không đẳng hướng dạng ngũ giác. Nghiên cứu mang lại những đóng góp lý thuyết nền tảng:

  • Làm sáng tỏ quy luật phân bố orbital: Chứng minh tường minh rằng tính chất điện tử biên không chi phối tuyệt đối trạng thái dẫn CBM; ngược lại, trạng thái CBM tập trung chủ yếu tại vùng trung tâm của dải nano và xuất phát từ các orbital $p$ của nguyên tử lai hóa $sp^2$.
  • Xác lập mối liên hệ cấu trúc - truyền dẫn: Đưa ra bằng chứng lượng tử cho thấy việc thay thế nguyên tử lai hóa $sp^3$ ở lớp giữa (từ C1 trong PG-SS sang Si trong p-SiC2-SS) hoặc nguyên tử lai hóa $sp^2$ ở hai lớp biên ngoài (từ C2 trong PG-SS sang P trong p-P2C-SS) sẽ tái định hình hoàn toàn cấu trúc dải năng lượng và phổ truyền qua $T(E)$, dù cả ba hệ đều duy trì nhóm đối xứng $P\bar{4}2_1m$.
  • Cơ chế tương tác hấp phụ khí: Xác lập mô hình chuyển dịch điện tích giữa phân tử khí và dải nano ngũ giác, chỉ rõ sự khác biệt bản chất giữa hấp phụ hóa học tạo liên kết cộng hóa trị yếu và hấp phụ vật lý qua lực Van der Waals thuần túy.

Khung phân tích độc đáo

Khung phân tích của luận án kết hợp đa phương pháp giải tích số và mô phỏng lượng tử từ nguyên lý ban đầu:

  1. Lý thuyết phiếm hàm mật độ điện tử (DFT): Sử dụng gần đúng đoạn nhiệt Born-Oppenheimer và mô hình Kohn-Sham giải hệ phương trình tự nhất quán (SCF), xác định cấu trúc hình học tối ưu, phổ tán xạ phonon và năng lượng hình thành ($E_{form}$).
  2. Hiệu chỉnh tương tác phân tán Van der Waals (DFT-D2): Bổ sung thế năng hiệu chỉnh Grimme (2010) với hàm tắt dần $f_{dmp}(R_{ij})$ vào phiếm hàm năng lượng tổng: $$E_{tot} = E_{DFT} + E_{disp}$$
  3. Phương pháp Hàm Green không cân bằng (NEGF): Kết hợp ma trận mật độ Kohn-Sham với phương trình Dyson để xác định hàm Green chậm $G_C^R(E)$ và hàm Green sớm $G_C^A(E)$ của vùng trung tâm linh kiện hai đầu cực: $$T(E) = \text{Tr}\left[\Gamma_L(E) G_C^R(E) \Gamma_R(E) G_C^A(E)\right]$$

Điều kiện biên nghiên cứu được xác định nghiêm ngặt: các liên kết dư tại biên răng cưa luôn được bão hòa bằng nguyên tử Hydro, nhiệt độ khảo sát chuẩn $0\text{ K}$, không áp điện thế ngoài ($V_b = 0\text{ V}$), nhằm cô lập hoàn toàn các hiệu ứng nội tại của cấu trúc tinh thể.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ thế giới quan thực chứng (positivism) với cách tiếp cận suy diễn chặt chẽ dựa trên các nguyên lý cơ bản của Cơ học lượng tử (Ab initio / First-principles calculations). Thiết kế nghiên cứu đa tầng bao gồm:

  • Cấp độ 2D (Precursors): Khảo sát cấu trúc mạng tinh thể đơn lớp PG, p-SiC2, p-P2C để thiết lập các thông số chuẩn hóa (hằng số mạng $a$, độ gồ ghề $h$, góc liên kết).
  • Cấp độ 1D (Nanoribbons): Khảo sát các dải nano PG-SS, p-SiC2-SS ($W = 4, 8, 12, 16$) và p-P2C-SS ($W = 8, 9, 10$).
  • Cấp độ linh kiện nano (Device configuration): Thiết lập mô hình linh kiện hai đầu cực gồm Điện cực trái (Left Electrode - L), Vùng trung tâm (Central Region - C) và Điện cực phải (Right Electrode - R).

Quy trình nghiên cứu rigorous

Quy trình tính toán số được kiểm soát nghiêm ngặt qua các bước:

  1. Tối ưu hóa cấu trúc hình học: Sử dụng thuật toán Quasi-Newton kết hợp định lý Hellmann-Feynman để triệt tiêu lực tác dụng lên từng nguyên tử cho đến khi lực dư nhỏ hơn $0.01\text{ eV/\AA}$ và ứng suất tổng nhỏ hơn $0.001\text{ eV/\AA}^3$.
  2. Đánh giá độ bền động học: Tính toán phổ tán xạ phonon trên toàn bộ vùng Brillouin thứ nhất tối giản ($\Gamma - X - M$ cho hệ 2D và $\Gamma - Z$ cho dải 1D) nhằm chứng minh không tồn tại các nhánh phonon có tần số âm (tần số ảo), đảm bảo mạng tinh thể hoàn toàn ổn định nhiệt động học.
  3. Bộ hàm cơ sở và giả thế: Áp dụng phương pháp tổ hợp tuyến tính các orbital nguyên tử (LCAO) với bộ hàm cơ sở phân cực kép (Double Zeta Polarized - DZP). Tương tác giữa điện tử hóa trị và cấu trúc lõi được mô tả bằng giả thế chuẩn hóa bảo toàn chuẩn (Norm-conserving pseudopotentials).
  4. Lấy mẫu không gian K: Sử dụng lưới Monkhorst-Pack với mật độ điểm $k$ được kiểm chứng hội tụ năng lượng ($1 \times 1 \times 100$ dọc theo trục tuần hoàn của dải nano 1D).

Data và phân tích

Toàn bộ dữ liệu số mô phỏng được thực thi trên gói phần mềm lượng tử chuyên dụng Atomistix ToolKit (ATK) kết hợp phần mềm phân tích thống kê Origin:

  • Phân tích mật độ trạng thái (DOS và PDOS): Tách biệt đóng góp của từng orbital nguyên tử ($s, p_x, p_y, p_z$) của các nguyên tử nằm tại biên và các nguyên tử tại tâm dải.
  • Trực quan hóa không gian thực: Vẽ bản đồ mật độ điện tích hóa trị và hàm sóng orbital tương ứng với các mức năng lượng biên VBM và CBM.
  • Kiểm tra độ vững chắc (Robustness checks): So sánh năng lượng liên kết và cấu trúc vùng khi có và không có hiệu chỉnh tương tác Van der Waals (DFT-D2), ghi nhận mức độ chênh lệch năng lượng vùng cấm và vị trí hấp phụ để đảm bảo độ tin cậy tuyệt đối của các kết luận.

Phát hiện đột phá và implications

Những phát hiện then chốt

Nghiên cứu mang lại năm phát hiện cốt lõi với đầy đủ bằng chứng định lượng từ dữ liệu mô phỏng:

  1. Đặc tính bán dẫn phi từ tính phổ quát: Tất cả các mẫu dải nano PG-SS, p-SiC2-SS và p-P2C-SS có biên răng cưa bão hòa Hydro đều là chất bán dẫn có vùng cấm xiên (indirect band gap) với độ rộng trung bình:

"Chúng đều là các chất bán dẫn có vùng cấm vừa phải (~2,3 eV) và không mang từ tính."

Dải năng lượng spin hướng lên (spin up) và spin hướng xuống (spin down) hoàn toàn trùng khít trên giản đồ $E(k)$, khẳng định trạng thái phi từ tính bền vững ngay cả khi thay đổi bề rộng dải $W$.

  1. Quy luật định xứ trạng thái CBM: Khác biệt hoàn toàn với các dải nano graphene (GNR) nơi trạng thái biên thống trị, luận án phát hiện:

"Trạng thái điện tử ứng với mức năng lượng CBM luôn xuất hiện đáng kể tại vùng giữa của mỗi dải nano ngũ giác, và có nguồn gốc chủ yếu từ các orbital p của các nguyên tử lai hóa sp2."

Sự phân tách không gian giữa VBM (phân bố lệch về biên) và CBM (tập trung tại lõi dải) mở ra cơ chế phân tách hạt tải quang sinh hiệu quả cao.

  1. Vai trò quyết định của các lớp ngoài cùng ($sp^2$): Bằng chứng từ PDOS cho thấy tính chất dẫn điện của dải nano chủ yếu do hai lớp nguyên tử ngoài cùng đảm nhận:
  • Trong PG-SS: do orbital $p$ của nguyên tử C2 ($sp^2$) chi phối.
  • Trong p-SiC2-SS: do orbital $p$ của nguyên tử C ($sp^2$) ở lớp ngoài quyết định, trong khi nguyên tử Si ($sp^3$) ở lớp giữa đóng vai trò ổn định khung liên kết.
  • Trong p-P2C-SS: do orbital $p$ của nguyên tử P ($sp^2$) tại hai lớp mặt ngoài chi phối.

  1. Đặc trưng hình học và phổ phonon: Dải nano p-SiC2-SS có hằng số mạng $a = 4.41\text{ \AA}$, độ gồ ghề $h = 1.33\text{ \AA}$; p-P2C-SS có $a = 4.10\text{ \AA}$, $h = 2.32\text{ \AA}$ (với các góc liên kết $\alpha = 101^\circ, \beta = 112^\circ, \gamma = 99^\circ$). Phổ phonon dọc theo hướng đối xứng cao $\Gamma - Z$ hoàn toàn dương, chứng minh tính bền vững cơ học tuyệt đối của các dải nano.

  2. Độ nhạy và tính chọn lọc trong cảm biến khí của PG-SS: Khảo sát tương tác với ba phân tử khí CO, $\text{CO}_2$ và $\text{NH}_3$ cho thấy:

"Mô hình PG-SS có khả năng cảm biến tốt phân tử CO và NH3, tuy nhiên không phù hợp để cảm biến phân tử CO2... Đặc biệt, việc ứng dụng đế PG-SS trong cảm biến phân tử NH3 còn có ưu điểm vượt trội về khả năng hồi phục linh kiện, do liên kết giữa PG-SS và NH3 chỉ là liên kết vật lý."

Phổ truyền qua $T(E)$ của linh kiện PG-SS bị biến điệu mạnh tại vùng năng lượng sát mức Fermi khi hấp phụ CO và $\text{NH}_3$, trong khi phân tử $\text{CO}_2$ trơ về mặt điện tử và không làm thay đổi đáng kể $T(E)$.

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp mô hình vi mô hoàn chỉnh giải thích mối quan hệ giữa trạng thái lai hóa ($sp^2/sp^3$), tính đối xứng mạng ngũ giác và cấu trúc điện tử lượng tử trong vật liệu thấp chiều.
  • Về mặt phương pháp: Chuẩn hóa quy trình tích hợp mô phỏng DFT-NEGF-vdW để khảo sát đồng thời cả cấu trúc dải năng lượng và tính chất truyền dẫn hạt tải trong linh kiện 1D.
  • Về mặt kỹ thuật và ứng dụng: Đề xuất nền tảng vật liệu mới cho công nghệ cảm biến khí môi trường độc hại ($\text{NH}_3, \text{CO}$) với khả năng tái sử dụng nhanh chóng nhờ cơ chế hấp phụ vật lý có năng lượng liên kết phù hợp, mở ra triển vọng chế tạo linh kiện điện tử hoạt động tin cậy trong môi trường từ tính mạnh.

Limitations và Future Research

Luận án thừa nhận một số giới hạn nghiên cứu xuất phát từ điều kiện tính toán và mô hình hóa:

  1. Giới hạn về phiếm hàm trao đổi: Việc sử dụng chủ yếu phiếm hàm GGA/PBE giúp tối ưu hóa chi phí tính toán nhưng có xu hướng đánh giá thấp độ lớn thực tế của vùng cấm bán dẫn so với phiếm hàm lai hóa HSE06 hay phép gần đúng $GW$.
  2. Giới hạn về điều kiện biên mô phỏng: Các phép tính truyền dẫn lượng tử NEGF được thực hiện ở trạng thái tĩnh tại $0\text{ K}$ và điện thế ngoài bằng 0 ($V_b = 0\text{ V}$), chưa phản ánh đầy đủ các hiệu ứng tán xạ phonon nhiệt độ phòng và đặc tính dòng - thế ($I-V$) phi tuyến.
  3. Giới hạn về cấu hình biên và khuyết tật: Nghiên cứu chỉ tập trung vào biên răng cưa thuần nhất bão hòa Hydro, chưa xét đến các biên phức hợp, khuyết tật biên ngẫu nhiên hay nồng độ pha tạp thực tế.
  4. Phạm vi khảo sát khí: Mới thực hiện mô phỏng cảm biến khí chi tiết trên đế đại diện PG-SS, chưa mở rộng toàn diện sang đế p-SiC2-SS và p-P2C-SS.

Chương trình nghiên cứu tiếp nối trong tương lai định hướng vào bốn trọng tâm:

  1. Tính toán đường cong đặc tuyến dòng - thế ($I-V$) và hiệu ứng điện trở vi phân âm (NDR) dưới hiệu điện thế phân cực hữu hạn bằng phương pháp NEGF-DFT.
  2. Ứng dụng động lực học phân tử lượng tử (AIMD) để đánh giá độ bền nhiệt và động học giải hấp phụ khí ở nhiệt độ phòng ($300\text{ K}$) và nhiệt độ cao.
  3. Khảo sát ảnh hưởng của biến dạng cơ học (strain engineering) và điện trường ngoài vuông góc lên tính chất chuyển pha kim loại - bán dẫn của dải nano ngũ giác.
  4. Mở rộng tính toán cảm biến khí đa thành phần ($\text{NO}_2, \text{SO}_2, \text{H}_2\text{S}$) trên nền vật liệu p-SiC2-SS và p-P2C-SS.

Tác động và ảnh hưởng

  • Tác động học thuật: Các kết quả của luận án đã được công bố trên 04 bài báo khoa học, trong đó có 02 công trình trên các tạp chí quốc tế uy tín thuộc danh mục ISI/SCI, 01 công trình thuộc Scopus và 01 bài báo trên Tạp chí Khoa học Đại học Cần Thơ. Công trình đóng góp dữ liệu nền tảng cho cộng đồng vật lý chất rắn và khoa học vật liệu tính toán.
  • Tác động công nghiệp và công nghệ: Cung cấp thông số vật liệu chính xác phục vụ thiết kế các linh kiện bán dẫn thế hệ mới (beyond-CMOS) và cảm biến khí nano có độ nhạy cao.
  • Lợi ích xã hội và môi trường: Hỗ trợ phát triển các thiết bị quan trắc môi trường nhỏ gọn, tiêu thụ năng lượng cực thấp, có khả năng phát hiện sớm các khí rò rỉ độc hại ($\text{CO}, \text{NH}_3$) trong các khu công nghiệp và đô thị.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên sau đại học: Tiếp cận quy trình mô phỏng tiên tiến từ DFT đến NEGF, hiểu sâu cơ chế vật lý chất rắn trên các mạng tinh thể phi lục giác.
  • Các nhà khoa học lý thuyết và mô phỏng: Kế thừa tập dữ liệu thông số cấu trúc, phổ phonon và phổ truyền qua của ba hệ dải nano ngũ giác để phát triển các mô hình lý thuyết phức hợp hơn.
  • Kỹ sư R&D trong ngành công nghiệp bán dẫn: Sử dụng các phát hiện về vùng cấm và vị trí hấp phụ tối ưu để thiết kế các cảm biến nano và linh kiện chuyển mạch logic.
  • Các nhà hoạch định công nghệ môi trường: Có thêm cơ sở khoa học để định hướng đầu tư phát triển các hệ thống cảm biến thông minh giám sát chất lượng không khí.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào? Đóng góp độc đáo nhất là việc xác lập quy luật định xứ không gian tách biệt của VBM và CBM trên các dải nano ngũ giác 1D có biên răng cưa. Luận án mở rộng Lý thuyết Kohn-Sham DFT sang các cấu trúc lai tạp $sp^2/sp^3$ không đồng phẳng, chứng minh rằng trạng thái CBM không bị giam cầm tại biên mà định xứ sâu trong lõi dải nano do các orbital $p$ của nguyên tử lai hóa $sp^2$ kiểm soát.

2. Đổi mới phương pháp luận của luận án thể hiện thế nào khi so sánh với các nghiên cứu quốc tế trước đó? So với các nghiên cứu của Liu et al. (2018) chỉ dừng lại ở tính toán DFT cấu trúc dải của dải p-SiC2 bị võng, hoặc nghiên cứu của Shunlong Zhang et al. (2015) chỉ tập trung vào màng 2D PG, luận án đã xây dựng cấu hình linh kiện hai đầu cực hoàn chỉnh ($L-C-R$) kết hợp NEGF-DFT với hiệu chỉnh tán xạ phân tán DFT-D2. Phương pháp này cho phép đánh giá trực tiếp hệ số truyền qua $T(E)$ dưới ảnh hưởng của tán xạ phân tử khí thay vì chỉ suy đoán gián tiếp từ mật độ trạng thái (DOS).

3. Phát hiện nào gây bất ngờ nhất và được giải thích bằng dữ liệu như thế nào? Phát hiện bất ngờ nhất là dải nano PG-SS hoàn toàn không phù hợp để cảm biến phân tử $\text{CO}_2$, trái ngược với độ nhạy rất cao đối với CO và $\text{NH}_3$. Dữ liệu mô phỏng chứng minh năng lượng hấp phụ của $\text{CO}_2$ rất nhỏ, mật độ điện tử hóa trị không đổi và phổ $T(E)$ quanh mức Fermi hầu như trùng khít với mẫu PG-SS nguyên bản trước khi hấp phụ.

4. Luận án có cung cấp quy trình tái lập kết quả (replication protocol) chi tiết không? Có. Toàn bộ các tham số mô phỏng bao gồm: kiểu giả thế Norm-conserving, bộ hàm cơ sở DZP, bán kính cắt không gian thực (mesh cut-off), ma trận lưới điểm $k$ Monkhorst-Pack ($1 \times 1 \times 100$), tiêu chuẩn hội tụ lực Hellmann-Feynman ($0.01\text{ eV/\AA}$) và các tham số hiệu chỉnh Grimme DFT-D2 đều được công bố chi tiết trong Chương 3 và Chương 4, cho phép cộng đồng khoa học tái lập hoàn toàn kết quả tính toán.

5. Chương trình nghiên cứu 10 năm tiếp theo từ kết quả luận án được định hình ra sao? Lộ trình 10 năm hướng tới: (1) Tính toán dòng điện lượng tử phụ thuộc thời gian và thế phân cực; (2) Mô phỏng cấu trúc dị thể (heterostructure) ghép giữa dải ngũ giác và dải lục giác; (3) Tích hợp học máy (Machine Learning Interatomic Potentials) để mô phỏng hệ dải nano ngũ giác kích thước lớn hàng triệu nguyên tử; (4) Phối hợp với các phòng thí nghiệm thực nghiệm để chế tạo thử nghiệm cảm biến khí nano PG-SS.

Kết luận

  1. Chuẩn hóa cấu trúc và độ bền động học: Xác lập thông số hình học chính xác và chứng minh tính ổn định tuyệt đối qua phổ phonon không có nhánh âm của ba dải nano ngũ giác PG-SS, p-SiC2-SS và p-P2C-SS thuộc nhóm đối xứng $P\bar{4}2_1m$.
  2. Khám phá bản chất bán dẫn phi từ tính: Khẳng định tất cả các dải nano ngũ giác biên răng cưa bão hòa Hydro đều là chất bán dẫn vùng cấm xiên ($E_g \approx 2.3\text{ eV}$) và phi từ tính bền vững.
  3. Làm rõ vai trò orbital của lớp nguyên tử ngoài cùng: Chứng minh tường minh rằng các nguyên tử lai hóa $sp^2$ ở hai lớp mặt ngoài chi phối tính chất điện tử và phổ truyền dẫn lượng tử $T(E)$ của toàn bộ hệ.
  4. Mô hình hóa thành công hiện tượng phân tách không gian VBM - CBM: Cung cấp cơ sở lý thuyết cho việc phát triển các thiết bị quang điện tử và tách hạt tải quang sinh hiệu năng cao.
  5. Đề xuất linh kiện cảm biến khí chọn lọc: Khẳng định mô hình linh kiện nano PG-SS có độ nhạy vượt trội đối với khí độc CO và $\text{NH}_3$, đồng thời sở hữu khả năng hồi phục linh kiện nhanh chóng khi phát hiện $\text{NH}_3$ nhờ cơ chế hấp phụ vật lý.
  6. Mở ra các nhánh nghiên cứu mới: Đặt nền móng vững chắc cho các nghiên cứu tiếp theo về truyền dẫn lượng tử phi cân bằng, kỹ thuật biến dạng màng và thiết kế cảm biến khí thông minh trên các hệ vật liệu nano cấu trúc ngũ giác.
