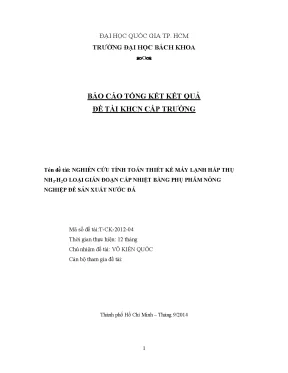

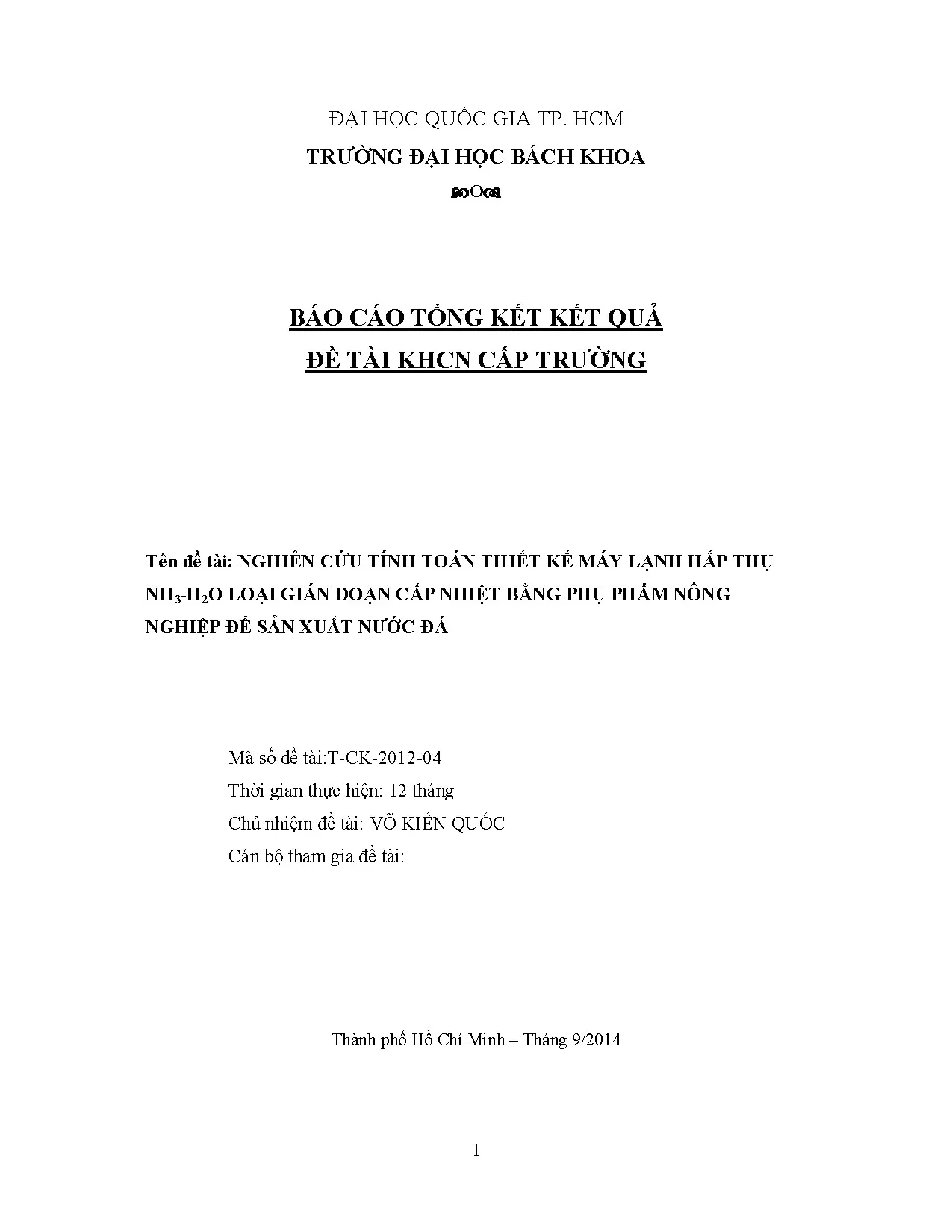

NGHIÊN CỨU TÍNH TOÁN THIẾT KẾ MÁY LẠNH HẤP THỤ $NH_3-H_2O$ LOẠI GIÁN ĐOẠN CẤP NHIỆT BẰNG PHỤ PHẨM NÔNG NGHIỆP ĐỂ SẢN XUẤT NƯỚC ĐÁ

Thông tin đề tài:

  • Mã số đề tài: T-CK-2012-04
  • Chủ nhiệm đề tài: ThS. Võ Kiến Quốc
  • Đơn vị thực hiện: Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh
  • Thời gian công bố: Tháng 9/2014
  • Lĩnh vực: Kỹ thuật Nhiệt – Máy và Thiết bị Lạnh

Tóm tắt nghiên cứu (200-250 từ)

Nghiên cứu tập trung giải quyết câu hỏi trọng tâm: Làm thế nào để tính toán, thiết kế và tối ưu hóa hệ thống máy lạnh hấp thụ (MLHT) chu trình gián đoạn sử dụng cặp môi chất $NH_3-H_2O$, tận dụng nhiệt năng từ quá trình đốt phụ phẩm nông nghiệp (trấu) nhằm sản xuất nước đá tại các khu vực thiếu hụt điện lưới?

Phương pháp nghiên cứu được triển khai đồng bộ qua ba bước: thống kê - thực nghiệm đo nhiệt trị trấu bằng bom nhiệt lượng calorimeter IKA; phân tích động học chu trình nhiệt động và so sánh cấu trúc thiết bị; xây dựng phần mềm mô phỏng chuyên dụng trên nền tảng Visual Basic để khảo sát toàn diện các thông số làm việc của hệ thống.

Kết quả nghiên cứu đã xác định được dải thông số nhiệt động tối ưu: nồng độ dung dịch đậm đặc ($c_s$) từ $40% - 44%$, nồng độ dung dịch loãng ($c_w$) từ $28% - 32%$ ở nhiệt độ cấp nhiệt bình phát sinh $120^\circ\text{C}$ và áp suất ngưng tụ $15,727\text{ bar}$. Suất tiêu hao trấu thực tế đạt khoảng $0,2\text{ kg trấu/kg đá}$ (với hiệu suất lò đốt $80%$), tiêu thụ điện phụ trợ chỉ $18\text{ kWh/tấn đá}$, đưa chi phí năng lượng sản xuất xuống mức ấn tượng: $76\text{ VNĐ/kg đá}$.

Nghiên cứu mang ý nghĩa thực tiễn to lớn trong việc mở ra hướng đi bền vững cho ngành công nghệ lạnh phục vụ bảo quản nông thủy sản, giảm tải gánh nặng cho lưới điện quốc gia và xử lý triệt để bài toán ô nhiễm môi trường do phụ phẩm sinh khối tại Đồng bằng sông Cửu Long (ĐBSCL).

Bối cảnh và tầm quan trọng (300-350 từ)

Thực trạng công nghệ và khoảng trống nghiên cứu

Hiện nay, thị trường thiết bị lạnh Việt Nam gần như bị độc chiếm bởi máy lạnh nén hơi sử dụng điện năng. Mặc dù có hiệu số làm lạnh (COP) cao, hệ thống nén hơi bộc lộ hai nhược điểm cốt tử: tiêu tốn lượng điện năng khổng lồ và sử dụng các môi chất lạnh tổng hợp (CFC, HCFC, HFC) có tiềm năng gây nóng lên toàn cầu hoặc phá hủy tầng ozone theo lộ trình cắt giảm của Nghị định thư Montreal. Đặc biệt, quy trình sản xuất đá cây $50\text{ kg}$ truyền thống kéo dài trên 20 giờ/mẻ, tạo áp lực cực lớn lên hệ thống phân phối điện và bất khả thi tại các hải đảo, vùng sâu vùng xa chưa có lưới điện ổn định.

Trong khi đó, công nghệ máy lạnh hấp thụ ($NH_3-H_2O$) sử dụng nhiệt năng trực tiếp và môi chất tự nhiên thân thiện môi trường ($ODP = 0, GWP \approx 0$). Mặc dù từng được nghiên cứu dưới dạng thu nhiệt mặt trời qua collector ống cánh (năng suất chỉ $1,6 - 2,5\text{ kg đá/m}^2/\text{ngày}$), các hệ thống này phụ thuộc nặng nề vào thời tiết, chi phí đầu tư ban đầu cao và công suất bị giới hạn. Khoảng trống nghiên cứu cấp thiết là phát triển một hệ thống lạnh hấp thụ gián đoạn đốt trực tiếp bằng nguồn sinh khối giá rẻ, có cấu tạo cơ khí đơn giản, chi phí thấp và dễ vận hành.

                  THỰC TRẠNG & BÀI TOÁN CẦN GIẢI QUYẾT

Tính cấp thiết và tiềm năng tác động tại ĐBSCL

ĐBSCL là vựa lúa lớn nhất cả nước với sản lượng trên 20 triệu tấn lúa/năm, tương đương hơn 4 triệu tấn vỏ trấu phế thải. Khảo sát tại hơn 100 nhà máy xay xát cho thấy có tới 50% lượng trấu bị xả thải trực tiếp xuống sông ngòi, gây ô nhiễm nguồn nước nghiêm trọng và cản trở giao thông thủy. Với nhiệt trị khoảng $13.500\text{ kJ/kg}$, tổng trữ lượng trấu hàng năm tại ĐBSCL tương đương $1,33\text{ triệu tấn dầu FO}$. Việc chuyển hóa nguồn phế phẩm dư thừa này thành nhiệt năng chạy hệ thống lạnh sản xuất nước đá phục vụ đoàn tàu đánh bắt và chuỗi bảo quản nông - thủy sản là bước đi đột phá về kinh tế tuần hoàn và an ninh năng lượng khu vực.

Methodology và approach (350-400 từ)

Nghiên cứu áp dụng phương pháp tiếp cận đa tầng, tích hợp giữa khảo sát thực địa, đo đạc nhiệt động thực nghiệm, tính toán thiết kế cơ khí và mô phỏng số chuyên sâu.

                          QUY TRÌNH NGHIÊN CỨU

1. Phân tích thực nghiệm nhiên liệu sinh khối

Nhiệt trị riêng của trấu được đo kiểm chuẩn xác qua 5 lần thử nghiệm bằng bom nhiệt trị chuẩn (Calorimeter IKA) tại Phòng thí nghiệm Nhiệt động và Truyền nhiệt thuộc Trường Đại học Bách Khoa TP.HCM. Kết quả cho thấy dải nhiệt trị dao động từ $13.520\text{ kJ/kg}$ đến $14.030\text{ kJ/kg}$, giá trị trung bình quy chuẩn đạt $13.500\text{ kJ/kg}$.

2. Lựa chọn cấu trúc sơ đồ công nghệ

Tác giả đã phân tích đối sánh hai phương án chu trình gián đoạn:

  • Phương án 1 (Kết hợp bình phát sinh và hấp thụ làm một): Tiết kiệm thiết bị nhưng quá trình làm mát dung dịch kéo dài, thao tác khó khăn và rủi ro trào ngược dung dịch lỏng sang bể làm đá rất cao.
  • Phương án 2 (Tách riêng bình phát sinh và bình hấp thụ): Sử dụng hai bình độc lập kết nối bằng hệ thống ống mềm và van chặn. Dung dịch loãng sau khi phát sinh đi qua van giảm áp về bình hấp thụ giúp nhiệt độ hạ nhanh chóng; bình hấp thụ đặt thấp hơn và được nâng lên bằng cơ cấu cơ khí sau chu trình để hồi lưu dung dịch đậm đặc về bình phát sinh nhờ trọng lực. Phương án 2 được chọn nhờ tính an toàn vượt trội, thời gian mẻ lạnh rút ngắn và vận hành ổn định.

3. Phương pháp tính toán nhiệt động và mô phỏng số

Hệ thống phương trình trạng thái phi tuyến mô tả nhiệt độ sôi $T(p, c)$, entanpi dung dịch lỏng $i'(T, p, c)$, entanpi pha hơi $i''(T, p, c)$, nhiệt hòa trộn $q_t$ và nồng độ cân bằng pha lỏng - hơi $c_v$ được thiết lập.

Một phần mềm mô phỏng chuyên dụng được lập trình bằng ngôn ngữ Visual Basic, giải tuần tự chu trình theo phương pháp lặp số:

  1. Xác định phụ tải lạnh yêu cầu ($Q_0$) dựa trên khối lượng mẻ đá ($200\text{ kg} - 1.000\text{ kg}$) và nhiệt độ nước muối ($-13^\circ\text{C}$).
  2. Tính toán các điểm trạng thái nhiệt động ($1 \rightarrow 8$) trên đồ thị $i-c$.
  3. Mô phỏng động học quá trình cấp nhiệt đẳng tích (tăng áp) và cấp nhiệt đẳng áp (sinh hơi $NH_3$).
  4. Tính toán kích thước hình học bình phát sinh, bình hấp thụ, bình ngưng chùm ống và lưu lượng nước giải nhiệt.

Phát hiện chính (400-450 từ)

Nghiên cứu đã đưa ra các kết quả định lượng chi tiết, làm sáng tỏ các quy luật nhiệt động của chu trình hấp thụ gián đoạn $NH_3-H_2O$:

                  THÔNG SỐ NHIỆT ĐỘNG CHU TRÌNH TỐI ƯU

1. Quy luật biến thiên hai giai đoạn trong bình phát sinh

Mô phỏng chỉ ra rõ nét sự phân tách thành hai pha nhiệt động rõ rệt trong bình phát sinh:

  • Giai đoạn cấp nhiệt đẳng tích (từ $25^\circ\text{C}$ đến $98,58^\circ\text{C}$): Áp suất hệ thống tăng vọt từ $1,81\text{ bar}$ lên mức áp suất ngưng tụ $15,727\text{ bar}$. Nồng độ dung dịch hầu như không đổi (mức suy giảm chỉ dưới $0,005%$). Tiêu hao nhiên liệu trấu trong giai đoạn này tăng tuyến tính theo nhiệt hiện của dung dịch và kim loại bình chứa.
  • Giai đoạn cấp nhiệt đẳng áp ($98,58^\circ\text{C} \rightarrow 120^\circ\text{C}$): Áp suất duy trì cố định ở $15,727\text{ bar}$, hơi $NH_3$ bốc lên mãnh liệt đưa vào bình ngưng, khiến nồng độ dung dịch trong bình phát sinh tụt nhanh từ $40,44%$ xuống $30,36%$. Lượng trấu tiêu thụ tăng mạnh do phải cung cấp ẩn nhiệt hóa hơi.

2. Xác lập dải nồng độ làm việc tối ưu

  • Nồng độ dung dịch đậm đặc ($c_s$): Phụ thuộc chặt chẽ vào áp suất bay hơi ($p_0 = 2,327\text{ bar}$) và nhiệt độ nước làm mát ($27^\circ\text{C} - 32^\circ\text{C}$). Kết quả xác lập $c_s$ tối ưu nằm trong khoảng $40% - 44%$. Nếu $c_s > 44%$, áp suất cân bằng trong bình hấp thụ sẽ vượt quá áp suất bay hơi, làm tê liệt quá trình hút hơi $NH_3$ từ bể đá.
  • Nồng độ dung dịch loãng ($c_w$): Được khống chế trong dải $28% - 32%$ tương ứng với nhiệt độ phát sinh $120^\circ\text{C}$. Nếu tăng nhiệt độ phát sinh vượt ngưỡng $120^\circ\text{C}$ để hạ $c_w$, hơi nước bốc theo $NH_3$ tăng đột biến, gây quá tải tháp chưng cất và làm đọng nước ở dàn bay hơi, suy giảm nghiêm trọng năng suất lạnh.

3. Hiệu quả kinh tế - kỹ thuật vượt trội

Với mẻ đá $1.000\text{ kg}$, hệ thống cần khoảng $115,13\text{ kg } NH_3$ tuần hoàn và tổng khối lượng dung dịch nạp ban đầu là $795,4\text{ kg}$ ($473,74\text{ kg } H_2O$ và $321,66\text{ kg } NH_3$).

  • Suất tiêu hao nhiên liệu: $0,2\text{ kg trấu/kg đá}$.
  • Điện năng bơm nước giải nhiệt: $18\text{ kWh/tấn đá}$.
  • Tổng chi phí năng lượng trực tiếp: $76\text{ VNĐ/kg đá}$ (thấp hơn hàng chục lần so với chạy máy nén điện hoặc dầu diesel trong bối cảnh giá nhiên liệu hóa thạch leo thang).

Đóng góp khoa học (250-300 từ)

Đóng góp về mặt lý thuyết và học thuật

Nghiên cứu đã hệ thống hóa và hoàn thiện các biểu thức giải tích tính toán thông số nhiệt động của dung dịch hỗn hợp $NH_3-H_2O$ ở áp suất trên khí quyển. Đề tài làm sáng tỏ động học truyền khối và chuyển pha trong chu trình hấp thụ gián đoạn không sử dụng bơm dung dịch liên tục, bổ sung dữ liệu thực nghiệm quý giá cho ngành nhiệt động học kỹ thuật tại Việt Nam.

Đổi mới về giải pháp công nghệ

  • Thuật toán mô phỏng Visual Basic: Xây dựng thành công công cụ phần mềm cho phép tùy biến linh hoạt các thông số ngõ vào (nhiệt độ môi trường, năng suất mẻ đá, loại phụ phẩm) để tính toán tự động kích thước thiết bị và kiểm tra điều kiện làm việc an toàn.
  • Cải tiến cơ cấu thiết bị: Giải quyết triệt để nhược điểm trào dung dịch bằng giải pháp tách rời bình phát sinh - hấp thụ và sử dụng cơ cấu nâng hạ chênh lệch cột áp trọng lực, loại bỏ hoàn toàn nhu cầu dùng bơm dung dịch cao áp đắt tiền và dễ rò rỉ.
       BÌNH PHÁT SINH (A)                          BÌNH HẤP THỤ (D)

Ý nghĩa thực tiễn và chính sách

Đề tài cung cấp luận cứ khoa học vững chắc để triển khai các mô hình trạm làm đá sinh thái tại các làng nghề chế biến thủy hải sản ven biển ĐBSCL, hiện thực hóa các cam kết quốc tế về giảm phát thải khí nhà kính và chính sách thúc đẩy năng lượng tái tạo sinh khối.

Đối tượng quan tâm (200-250 từ)

Nội dung báo cáo nghiên cứu này mang lại giá trị chuyên môn cao cho nhiều nhóm đối tượng:

  • Các nhà nghiên cứu, giảng viên và sinh viên ngành Kỹ thuật Nhiệt - Lạnh: Nguồn tư liệu chuẩn mực về phương pháp tính toán chu trình hấp thụ $NH_3-H_2O$, mã nguồn thuật toán mô phỏng nhiệt động và kỹ thuật thiết kế thiết bị trao đổi nhiệt chùm ống.
  • Kỹ sư thiết kế và các doanh nghiệp cơ khí - chế tạo máy: Bản vẽ sơ đồ nguyên lý, thông số vật liệu (yêu cầu bắt buộc dùng thép carbon, tuyệt đối tránh hợp kim đồng do $NH_3$ ăn mòn) và quy trình vận hành an toàn cho các hệ thống lạnh áp lực cao.
  • Hợp tác xã nông nghiệp, cơ sở chế biến thủy hải sản ĐBSCL: Giải pháp kỹ thuật giúp tự chủ nguồn nước đá bảo quản tại chỗ với chi phí rẻ hơn 70 - 80% so với thị trường, tận dụng nguồn trấu sẵn có tại địa phương.
  • Nhà quản lý môi trường và hoạch định chính sách năng lượng: Mô hình tham chiếu để xây dựng các chương trình tài trợ dự án phát triển năng lượng sinh khối nông thôn và giảm thiểu ô nhiễm lưu vực sông ngòi.

Câu hỏi thường gặp (FAQ) (250-300 từ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Nghiên cứu đã xác lập chính xác khoảng nồng độ làm việc tối ưu của dung dịch ($c_s = 40% - 44%$, $c_w = 28% - 32%$ ở $120^\circ\text{C}$) và chứng minh tính khả thi kinh tế vượt trội: sản xuất nước đá bằng trấu chỉ tiêu tốn $76\text{ VNĐ/kg đá}$ tiền năng lượng.

2. Điểm đặc biệt trong phương pháp nghiên cứu (Methodology) là gì?

Phương pháp kết hợp chặt chẽ giữa đo đạc nhiệt trị thực tế của trấu bằng calorimeter chuẩn và việc tự xây dựng phần mềm mô phỏng nhiệt động số trên Visual Basic, cho phép khảo sát toàn diện các biến động nhiệt độ - áp suất - nồng độ mà không cần chế tạo thử nghiệm tốn kém nhiều lần.

3. Kết quả nghiên cứu có thể mở rộng (generalize) cho quy mô công nghiệp lớn hơn không?

Về mặt nhiệt động học, mô hình hoàn toàn có thể mở rộng cho dải công suất lớn ($1 - 5\text{ tấn đá/mẻ}$). Tuy nhiên, khi quy mô vượt trên $1\text{ tấn}$, khối lượng bình dung dịch lên tới hơn $3\text{ tấn}$, đòi hỏi cơ cấu nâng hạ bình hấp thụ bằng cơ khí thủy lực hoặc chuyển đổi sang chu trình bán liên tục có bơm dung dịch.

4. Hạn chế chính và các bước nghiên cứu tiếp theo (Next steps) là gì?

Hạn chế của chu trình gián đoạn là thời gian mỗi mẻ kéo dài (khoảng 8 giờ làm đá) và cần thao tác nâng hạ vị trí bình chứa. Hướng phát triển tiếp theo là thiết kế chế tạo mô hình thực nghiệm thực tế, tự động hóa hệ thống van chặn và nghiên cứu lò đốt trấu dạng tầng sôi hoặc khí hóa để tăng hiệu suất nhiệt lên trên $85%$.

5. Tại sao toàn bộ hệ thống phải chế tạo bằng vật liệu thép đen mà không dùng đồng?

Do môi chất làm việc là dung dịch Amoniac ($NH_3$). $NH_3$ có tính ăn mòn hóa học cực kỳ mạnh đối với đồng và các hợp kim chứa đồng. Do đó, tất cả bình phát sinh, bình hấp thụ, ống trao đổi nhiệt và van tiết lưu bắt buộc phải chế tạo bằng thép carbon (thép đen) hoặc thép không gỉ.

Kết luận (150 từ)

Báo cáo nghiên cứu đề tài T-CK-2012-04 của ThS. Võ Kiến Quốc đã chứng minh một cách khoa học và thuyết phục tính khả thi của hệ thống máy lạnh hấp thụ $NH_3-H_2O$ gián đoạn cấp nhiệt bằng phụ phẩm trấu. Với chi phí vận hành siêu rẻ ($76\text{ VNĐ/kg đá}$), không phụ thuộc vào lưới điện và sử dụng $100%$ tác nhân lạnh thân thiện môi trường, công nghệ này là lời giải hoàn hảo cho bài toán bảo quản nông hải sản tại các vùng sâu vùng xa ĐBSCL.

Trong giai đoạn tiếp theo, việc hoàn thiện công nghệ chế tạo thực tế, tích hợp lò đốt trấu tự động và chuyển giao cho các hợp tác xã nông thôn sẽ tạo ra cú hích lớn, thúc đẩy phát triển kinh tế xanh và bảo vệ bền vững hệ sinh thái Đồng bằng sông Cửu Long.
