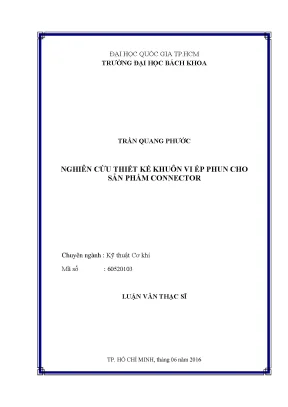

Nghiên Cứu Thiết Kế Khuôn Vi Ép Phun Cho Sản Phẩm Connector

• Tác giả: Trần Quang Phước
• Người hướng dẫn: PGS TS Thái Thị Thu Hà
• Trường học: Đại học Bách Khoa, ĐHQG-HCM
• Chuyên ngành: Kỹ thuật Cơ khí
• Đề tài: Nghiên Cứu Thiết Kế Khuôn Vi Ép Phun Cho Sản Phẩm Connector
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: TP. Hồ Chí Minh

• LỜI CAM ĐOAN CỦA TÁC GIẢ
• 1. CHƯƠNG 1: TỔNG QUAN CÔNG NGHỆ VI ÉP KHUÔN
• 1.1. Tầm quan trọng của đề tài
• 1.2. Lịch sử phát triển và tình hình nghiên cứu
• 1.2.1. Lịch sử phát triển ngành nhựa
• 1.2.2. Tình hình ngành nhựa trên thế giới
• 1.2.3. Tình hình ngành công nghiệp nhựa Việt Nam trong những năm gần đây
• 1.2.4. Lịch sử hình thành và phát triển của công nghệ ép phun micro
• 1.2.5. Tổng quan tình hình nghiên cứu
• 1.3. Mục tiêu và nội dung nghiên cứu
• 1.3.1. Mục tiêu nghiên cứu
• 1.3.2. Nội dung nghiên cứu
• 1.4. Phương pháp nghiên cứu
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT, CÁC KHÁI NIỆM, QUÁ TRÌNH TRONG CÔNG NGHỆ VI ÉP PHUN
• 2.1. Tìm hiểu về công nghệ ép phun truyền thống
• 2.2. Khái niệm về sản phẩm micro
• 2.3. So sánh giữ ép phun truyền thống và vi ép phun
• 2.4. Tìm hiểu về công nghệ vi ép phun
• 2.4.1. Các phương trình cơ bản dùng trong mô phỏng điền đầy
• 2.4.2. Đặc tính vật liệu
• 2.4.3. Sự truyền nhiệt trong khuôn micro
• 3. CHƯƠNG 3: THIẾT KẾ KHUÔN CHO SẢN PHẨM MICRO CLOCK CONNECTOR
• 3.1. Yêu cầu kỹ thuật của sản phẩm
• 3.1.1. Yêu cầu kỹ thuật về kích thước sản phẩm
• 3.1.2. Chọn vật liệu cho bộ connector
• 3.1.3. Hóa tính của nhựa LCP
• 3.2. Các yêu cầu về kết cấu trong thiết kế khuôn vi ép phun
• 3.2.1. Tính toán kích thước trước khi sản phẩm bị co rút
• 3.2.2. Đánh giá ngoại quan của sản phẩm để chọn kết cấu khuôn
• 3.2.3. Tính toán thiết kế kênh dẫn
• 3.2.4. Tính toán khoảng cách trượt
• 3.2.5. Tính toán gia nhiệt cho khuôn
• 3.2.6. Tính toán lực kẹp khuôn
• 3.2.7. Định vị dẫn hướng nhiều giai đoạn
• 3.3. Thiết kế sản phẩm hoàn thiện
• 3.4. Một số hình ảnh thực tế
• 3.4.1. Gia công chi tiết
• 3.4.2. Một số chi tiết sau khi gia công
• 3.4.3. Kiểm tra chi tiết sau khi gia công
• 3.4.4. Lắp ghép hoàn chỉnh
• 4. CHƯƠNG 4: MÔ PHỎNG CÁC QUÁ TRÌNH BẰNG MOLFLOW VÀ THỰC NGHIỆM
• 4.1. Sơ lược về phần mềm mô phỏng
• 4.2. Moldflow Plastic Insight (MPI)
• 4.3. Các bước phân tích trong quá trình mô phỏng
• 4.4. Kết quả mô phỏng
• 4.5. Ép thực nghiệm
• 4.5.1. Thông số và kết quả thực nghiệm
• 4.5.2. Kiểm tra kích thước và khối lượng sản phẩm sau khi ép
• 4.5.2.1. Các kết quả đạt được
• 4.5.2.2. Đánh giá kết quả đạt được
• TÀI LIỆU THAM KHẢO

I. Tổng Quan Nghiên Cứu Thiết Kế Khuôn Vi Ép Phun Connector

Nghiên cứu thiết kế khuôn vi ép phun cho sản phẩm connector đóng vai trò quan trọng trong bối cảnh công nghệ ngày càng phát triển và yêu cầu về kích thước sản phẩm ngày càng nhỏ gọn. Công nghệ vi ép phun là một lĩnh vực mới nổi ở Việt Nam, hứa hẹn đáp ứng nhu cầu cấp thiết của các doanh nghiệp trong quá trình hội nhập công nghệ toàn cầu. Luận văn này tập trung vào các sản phẩm có kích thước nhỏ, hướng tới việc đạt được các tiêu chuẩn của sản phẩm micro. Việc nghiên cứu và ứng dụng công nghệ ép phun này sẽ góp phần nâng cao chất lượng sản phẩm, giảm chi phí sản xuất và tăng tính cạnh tranh cho doanh nghiệp Việt Nam trên thị trường quốc tế. Các nghiên cứu về khuôn ép nhựa và thông số công nghệ trong quá trình ép phun cho sản phẩm lớn đã được thực hiện. Tuy nhiên, các nghiên cứu tập trung vào sản phẩm nhỏ còn hạn chế.

1.1. Tầm quan trọng của nghiên cứu khuôn vi ép phun

Nghiên cứu này có ý nghĩa quan trọng trong việc đáp ứng nhu cầu ngày càng tăng về sản phẩm nhỏ gọn, chính xác trong các lĩnh vực như điện tử, y tế, và viễn thông. Việc phát triển thiết kế khuôn phù hợp với công nghệ vi ép phun sẽ giúp các doanh nghiệp sản xuất các connector ép phun chất lượng cao, đáp ứng yêu cầu khắt khe của thị trường. Từ đó, thúc đẩy sự phát triển của ngành công nghiệp phụ trợ và nâng cao năng lực cạnh tranh của Việt Nam trong chuỗi giá trị toàn cầu. Công nghệ vi ép phun đang ngày một trở thành nhu cầu cấp bách của các doanh nghiệp để hội nhập công nghệ với thế giới.

1.2. Ứng dụng thực tiễn của connector vi ép phun

Các sản phẩm connector được sản xuất bằng công nghệ vi ép phun có ứng dụng rộng rãi trong nhiều lĩnh vực. Trong y tế, chúng được sử dụng trong các thiết bị chẩn đoán, cấy ghép. Trong điện tử, chúng được sử dụng trong điện thoại thông minh, máy tính bảng. Trong viễn thông, chúng được sử dụng trong các thiết bị mạng, thiết bị truyền dẫn. Việc phát triển thiết kế khuôn cho các sản phẩm này sẽ góp phần thúc đẩy sự đổi mới và phát triển của các ngành công nghiệp liên quan. Khuôn cho vi mạch là một ví dụ điển hình về ứng dụng của công nghệ này.

II. Thách Thức Giải Pháp Thiết Kế Khuôn Vi Ép Phun Connector

Việc thiết kế khuôn vi ép phun cho sản phẩm connector đặt ra nhiều thách thức về độ chính xác, độ bền và khả năng hoạt động ổn định của khuôn. Các yếu tố như độ co rút vật liệu, lực kẹp khuôn, và hệ thống làm mát cần được tính toán và kiểm soát chặt chẽ để đảm bảo chất lượng sản phẩm. Đồng thời, việc lựa chọn vật liệu phù hợp và áp dụng các phương pháp gia công tiên tiến cũng đóng vai trò quan trọng trong việc vượt qua các thách thức này. Các vấn đề như sai số trong ép phun và dung sai khuôn cần được xem xét kỹ lưỡng. Việc mô phỏng ép phun đóng vai trò quan trọng trong việc dự đoán và khắc phục các vấn đề tiềm ẩn.

2.1. Vấn đề độ chính xác và dung sai trong thiết kế khuôn

Độ chính xác và dung sai là yếu tố then chốt trong thiết kế khuôn vi ép phun. Các sản phẩm connector thường có kích thước rất nhỏ và yêu cầu độ chính xác cao. Do đó, việc đảm bảo độ chính xác của khuôn và kiểm soát dung sai trong quá trình sản xuất là vô cùng quan trọng. Các phương pháp như gia công CNC khuôn và kiểm tra chất lượng bằng máy đo 3D cần được áp dụng để đảm bảo yêu cầu này. Độ chính xác cao và dung sai chặt chẽ là những yếu tố không thể thiếu trong thiết kế khuôn.

2.2. Khó khăn trong việc kiểm soát độ co rút vật liệu

Độ co rút vật liệu là một trong những yếu tố ảnh hưởng lớn đến kích thước và hình dạng của sản phẩm connector sau khi ép. Việc dự đoán và kiểm soát độ co rút của vật liệu vật liệu làm khuôn là một thách thức lớn trong thiết kế khuôn vi ép phun. Các phương pháp như mô phỏng quá trình ép phun và điều chỉnh thông số ép cần được áp dụng để giảm thiểu ảnh hưởng của độ co rút vật liệu. Độ co rút vật liệu cần được tính toán kỹ lưỡng trong quá trình thiết kế khuôn.

III. Phương Pháp Thiết Kế Kênh Dẫn Nhựa Khuôn Ép Phun Connector

Thiết kế kênh dẫn nhựa đóng vai trò quan trọng trong việc đảm bảo nhựa nóng chảy được phân phối đều và hiệu quả đến các khoang khuôn. Kênh dẫn nhựa cần được thiết kế sao cho giảm thiểu sự mất áp suất và đảm bảo nhiệt độ nhựa ổn định trong suốt quá trình điền đầy. Các yếu tố như kích thước kênh dẫn, hình dạng kênh dẫn, và vị trí cổng phun cần được xem xét kỹ lưỡng. Việc phân tích dòng chảy nhựa bằng phần mềm mô phỏng giúp tối ưu hóa thiết kế kênh dẫn nhựa. Kênh dẫn nhựa là một phần quan trọng của khuôn vi ép phun Thiết kế kênh dẫn nhựa ảnh hưởng lớn đến chất lượng sản phẩm.

3.1. Tối ưu hóa kích thước và hình dạng kênh dẫn nhựa

Kích thước và hình dạng kênh dẫn nhựa ảnh hưởng trực tiếp đến áp suất và tốc độ dòng chảy của nhựa nóng chảy. Kênh dẫn nhựa quá nhỏ có thể gây ra sự mất áp suất lớn và làm chậm quá trình điền đầy. Kênh dẫn nhựa quá lớn có thể làm tăng lượng phế liệu và kéo dài thời gian làm mát. Do đó, việc tối ưu hóa kích thước và hình dạng kênh dẫn nhựa là rất quan trọng. Thiết kế kênh dẫn nhựa cần đảm bảo sự cân bằng giữa áp suất và tốc độ dòng chảy. Nên dùng các phần mềm chuyên dụng để phân tích dòng chảy nhựa

3.2. Lựa chọn vị trí cổng phun phù hợp

Vị trí cổng phun ảnh hưởng đến hướng dòng chảy của nhựa nóng chảy và khả năng điền đầy của khoang khuôn. Vị trí cổng phun không phù hợp có thể gây ra các vấn đề như đường hàn, bọt khí, và biến dạng sản phẩm. Do đó, việc lựa chọn vị trí cổng phun phù hợp là rất quan trọng. Vị trí cổng phun cần được lựa chọn sao cho nhựa nóng chảy có thể điền đầy khoang khuôn một cách dễ dàng và đồng đều. Có thể dùng phần mềm mô phỏng ép phun để tìm ra vị trí tối ưu.

IV. Hệ Thống Làm Mát Khuôn Vi Ép Phun Cho Connector

Hệ thống làm mát đóng vai trò quan trọng trong việc kiểm soát nhiệt độ của khuôn và giảm thời gian chu kỳ ép. Hệ thống làm mát cần được thiết kế sao cho có thể loại bỏ nhiệt hiệu quả từ khuôn và đảm bảo nhiệt độ khuôn ổn định trong suốt quá trình ép. Các yếu tố như vị trí kênh làm mát, kích thước kênh làm mát, và lưu lượng chất làm mát cần được xem xét kỹ lưỡng. Thiết kế hệ thống làm mát hiệu quả giúp cải thiện chất lượng sản phẩm và tăng năng suất sản xuất. Hệ thống làm mát khuôn là một phần không thể thiếu của khuôn vi ép phun. Cần xem xét kỹ lưỡng các yếu tố để thiết kế hệ thống làm mát khuôn hiệu quả

4.1. Thiết kế kênh làm mát gần bề mặt khoang khuôn

Vị trí kênh làm mát ảnh hưởng đến hiệu quả làm mát của khuôn. Kênh làm mát nên được đặt gần bề mặt khoang khuôn để loại bỏ nhiệt hiệu quả từ sản phẩm. Tuy nhiên, kênh làm mát quá gần bề mặt khoang khuôn có thể làm giảm độ bền của khuôn. Do đó, vị trí kênh làm mát cần được thiết kế một cách cẩn thận. Hệ thống làm mát cần được thiết kế để loại bỏ nhiệt hiệu quả từ sản phẩm.

4.2. Sử dụng chất làm mát có hiệu suất cao

Loại chất làm mát được sử dụng ảnh hưởng đến hiệu quả làm mát của hệ thống. Chất làm mát có hiệu suất cao có thể loại bỏ nhiều nhiệt hơn và giúp giảm thời gian chu kỳ ép. Các chất làm mát phổ biến bao gồm nước, dầu, và glycol. Lựa chọn chất làm mát phụ thuộc vào yêu cầu cụ thể của ứng dụng. Hệ thống làm mát cần sử dụng chất làm mát có hiệu suất cao để giảm thời gian chu kỳ ép.

V. Kết Quả Nghiên Cứu Thực Nghiệm Ép Phun Connector Micro

Nghiên cứu này đã đạt được những kết quả đáng kể trong việc thiết kế và chế tạo khuôn vi ép phun cho sản phẩm connector. Các kết quả mô phỏng và thực nghiệm đã chứng minh tính hiệu quả của thiết kế khuôn và quy trình ép phun. Sản phẩm connector được sản xuất có độ chính xác cao, đáp ứng yêu cầu kỹ thuật. Nghiên cứu này cung cấp cơ sở lý thuyết và thực tiễn cho việc phát triển công nghệ vi ép phun tại Việt Nam. Ép phun chính xác là mục tiêu của nghiên cứu. Kết quả nghiên cứu cho thấy tính hiệu quả của thiết kế khuôn.

5.1. Đánh giá độ chính xác kích thước sản phẩm ép phun

Độ chính xác kích thước là một trong những tiêu chí quan trọng để đánh giá chất lượng sản phẩm ép phun. Các sản phẩm connector được sản xuất trong nghiên cứu này đã được kiểm tra kích thước bằng máy đo 3D. Kết quả cho thấy kích thước của sản phẩm đáp ứng yêu cầu kỹ thuật với sai số nằm trong phạm vi cho phép. Độ chính xác kích thước của sản phẩm là một trong những tiêu chí quan trọng để đánh giá chất lượng.

5.2. Phân tích các yếu tố ảnh hưởng đến chất lượng sản phẩm

Nghiên cứu này đã phân tích các yếu tố ảnh hưởng đến chất lượng sản phẩm ép phun, bao gồm nhiệt độ khuôn, áp suất phun, tốc độ phun, và thời gian làm mát. Kết quả cho thấy các yếu tố này có ảnh hưởng đáng kể đến độ chính xác kích thước, độ bền, và ngoại quan của sản phẩm. Việc kiểm soát chặt chẽ các yếu tố này là rất quan trọng để đảm bảo chất lượng sản phẩm. Các yếu tố ảnh hưởng đến chất lượng sản phẩm cần được kiểm soát chặt chẽ trong quá trình ép phun.

VI. Kết Luận Hướng Phát Triển Khuôn Ép Phun Connector

Nghiên cứu về thiết kế khuôn vi ép phun cho sản phẩm connector đã đạt được những thành công nhất định, tuy nhiên vẫn còn nhiều hướng phát triển tiềm năng. Trong tương lai, cần tập trung vào việc nghiên cứu các vật liệu mới, các phương pháp gia công tiên tiến, và các kỹ thuật điều khiển thông minh để nâng cao hiệu quả sản xuất và chất lượng sản phẩm. Đồng thời, cần tăng cường hợp tác giữa các viện nghiên cứu và doanh nghiệp để thúc đẩy sự ứng dụng công nghệ vi ép phun trong thực tế. Công nghệ ép phun còn nhiều tiềm năng phát triển. Khuôn mẫu connector cần được cải tiến liên tục.

6.1. Nghiên cứu vật liệu mới cho khuôn ép phun chính xác

Vật liệu làm khuôn ảnh hưởng đến độ bền, độ chính xác, và khả năng chống mài mòn của khuôn. Nghiên cứu các vật liệu mới như thép đặc biệt, hợp kim chịu nhiệt, và vật liệu composite có thể giúp nâng cao hiệu suất của khuôn và kéo dài tuổi thọ của khuôn. Vật liệu làm khuôn cần được nghiên cứu và lựa chọn kỹ lưỡng để đảm bảo độ bền và độ chính xác.

6.2. Ứng dụng công nghệ 4.0 trong thiết kế và gia công khuôn

Công nghệ 4.0, bao gồm trí tuệ nhân tạo, internet vạn vật, và dữ liệu lớn, có thể được ứng dụng trong thiết kế và gia công khuôn để nâng cao hiệu quả và độ chính xác. Ví dụ, trí tuệ nhân tạo có thể được sử dụng để tối ưu hóa thiết kế khuôn, internet vạn vật có thể được sử dụng để theo dõi và điều khiển quá trình ép phun, và dữ liệu lớn có thể được sử dụng để phân tích và dự đoán các vấn đề tiềm ẩn. Công nghệ 4.0 có thể được ứng dụng để nâng cao hiệu quả và độ chính xác trong thiết kế khuôn.

Tổng quan nghiên cứu

Ngành công nghiệp nhựa tại Việt Nam đã có sự phát triển vượt bậc trong thập kỷ qua với tốc độ tăng trưởng trung bình khoảng 15% mỗi năm, sản lượng đạt khoảng 2,3 triệu tấn vào năm 2010. Tiêu thụ nhựa bình quân đầu người cũng tăng từ 1 kg năm 1975 lên khoảng 40 kg năm 2010, phản ánh nhu cầu ngày càng cao về các sản phẩm nhựa kỹ thuật và dân dụng. Trong bối cảnh đó, công nghệ vi ép phun (micro-injection molding) nổi lên như một giải pháp tiên tiến nhằm sản xuất các sản phẩm nhựa kích thước siêu nhỏ với độ chính xác cao, đáp ứng nhu cầu ngày càng đa dạng trong các lĩnh vực y tế, điện tử, viễn thông và công nghiệp phụ trợ.

Luận văn tập trung nghiên cứu thiết kế khuôn vi ép phun cho sản phẩm connector kích thước micro, nhằm hiểu rõ cấu tạo khuôn, mô phỏng các quá trình cơ bản và thực nghiệm ảnh hưởng của các thông số công nghệ đến chất lượng sản phẩm. Phạm vi nghiên cứu thực hiện tại Trường Đại học Bách Khoa, Đại học Quốc gia TP.HCM trong giai đoạn từ tháng 7/2015 đến tháng 6/2016, với sự hỗ trợ thực nghiệm từ công ty Yuwa Việt Nam.

Mục tiêu chính là phát triển thiết kế khuôn vi ép phun phù hợp cho sản phẩm micro clock connector, mô phỏng quá trình điền đầy nhựa bằng phần mềm Moldflow và thực nghiệm để đánh giá độ chính xác kích thước, ngoại quan sản phẩm. Nghiên cứu góp phần nâng cao năng lực công nghệ vi ép phun tại Việt Nam, hỗ trợ các doanh nghiệp trong việc sản xuất sản phẩm nhựa kỹ thuật kích thước nhỏ, tiết kiệm nguyên liệu và năng lượng, đồng thời nâng cao chất lượng sản phẩm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Công nghệ ép phun truyền thống và vi ép phun: So sánh quy trình, thiết bị, vật liệu và các thông số công nghệ giữa hai công nghệ để xác định đặc điểm riêng biệt của vi ép phun, như lực kẹp máy nhỏ hơn 15 tấn, kích thước hạt nhựa nhỏ, tốc độ phun và áp suất phun cao hơn, cùng với yêu cầu kiểm soát nhiệt độ và thoát khí nghiêm ngặt.

• Khái niệm sản phẩm micro: Định nghĩa sản phẩm micro với kích thước nhỏ hơn 1 mm hoặc có thành phần kích thước micro, khối lượng sản phẩm dưới vài miligram, dung sai kích thước trong khoảng micromet.

• Mô hình dòng chảy và truyền nhiệt trong khuôn vi ép phun: Áp dụng các phương trình bảo toàn khối lượng, động lượng (Navier-Stokes đơn giản hóa), và năng lượng để mô phỏng dòng chảy nhựa nóng chảy trong lòng khuôn. Sử dụng mô hình nhớt Cross_WLF để mô tả đặc tính nhớt của nhựa phụ thuộc nhiệt độ và áp suất. Mô hình truyền nhiệt trong khuôn micro dựa trên phương trình dẫn nhiệt với điều kiện biên phù hợp, tính toán sự phân bố nhiệt độ dọc theo kênh dẫn.

• Đặc tính vật liệu nhựa LCP (Liquid Crystal Polymer): LCP được chọn làm vật liệu cho sản phẩm do có độ bền kéo cao (52,8-185 MPa), mô đun đàn hồi lớn (8.200 MPa), nhiệt độ chảy dẻo cao (355-400°C), và hệ số co rút thấp (khoảng 0,2%), phù hợp với yêu cầu sản phẩm micro có thành mỏng và kích thước nhỏ.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập từ sách chuyên ngành, tạp chí khoa học, báo cáo ngành nhựa Việt Nam và quốc tế, tài liệu kỹ thuật của nhà sản xuất vật liệu và thiết bị.

• Phương pháp phân tích: Sử dụng phần mềm Moldflow Plastic Insight để mô phỏng quá trình điền đầy nhựa, phân tích áp suất, nhiệt độ, tốc độ phun và các vị trí khí dư trong khuôn. Mô phỏng giúp xác định các thông số thiết kế khuôn và quy trình công nghệ tối ưu.

• Phương pháp chọn mẫu: Thiết kế khuôn cho sản phẩm micro clock connector gồm 2 lõi khuôn (đầu nối cái và đầu nối đực), sản xuất mẫu thử nghiệm trên máy ép nhựa Sodick TR05EH với lực kẹp dưới 15 tấn, phù hợp với công nghệ vi ép phun.

• Timeline nghiên cứu: Nghiên cứu lý thuyết và mô phỏng từ tháng 7/2015 đến tháng 3/2016; gia công khuôn và thực nghiệm từ tháng 4/2016 đến tháng 6/2016.

• Thực nghiệm: Đo kích thước, khối lượng và kiểm tra ngoại quan sản phẩm sau ép bằng máy đo hiển vi Nikon Micro scope STM7-CB, so sánh với kết quả mô phỏng để đánh giá độ chính xác và hiệu quả thiết kế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của nhiệt độ khuôn và miệng phun đến chất lượng sản phẩm: Nhiệt độ khuôn được duy trì trong khoảng 80-120°C giúp nhựa LCP điền đầy tốt, giảm hiện tượng khuyết tật bề mặt và co rút không đều. Nhiệt độ miệng phun cao (355-400°C) đảm bảo nhựa hóa dẻo hoàn toàn, tăng khả năng điền đầy các chi tiết mỏng với chiều dày dưới 1 mm.

2. Tốc độ và áp suất phun: Tốc độ phun cao và áp suất phun lớn giúp giảm thời gian điền đầy khuôn, đồng thời giảm sự khác biệt áp suất trong lòng khuôn, đảm bảo độ đồng đều của sản phẩm. Tuy nhiên, tốc độ quá cao có thể gây biến dạng cục bộ, do đó cần điều chỉnh phù hợp với lực kẹp máy và thiết kế khuôn.

3. Thiết kế kênh dẫn và hệ thống thoát khí: Kênh dẫn ngắn với tỷ lệ kênh dẫn/chi tiết khoảng 60:1 giúp giảm áp suất mất mát và tăng hiệu quả điền đầy. Hệ thống rãnh thoát khí được gia công chính xác giúp loại bỏ khí kẹt, giảm hiện tượng rỗ khí và vết cháy trên sản phẩm.

4. Độ chính xác kích thước và ngoại quan sản phẩm: Kết quả thực nghiệm trên 30 mẫu sản phẩm micro clock connector cho thấy kích thước đạt dung sai trong khoảng micromet, khối lượng sản phẩm đạt tiêu chuẩn micro (khoảng 25 mg). So sánh với mô phỏng Moldflow, sai số kích thước dưới 0,2%, chứng tỏ mô phỏng là công cụ hiệu quả để dự đoán và tối ưu thiết kế khuôn.

Thảo luận kết quả

Các kết quả cho thấy công nghệ vi ép phun không chỉ là phiên bản thu nhỏ của ép phun truyền thống mà đòi hỏi sự điều chỉnh kỹ thuật và thiết kế khuôn đặc thù. Việc kiểm soát nhiệt độ khuôn và miệng phun đóng vai trò quyết định trong việc đảm bảo chất lượng sản phẩm micro, phù hợp với các nghiên cứu quốc tế về gia nhiệt nhanh bề mặt khuôn và kiểm soát nhiệt độ chính xác.

Thiết kế kênh dẫn và hệ thống thoát khí được tối ưu hóa giúp giảm áp suất phun và loại bỏ khí kẹt hiệu quả, tương đồng với các nghiên cứu mô phỏng dòng chảy và chân không hỗ trợ trong khuôn micro. Kết quả thực nghiệm khẳng định tính khả thi của thiết kế khuôn và quy trình công nghệ, đồng thời góp phần nâng cao năng suất và giảm chi phí sản xuất.

Dữ liệu có thể được trình bày qua biểu đồ so sánh nhiệt độ khuôn, áp suất phun với tỷ lệ lỗi sản phẩm, bảng số liệu kích thước và khối lượng mẫu thử, cũng như hình ảnh sản phẩm sau ép để minh họa ngoại quan đạt yêu cầu.

Đề xuất và khuyến nghị

1. Tăng cường kiểm soát nhiệt độ khuôn và miệng phun: Áp dụng hệ thống gia nhiệt nhanh và điều khiển nhiệt độ chính xác trong khoảng 80-120°C cho khuôn và 355-400°C cho miệng phun nhằm đảm bảo chất lượng sản phẩm micro. Thời gian thực hiện: 6 tháng. Chủ thể: Nhà sản xuất máy ép và doanh nghiệp gia công khuôn.

2. Tối ưu thiết kế kênh dẫn và hệ thống thoát khí: Thiết kế kênh dẫn ngắn, tỷ lệ kênh dẫn/chi tiết khoảng 60:1, kết hợp rãnh thoát khí chính xác để giảm áp suất phun và loại bỏ khí kẹt. Thời gian thực hiện: 3 tháng. Chủ thể: Kỹ sư thiết kế khuôn và nhà máy gia công.

3. Sử dụng phần mềm mô phỏng Moldflow trong thiết kế và kiểm soát quy trình: Áp dụng mô phỏng để dự đoán các thông số công nghệ, giảm sai sót trong thiết kế và tăng hiệu quả sản xuất. Thời gian thực hiện: liên tục. Chủ thể: Bộ phận R&D và kỹ thuật sản xuất.

4. Đào tạo và nâng cao năng lực kỹ thuật cho cán bộ vận hành: Tổ chức các khóa đào tạo về công nghệ vi ép phun, kiểm soát quy trình và bảo trì thiết bị nhằm nâng cao chất lượng sản phẩm và giảm tỷ lệ lỗi. Thời gian thực hiện: 12 tháng. Chủ thể: Doanh nghiệp và các trung tâm đào tạo kỹ thuật.

Đối tượng nên tham khảo luận văn

1. Doanh nghiệp sản xuất nhựa kỹ thuật: Nghiên cứu giúp cải tiến thiết kế khuôn và quy trình vi ép phun, nâng cao chất lượng sản phẩm micro, giảm chi phí và tăng năng suất.

2. Các viện nghiên cứu và trường đại học: Là tài liệu tham khảo cho các đề tài nghiên cứu về công nghệ vi ép phun, mô phỏng dòng chảy nhựa và thiết kế khuôn micro.

3. Kỹ sư thiết kế khuôn và công nghệ sản xuất: Cung cấp kiến thức chuyên sâu về thiết kế khuôn vi ép phun, lựa chọn vật liệu và điều chỉnh thông số công nghệ phù hợp.

4. Nhà cung cấp máy móc và vật liệu nhựa: Hiểu rõ yêu cầu kỹ thuật và đặc tính vật liệu trong công nghệ vi ép phun để phát triển sản phẩm và dịch vụ phù hợp với thị trường.

Câu hỏi thường gặp

1. Công nghệ vi ép phun khác gì so với ép phun truyền thống?
   Vi ép phun sử dụng máy có lực kẹp nhỏ hơn 15 tấn, vật liệu hạt nhựa kích thước nhỏ, tốc độ và áp suất phun cao hơn, đồng thời yêu cầu kiểm soát nhiệt độ và thoát khí nghiêm ngặt hơn để sản xuất các sản phẩm kích thước micro với độ chính xác cao.

2. Tại sao chọn nhựa LCP cho sản phẩm micro connector?
   LCP có độ bền kéo cao, mô đun đàn hồi lớn, nhiệt độ chảy dẻo cao và hệ số co rút thấp, giúp sản phẩm có kích thước ổn định, bề mặt đẹp và chịu được điều kiện làm việc trong ngành điện tử.

3. Phần mềm Moldflow giúp gì trong thiết kế khuôn vi ép phun?
   Moldflow mô phỏng quá trình điền đầy nhựa, phân bố áp suất, nhiệt độ và vị trí khí dư, giúp dự đoán lỗi sản phẩm, tối ưu thiết kế khuôn và điều chỉnh thông số công nghệ trước khi gia công thực tế.

4. Làm thế nào để kiểm soát chất lượng sản phẩm micro sau ép?
   Sử dụng máy đo hiển vi chính xác để đo kích thước, khối lượng và kiểm tra ngoại quan sản phẩm, so sánh với tiêu chuẩn thiết kế và kết quả mô phỏng để đảm bảo dung sai và chất lượng.

5. Những thách thức chính khi thiết kế khuôn vi ép phun là gì?
   Bao gồm việc gia công chi tiết khuôn với kích thước rất nhỏ, thiết kế hệ thống thoát khí hiệu quả, kiểm soát nhiệt độ và áp suất phun chính xác, cũng như đảm bảo lực kẹp máy phù hợp để tránh hở khuôn và biến dạng sản phẩm.

Kết luận

• Công nghệ vi ép phun là giải pháp tiên tiến để sản xuất sản phẩm nhựa kích thước micro với độ chính xác cao, phù hợp với nhu cầu phát triển công nghiệp kỹ thuật tại Việt Nam.
• Thiết kế khuôn vi ép phun cho sản phẩm micro clock connector đã được nghiên cứu, mô phỏng và thực nghiệm thành công, đạt dung sai kích thước dưới 0,2% và khối lượng sản phẩm khoảng 25 mg.
• Việc kiểm soát nhiệt độ khuôn, miệng phun, tốc độ và áp suất phun là yếu tố then chốt ảnh hưởng đến chất lượng sản phẩm.
• Phần mềm Moldflow là công cụ hiệu quả hỗ trợ thiết kế và tối ưu quy trình công nghệ vi ép phun.
• Đề xuất các giải pháp kỹ thuật và đào tạo nhằm nâng cao năng lực sản xuất, góp phần thúc đẩy ứng dụng công nghệ vi ép phun trong ngành công nghiệp nhựa Việt Nam.

Hành động tiếp theo: Các doanh nghiệp và viện nghiên cứu nên áp dụng kết quả nghiên cứu để phát triển sản phẩm micro, đồng thời đầu tư vào công nghệ và đào tạo nhân lực nhằm nâng cao năng lực cạnh tranh trên thị trường quốc tế.
