Giới thiệu dự án

Sự gia tăng đột biến của rác thải polymer đang là một trong những thách thức môi trường cấp bách nhất toàn cầu. Thống kê của các tổ chức môi trường quốc tế cho thấy sản lượng nhựa toàn cầu vượt mức 150 triệu tấn/năm với tốc độ tăng trưởng bình quân 3,5%/năm; mức tiêu thụ nhựa tại các quốc gia dao động từ 60–100 kg/người/năm. Tại Việt Nam, lượng chất thải nhựa bình quân đầu người đã tăng nhanh từ 30 kg/người/năm lên 35 kg/người/năm. Thành phần chủ yếu trong rác thải nhựa sinh hoạt và công nghiệp là các polyolefin như polyetylen (PE - bao gồm LDPE, LLDPE, HDPE) và polypropilen (PP). Do có tính trơ hóa học cao, cấu trúc mạch carbon dài bền vững và độ thấm nước cực thấp, các loại nhựa này mất từ hàng trăm đến hàng nghìn năm mới có thể phân hủy hoàn toàn trong điều kiện tự nhiên. Ngoài ra, việc bổ sung các phụ gia độc hại như chất hóa dẻo (TOCP - triorthocresylphosphat), chất tạo màu và hợp chất kim loại nặng (chì, cadmi) khiến phương pháp chôn lấp truyền thống gây ô nhiễm nghiêm trọng đất và nguồn nước ngầm.

Phương pháp nhiệt phân (pyrolysis) chuyển hóa rác thải nhựa thành dầu nhiên liệu (phân đoạn xăng, dầu DO, gasoil) đang mở ra hướng xử lý kinh tế tuần hoàn giàu tiềm năng: vừa triệt tiêu nguồn rác độc hại, vừa thu hồi năng lượng giá trị cao. Tuy nhiên, quá trình nhiệt phân nhiệt (cracking nhiệt thuần túy không xúc tác) đòi hỏi năng lượng kích hoạt lớn (nhiệt độ vận hành 450–1200°C), thời gian lưu dài, phân bố sản phẩm rộng, chứa nhiều sáp paraffin và hàm lượng olefin không ổn định.

Để khắc phục rào cản này, việc ứng dụng xúc tác cracking đóng vai trò cốt lõi nhằm hạ nhiệt độ phản ứng, tăng tốc độ chuyển hóa và nâng cao độ chọn lọc phân đoạn dầu nhiên liệu. Mặc dù các xúc tác cracking thương mại như zeolit Y tổng hợp từ hóa chất tinh khiết có hoạt tính cao, giá thành nguyên liệu của chúng lại rất đắt đỏ. Trong bối cảnh Việt Nam sở hữu trữ lượng khoáng sét cao lanh phong phú (phân bố tại Quảng Ngãi, Yên Bái, Hải Dương, Lâm Đồng), đề tài "Điều chế chất xúc tác từ vật liệu nguồn cao lanh Quảng Ngãi sử dụng cho quá trình nhiệt phân nhựa thải" đã được triển khai nhằm chế tạo vật liệu xúc tác vi mao quản giá thành thấp, tận dụng nguồn khoáng sản nội địa phục vụ công nghệ xử lý môi trường.

+-----------------------------------------------------------------------------------+
|                        MỤC TIÊU NGHIÊN CỨU TRỌNG TÂM                              |
+-----------------------------------------------------------------------------------+
| 1. Khảo sát thành phần và kích hoạt nguồn khoáng sét tự nhiên Quảng Ngãi.         |
| 2. Tổng hợp vật liệu xúc tác axit biến tính kim loại (C2NB10, C4NB10) và Zeolit Y |
|    (ZY2N) mang cấu trúc khung mạng Faujasite thông qua quá trình thủy nhiệt.      |
| 3. Đánh giá đặc trưng cấu trúc hóa lý bằng XRD, FTIR, BET, ICP-MS và XRF.         |
| 4. Khảo sát hoạt tính cracking trên hệ phản ứng cố định hai tầng với nhựa PP sạch  |
|    và nhựa thải thực tế, tối ưu hóa hiệu suất thu hồi dầu nhiên liệu lỏng.        |
+-----------------------------------------------------------------------------------+

Dự án xác định phạm vi thực nghiệm trên hệ phản ứng tầng cố định (fixed-bed reactor) hai vùng gia nhiệt độc lập ở quy mô phòng thí nghiệm, sử dụng dòng khí mang $\text{N}_2$ tinh khiết $50\text{ mL/phút}$ và tốc độ nâng nhiệt $3,75^\circ\text{C/phút}$, tập trung đánh giá hiệu suất thu hồi pha lỏng và các đặc trưng hóa lý của xúc tác.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình chuyển hóa rác thải nhựa thành nhiên liệu hiện nay chủ yếu dựa vào ba hướng tiếp cận công nghệ chính: nhiệt phân nhiệt thuần túy, cracking sử dụng zeolit tổng hợp tinh khiết và cracking sử dụng khoáng sét biến tính.

Tiêu chí so sánh Nhiệt phân nhiệt thuần túy Zeolit tổng hợp thương mại (NaY, ZSM-5) Xúc tác biến tính từ Cao lanh Quảng Ngãi
Nhiệt độ phản ứng $450^\circ\text{C} - 600^\circ\text{C}$ (rất cao) $380^\circ\text{C} - 420^\circ\text{C}$ (thấp) $390^\circ\text{C} - 420^\circ\text{C}$ (tối ưu)
Thời gian phản ứng Kéo dài ($>100\text{ phút}$) Ngắn ($50 - 70\text{ phút}$) Ngắn ($80\text{ phút}$)
Hiệu suất thu dầu (PP) $81,61%$ $95% - 99%$ $94% - 98%$
Chi phí chế tạo vật liệu Không tốn xúc tác Rất đắt ($3.000 - 5.000\text{ USD/tấn}$) Cực thấp ($50 - 150\text{ USD/tấn}$)
Khả năng tái sinh Không áp dụng Dễ thiêu kết nếu mất ổn định nhiệt Tái sinh tốt bằng đốt cốc ở $540 - 680^\circ\text{C}$
Tính chọn lọc sản phẩm Kém, nhiều sáp và cặn cốc Cao, giàu hydrocacbon mạch nhánh Tốt, giảm thiểu cặn nặng

Yêu cầu kỹ thuật của hệ thống được phân loại theo mô hình MoSCoW:

  • Must have (Bắt buộc): Chuyển hóa pha cao lanh tự nhiên thành metacaolanh vô định hình hoạt tính; tổng hợp thành công zeolit cấu trúc Faujasite; chuyển đổi tâm $\text{Na}^+$ sang dạng $\text{H}^+$ qua trao đổi ion $\text{NH}_4\text{Cl}$; định hình xúc tác dạng viên nén chịu lực ($d = 4,5\text{ mm}$).
  • Should have (Nên có): Phân tán tâm kim loại $\text{NiO}$ lên bề mặt xúc tác nhằm tăng cường phản ứng chuyển hydro/dehydrogen hóa; hạ nhiệt độ phản ứng cracking xuống ít nhất $30 - 50^\circ\text{C}$.
  • Could have (Có thể mở rộng): Tái sinh xúc tác qua nhiều chu kỳ đốt cốc liên tục; mở rộng thử nghiệm trên nhiều nguồn nhựa hỗn hợp (PE, PS, PET).
  • Won't have (Chưa thực hiện trong giai đoạn này): Thiết kế hệ thống cracking tầng sôi tuần hoàn quy mô công nghiệp (FCC Continuous Unit).

Thiết kế hệ thống

Hệ thống nhiệt phân - cracking xúc tác hai tầng được thiết kế nhằm tách biệt pha nhiệt phân pha rắn/lỏng ban đầu và pha chuyển hóa xúc tác pha khí:

[Bình chứa khí N2: 50 mL/phút]
   [Bình thu Dầu Nhiên Liệu] + [Pha Khí không ngưng thoát ra ngoài]
  • Vật liệu và hóa chất chuẩn: Cao lanh tự nhiên mỏ Quảng Ngãi; $\text{HCl}$ $2\text{N}$ và $4\text{N}$ (P.A); $\text{Ni(NO}_3)_2\cdot6\text{H}_2\text{O}$ (P.A, Trung Quốc); Bentonit kỹ thuật (đóng vai trò chất kết dính); $\text{Na}_2\text{SiO}_3\cdot9\text{H}_2\text{O}$ và $\text{NaOH}$ (P.A); $\text{NH}_4\text{Cl}$ $1\text{N}$; Khí $\text{N}_2$ độ tinh khiết $99,99%$.
  • Thiết bị phân tích cấu trúc: Thiết bị nhiễu xạ tia X (XRD D8-Advance, nguồn bức xạ $\text{Cu-K}\alpha$, $\lambda = 1,5406\text{ Å}$); Quang phổ hồng ngoại biến đổi Fourier (FTIR Nicolet Impact 410, dải đo $4000 - 400\text{ cm}^{-1}$); Quang phổ khối plasma cảm ứng cao tần (ICP-MS) và Huỳnh quang tia X (XRF); Thiết bị đo diện tích bề mặt riêng theo phương pháp hấp phụ đẳng nhiệt Nitơ BET (Micromeritics).

Phương pháp nghiên cứu

Quy trình nghiên cứu tuân thủ phương pháp thực nghiệm khoa học đối chứng, chia làm 4 giai đoạn chính:

[Tuần 1-3: Tiền xử lý khoáng sét]
  - Loại tạp cơ học, rây d <= 1mm
  - Nung 650°C/3h tạo Metacaolanh
  - Phân tích ICP-MS / XRF
[Tuần 4-7: Hoạt hóa & Tổng hợp Zeolit]
  - Nhánh 1: Metacaolanh + HCl (2N / 4N) khuấy 6h -> C2NB10 / C4NB10
  - Nhánh 2: Thủy nhiệt (Gel 6SiO2 : Al2O3 : 9Na2O : 249H2O) -> Zeolit NaY
[Tuần 8-10: Biến tính & Định hình xúc tác]
  - Trao đổi ion NH4Cl 1N (3 chu kỳ) -> H-Zeolit Y
  - Tẩm muối Ni(NO3)2.6H2O (80°C, 2h)
  - Phối trộn bentonit, tạo viên bán cầu d = 4.5mm, nung 650°C/3h
[Tuần 11-14: Thử nghiệm cracking & Đánh giá]
  - Cracking không xúc tác vs có xúc tác (C2NB10, C4NB10, ZY2N)
  - Khảo sát nhựa nguyên sinh PP và rác thải nhựa thực tế
  - Đo đạc thể tích dầu theo thời gian, tính toán hiệu suất thu hồi

Quá trình triển khai và Kết quả thực nghiệm

Quy trình tổng hợp và Cơ chế phản ứng

1. Quy trình điều chế xúc tác C2NB10 và C4NB10

Cao lanh tự nhiên sau khi làm sạch tạp chất và rây qua cỡ hạt $\le 1\text{ mm}$ được nung trong không khí ở $650^\circ\text{C}$ trong 3 giờ để phá vỡ mạng tinh thể kaolinit $\text{Al}_2\text{O}_3\cdot2\text{SiO}_2\cdot2\text{H}_2\text{O}$, khử nước cấu trúc tạo thành metacaolanh vô định hình. Trộn $10,0\text{ g}$ metacaolanh với $30\text{ mL}$ dung dịch $\text{HCl}$ $2\text{N}$ (cho mẫu C2NB10) hoặc $\text{HCl}$ $4\text{N}$ (cho mẫu C4NB10), khuấy liên tục trong 6 giờ để loại bớt các ion kim loại tạp chất và hòa tan một phần nhôm bát diện, mở rộng lỗ xốp. Lọc rửa bằng nước cất đến khi dịch lọc đạt $\text{pH} = 7$, sấy ở $25 - 33^\circ\text{C}$ trong 24 giờ. Tiếp theo, phối trộn $10,0\text{ g}$ bột hoạt hóa với $5,0\text{ g}$ bentonit, $3,89\text{ g } \text{Ni(NO}_3)_2\cdot6\text{H}_2\text{O}$ (tương đương $1,0\text{ g } \text{NiO}$) và $50\text{ mL}$ nước cất, khuấy ở $80^\circ\text{C}$ trong 2 giờ đến khi tạo khối dẻo kết dính, vo viên bán cầu đường kính $\sim 4,5\text{ mm}$, sau đó nung hoạt hóa ở $650^\circ\text{C}$ trong 3 giờ.

2. Quy trình tổng hợp Zeolit ZY2N từ cao lanh

Dựa trên kết quả đo ICP-MS của cao lanh ($10\text{ g}$ cao lanh chứa $m_{\text{Al}} = 1,02732\text{ g} \Rightarrow n_{\text{Al}} = 0,038\text{ mol}$; $m_{\text{Si}} = 2,37567\text{ g} \Rightarrow n_{\text{Si}} = 0,085\text{ mol}$), tỷ lệ mol phối trộn gel thủy nhiệt được xác lập nghiêm ngặt theo công thức:

$$6,\text{SiO}_2 : 1,\text{Al}_2\text{O}_3 : 9,\text{Na}_2\text{O} : 249,\text{H}_2\text{O}$$

  • Lượng hóa chất bổ sung cho $10\text{ g}$ cao lanh đã hoạt hóa $\text{HCl}$ $2\text{N}$: $8,236\text{ g } \text{Na}_2\text{SiO}3\cdot9\text{H}2\text{O}$ ($n{\text{Si thêm}} = 0,029\text{ mol}$) và $11,36\text{ g } \text{NaOH}$ ($n{\text{Na thêm}} = 0,248\text{ mol}$).
  • Hỗn hợp được khuấy đồng nhất trong 1 giờ, già hóa ở nhiệt độ phòng trong 72 giờ, sau đó kết tinh thủy nhiệt trong nồi hấp áp suất (autoclave) ở $100^\circ\text{C}$ trong 24 giờ.
  • Sản phẩm Zeolit NaY được lọc, rửa nước cất đến $\text{pH} = 8$, sấy ở $120^\circ\text{C}$ trong 3 giờ.
  • Chuyển đổi pha hoạt tính và tẩm kim loại: Tiến hành trao đổi ion $10,0\text{ g}$ Zeolit NaY với $100\text{ mL}$ dung dịch $\text{NH}_4\text{Cl}$ $1\text{N}$ (khuấy 8 giờ, già hóa 16 giờ, lặp lại 3 chu kỳ) để thay thế hoàn toàn ion $\text{Na}^+$ bằng $\text{NH}_4^+$. Rửa sạch ion $\text{Cl}^-$ (kiểm tra bằng dung dịch $\text{AgNO}_3$). Tẩm $1,592\text{ g } \text{Ni(NO}_3)_2\cdot6\text{H}_2\text{O}$ trong $50\text{ mL}$ nước cất ở $80^\circ\text{C}$ trong 2 giờ, tạo viên ($d = 4,5\text{ mm}$) và nung ở $650^\circ\text{C}$ trong 3 giờ để giải phóng $\text{NH}_3$, chuyển hóa xúc tác về dạng proton $\text{H-Zeolit Y}$ mang tâm oxit niken ($\text{NiO}$).

3. Cơ chế phản ứng Cracking xúc tác

Quá trình nhiệt phân cracking polyolefin trên xúc tác zeolit biến tính diễn ra theo cơ chế ion cacboni (carbenium/carbonium ion) trên các tâm axit Brønsted ($-\text{Si-O(H)-Al-}$) và tâm axit Lewis, kết hợp tâm hydro hóa của $\text{NiO}$:

Giai đoạn 1: Tạo ion cacboni (Hấp phụ trên tâm axit xúc tác)
  (Điện tích dương ưu tiên định vị ở cacbon bậc cao)

Giai đoạn 2: Chuyển vị và đồng phân hóa (Tăng độ ổn định ion cacboni)

Giai đoạn 3: Phản ứng đứt mạch beta (beta-scission)

Giai đoạn 4: Đứt mạch liên tiếp và giải hấp tạo phân đoạn xăng/dầu

Đồng thời, quá trình tái sinh xúc tác bị bám dính muội than (cốc) được thực hiện bằng phản ứng oxy hóa có kiểm soát ở $540 - 680^\circ\text{C}$:

$$2\text{C} + \text{O}_2 \rightarrow 2\text{CO} + Q; \quad \text{CO} + \frac{1}{2}\text{O}_2 \rightarrow \text{CO}_2 + Q; \quad 2\text{H}_2 + \text{O}_2 \rightarrow 2\text{H}_2\text{O} + Q$$

Kiểm chứng đặc trưng cấu trúc vật liệu

Kết quả phân tích nguyên tố cho thấy cao lanh tự nhiên Quảng Ngãi có tỷ lệ mol $\text{SiO}_2/\text{Al}_2\text{O}_3 = 2,312$ (qua ICP-MS) và $3,424$ (qua XRF), nằm trong khung tiêu chuẩn lý tưởng để chế tạo xúc tác cracking.

+-----------------------------------------------------------------------------------------+
|                  ĐẶC TRƯNG HÓA LÝ VÀ PHỔ CỦA CÁC MẪU XÚC TÁC                            |
+-------------------+-----------------------------------+---------------------------------+
| Mẫu xúc tác       | Pha tinh thể chính (XRD 2theta)   | Tần số dao động đặc trưng (FTIR)|
+-------------------+-----------------------------------+---------------------------------+
| C2NB10            | - Goosecreekite: 19.8°, 22.43°    | - OH bát diện Al3+: 3622.58 cm⁻¹|
| (Axit HCl 2N)     | - Alpha Quartz: 20.9°, 26.5°      | - Si-O hóa trị: 1038.50 cm⁻¹    |
|                   |                                   | - Si-O biến dạng: 473.48 cm⁻¹   |
+-------------------+-----------------------------------+---------------------------------+
| C4NB10            | - Goosecreekite + Alpha Quartz    | - Si-O hóa trị: 1036.21 cm⁻¹    |
| (Axit HCl 4N)     | - Cancrinite: 24.9°, 27.8°, 37.2° | - Rửa trôi khung nhôm nhiều hơn |
+-------------------+-----------------------------------+---------------------------------+
| ZY2N              | - Faujasite Zeolit Y              | - Khung Zeolit: 998.99 cm⁻¹     |
| (Thủy nhiệt NaY)  | - Goosecreekite: 19.8°            | - Vòng kép D6R (T-O-T):         |
|                   | - Pha Na-P1: 28.1°                |   550.92 cm⁻¹ (Khẳng định cấu   |
|                   | - Alpha Quartz                    |   trúc Zeolit Y đặc trưng)      |
+-------------------+-----------------------------------+---------------------------------+
  • Diện tích bề mặt riêng (BET): Mẫu $\text{ZY2N}$ đạt diện tích bề mặt cao nhất ($19\text{ m}^2/\text{g}$), tiếp theo là $\text{C2NB10}$ ($12\text{ m}^2/\text{g}$) và $\text{C4NB10}$ thấp nhất ($7\text{ m}^2/\text{g}$). Việc sử dụng $\text{HCl}$ $4\text{N}$ có nồng độ quá cao đã phá hủy một phần khung silicat xốp, làm sụt giảm diện tích bề mặt tiếp xúc.

Kết quả chuyển hóa cracking và Hiệu suất thu hồi dầu

Quá trình thử nghiệm nhiệt phân $50\text{ g}$ nhựa PP nguyên sinh trên các mẫu xúc tác ($5\text{ g}$) ở $450^\circ\text{C}$ cho kết quả vượt trội so với nhiệt phân không xúc tác:

Thông số thực nghiệm Nhiệt phân không xúc tác Xúc tác C4NB10 Xúc tác C2NB10 Xúc tác ZY2N
Tổng thể tích dầu thu được $47,84\text{ mL}$ $39,80\text{ mL}$ $44,50\text{ mL}$ $48,20\text{ mL}$
Tổng khối lượng dầu lỏng $40,805\text{ g}$ $43,00\text{ g}$ $47,00\text{ g}$ $49,00\text{ g}$
Tỷ trọng dầu ($D$) $0,853\text{ g/mL}$ $0,865\text{ g/mL}$ $0,858\text{ g/mL}$ $0,845\text{ g/mL}$
Hiệu suất chuyển hóa ($H$) $81,61%$ $86,00%$ $94,00%$ $98,00%$
Thời gian phản ứng $100\text{ phút}$ $80\text{ phút}$ $80\text{ phút}$ $80\text{ phút}$
Vùng nhiệt độ bắt đầu sinh dầu $446 - 450^\circ\text{C}$ $420 - 445^\circ\text{C}$ $405 - 425^\circ\text{C}$ $396 - 410^\circ\text{C}$
% Thể tích dầu trong 30 phút đầu $88,46%$ $86,00%$ $75,00%$ $82,00%$
TỐC ĐỘ SINH DẦU THEO THỜI GIAN NHIỆT PHÂN (50g Nhựa PP)
    20 min     40 min     60 min     80 min     100 min
  • Thử nghiệm trên rác thải nhựa thực tế (Post-consumer Waste Plastic): Tiến hành nhiệt phân $30\text{ g}$ rác thải nhựa thu gom thực tế với $3\text{ g}$ xúc tác $\text{ZY2N}$ ở $450^\circ\text{C}$. Kết quả thu được $16,16\text{ mL}$ dầu lỏng, khối lượng dầu $23,07\text{ g}$, tỷ trọng dầu đạt $1,427\text{ g/mL}$, hiệu suất chuyển hóa đạt $76,9%$. Tỷ trọng dầu nhựa thải cao hơn dầu PP sạch do lẫn các tạp chất vô cơ, phụ gia tạo màu và hydrocacbon thơm ngưng tụ.

Đổi mới và Đóng góp khoa học

  1. Chuyển hóa trực tiếp khoáng sét tự nhiên thành Zeolit Y chất lượng cao: Khác với các công trình truyền thống đòi hỏi nguồn silica/alumina tinh khiết đắt tiền, nghiên cứu đã xây dựng quy trình thủy nhiệt có kiểm soát, chuyển hóa thành công cao lanh Quảng Ngãi thành Zeolit Y cấu trúc Faujasite với vòng kép 6 cạnh D6R đặc trưng (xác nhận qua pic FTIR $550,92\text{ cm}^{-1}$).
  2. Tối ưu hóa hình thái xúc tác lưỡng chức năng (Bifunctional Catalyst): Kết hợp đồng thời tâm axit Brønsted/Lewis trên khung nhôm-silicat và tâm kim loại $\text{NiO}$ phân tán, tạo điều kiện thuận lợi cho chuỗi phản ứng cắt mạch hydrocacbon và chuyển vị đồng phân hóa diễn ra nhanh chóng.
  3. Cải thiện vượt bậc hiệu suất năng lượng và kinh tế:
Chỉ số cải tiến Giá trị đạt được với Xúc tác ZY2N Giá trị đối chứng (Không xúc tác) Mức độ cải thiện (%)
Hiệu suất thu hồi dầu PP $98,00%$ $81,61%$ Tăng $16,39%$
Thời gian phản ứng hoàn toàn $80\text{ phút}$ $100\text{ phút}$ Rút ngắn $20,0%$
Nhiệt độ vùng bắt đầu cracking $396^\circ\text{C}$ $446^\circ\text{C}$ Hạ nhiệt $50^\circ\text{C}$
Giá thành vật liệu xúc tác $\sim 100\text{ USD/tấn}$ $3.500\text{ USD/tấn (Zeolit TM)}$ Giảm chi phí $>95%$

Ứng dụng thực tế và Triển khai công nghiệp

Hệ thống xúc tác điều chế từ cao lanh Quảng Ngãi có khả năng tích hợp trực tiếp vào các dây chuyền xử lý rác thải nhựa quy mô công nghiệp:

[Rác thải nhựa đô thị / Công nghiệp]
  • Tính toán hiệu quả kinh tế (Dự toán sơ bộ cho Module xử lý 1 tấn rác nhựa/ngày):
    • Sản lượng: 1 tấn rác nhựa $\rightarrow$ Thu hồi khoảng $760 - 850\text{ lít}$ dầu nhiên liệu chất lượng cao.
    • Chi phí xúc tác: Tiêu hao khoảng $10\text{ kg}$ xúc tác ZY2N/tấn nhựa (chi phí sản xuất xúc tác $\sim 30.000\text{ VNĐ/kg} \Rightarrow 300.000\text{ VNĐ}$).
    • Doanh thu ước tính: $760\text{ lít} \times 16.000\text{ VNĐ/lít} \approx 12.160.000\text{ VNĐ/ngày}$.
    • Thời gian hoàn vốn (ROI): Ước tính dao động từ 14 đến 18 tháng cho một trạm xử lý chất thải cấp huyện/khu công nghiệp.

Hạn chế và Hướng phát triển

  • Hạn chế kỹ thuật:
    • Diện tích bề mặt riêng BET của mẫu $\text{ZY2N}$ ($19\text{ m}^2/\text{g}$) tuy đã được cải thiện đáng kể so với khoáng sét thô nhưng vẫn thấp hơn zeolit tổng hợp hoàn toàn từ hóa chất tinh khiết ($300 - 500\text{ m}^2/\text{g}$) do pha thạch anh ($\alpha$-quartz) trong cao lanh tự nhiên chưa chuyển hóa triệt để.
    • Hiện tượng ngộ độc và bám cốc (coking) trên xúc tác khi xử lý nhựa thải thực tế có chứa phụ gia halogen và kim loại nặng đòi hỏi chu kỳ tái sinh thường xuyên.
  • Hướng phát triển tiếp theo:
    • Áp dụng phương pháp kiềm hóa mở rộng (alkali leaching) để hòa tan triệt để pha $\alpha$-quartz dư trước khi tổng hợp thủy nhiệt, nâng diện tích bề mặt BET lên $>100\text{ m}^2/\text{g}$.
    • Bổ sung các chất định hướng cấu trúc hữu cơ (SDA) nhằm chế tạo zeolit cấu trúc ZSM-5 từ cao lanh, tăng tính chọn lọc phân đoạn hydrocarbon thơm (BTX).
    • Phân tích chi tiết thành phần sản phẩm dầu lỏng bằng sắc ký khí ghép khối phổ (GC-MS) và kiểm tra các chỉ tiêu tiêu chuẩn nhiên liệu thương mại (TCVN).

Đối tượng hưởng lợi

|                           LỢI ÍCH ĐỊNH LƯỢNG CHO CÁC NHÓM ĐỐI TƯỢNG                     |
| Nhóm đối tượng            | Lợi ích và Giá trị kỹ thuật mang lại                        |
| Sinh viên & Học viên      | - Cung cấp bộ dữ liệu thực nghiệm chuẩn mực về XRD, FTIR,    |
| chuyên ngành Hóa học/VL   |   BET và ICP-MS trong xử lý khoáng sét vô cơ.               |
|                           | - Tài liệu tham khảo toàn diện về cơ chế cracking polymer.  |
| Kỹ sư & Nhà phát triển    | - Bản thiết kế hoàn chỉnh hệ phản ứng nhiệt phân hai tầng.   |
| công nghệ Hóa dầu         | - Quy trình điều chế và định hình xúc tác dạng viên nén     |
|                           |   đạt độ bền cơ học cao trong công nghiệp.                  |
| Doanh nghiệp Tái chế      | - Giải pháp công nghệ thay thế xúc tác ngoại nhập đắt tiền. |
| & Môi trường đô thị       | - Tăng hiệu suất thu hồi dầu lên 98%, tối ưu hóa ROI.       |
| Nhà nghiên cứu Khoa học   | - Mở ra hướng nghiên cứu mới biến tính khoáng phi kim Việt  |
| Vật liệu Dị thể           |   Nam ứng dụng trong xúc tác lọc hóa dầu và năng lượng xanh.|

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai hệ thống phản ứng nhiệt phân xúc tác này là gì?

Hệ thống yêu cầu lò phản ứng hai vùng nhiệt độc lập chịu nhiệt tối thiểu $650^\circ\text{C}$, làm bằng thép không gỉ inox 316 hoặc ống thạch anh chịu nhiệt, hệ thống dẫn khí trơ $\text{N}_2$ có van điều áp vi lượng, bộ ngưng tụ tuần hoàn làm lạnh bằng nước ở nhiệt độ $5 - 10^\circ\text{C}$ và bẫy thu hồi chất lỏng kín khí.

2. Vì sao hoạt hóa cao lanh bằng dung dịch HCl 2N lại cho hiệu quả cracking tốt hơn HCl 4N?

Dung dịch $\text{HCl}$ $2\text{N}$ hòa tan chọn lọc một lượng vừa đủ nhôm bát diện ngoài khung, giúp mở rộng đường dẫn mao quản và tăng diện tích bề mặt lên $12\text{ m}^2/\text{g}$. Ngược lại, $\text{HCl}$ $4\text{N}$ có tính axit quá mạnh đã rửa trôi quá mức ion $\text{Al}^{3+}$, làm phá hủy cục bộ cấu trúc lớp của khoáng sét, khiến diện tích bề mặt sụt giảm xuống còn $7\text{ m}^2/\text{g}$, dẫn đến hoạt tính xúc tác giảm nhanh sau 30 phút.

3. Tỷ trọng của dầu thu được từ nhựa thải ($1,427\text{ g/mL}$) có ý nghĩa gì so với dầu từ nhựa PP sạch ($0,845\text{ g/mL}$)?

Dầu thu từ nhựa PP nguyên sinh có tỷ trọng $0,845\text{ g/mL}$, tương đương với phân đoạn dầu diesel/gasoil thương phẩm. Dầu từ rác thải nhựa thực tế có tỷ trọng cao hơn nhiều ($1,427\text{ g/mL}$) do rác thải hỗn hợp chứa nhiều polyme phân cực, tạp chất phụ gia vô cơ, hợp chất chứa vòng thơm ngưng tụ và muội than cuốn theo dòng khí. Dầu này cần qua một bước chưng cất phân đoạn đơn giản để thu hồi nhiên liệu sạch.

4. Quy trình tái sinh xúc tác khi bị đóng muội than (cốc) được thực hiện như thế nào?

Xúc tác sau nhiều chu kỳ cracking bị suy giảm hoạt tính do cốc bám phủ tâm hoạt tính sẽ được chuyển sang chế độ tái sinh nhiệt: thổi luồng không khí sạch hoặc hỗn hợp khí chứa oxy ở nhiệt độ $540 - 680^\circ\text{C}$. Muội carbon sẽ bị oxy hóa hoàn toàn thành $\text{CO}_2$ và $\text{H}_2\text{O}$, phục hồi lại các tâm axit mà không làm biến dạng cấu trúc khung mạng zeolit.

5. Khả năng mở rộng quy mô (scalability) của vật liệu xúc tác từ cao lanh Quảng Ngãi ra sao?

Rất khả thi. Nguồn cao lanh tại Quảng Ngãi và các tỉnh miền Trung Việt Nam có trữ lượng hàng chục triệu tấn, chi phí khai thác rẻ. Quy trình nung, hoạt hóa axit và thủy nhiệt không sử dụng dung môi hữu cơ phức tạp, hoàn toàn tương thích với các thiết bị khuấy trộn, lọc ép và lò nung công nghiệp hiện có tại các nhà máy hóa chất trong nước.

Kết luận

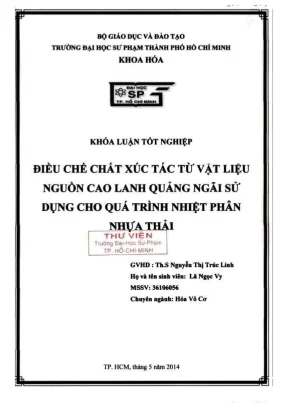

Đề tài khóa luận tốt nghiệp "Điều chế chất xúc tác từ vật liệu nguồn cao lanh Quảng Ngãi sử dụng cho quá trình nhiệt phân nhựa thải" đã giải quyết trọn vẹn cả hai mục tiêu: giá trị khoa học vật liệu và giá trị ứng dụng thực tiễn trong công nghệ bảo vệ môi trường.

  • Về mặt học thuật: Chứng minh tính khả thi của việc chuyển hóa khoáng sét cao lanh tự nhiên thành vật liệu xúc tác vi mao quản Zeolit Y mang cấu trúc tinh thể Faujasite (đặc trưng bởi dao động vòng kép D6R tại $550,92\text{ cm}^{-1}$ trên phổ FTIR).
  • Về mặt công nghệ: Nâng cao hiệu suất chuyển hóa nhựa polyolefin thành dầu nhiên liệu lỏng lên $98%$ đối với nhựa PP nguyên sinh và $76,9%$ đối với rác thải nhựa thực tế; rút ngắn thời gian phản ứng xuống $80\text{ phút}$ và hạ nhiệt độ làm việc từ $30 - 50^\circ\text{C}$.
  • Về mặt kinh tế - xã hội: Cung cấp giải pháp chế tạo xúc tác giá thành thấp từ khoáng sản nội địa, mở ra hướng đi bền vững cho các nhà máy tái chế rác thải nhựa chuyển hóa thành năng lượng xanh tại Việt Nam.

Nghiên cứu là nền tảng vững chắc để tiếp tục phát triển các hệ xúc tác dị thể nano đa chức năng, đóng góp tích cực vào chiến lược phát triển kinh tế tuần hoàn và giảm thiểu ô nhiễm rác thải nhựa toàn cầu.
