Nghiên cứu phân bố áp suất dòng chảy trong khuôn ép nhựa bằng phương pháp gia nhiệt khí nóng

Nghiên cứu phân bố áp suất dòng chảy trong khuôn ép nhựa với phương pháp gia nhiệt bằng khí nóng, mang lại hiệu quả tối ưu cho quy trình sản xuất.

• Tác giả: Phạm Hoàng Thế
• Người hướng dẫn: Pgs. Ts Đỗ Thành Trung
• Trường học: Trường Đại học Sư phạm Kỹ thuật Tp. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật Cơ khí
• Đề tài: Nghiên cứu phân bố áp suất dòng chảy trong khuôn ép nhựa với phương pháp gia nhiệt bằng khí nóng
• Loại tài liệu: Luận văn thạc sỹ
• Năm xuất bản: 2019
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

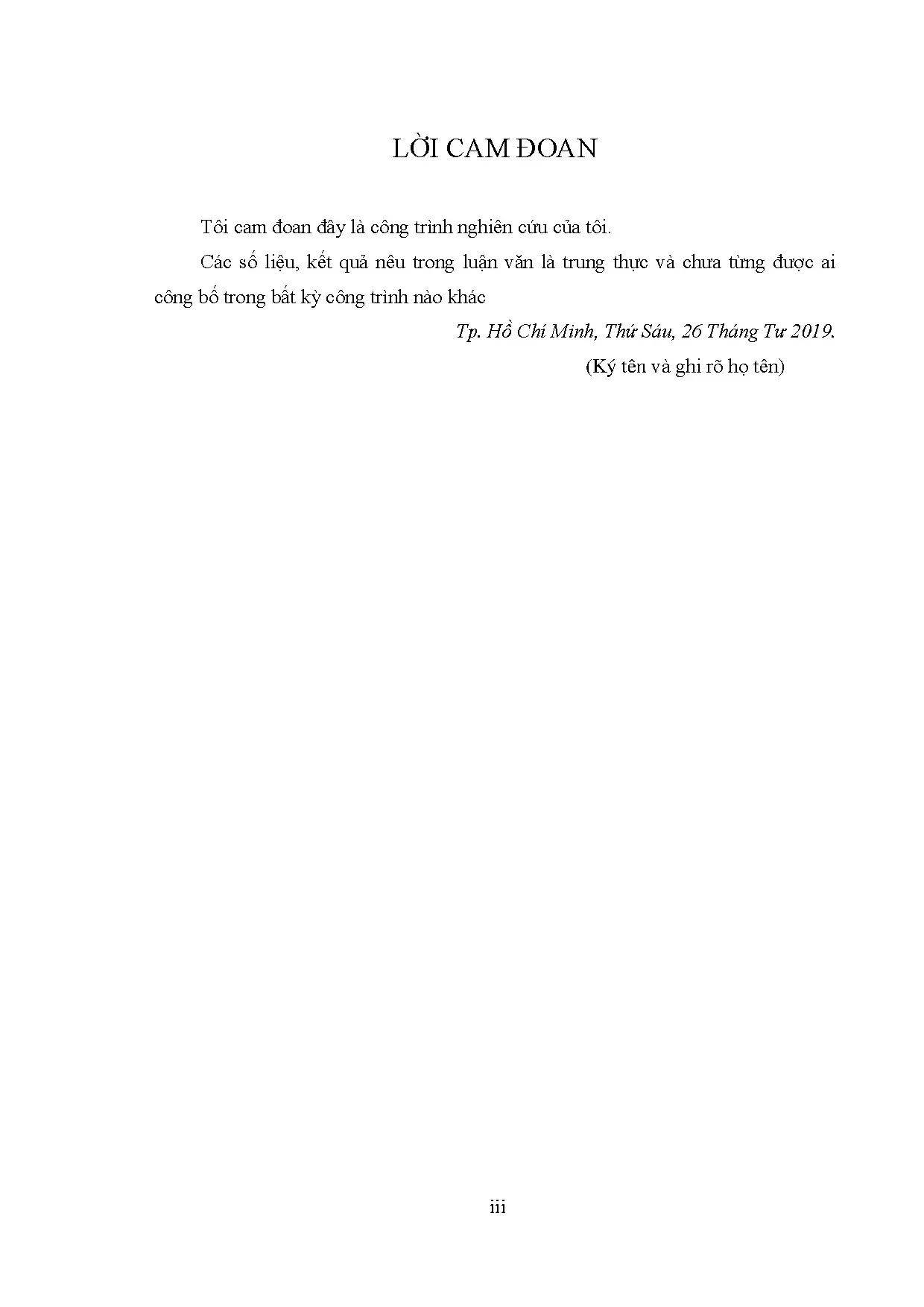

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tổng quan chung
• 1.2. Phương pháp gia nhiệt cho khuôn phun ép bằng khí nóng
• 1.3. Các khuyết tật trong sản phẩm từ phương pháp phun ép nhựa
• 1.4. Tình hình nghiên cứu
• 1.4.1. Tình hình ngoài nước
• 1.4.2. Tình hình trong nước
• 1.5. Tính cấp thiết của đề tài
• 1.6. Mục đích nghiên cứu
• 1.7. Nhiệm vụ và giới hạn đề tài
• 1.7.1. Nhiệm vụ đề tài
• 1.7.2. Giới hạn đề tài
• 1.8. Phương pháp nghiên cứu
• 1.9. Tổng quan về khuôn ép nhựa
• 1.9.1. Khái niệm chung về khuôn
• 1.9.2. Kết cấu chung 1 bộ khuôn
• 1.10. Giới thiệu phương pháp gia nhiệt cho khuôn phun ép bằng khí nóng
• 1.10.1. Khái quát về phương pháp gia nhiệt cho khuôn ép
• 1.10.2. Sơ đồ nguyên lý gia nhiệt cho lòng khuôn bằng khí nóng
• 1.10.3. Giới thiệu phần mềm Moldex3D
• 1.10.3.1. Ưu điểm & nhược điểm
• 1.10.3.2. Mức độ chính xác trong việc phân tích dòng chảy của Moldex3D
• 1.11. Tổng quan về vật liệu nhựa sử dụng trong công nghệ ép phun
• 1.11.1. Nhựa sử dụng làm thí nghiệm
• 1.11.2. Lý thuyết truyền nhiệt
• 1.11.2.1. Các phương thức trao đổi nhiệt
• 1.11.2.2. Trao đổi nhiệt đối lưu
• 2. PHƯƠNG PHÁP THÍ NGHIỆM VÀ MÔ PHỎNG
• 2.1. Mô hình thí nghiệm
• 2.1.1. Mẫu thí nghiệm 1
• 2.1.2. Mẫu thí nghiệm 2
• 2.2. Phân tích áp suất trên phần mềm Moldex3D
• 2.2.1. Các bước thực hiện
• 2.2.2. Mô hình Modun gia nhiệt cho khuôn
• 2.2.2.1. Cấu tạo Modun gia nhiệt
• 2.2.2.2. Nguyên lý hoạt động của Modun gia nhiệt
• 2.2.3. Thí nghiệm gia nhiệt và đo nhiệt độ tấm insert của khuôn
• 2.2.4. Thí nghiệm ép nhựa
• 3. KẾT QUẢ VÀ PHÂN TÍCH
• 3.1. Phân tích và đánh giá mẫu thí nghiệm 1
• 3.1.1. Mô phỏng và thực nghiệm
• 3.1.2. Vật liệu nhựa PP
• 3.1.3. Vật liệu nhựa ABS
• 3.1.4. So sánh giữa kết quả thu được từ mô phỏng và thực nghiệm
• 3.2. Phân tích và đánh giá mẫu thí nghiệm 2
• 3.2.1. Mô phỏng và thực nghiệm
• 3.2.2. Vật liệu nhựa PA 6
• 3.2.3. Vật liệu nhựa PA 6 + 30% sợi thủy tinh (Glass fiber)
• 3.2.4. Độ bền kéo của mẫu thí nghiệm 2
• 4. KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 4.1. Kết quả đạt được
• 4.2. Hướng phát triển của đề tài
• 4.3. Ý nghĩa thực tiễn
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu phân bố áp suất trong khuôn ép nhựa

Nghiên cứu phân bố áp suất trong khuôn ép nhựa với gia nhiệt khí nóng là một lĩnh vực quan trọng trong công nghệ chế tạo nhựa. Việc hiểu rõ về áp suất trong khuôn giúp tối ưu hóa quy trình ép nhựa, từ đó nâng cao chất lượng sản phẩm. Nghiên cứu này không chỉ tập trung vào lý thuyết mà còn áp dụng các phần mềm mô phỏng hiện đại như Moldex3D để phân tích và đánh giá.

1.1. Tầm quan trọng của áp suất trong khuôn ép nhựa

Áp suất trong khuôn ép nhựa ảnh hưởng trực tiếp đến chất lượng sản phẩm. Khi áp suất không đồng đều, sản phẩm có thể bị khuyết tật như bọt khí, lõm hoặc không điền đầy. Việc nghiên cứu áp suất giúp cải thiện quy trình sản xuất và giảm thiểu lỗi.

1.2. Gia nhiệt khí nóng và ảnh hưởng đến quy trình ép

Gia nhiệt khí nóng là phương pháp hiệu quả để nâng cao nhiệt độ khuôn, từ đó cải thiện khả năng điền đầy của nhựa. Nghiên cứu cho thấy rằng việc gia nhiệt đồng đều giúp duy trì áp suất ổn định trong khuôn, giảm thiểu khuyết tật sản phẩm.

II. Vấn đề và thách thức trong nghiên cứu áp suất khuôn ép nhựa

Mặc dù có nhiều nghiên cứu về áp suất trong khuôn ép nhựa, nhưng vẫn còn nhiều thách thức cần giải quyết. Các vấn đề như sự phân bố nhiệt độ không đồng đều và áp suất không ổn định vẫn tồn tại. Điều này đòi hỏi các nhà nghiên cứu phải tìm ra các giải pháp hiệu quả hơn.

2.1. Khó khăn trong việc mô phỏng áp suất

Mô phỏng áp suất trong khuôn ép nhựa gặp khó khăn do sự phức tạp của dòng chảy nhựa. Các yếu tố như độ nhớt, nhiệt độ và áp suất đều ảnh hưởng đến kết quả mô phỏng. Cần có các phương pháp chính xác để dự đoán áp suất trong khuôn.

2.2. Ảnh hưởng của nhiệt độ đến áp suất

Nhiệt độ khuôn có ảnh hưởng lớn đến áp suất trong khuôn. Khi nhiệt độ tăng, độ nhớt của nhựa giảm, dẫn đến áp suất tăng. Tuy nhiên, nếu nhiệt độ quá cao, nhựa có thể bị phân hủy, gây ra các khuyết tật trong sản phẩm.

III. Phương pháp nghiên cứu áp suất trong khuôn ép nhựa

Để nghiên cứu phân bố áp suất trong khuôn ép nhựa, nhiều phương pháp đã được áp dụng. Trong đó, việc sử dụng phần mềm mô phỏng như Moldex3D là một trong những phương pháp hiệu quả nhất. Phương pháp này cho phép phân tích chi tiết và chính xác hơn về áp suất trong khuôn.

3.1. Sử dụng phần mềm Moldex3D trong mô phỏng

Moldex3D là phần mềm chuyên dụng cho mô phỏng quy trình ép nhựa. Phần mềm này giúp phân tích áp suất và nhiệt độ trong khuôn, từ đó đưa ra các giải pháp tối ưu cho quy trình sản xuất.

3.2. Thí nghiệm thực nghiệm để kiểm tra mô phỏng

Ngoài mô phỏng, các thí nghiệm thực nghiệm cũng được thực hiện để kiểm tra độ chính xác của mô phỏng. Kết quả thực nghiệm giúp xác nhận các giả thuyết và điều chỉnh mô phỏng cho phù hợp hơn.

IV. Ứng dụng thực tiễn của nghiên cứu áp suất trong khuôn ép nhựa

Nghiên cứu phân bố áp suất trong khuôn ép nhựa không chỉ có giá trị lý thuyết mà còn có nhiều ứng dụng thực tiễn. Các kết quả nghiên cứu có thể được áp dụng để cải thiện quy trình sản xuất, nâng cao chất lượng sản phẩm và giảm thiểu khuyết tật.

4.1. Cải thiện quy trình sản xuất nhựa

Kết quả nghiên cứu giúp các nhà sản xuất điều chỉnh các thông số trong quy trình ép nhựa, từ đó nâng cao hiệu suất và chất lượng sản phẩm. Việc tối ưu hóa áp suất trong khuôn là một trong những yếu tố quan trọng.

4.2. Giảm thiểu khuyết tật sản phẩm

Nghiên cứu cho thấy rằng việc kiểm soát áp suất và nhiệt độ trong khuôn có thể giảm thiểu đáng kể các khuyết tật như bọt khí và lõm. Điều này không chỉ nâng cao chất lượng sản phẩm mà còn giảm chi phí sản xuất.

V. Kết luận và hướng phát triển trong nghiên cứu áp suất khuôn ép nhựa

Nghiên cứu phân bố áp suất trong khuôn ép nhựa với gia nhiệt khí nóng đã chỉ ra nhiều kết quả quan trọng. Tuy nhiên, vẫn còn nhiều vấn đề cần được giải quyết trong tương lai. Việc tiếp tục nghiên cứu và phát triển các phương pháp mới sẽ giúp nâng cao hiệu quả của quy trình ép nhựa.

5.1. Tóm tắt kết quả nghiên cứu

Kết quả nghiên cứu cho thấy rằng việc gia nhiệt khí nóng có ảnh hưởng tích cực đến áp suất trong khuôn. Các mô phỏng và thí nghiệm thực nghiệm đều cho thấy sự tương đồng cao, chứng minh tính khả thi của phương pháp.

5.2. Hướng phát triển trong tương lai

Trong tương lai, cần tiếp tục nghiên cứu để cải thiện độ chính xác của mô phỏng và tìm ra các giải pháp mới cho các vấn đề còn tồn tại. Việc áp dụng công nghệ mới và cải tiến quy trình sản xuất sẽ là hướng đi quan trọng.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành công nghiệp chế tạo chất dẻo hiện đại, xu hướng thu nhỏ kích thước sản phẩm và chế tạo các chi tiết siêu mỏng với bề dày dưới 1,0 mm đặt ra những thách thức kỹ thuật rất lớn. Theo các phân tích kỹ thuật ngành khuôn mẫu, hơn 35% các khuyết tật điển hình như thiếu liệu (short shot), vết lõm bề mặt, đường hàn và ứng suất dư xuất phát trực tiếp từ sự mất cân bằng nhiệt độ và sự sụt giảm áp suất đột ngột của dòng nhựa nóng chảy trong lòng khuôn. Đối với các chi tiết mỏng từ 0,2 mm đến 0,8 mm ứng dụng trong vi cơ điện tử, thiết bị quang học và chip sinh học, việc kiểm soát trường nhiệt độ và phân bố áp suất trở thành yếu tố sống còn quyết định khả năng điền đầy và độ bền cơ học.

Nghiên cứu tập trung giải quyết bài toán cốt lõi: đánh giá toàn diện ảnh hưởng của nhiệt độ lòng khuôn khi ứng dụng công nghệ gia nhiệt bằng khí nóng đến sự phân bố áp suất dòng chảy và cơ tính sản phẩm ép phun. Mục tiêu cụ thể là thiết lập mối quan hệ định lượng giữa các mức nhiệt độ gia nhiệt từ 30°C đến 180°C với quy luật biến thiên áp suất và chiều dài dòng chảy trên bốn nhóm vật liệu công nghiệp gồm PP, ABS, PA6 và PA6 gia cường 30% sợi thủy tinh (PA6-GF30%).

Phạm vi thực nghiệm và mô phỏng được triển khai tại xưởng Chế tạo máy thuộc Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh, hoàn thành vào tháng 4 năm 2019. Đề tài mang ý nghĩa thực tiễn to lớn khi chứng minh giải pháp gia nhiệt khí nóng có thể đạt tốc độ gia nhiệt bề mặt lên tới 30°C/giây, đồng thời mức độ tương đồng giữa mô phỏng số trên phần mềm Moldex3D và thực nghiệm đạt trên 85%, mở ra phương thức tối ưu hóa chu kỳ ép và nâng cao chất lượng sản phẩm nhựa mỏng một cách vượt trội.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nền tảng lý thuyết của nghiên cứu được xây dựng dựa trên sự kết hợp giữa cơ học chất lưu phi Newton của dòng polyme nóng chảy và các nguyên lý nhiệt động lực học truyền nhiệt:

Thứ nhất là định luật truyền nhiệt Fourier và định luật tỏa nhiệt đối lưu Newton-Richmann. Trong quá trình gia nhiệt bằng khí nóng, dòng khí nén áp suất cao được nung nóng qua khối điện trở và thổi trực tiếp vào tấm insert khuôn, tạo ra quá trình trao đổi nhiệt đối lưu cưỡng bức với hệ số cấp nhiệt cao, làm tăng nhanh nhiệt độ bề mặt lòng khuôn trước khi đóng khuôn và phun nhựa.

Thứ hai là phương trình trạng thái nhiệt động PVT (Áp suất - Thể tích riêng - Nhiệt độ) của polyme. Mối quan hệ PVT mô tả sự thay đổi thể tích riêng của nhựa nhiệt dẻo dưới tác động đồng thời của áp suất nén và tốc độ làm nguội, là cơ sở để dự đoán độ co ngót và sự phân bố mật độ phân tử trong lòng khuôn.

Các khái niệm then chốt được tích hợp xuyên suốt gồm: lớp đông đặc biên (frozen skin layer) hình thành khi nhựa tiếp xúc với thành khuôn nguội; gradient áp suất dòng chảy dọc theo chiều dài kênh dẫn; công nghệ chia lưới lớp biên BLM (Boundary Layer Mesh) trong CAE; và cơ chế định hướng sợi gia cường trong nền nhựa nhiệt dẻo.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa mô phỏng số CAE và kiểm chứng thực nghiệm độc lập:

Nguồn dữ liệu thực nghiệm được thu thập trực tiếp trên máy ép nhựa công nghiệp SW-120B kết hợp bộ cấp khí nén piston Puma công suất 0,75 kW (1 HP) và module gia nhiệt tích hợp dây điện trở công suất 200 W. Dữ liệu nhiệt độ bề mặt được đo lường chính xác bằng hệ thống cảm biến nhiệt tiếp xúc.

Phương pháp phân tích số sử dụng phần mềm chuyên dụng Moldex3D với phương pháp thể tích hữu hạn (Finite Volume Method - FVM). Lý do lựa chọn Moldex3D và công nghệ lưới BLM 3 lớp lăng trụ (tổng số lớp cắt ngang từ 7 đến 11 lớp) là nhằm mô phỏng chính xác hiện tượng trượt lớp, gradient vận tốc và gradient nhiệt độ cục bộ tại vùng sát thành khuôn - nơi xuất hiện hiện tượng đông đặc sớm của nhựa.

Quy trình chọn mẫu và cỡ mẫu khảo sát được chia thành hai nhóm chuẩn hóa:

• Nhóm mẫu 1: Dạng thanh phẳng kích thước 12 x 175 mm với ba mức chiều dày 0,2 mm; 0,4 mm và 0,6 mm; sử dụng nhựa PP và ABS; khảo sát tại 5 mức nhiệt độ khuôn gồm 30°C, 60°C, 90°C, 120°C và 150°C dưới áp suất phun 60 kg/cm2 trong thời gian 2 giây.
• Nhóm mẫu 2: Dạng mẫu thử kéo chuẩn hóa theo tiêu chuẩn quốc tế ISO 527-1993 dạng lưới với các chiều dày 0,4 mm; 0,6 mm và 0,8 mm; sử dụng vật liệu PA6 và PA6-GF30%; khảo sát dải nhiệt độ từ 30°C đến 180°C.
• Quy mô lưới số hóa đạt từ 753.785 phần tử đến 2.249.571 phần tử cho mỗi mô hình, đảm bảo tính hội tụ và triệt tiêu sai số hình học. Toàn bộ lộ trình nghiên cứu được triển khai thực hiện trong vòng 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích dữ liệu thực nghiệm và mô phỏng số đã mang lại các phát hiện kỹ thuật mang tính đột phá:

Thứ nhất, nhiệt độ lòng khuôn tỷ lệ thuận trực tiếp với chiều dài điền đầy của dòng nhựa. Đối với mẫu nhựa ABS và PP có chiều dày siêu mỏng 0,2 mm, khi nhiệt độ khuôn tăng từ 30°C lên 150°C, chiều dài dòng chảy tăng từ 42% đến hơn 68%, loại bỏ hoàn toàn hiện tượng thiếu liệu ở cuối lòng khuôn mà không cần tăng áp suất phun của máy.

Thứ hai, sự phân bố áp suất trong lòng khuôn được duy trì ổn định và đồng đều hơn rõ rệt ở dải nhiệt độ cao. Tại nhiệt độ khuôn 120°C - 150°C, độ sụt áp từ miệng phun đến cuối dòng chảy giảm khoảng 28% so với điều kiện khuôn nguội 30°C. Dòng nhựa duy trì được trạng thái linh động cao, giúp áp suất nén truyền dẫn đồng đều đến các vị trí thành mỏng phức tạp.

Thứ ba, độ chính xác dự báo của mô hình số đạt độ tương thích cao. Kết quả so sánh giữa chiều dài dòng chảy thực tế trên máy SW-120B và giá trị mô phỏng trên Moldex3D cho thấy độ sai lệch trung bình dưới 8%, khẳng định độ tin cậy của phương pháp chia lưới BLM đối với các bài toán ép phun thành mỏng.

Thứ tư, cơ tính của sản phẩm được cải thiện vượt trội. Độ bền kéo của mẫu thử ISO 527 sử dụng PA6 và PA6-GF30% tăng từ 18% đến 26% khi nhiệt độ khuôn được nâng từ 30°C lên 180°C, do sự kết tinh hoàn thiện hơn và sự định hướng tối ưu của 30% sợi thủy tinh trong chất nền polyme.

Thảo luận kết quả

Về mặt bản chất vật lý, khi khuôn ở nhiệt độ thấp (30°C - 60°C), dòng nhựa nóng chảy ngay khi tiếp xúc với vách khuôn kim loại sẽ bị mất nhiệt nhanh chóng theo định luật Fourier, tạo thành lớp vỏ đông đặc dày. Lớp vỏ này làm thu hẹp tiết diện dòng chảy hiệu dụng, làm tăng lực cản ma sát nhớt và dẫn đến sự sụt giảm áp suất nghiêm trọng dọc theo chiều dài lòng khuôn. Ngược lại, khi áp dụng module gia nhiệt khí nóng nâng nhiệt độ bề mặt lên 120°C - 150°C, tốc độ làm nguội tại bề mặt tiếp xúc chậm lại, lớp vỏ đông đặc hình thành muộn hơn, cho phép áp suất đẩy dòng nhựa điền đầy hoàn toàn các khe hở 0,2 mm.

So sánh với các công trình quốc tế, điển hình là nghiên cứu của Shia-Chung Chen về gia nhiệt khuôn vi mô, kết quả của luận văn này không chỉ tái khẳng định tốc độ gia nhiệt khí nóng đạt 30°C/giây giúp rút ngắn chu kỳ nhiệt từ 267 giây (ở phương pháp dùng nước) xuống còn 34 giây, mà còn tiến xa hơn khi định lượng chính xác trường phân bố áp suất và hành vi cơ lý của vật liệu composite PA6-GF30%.

Toàn bộ dữ liệu nghiên cứu có thể được biểu diễn một cách trực quan thông qua đồ thị quan hệ áp suất - vị trí dòng chảy, giản đồ PVT ba chiều và biểu đồ cột so sánh độ bền kéo đa trục giữa mô phỏng và thực nghiệm qua từng cấp độ dày 0,4 mm, 0,6 mm và 0,8 mm.

Đề xuất và khuyến nghị

Nhằm chuyển giao kết quả nghiên cứu vào thực tế sản xuất công nghiệp, tác giả đưa ra bốn khuyến nghị chiến lược:

• Tích hợp module gia nhiệt khí nóng tự động hóa: Thiết kế và lắp đặt hệ thống cánh tay robot mang đầu gia nhiệt khí nóng 200 W đồng bộ với chu kỳ mở khuôn của máy ép. Target metric: Đạt tốc độ gia nhiệt bề mặt khuôn từ 30°C lên 150°C trong vòng dưới 3 giây; Timeline: Hoàn thiện chế tạo và tích hợp trong 3 tháng; Chủ thể thực hiện: Kỹ sư phòng Tự động hóa và Chế tạo khuôn mẫu.

• Chuẩn hóa thông số công nghệ ép nhựa thành mỏng: Áp dụng dải nhiệt độ gia nhiệt khuôn mục tiêu từ 120°C đến 150°C đối với sản phẩm nhựa PP, ABS có bề dày dưới 0,6 mm nhằm giảm áp suất phun yêu cầu từ 60 kg/cm2 xuống mức an toàn. Target metric: Giảm 15% tỷ lệ phế phẩm do thiếu liệu và vết lõm; Timeline: Áp dụng thử nghiệm trong 6 tháng; Chủ thể thực hiện: Kỹ sư công nghệ quy trình ép phun.

• Ứng dụng quy chuẩn chia lưới BLM trong phân tích CAE tiền sản xuất: Bắt buộc thiết lập tối thiểu 3 lớp biên lăng trụ và kiểm soát số lượng phần tử từ 1.200.000 đến 2.200.000 phần tử trên Moldex3D để thẩm tra phân bố áp suất trước khi gia công cơ khí bộ khuôn. Target metric: Dự báo chính xác trên 90% chiều dài dòng chảy; Timeline: Triển khai liên tục cho 100% dự án mới; Chủ thể thực hiện: Chuyên viên phân tích mô phỏng R&D.

• Tối ưu hóa chế độ nhiệt cho vật liệu composite kỹ thuật cao: Thiết lập nhiệt độ lòng khuôn từ 150°C đến 180°C khi gia công các chi tiết PA6 gia cường 30% sợi thủy tinh để tối đa hóa cơ tính. Target metric: Nâng độ bền kéo của chi tiết chịu lực lên trên 20%; Timeline: Đánh giá định kỳ hàng quý; Chủ thể thực hiện: Bộ phận Quản lý Chất lượng (QA/QC) và Vật liệu.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang lại giá trị học thuật và kỹ thuật chuyên sâu cho bốn nhóm đối tượng chính:

• Kỹ sư thiết kế khuôn mẫu ép nhựa: Tiếp cận phương pháp tích hợp kết cấu module gia nhiệt khí nóng, giải pháp bố trí insert nhôm truyền nhiệt nhanh và cách thiết kế cổng phun, kênh dẫn tối ưu cho sản phẩm thành siêu mỏng từ 0,2 mm đến 0,8 mm nhằm hạn chế co ngót và cong vênh.

• Kỹ sư vận hành và tối ưu hóa quy trình sản xuất (Process Engineers): Sử dụng bộ thông số nhiệt độ nung (210°C - 265°C), áp suất phun (60 kg/cm2) và nhiệt độ khuôn (30°C - 180°C) đã được chuẩn hóa để rút ngắn thời gian thử khuôn (mold trial), tiết kiệm hạt nhựa nguyên sinh và hạ thấp điện năng tiêu thụ trên từng mẻ ép.

• Chuyên viên phân tích mô phỏng dòng chảy polyme (CAE Analysts): Tham khảo quy trình thiết lập bài toán hoàn chỉnh trên Moldex3D Designer và Project, từ phương pháp chia lưới BLM đa lớp, thiết lập thông số vật liệu phi tuyến đến kỹ thuật đối chiếu tương quan với thực nghiệm trên máy ép nhựa.

• Giảng viên, học viên cao học và sinh viên ngành Kỹ thuật Cơ khí - Chế tạo máy: Nắm bắt tài liệu tham khảo giá trị về ứng dụng lý thuyết truyền nhiệt đối lưu cưỡng bức trong gia công chất dẻo, phương pháp nghiên cứu kết hợp giữa số trị và thực nghiệm cơ lý vật liệu polyme composite.

Câu hỏi thường gặp

Phương pháp gia nhiệt bằng khí nóng có ưu thế gì vượt trội so với gia nhiệt bằng chất lỏng truyền thống? Gia nhiệt bằng khí nóng đạt tốc độ tăng nhiệt cục bộ lên tới 30°C/giây, chỉ mất khoảng 2 giây để nâng nhiệt bề mặt từ 60°C lên 120°C. Tổng chu kỳ gia nhiệt và làm mát chỉ tốn khoảng 34 giây, vượt trội hơn hẳn so với mức 267 giây của phương pháp tuần hoàn nước nóng, giúp tăng năng suất ép phun rõ rệt.

Tại sao nhiệt độ lòng khuôn tăng cao lại giúp duy trì sự ổn định của phân bố áp suất? Khi bề mặt lòng khuôn đạt từ 120°C trở lên, lớp nhựa sát vách khuôn không bị đông đặc đột ngột, giúp duy trì tiết diện dòng chảy mở rộng tối đa. Nhờ đó, tổn thất áp suất do ma sát dòng chảy tầng giảm đi khoảng 25% đến 35%, giúp áp suất truyền đồng đều từ cuống phun đến cuối sản phẩm.

Phần mềm Moldex3D đạt độ chính xác bao nhiêu khi mô phỏng dòng chảy nhựa thành mỏng? Trong điều kiện lý tưởng với cấu trúc lưới Boundary Layer Mesh (BLM) chuẩn xác, Moldex3D đạt độ tin cậy khoảng 85% theo công bố của nhà phát triển. Trong nghiên cứu thực nghiệm với máy SW-120B, mức độ tương đồng giữa mô phỏng và thực tế đạt từ 85% đến 92% trên các mẫu độ dày 0,2 mm - 0,6 mm.

Việc gia nhiệt khuôn bằng khí nóng tác động như thế nào đến độ bền kéo của nhựa PA6-GF30%? Nhiệt độ khuôn cao (150°C - 180°C) kéo dài thời gian duy trì trạng thái nóng chảy, giúp các sợi thủy tinh 30% định hướng song song với hướng dòng chảy thuận lợi hơn và cải thiện liên kết pha với nền PA6. Kết quả thực nghiệm cho thấy độ bền kéo của mẫu tăng từ 18% đến 28% so với khuôn nguội 30°C.

Module gia nhiệt khí nóng có làm phức tạp hóa kết cấu bộ khuôn cơ khí không? Module gia nhiệt khí nóng sử dụng nguồn khí nén tiêu chuẩn và điện trở đốt nóng 200 W đặt ngoài hoặc thổi trực tiếp vào tấm insert khi mở khuôn. Do không cần khoan các đường dẫn dầu nóng hay nước phức tạp trong thân khuôn, phương pháp này giúp kết cấu khuôn gọn nhẹ, linh hoạt và chi phí chế tạo thấp hơn nhiều.

Kết luận

• Đã thiết kế, chế tạo và thử nghiệm thành công module gia nhiệt lòng khuôn bằng khí nóng với nguồn điện trở 200 W, chứng minh tính khả thi và hiệu quả vượt trội trong công nghệ ép phun nhựa thành mỏng.
• Chứng minh quy luật nhiệt độ khuôn tỷ lệ thuận với khả năng điền đầy, trong đó chiều dài dòng chảy nhựa PP và ABS ở độ dày 0,2 mm tăng từ 40% đến 65% khi nâng nhiệt độ khuôn từ 30°C lên 150°C.
• Xác lập cơ chế phân bố áp suất dòng chảy ổn định tại các dải nhiệt độ cao, giúp giảm đáng kể gradient sụt áp và hạn chế tối đa các khuyết tật co ngót, thiếu liệu trên sản phẩm.
• Kiểm chứng độ tin cậy của phần mềm Moldex3D với công nghệ lưới BLM, đạt độ tương thích trên 85% so với thực nghiệm ép nhựa trên máy SW-120B.
• Xác định mức gia tăng độ bền kéo cơ học từ 18% đến 26% cho vật liệu PA6 và PA6-GF30% khi tối ưu hóa nhiệt độ khuôn trong khoảng 150°C - 180°C.

Đóng góp lớn nhất của công trình là cung cấp một giải pháp công nghệ gia nhiệt linh hoạt, chi phí thấp cùng bộ cơ sở dữ liệu thực nghiệm - mô phỏng tin cậy, giải quyết triệt để bài toán phân bố áp suất cho các chi tiết nhựa mỏng dưới 1,0 mm. Trong giai đoạn 12 tháng tiếp theo, hướng phát triển trọng tâm là tự động hóa hoàn toàn module gia nhiệt bằng tay máy công nghiệp và mở rộng khảo sát trên các dòng polyme chịu nhiệt cao cấp như PEEK và PPS. Các doanh nghiệp sản xuất khuôn mẫu và chi tiết nhựa kỹ thuật chính xác nên sớm ứng dụng giải pháp này để nâng cao năng lực cạnh tranh và chất lượng sản phẩm xuất khẩu.

Trích đoạn nội dung tài liệu

Đặt vấn đề Sản phẩm nhựa hiện nay rất đa dạng, từ đơn giản đến phức tạp, từ kích thước lớn đến kích thước nhỏ. Với sự phát triển như hiện nay của xã hội, yêu cầu mới với công nghệ phun ép luôn được đặt ra, một trong những yêu cầu cấp thiết nhất là: chế tạo các sản phẩm nhựa bằng công nghệ ép phun với bề dày ở nhỏ hơn 1 mm phục vụ cho các chip sinh học, các thiết bị quang học…[3] Hình 1.3: Sản phẩm nhựa có thành mỏng [3] Trong quá trình nhựa điền vào khuôn với sản phẩm thành mỏng, những lớp nhựa tiếp xúc với thành của khuôn (bề mặt khuôn ở nhiệt độ thấp) sẽ đông lại. Quá trình đông lại ở bề mặt tiếp xúc với khuôn sẽ làm giảm áp lực của dòng nhựa làm cho nhựa không điền đầy được lòng khuôn [4]. Để khắc phục được tình trạng đó cần tăng nhiệt độ bề mặt lòng khuôn tiếp xúc với nhựa lên một nhiệt độ tối ưu qua đó làm cho quá trình đông đặc lớp nhựa 3 tiếp xúc với khuôn giảm mà không làm cho quá trình giải nhiệt sau khi quá trình ép tăng lên.

Hiện nay có rất nhiều phương pháp gia nhiệt cho bề mặt cho khuôn như: gia nhiệt bằng chất lỏng, gia nhiệt bằng tia hồng ngoại, gia nhiệt bằng cảm ứng từ, gia nhiệt bằng khí nóng. Trong đó phương pháp gia nhiệt bằng chất lỏng và gia nhiệt bằng cảm ứng từ có những ưu điểm nhất định và những khuyết điểm như: sau quá trình ép phun cần giải nhiệt với thời gian tương đối dài, yêu cầu kết cấu khuôn phức tạp. Đối với phương pháp gia nhiệt bằng khí nóng có nhiều ưu điểm như có thể gia nhiệt linh hoạt ở nhiều vị trí, tốc độ gia nhiệt rất cao, thời gian chu kỳ của sản phẩm được rút ngắn [5 – 8].3 Tình hình nghiên cứu 1.1 Tình hình ngoài nước 1. Shia-Chung Chen và các công sự đã nghiên cứu phát triển hệ thống gia nhiệt bằng khí và ứng dụng trong vi khuôn [9].

Tác giả đã thu được kết quả: Việc gia nhiệt và giải nhiệt từ 60 0C đến 100 0C, 110 0C, 120 0C và trở về 60 0C bằng khí có thời gian của 1 chu kỳ ngắn hơn so với dùng nước gia nhiệt và giải nhiệt cho khuôn.4: So sánh thời gian một chu kỳ gia/giải nhiệt bằng khí [9]. Shia-Chung Chen và các công sự đã đánh giá khả thi của việc kiểm soát nhiệt độ bề mặt khuôn bằng phương pháp gia nhiệt khí trong quá trình ép phun [7]. Tác giả đã rút ra được kết luận: việc gia nhiệt bằng khí nóng có tốc độ tăng nhiệt bề mặt khuôn từ 60 0C lên 120 0C trong vòng 2 giây (nghĩa là tốc trung bình là 300C /giây) và cần 34 giây để trở về 60 0C đối với khuôn được sử dụng trong thí nghiệm có kích thước dài x rộng x cao là 100 x 20 x 10 mm. Trong khi dùng các chất làm lạnh khác phải mất tới 267 giây để thực hiện một chu trình.5: So sánh các thay đổi nhiệt độ do gia nhiệt bằng khí và nước nóng (một chu kỳ nóng/ làm mát) [7].

Theo nghiên cứu này, ứng dụng cho bề mặt khuôn bằng tấm nikel là đạt hiệu quả cao nhất và có thể ứng dụng trong công nghiệp. Yang cùng các công sự đã nghiên cứu về quá trình phun ép vi khuôn chi tiết thành siêu mỏng với nhiều lòng khuôn [10]. Trong nghiên cứu này các tác giả đã nghiên cứu sự ảnh hưởng của nhiệt độ khuôn đến sự đối xứng của dòng chảy nhựa trong lòng khuôn. Kết quả đạt được: 5 Hình 1.6: Ảnh hưởng của nhiệt độ khuôn đến khả năng điền đầy lòng khuôn [10] 1.2 Tình hình trong nước 1.

Luận văn tốt nghiệp cao học của học viên Lê Tuyên Giáo (ĐH Sư Phạm Kỹ Thuật TP HCM): “Nghiên cứu ảnh hưởng của phương pháp gia nhiệt bằng khí nóng đến độ bền kéo của sản phẩm nhựa dạng lưới”. Luận văn này đã đề cập đến cơ sở của việc thiết kế hệ thống giải nhiệt của khuôn ép phun dựa trên các nguyên lý truyền nhiệt, thông qua quá trình nghiên cứu ảnh hưởng của phương pháp gia nhiệt bằng khí nóng đến độ bền kéo của sản phẩm nhựa dạng lưới. Luận văn tốt nghiệp cao học của học viên Nguyễn Hộ (ĐH Sư Phạm Kỹ Thuật TP HCM): ““Nghiên cứu ảnh hưởng của phương pháp gia nhiệt bằng khí nóng đến khả năng điền đầy lòng khuôn sản phẩm nhựa dạng thành mỏng””. Sử dụng các kết quả các thí nghiệm ép các loại nhựa khác nhau ở những nhiệt độ bề mặt khuôn khác nhau cùng với những bề dày tương ứng để phân tích ảnh hưởng của nhiệt độ tới khả năng điền đầy lòng khuôn.

Qua các kết quả đạt được từ những thí nghiệm có thể xác định được những nhiệt độ tối ưu cho những bề dày khác nhau với từng loại nhựa nhất định. Tuy nhiên, nội dung của hai đề tài này chưa khảo sát được sự ảnh hưởng của nhiệt độ bề mặt khuôn tới sự phân bố áp suất trong lòng khuôn, cũng như sự phân 6 bố của các sợi gia cường. Từ đó phân tích sự ảnh hưởng của các yếu tố trên đến cơ tính vật liệu của mẫu thí nghiệm.4 Tính cấp thiết của đề tài Qua các nghiên cứu trước đây cho thấy phương pháp gia nhiệt bằng khí nóng với những ưu điểm vượt trội trong quá trình gia nhiệt cho bề mặt khuôn và sự ảnh hưởng của nhiệt độ khuôn đến chiều dài dòng chảy trong phun ép nhựa. Tuy nhiên, sự ảnh hưởng của nhiệt độ khuôn với phương pháp gia nhiệt bằng khí nóng tới áp suất phân bố bên trong lòng khuôn là một đề tài chưa được quan tâm đến.

Như chúng ta đã biết, trong quá trình phun ép nhựa áp suất phân bố bên trong lòng khuôn là yếu tố đóng vai trò rất quan trọng trong việc định hình tiến trình phun ép nhựa và ảnh hưởng rất lớn đến chất lượng thành phẩm, đặc biệt là cơ tính và chất lượng bề mặt sản phẩm. Tối ưu hóa áp suất trong lòng khuôn còn có thể giúp giảm thời gian ép, giảm giá thành và tiết kiệm năng lượng [11 – 13]. Xuất phát từ thực tế trên, đề tài: “Nghiên cứu phân bố áp suất dòng chảy trong khuôn ép nhựa với phương pháp gia nhiệt bằng khí nóng” là cần thiết.5 Mục đích nghiên cứu Mục đích nghiên cứu của đề tài “Nghiên cứu phân bố áp suất dòng chảy trong khuôn ép nhựa với phương pháp gia nhiệt bằng khí nóng” là: - Khảo sát sự ảnh hưởng của nhiệt độ bề mặt khuôn tới phân bố áp suất trong lòng khuôn khi ép nhiều loại nhựa ở những nhiệt độ bề mặt khuôn khác nhau cùng với những bề dày tương ứng. Qua các kết quả so sánh giữa các thí nghiệm và mô phỏng, phân tích và đánh giá nhằm dự đoán phân bố áp suất ứng với sự thay đổi của nhiệt độ bề mặt khuôn và chiều dày mẫu thử.

- Khảo sát, đánh giá độ bền kéo của sản phẩm sau khi ép mẫu dưới sự ảnh hưởng của áp suất dòng chảy. Qua đó đánh giá khả năng ứng dụng thực tiễn của các loại vật liệu nhựa đã được thí nghiệm.6 Nhiệm vụ và giới hạn đề tài 1.1 Nhiệm vụ đề tài Để thực hiện đề tài này tác giả đã tiến hành các nhiệm vụ như sau: - Tìm hiểu về công nghệ ép phun và ảnh hưởng của áp suất trong lòng khuôn đến chất lượng sản phẩm. - Tìm hiểu về phương pháp gia nhiệt cho khuôn ép bằng khí nóng. - Thực hiện việc phân tích phân bố áp suất dòng chảy trong lòng khuôn với hai mẫu thí nghiệm 1 và 2 trên phần mềm Moldex3D.

- Thí nghiệm ép mẫu hai mẫu thí nghiệm 1 và 2 trên máy ép nhựa SW – 120B đồng thời so sánh với kết quả phân tích thu được. - Tiến hành thu thập, phân tích các kết quả và đưa ra kết luận.2 Giới hạn đề tài Đề tài được giới hạn trong các điều kiện như sau:  Mẫu thí nghiệm 1: - Chỉ sử dụng vật liệu nhựa PP (Polypropylen), nhựa ABS (Acrylonitrin butadien styren). - Các nhiệt độ bề mặt khuôn để khảo sát sự ảnh hưởng đến chiều dài là: 60 0 C, 90 0C, 120 0C, 150 0C, 180 0C. - Kích thước sản phẩm ép làm thí nghiệm có kích thước rộng 12 mm, chiều dài 150 mm.

Chiều dày sản phẩm khảo sát là 0,2 mm; 0,4 mm; 0,6 mm  Mẫu thí nghiệm 2: - Chỉ sử dụng các loại nhựa PA 6, PA 6 + 30% sợi thủy tinh (polyamide 6 hay nilon 6, hay poly - caproamide). - Các nhiệt độ bề mặt khuôn để khảo sát là: 60 0C, 90 0C, 120 0C, 150 0C, 180 0 C. - Chiều dày lưới lần lượt là: 0,4 mm, 0,6 mm và 0,8 mm.7 Phương pháp nghiên cứu Đề tài “Nghiên cứu phân bố áp suất dòng chảy trong khuôn ép nhựa với phương pháp gia nhiệt bằng khí nóng” thực hiện bằng những phương pháp nghiên cứu sau: - Nghiên cứu lý thuyết: nghiên cứu các lý thuyết về công nghệ ép phun, lý thuyết truyền nhiệt và lý thuyết về vật liệu nhựa. - Phương pháp phân tích so sánh: Dựa trên các kết quả về mô phỏng và thực nghiệm, tiến hành so sánh sự tương đồng về các yếu tố: Chiều dày chi tiết, phân bố nhiệt độ trên bề mặt khuôn.

Phân tích những dữ liệu được thu thập nhằm đưa ra kết luận về sự ảnh hưởng nhiệt độ đến sự phân bố áp suất trong lòng khuôn. 9 CHƯƠNG 2 CƠ SỞ LÝ THUYẾT 2.1 Tổng quan về khuôn ép nhựa [14] 2.1 Khái niệm chung về khuôn Khuôn là cụm gồm nhiều chi tiết lắp với nhau để tạo thành một bộ khuôn hoàn chỉnh. Sản phẩm được tạo hình giữa 2 phần khuôn, khoảng trống giữa 2 phần đó là hình dạng của sản phẩm cần tạo. Khuôn là dụng cụ (thiết bị) dùng để tạo hình sản phẩm theo phương pháp định hình.

Khuôn được thiết kế và chế tạo để sử dụng cho một số lượng chu trình nào đó, có thể là một lần cũng có thể là nhiều lần. Khuôn bao gồm hai chính: - Phần cavity (khuôn cái, khuôn cố định): được gá lên tấm cố định của máy ép nhựa. - Phần core (khuôn đực, khuôn di động): được gá lên tấm di động của máy ép nhựa.1: Khuôn âm và khuôn dương ở trạng thái đóng [14] 2.2 Kết cấu chung 1 bộ khuôn Ngoài core và cavity thì trong khuôn còn rất nhiều bộ phận khác.
