Nghiên cứu phân bố nhiệt của bề mặt khuôn trong quá trình gia nhiệt bằng cảm ứng từ với Ring Coil

Luận văn thạc sĩ nghiên cứu nghiên cứu phân bố nhiệt của bề mặt khuôn trong quá trình gia nhiệt bằng cảm ứng từ với ring coil, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện

• Tác giả: Trịnh Văn Quốc
• Người hướng dẫn: Ts. Phạm Sơn Minh
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Tp. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật cơ khí
• Đề tài: Nghiên cứu phân bố nhiệt của bề mặt khuôn trong quá trình gia nhiệt bằng cảm ứng từ với Ring Coil
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2016
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

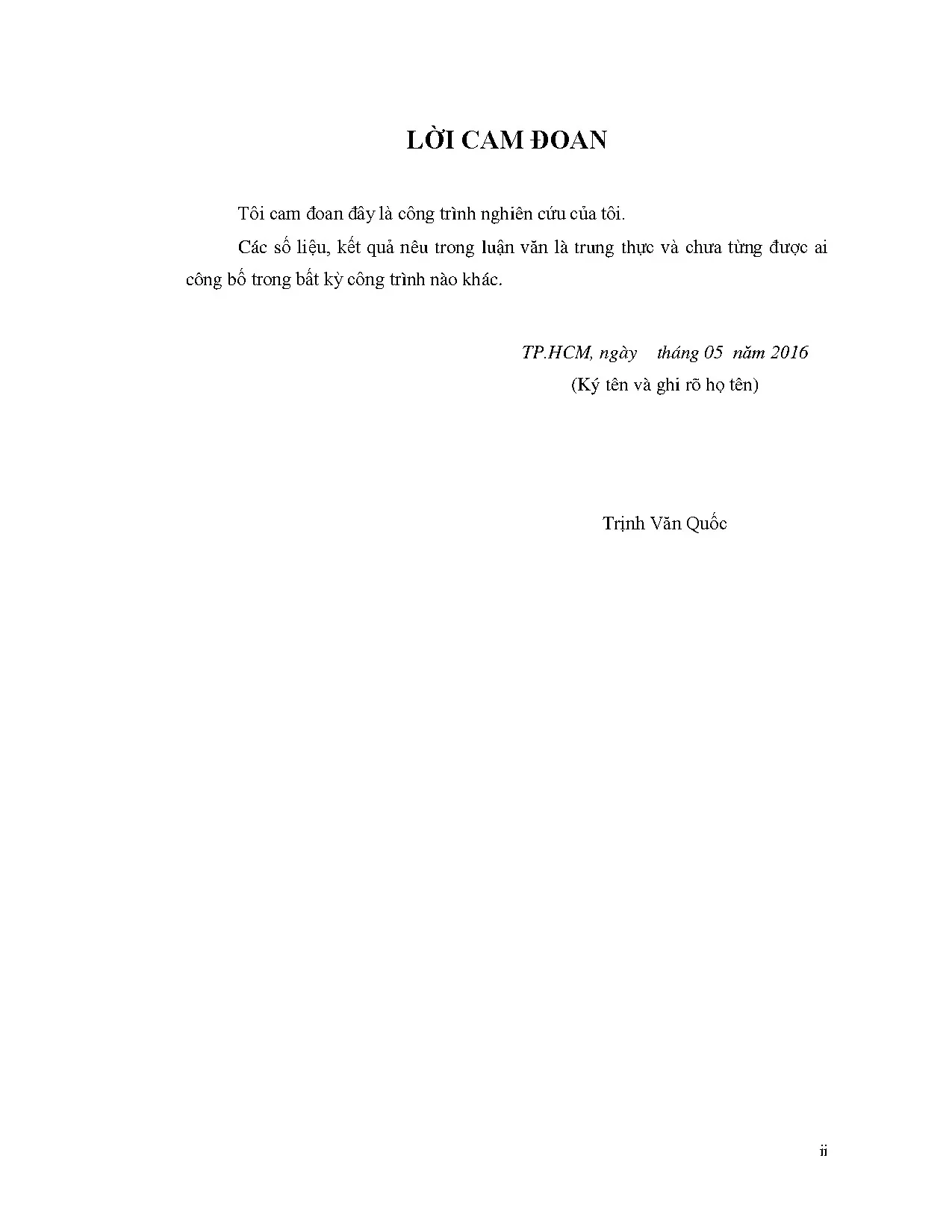

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. LÝ DO CHỌN ĐỀ TÀI
• 1.2. CÁC KẾT QUẢ NGHIÊN CỨU
• 1.3. TÍNH CẤP THIẾT CỦA ĐỀ TÀI
• 1.4. MỤC TIÊU ĐỀ TÀI – ĐỐI TƯỢNG NGHIÊN CỨU
• 1.5. NHIỆM VỤ NGHIÊN CỨU VÀ GIỚI HẠN ĐỀ TÀI
• 1.6. CÁCH TIẾP CẬN – PHƯƠNG PHÁP NGHIÊN CỨU
• 1.7. KẾ HOẠCH THỰC HIỆN
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP GIA NHIỆT
• 2.1. CÁC PHƯƠNG PHÁP GIA NHIỆT
• 2.2. GIỚI THIỆU CHUNG VỀ GIA NHIỆT BẰNG CẢM ỨNG TỪ
• 3. CHƯƠNG 3: MÔ PHỎNG – THÍ NGHIỆM
• 3.1. MÔ PHỎNG QUÁ TRÌNH GIA NHIỆT BẰNG CẢM ỨNG TỪ
• 3.2. THÍ NGHIỆM GIA NHIỆT BẰNG CẢM ỨNG TỪ
• 3.3. SO SÁNH – PHÂN TÍCH KẾT QUẢ MÔ PHỎNG VÀ THÍ NGHIỆM
• 4. CHƯƠNG 4: KẾT LUẬN – HƯỚNG PHÁT TRIỂN
• 4.1. HƯỚNG PHÁT TRIỂN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu phân bố nhiệt bề mặt khuôn trong gia nhiệt cảm ứng với Ring Coil

Nghiên cứu phân bố nhiệt bề mặt khuôn trong gia nhiệt cảm ứng với Ring Coil là một lĩnh vực quan trọng trong công nghệ chế tạo khuôn. Phương pháp gia nhiệt cảm ứng từ đã được chứng minh là hiệu quả trong việc nâng cao chất lượng sản phẩm nhựa. Nghiên cứu này sẽ tập trung vào việc khảo sát sự phân bố nhiệt độ trên bề mặt khuôn, từ đó đưa ra các giải pháp tối ưu cho quá trình gia nhiệt.

1.1. Tại sao cần nghiên cứu phân bố nhiệt bề mặt khuôn

Việc nghiên cứu phân bố nhiệt bề mặt khuôn giúp xác định các yếu tố ảnh hưởng đến chất lượng sản phẩm nhựa. Nhiệt độ bề mặt khuôn có vai trò quan trọng trong việc đảm bảo quá trình điền đầy nhựa diễn ra hiệu quả.

1.2. Các yếu tố ảnh hưởng đến phân bố nhiệt bề mặt khuôn

Các yếu tố như khoảng cách giữa các mặt khuôn, số vòng của Ring Coil và khoảng cách giữa các vòng Ring Coil đều có ảnh hưởng lớn đến phân bố nhiệt độ trên bề mặt khuôn.

II. Vấn đề và thách thức trong gia nhiệt cảm ứng với Ring Coil

Mặc dù gia nhiệt cảm ứng với Ring Coil mang lại nhiều lợi ích, nhưng vẫn tồn tại một số thách thức cần giải quyết. Việc thiết kế cuộn dây gia nhiệt hiệu quả và đảm bảo phân bố nhiệt đồng đều là những vấn đề quan trọng.

2.1. Thách thức trong thiết kế cuộn dây gia nhiệt

Thiết kế cuộn dây gia nhiệt hiện tại chủ yếu ở dạng 2D, điều này dẫn đến phân bố nhiệt không đồng đều trên bề mặt khuôn. Cần có các giải pháp thiết kế cuộn dây 3D để cải thiện tình trạng này.

2.2. Vấn đề về hiệu suất gia nhiệt

Hiệu suất gia nhiệt của hệ thống cần được tối ưu hóa để giảm thiểu thời gian gia nhiệt và đảm bảo chất lượng sản phẩm. Việc kiểm soát nhiệt độ bề mặt khuôn là rất quan trọng trong quá trình sản xuất.

III. Phương pháp nghiên cứu phân bố nhiệt bề mặt khuôn

Để nghiên cứu phân bố nhiệt bề mặt khuôn, các phương pháp mô phỏng và thực nghiệm sẽ được áp dụng. Sử dụng phần mềm Comsol để mô phỏng quá trình gia nhiệt và thực hiện thí nghiệm trên mô hình thực tế.

3.1. Mô phỏng quá trình gia nhiệt bằng phần mềm Comsol

Phần mềm Comsol sẽ được sử dụng để mô phỏng sự phân bố nhiệt độ trên bề mặt khuôn. Kết quả mô phỏng sẽ giúp dự đoán chính xác nhiệt độ tại các điểm khác nhau trên bề mặt khuôn.

3.2. Thí nghiệm kiểm chứng kết quả mô phỏng

Thí nghiệm thực tế sẽ được thực hiện để kiểm chứng các kết quả mô phỏng. Việc so sánh giữa kết quả thực nghiệm và mô phỏng sẽ giúp đánh giá độ chính xác của phương pháp nghiên cứu.

IV. Ứng dụng thực tiễn của nghiên cứu phân bố nhiệt bề mặt khuôn

Nghiên cứu này không chỉ có giá trị lý thuyết mà còn có ứng dụng thực tiễn trong ngành công nghiệp chế tạo khuôn. Việc tối ưu hóa quá trình gia nhiệt sẽ giúp nâng cao chất lượng sản phẩm và giảm chi phí sản xuất.

4.1. Tăng cường chất lượng sản phẩm nhựa

Việc kiểm soát nhiệt độ bề mặt khuôn sẽ giúp cải thiện chất lượng bề mặt sản phẩm nhựa, từ đó nâng cao giá trị sản phẩm trên thị trường.

4.2. Giảm thiểu chi phí sản xuất

Tối ưu hóa quá trình gia nhiệt sẽ giúp giảm thời gian chu kỳ sản xuất, từ đó giảm thiểu chi phí sản xuất cho doanh nghiệp.

V. Kết luận và hướng phát triển trong nghiên cứu phân bố nhiệt

Nghiên cứu phân bố nhiệt bề mặt khuôn trong gia nhiệt cảm ứng với Ring Coil mở ra nhiều hướng phát triển mới trong công nghệ chế tạo khuôn. Cần tiếp tục nghiên cứu để cải thiện hiệu suất và độ chính xác của hệ thống gia nhiệt.

5.1. Tương lai của công nghệ gia nhiệt cảm ứng

Công nghệ gia nhiệt cảm ứng sẽ tiếp tục phát triển với các giải pháp mới nhằm nâng cao hiệu suất và giảm thiểu chi phí sản xuất.

5.2. Nghiên cứu sâu hơn về vật liệu khuôn

Cần nghiên cứu thêm về các loại vật liệu khuôn có khả năng dẫn nhiệt tốt hơn để cải thiện hiệu quả gia nhiệt và chất lượng sản phẩm.

Nội dung chính

Tổng quan nghiên cứu

Ngành công nghiệp gia công chất dẻo hiện đại đang chuyển dịch mạnh mẽ theo xu hướng chế tạo các sản phẩm siêu mỏng, nhẹ và có độ chính xác micro. Trong công nghệ ép phun truyền thống, các giải pháp gia nhiệt toàn khối như hơi nước chỉ đạt tốc độ tăng nhiệt khiêm tốn từ 1°C/s đến 3°C/s, trong khi phương pháp dùng nước nóng phải mất tới 192 giây để nâng nhiệt độ bề mặt khuôn từ 60°C lên 120°C. Tốc độ truyền nhiệt chậm chạp này làm kéo dài chu kỳ làm nguội, tăng giá thành sản xuất và gây ra các khuyết tật nghiêm trọng như cong vênh, vết hàn nối hay thiếu liệu tại các rãnh vi mô.

Nhằm giải quyết triệt để bài toán tối ưu nhiệt động lực học, đề tài luận văn thạc sĩ chuyên ngành Kỹ thuật Cơ khí tập trung nghiên cứu phân bố nhiệt độ trên bề mặt khuôn trong quá trình gia nhiệt bằng cảm ứng từ sử dụng cuộn dây dạng Ring Coil 3D. Nghiên cứu thực hiện khảo sát toàn diện trên mẫu khuôn chuẩn kích thước 100 x 100 x 32 mm với ba thông số điều khiển cốt lõi: khoảng cách giữa hai nửa mặt khuôn thay đổi ở ba mức 1 mm, 2 mm và 3 mm; số vòng cuộn dây biến thiên từ 5, 6 đến 7 vòng; khoảng cách bước giữa các vòng dây khảo sát ở các mức 18 mm, 20 mm và 22 mm.

Đề tài được triển khai liên tục trong thời gian 16 tháng (từ tháng 09/2014 đến tháng 12/2015) tại phòng thí nghiệm chuyên sâu thuộc Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh. Việc ứng dụng giải pháp cuộn dây cảm ứng không gian 3D mang ý nghĩa thực tiễn to lớn khi cho phép nâng nhiệt độ bề mặt lòng khuôn lên mức yêu cầu chỉ trong vòng 15 giây, kiểm soát độ đồng đều nhiệt trường và tạo điều kiện nâng cao năng suất ép phun toàn chu kỳ thêm hơn 25%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của thuyết điện từ học và lý thuyết nhiệt kỹ thuật:

• Định luật cảm ứng điện từ Faraday và Định luật Lenz: Xác định mối quan hệ định lượng giữa tốc độ biến thiên của từ thông qua mạch kín với suất điện động cảm ứng sinh ra trong khối kim loại dẫn điện. Dòng điện xoay chiều cao tần 75 kHz chạy qua cuộn Ring Coil sơ cấp tạo ra từ trường biến thiên mãnh liệt, làm xuất hiện các dòng điện xoáy Foucault cảm ứng trực tiếp trên bề mặt lòng khuôn đóng vai trò như cuộn thứ cấp ngắn mạch.
• Hiệu ứng bề mặt (Skin Effect): Khi tần số dòng điện tăng cao, mật độ dòng cảm ứng bị đẩy dồn về lớp vỏ sát bề mặt phôi kim loại. Chiều sâu thâm nhập nhiệt delta tỷ lệ nghịch với căn bậc hai của tích số giữa tần số f và độ ngấm từ của vật liệu thép khuôn (khối lượng riêng 7800 kg/m³), giúp năng lượng nhiệt tập trung hoàn toàn tại lớp bề mặt tiếp xúc nhựa mà không làm nóng lãng phí toàn bộ khối khuôn.
• Định luật dẫn nhiệt Fourier và truyền nhiệt đối lưu - bức xạ: Mô tả quá trình trao đổi nhiệt phức hợp giữa bề mặt khuôn, khối kim loại nền và hệ thống kênh dẫn lưu chất làm nguội bằng nước ở 40°C.
• Lý thuyết lưu biến vật liệu polymer: Đánh giá sự phụ thuộc của độ nhớt nóng chảy và chỉ số chảy (MFI xác định theo tiêu chuẩn ASTM D1238) vào nhiệt độ thành khuôn nhằm tối ưu hóa giai đoạn điền đầy lòng khuôn.

Phương pháp nghiên cứu

• Cỡ mẫu và quy cách mẫu: Nghiên cứu thực hiện trên bộ mẫu gồm 9 tổ hợp thông số hình học và công nghệ được thiết lập theo quy hoạch thực nghiệm toàn phần (3 mức khe hở khuôn, 3 mức số vòng cuộn dây và 3 mức bước bước dây). Tấm khuôn mẫu thí nghiệm có kích thước hình học tiêu chuẩn 100 x 100 x 32 mm, chế tạo từ thép hợp kim có từ tính cao.
• Phương pháp chọn mẫu: Lựa chọn mẫu thực nghiệm theo phương pháp chuẩn hóa phòng thí nghiệm cơ khí chính xác, đảm bảo độ phẳng bề mặt gia công cơ khí đạt độ chính xác cao và tích hợp đầy đủ hệ thống cảm biến nhiệt đa kênh tại các vị trí đại diện.
• Lý do lựa chọn phương pháp phân tích: Tác giả lựa chọn phương pháp phân tích phần tử hữu hạn (FEM) trên phần mềm chuyên dụng Comsol Multiphysics kết hợp đồng thời mô-đun Từ trường AC/DC và mô-đun Truyền nhiệt. Kỹ thuật chia lưới hỗn hợp (Mapped mesh, Sweep mesh và Free mesh) được áp dụng để giải hệ phương trình đạo hàm riêng phi tuyến tính phức tạp, giúp dự báo chính xác trường nhiệt động học trước khi chế tạo thực tế, tiết kiệm hơn 60% chi phí thử nghiệm khuôn mẫu.
• Nguồn dữ liệu và thiết bị: Dữ liệu thực nghiệm được đo đạc và đối chứng trực tiếp từ máy gia nhiệt cảm ứng từ công suất cực đại 45 kW, camera nhiệt hồng ngoại bức xạ quang phổ và hệ thống cặp nhiệt điện tiếp xúc 3 kênh độc lập (T1, T2, T3).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Ảnh hưởng của khoảng cách khe hở khuôn (Mold Gap): Khi khoảng cách giữa hai mặt khuôn giảm từ 3 mm xuống 1 mm, mật độ từ thông xuyên qua bề mặt tăng lên rõ rệt. Kết quả đo cho thấy nhiệt độ tại điểm trung tâm T2 sau 15 giây gia nhiệt đạt giá trị cao hơn khoảng 28% so với trường hợp khe hở 3 mm, chứng minh khoảng cách càng hẹp thì tổn hao từ trường ra môi trường càng thấp.
• Ảnh hưởng của số vòng dây Ring Coil: Cấu hình cuộn dây 7 vòng cung cấp mật độ đường sức từ dày đặc và đồng đều nhất, tạo ra mức nhiệt độ bề mặt cao hơn 22% so với cuộn 5 vòng trong cùng thời gian phát xung 15 giây, giúp mở rộng diện tích vùng hữu nhiệt hữu ích trên toàn bộ bề mặt 100 x 100 mm.
• Ảnh hưởng của bước vòng dây (Step of Ring Coil): Bước dây S = 20 mm tạo ra sự cân bằng hoàn hảo giữa khả năng tập trung từ trường và sự phân tán nhiệt đồng đều. So với bước dây 18 mm (gây quá nhiệt cục bộ) và bước dây 22 mm (gây suy giảm mật độ từ), cấu hình 20 mm giúp giảm độ chênh lệch nhiệt độ giữa các điểm biên T1, T3 và điểm tâm T2 xuống dưới mức 12°C.
• Độ chính xác mô phỏng: Tại điểm kiểm chứng T2 dưới dòng điện kích từ 361 A và tần số 75 kHz, sai số tương đối giữa số liệu mô phỏng Comsol và đo đạc thực nghiệm chỉ dao động trong khoảng từ 5,2% đến 8,5%, khẳng định độ tin cậy của thuật toán mô hình hóa.

Thảo luận kết quả

Sự phân bố nhiệt đồng đều vượt trội của cuộn dây Ring Coil 3D bắt nguồn từ cơ chế cảm ứng không gian đa hướng. Khác với cuộn dây phẳng 2D truyền thống vốn chỉ tạo ra từ trường trên một mặt phẳng duy nhất dẫn đến hiện tượng chênh lệch nhiệt biên lớn, kết cấu Ring Coil dạng ống đồng vuông 12 x 12 mm ôm trọn thể tích khe hở khuôn, khép kín các đường sức từ và giảm thiểu tối đa hiện tượng tản mạn từ thông.

So sánh với các công nghệ gia nhiệt bề mặt khác, phương pháp thổi khí nóng tuy nâng nhiệt nhanh nhưng mất tới 34 giây để giải nhiệt về 60°C, còn gia nhiệt hồng ngoại lại đòi hỏi lớp cách nhiệt phức tạp và mất 15 giây khởi động. Giải pháp gia nhiệt cảm ứng Ring Coil kết hợp giải nhiệt nước 40°C chỉ tập trung năng lượng vào lớp vỏ ngoài cùng có chiều sâu vài micromet, giúp rút ngắn giai đoạn đông đặc của nhựa và duy trì chu kỳ ép phun ổn định. Toàn bộ diễn biến nhiệt độ được thể hiện trực quan qua hệ thống 26 biểu đồ quan hệ nhiệt - thời gian và ảnh nhiệt hồng ngoại đa sắc, minh chứng rõ nét cho ranh giới đẳng nhiệt trải rộng khắp lòng khuôn.

Đề xuất và khuyến nghị

• Chuẩn hóa thiết kế kết cấu cuộn dây: Ban hành tiêu chuẩn thiết kế cuộn dây cảm ứng Ring Coil 3D tiết diện vuông 12 x 12 mm bằng đồng đỏ nguyên chất, cố định dải thông số từ 6 đến 7 vòng với bước dây chuẩn 20 mm nhằm đạt hiệu suất chuyển đổi năng lượng điện - nhiệt trên 85%, giao cho Bộ phận R&D Khuôn mẫu hoàn thiện trong quý 1 năm 2026.
• Chế tạo cơ cấu chấp hành tự động: Thiết kế và tích hợp cụm tay máy robot servo điều khiển việc đưa cuộn Ring Coil vào và rút ra khỏi lòng khuôn với thời gian thao tác dưới 1,5 giây, hoàn thành kiểm tra độ tin cậy vào quý 2 năm 2026 dưới sự chủ trì của Phòng Kỹ thuật Tự động hóa.
• Tích hợp hệ thống điều khiển phản hồi vòng kín: Ứng dụng bộ điều khiển PID kỹ thuật số kết hợp cảm biến hồng ngoại đo nhiệt không tiếp xúc nhằm tự động ngắt dòng cao tần khi lòng khuôn đạt nhiệt độ cài đặt với dung sai kiểm soát dưới 2°C, thực hiện trong 6 tháng cuối năm 2026 bởi Đội ngũ Kỹ sư Điều khiển.
• Mở rộng ứng dụng cho lòng khuôn biên dạng phức tạp: Triển khai các thuật toán mô phỏng CAE mở rộng để thiết kế cuộn cảm ứng uốn cong theo bề mặt 3D lồi lõm của sản phẩm công nghệ cao, hướng tới mục tiêu giảm tỷ lệ cong vênh sản phẩm nhựa kỹ thuật xuống dưới 0,3% trước năm 2027 do Viện Nghiên cứu Cơ khí phối hợp với các doanh nghiệp thực hiện.

Đối tượng nên tham khảo luận văn

• Kỹ sư thiết kế và gia công khuôn mẫu: Tiếp cận phương pháp luận thiết kế cuộn cảm ứng 3D Ring Coil, các thông số khe hở khuôn tối ưu và cách bố trí đường nước làm nguội 40°C để kéo dài tuổi thọ khuôn thêm 20%.
• Chuyên viên mô phỏng và phân tích CAE/FEA: Nắm vững quy trình mô hình hóa trường ghép điện từ - nhiệt trên Comsol Multiphysics, kỹ thuật chia lưới thích nghi Mapped - Sweep - Free Mesh nhằm giảm hơn 40% thời gian tính toán mô phỏng.
• Giám đốc sản xuất tại các nhà máy ép nhựa: Khai thác giải pháp công nghệ mới để rút ngắn từ 15% đến 25% chu kỳ sản xuất, triệt tiêu khuyết tật đường hàn và nâng cao độ bóng bề mặt cho các dòng sản phẩm nhựa gia dụng và linh kiện điện tử cao cấp.
• Giảng viên, học viên cao học và nghiên cứu sinh ngành Cơ khí chế tạo: Sử dụng tài liệu như một công trình nghiên cứu mẫu mực kết hợp chặt chẽ giữa lý thuyết trường điện từ Faraday, giải thuật số phần tử hữu hạn và thực nghiệm kiểm chứng đa điểm T1, T2, T3.

Câu hỏi thường gặp

• Tại sao cuộn Ring Coil 3D lại phân bố nhiệt tốt hơn cuộn dây phẳng 2D truyền thống? Cuộn dây 3D Ring Coil tạo ra từ trường bao quanh đa hướng trong không gian khe hở giữa hai nửa khuôn. Thiết kế này giúp các đường sức từ phân bố đều khắp bề mặt 100 x 100 mm, triệt tiêu các điểm nguội cục bộ ở góc khuôn và giảm độ chênh lệch nhiệt giữa các điểm đo xuống dưới 12°C.

• Tần số dòng điện 75 kHz đóng vai trò gì trong quá trình gia nhiệt cảm ứng? Tần số cao 75 kHz tạo ra hiệu ứng bề mặt mạnh mẽ, ép dòng điện xoáy chỉ chạy tập trung ở lớp kim loại mỏng sát bề mặt lòng khuôn. Nhờ đó, nhiệt độ tăng vọt chỉ trong 15 giây mà không làm nung nóng toàn bộ khối thép dày 32 mm, giúp việc làm nguội sau đó diễn ra nhanh chóng.

• Việc đầu tư hệ thống gia nhiệt cảm ứng công suất 45 kW có khả thi về mặt kinh tế không? Mặc dù chi phí thiết bị ban đầu cao hơn gia nhiệt điện trở, nhưng hiệu suất năng lượng của cảm ứng từ đạt trên 85% và chu kỳ ép phun giảm hơn 20%. Chi phí tiết kiệm được từ việc giảm phế phẩm cong vênh và tăng sản lượng giúp doanh nghiệp thu hồi vốn đầu tư trong vòng 12 đến 18 tháng.

• Tại sao cần duy trì nhiệt độ ổn định ban đầu của tấm khuôn ở mức 40°C? Mức nhiệt nền 40°C duy trì bởi hệ thống lưu chất tuần hoàn giúp thiết lập trạng thái cân bằng nhiệt động học ban đầu. Điều này đảm bảo tính lặp lại chính xác giữa các chu kỳ ép, tránh hiện tượng sốc nhiệt gây nứt khuôn và giúp sai số thực nghiệm so với mô phỏng giữ ở mức dưới 8,5%.

• Phần mềm Comsol có thể ứng dụng để mô phỏng các vật liệu khuôn khác ngoài thép không? Comsol Multiphysics cho phép khai báo linh hoạt các thông số độ dẫn điện, độ ngấm từ và khối lượng riêng của mọi vật liệu dẫn điện như hợp kim nhôm, đồng berin hay thép hợp kim đặc chủng. Tuy nhiên, hiệu suất gia nhiệt đạt tối ưu nhất trên các vật liệu sắt từ có độ ngấm từ cao.

Kết luận

• Luận văn đã giải quyết thành công bài toán phân bố nhiệt trên bề mặt khuôn ép phun kích thước 100 x 100 x 32 mm bằng công nghệ gia nhiệt cảm ứng từ sử dụng cuộn dây 3D Ring Coil.
• Xác định được bộ thông số tối ưu gồm khe hở khuôn 1 mm, cuộn dây 7 vòng và bước dây 20 mm, giúp nâng nhiệt độ bề mặt khuôn nhanh chóng và đồng đều trong vòng 15 giây.
• Xây dựng hoàn chỉnh quy trình mô phỏng liên kết trường điện từ - nhiệt trên Comsol Multiphysics với độ tin cậy cao, sai số thực nghiệm tại điểm T2 chỉ từ 5,2% đến 8,5%.
• Đóng góp giải pháp kỹ thuật mang tính đột phá giúp ngành công nghiệp khuôn mẫu rút ngắn chu kỳ ép phun, triệt tiêu khuyết tật co ngót cong vênh và nâng cao chất lượng sản phẩm vi chi tiết.
• Lộ trình phát triển tiếp theo tập trung vào việc tự động hóa cơ cấu gá đặt cuộn dây và tích hợp hệ thống điều khiển nhiệt độ PID thông minh trong năm 2026. Quý độc giả và các kỹ sư cơ khí hãy tham khảo chi tiết toàn văn công trình nghiên cứu để ứng dụng ngay giải pháp tối ưu nhiệt này vào quy trình sản xuất thực tế.

Trích đoạn nội dung tài liệu

CHƯƠNG 1.1 LÝ DO CHỌN ĐỀ TÀI: Ngày nay, với sự phát triển vượt bậc của khoa học kỹ thuật, các sản phẩm nhựa được thiết kế và phát triển theo xu hướng nhẹ hơn, nhỏ hơn, mỏng hơn. Do đó, quá trình phun ép các sản phẩm dạng này đang đối mặt với các thử thách lớn. Nếu trong suốt quá trình phun ép, nhiệt độ khuôn có thể duy trì ở giá trị cao hơn nhiệt độ chuyển pha của vật liệu nhựa thì khả năng điền đầy khuôn với những chi tiết có kích thước micro sẽ tăng lên. Hiện nay điều khiển nhiệt độ khuôn tối ưu là một trong những cách hiệu quả nhất nhằm nâng cao chất lượng bề mặt khuôn [8, 10].

Nhìn chung, nếu nhiệt độ bề mặt lòng khuôn cao, quá trình điền đầy nhựa sẽ được dễ dàng hơn, và trong hầu hết các trường hợp, chất lượng bề mặt sản phẩm sẽ được cải thiện đáng kể. Tuy nhiên, nếu nhiệt độ của các tấm khuôn tăng cao, quá trình giải nhiệt của khuôn nhựa sẽ bị kéo dài, và chu kỳ phun ép sẽ tốn nhiều thời gian, giá thành sản phẩm cũng sẽ gia tăng. Vì vậy, mục tiêu quan trọng của quá trình điều khiển nhiệt độ khuôn phun ép là: gia nhiệt cho bề mặt khuôn đến nhiệt độ yêu cầu, nhưng vẫn đảm bảo thời gian chu kỳ phun ép không quá dài. Trong các nghiên cứu mới đây, phương pháp gia nhiệt bằng cảm ứng từ được kết hợp với lưu chất giải nhiệt nhằm điều khiển nhiệt độ khuôn.

Phương pháp gia nhiệt bằng cảm ứng từ có những ưu điểm vượt trội so với các phương pháp khác như: - Tốc độ gia nhiệt cao - Thời gian gia nhiệt có thể kéo dài đến 20 giây - Có thể ứng dụng cho khuôn phun ép như một module đính kèm, nghĩa là không cần thay đổi kết cấu khuôn có sẵn. 1 LUẬN VĂN TỐT NGHIỆP Tuy nhiên, hiện nay, các thiết kế của cuộn dây gia nhiệt chỉ giới hạn ở dạng 2D, toàn bộ cuộn dây chỉ được bố trí trên 2 mặt phẳng. Điều này ảnh hưởng không tốt đến phân bố nhiệt độ trên bề mặt của khuôn. Đây cũng là một trong những nguyên nhân làm tăng độ cong vênh của sản phẩm nhựa sau khi phun ép.

Để khắc phục hiện tượng này, mô hình cuộn dây 3D được đề xuất nhằm nâng cao độ đồng đều về nhiệt độ của bề mặt khuôn và giảm cong vênh sản phẩm.2 CÁC KẾT QUẢ NGHIÊN CỨU: 1. Trong nước Hiện nay, các doanh nghiệp Việt Nam, các đề tài nghiên cứu về lĩnh vực nhựa đã có định hướng về nghiên cứu tối ưu hóa quá trình giải nhiệt cho khuôn phun ép nhằm giải quyết bài toán về chi phí sản xuất trong ngành nhựa. Trong quá trình tìm hiểu, các doanh nghiệp Việt Nam đang trong quá trình khai thác một số phần mềm chuyên dùng cho mô phỏng quá trình gia công nhựa như: C-Mold, Moldflow, Moldex3D,… Ngoài ra, trong nghiên cứu, đã có một số đề tài tìm hiểu và ứng dụng công cụ CAD – CAM – CAE được thực hiện như sau: - Luận văn tốt nghiệp cao học của học viên Lê Minh Trí (ĐH Sư Phạm Kỹ Thuật TP HCM): “Tối ưu hóa giải nhiệt khuôn ép phun”. Luận văn này đã đề cập đến cơ sở của việc thiết kế hệ thống giải nhiệt của khuôn ép phun dựa trên lý thuyết truyền nhiệt, ứng dụng phương pháp này để tính toán hệ thống giải nhiệt cho sản phẩm là một tấm mỏng, sau đó sử dụng phần mềm Moldflow để mô phỏng, kiểm tra kết quả.

Tuy nhiên, nội dung đề tài này chưa đưa ra được phương pháp tối ưu cho việc thiết kế hệ thống giải nhiệt, và việc tính toán, mô phỏng chỉ dừng lại ở một chi tiết quá đơn giản, chưa phù hợp với yêu cầu thực tế. - Luận văn tốt nghiệp cao học của học viên Nguyễn Văn Thành (ĐH Bách Khoa TP HCM): “Nghiên cứu xây dựng qui trình thiết kế hệ thống làm nguội cho khuôn ép phun nhựa theo công nghệ CAD / CAE”. Luận văn này đã đề cập đến lý thuyết truyền nhiệt và ứng dụng nó trong khuôn ép phun, nhằm xác định kích thước và phân bố hệ thống làm nguội, xây dựng được qui trình thiết kế hệ thống 2 LUẬN VĂN TỐT NGHIỆP làm nguội cho khuôn ép phun theo công nghệ CAD / CAE, áp dụng qui trình này cho sản phẩm là khuôn vỏ bình nước nóng. Tuy nhiên, đến hiện nay, lĩnh vực điều khiển nhiệt độ khuôn chỉ được hiểu và thực hiện theo hướng giải nhiệt cho khuôn, với mục tiêu quan trọng nhất là làm nguội khuôn trong thời gian ngắn nhất.

Ngược lại, quá trình gia nhiệt cho khuôn vẫn chưa được quan tâm đúng mức. Do đó, thực trạng của sản xuất sản phẩm nhựa tại Việt Nam chỉ dừng lại ở nhóm các sản phẩm đơn giản, chất lượng thấp, và chủ yếu tập trung vào lĩnh vực hàng tiêu dùng. Thế giới: - Nghiên cứu của nhóm tác giả thuộc bộ môn kỹ thuật cơ khí, đại học Chung Yuan Christian, Đài Loan: Hiệu quả của việc điều khiển nhiệt độ bề mặt khuôn khác nhau và chất lượng chi tiết [12]. Trong nghiên cứu này việc sử dụng công nghệ gia nhiệt cảm ứng điện từ kết hợp với làm nguội bằng nước được dùng để tạo ra sự biến thiên nhanh nhiệt độ khuôn.

Quá trình mô phỏng sự biến thiên nhiệt độ sử dụng công nghệ CAE (ANSYS) kết hợp với đo lường thực nghiệm trên các mẫu sản phẩm (có dạng các kênh dẫn vi mô) đã chỉ ra rằng gia nhiệt cảm ứng có thể nhanh chóng tăng nhiệt độ bề mặt khuôn từ 600C lên 1400C trong vòng 3,5 giây. Kết quả mô phỏng được thực hiện trước đó hoàn toàn tương thích với kết quả đo lường trên vật mẫu. Quá trình mô phỏng cũng cho thấy sóng điện từ có thể thâm nhập vào trong phần đáy của các kênh dẫn, tạo ra hiệu quả ảnh hưởng nhiệt cho các đặc tính vi mô. Việc tăng nhiệt độ thông qua gia nhiệt cảm ứng giúp cải thiện độ chính xác lặp lại cho các chi tiết đặc tính vi mô mà không cần tăng đáng kể chu kỳ ép.

- Nghiên cứu của nhóm tác giả thuộc bộ môn kỹ thuật cơ khí, đại học Chung Yuan Christian, Đài Loan: Biến thiên nhanh nhiệt độ trong việc hỗ trợ quá trình phun tạo hình các sản phẩm vi mô có hệ số co giãn lớn sử dụng công nghệ gia nhiệt cảm ứng từ [13]. 3 LUẬN VĂN TỐT NGHIỆP Trong nghiên cứu này chỉ ra phương pháp điều khiển nhiệt độ bề mặt khuôn khác nhau sử dụng lớp vật liệu cách nhiệt để đạt được nhiệt độ bề mặt khuôn nhanh chóng. Để nhiệt bề mặt khuôn tăng nhanh với nhiệt độ tăng khác nhau giữa khoảng 50 0C và 1000C hoặc cao hơn. Phương pháp gia nhiệt cảm ứng từ được xem là hiệu quả nhất chỉ trong vòng 2 đến 4 giây.

Phương pháp gia nhiệt bằng hồng ngoại có sử dụng vật liệu cách nhiệt thì phải mất khoảng 15 giây. - Nghiên cứu của nhóm tác giả thuộc bộ môn kỹ thuật cơ khí, đại học Chung Yuan Christian, Đài Loan: Đánh giá tính khả thi của phương pháp gia nhiệt bằng khí nóng cho việc điều khiển nhiệt độ bề mặt khuôn trong quá trình phun ép [4]. Phương pháp gia nhiệt bằng khí nóng có thể tăng nhiệt độ bề mặt khuôn từ 600C đến 1200C trong vòng 2 giây (nghĩa là tốc độ trung bình khoảng 300C/giây) và cần 34 giây để nhiệt độ trở về 600C. Trong khi, phương pháp gia nhiệt bằng nước nóng thì phải mất 192 giây để có thể tăng nhiệt độ bề mặt khuôn từ 60 0C đến 1200C và cần 75 giây để nhiệt độ trở về 600C.

Các nghiên cứu trên phần nào đề cập đến quá trình khảo sát nhiệt độ trên bề mặt khuôn và gia nhiệt bằng cảm ứng nhưng phương pháp gia nhiệt bằng cảm ứng từ mới chỉ dừng lại ở việc sử dụng cuộn dây 2D còn trong nghiên cứu này thì tác giả sử dựng cuộn dây 3D.3 TÍNH CẤP THIẾT CỦA ĐỀ TÀI Như đã trình bày ở trên, việc thiết kế hệ thống khuôn ép nhựa nói chung và thiết kế hệ thống điều khiển nhiệt độ nói riêng là một quá trình phức tạp, đòi hỏi tốn nhiều chi phí và thời gian. Hiện nay, việc thiết kế hệ thống làm nguội được thực hiện theo 2 phương pháp: - Thiết kế theo kinh nghiệm. - Thiết kế với sự trợ giúp của máy tính. 4 LUẬN VĂN TỐT NGHIỆP Tuy nhiên, cả hai phương pháp này đều tập trung chủ yếu vào quá trình giải nhiệt cho khuôn.

Do đó, đa số các công ty sản xuất sản phẩm nhựa tại Việt Nam chỉ dừng lại ở nhóm các sản phẩm đơn giản, chất lượng thấp, và chủ yếu tập trung vào lĩnh vực hàng tiêu dùng. Ngoài ra, các phương án giải quyết các vấn đề về cong vênh, đường hàn, chất lượng bề mặt… vẫn còn rất hạn chế và tốn nhiều chi phí trong qua trình gia công.4 MỤC TIÊU ĐỀ TÀI – ĐỐI TƯỢNG NGHIÊN CỨU 1.1 Mục tiêu đề tài: Nghiên cứu phân bố nhiệt của bề mặt khuôn trong quá trình gia nhiệt bằng cảm ứng từ với “Ring Coil”. Cụ thể như sau: - Khảo sát phân bố nhiệt trên bề mặt của tấm khuôn 100x100x32 với phương pháp gia nhiệt bằng cảm ứng từ sử dụng “Ring Coil”. - Khảo sát ảnh hưởng khe hở giữa 2 tấm khuôn, số vòng “Ring Coil”, khoảng cách giữa các vòng “Ring Coil” đến quá trình gia nhiệt.

- Khảo sát phân bố nhiệt trên bề mặt của tấm khuôn âm và dương với phương pháp gia nhiệt bằng cảm ứng từ sử dụng “Ring Coil”.2 Đối tượng nghiên cứu - Tấm khuôn. - Phương pháp mô phỏng nhằm dự đoán kết quả gia nhiệt cho bề mặt khuôn.5 NHIỆM VỤ NGHIÊN CỨU VÀ GIỚI HẠN ĐỀ TÀI 1.1 Nhiệm Vụ Nghiên Cứu - Thu thập và phân tích tài liệu về kỹ thuật gia nhiệt cho khuôn phun ép. - Tìm hiểu các yêu cầu về kết cấu khuôn ứng với phương pháp gia nhiệt theo nguyên lý cảm ứng từ. 5 LUẬN VĂN TỐT NGHIỆP - Mô phỏng sự phân bố nhiệt độ trên bề mặt khuôn 100x100x32 sử dụng phần mềm Comsol.

- Thực nghiệm nhằm kiểm chứng các kết quả phân tích, mô phỏng. - Tổng kết và đưa ra kết luận.2 Giới Hạn Đề Tài - Tấm khuôn mẫu kích thước : 100x100x32 mm 3 - Bề mặt khuôn là mặt phẳng.6 CÁCH TIẾP CẬN – PHƯƠNG PHÁP NGHIÊN CỨU 1.1 Cách Tiếp Cận Sử dụng phương pháp định lượng trong quá trình tính toán, phân tích mô phỏng kết hợp với thực nghiệm nhằm kiểm chứng kết quả.
