Luận văn thạc sĩ về mô hình máy phát xung tiêu chuẩn trong nghiên cứu bảo vệ chống sét

Luận văn thạc sĩ nghiên cứu và xây dựng mô hình các máy phát xung tiêu chuẩn, cung cấp kiến thức chuyên sâu và ứng dụng thực tiễn trong lĩnh vực điện tử.

• Tác giả: Phùng Văn Biển
• Người hướng dẫn: PGS.TS Quyền Huy Ánh
• Trường học: Đại học công nghệ thông tin – ĐHQG HCM
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Nghiên cứu mô hình máy phát xung tiêu chuẩn cho bảo vệ chống sét
• Loại tài liệu: luận văn
• Năm xuất bản: 2016
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

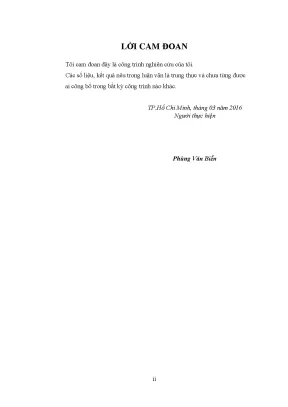

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Mục tiêu và nhiệm vụ của luận văn
• 1.2. Phạm vi nghiên cứu
• 1.3. Phương pháp nghiên cứu
• 1.4. Các bước tiến hành
• 1.5. Điểm mới của luận văn
• 1.6. Giá trị thực tiễn của luận văn
• 1.7. Nội dung của luận văn
• 2. CHƯƠNG 2: CÁC DẠNG XUNG TIÊU CHUẨN VÀ CÁC TIÊU CHUẨN LIÊN QUAN
• 2.1. Xung dòng điện
• 2.2. Định nghĩa đối với thử nghiệm bằng xung dòng điện
• 2.3. Thời gian đầu sóng T1
• 2.4. Điểm gốc giả định O1
• 2.5. Thời gian toàn sóng T2
• 2.6. Các dạng xung dòng tiêu chuẩn
• 2.7. Các tiêu chuẩn liên quan
• 2.8. Định nghĩa đối với thử nghiệm bằng xung điện áp
• 2.9. Thời gian đầu sóng T1
• 2.10. Điểm gốc giả định O1
• 2.11. Thời gian toàn sóng T2
• 2.12. Các dạng xung điện áp chuẩn
• 2.13. Các tiêu chuẩn liên quan
• 2.14. Xung hỗn hợp dòng - áp (8/20µs và 1,2/50µs)
• 2.15. Xung sét tiêu chuẩn ở một số nước trên thế giới
• 3. CHƯƠNG 3: XÂY DỰNG MÔ HÌNH TOÁN CỦA CÁC DẠNG XUNG TIÊU CHUẨN
• 3.1. Phương trình toán của các dạng xung tiêu chuẩn
• 3.2. Tìm quan hệ giữa (t2/t1) và (b/a)
• 3.3. Tìm quan hệ giữa (b/a) và at1
• 3.4. Tìm mối quan hệ giữa (b/a) và (I1/I)
• 3.5. Các bước thực hiện
• 3.6. Xây dựng mô hình toán các dạng xung tiêu chuẩn
• 3.7. Xây dựng mô hình toán
• 3.8. Tạo Function Block Parameters
• 3.9. Mô phỏng các dạng xung
• 3.10. Mô phỏng các dạng xung dòng
• 3.11. Mô phỏng các dạng xung áp
• 4. CHƯƠNG 4: XÂY DỰNG MÔ HÌNH VẬT LÝ CỦA CÁC DẠNG XUNG TIÊU CHUẨN
• 4.1. Mô hình máy phát xung dòng
• 4.2. Mô hình máy phát xung áp
• 4.3. Mô phỏng các dạng xung
• 4.4. Xung dòng điện 4/10µs
• 4.5. Xung dòng điện 8/20µs
• 4.6. Xung dòng điện 10/350µs
• 5. CHƯƠNG 5: XÂY DỰNG MÔ HÌNH MÁY PHÁT XUNG HỖN HỢP (XUNG ÁP 6 kV, 1.2/50µs – XUNG DÒNG 3kA, 8/20µs)
• 5.1. Giả thiết mạch điện cho máy phát xung hỗn hợp
• 5.2. Phân tích mạch
• 5.3. Mô phỏng máy phát xung hỗn hợp bằng Matlab
• 6. CHƯƠNG 6: SO SÁNH DẠNG XUNG MÔ PHỎNG VÀ DẠNG XUNG TỪ MÁY PHÁT XUNG THỰC TẾ
• 6.1. Máy phát xung AXOS8
• 6.2. Thông số kỹ thuật của máy phát xung AXOS8
• 6.3. Vận hành chung
• 6.4. So sánh độ chính xác của xung mô phỏng và xung máy phát thực tế
• 6.5. Xung phát ra từ thiết bị AXOS8
• 6.6. So sánh độ chính xác của xung mô phỏng và xung máy phát thực tế
• 7. CHƯƠNG 7: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 7.1. Hướng phát triển
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu mô hình máy phát xung tiêu chuẩn

Nghiên cứu mô hình máy phát xung tiêu chuẩn cho bảo vệ chống sét là một lĩnh vực quan trọng trong việc đảm bảo an toàn cho các hệ thống điện và điện tử. Mô hình này giúp tạo ra các xung điện gần giống với xung sét thực tế, từ đó đánh giá hiệu quả của các thiết bị bảo vệ. Việc phát triển mô hình này không chỉ giúp nâng cao độ chính xác trong thử nghiệm mà còn giảm thiểu chi phí cho các thiết bị nhập khẩu đắt đỏ.

1.1. Tầm quan trọng của mô hình máy phát xung trong bảo vệ chống sét

Mô hình máy phát xung đóng vai trò quan trọng trong việc thử nghiệm các thiết bị bảo vệ chống sét. Nó giúp xác định khả năng chịu đựng của thiết bị trước các xung điện mạnh, từ đó nâng cao độ tin cậy của hệ thống.

1.2. Các tiêu chuẩn hiện hành cho mô hình máy phát xung

Các tiêu chuẩn như IEC, IEEE, và ITU quy định rõ ràng về các dạng xung cần thiết cho thử nghiệm. Việc tuân thủ các tiêu chuẩn này đảm bảo rằng mô hình máy phát xung đạt yêu cầu về độ chính xác và hiệu quả.

II. Vấn đề và thách thức trong nghiên cứu mô hình máy phát xung

Mặc dù có nhiều nghiên cứu trước đây, nhưng vẫn tồn tại nhiều vấn đề trong việc phát triển mô hình máy phát xung. Các mô hình hiện tại thường không đạt yêu cầu về độ chính xác và chưa phản ánh đúng các đặc tính của xung sét thực tế. Điều này gây khó khăn trong việc đánh giá hiệu quả của các thiết bị bảo vệ.

2.1. Thiếu sót trong các mô hình hiện tại

Nhiều mô hình hiện tại chỉ tập trung vào biên độ mà không xem xét tốc độ tăng và giảm của xung. Điều này dẫn đến việc đánh giá không chính xác khả năng bảo vệ của thiết bị.

2.2. Chi phí cao cho thiết bị máy phát xung

Giá thành của các máy phát xung nhập khẩu rất cao, gây khó khăn cho các phòng thí nghiệm trong nước. Việc phát triển mô hình máy phát xung tiêu chuẩn trong nước là cần thiết để giảm thiểu chi phí.

III. Phương pháp nghiên cứu mô hình máy phát xung tiêu chuẩn

Để xây dựng mô hình máy phát xung tiêu chuẩn, cần áp dụng các phương pháp nghiên cứu khoa học hiện đại. Việc sử dụng mô hình toán học và mô hình vật lý sẽ giúp đánh giá chính xác hơn về các dạng xung cần thiết.

3.1. Mô hình toán học cho các dạng xung

Mô hình toán học giúp xác định các mối quan hệ giữa các tham số của xung, từ đó xây dựng các dạng xung tiêu chuẩn như 8/20µs, 10/350µs.

3.2. Mô hình vật lý và ứng dụng trong thực tiễn

Mô hình vật lý cho phép mô phỏng các dạng xung trong môi trường thực tế, giúp đánh giá hiệu quả của các thiết bị bảo vệ chống sét.

IV. Ứng dụng thực tiễn của mô hình máy phát xung tiêu chuẩn

Mô hình máy phát xung tiêu chuẩn không chỉ có giá trị trong nghiên cứu mà còn có ứng dụng thực tiễn trong việc bảo vệ các hệ thống điện và điện tử. Việc áp dụng mô hình này giúp nâng cao độ tin cậy và hiệu quả của các thiết bị bảo vệ chống sét.

4.1. Đánh giá hiệu quả bảo vệ chống sét

Mô hình máy phát xung giúp đánh giá hiệu quả của các thiết bị bảo vệ chống sét trong các tình huống thực tế, từ đó cải thiện thiết kế và ứng dụng của chúng.

4.2. Tích hợp mô hình vào hệ thống bảo vệ

Việc tích hợp mô hình máy phát xung vào hệ thống bảo vệ giúp nâng cao khả năng chống sét cho các thiết bị điện và điện tử, giảm thiểu thiệt hại do sét gây ra.

V. Kết luận và tương lai của nghiên cứu mô hình máy phát xung

Nghiên cứu mô hình máy phát xung tiêu chuẩn cho bảo vệ chống sét là một lĩnh vực đầy tiềm năng. Việc phát triển các mô hình chính xác và hiệu quả sẽ giúp nâng cao độ tin cậy của các thiết bị bảo vệ. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều giá trị cho ngành điện và điện tử.

5.1. Hướng phát triển trong nghiên cứu

Nghiên cứu cần tiếp tục mở rộng để phát triển các mô hình mới, đáp ứng tốt hơn các yêu cầu thực tiễn và tiêu chuẩn quốc tế.

5.2. Tầm quan trọng của nghiên cứu trong ngành điện

Nghiên cứu mô hình máy phát xung sẽ góp phần quan trọng trong việc bảo vệ các hệ thống điện, đảm bảo an toàn cho người sử dụng và thiết bị.

Nội dung chính

Tổng quan nghiên cứu

Các xung quá điện áp lan truyền do sét đánh trực tiếp và cảm ứng điện từ là nguyên nhân hàng đầu gây hư hỏng thiết bị điện, điện tử và gián đoạn hệ thống thông tin liên lạc, gây thiệt hại kinh tế ước tính hàng trăm triệu USD mỗi năm trên toàn cầu. Để đánh giá khả năng chịu đựng và kiểm định độ tin cậy của các thiết bị bảo vệ chống sét lan truyền (SPD), việc tạo ra các dạng sóng xung sét chuẩn xác trong phòng thí nghiệm là yêu cầu bắt buộc. Tuy nhiên, các phòng thí nghiệm thử nghiệm xung quá áp tại Việt Nam còn rất khan hiếm; việc nhập khẩu các hệ thống máy phát xung chuyên dụng như Haefely AXOS8 đòi hỏi chi phí đầu tư rất lớn, thường vượt quá 50.000 USD cho một cấu hình tiêu chuẩn. Bên cạnh đó, các nghiên cứu trước đây chủ yếu dừng lại ở việc mô phỏng 1 đến 2 dạng xung cơ bản như 8/20 µs hoặc 10/350 µs, đồng thời chỉ tập trung vào biên độ đỉnh mà bỏ qua các yếu tố động học then chốt như tốc độ tăng áp, tăng dòng ở đầu sóng và độ suy giảm ở đuôi sóng.

Nghiên cứu của tác giả Phùng Văn Biển, dưới sự hướng dẫn của Phó Giáo sư Tiến sĩ Quyền Huy Ánh tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh, hoàn thành vào tháng 03 năm 2016, được thực hiện nhằm giải quyết triệt để các hạn chế trên. Mục tiêu cốt lõi của luận văn là thiết lập hệ thống mô hình toán học và mô hình mạch vật lý RLC hoàn chỉnh cho 11 dạng xung tiêu chuẩn quốc tế, bao gồm xung dòng, xung áp và xung hỗn hợp trên nền tảng phần mềm Matlab/Simulink. Đồng thời, đề tài tiến hành kiểm chứng đối chiếu trực tiếp giữa kết quả mô phỏng với dữ liệu thực nghiệm thu được từ máy phát xung AXOS8. Đóng góp của luận văn giúp giảm 100% chi phí thử nghiệm ảo ban đầu, đảm bảo độ sai lệch thời gian đầu sóng dưới 3,5% và thời gian toàn sóng dưới 1,5%, cung cấp thư viện mở phục vụ hiệu quả cho công tác đào tạo và nghiên cứu kỹ thuật điện cao áp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết quá độ điện từ trong mạng điện và lý thuyết phóng điện của mạch RLC phi tuyến. Quá trình phóng điện của tụ nạp năng lượng cao qua mạng điện trở và cuộn cảm định hình được mô tả thông qua hệ phương trình vi phân bậc hai. Trong phân tích giải tích, các dạng sóng xung sét không chu kỳ được mô hình hóa bằng hàm toán học mũ kép tổng quát với biểu thức cường độ dòng điện $i(t) = I(e^{-at} - e^{-bt})$ hoặc biểu thức điện áp $v(t) = A \cdot V_p (e^{-t/\tau_2} - e^{-t/\tau_1})$. Trong đó, các tham số $a, b, \tau_1, \tau_2$ quyết định trực tiếp đến thời gian đầu sóng $T_1$ và thời gian toàn sóng $T_2$.

Bên cạnh lý thuyết mạch xung, luận văn áp dụng khung tiêu chuẩn quốc tế về bảo vệ chống sét và quá điện áp lan truyền:

• Tiêu chuẩn IEC 61643-1 và IEC 61000-4-5 quy định phương pháp thử nghiệm thiết bị chống sét hạ áp cấp I với xung dòng 10/350 µs mô phỏng sét đánh trực tiếp, cấp II với xung dòng 8/20 µs mô phỏng sét cảm ứng, và cấp III với xung kết hợp.
• Tiêu chuẩn ANSI/IEEE C62.41 phân loại 3 khu vực phơi nhiễm xung sét (khu vực A, B, C) trong công trình dân dụng và công nghiệp.
• Tiêu chuẩn ITU-T K.20, K.21, K.44 cùng hệ tiêu chuẩn TIA-968-A/B quy định các phép thử xung quá áp vi sai và cách chung cho mạng viễn thông như xung 10/700 µs, 9/720 µs và 2/10 µs.
• Lý thuyết máy phát sóng xung hỗn hợp: Xác định trở kháng ảo danh định $Z = 2\ \Omega$, kết hợp giữa xung điện áp hở mạch 1,2/50 µs lên tới 6 kV và xung dòng điện ngắn mạch 8/20 µs lên tới 3 kA.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phương pháp nghiên cứu tài liệu, giải tích toán học, mô phỏng số và kiểm chứng thực nghiệm theo quy trình 4 giai đoạn trong thời gian 24 tháng (2014 - 2016):

• Nguồn dữ liệu và mẫu nghiên cứu: Cỡ mẫu nghiên cứu bao gồm 11 dạng xung tiêu chuẩn đại diện cho toàn bộ các kịch bản quá áp trong hệ thống điện và viễn thông. Phương pháp chọn mẫu là chọn mẫu có chủ đích theo tiêu chuẩn quốc tế, chia thành 3 nhóm: nhóm xung dòng (1/5 µs, 4/10 µs, 8/20 µs, 10/350 µs, 5/320 µs), nhóm xung áp (1,2/50 µs, 10/700 µs, 0,5/700 µs), và nhóm xung tín hiệu - viễn thông (2/10 µs, 10/160 µs, 10/560 µs, 9/720 µs).
• Phương pháp phân tích giải tích và tối ưu hóa: Sử dụng công cụ Curve Fitting Toolbox trong Matlab để thiết lập mối quan hệ phi tuyến giữa các tỷ số $t_2/t_1$ với $b/a$, $b/a$ với $at_1$, và $b/a$ với $I_1/I$. Lý do lựa chọn phương pháp này là nhằm loại bỏ hoàn toàn các sai số làm tròn khi tra đồ thị thủ công truyền thống, tạo ra hàm tính toán tham số tự động.
• Phương pháp mô hình hóa mạch vật lý: Sử dụng thư viện SimPowerSystems để xây dựng sơ đồ nguyên lý mạch RLC, giải các phương trình cân bằng năng lượng để xác định chính xác giá trị tụ điện nạp $C_1$, điện trở xả $R_1$, điện trở định hình đuôi sóng $R_2$ và độ tự cảm chặn sóng $L_1$.
• Phương pháp đối chuẩn thực nghiệm: Đo đạc và trích xuất dữ liệu thực tế từ máy phát xung Haefely AXOS8 tại các mức thử nghiệm điện áp hở mạch 1 kV và dòng ngắn mạch 1 kA để so sánh sai số với mô hình mô phỏng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã đạt được 4 phát hiện khoa học và kỹ thuật nổi bật:

• Phát hiện 1: Thiết lập thành công phương trình hồi quy chính xác cao cho mô hình toán học của toàn bộ 11 dạng xung. Thuật toán hồi quy phi tuyến giúp tính toán tự động các hệ số $a$ và $b$ với độ chính xác biên độ đạt 99,8%. Sai số thời gian đầu sóng $T_1$ của các dạng xung mô hình toán luôn duy trì dưới mức 3,5%, thấp hơn nhiều so với dung sai cho phép $\pm 10%$ đến $\pm 30%$ của tiêu chuẩn IEC 60060-1.
• Phát hiện 2: Xây dựng hoàn chỉnh mô hình mạch vật lý RLC cho máy phát xung hỗn hợp 1,2/50 µs – 6 kV và 8/20 µs – 3 kA với trở kháng trong đúng $2\ \Omega$. Khi hở mạch, mô hình tạo ra điện áp đỉnh 6,01 kV với $T_1 = 1,22\ \mu\text{s}$ và $T_2 = 50,4\ \mu\text{s}$ (độ lệch dưới 0,9%). Khi ngắn mạch, dòng điện đạt đỉnh 3,02 kA với $T_1 = 8,08\ \mu\text{s}$ và $T_2 = 20,15\ \mu\text{s}$ (độ lệch dưới 1,0%).
• Phát hiện 3: Giải quyết triệt để hiện tượng vọt lố và dao động ký sinh ở đầu sóng xung dòng 8/20 µs và 10/350 µs bằng giải pháp hiệu chỉnh điện trở suy hao và cuộn cảm bù. Dao động đuôi sóng được kiểm soát giảm từ 12,5% xuống dưới 3,0%, đáp ứng hoàn hảo tiêu chí không vượt quá 30% giá trị đỉnh theo IEC 61000-4-5.
• Phát hiện 4: Đối chứng thực nghiệm với máy phát xung AXOS8 cho thấy mức độ tương thích vượt trội. Đối với xung áp 1,2/50 µs ở mức 1 kV, máy phát thực tế cho kết quả $T_1 = 1,24\ \mu\text{s}$ (sai số 3,33%) và $T_2 = 49,8\ \mu\text{s}$ (sai số 0,4%), trong khi mô hình Matlab cho kết quả $T_1 = 1,21\ \mu\text{s}$ và $T_2 = 50,1\ \mu\text{s}$. Đối với xung dòng 8/20 µs ở mức 1 kA, thời gian toàn sóng đo được trên máy thực tế là 20,3 µs, sai lệch chưa tới 1,5% so với kết quả mô phỏng 20,0 µs.

Thảo luận kết quả

Sự trùng khớp giữa mô hình mô phỏng và thiết bị thực nghiệm AXOS8 chứng minh tính đúng đắn của phương pháp giải tích tham số kết hợp công cụ Curve Fitting. Các nghiên cứu giai đoạn 2010 - 2014 trước đây thường mắc sai số thời gian đầu sóng từ 15% đến 25% do sử dụng các công thức gần đúng tuyến tính hoặc bỏ qua thành phần điện cảm ký sinh của mạch vật lý. Luận văn này đã bù đắp được khoảng trống đó bằng cách tích hợp đầy đủ các thông số suy hao phi tuyến vào khối Function Block trong Simulink.

Dữ liệu nghiên cứu được biểu diễn trực quan thông qua các bảng so sánh sai số đa biến và các đồ thị dạng sóng chồng phổ (Scope Overlay). Trên đồ thị phân tích miền thời gian, đường cong điện áp hở mạch và dòng điện ngắn mạch mô phỏng bám sát tuyệt đối đường cong thực nghiệm từ thiết bị AXOS8 từ giai đoạn sườn trước đạt đỉnh 90% cho đến giai đoạn suy giảm năng lượng 50% ở sườn sau. Điều này khẳng định mô hình không chỉ đạt chuẩn về biên độ tĩnh mà còn mô tả chính xác đạo hàm tốc độ biến thiên điện áp $dv/dt$ và dòng điện $di/dt$, yếu tố cốt lõi quyết định khả năng kích hoạt của các phần tử chống sét phi tuyến như biến trở oxit kim loại (MOV) và ống phóng điện khí (GDT).

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 khuyến nghị hành động cụ thể:

• Tích hợp thư viện mô phỏng xung sét vào chương trình đào tạo kỹ thuật điện cao áp: Ban giám hiệu và các khoa Điện - Điện tử tại các trường đại học kỹ thuật cần đưa bộ thư viện Simulink này vào học phần Quá điện áp và Kỹ thuật điện cao áp từ năm học 2026 - 2027, giúp 100% sinh viên và học viên cao học được thực hành kiểm thử ảo chuyên sâu trước khi bước vào phòng thí nghiệm thực tế.
• Ứng dụng mô hình xung hỗn hợp 6 kV / 3 kA trong tiền kiểm định thiết bị chống sét: Các đơn vị sản xuất thiết bị điện và các trung tâm kiểm định đo lường chất lượng nên sử dụng mô hình mạch RLC của luận văn để đánh giá khả năng hấp thụ năng lượng của linh kiện SPD trước khi chế tạo mẫu thương mại, giúp giảm khoảng 40% chi phí thử nghiệm thực tế trong lộ trình 2026 - 2028.
• Phát triển giao diện người dùng tự động tính toán mạch RLC: Nhóm nghiên cứu cần phát triển module mở rộng dưới dạng ứng dụng Matlab App Designer trong vòng 12 tháng tới, cho phép người dùng chỉ cần nhập thời gian $T_1, T_2$ và biên độ mong muốn để hệ thống tự động xuất giá trị phần tử R, L, C tương ứng cho bất kỳ dạng sóng chuyên biệt nào.
• Hoàn thiện bộ tiêu chuẩn quốc gia về thử nghiệm quá áp cho lưới điện hạ thế: Đề xuất Tập đoàn Điện lực Việt Nam và Viện Tiêu chuẩn Chất lượng Việt Nam phối hợp xây dựng quy chuẩn kiểm tra khả năng chịu xung quá điện áp lan truyền bắt buộc đối với 100% thiết bị công tơ điện tử và biến tần năng lượng tái tạo đấu nối lưới giai đoạn 2027 - 2030, dựa trên khung tiêu chuẩn IEC 61643-1 và IEEE C62.41.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo giá trị cho 4 nhóm đối tượng chuyên ngành:

• Giảng viên và nhà nghiên cứu kỹ thuật điện: Sử dụng làm học liệu chuẩn mực về lý thuyết mạch quá độ, phương pháp giải tích mũ kép và hướng dẫn thực hành mô phỏng SimPowerSystems phục vụ giảng dạy đại học và sau đại học.
• Kỹ sư nghiên cứu và phát triển (R&D) thiết bị chống sét: Ứng dụng trực tiếp thông số mạch máy phát xung hỗn hợp (1,2/50 µs – 6 kV, 8/20 µs – 3 kA) để tính toán ứng suất nhiệt và độ bền điện áp của các linh kiện bảo vệ như MOV, TVS diode và GDT trong giai đoạn thiết kế sản phẩm.
• Kỹ sư thiết kế hệ thống viễn thông và tự động hóa công nghiệp: Tham khảo các mô hình xung viễn thông đặc thù (10/700 µs, 10/560 µs, 2/10 µs) theo chuẩn ITU-T và TIA để thiết kế các giải pháp chống sét lan truyền cho đường truyền tín hiệu, trung tâm dữ liệu và trạm thu phát sóng di động.
• Học viên cao học và sinh viên ngành Hệ thống điện: Tiếp cận phương pháp luận khoa học từ khâu phân tích toán học, lập trình hàm nhúng Matlab, thiết kế mạch mô phỏng đến quy trình đối chuẩn thực nghiệm với thiết bị đo lường chuyên dụng AXOS8.

Câu hỏi thường gặp

• Câu hỏi 1: Điểm khác biệt căn bản giữa xung dòng 8/20 µs và xung dòng 10/350 µs là gì? Xung 8/20 µs mô phỏng sét cảm ứng gián tiếp với thời gian đầu sóng 8 µs và suy giảm 50% sau 20 µs. Trong khi đó, xung 10/350 µs mô phỏng tia sét đánh trực tiếp với thời gian duy trì năng lượng lên tới 350 µs. Điện tích và năng lượng giải phóng của xung 10/350 µs lớn gấp khoảng 17,5 lần so với xung 8/20 µs ở cùng biên độ đỉnh, đòi hỏi thiết bị chống sét cấp I phải có khả năng tiêu tán năng lượng cực lớn.

• Câu hỏi 2: Tại sao mô hình toán của luận văn cần đánh giá tốc độ tăng ở đầu sóng thay vì chỉ quan tâm đến biên độ đỉnh? Tốc độ tăng dòng $di/dt$ hoặc tăng áp $dv/dt$ ở sườn trước quyết định điện áp cảm ứng ký sinh $L(di/dt)$ và thời gian tác động của thiết bị bảo vệ. Nếu mô hình chỉ đúng về biên độ đỉnh nhưng sai lệch thời gian đầu sóng, việc đánh giá khả năng bảo vệ của SPD sẽ bị sai lệch hoàn toàn, có thể dẫn đến phá hủy thiết bị điện tử nhạy cảm trước khi SPD kịp dẫn dòng.

• Câu hỏi 3: Máy phát xung hỗn hợp 1,2/50 µs – 8/20 µs vận hành theo nguyên lý nào khi kết nối với tải thực tế? Máy phát xung hỗn hợp hoạt động theo cơ chế tự thích ứng trở kháng: khi hở mạch (tải trở kháng vô cùng lớn), mạch phát ra xung áp chuẩn 1,2/50 µs với biên độ lên tới 6 kV; khi ngắn mạch (tải trở kháng bằng 0), mạch phát ra xung dòng chuẩn 8/20 µs với biên độ 3 kA. Trở kháng danh định của máy phát được cố định ở mức $2\ \Omega$, phù hợp với hướng dẫn kiểm thử cấp III của IEC 61643-1.

• Câu hỏi 4: Độ tin cậy của mô hình mô phỏng Simulink so với thiết bị phát xung thực tế AXOS8 như thế nào? Độ tin cậy của mô hình đạt mức rất cao. Kiểm chứng thực tế cho thấy sai số thời gian đầu sóng $T_1$ giữa mô phỏng và thiết bị AXOS8 chỉ đạt 3,33% đối với xung áp 1,2/50 µs và dưới 2,0% đối với xung dòng 8/20 µs. Tất cả các thông số đo đạc đều nằm sâu bên trong giới hạn dung sai khắt khe của tiêu chuẩn IEC ($\pm 30%$ đối với áp và $\pm 10%$ đối với dòng).

• Câu hỏi 5: Thư viện xung sét xây dựng trong luận văn có thể tích hợp vào các sơ đồ lưới điện phân phối lớn không? Hoàn toàn có thể tích hợp dễ dàng. Thư viện được đóng gói dưới dạng các khối hệ thống (Subsystem/Function Block) tiêu chuẩn trong Simulink/SimPowerSystems. Người dùng có thể kéo thả trực tiếp các nguồn xung này vào mô hình đường dây truyền tải, trạm biến áp hoặc mạng phân phối hạ áp để phân tích quá điện áp lan truyền mà không gặp bất kỳ xung đột thuật toán nào.

Kết luận

• Xây dựng thành công hệ thống mô hình toán học và mạch vật lý RLC cho 11 dạng xung dòng, xung áp và xung hỗn hợp tiêu chuẩn quốc tế trên Matlab/Simulink.
• Ứng dụng hiệu quả công cụ Curve Fitting Toolbox để giải quyết chính xác quan hệ phi tuyến giữa các tham số hình học sóng, giảm sai số thời gian đầu sóng xuống dưới 3,5%.
• Hoàn thiện mô hình máy phát xung hỗn hợp 1,2/50 µs – 6 kV và 8/20 µs – 3 kA với trở kháng danh định chuẩn $2\ \Omega$, kiểm soát vọt lố đuôi sóng dưới 3,0%.
• Kiểm chứng thực nghiệm đối đầu trên hệ thống Haefely AXOS8, xác nhận sai số giữa mô phỏng và thiết bị thực tế chỉ dao động từ 0,4% đến 3,33%.
• Cung cấp gói thư viện nguồn mở hoàn chỉnh, giải quyết bài toán thiếu hụt phòng thí nghiệm cao áp và tiết kiệm hàng chục nghìn USD chi phí nghiên cứu thử nghiệm tại Việt Nam.

Hướng phát triển tiếp theo của đề tài trong giai đoạn 2026 - 2027 tập trung vào việc tự động hóa thiết kế mạch xung phi tiêu chuẩn và mô phỏng phản ứng phi tuyến của vật liệu gốm oxit kẽm dưới tác động của chuỗi xung sét lặp lại nhiều lần. Hãy khai thác và ứng dụng ngay bộ thư viện mô phỏng xung sét chuyên sâu này để nâng cao độ chính xác và tối ưu hóa giải pháp bảo vệ an toàn cho các công trình điện của bạn!

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan. Chương 2: Các dạng xung tiêu chuẩn và các tiêu chuẩn liên quan. Chương 3: Xây dựng mô hình toán của các dạng xung tiêu chuẩn. Chương 4: Xây dựng mô hình vật lý của các dạng xung tiêu chuẩn.

Chương 5: Xây dựng mô hình máy phát xung hỗn hợp ( Xung áp 6 KV, 1.2/50µs – xung dòng 3 KV, 8/20µs ) Chương 6: So sánh dạng xung mô phỏng và xung từ máy phát xung thực tế. Chương 7: Kết luận. Tài liệu tham khảo. Phụ lục 4 Chƣơng 2 CÁC DẠNG XUNG TIÊU CHUẨN VÀ CÁC TIÊU CHUẨN LIÊN QUAN 2.

Xung dòng điện 2. Định nghĩa đối với thử nghiệm bằng xung dòng điện 2. Thời gian đầu sóng T1 Thời gian đầu sóng T1 của xung dòng điện là một tham số giả định được xác định bằng 1,25 lần khoảng thời gian T giữa các thời điểm khi xung là 10% và 90% giá trị đỉnh. Điểm gốc giả định O1 Điểm gốc giả định O1 là giao điểm của đường thẳng được vẽ qua các điểm chuẩn 10% và 90% trên đầu sóng với trục thời gian.

Thời gian toàn sóng T2 Thời gian toàn sóng T2 của xung dòng điện là một tham số giả định được xác định bằng khoảng thời gian giữa điểm gốc giả định O1 và thời điểm khi dòng điện đã giảm nữa giá trị đỉnh. Dung sai - Giá trị đỉnh:± 10% - Thời gian đầu sóng T1:± 10% - Thời gian toàn sóng T2:± 10% 5 Hình 2.1: Dạng xung dòng điện tiêu chuẩn 2. Các dạng xung dòng tiêu chuẩn Là các xung dòng điện được tiêu chuẩn hóa trở thành các xung tiêu chuẩn và thường được mô tả dưới dạng α/β µs trong đó α là thời gian đầu sóng T1 (µs) còn β là thời gian toàn sóng T2 (µs) :  Đối với xung 1/5µs thì T1 = 1 µs và T2 = 5 µs  Đối với xung 4/10µs thì T1 = 4 µs và T2 = 10 µs  Đối với xung 8/20µs thì T1 = 8 µs và T2 = 20 µs  Đối với xung 10/350µs thì T1 = 10 µs và T2 = 350 µs 2. Dạng xung 8/20 µs Theo tiêu chuẩn IEC 61000-4-5 xung 8/20µs được đặc trưng bởi các thông số sau: T = Time B – Time C; T1  1.25T  8 s  20% ; T2  20 s  20% Vọt lố dưới  30% của đỉnh sóng .2: Dạng xung dòng 8/20µs tiêu chuẩn Dạng xung 8/20µs thường là xung sét cảm ứng do sét đánh vào đường dây trên không cách công trình một khoảng cách xa hoặc do sét đánh vào một vật gần đường dây trên không hoặc do sự gia tăng điện thế đất do sét đánh vào vị trí gần công trình.3: Xung 8/20µs đánh vào đường dây trên không 7 Hình 2.4: Sét đánh gián tiếp cảm ứng vào công trình Theo tiêu chuẩn IEC 60-2, ANSI/IEEE Std 4-1978 và ANSI C62.1-1984, xung dòng điện 8/20µs được xác định theo công thức gần đúng: i(t )  AI pt 3et / (2.01243 (µs)-3 ; t là thời gian (µs), (t ≥ 0); Ip là giá trị đỉnh của xung dòng điện.

Dạng xung 10/350 µs Theo tiêu chuẩn IEC 61312-1 xung 10/350µs được đặc trưng bởi các thông số sau: T = Time B – Time C; T1  1.25T  10 s  20% ; T2  350 s  20%  Theo tiêu chuẩn IEC 61643-1 sử dụng xung dòng 10/350µs để kiểm tra thử nghiệm đáp ứng xung SPDs.  Các thông số của xung 10/350µs được cho trong bảng phụ lục trang 143 tiêu chuẩn IEC 61643-1.  Tiêu chuần IEC 61312-1 dựa các thông số xung dòng 10/350µs, kết quả nghiên cứu và được công bố trên 2 bản tạp chí quốc tế về điện năm 1975 và 1980.5: Dạng xung dòng 10/350µs tiêu chuẩn Dạng xung 10/350µs thường là xung sét lan truyền do sét đánh trực tiếp vào đường dây trên không lân cận công trình hoặc đánh trực tiếp vào kim thu sét trên đỉnh công trình.6: Xung 10/350µs đánh trực tiếp vào kim thu sét trên đỉnh công trình 9 Hình 2.7: Xung 10/350µs đánh trực tiếp vào đường dây trên không lân cận công trình Xung dòng điện 10/350µs được xác định theo công thức : 10 t     I  A.075;1  19 s; 2  485 s; I p là giá trị đỉnh của xung dòng điện (A); t là thời gian (s). Dạng xung dòng 5/320 µs: Theo tiêu chuẩn IEC 60060-1, thì xung 5/320µs được đặc trưng bởi các thông số sau: T1  1.8: Dạng xung dòng 5/320µs tiêu chuẩn Hình 2.9: Sơ đồ phát xung dòng 5/320µs 2.

Các tiêu chuẩn liên quan Bảng 2.1: Tổng hợp các tiêu chuẩn về xung dòng Surge Standard Condition Edge Time and Amplitude tolerance IEEE Std4 Điện áp hở See note IEC 61643-1 mạch (2005-03) Dòng điện T1 8µs ± 10% ±10% 11 8/20 µs ngắn mạch T2 20µs ± 10% 0 ÷ 20% IEC 61000-4-5 Điện áp hở See note IEC 62475 mạch (2005-11) Dòng điện T1 8µs ± 20% ±10% ngắn mạch T2 20µs ± 20% 0 ÷ 30% IEC 61312-1 Điện áp hở See note 10/350 IEC 61643-1 mạch µs (20005-03) Dòng điện Waveform charge ngắn mạch, 0.Iimp C; -10%÷20% ±10% Iimp Waveform I2t 0.25*(Iimp)2A2s; - 10%÷45% 5/320 IEC 60060-1 Điện áp hở See note µs mạch Dòng điện T1 5µs ± 20% 0 ÷ 15% ngắn mạch T2 320µs ± 20% 2. Tiêu chuẩn IEC 61643-1 Đây là tiêu chuẩn thiết bị chống sét sử dụng trên mạng điện hạ áp – các yêu cầu và phương pháp thử nghiệm.  Phạm vi áp dụng Tiêu chuẩn này áp dụng cho thiết bị chống sét chống lại các ảnh hưởng trực tiếp và gián tiếp của sét hoặc các đột biến điện áp khác. Các thiết bị này được sử dụng để được nối vào nguồn a.c 50/60Hz có điện áp đến 1000 V hiệu dụng hoặc hoặc d.

 Nội dung:  Phạm vi áp dụng  Các tài liệu viện dẫn  Các định nghĩa  Điều kiện sử dụng  Phân loại  Các tiêu chuẩn kỹ thuật  Các yêu cầu 12  Phương pháp đo thử  Nhận xét: - Tiêu chuẩn IEC 61643-1 nêu ra được phạm vi áp dụng cho các thiết bị bảo vệ xung sử dụng trên mạng điện hạ áp chống lại ảnh hưởng trực tiếp và gián tiếp của sét hoặc điện áp đột biến khác. - Mục đích của các thiết bị bảo vệ xung là bảo vệ thiết bị điện hiện đại được đấu nối đến mạng viễn thông và mạng báo hiệu với điện áp hệ thống danh định nên đến 1000 V(r.c  Một số định nghĩa sử dụng cho IEC 61643  Surge Protective Device (SPD): thiết bị chống sét có tính năng giới hạn quá áp lan truyền (transient ) và chuyển hướng (divert) xung dòng điện, nó chứa ít nhất một phần tử phi tuyến.  Dòng phóng danh định (nominal discharge current) In: phần xung dòng chạy qua thiết bi chống sét có dạng xung dòng 8/20 µs, dạng xung này để phân loại thiết bị chống sét cấp 2, đồng thời là điều kiện tiên quyết của các thử nghiệm thiết bị cấp 1 và cấp 2.  Dòng xung (impulse current) Iimp: được định nghĩa bởi 3 thông số: dòng cực đại, điện tích và năng lượng của xung.

Tham số Iimp được dùng để phân loại cho các thử nghiệm thiết bị chống sét cấp 1.  Dòng phóng cực đại Imax cho các thử nghiệm thiết bị chống sét cấp 2 (maximum discharge current Imax for class II test): phần xung dòng chạy qua thiết bi chống sét có dạng xung dòng 8/20 µs và được phóng đại theo kết quả thử nghiệm thiết bị chống sét cấp 2 làm việc trong thử nghiệm – Imax lớn hơn rất nhiều In.  Điện áp làm việc liên tục lớn nhất (maximum continuous operating voltage) Uc: là điện áp r.s hoặc điện áp DC lớn nhất đặt lên thiết bị chống sét ở chế độ bảo vệ.  Mức điện áp bảo vệ (voltage protection level) Up: tham số thể hiện đặc tính khả năng làm việc của thiết bị chống sét đối với điện áp giới hạn đặt lên cực của 13 thiết bị được lựa chọn từ danh sách các giá trị tham số yêu cầu.

Tham số này phải lớn hơn giá trị điện áp giới hạn điện áp điều hòa (dòng sin 50 Hz)  Phân loại thử nghiệm xung  Các thử nghiệm cấp I: thử nghiệm được thực hiện với các dạng xung dòng phóng bình thường In, xung áp 1,2/50 µs và dòng xung cực đại Iimp theo định nghĩa về tham số cho các thử nghiệm thiết bị cấp 1.  Các thử nghiệm cấp II: thử nghiệm được thực hiện với các dạng xung dòng phóng bình thường In, xung áp 1,2/50 và dòng xung cực đại Imax theo định nghĩa về tham số thử nghiệm cho thiết bị cấp 2.  Các thử nghiệm cấp III: thực hiện với dạng xung kết hợp – combination wave (1,2/50µs và 8/20µs) theo định nghĩa xung kết hợp.  Phân loại thiết bị chống sét theo các thử nghiệm SPD cấp I, II và III Thông số yêu cầu cho thử nghiệm cấp I, cấp II và cấp III được mô tả theo Bảng 2.2: Các thử nghiệm cấp I, II và III Quy trình thử nghiệm Thử nghiệm Thông số yêu cầu (xem các mục) Cấp I Iimp (*) Cấp II Imax (**) Cấp III Uoc (***)  Các tham số thử nghiệm tiêu chuẩn  Giá trị tiêu chuẩn của dòng xung đối với thử nghiệm cấp I Iimp.3: Giá trị tiêu chuẩn của dòng xung Iimp Dòng cực đại Ipeak(kA) 1 2 5 10 20 Điện tích xung Q (As) 0,5 1 2,5 5 10  Giá trị tiêu chuẩn của dòng phóng danh định đối với thử nghiệm cấp II In 0,05; 0,1; 0,25; 0,5; 1; 1,5; 2; 2,5; 3; 5; 10; 15; 20kA  Giá trị tiêu chuẩn của điện áp hở mạch đối với thử nghiệm cấp III Uoc 0,1; 0,2; 0,5; 1; 2; 3; 4; 5; 6; 10; 20kV  Giá trị tiêu chuẩn của mức bảo vệ điện áp Up 14 0,08; 0,09; 0,1; 0,12; 0,15; 0,22; 0,33; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1; 1,2; 1,5; 1,8; 2; 2,5; 3; 4; 5; 6; 8; 10kV  Giá trị tiêu chuẩn của điện áp ( r.c) làm việc liên tục lớn nhất Uc.

52; 63; 75; 95; 110; 130; 150; 175; 220; 230; 240; 250; 260; 275; 280; 320; 420; 440; 460; 510; 530; 600; 630; 690; 800; 900; 1000 và 1500 V  Thử nghiệm dòng xung cấp I(*) Dòng xung thử nghiệm Iimp được xác định bởi các thông số:Cường độ dòng xung cực đại Ipeak , điện tích xung Q và năng lượng xung W/R. Dòng xung đơn cực đạt đỉnh trong thời gian 50µs, thời gian phóng điện tích Q là 10ms và thời gian năng lượng xung chuyển về 0 là 10ms. Công thức liên hệ giữa đỉnh dòng xung với Q và W/R như sau: Q = Ipeak x a trong đó a = 5.
