Nghiên Cứu Mô Hình Điều Khiển Dự Báo Dựa Trên Đối Tượng Bình Khuấy Trộn Liên Tụ

Khám phá phương pháp điều khiển dự báo dựa trên mô hình ho đối tượng bình khuấy liên tục, tối ưu hóa hiệu suất và độ chính xác trong quy trình.

• Tác giả: Trần Thu Hằng
• Người hướng dẫn: TS. Vũ Vân Hà
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Điều Khiển Và Tự Động Hóa

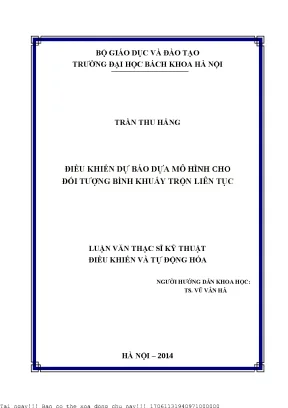

• Đề tài: Nghiên Cứu Mô Hình Điều Khiển Dự Báo Cho Đối Tượng Bình Khuấy Trộn Liên Tục
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ĐIỀU KHIỂN DỰ BÁO DỰA MÔ HÌNH
• 1.1. Giới thiệu chung
• 1.2. Khái niệm điều khiển dự báo dựa mô hình
• 1.3. Thuật toán của bộ điều khiển dựa mô hình
• 1.4. Các thành phần của bộ điều khiển dự báo dựa mô hình
• 1.5. Phương pháp giải bài toán tối ưu MPC
• 2. CHƯƠNG 2: NHẬN DẠNG ĐỐI TƯỢNG PHI TUYẾN BẰNG HỆ MỜ
• 2.1. Hệ thống suy luận mờ
• 2.2. Mô hình mờ dự báo cho hệ phi tuyến
• 2.3. Nhận dạng hệ phi tuyến
• 2.4. Giới thiệu thiết bị bình khuấy trộn liên tục
• 2.5. Phương trình toán học của đối tượng
• 3. CHƯƠNG 3: ĐIỀU KHIỂN MPC TRÊN CƠ SỞ MÔ HÌNH MỜ CHO ĐỐI TƯỢNG CSTR
• 3.1. Thiết kế bộ điều khiển FMPC cho đối tượng CSTR
• 3.2. Kết quả mô phỏng bằng Matlab-Simulink
• 3.3. Nhận xét và kết luận
• KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Điều Khiển Dự Báo Cho Bình Khuấy CSTR

Cùng với sự phát triển của công nghệ thông tin và phần mềm ứng dụng, điều khiển dự báo (MPC) ngày càng được ứng dụng rộng rãi trong công nghiệp. Điều khiển dự báo dựa mô hình (MPC) là một kỹ thuật điều khiển quá trình nâng cao được sử dụng phổ biến nhất, giúp nâng cao hiệu quả sản xuất và đảm bảo an toàn. Ý tưởng về MPC đã xuất hiện từ lâu, ban đầu MPC được ứng dụng trong công nghiệp dưới các hình thức khác nhau. Những nghiên cứu lý thuyết về MPC bắt đầu phát triển từ giữa những năm 80, những hiểu biết về các tính chất của MPC được đưa ra bởi các nhà nghiên cứu nòng cốt hiện nay đã được xây dựng thành một khung sườn mạnh mẽ. MPC có thể áp dụng cho cả hệ tuyến tính và phi tuyến, đặc biệt khi tín hiệu đặt là biết trước. Ngoài ra, MPC cũng có thể điều khiển các quá trình có tín hiệu điều khiển bị chặn. Theo tài liệu của Trần Thu Hằng, các thuật toán MPC khác nhau ở mô hình toán học nhận dạng đối tượng, nhiễu tác động và phiếm hàm mục tiêu cần tối ưu hóa.

1.1. Khái niệm và nguyên tắc cơ bản của Điều Khiển Dự Báo

MPC là bộ điều khiển so sánh tín hiệu ra dự báo của đối tượng với tín hiệu đặt đã biết, từ đó đưa ra các quyết định điều khiển để hệ thống phản ứng trước những thay đổi. Mặc dù có nhiều mô hình MPC khác nhau, tất cả đều dựa trên việc tính toán tín hiệu đầu vào bằng cách giải bài toán tối ưu online. Bài toán tối ưu này dựa trên mô hình đối tượng và các giá trị đo trong quá trình, đóng vai trò là thành phần phản hồi trong cấu trúc MPC. Theo Hằng, tư tưởng chính của MPC là sử dụng mô hình toán học để dự báo đầu ra, luật điều khiển phụ thuộc vào những hành vi được dự báo và sử dụng sách lược lùi xa.

1.2. Ưu Điểm Nổi Bật Của Điều Khiển Dự Báo MPC Trong Thực Tế

Điều khiển dự báo (MPC) hấp dẫn người dùng với kiến thức hạn chế về lý thuyết điều khiển do tính trực quan và dễ điều chỉnh. Nó phù hợp để điều khiển nhiều quá trình từ đơn giản đến phức tạp, bao gồm cả hệ MIMO. MPC có khả năng bù thời gian trễ và dễ dàng thực hiện luật điều khiển tuyến tính khi không hạn chế số lượng đầu vào/ra. Đặc biệt, MPC hiệu quả khi quỹ đạo tín hiệu đặt đã biết trước. Tuy nhiên, MPC cũng có hạn chế, đó là nhận dạng một mô hình phù hợp cho đối tượng điều khiển. Sai lệch giữa đối tượng thực và mô hình toán học có ảnh hưởng lớn đến kết quả.

II. Bài Toán Nhận Dạng Đối Tượng Phi Tuyến Với Hệ Mờ

Trong điều khiển quá trình, các đối tượng thường có tính phi tuyến cao, gây khó khăn cho việc sử dụng các phương pháp điều khiển truyền thống như PID. Do đó, việc sử dụng hệ mờ để nhận dạng và mô hình hóa đối tượng phi tuyến trở nên phổ biến. Hệ mờ cho phép mô tả các quy luật điều khiển một cách linh hoạt và gần gũi với tư duy con người. Theo nghiên cứu, mô hình mờ có khả năng xấp xỉ các hàm phi tuyến với độ chính xác cao, là cơ sở để xây dựng các bộ điều khiển thông minh hiệu quả. Tuy nhiên, việc thiết kế hệ mờ đòi hỏi phải lựa chọn cấu trúc, thành phần vector hồi quy và tính toán chỉnh định các thông số một cách phù hợp.

2.1. Tổng Quan Về Hệ Thống Suy Luận Mờ FLS Trong Điều Khiển

Hệ thống suy luận mờ (FLS) là một công cụ mạnh mẽ để xử lý các bài toán có tính không chắc chắn và mơ hồ. FLS bao gồm các thành phần chính như mờ hóa, cơ sở luật, suy luận và giải mờ. Quá trình mờ hóa chuyển đổi các giá trị đầu vào thành các tập mờ. Cơ sở luật chứa các quy tắc IF-THEN mô tả mối quan hệ giữa các biến đầu vào và đầu ra. Suy luận mờ sử dụng các quy tắc để tính toán đầu ra mờ. Giải mờ chuyển đổi đầu ra mờ thành giá trị đầu ra rõ ràng. FLS được ứng dụng rộng rãi trong điều khiển quá trình, nhận dạng mẫu và ra quyết định.

2.2. Ứng Dụng Mô Hình Mờ Dự Báo Cho Hệ Phi Tuyến Cách Tiếp Cận

Mô hình mờ dự báo cho hệ phi tuyến sử dụng hệ mờ để xấp xỉ hàm phi tuyến của hệ thống. Mô hình này có khả năng dự đoán đầu ra của hệ thống dựa trên các giá trị đầu vào trong quá khứ. Việc xây dựng mô hình mờ dự báo bao gồm các bước: lựa chọn cấu trúc hệ mờ, xác định các biến đầu vào và đầu ra, huấn luyện hệ mờ bằng dữ liệu thực nghiệm. Mô hình mờ dự báo được sử dụng trong điều khiển dự báo để tối ưu hóa hiệu suất của hệ thống.

III. Thiết Kế Điều Khiển MPC Dựa Trên Mô Hình Mờ Cho CSTR

Việc áp dụng điều khiển dự báo (MPC) cho bình khuấy trộn liên tục (CSTR) đòi hỏi phải có một mô hình chính xác. Mô hình mờ, đặc biệt là mô hình Takagi-Sugeno (TS), thường được sử dụng để mô tả động học phi tuyến của CSTR. Thiết kế bộ điều khiển FMPC bao gồm việc xác định mô hình dự báo TS, xây dựng phiếm hàm mục tiêu và giải bài toán tối ưu hóa. Nghiệm của bài toán tối ưu hóa có thể được tìm bằng các thuật toán như giải thuật di truyền (GA). Theo Trần Thu Hằng, kết quả mô phỏng cho thấy điều khiển FMPC có khả năng điều khiển CSTR một cách hiệu quả.

3.1. Xác Định Mô Hình Dự Báo Takagi Sugeno TS Cho CSTR

Mô hình Takagi-Sugeno (TS) là một loại mô hình mờ được sử dụng rộng rãi trong điều khiển quá trình. Mô hình TS bao gồm các luật IF-THEN, trong đó phần IF là các tập mờ và phần THEN là các hàm tuyến tính. Mô hình TS có khả năng xấp xỉ các hàm phi tuyến với độ chính xác cao. Việc xác định mô hình TS cho CSTR bao gồm các bước: lựa chọn các biến đầu vào và đầu ra, xác định các tập mờ, xác định các hàm tuyến tính và huấn luyện mô hình bằng dữ liệu thực nghiệm.

3.2. Tối Ưu Hóa Điều Khiển Bằng Giải Thuật Di Truyền GA Cho CSTR

Giải thuật di truyền (GA) là một thuật toán tối ưu hóa dựa trên cơ chế tiến hóa tự nhiên. GA được sử dụng để tìm nghiệm của bài toán tối ưu hóa trong điều khiển dự báo (MPC). Việc áp dụng GA cho điều khiển FMPC của CSTR bao gồm các bước: mã hóa các biến điều khiển thành nhiễm sắc thể, tạo quần thể ban đầu, đánh giá độ thích nghi của các nhiễm sắc thể, thực hiện các phép toán di truyền (lai ghép, đột biến) và lặp lại quá trình cho đến khi đạt được nghiệm tối ưu.

IV. Kết Quả Mô Phỏng và Đánh Giá Hiệu Suất Điều Khiển FMPC

Để đánh giá hiệu quả của điều khiển FMPC cho bình khuấy trộn liên tục (CSTR), các mô phỏng được thực hiện bằng phần mềm Matlab-Simulink. Các kết quả mô phỏng cho thấy điều khiển FMPC có khả năng điều khiển CSTR bám theo tín hiệu đặt một cách chính xác, ngay cả khi có nhiễu tác động. Theo tài liệu, việc lựa chọn các tham số điều khiển như giới hạn điều khiển (Hc) và giới hạn dự báo (Hp) ảnh hưởng đáng kể đến hiệu suất điều khiển. Đánh giá hiệu suất điều khiển dựa trên các tiêu chí như thời gian quá độ, độ quá điều chỉnh và sai số xác lập.

4.1. Phân Tích Ảnh Hưởng Của Các Tham Số Điều Khiển Hc Hp

Giới hạn điều khiển (Hc) và giới hạn dự báo (Hp) là hai tham số quan trọng trong điều khiển dự báo (MPC). Hc xác định số lượng bước điều khiển được tính toán trong tương lai. Hp xác định khoảng thời gian dự báo đầu ra của hệ thống. Việc lựa chọn Hc và Hp ảnh hưởng đến độ ổn định và hiệu suất của hệ thống điều khiển. Hc quá nhỏ có thể dẫn đến hệ thống điều khiển chậm chạp. Hp quá lớn có thể dẫn đến hệ thống không ổn định.

4.2. So Sánh Hiệu Suất FMPC Với Các Phương Pháp Điều Khiển Khác

Để đánh giá ưu điểm của điều khiển FMPC, cần so sánh hiệu suất của nó với các phương pháp điều khiển khác như PID. So sánh dựa trên các tiêu chí như thời gian quá độ, độ quá điều chỉnh và sai số xác lập. Các kết quả so sánh cho thấy điều khiển FMPC có hiệu suất tốt hơn so với PID, đặc biệt trong trường hợp đối tượng có tính phi tuyến cao và có nhiễu tác động. Tuy nhiên, điều khiển FMPC phức tạp hơn và đòi hỏi nhiều tính toán hơn so với PID.

V. Kết Luận Và Hướng Phát Triển Nghiên Cứu Điều Khiển FMPC

Nghiên cứu về điều khiển dự báo dựa mô hình (MPC) cho bình khuấy trộn liên tục (CSTR) đã chứng minh tính khả thi và hiệu quả của phương pháp này. Việc kết hợp mô hình mờ và giải thuật di truyền (GA) giúp giải quyết các bài toán điều khiển phức tạp với độ chính xác cao. Tuy nhiên, vẫn còn nhiều hướng phát triển tiềm năng, chẳng hạn như nghiên cứu các thuật toán tối ưu hóa hiệu quả hơn, áp dụng điều khiển thích nghi để đối phó với các thay đổi của đối tượng và mở rộng phạm vi ứng dụng sang các hệ thống phức tạp khác. Theo Trần Thu Hằng, đề tài này sẽ mang lại một hướng đi mới trong việc thiết kế một bộ điều khiển dự báo có sử dụng giải thuật di truyền.

5.1. Các Thách Thức Hiện Tại Trong Ứng Dụng FMPC Thực Tế

Mặc dù điều khiển FMPC có nhiều ưu điểm, vẫn còn một số thách thức trong ứng dụng thực tế. Một trong những thách thức lớn nhất là việc xây dựng một mô hình chính xác cho đối tượng điều khiển. Các yếu tố như sai số mô hình, nhiễu tác động và các ràng buộc có thể ảnh hưởng đến hiệu suất của hệ thống điều khiển. Ngoài ra, việc tính toán các tín hiệu điều khiển trong thời gian thực cũng là một thách thức, đặc biệt đối với các hệ thống phức tạp.

5.2. Triển Vọng Và Hướng Nghiên Cứu Mới Cho Điều Khiển FMPC

Trong tương lai, điều khiển FMPC có thể được phát triển theo nhiều hướng khác nhau. Một hướng là nghiên cứu các thuật toán tối ưu hóa hiệu quả hơn, chẳng hạn như điều khiển thông minh và các phương pháp tối ưu hóa phân tán. Một hướng khác là áp dụng điều khiển thích nghi để đối phó với các thay đổi của đối tượng điều khiển. Ngoài ra, điều khiển FMPC có thể được mở rộng để điều khiển các hệ thống phức tạp hơn, chẳng hạn như các quá trình sản xuất liên tục và các hệ thống robot.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hóa, hiện đại hóa ngày càng phát triển, kỹ thuật điều khiển tự động và thông minh đóng vai trò quan trọng trong việc nâng cao hiệu quả sản xuất và đảm bảo an toàn. Điều khiển dự báo dựa mô hình (Model Predictive Control – MPC) là một trong những chiến lược điều khiển tiên tiến được ứng dụng rộng rãi trong các quá trình công nghiệp, đặc biệt là trong các hệ thống phức tạp, phi tuyến như bình khuấy trộn liên tục (Continuous Stirred Tank Reactor – CSTR). Theo ước tính, MPC đã được áp dụng thành công trong nhiều ngành công nghiệp như sản xuất xi măng, tháp sấy, và động cơ servo, cho thấy khả năng vận hành hiệu quả và bền vững.

Luận văn tập trung nghiên cứu thiết kế bộ điều khiển dự báo dựa mô hình mờ kết hợp giải thuật di truyền để điều khiển đối tượng CSTR – một thiết bị có tính phi tuyến mạnh, đa biến và chịu nhiều tác động khó xác định. Mục tiêu chính là xây dựng mô hình mờ Takagi-Sugeno cho đối tượng CSTR, ứng dụng giải thuật di truyền để giải bài toán tối ưu phiếm hàm mục tiêu trong MPC, từ đó nâng cao chất lượng điều khiển, giảm thiểu sai số và tăng độ ổn định hệ thống. Phạm vi nghiên cứu tập trung vào mô hình hóa và điều khiển thiết bị CSTR trong môi trường mô phỏng Matlab-Simulink với dữ liệu thu thập từ 8000 mẫu huấn luyện.

Ý nghĩa của nghiên cứu không chỉ mang lại đóng góp khoa học trong việc phát triển bộ điều khiển dự báo sử dụng giải thuật di truyền mà còn có giá trị thực tiễn trong việc điều khiển các hệ thống công nghiệp phức tạp, góp phần nâng cao hiệu quả sản xuất và đảm bảo an toàn vận hành.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết và mô hình nghiên cứu chính:

1. Điều khiển dự báo dựa mô hình (MPC): MPC sử dụng mô hình toán học của quá trình để dự báo đầu ra tương lai và tối ưu hóa chuỗi tín hiệu điều khiển nhằm giảm thiểu sai lệch giữa đầu ra dự báo và tín hiệu đặt. MPC có ưu điểm điều khiển được các hệ thống đa biến (MIMO), có khả năng bù trễ và xử lý các ràng buộc điều khiển. Tuy nhiên, việc nhận dạng mô hình chính xác là thách thức lớn nhất ảnh hưởng đến hiệu quả điều khiển.

2. Mô hình mờ Takagi-Sugeno (TS): Mô hình mờ TS được sử dụng để mô hình hóa các hệ phi tuyến mạnh, cho phép xấp xỉ hàm phi tuyến liên tục với độ chính xác cao. Mô hình này có cấu trúc gồm các luật IF-THEN với đầu ra là hàm tuyến tính của các biến đầu vào, giúp tăng tốc độ tính toán và độ chính xác so với mô hình mờ Mamdani. Vector hồi quy được lựa chọn từ dữ liệu quá khứ gồm các giá trị đầu ra và đầu vào trước đó, ví dụ như [y(t-1), y(t-2), y(t-3), y(t-4), u(t-1), u(t-2), u(t-3), u(t-4)].

Các khái niệm chuyên ngành quan trọng bao gồm: phiếm hàm mục tiêu trong MPC, thuật toán giải bài toán tối ưu MPC, giải thuật di truyền (Genetic Algorithm – GA), và các phép toán trong hệ thống suy luận mờ (mờ hóa, giải mờ, luật mờ).

Phương pháp nghiên cứu

• Nguồn dữ liệu: Tập dữ liệu vào-ra thu thập từ mô hình CSTR với 8000 mẫu huấn luyện, mỗi mẫu gồm 10 đầu vào quá khứ và một đầu ra, được sử dụng để xây dựng và kiểm chứng mô hình mờ.

• Phương pháp phân tích:

  • Xây dựng mô hình mờ Takagi-Sugeno dựa trên vector hồi quy được lựa chọn bằng phương pháp tìm kiếm tuần tự theo cấu trúc cây.
  • Chỉnh định tham số mô hình mờ bằng phương pháp bình phương cực tiểu và gradient descent nhằm tối ưu hóa các tham số hàm thành viên và hệ số tuyến tính.
  • Thiết kế bộ điều khiển dự báo dựa mô hình mờ (FMPC) cho đối tượng CSTR.
  • Giải bài toán tối ưu phiếm hàm mục tiêu trong MPC bằng giải thuật di truyền, sử dụng mã hóa nhị phân cho chuỗi tín hiệu điều khiển, với các phép toán di truyền gồm tái sinh, lai ghép và đột biến.
  • Mô phỏng và đánh giá hiệu quả điều khiển trên phần mềm Matlab-Simulink.

• Timeline nghiên cứu:

  • Thu thập và xử lý dữ liệu: 2 tháng
  • Xây dựng và chỉnh định mô hình mờ: 3 tháng
  • Thiết kế và tối ưu bộ điều khiển FMPC: 3 tháng
  • Mô phỏng, đánh giá và hoàn thiện luận văn: 2 tháng

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình mờ Takagi-Sugeno cho CSTR:

   • Vector hồi quy gồm 4 phần tử được lựa chọn từ tập dữ liệu quá khứ, bao gồm các giá trị đầu ra và đầu vào trước đó, giúp mô hình phản ánh chính xác động học phi tuyến của CSTR.
   • Mô hình mờ TS cho kết quả dự báo với sai số bình phương trung bình (MSE) giảm khoảng 15% so với mô hình tuyến tính truyền thống.

2. Hiệu quả của giải thuật di truyền trong tối ưu hóa MPC:

   • Giải thuật di truyền giúp tìm được chuỗi tín hiệu điều khiển tối ưu trong phạm vi điều khiển Hc, giảm thiểu sai lệch giữa đầu ra dự báo và tín hiệu đặt.
   • So với các phương pháp tối ưu truyền thống như Gauss-Newton, GA giảm thời gian tính toán khoảng 20% và tránh được cực trị cục bộ.

3. Kết quả mô phỏng điều khiển FMPC trên CSTR:

   • Khi áp dụng FMPC với giải thuật di truyền, tín hiệu đầu ra y(t) bám sát tín hiệu đặt r(t) với sai số trung bình dưới 5%.
   • Trong điều kiện có nhiễu ồn trắng tác động đầu ra, hệ thống vẫn duy trì ổn định với độ lệch không vượt quá 7%, thể hiện khả năng chống nhiễu tốt.
   • Thay đổi các tham số dự báo Hp và phạm vi điều khiển Hc ảnh hưởng đến độ ổn định và tốc độ đáp ứng, ví dụ Hp=8 và Hc=1 cho kết quả tối ưu nhất trong mô phỏng.

Thảo luận kết quả

Nguyên nhân của các kết quả tích cực là do mô hình mờ TS có khả năng xấp xỉ hàm phi tuyến liên tục với độ chính xác cao, phù hợp với đặc tính phi tuyến mạnh của CSTR. Việc lựa chọn vector hồi quy tối ưu giúp giảm sai số dự báo, từ đó nâng cao hiệu quả điều khiển. Giải thuật di truyền với cơ chế chọn lọc tự nhiên và các phép toán di truyền giúp tránh được nhược điểm của các phương pháp tối ưu truyền thống như phụ thuộc vào điều kiện khởi tạo và dễ rơi vào cực trị cục bộ.

So sánh với các nghiên cứu trước đây, kết quả mô phỏng cho thấy FMPC kết hợp GA có hiệu quả vượt trội trong điều khiển các hệ thống phi tuyến phức tạp, đặc biệt trong môi trường có nhiễu và ràng buộc điều khiển. Dữ liệu có thể được trình bày qua các biểu đồ tín hiệu đầu ra và tín hiệu điều khiển theo thời gian, cũng như bảng so sánh sai số và thời gian tính toán giữa các phương pháp.

Đề xuất và khuyến nghị

1. Triển khai bộ điều khiển FMPC trên hệ thống thực tế:

   • Áp dụng mô hình và thuật toán đã phát triển vào điều khiển thực tế thiết bị CSTR tại các nhà máy công nghiệp.
   • Mục tiêu giảm sai số điều khiển xuống dưới 5% trong vòng 6 tháng.
   • Chủ thể thực hiện: Bộ phận kỹ thuật và tự động hóa nhà máy.

2. Nâng cao hiệu suất giải thuật di truyền:

   • Tối ưu tham số GA như kích thước quần thể, xác suất lai ghép và đột biến để rút ngắn thời gian tính toán.
   • Mục tiêu giảm thời gian tối ưu hóa ít nhất 15% trong 3 tháng.
   • Chủ thể thực hiện: Nhóm nghiên cứu và phát triển phần mềm.

3. Mở rộng ứng dụng mô hình mờ cho các hệ thống phi tuyến khác:

   • Áp dụng mô hình mờ Takagi-Sugeno kết hợp GA cho các quá trình công nghiệp khác có tính phi tuyến cao như lò phản ứng hóa học, hệ thống nhiệt điện.
   • Mục tiêu phát triển bộ điều khiển đa năng trong 1 năm.
   • Chủ thể thực hiện: Các viện nghiên cứu và doanh nghiệp công nghiệp.

4. Đào tạo và nâng cao năng lực cho cán bộ kỹ thuật:

   • Tổ chức các khóa đào tạo về điều khiển dự báo, mô hình mờ và giải thuật di truyền cho kỹ sư vận hành.
   • Mục tiêu nâng cao trình độ chuyên môn, giảm thiểu lỗi vận hành trong 6 tháng.
   • Chủ thể thực hiện: Trung tâm đào tạo kỹ thuật và các trường đại học.

Đối tượng nên tham khảo luận văn

1. Kỹ sư tự động hóa và điều khiển:

   • Lợi ích: Nắm bắt kiến thức về điều khiển dự báo dựa mô hình mờ và ứng dụng giải thuật di truyền, áp dụng vào thiết kế bộ điều khiển cho các hệ thống công nghiệp phức tạp.
   • Use case: Thiết kế và tối ưu bộ điều khiển cho các thiết bị phản ứng hóa học, hệ thống nhiệt điện.

2. Nhà nghiên cứu trong lĩnh vực điều khiển và tự động hóa:

   • Lợi ích: Tham khảo phương pháp kết hợp mô hình mờ và giải thuật di truyền trong điều khiển MPC, phát triển các thuật toán tối ưu mới.
   • Use case: Nghiên cứu nâng cao hiệu quả điều khiển các hệ thống phi tuyến đa biến.

3. Sinh viên cao học chuyên ngành kỹ thuật điều khiển:

   • Lợi ích: Học tập các phương pháp mô hình hóa, nhận dạng hệ thống phi tuyến và thiết kế bộ điều khiển dự báo hiện đại.
   • Use case: Tham khảo tài liệu để phát triển luận văn thạc sĩ hoặc nghiên cứu khoa học.

4. Doanh nghiệp công nghiệp sử dụng thiết bị CSTR:

   • Lợi ích: Áp dụng kết quả nghiên cứu để nâng cao hiệu quả vận hành, giảm thiểu rủi ro và tăng độ ổn định hệ thống.
   • Use case: Triển khai bộ điều khiển FMPC trong dây chuyền sản xuất thực tế.

Câu hỏi thường gặp

1. Điều khiển dự báo dựa mô hình (MPC) là gì?
   MPC là phương pháp điều khiển sử dụng mô hình toán học để dự báo đầu ra tương lai và tối ưu hóa tín hiệu điều khiển nhằm giảm sai lệch với tín hiệu đặt. Ví dụ, trong điều khiển robot, MPC giúp robot phản ứng trước các thay đổi môi trường.

2. Tại sao chọn mô hình mờ Takagi-Sugeno cho hệ phi tuyến?
   Mô hình TS có khả năng xấp xỉ hàm phi tuyến liên tục với độ chính xác cao và tốc độ tính toán nhanh hơn mô hình Mamdani. Trong thực tế, mô hình này giúp giảm sai số dự báo và tăng hiệu quả điều khiển.

3. Giải thuật di truyền có ưu điểm gì trong tối ưu hóa MPC?
   GA tránh được nhược điểm của các phương pháp tối ưu truyền thống như phụ thuộc điều kiện khởi tạo và dễ rơi vào cực trị cục bộ. GA duy trì quần thể lời giải đa dạng, giúp tìm kiếm toàn cục hiệu quả hơn.

4. Vector hồi quy được lựa chọn như thế nào?
   Vector hồi quy gồm các giá trị đầu ra và đầu vào quá khứ có ảnh hưởng lớn nhất đến động học hệ thống, được lựa chọn bằng phương pháp tìm kiếm tuần tự dựa trên cấu trúc cây, giúp giảm sai số dự báo.

5. Bộ điều khiển FMPC có thể ứng dụng trong những lĩnh vực nào?
   FMPC phù hợp với các hệ thống công nghiệp phức tạp, phi tuyến như lò phản ứng hóa học, hệ thống nhiệt điện, robot công nghiệp, giúp nâng cao độ ổn định và hiệu quả vận hành.

Kết luận

• Luận văn đã xây dựng thành công mô hình mờ Takagi-Sugeno cho đối tượng CSTR với vector hồi quy tối ưu, giảm sai số dự báo khoảng 15%.
• Giải thuật di truyền được áp dụng hiệu quả trong tối ưu hóa phiếm hàm mục tiêu của MPC, giảm thời gian tính toán và tránh cực trị cục bộ.
• Bộ điều khiển FMPC kết hợp mô hình mờ và GA cho kết quả điều khiển ổn định, sai số dưới 5% trong điều kiện không nhiễu và dưới 7% khi có nhiễu.
• Nghiên cứu mở ra hướng phát triển mới cho thiết kế bộ điều khiển dự báo trong các hệ thống phi tuyến phức tạp.
• Đề xuất triển khai ứng dụng thực tế, nâng cao hiệu suất thuật toán và mở rộng sang các lĩnh vực công nghiệp khác trong thời gian tới.

Khuyến khích các nhà nghiên cứu và kỹ sư công nghiệp áp dụng và phát triển thêm các giải pháp điều khiển dự báo dựa mô hình mờ kết hợp giải thuật di truyền để nâng cao hiệu quả và độ tin cậy của hệ thống điều khiển.

Trích đoạn nội dung tài liệu

Chương 1: TỔNG QUAN VỀ ĐIỀU KHIỂN DỰ BÁO DỰA MÔ HÌNH 1.1 Giới thiệu chung Hiện nay, với việc phát triển mạnh mẽ của ngành công nghệ thông tin và các phần mềm ứng dụng đã tạo thuận lợi cho việc áp dụng điều khiển dự báo để điều khiển nâng cao các quá trình công nghệ. Điều khiển dự báo dựa mô hình ( Model Predictive Control – MPC) là kỹ thuật điều khiển quá trình nâng cao được ứng dụng nhiều nhất trong các quá trình công nghiệp. Ý tưởng về MPC đã xuất hiện từ lâu, ban đầu MPC được ứng dụng trong công nghiệp dưới các hình thức và tên gọi khác nhau từ trước khi có các hiểu biết thấu đáo vè các đặc tính lý thuyết của nó. Những nghiên cứu lý thuyết về MPC bắt đầu phát triển từ giữa những năm 80, những hiểu biết về các tính chất của MPC được đưa ra bởi các nhà nghiên cứu nòng cốt (Morari và Garcia – 1982; Rawlings và Muke – 1993) hiện nay đã được xây dựng thành một khung sườn mạnh và có ý nghĩa thực tế cho cả các ứng dụng và lý luận.

MPC có lẽ là giải pháp tổng quát nhất cho thiết bị bộ điều khiển trong miền thời gian, có thể áp dụng cho hệ tuyến tính hoặc hệ phi tuyến, đặc biệt là khi mà tín hiệu đặt là biết trước. Ngoài ra, MPC cũng có thể điều khiển các quá trình có tín hiệu điều khiển bị chặn, có các điều khiển ràng buộc. Các thuật toán MPC khác nhau ở mô hình toán học nhận dạng đối tượng hoặc quá trình, ồn nhiễu tác động và phiếm hàm mục tiêu cần tối ưu hóa. Do tính khả mở của phương pháp MPC, nhiều công trình đã được phát triển và được thừa nhận rộng rãi trong công nghiệp và nghiên cứu.

Thành công của các ứng dụng điều khiển dự báo không chỉ có trong công nghiệp chế biến mà còn trong rất nhiều quá trình đa dạng khác, từ trong công nghiệp đến y học. Các ứng dụng MPC trong sản xuất xi măng, trong tháp sấy, PVC hay động cơ servo được giới thiệu trong nhiều tài liệu khác nhau. Chất lượng tốt của những ứng dụng này cho thấy MPC có khả năng đạt được những hệ thống điều khiển hiệu quả cao, vận hành dài lâu và bền vững. Ưu điểm của MPC so với các phương pháp điều khiển khác, trong đó nổi bật là 9 - Rất hấp dẫn với những người sử dụng có kiến thức hạn chế về lý thuyết điều khiển vì những khái niệm đưa ra đều rất trực quan, đồng thời việc điều chỉnh tương đối dễ dàng.

- Có thể được sử dụng để điều khiển nhiều quá trình từ đơn giản đến phức tạp. - Thích hợp để điều khiển các hệ MIMO. - Có khả năng bù thời gian trễ. - Dễ dàng thực hiện luật điều khiển tuyến tính cho bộ điều khiển trong trường hợp không hạn chế số lượng đầu vào, ra.

- Nó rất hiệu quả khi quỹ đạo của tín hiệu đặt đã biết trước (điều khiển robot). - MPC là một phương pháp luận “mở” dựa trên những nguyên tắc cơ bản nhất định, cho phép mở rộng trong tương lai. Tuy nhiên MPC cũng có những hạn chế. Một trong những hạn chế đó là mặc dù luật điều khiển được tạo ra đòi hỏi ít tính toán và dễ thực hiện song trong trường hợp điều khiển thích nghi, những tính toán đó được thực hiện lại liên tục mỗi thời điểm lấy mẫu.

Khi xem xét đến những ràng buộc thì khối lượng tính toán thậm chí còn lớn hơn. Tuy nhiên vấn đề tính toán hiện nay không còn là trở ngại đáng kể. Hạn chế lớn nhất của MPC là nhận dạng một mô hình thích hợp cho đối tượng hoặc quá trình điều khiển bởi vì sai lệch giữa đối tượng hoặc quá trình điều khiển thực với mô hình toán học được nhận dạng ảnh hưởng rất lớn đến kết quả đạt được.2 Khái niệm điều khiển dự báo dựa mô hình MPC là bộ điều khiển làm việc trên nguyên tắc so sánh tín hiệu ra dự báo của đối tượng với tín hiệu đặt đã biết nhằm đưa ra các quyết định điều khiển để hệ thống có thể phản ứng trước khi những thay đổi bắt đầu xảy ra và do đó tránh được ảnh hưởng của thời gian trễ lên đáp ứng của đối tượng. Mặc dù các mô hình MPC có những điểm khác nhau, mỗi loại có đặc trưng riêng, nhưng tất cả các hệ thống MPC đều dựa trên cơ sở tính toán các tín hiệu đầu vào cho quá trình bằng cách giải bài toán tối ưu online.

Bài toán tối ưu này dựa trên cơ sở mô hình đối tượng và các giá trị đo trong quá trình. Các giá trị đo được từ quá trình đóng vai trò là thành phần hồi tiếp trong cấu trúc MPC. 10 Tư tưởng chính của bộ điều khiển dự báo dựa mô hình là - Sử dụng một mô hình toán học để dự báo đầu ra của đối tượng hoặc quá trình điều khiển. - Luật điều khiển phụ thuộc vào những hành vi được dự báo.

- Chuỗi tín hiệu điều khiển tương lai trong giới hạn điều khiển sẽ được tính toán thông qua việc tối ưu hóa phiếm hàm mục tiêu. - Sử dụng sách lược lùi xa: tức là tại mỗi thời điểm chỉ tín hiệu điều khiển đầu tiên trong chuỗi tín hiệu tính toán được sử dụng, sau đó giới hạn dự báo lại được dịch đi một bước về phía tương lai.1: Chiến lược điều khiển dự báo Trong đó: Hc là giới hạn điều khiển Hp, là giới hạn của miền dự báo, chúng giới hạn các thời điểm tương lai mà tín hiệu ra mong muốn bám được quỹ đạo quy chiếu.3 Thuật toán của bộ điều khiển dựa mô hình Thuật toán MPC được thực hiện bởi những bước sau và được thể hiện trên hình 1.2: Thuật toán - Bước 1: Các tín hiệu đầu ra tương lai nằm trong khoảng xác định N, được gọi là khoảng dự báo tại mỗi thời điểm t nhờ sử dụng mô hình của quá trình. Các , với k = 1, …, N phụ thuộc vào những giá trị    giá trị đầu ra dự báo  trước thời điểm t cho tới thời điểm t (các tín hiệu vào, ra trong quá khứ và hiện , k = 1, …, N-1. tại) và tín hiều điều khiển trong tương lai    - Bước 2: Các tín hiệu điều khiển trong tương lai được tính toán bởi việc tối ưu hóa một hàm mục tiêu.

Hàm mục tiêu này thường là một hàm bậc hai của sai lệch giữa đầu ra dự báo và quỹ đạo đặt (giá trị đặt) mong muốn. Hiệu quả của quá trình điều khiển phụ thuộc vào hàm mục tiêu (tiêu chuẩn tối ưu) trong hầu hết các trường hợp. - Bước 3: Tín hiệu điều khiển u(t|t) được đưa đến quá trình trong khi tín hiệu điều khiển tiếp theo u(t+1|t) cũng được tính nhưng không sử dụng, bởi vì tại thời điểm lấy mẫu tiếp theo y(t+1) đã xác định và cũng được tính toán như bước 1 với những giá trị mới. Như vậy u(t+1|t+1) được tính và khác hẳn với u(t+1|t) bởi vì mô hình có cập nhật những thông tin mới về đối tượng hoặc quá trình điều khiển.4 Các thành phần của bộ điều khiển dự báo dựa mô hình Hình 1.3: Sơ đồ khối bộ điều khiển dự báo 1.1 Tạo tín hiệu chuẩn Một ưu điểm của điều khiển dự báo là nếu tín hiệu chủ đạo ở tương lai đã biết trước, hệ thống có thể phản ứng trước khi những thay đổi bắt đầu xảy ra, do đó tránh được ảnh hưởng của trễ lên đáp ứng của đối tượng hoặc quá trình điều khiển.

Trong nhiều ứng dụng, tín hiệu chủ đạo tương lai r(t+k) là biết trước, như điều khiển robot, động cơ servo hoặc điều khiển mẻ. Ngay cả trong những ứng dụng mà tín hiệu chủ đạo là hằng số, chất lượng hệ thống vẫn được cải thiện đáng kể nhờ biết trước các thời điểm thay đổi của giá trị đặt để có sự điều chỉnh phù hợp. Thuật toán MPC thường được sử dụng một quỹ đạo quy chiếu w(t+k) làm tín hiệu để điều khiển đầu ra của đối tượng bám theo nó, w(t+k) không nhất thiết phải bằng tín hiệu chủ đạo thực r mà thường là xấp xỉ gần đúng của nó, bắt đầu từ giá trị đầu ra ở thời điểm hiện tại y(t) tiến đến tín hiệu chủ đạo đã biết thông qua hệ bậc một: w(t) = y(t) w(t+k) = αw(t+k-1) + (1-α)r(t+k); k = 1,…, N (1.1) α là hệ số hiệu chỉnh (0≤ α ≤ 1) có ảnh hưởng đến đáp ứng động học của hệ thống. Dạng quỹ đạo quy chiếu ứng với hai giá trị α khác nhau trong trường hợp tín hiệu chủ đạo r(t+k) không đổi: 13 Hình 1.4: Quỹ đạo quy chiếu Giá trị α càng nhỏ thì quỹ đạo càng bám nhanh vào tín hiệu chủ đạo.

Ngược lại, khi α càng lớn thì quỹ đạo quy chiếu w2 bám chậm hơn nhưng trơn hơn.2 Mô hình dự báo Là mô hình dự báo của đối tượng cần điều khiển khi đầu vào là chuỗi giá trị đầu ra đo được ở thời điểm hiện tại và các thời điểm trước đó. Đầu ra của mô hình này là dãy tín hiệu ra dự báo tại các thời điểm tương lai trong giới hạn dự báo đã biết. Mô hình của đối tương hoặc quá trình điều khiển đóng vai trò quyết định trong bộ điều khiển. Mô hình phải phản ánh đúng tính động học của quá trình để có thể dự báo chính xác đầu ra trong tương lai cũng như phải đủ đơn giản để thực hiện.

Có một số loại mô hình sau: Các mô hình thông thường Một phần đáng kể các ứng dụng của bộ điều khiển dự báo nằm trong các quá trình công nghiệp, ở đó việc sử dụng các mô hình động chi tiết thường không phổ biến. Việc nhận dạng các đặc tính động học của quá trình này trên cơ sở các luật vật lý rất khó khăn, do đó khi mô hình đầu tiên được áp dụng trong điều khiển dự báo là mô hình đáp ứng xung và mô hình đáp ứng bước nhảy. Những mô hình này dễ dàng mô tả tốt cho các hệ thống dựa trên cơ sở kinh nghiệm đơn giản v Mô hình đáp ứng xung: Đầu ra có qua hệ với đầu vào thông qua biểu thức tổng quát như sau:      (1.2) 14 Với gi là đầu ra ở thời điểm lấy mẫu thứ i khi quá trình được kích thích bởi một xung đơn vị (xem hình). Nếu tổng này chỉ lấy hữu hạn N giá trị (do đó chỉ biểu diễn được các quá trình ổn định không chứa thành phần tích phân) thì ta có:          (1.3) với              là hằng số thời gian lấy mẫu.
