Tổng quan luận án

Đề tài nghiên cứu: Ứng dụng mô hình Tang Luping – Olof Nilsson để khảo sát sự khuếch tán Cl⁻ trong bê tông và nghiên cứu ảnh hưởng của phụ gia đến quá trình này.

Luận án thuộc chuyên ngành Kỹ thuật Vật liệu / Hóa học Vật liệu Xây dựng (Vật liệu Silicat). Công trình tiếp cận theo hướng định lượng thực nghiệm kết hợp mô hình hóa toán học vi phân và tối ưu hóa đa thông số.

Tính cấp thiết và khoảng trống nghiên cứu

Việt Nam có hơn 3.000 km bờ biển, vùng biển và thềm lục địa rộng lớn với nhiều công trình bê tông cốt thép (BTCT) phục vụ kinh tế và quốc phòng như cầu cảng, giàn khoan dầu khí, công trình đảo. Thực tế khảo sát cho thấy nhiều công trình có tuổi thọ thiết kế dài nhưng chỉ sau 10 đến 30 năm sử dụng đã xuất hiện ăn mòn và hư hỏng nghiêm trọng, đòi hỏi kinh phí sửa chữa và duy tu lớn. Trong các nguyên nhân phá hủy BTCT vùng biển, sự xâm thực và khuếch tán của ion clo ($\text{Cl}^-$) dẫn đến phá hủy màng thụ động và ăn mòn cốt thép được xác định là tác nhân chính.

Phương pháp tiêu chuẩn xác định độ thấm và hệ số khuếch tán ion clo theo cơ chế ngâm lâu dài (AASHTO T259 - phương pháp khoan chuẩn) đòi hỏi thời gian thử nghiệm kéo dài (thường trên 90 ngày hoặc hàng năm), không đáp ứng kịp thời yêu cầu thiết kế và thi công. Ngược lại, phương pháp đo nhanh độ thấm theo tiêu chuẩn ASTM C1202 / AASHTO T277 (phương pháp Whiting) chỉ đo tổng điện tích chuyển qua mẫu mà không phản ánh riêng biệt sự di chuyển của ion clo, dẫn đến sai lệch lớn khi bê tông chứa phụ gia khoáng hoặc ion dẫn điện khác. Mô hình toán học sử dụng điện trường của Tang Luping và Lars Olof Nilsson là một hướng tiếp cận giải quyết bài toán đo nhanh, tuy nhiên nghiệm giải tích công bố ban đầu của các tác giả này tồn tại sự nhầm lẫn toán học. Luận án lựa chọn giải quyết khoảng trống này bằng cách hiệu chỉnh lời giải toán học, kết hợp khảo sát thực nghiệm ảnh hưởng của phụ gia đến quá trình truyền khối ion clo.

Mục tiêu và nhiệm vụ nghiên cứu

Các mục tiêu nghiên cứu của luận án được xác định như sau:

  1. Giải lại bài toán mô hình hóa xác định nhanh hệ số khuếch tán ion clo trong bê tông có sử dụng điện trường theo mô hình Tang Luping – Lars Olof Nilsson nhằm thu được nghiệm giải tích chính xác; kiểm chứng nghiệm này trên số liệu thực nghiệm.
  2. Xác định hệ số khuếch tán ion clo ($D$) bằng phương pháp áp dụng điện trường và so sánh với phương pháp ngâm lâu dài (AASHTO T259) để xác lập hệ số hiệu chỉnh của mô hình.
  3. Khảo sát các dạng tồn tại của ion clo trong bê tông (liên kết hóa học, hấp phụ vật lý, ion tự do trong nước lỗ hổng) và mối tương quan giữa nồng độ ion clo tổng số với nồng độ ion clo tự do/nước chiết.
  4. Nghiên cứu ảnh hưởng của tỷ lệ Xi măng : Cát (X:C), tỷ lệ Nước : Xi măng (N:X) và nhiệt độ môi trường đến hệ số khuếch tán ion clo.
  5. Ứng dụng phương pháp quy hoạch thực nghiệm để tối ưu hóa tỷ lệ phối hợp giữa phụ gia siêu dẻo và phụ gia siêu mịn silica fume nhằm nâng cao cường độ cơ lý (kháng nén, kháng uốn) và giảm thiểu hệ số khuếch tán ion clo.
  6. Xây dựng phương pháp tính toán dự đoán thời điểm bắt đầu ăn mòn cốt thép của công trình BTCT làm việc trong môi trường biển.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Vữa xi măng và bê tông chế tạo từ xi măng Portland PC40 (nhà máy xi măng Luks, Thừa Thiên Huế), cát, nước, dung dịch NaCl, phụ gia siêu dẻo gốc melamin formaldehyt sunfonat (MFS) hoặc naphtalen formaldehyt sunfonat (NFS), phụ gia siêu mịn hoạt tính silica fume (CSF); các quá trình truyền khối của ion clo dưới gradient nồng độ và điện trường.
  • Phạm vi không gian: Khảo sát hiện trạng ăn mòn tại các công trình ven biển và trên biển Việt Nam (từ Quảng Ninh, Hải Phòng, Nghệ An, Quy Nhơn, Vũng Tàu đến Kiên Giang); các thực nghiệm chuyên sâu được tiến hành trong điều kiện phòng thí nghiệm.
  • Phạm vi thời gian: Dữ liệu khảo sát công trình thực tế có niên hạn sử dụng từ 7 đến 30 năm (khảo sát năm 2001); thực nghiệm khuếch tán được thực hiện với các khoảng thời gian ngâm 90 ngày, 6 tháng và thời gian áp điện trường 8 giờ, 16 giờ.

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước đây

  1. Khảo sát thực trạng và cơ chế phá hủy BTCT vùng biển:

    • Viện Khoa học Công nghệ Xây dựng (2003) và các công trình liên quan [10, 69, 92] đã đánh giá mức độ ăn mòn kết cấu BTCT ven biển Việt Nam, ghi nhận tình trạng nứt, bong tróc lớp bê tông bảo vệ và đứt cốt thép tại các vùng nước lên xuống và khí quyển biển.
    • Mehta [59], Browne [16], Tuutti [14], Neville [66] đã hệ thống hóa các quá trình vật lý, hóa học (tác động của $\text{CO}_2$, ion $\text{SO}_4^{2-}$, $\text{Mg}^{2+}$, chu kỳ khô - ướt, nhiệt độ) gây suy thoái kết cấu bê tông.
    • Pourbaix [15], Sagoe-Crentsil và Glasser [86], Verbeck [93], Hausmann [56] xác lập cơ chế ăn mòn điện hóa của thép trong môi trường kiềm, vai trò màng thụ động $\gamma\text{-Fe}_2\text{O}_3/\text{Fe}_3\text{O}_4$ và xác định ngưỡng tỷ lệ nồng độ $[\text{Cl}^-]/[\text{OH}^-] = 0{,}6$ bắt đầu phá vỡ trạng thái thụ động.

  2. Dạng tồn tại và cơ chế liên kết ion clo trong pha xi măng:

    • Quá trình hydrat hóa các khoáng clinke ($\text{C}_3\text{S}$, $\text{C}_2\text{S}$, $\text{C}_3\text{A}$, $\text{C}_4\text{AF}$) và sự tạo thành canxi silicat hydrat (C-S-H), ettringit, canxi mono-sunfo aluminat (MSA) được nghiên cứu bởi Taylor, Lea và Tuutti [14].
    • Roberts [75], Arya và Newman [21], Suryavanshi và cộng sự [87] nghiên cứu sự tương tác giữa $\text{C}_3\text{A}$ với ion clo tạo muối Friedel ($\text{C}_3\text{A}\cdot\text{CaCl}_2\cdot 10\text{H}_2\text{O}$) và sự cạnh tranh liên kết giữa ion sunfat ($\text{SO}_4^{2-}$) và ion clo.
    • Ramachandran [30], Lambert và cộng sự [53], Midgley [42] khảo sát sự hấp phụ vật lý của ion clo trên bề mặt và trong cấu trúc lớp của gel C-S-H khi có mặt $\text{CaCl}_2$ hoặc $\text{NaCl}$.

  3. Phương pháp đo độ thấm và mô hình hóa sự khuếch tán:

    • Tiêu chuẩn ngâm lâu dài AASHTO T259 (phương pháp khoan chuẩn).
    • Tiêu chuẩn xác định nhanh độ thấm ASTM C1202 / AASHTO T277 (phương pháp Whiting). Các tác giả Feldman [73], Torii và Kawamura [85], Page [71], Pfeifer [96] đã chỉ rõ hạn chế của phương pháp Whiting do ảnh hưởng của nồng độ ion $\text{OH}^-$, $\text{Na}^+$, $\text{K}^+$, $\text{Ca}^{2+}$ trong nước lỗ hổng khi bê tông có phụ gia silica fume hoặc tro bay.
    • Các mô hình toán học giải phương trình vi phân truyền khối: Tang Luping và Lars Olof Nilsson [81] sử dụng biến dạng của định luật Fick II dưới tác dụng của điện trường; Andrade và cộng sự [25, 88] giải phương trình Nernst - Planck và Nernst - Einstein; Zheng Liu và Beaudoin [96] ứng dụng phổ trở kháng; Castellote [32] nghiên cứu độ dẫn điện.

Khoảng trống luận án giải quyết

Luận án tập trung xử lý các điểm nghẽn học thuật và thực tiễn sau:

  • Đính chính và giải lại nghiệm giải tích cho phương trình vi phân mô hình Tang Luping – Lars Olof Nilsson, khắc phục sự sai lệch giữa công thức lý thuyết đã công bố và dữ liệu thực nghiệm.
  • Xác định hệ số chuyển đổi giữa hệ số khuếch tán đo nhanh dưới điện trường và hệ số khuếch tán thu được từ phương pháp ngâm lâu dài chuẩn.
  • Đánh giá định lượng tính khả thi của việc sử dụng hàm lượng ion clo tổng số (xác định theo ASTM C1152-90) thay thế cho hàm lượng ion clo nước chiết (ASTM C1218-92) trong việc kiểm tra ăn mòn.
  • Xác lập công thức tối ưu hóa hàm lượng phối hợp phụ gia siêu dẻo và silica fume cho xi măng PC40 sản xuất tại Việt Nam bằng phương pháp bề mặt đáp ứng và phân tích phương sai (ANOVA).

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và khung phân tích

  • Định luật khuếch tán Fick:

    • Định luật Fick thứ nhất cho trạng thái dừng: $$dn = -D \frac{dc}{dx} S dt$$
    • Định luật Fick thứ hai cho trạng thái không dừng: $$\frac{\partial C}{\partial t} = D \frac{\partial^2 C}{\partial x^2}$$ Nghiệm của phương trình đối với điều kiện khuếch tán nửa vô hạn: $$C(x, t) = C_0 \text{erfc}\left(\frac{x}{2\sqrt{Dt}}\right)$$ Trong đó: $\text{erfc}(z) = 1 - \text{erf}(z) = 1 - \frac{2}{\sqrt{\pi}}\int_0^z e^{-u^2} du$; $C_0$ là nồng độ bề mặt; $D$ là hệ số khuếch tán.

  • Mô hình Tang Luping – Lars Olof Nilsson: Khi áp đặt điện trường $E$, tốc độ trôi dạt ion dưới lực điện trường $s = uE = \frac{z F E D}{R T}$ kết hợp với gradient nồng độ dẫn đến phương trình vi phân: $$\frac{\partial C}{\partial t} = D \left[\frac{\partial^2 C}{\partial x^2} - \frac{z F E}{R T} \frac{\partial C}{\partial x}\right]$$ Điều kiện biên: $C(0, t) = C_0$ và $C(x, 0) = 0$.

  • Các phương trình nhiệt động và động học bổ trợ:

    • Phương trình Arrhenius mô tả ảnh hưởng của nhiệt độ: $D = D_0 e^{-\frac{Q}{RT}}$.
    • Phương trình Nernst - Einstein biểu diễn mối quan hệ giữa độ dẫn điện mol ion ($\lambda$) và hệ số khuếch tán: $D = \frac{\lambda R T}{z^2 F^2}$.

Phương pháp nghiên cứu thực nghiệm

  1. Phương pháp ngâm lâu dài (AASHTO T259): Mẫu lập phương kích thước chiều dày $\ge 7{,}5\text{ cm}$, diện tích đáy $\approx 3\text{ cm}^2$, đúc và bảo dưỡng 27 ngày trong nước. Bốn mặt bên được quét phủ nhựa epoxy. Mẫu ngâm trong dung dịch NaCl 3%, thay dung dịch định kỳ 1 tháng/lần trong 90 ngày hoặc 6 tháng. Bột mẫu được khoan từng lớp $0{,}5\text{ cm}$ từ bề mặt tiếp xúc vào trong để xác định phân bố nồng độ $C(x,t)$.
  2. Phương pháp xác định nhanh áp dụng điện trường: Mẫu bê tông hình trụ đặt trong buồng đo điện hóa với cường độ điện trường $E = 300\text{ V/m}$ và $E = 600\text{ V/m}$, thời gian duy trì $t = 8\text{ giờ}$ hoặc $16\text{ giờ}$. Ghi nhận sự biến thiên của nhiệt độ và cường độ dòng điện trong quá trình đo.
  3. Phương pháp phân tích hóa học nồng độ ion clo:
    • Tiêu chuẩn ASTM C1152-90: Xác định hàm lượng ion clo tổng số tan trong axit.
    • Tiêu chuẩn ASTM C1218-92: Xác định hàm lượng ion clo tan trong nước.
    • Phương pháp ép tách pha lỏng nước lỗ hổng để phân tích nồng độ ion clo tự do và xác định pH.
  4. Phương pháp quy hoạch thực nghiệm: Thiết kế ma trận thực nghiệm theo mô hình bậc hai tâm xoay (Rotatable Central Composite Design) khảo sát 2 yếu tố: tỷ lệ phần trăm phụ gia siêu mịn silica fume ($X_1$) và tỷ lệ phụ gia siêu dẻo ($X_2$). Xử lý số liệu bằng phân tích hồi quy, kiểm định ANOVA, vẽ giản đồ Pareto và bề mặt đáp ứng đối với hàm mục tiêu cường độ kháng nén và cường độ kháng uốn.
  5. Các phương pháp phân tích vật lý - hóa học khác: Phân tích nhiệt vi sai (DTG, DSC), phương pháp đo cường độ uốn và nén nửa mẫu hình dầm theo tiêu chuẩn vật liệu xây dựng.

Nội dung chính theo từng chương

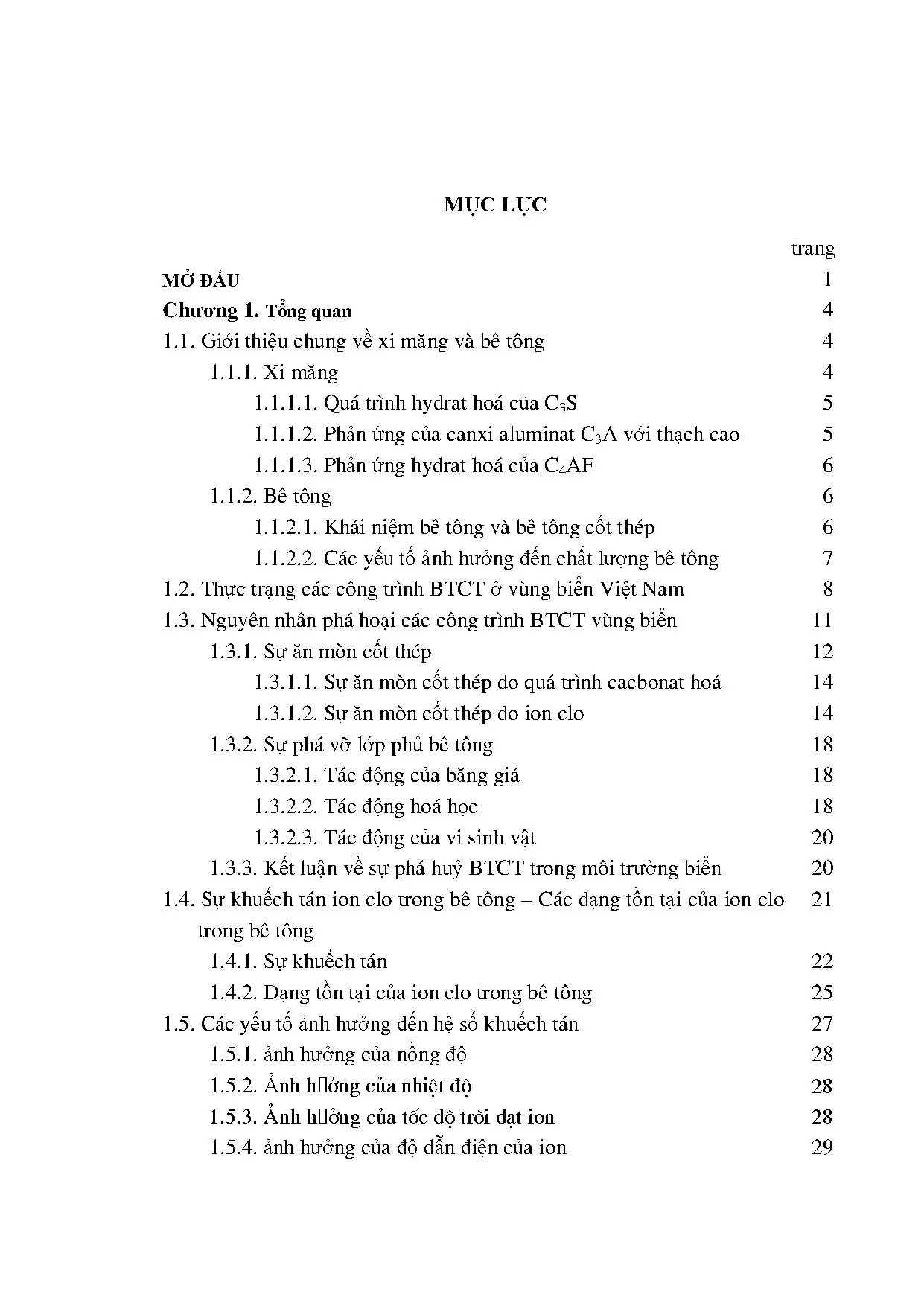

Chương 1. Giới thiệu chung về xi măng và bê tông

Chương 1 tổng thuật các kiến thức cơ sở về thành phần hóa học clinke, phản ứng hydrat hóa và các cơ chế phá hủy kết cấu BTCT vùng biển.

  • Quá trình hydrat hóa khoáng xi măng: Phản ứng của $\text{C}_3\text{S}$ tạo gel C-S-H và $\text{Ca(OH)}_2$ giải phóng kiềm nâng pH lên 12,8: $$2\text{Ca}_3\text{SiO}_5 + 6\text{H}_2\text{O} \rightarrow 6\text{Ca}^{2+} + 8\text{OH}^- + 2\text{H}_2\text{SiO}_4^{2-}$$ Phản ứng của $\text{C}_3\text{A}$ với thạch cao tạo ettringit sớm: $$29\text{H}_2\text{O} + 6\text{Ca}^{2+} + 2\text{AlO}_2^- + 3\text{SO}_4^{2-} + 4\text{OH}^- \rightarrow [\text{Ca}_2\text{Al}(\text{OH})_6]_2\cdot 25\text{H}_2\text{O}$$ Sau khi thạch cao tiêu thụ hết (10–24 giờ), ettringit chuyển hóa thành canxi mono-sunfo aluminat (MSA). Khoáng $\text{C}_4\text{AF}$ phản ứng tạo canxi hydro aluminat và canxi hydro ferit.

  • Thực trạng ăn mòn công trình BTCT tại Việt Nam: Luận án trích dẫn kết quả khảo sát của Viện Khoa học Công nghệ Xây dựng (năm 2001) đối với các công trình ven biển:

Tên công trình (vị trí) Năm xây dựng (tuổi thọ khi khảo sát, năm) Vị trí làm việc, khoảng cách mép nước Tình trạng bê tông và cốt thép Nồng độ $\text{Cl}^-$ cận cốt thép ($\text{kg/m}^3$ bê tông) pH nước chiết
Nhà Văn hóa Việt Nhật (Quảng Ninh) 1975–1978 (25) Ven biển (0,5 km) Bê tông còn tốt, bong bục nhỏ; cốt thép chưa hoặc chớm ăn mòn 0,044 – 1,60 11,96 – 12,09
Cảng Cửa Cấm (Hải Phòng) 1972 (30) Khí quyển trên mặt nước (15 km) Dầm hư hỏng 100%; cốt thép rỉ rất nặng, nhiều chỗ đứt hẳn 0,35 – 2,11 11,40 – 12,04
Cảng Cửa Lò (Nghệ An) 1984 (17) Khí quyển trên mặt nước (5 km) Bê tông nứt, bong bục trung bình; cốt thép ăn mòn trung bình đến nặng 0,35 – 1,85 11,86 – 12,15
Cảng Quy Nhơn (Bình Định) 1994 (7) Khí quyển trên mặt biển (0 km) Nứt, bong bục nhẹ đến trung bình; cốt thép rỉ nhẹ, một số vị trí nặng 0,53 – 1,01 12,22 – 12,44
Cảng thương vụ Vũng Tàu (Bà Rịa - Vũng Tàu) 1987 (15) Khí quyển trên mặt nước (3 km) Hư hỏng trung bình đến nặng; cốt thép rỉ nặng, thép bụng dầm đứt hẳn 0,51 – 1,94 12,40 – 12,48
Bến tàu Rạch Giá (Kiên Giang) 1985 (16) Khí quyển trên mặt nước (3 km) Nứt, bong bục chân cột, dầm; cốt thép rỉ nhẹ đến trung bình và nặng 1,78 – 2,60 12,03 – 12,20

  • Cơ chế ăn mòn điện hóa do ion clo: Sự có mặt của $\text{Cl}^-$ phá hủy lớp màng thụ động bề mặt thép thông qua phản ứng tạo phức trung gian: $$\text{Fe} + 3\text{Cl}^- \rightarrow \text{FeCl}_3^- + 2\text{e}$$ $$\text{FeCl}_3^- + \text{OH}^- \rightarrow \text{Fe(OH)}_2 + 3\text{Cl}^-$$ Quá trình này giải phóng lại ion $\text{Cl}^-$, hoạt hóa bề mặt anôt gây ăn mòn điểm (pitting corrosion). Ăn mòn xảy ra mạnh nhất tại vùng luân phiên khô - ướt do sự kết hợp đồng thời của ion clo và nồng độ oxy hòa tan cao, trong khi vùng ngập nước hoàn toàn có tốc độ ăn mòn thấp do thiếu oxy.

  • Đánh giá phương pháp Whiting (ASTM C1202): Luận án phân tích bảng thành phần nước lỗ hổng cho thấy ion $\text{OH}^-$ có độ dẫn điện đương lượng cao nhất ($0{,}0198\text{ m}^2\cdot\Omega^{-1}$ so với $\text{Cl}^-$ là $0{,}00763\text{ m}^2\cdot\Omega^{-1}$). Khi bổ sung 10%–30% silica fume, nồng độ ion $\text{OH}^-$ giảm mạnh (từ $834\text{ mmol/l}$ xuống $26\text{ mmol/l}$ ở 28 ngày tuổi), làm giảm điện tích coulomb đo được mà không hoàn toàn phản ánh sự giảm tương ứng của độ thấm ion clo.

Chương 2. Nội dung nghiên cứu

Chương 2 trình bày chi tiết quy trình chuẩn bị mẫu, thiết bị và các phương pháp nghiên cứu:

  • Thiết lập hệ thống đo hệ số khuếch tán $D$ theo phương pháp ngâm dung dịch NaCl 3% (AASHTO T259) và phương pháp áp điện trường gia tốc.
  • Trình bày dạng toán học của phương trình vi phân khuếch tán đối lưu dưới điện trường của Tang Luping và Lars Olof Nilsson.
  • Quy trình phân tích hóa học mẫu bột theo ASTM C1218-92 và ASTM C1152-90.
  • Thiết lập ma trận quy hoạch thực nghiệm bậc 2 tâm xoay với 2 biến độc lập: hàm lượng silica fume ($X_1$) và hàm lượng phụ gia siêu dẻo MFS/NFS ($X_2$), xác định khoảng biến thiên và giá trị cánh tay đòn $d = 1{,}414$.

Chương 3. Kết quả và thảo luận

Chương 3 tập trung các kết quả thực nghiệm và tính toán mô hình:

  • Hiệu chỉnh bài toán mô hình hóa Tang Luping – Lars Olof Nilsson: Tác giả chỉ ra sai sót trong nghiệm giải tích gốc của Tang và Nilsson, giải lại phương trình vi phân bằng phương pháp toán học giải tích và thu được nghiệm mới. Khi đưa số liệu của Tang và Nilsson vào nghiệm mới, kết quả hoàn toàn trùng khớp với dữ liệu thực nghiệm gốc của các tác giả này.

  • Xác định hệ số khuếch tán $D$:

    • Kết quả đo $D$ theo phương pháp ngâm lâu dài trên mẫu vữa tỷ lệ X:C:N = 1:3:0,5 sau 90 ngày cho giá trị $D$ ổn định theo chiều sâu khuếch tán.
    • Kết quả đo nhanh bằng điện trường ở các điện thế $E = 300\text{ V/m}$ và $E = 600\text{ V/m}$ trong 8 giờ và 16 giờ cho thấy đồ thị phân bố nồng độ ion clo theo độ sâu phù hợp với đường cong mô hình lý thuyết. Luận án xác lập được hệ số tương quan hiệu chỉnh giữa hai phương pháp.

  • Ảnh hưởng của các yếu tố công nghệ và môi trường:

    • Tỷ lệ Xi măng : Cát (X:C): Mẫu có tỷ lệ X:C = 1:2 có mật độ cấu trúc đặc chắc hơn mẫu 1:3, dẫn đến hệ số khuếch tán $D$ giảm rõ rệt.
    • Nhiệt độ: Hệ số khuếch tán tăng theo nhiệt độ, tuân theo phương trình Arrhenius $\ln D = f(1/T)$, từ đó tính được năng lượng hoạt hóa của quá trình khuếch tán ion clo trong bê tông.

  • Tối ưu hóa hàm lượng phụ gia:

    • Xử lý ma trận thực nghiệm và phân tích ANOVA đối với cường độ kháng nén và kháng uốn:
Hàm mục tiêu Phương trình hồi quy thực nghiệm Giản đồ Pareto / Yếu tố ảnh hưởng chính Tỷ lệ phụ gia tối ưu
Cường độ kháng nén ($R_n$) Mô hình bậc 2 theo $X_1$ (silica fume) và $X_2$ (siêu dẻo) Ảnh hưởng bậc 1 và bậc 2 của silica fume có ý nghĩa thống kê cao nhất Xác định đỉnh mặt mục tiêu trên đồ thị đường mức
Cường độ kháng uốn ($R_u$) Mô hình bậc 2 theo $X_1$ và $X_2$ Sự tương tác giữa phụ gia siêu dẻo và silica fume làm tăng độ bám dính pha Xác định điểm cực trị trên bề mặt đáp ứng

  • Bê tông sử dụng tổ hợp tối ưu phụ gia siêu dẻo và silica fume đạt độ đặc chắc cao, làm giảm hệ số khuếch tán $D$ xuống nhiều lần so với mẫu đối chứng không phụ gia ở cùng điều kiện ngâm 6 tháng và áp điện trường 8 giờ.

  • Các dạng tồn tại của ion clo và dự đoán thời điểm ăn mòn:

    • Phân tích tương quan giữa ion clo tổng số ($C_{\text{tong}}$) và ion clo tự do trong nước ép ($C_{\text{tu do}}$) cho thấy quan hệ đồng biến tuyến tính chặt chẽ.
    • Xây dựng mô hình tính toán hệ số khuếch tán hiệu dụng $D_{ca}$ theo thời gian dựa trên quan hệ tuyến tính $\log D_{ca} - \log t$. Từ đó, kết hợp với chiều dày lớp bê tông bảo vệ và nồng độ clo ngưỡng ($0{,}4%$ so với xi măng hoặc tỷ lệ $[\text{Cl}^-]/[\text{OH}^-] = 0{,}6$), tác giả xây dựng công thức tính toán dự đoán thời gian bắt đầu xảy ra hiện tượng ăn mòn cốt thép cho các kết cấu BTCT làm việc trong môi trường biển Việt Nam.

Kết quả và những đóng góp mới

Đóng góp về mặt lý luận khoa học

  1. Phát hiện lỗi nhầm lẫn toán học trong lời giải giải tích của mô hình Tang Luping – Lars Olof Nilsson đối với phương trình vi phân truyền khối ion clo dưới tác dụng của điện trường; hoàn thiện lời giải giải tích mới chính xác, được kiểm chứng bằng thực nghiệm.
  2. Xác lập cơ sở khoa học và hệ số hiệu chỉnh chuyển đổi giữa hệ số khuếch tán thu được từ phương pháp đo nhanh có sử dụng điện trường và phương pháp ngâm lâu dài chuẩn (AASHTO T259).
  3. Chứng minh quy luật biến thiên của hệ số khuếch tán hiệu dụng $D_{ca}$ theo thời gian ($\log D_{ca} - \log t$) và làm rõ mối quan hệ định lượng giữa hàm lượng ion clo tổng số và hàm lượng ion clo trong nước chiết/nước lỗ hổng.

Đóng góp về mặt thực tiễn và giải pháp đề xuất

  1. Đưa ra quy trình và chế tạo thiết bị đo nhanh hệ số khuếch tán ion clo bằng buồng đo điện trường có cấu tạo đơn giản, phù hợp triển khai tại các phòng thí nghiệm chuyên ngành ở Việt Nam.
  2. Xác định tỷ lệ phối hợp tối ưu giữa phụ gia siêu dẻo (MFS/NFS) và phụ gia siêu mịn silica fume (CSF) cho xi măng PC40 Luks, giúp chế tạo bê tông có cường độ kháng nén, kháng uốn cao và khả năng cản trở xâm thực clo vượt trội.
  3. Đề xuất phương pháp và bảng tính dự đoán thời điểm bắt đầu ăn mòn cốt thép dựa trên hệ số khuếch tán $D$ đo được và điều kiện môi trường biển Việt Nam, phục vụ công tác thiết kế độ dày lớp bảo vệ và lập kế hoạch bảo trì công trình.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của nghiên cứu

  • Các thực nghiệm chuyên sâu chủ yếu được tiến hành trên nguồn nguyên liệu xi măng PC40 của Nhà máy Luks (Thừa Thiên Huế) và hai gốc phụ gia siêu dẻo MFS, NFS; chưa bao quát toàn bộ các chủng loại xi măng xỉ, xi măng bền sunfat khác tại Việt Nam.
  • Quá trình mô hình hóa chấp nhận giả thiết gần đúng về tính ổn định của hệ số khuếch tán trong các khoảng thời gian thử nghiệm gia tốc ngắn hạn.
  • Đánh giá ăn mòn tập trung vào tác nhân ion clo trong chu kỳ khô - ướt, chưa tích hợp đồng thời tác động phá hủy kết hợp của vi sinh vật biển và va đập cơ học của sóng.

Hạn chế và hướng nghiên cứu tiếp

  • Tiếp tục kiểm chứng mô hình dự đoán tuổi thọ trên các công trình thực tế xây dựng bằng nhiều chủng loại xi măng poóc lăng hỗn hợp và xi măng bền sunfat.
  • Mở rộng nghiên cứu ảnh hưởng của chu kỳ khô - ướt kết hợp với áp lực sóng biển đến động học khuếch tán ion clo trong điều kiện khí hậu nhiệt đới ẩm.

Giá trị tham khảo

  • Đối với nghiên cứu sinh và giảng viên: Cung cấp tài liệu tham khảo chi tiết về phương pháp giải phương trình vi phân truyền khối vật liệu xây dựng, cơ sở động học hydrat hóa xi măng, cơ chế liên kết ion clo trong cấu trúc C-S-H và phương pháp quy hoạch thực nghiệm bậc 2 tâm xoay xử lý bằng ANOVA.
  • Đối với kỹ sư thiết kế và thi công: Cung cấp giải pháp công nghệ chế tạo bê tông chất lượng cao sử dụng phối hợp phụ gia siêu dẻo và silica fume; cung cấp phương pháp đo nhanh hệ số khuếch tán $D$ thay thế cho quy trình thử nghiệm kéo dài.
  • Đối với cơ quan quản lý và hoạch định chính sách: Cung cấp cơ sở khoa học để xây dựng tiêu chuẩn kỹ thuật về độ thấm ion clo và chiều dày lớp bê tông bảo vệ cho các công trình ven biển và hải đảo.

Câu hỏi thường gặp

1. Tại sao phương pháp Whiting (ASTM C1202) lại cho kết quả sai lệch khi đánh giá độ thấm ion clo của bê tông chứa silica fume?

Phương pháp Whiting không đo trực tiếp dòng ion clo mà đo tổng điện lượng (Coulomb) đi qua mẫu của tất cả các ion mang điện. Trong nước lỗ hổng bê tông, ion $\text{OH}^-$ có độ dẫn điện đương lượng lớn nhất ($0{,}0198\text{ m}^2\cdot\Omega^{-1}$, cao hơn 2,5 lần so với $\text{Cl}^-$). Khi thêm silica fume, phản ứng puzơlanic tiêu thụ mạnh $\text{Ca(OH)}_2$ làm giảm nồng độ ion $\text{OH}^-$ từ $834\text{ mmol/l}$ xuống $26\text{ mmol/l}$ (ở 28 ngày tuổi), khiến điện lượng Coulomb đo được giảm rất mạnh (5–7 lần) dù độ thâm nhập thực tế của ion clo chỉ giảm khoảng 2 lần trong phép thử ngâm 90 ngày.

2. Luận án đã phát hiện và xử lý vấn đề gì trong mô hình của Tang Luping và Lars Olof Nilsson?

Khi áp dụng lời giải giải tích công bố của Tang Luping và Lars Olof Nilsson cho phương trình vi phân: $$\frac{\partial C}{\partial t} = D \left[\frac{\partial^2 C}{\partial x^2} - \frac{z F E}{R T} \frac{\partial C}{\partial x}\right]$$ tác giả phát hiện nghiệm giải tích trong bài báo gốc có sự nhầm lẫn toán học, cho kết quả tính toán không khớp với dữ liệu thực nghiệm của chính Tang và Nilsson. Tác giả luận án đã tiến hành giải lại bài toán vi phân trên, thu được biểu thức nghiệm giải tích mới chính xác và chứng minh nghiệm mới hoàn toàn trùng khớp với các dữ liệu thực nghiệm đã công bố.

3. Tại sao kết cấu BTCT ngập hoàn toàn dưới nước biển lại ít bị ăn mòn cốt thép hơn so với kết cấu ở vùng nước lên xuống và vùng khí quyển biển?

Quá trình ăn mòn điện hóa cốt thép cần đồng thời sự hiện diện của ion $\text{Cl}^-$, nước và oxy hòa tan (cho phản ứng catôt: $\text{O}_2 + 2\text{H}_2\text{O} + 4\text{e} \rightarrow 4\text{OH}^-$). Ở vùng ngập nước sâu, nồng độ ion $\text{Cl}^-$ rất cao nhưng nồng độ oxy hòa tan trong nước biển rất thấp ($5–10\text{ ml/l}$) và tốc độ khuếch tán của oxy qua bê tông bão hòa nước giảm 5 lần so với thông thường, không đủ duy trì phản ứng điện hóa. Ngược lại, vùng khí quyển và vùng nước lên xuống có chu kỳ khô - ướt liên tục, nồng độ oxy trong không khí cao ($\approx 210\text{ ml/l}$), tạo điều kiện cho quá trình ăn mòn diễn ra với tốc độ cực đại.

4. Luận án đưa ra kết luận gì về việc sử dụng hàm lượng ion clo tổng số thay cho ion clo tự do trong đánh giá ăn mòn?

Ion clo trong bê tông gồm 3 dạng: liên kết hóa học (muối Friedel), hấp phụ vật lý trên gel C-S-H và ion tự do trong nước lỗ hổng. Thực nghiệm của luận án và các đối chứng chỉ ra rằng hàm lượng ion clo tổng số (xác định nhanh bằng phương pháp hòa tan trong axit theo ASTM C1152-90) có mối tương quan tuyến tính chặt chẽ và không chênh lệch nhiều so với hàm lượng ion clo nước chiết (ASTM C1218-92). Do quy trình chiết tách nước lỗ hổng rất phức tạp, việc sử dụng hàm lượng clo tổng số là giải pháp thực tế hoàn toàn khả thi để đánh giá thời điểm bắt đầu ăn mòn.

5. Cơ chế tác dụng của phụ gia siêu mịn silica fume trong việc cản trở ion clo khuếch tán là gì?

Silica fume tác động theo hai cơ chế: (1) Cơ chế vật lý: kích thước hạt siêu mịn giúp lấp đầy các lỗ rỗng mao quản giữa các hạt xi măng, làm mịn cấu trúc lỗ xốp và vùng chuyển tiếp giữa hồ xi măng và cốt liệu; (2) Cơ chế hóa học (phản ứng puzơlanic): $\text{SiO}_2$ vô định hình phản ứng với $\text{Ca(OH)}_2$ tự do tạo thêm gel C-S-H thứ cấp bền vững, làm giảm độ rỗng liên thông và giảm nồng độ $\text{OH}^-$ trong pha lỏng, qua đó làm giảm đáng kể hệ số khuếch tán của ion clo vào bê tông.

Kết luận

Luận án đã giải quyết hoàn chỉnh bài toán lý thuyết và thực nghiệm về sự khuếch tán ion clo trong bê tông thông qua việc hiệu chỉnh chính xác mô hình giải tích Tang Luping – Lars Olof Nilsson và xác lập phương pháp đo nhanh hệ số khuếch tán bằng điện trường. Công trình đã lượng hóa thành công tỷ lệ phối hợp tối ưu giữa phụ gia siêu dẻo và silica fume nhằm nâng cao tính năng cơ lý và khả năng chống thấm clo của bê tông sử dụng xi măng PC40 Luks. Các kết quả về phân bố nồng độ ion clo, quan hệ $\log D_{ca} - \log t$ và công thức dự đoán thời điểm bắt đầu ăn mòn cốt thép cung cấp cơ sở khoa học và thực tiễn tin cậy cho việc thiết kế, nâng cao tuổi thọ các công trình BTCT trong môi trường biển Việt Nam.
