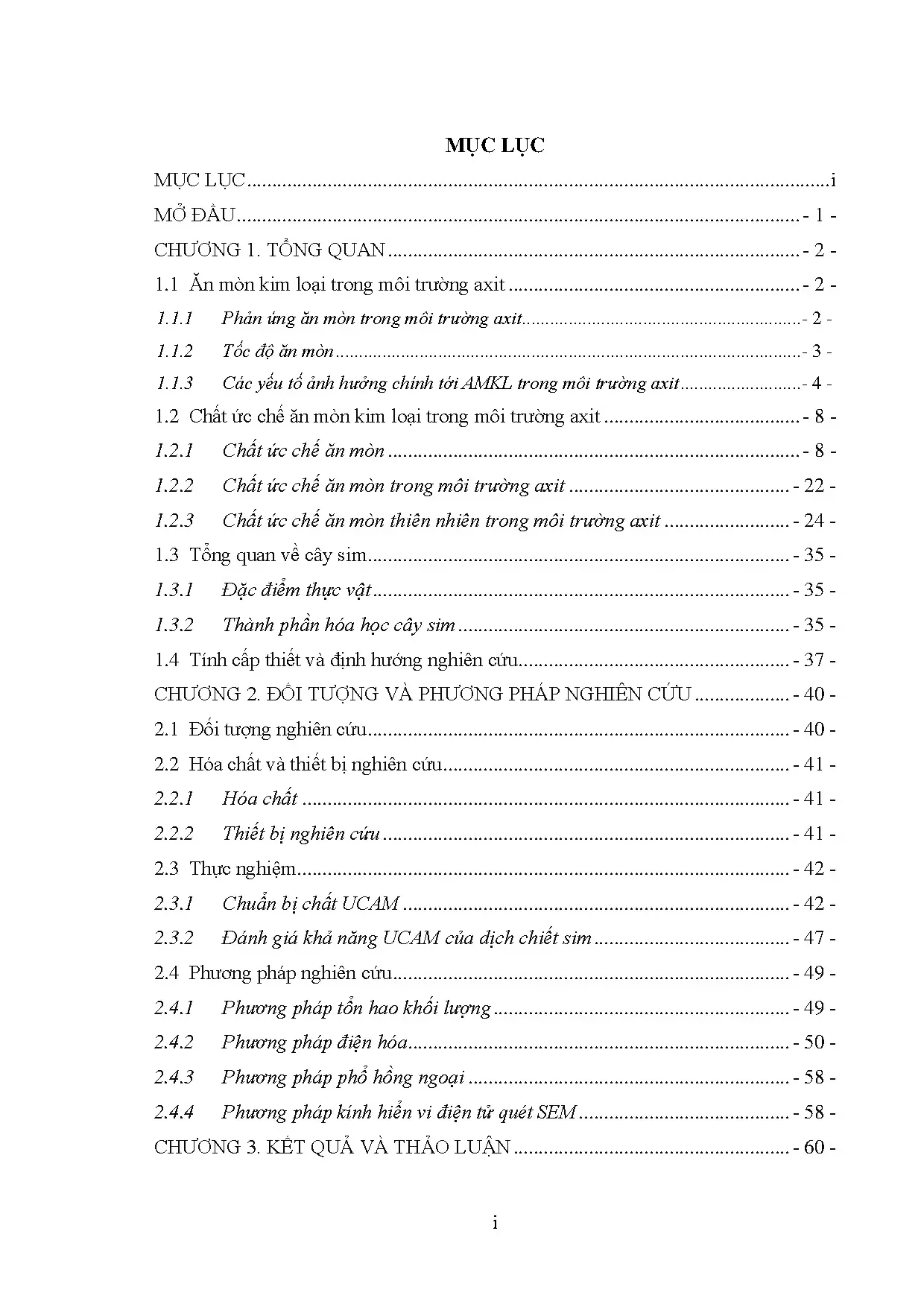

Tổng quan về luận án

Sự ăn mòn kim loại trong môi trường axit là một thách thức kỹ thuật và kinh tế nghiêm trọng trong các ngành công nghiệp chế tạo, luyện kim và xây dựng, đặc biệt là ở công đoạn tẩy gỉ bề mặt bằng dung dịch axit vô cơ như $\text{H}_2\text{SO}_4$ và $\text{HCl}$. Để hạn chế sự hòa tan quá mức của nền kim loại và giảm tiêu hao axit, các chất ức chế ăn mòn truyền thống có nguồn gốc tổng hợp hóa học (như hợp chất dị vòng, amin thơm, cromat, nitrit) thường được sử dụng. Tuy nhiên, các hợp chất này tiềm ẩn độc tính cao, có nguy cơ gây ung thư và gây ô nhiễm môi trường nghiêm trọng khi xả thải. Trước yêu cầu cấp thiết về công nghệ xanh và phát triển bền vững, xu hướng nghiên cứu toàn cầu đang chuyển dịch mạnh mẽ sang các chất ức chế ăn mòn có nguồn gốc tự nhiên (green corrosion inhibitors) từ thực vật nhờ tính sẵn có, khả năng phân hủy sinh học và an toàn sinh thái.

Khoảng trống nghiên cứu (research gap) cốt lõi mà luận án giải quyết là sự thiếu hụt các khảo sát toàn diện, có hệ thống về cơ chế điện hóa, nhiệt động học hấp phụ và vai trò của từng nhóm hợp chất hóa thực vật cụ thể trong dịch chiết lá Sim (Rhodomyrtus tomentosa (Ait.) Hassk.) khi ứng dụng ức chế ăn mòn thép kết cấu trong môi trường axit mạnh. Trong khi các nghiên cứu trước đây về chất ức chế xanh thường chỉ dừng lại ở dịch chiết thô dạng "hộp đen", luận án này tiên phong phân lập các phân đoạn chiết và làm giàu hoạt chất chính (tannin) để làm sáng tỏ bản chất tương tác giữa phân tử ức chế và bề mặt kim loại.

Nghiên cứu được định hướng bởi hệ thống câu hỏi nghiên cứu và giả thuyết khoa học sau:

  • RQ1: Dịch chiết lá Sim và các phân đoạn phân lập có khả năng ức chế ăn mòn thép cacbon CT3 trong môi trường axit $\text{H}_2\text{SO}_4\text{ 0,5 M}$ và $\text{HCl 1 M}$ ở mức độ nào?
  • RQ2: Thành phần hóa thực vật nào đóng vai trò chủ đạo quyết định hiệu quả bảo vệ kim loại của dịch chiết lá Sim?
  • RQ3: Bản chất cơ chế hấp phụ (vật lý, hóa học hay hỗn hợp) và động học ức chế ăn mòn diễn ra trên bề mặt thép tuân theo mô hình nào?
  • H1: Dịch chiết lá Sim và phân đoạn giàu tannin hoạt động như một chất ức chế hỗn hợp, làm giảm đáng kể mật độ dòng ăn mòn ($J_{\text{corr}}$) và tăng điện trở chuyển điện tích ($R_{\text{ct}}$) thông qua việc hình thành lớp màng hấp phụ bảo vệ trên bề mặt thép.
  • H2: Quá trình hấp phụ của các phân tử polyphenol/tannin từ lá Sim lên bề mặt thép CT3 tuân theo mô hình đẳng nhiệt hấp phụ Langmuir với năng lượng tự do hấp phụ biểu kiến đặc trưng cho cơ chế hấp phụ hỗn hợp.
  • H3: Dịch chiết lá Sim có khả năng ứng dụng thực tế hiệu quả trong việc bảo vệ nền thép CT3 trong dung dịch tẩy gỉ công nghiệp mà không làm ảnh hưởng đến hiệu quả loại bỏ lớp vảy gỉ oxit.

Khung lý thuyết của nghiên cứu được xây dựng trên sự tích hợp giữa lý thuyết ăn mòn điện hóa (phương trình Butler-Volmer và giản đồ Evans), lý thuyết lớp điện kép Helmholtz-Stern, và lý thuyết hấp phụ bề mặt kim loại (các mô hình đẳng nhiệt Langmuir, Temkin, Frumkin). Đối tượng nghiên cứu thực nghiệm bao gồm mẫu thép cacbon kết cấu CT3 (thành phần xác định tại Quatest 1: $99{,}016%\text{ Fe}$; $0{,}1474%\text{ C}$; $0{,}5001%\text{ Mn}$; $0{,}0828%\text{ Si}$; $0{,}0181%\text{ S}$; $0{,}0108%\text{ P}$; $0{,}0550%\text{ Cu}$), dịch chiết lá Sim thô (S), 6 phân đoạn chiết sắc ký cột Diaion (D1 đến D6) và phân đoạn tannin làm giàu (T). Nghiên cứu định lượng chính xác hiệu suất ức chế thông qua tổn hao khối lượng ($H_{\text{in}}%$), phân cực thế động ($H_{J\text{corr}}%$, $H_{R\text{p}}%$) và phổ tổng trở điện hóa ($H_{R\text{ct}}%$), mang lại đóng góp quan trọng trong việc nội địa hóa nguồn nguyên liệu ức chế ăn mòn xanh tại Việt Nam.

Literature Review và Positioning

Nghiên cứu về chất ức chế ăn mòn có nguồn gốc thực vật đã phát triển qua nhiều thập kỷ trên thế giới. Ngay từ năm 1972, El Hosary đã chứng minh dịch chiết Hibiscus subdariffa có thể ức chế ăn mòn nhôm và kẽm trong $\text{HCl}$ với hiệu suất đạt $85%$. Tiếp đó, Saleh và cộng sự khi khảo sát dịch chiết vỏ xoài, vỏ cam, lô hội và xương rồng trong môi trường $\text{HCl}$ và $\text{H}_2\text{SO}_4$ đã ghi nhận hiệu suất bảo vệ thép đạt từ $65%$ đến $82%$, đồng thời xác định các dịch chiết này hoạt động theo cơ chế ức chế hỗn hợp làm tăng phân cực cả catot lẫn anot. Oguzie (2008) tiếp tục khẳng định chiết xuất đài hoa Hibiscus subdariffa đạt hiệu suất ức chế lên tới $93%$ đối với thép trong $\text{H}_2\text{SO}_4\text{ 1 M}$ và $90{,}4%$ trong $\text{HCl 2 M}$. Trường phái nghiên cứu của Ebenso, Umoren, Okafor, Eddy và Obot (1994–2008) đã đặt nền móng lý thuyết vững chắc khi phân tích động học và nhiệt động học hấp phụ của hàng loạt dịch chiết như Azadirachta indica, Carica papaya, và Musa sapientum, chứng minh quá trình hấp phụ tuân theo các mô hình Langmuir và Frumkin. Nhóm tác giả Ambrish Singh và cộng sự (2010–2015) đã tạo bước đột phá khi nhận diện hoạt chất andrographolid trong lá Andrographis paniculata, đạt hiệu suất bảo vệ $98{,}4%$ ở nồng độ $1200\text{ ppm}$ trên thép thông qua liên kết phối trí giữa obitan d trống của sắt và các nguyên tử oxy phân cực. Tương tự, M. Sobhi và cộng sự khi nghiên cứu lá Eruca sativa giàu quercetin 3-$\beta$-D-glucoside trong $\text{H}_2\text{SO}_4\text{ 0,1 M}$ đã chứng minh hiệu suất đạt $95%$ ở $25^\circ\text{C}$ và giải thích cơ chế tỏa nhiệt của quá trình hấp phụ.

Tại Việt Nam, các hướng nghiên cứu ức chế ăn mòn xanh bắt đầu phát triển với các công trình của Lê Tự Hải và cộng sự về tannin chè, tannin vỏ thông và polyphenol từ cây đước trong môi trường $\text{NaCl 3,5%}$. Lê Xuân Quế và cộng sự (Viện Kỹ thuật nhiệt đới) đã phân lập các catechin từ chè Thái Nguyên (EGCG, caffein), ghi nhận hiệu suất ức chế đạt $95%$ ở nồng độ $1\text{ g/L}$ trong $\text{H}_2\text{SO}_4\text{ 0,5 M}$, đồng thời chỉ ra caffein ức chế đồng đều cả catot và anot trong khi polyphenol tạo màng chắn rỗ xốp ưu tiên che chắn catot. Bùi Thị Thanh Huyền nghiên cứu tinh dầu vỏ cam, vỏ bưởi cho hiệu quả bảo vệ thép trên $90%$ trong $\text{HCl 1 N}$ theo cơ chế ức chế hỗn hợp. Trương Thị Thảo và cộng sự đã khảo sát hệ thống cao chiết chè và thuốc lá trong $\text{HCl 1 M}$, xác định cơ chế hấp phụ vật lý tự diễn biến tuân theo mô hình Langmuir.

TIẾN TRÌNH NGHIÊN CỨU VÀ VỊ TRÍ HỌC THUẬT CỦA LUẬN ÁN:
[Saleh (1972), Oguzie (2008)] ---> [Ebenso & Umoren (1994-2008)] ---> [Ambrish Singh (2010-2015)]
(Khảo sát dịch chiết thô)         (Mô hình nhiệt động & Langmuir)      (Định danh đơn chất ức chế)
• Phân đoạn sắc ký Diaion (D1-D6) & Làm giàu Tannin (T)
• Đánh giá đa môi trường (H2SO4 0,5 M & HCl 1 M) trên thép CT3
• Tích hợp phân tích điện hóa (EIS, PDP), bề mặt (SEM, XRD, FTIR) & tẩy gỉ thực nghiệm

Trong y văn tồn tại hai luồng quan điểm tranh luận sâu sắc:

  1. Luồng quan điểm thứ nhất (Hấp phụ vật lý thuần túy - Physisorption): Cho rằng các phân tử hữu cơ thực vật chỉ tương tác tĩnh điện yếu với bề mặt kim loại mang điện tích ($\Delta G_{\text{ads}}^\circ > -20\text{ kJ/mol}$), dẫn đến hiệu suất ức chế luôn suy giảm khi nhiệt độ môi trường tăng cao do hiện tượng giải hấp.
  2. Luồng quan điểm thứ hai (Hấp phụ hóa học - Chemisorption hoặc Hấp phụ phức hợp): Khẳng định các phân tử giàu dị tố (O, N, S), vòng thơm và liên kết đôi $\pi$ có khả năng chia sẻ cặp electron tự do với obitan d còn trống của ion sắt, hình thành liên kết phối trí chelat bền vững trên bề mặt ($\Delta G_{\text{ads}}^\circ$ âm hơn $-20\text{ kJ/mol}$, tiến gần hoặc vượt quá $-40\text{ kJ/mol}$).

Luận án này định vị tại điểm giao thoa quan trọng: xác lập cơ chế bảo vệ của lá Sim rừng (Rhodomyrtus tomentosa) - loài thực vật bản địa dồi dào tại Việt Nam chứa hàm lượng cao các hợp chất triterpenoid, flavonoid (myricetin glucosid, quercetin) và đặc biệt là hệ tannin thủy phân (castalagin, pedunculagin, casuariin). So với hai nghiên cứu quốc tế tiêu biểu của Oguzie (2008) và Ambrish Singh (2011), nghiên cứu này vượt trội ở tính hệ thống khi không dừng lại ở dịch chiết thô mà thực hiện quy trình phân đoạn sắc ký cột chậm Diaion HP-20 thu được 6 phân đoạn D1–D6, làm giàu tannin T, từ đó chứng minh phân đoạn phân cực cao D1 và phân đoạn tannin T là trung tâm tạo màng bảo vệ chelat bề mặt.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc thêm lý thuyết hấp phụ phân tử trên bề mặt kim loại trong môi trường điện ly axit mạnh. Bằng việc đối chiếu số liệu thực nghiệm với các mô hình kinh điển, nghiên cứu chứng minh quá trình ức chế của dịch chiết sim và tannin làm giàu tuân theo mô hình đẳng nhiệt hấp phụ Langmuir cải tiến:

$$\frac{C}{\theta} = \frac{1}{K_{\text{ads}}} + C$$

trong đó $C$ là nồng độ chất ức chế, $\theta$ là độ che phủ bề mặt ($\theta = H% / 100$), và $K_{\text{ads}}$ là hằng số cân bằng hấp phụ.

Nghiên cứu đã mở rộng lý thuyết lớp điện kép Helmholtz khi chứng minh rằng các phân tử polyphenol và tannin có kích thước phân tử lớn và mômen lưỡng cực cao sẽ thay thế các phân tử nước ($\text{H}2\text{O}{\text{ads}}$) đã hấp phụ trước đó trên bề mặt sắt:

$$\text{Org}{(\text{aq})} + x\text{H}2\text{O}{(\text{ads})} \rightleftharpoons \text{Org}{(\text{ads})} + x\text{H}2\text{O}{(\text{aq})}$$

Sự thay thế này làm giảm đáng kể hằng số điện môi cục bộ tại vùng ranh giới pha kim loại/dung dịch và làm tăng độ dày lớp điện kép biểu kiến $d$, giải thích một cách hoàn chỉnh hiện tượng dung tích lớp điện kép ($C_{\text{dl}}$) giảm mạnh khi nồng độ chất ức chế tăng theo hệ thức:

$$C_{\text{dl}} = \frac{\varepsilon_0 \varepsilon}{d} S$$

Đồng thời, nghiên cứu xác lập mô hình động học ăn mòn bậc 1 dựa trên biến thiên tổn hao khối lượng theo thời gian:

$$\ln\left(\frac{w_f}{w_0}\right) = -k t$$

hoặc biểu diễn qua nồng độ sắt hòa tan $\ln\left(\frac{[\text{Fe}_f]}{[\text{Fe}_0]}\right) = -k t$, khẳng định sự có mặt của dịch chiết sim làm giảm trực tiếp hằng số tốc độ phản ứng $k$ và làm tăng năng lượng hoạt hóa $E_a$ của quá trình hòa tan kim loại theo phương trình Arrhenius:

$$v = A \exp\left(-\frac{E_a}{RT}\right)$$

Khung phân tích độc đáo

Khung phân tích của luận án là sự hợp nhất đa tầng của 3 trụ cột lý thuyết:

  1. Điện hóa động học (Electrochemical Kinetics): Sử dụng phương trình Butler-Volmer để phân tích mật độ dòng ăn mòn anot ($J_a$) và catot ($J_c$), điện thế ăn mòn $E_{\text{corr}}$, và điện trở phân cực $R_p$.
  2. Nhiệt động học bề mặt (Surface Thermodynamics): Sử dụng các mô hình đẳng nhiệt hấp phụ (Langmuir, Frumkin, Temkin) để tính toán độ che phủ $\theta$ và xác định bản chất lực tương tác liên kết.
  3. Hóa học phối trí phức chất (Coordination Chemistry): Phân tích sự tạo phức chelat vòng 5 cạnh giữa các nhóm hydroxy phân cực (-OH), liên kết đôi $\pi$ của polyphenol/tannin với obitan d trống của nguyên tử $\text{Fe}^0$ và ion $\text{Fe}^{2+}$ trên mạng tinh thể thép.
SƠ ĐỒ KHUNG PHÂN TÍCH TÍCH HỢP ĐA LÝ THUYẾT:

Điều kiện biên (boundary conditions) được xác lập rõ ràng: Khung phân tích này áp dụng tối ưu cho thép kết cấu cacbon thấp (CT3) trong dung dịch axit vô cơ không oxy hóa ($\text{H}_2\text{SO}_4\text{ 0,5 M}$ và $\text{HCl 1 M}$), ở khoảng nhiệt độ từ $25^\circ\text{C}$ đến $60^\circ\text{C}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được xây dựng trên nền tảng triết học thực chứng (positivism), sử dụng phương pháp định lượng thực nghiệm nghiêm ngặt kết hợp thiết kế đa cấp độ (multi-level experimental design):

  • Cấp độ phân tử và hóa thực vật: Chiết xuất, phân lập sắc ký cột Diaion HP-20 thu 6 phân đoạn (D1: $\text{MeOH}:\text{H}_2\text{O} = 0:100$; D2: $20:80$; D3: $40:60$; D4: $60:40$; D5: $80:20$; D6: $100:0$), làm giàu tannin T; định tính và định lượng polyphenol tổng số (TPC) bằng Folin-Ciocalteu và tannin bằng phương pháp kết tủa protein/UV-Vis.
  • Cấp độ điện hóa ranh giới pha: Đánh giá in-situ phản ứng điện cực bằng phân cực thế động (PDP) và phổ tổng trở điện hóa (EIS).
  • Cấp độ vĩ mô và bề mặt vật liệu: Đo tổn hao khối lượng theo thời gian, kiểm tra hình thái học bề mặt bằng kính hiển vi điện tử quét (SEM) và phân tích cấu trúc tinh thể gỉ bằng nhiễu xạ tia X (XRD).

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu tuân thủ các bước thực nghiệm chuẩn hóa:

  1. Chuẩn bị mẫu thép CT3: Cắt mẫu diện tích xác định ($1\text{ cm}^2$ cho đo điện hóa, $20\text{ cm}^2$ cho đo khối lượng), gia công mài nhẵn bằng giấy ráp SiC từ độ hạt 400 đến 1200, đánh bóng, tẩy dầu mỡ bằng axeton, rửa bằng nước cất và sấy khô trước khi thử nghiệm.
  2. Thiết lập hệ đo điện hóa 3 điện cực: Điện cực làm việc (WE) là thép CT3 bọc nhựa epoxy để hở diện tích $1\text{ cm}^2$; Điện cực so sánh (RE) là điện cực Calomel bão hòa (SCE) hoặc $\text{Ag/AgCl}$; Điện cực đối (CE) là lưới bạch kim (Pt).
  3. Đo đạc thông số điện hóa:
    • Đo điện thế mạch hở ($E_{\text{ocp}} = E_{\text{corr}}$) đến khi đạt trạng thái ổn định.
    • Đo phân cực tuyến tính (LPR) trong khoảng $\pm 10\text{ mV}$ quanh $E_{\text{corr}}$ với tốc độ quét $0{,}166\text{ mV/s}$ để xác định $R_p$.
    • Đo phân cực thế động thế Tafel (PDP) trong dải thế $\pm 250\text{ mV}$ so với $E_{\text{corr}}$ để xác định mật độ dòng ăn mòn $J_{\text{corr}}$, độ dốc Tafel catot ($\beta_c$) và anot ($\beta_a$).
    • Đo phổ tổng trở điện hóa (EIS) trong dải tần số từ $100\text{ kHz}$ xuống $10\text{ mHz}$ với biên độ tín hiệu xoay chiều $10\text{ mV}$.
  4. Kiểm soát độ tin cậy và giá trị đo lường: Tất cả các phép đo khối lượng và điện hóa đều được lặp lại ít nhất 3 lần độc lập để tính toán giá trị trung bình và độ lệch chuẩn, đảm bảo sai số tương đối dưới $5%$.
QUY TRÌNH THỰC NGHIỆM ĐA BƯỚC:

Data và phân tích

Phổ tổng trở EIS được phân tích bằng phần mềm chuyên dụng thông qua việc khớp (fitting) vào mạch điện tương đương Randles cải tiến: $R_s(Q_{\text{dl}}R_{\text{ct}})$, trong đó $R_s$ là điện trở dung dịch, $R_{\text{ct}}$ là điện trở chuyển điện tích, và phần tử pha không đổi ($Q$ hay $\text{CPE}$) được sử dụng để mô tả tính không đồng nhất của bề mặt điện cực thay cho tụ điện lý tưởng:

$$Z_{\text{CPE}} = \left[ Y_0 (j\omega)^n \right]^{-1}$$

với $Y_0$ là hằng số CPE, $\omega$ là tần số góc, $j = \sqrt{-1}$, và $n$ là hệ số không đồng nhất ($0 \le n \le 1$). Dung tích lớp kép thực tế được quy đổi theo công thức Brug hoặc Hsu-Mansfeld:

$$C_{\text{dl}} = Y_0 (\omega_{\text{max}})^{n-1}$$

Hiệu suất ức chế ăn mòn được định lượng đồng thời qua ba công thức:

  • Theo mật độ dòng ăn mòn: $$H_{J\text{corr}}% = \frac{J_{\text{corr}}^0 - J_{\text{corr}}}{J_{\text{corr}}^0} \times 100$$
  • Theo điện trở chuyển điện tích: $$H_{R\text{ct}}% = \frac{R_{\text{ct}} - R_{\text{ct}}^0}{R_{\text{ct}}} \times 100$$
  • Theo tổn hao khối lượng: $$H_{\text{in}}% = \frac{v_0 - v}{v_0} \times 100$$

trong đó các đại lượng có chỉ số $0$ tương ứng với dung dịch axit không chứa chất ức chế.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Dịch chiết lá Sim thể hiện hiệu suất ức chế ăn mòn vượt trội: Trong dung dịch $\text{H}2\text{SO}4\text{ 0,5 M}$, khi nồng độ dịch chiết sim (DCS) tăng lên $0{,}5%$, mật độ dòng ăn mòn $J{\text{corr}}$ giảm sâu từ hàng nghìn $\mu\text{A/cm}^2$ xuống mức rất thấp, tương ứng với hiệu suất ức chế $H{R\text{ct}}%$ và $H_{J\text{corr}}%$ đạt trên $90%$. Tổn hao khối lượng của thép CT3 trong dung dịch chứa $0{,}5%\text{ DCS}$ giảm mạnh và duy trì ổn định theo thời gian so với mẫu đối chứng bị hòa tan mãnh liệt.
  2. Cơ chế ức chế hỗn hợp (mixed-type): Đường cong phân cực thế động (PDP) dạng $\log|i|/E$ cho thấy sự có mặt của DCS làm dịch chuyển đồng thời cả hai nhánh phân cực anot và catot về phía mật độ dòng thấp hơn. Độ dịch chuyển điện thế ăn mòn $\Delta E_{\text{corr}}$ luôn nhỏ hơn $85\text{ mV}$ (dao động trong khoảng $\pm 10\text{ đến } 30\text{ mV}$), khẳng định DCS đóng vai trò là chất ức chế hỗn hợp, vừa ngăn chặn phản ứng hòa tan anot $\text{Fe} \to \text{Fe}^{2+} + 2\text{e}$, vừa cản trở phản ứng thoát khí hydro ở catot $2\text{H}^+ + 2\text{e} \to \text{H}_2$.
  3. Phân đoạn chiết D1 và Tannin làm giàu là trung tâm hoạt tính: Kết quả khảo sát 6 phân đoạn chiết cho thấy phân đoạn D1 (chiết bằng $100%\text{ nước}$) và phân đoạn tannin làm giàu (T) cho hiệu suất ức chế cao nhất ($H_{R\text{ct}} > 92-95%$). Phổ FTIR xác nhận sự xuất hiện của các dải hấp thụ đặc trưng cho nhóm hydroxyl polyphenol ($-\text{OH}$ ở $3300-3400\text{ cm}^{-1}$), liên kết thơm $\text{C}=\text{C}$ ($1600\text{ cm}^{-1}$) và liên kết $\text{C}-\text{O}$ ($1050-1100\text{ cm}^{-1}$). Trên bề mặt thép sau ngâm, các đỉnh phổ này có sự dịch chuyển số sóng, chứng minh sự tạo liên kết phối trí chelat giữa electron $\pi$/oxy với bề mặt $\text{Fe}$.
  4. Sự tương thích hoàn hảo với mô hình đẳng nhiệt Langmuir: Đồ thị biểu diễn $C/\theta$ theo $C$ (cũng như fitting theo $J_{\text{corr}}$, $R_{\text{ct}}$ và $C_{\text{dl}}$) đạt hệ số tương quan tuyến tính rất cao ($R^2 > 0{,}99$). Điều này chứng minh các phân tử tannin và polyphenol hấp phụ đơn lớp đồng đều lên các tâm hoạt động của bề mặt thép.
  5. Bảo toàn vi cấu trúc bề mặt trong thực nghiệm tẩy gỉ: Ảnh chụp hiển vi điện tử quét (SEM) cho thấy mẫu thép ngâm trong axit có DCS giữ được bề mặt phẳng mịn, các vết xước cơ học ban đầu vẫn còn nguyên vẹn và hoàn toàn không xuất hiện hiện tượng ăn mòn lỗ (pitting corrosion) như mẫu ngâm trong axit đơn thuần. Phổ nhiễu xạ tia X (XRD) khẳng định dung dịch tẩy gỉ chứa DCS hòa tan sạch hoàn toàn các pha gỉ oxit ($\text{Fe}_2\text{O}_3$, $\text{Fe}_3\text{O}_4$, $\text{FeOOH}$) mà không làm tổn hại nền kim loại.
SO SÁNH ĐẶC TÍNH ĐIỆN HÓA VÀ BỀ MẶT THÉP CT3:

Implications đa chiều

  • Về mặt lý thuyết: Làm sáng tỏ cơ chế phối trí chelat giữa tannin tự nhiên từ thực vật họ Myrtaceae với sắt trong môi trường axit mạnh, cung cấp cơ sở dữ liệu định lượng chuẩn xác cho ngành nhiệt động học điện hóa bề mặt.
  • Về mặt phương pháp luận: Thiết lập quy trình chuẩn mực tích hợp giữa sắc ký phân đoạn tự nhiên với các kỹ thuật đo điện hóa hiện đại để giải mã thành phần hoạt tính trong chất ức chế xanh.
  • Về mặt thực tiễn: Mở ra giải pháp kỹ thuật cụ thể ứng dụng dịch chiết lá Sim làm phụ gia xanh trong các bể tẩy gỉ công nghiệp (pickling baths) của các nhà máy luyện kim cán kéo thép, gia công cơ khí mạ kẽm.
  • Về mặt môi trường và chính sách: Giúp các doanh nghiệp đáp ứng các quy định nghiêm ngặt về xả thải công nghiệp (tiêu chuẩn QCVN), loại bỏ việc sử dụng các hóa chất độc hại bị hạn chế bởi EPA và OSHA, hướng tới nền kinh tế tuần hoàn và phát triển bền vững.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, nghiên cứu vẫn ghi nhận một số giới hạn học thuật cần được mở rộng:

  1. Giới hạn về chủng loại vật liệu: Luận án tập trung sâu vào thép cacbon kết cấu CT3; các mác thép hợp kim cao, thép không gỉ (duplex, austenitic) hoặc kim loại màu (nhôm, đồng) chưa được khảo sát đồng thời.
  2. Điều kiện thủy động lực học: Thí nghiệm chủ yếu tiến hành trong điều kiện dung dịch tĩnh; ảnh hưởng của dòng chảy xoáy và ứng suất cắt thủy động (hydrodynamic shear stress) trong đường ống công nghiệp thực tế chưa được mô phỏng toàn diện.
  3. Độ bền nhiệt dài hạn: Nghiên cứu khảo sát hiệu quả ức chế chủ yếu ở nhiệt độ phòng đến $60^\circ\text{C}$; độ bền nhiệt động và khả năng phân hủy quang hóa của phức chất tannin-Fe khi ngâm liên tục hàng trăm giờ ở nhiệt độ cao cần được theo dõi sâu hơn.

Chương trình nghiên cứu tương lai (Future Research Agenda) cần tập trung vào 4 hướng chính:

  • Hướng 1: Nghiên cứu công nghệ vi bao (microencapsulation) hoặc sấy phun nano bột chiết xuất lá sim để thương mại hóa sản phẩm phụ gia dạng bột khô dễ bảo quản và vận chuyển.
  • Hướng 2: Khảo sát hiệu ứng cộng hưởng (synergistic effect) giữa dịch chiết lá sim với các ion halogen vô cơ vô hại ($\text{I}^-$, $\text{KI}$) hoặc các chất hoạt động bề mặt sinh học để nâng cao hiệu suất ức chế ở nồng độ cực thấp.
  • Hướng 3: Xây dựng mô hình hóa học lượng tử (DFT - Density Functional Theory) và mô phỏng động lực học phân tử (Molecular Dynamics Simulation) để tính toán các chỉ số phản ứng lượng tử ($E_{\text{HOMO}}$, $E_{\text{LUMO}}$, độ cứng hóa học $\eta$) của các đơn phân tử đặc thù trong cây Sim.
  • Hướng 4: Thử nghiệm ứng dụng dịch chiết sim trong công nghệ tiền xử lý bề mặt tạo màng thụ động hóa conversion coating bảo vệ thép trước khi sơn phủ tĩnh điện.

Tác động và ảnh hưởng

Luận án tạo ra tác động lan tỏa mạnh mẽ trên cả ba phương diện học thuật, công nghiệp và xã hội:

  • Tác động học thuật: Thiết lập chuẩn mực nghiên cứu mới trong lĩnh vực ức chế ăn mòn xanh tại Việt Nam; cung cấp bộ dữ liệu thực nghiệm toàn diện phục vụ các công bố quốc tế trên các tạp chí chuyên ngành hàng đầu (Corrosion Science, Electrochimica Acta, Journal of Molecular Liquids).
  • Chuyển đổi công nghiệp: Ngành công nghiệp cán thép, sản xuất dây thép mạ kẽm và đóng tàu có thể tiếp cận giải pháp phụ gia tẩy gỉ tự nhiên với chi phí thấp, giúp tiết kiệm $15-25%$ lượng axit tiêu hao và giảm thiểu sự tổn thất phôi thép do hòa tan quá mức trong quá trình tẩy gỉ.
  • Lợi ích xã hội và môi trường: Thúc đẩy phát triển chuỗi giá trị nông lâm nghiệp địa phương thông qua việc thu hoạch và chế biến lá Sim rừng tại các vùng trung du và hải đảo (như Quảng Ninh, Phú Quốc), biến phụ phẩm thực vật hoang dã thành sản phẩm công nghệ cao thân thiện với môi trường, góp phần thực hiện mục tiêu phát thải ròng bằng 0 (Net Zero).

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giảng viên chuyên ngành Hóa lý, Điện hóa, Ăn mòn và Bảo vệ kim loại: Tiếp cận một khung phân tích bài bản, từ quy trình phân đoạn hóa thực vật đến mô hình hóa nhiệt động học hấp phụ.
  • Kỹ sư R&D và Doanh nghiệp sản xuất hóa chất tẩy rửa, gia công kim loại: Sở hữu công thức và quy trình công nghệ chế tạo phụ gia ức chế ăn mòn xanh từ lá Sim để thay thế anilin và muối cromat độc hại trong dây chuyền tẩy gỉ.
  • Nhà hoạch định chính sách môi trường và Quản lý công nghiệp: Có thêm luận cứ khoa học thực tiễn để ban hành các quy chuẩn kỹ thuật khuyến khích ứng dụng công nghệ xanh trong xử lý bề mặt kim loại công nghiệp.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đóng góp độc đáo nhất là việc mở rộng thuyết hấp phụ Langmuir cho hệ ức chế đa cấu tử phức tạp từ thực vật họ Myrtaceae, chứng minh rằng phân đoạn giàu tannin (T) và phân đoạn phân cực cao (D1) đóng vai trò chất ức chế hỗn hợp tạo màng chelat bề mặt bền vững với sắt, làm thay đổi cấu trúc lớp điện kép và tăng năng lượng hoạt hóa của phản ứng hòa tan kim loại.

2. Đổi mới phương pháp luận của nghiên cứu thể hiện như thế nào khi so sánh với y văn? So với các nghiên cứu của Saleh (1972) và Oguzie (2008) chỉ dừng lại ở khảo sát dịch chiết thô, luận án đã đổi mới đột phá bằng cách kết hợp kỹ thuật sắc ký cột Diaion HP-20 để phân lập 6 phân đoạn D1–D6 và làm giàu tannin, kết hợp đồng bộ các phương pháp điện hóa hiện đại (EIS, PDP, LPR) với phân tích bề mặt (FTIR, SEM, XRD) để định danh chính xác nhóm hoạt chất chịu trách nhiệm ức chế chính.

3. Phát hiện bất ngờ nhất từ dữ liệu thực nghiệm là gì? Phát hiện bất ngờ là phân đoạn chiết nước hoàn toàn (D1: $100%\text{ H}_2\text{O}$) lại thể hiện hiệu suất ức chế tương đương và thậm chí ổn định hơn các phân đoạn chiết bằng cồn/methanol cao phân cực, khẳng định các hợp chất tannin thủy phân và polyphenol phân cực cao trong lá Sim có ái lực hấp phụ và tạo màng chelat che chắn bề mặt thép vượt trội trong môi trường axit mạnh.

4. Nghiên cứu có cung cấp quy trình tái lặp (replication protocol) rõ ràng không? Có. Nghiên cứu cung cấp chi tiết toàn bộ thông số: thành phần hóa học mẫu thép CT3 (chuẩn Quatest 1), tỷ lệ dung môi sắc ký cột Diaion, nồng độ dung dịch thử nghiệm ($\text{H}_2\text{SO}_4\text{ 0,5 M}$, $\text{HCl 1 M}$), dải tần số đo phổ EIS ($100\text{ kHz}-10\text{ mHz}$), tốc độ quét thế PDP ($0{,}166\text{ mV/s}$) và sơ đồ mạch điện tương đương $R(QR)$.

5. Lộ trình nghiên cứu 10 năm được phác thảo như thế nào? Lộ trình 10 năm bao gồm: (1) Mô phỏng động lực học phân tử và DFT các phân tử tannin lá Sim; (2) Tối ưu hóa công nghệ chiết xuất quy mô pilot và sấy phun tạo bột phụ gia thương mại; (3) Thử nghiệm thực tế tại các nhà máy tẩy gỉ tôn thép quy mô lớn; (4) Mở rộng ứng dụng tạo màng phủ thụ động xanh chống ăn mòn khí quyển.

Kết luận

  1. Khẳng định dịch chiết lá Sim (Rhodomyrtus tomentosa) là nguồn chất ức chế ăn mòn xanh hiệu quả cao cho thép cacbon CT3 trong môi trường axit $\text{H}_2\text{SO}_4\text{ 0,5 M}$ và $\text{HCl 1 M}$ với hiệu suất bảo vệ đạt trên $90-95%$.
  2. Xác định cơ chế hoạt động của dịch chiết sim là ức chế hỗn hợp (mixed-type), làm giảm đồng thời tốc độ hòa tan kim loại ở anot và tốc độ thoát hydro ở catot.
  3. Phân lập thành công 6 phân đoạn chiết và làm giàu tannin, chứng minh thực nghiệm phân đoạn D1 và tannin T là thành phần cốt lõi quyết định tính năng ức chế ăn mòn.
  4. Chứng minh quá trình hấp phụ của các phân tử ức chế lên bề mặt thép tuân theo mô hình đẳng nhiệt hấp phụ Langmuir, hình thành lớp màng bảo vệ chelat vững chắc ngăn cản sự tấn công của môi trường xâm thực.
  5. Chứng minh tính khả thi vượt trội khi ứng dụng dịch chiết lá Sim làm phụ gia bảo vệ nền kim loại trong quy trình tẩy gỉ công nghiệp, mở ra hướng phát triển bền vững cho ngành luyện kim và bảo vệ vật liệu.
