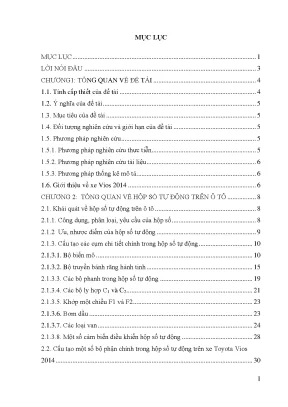

MỤC LỤC MỤC LỤC. 3 CHƯƠNG1: TỔNG QUAN VỀ ĐỀ TÀI. Tính cấp thiết của đề tài. Ý nghĩa của đề tài.
Mục tiêu của đề tài. Đối tượng nghiên cứu và giới hạn của đề tài. Phương pháp nghiên cứu. Phương pháp nghiên cứu thực tiễn.
Phương pháp nghiên cứu tài liệu. Phương pháp thống kê mô tả. Giới thiệu về xe Vios 2014. 6 CHƯƠNG 2: TỔNG QUAN VỀ HỘP SỐ TỰ ĐỘNG TRÊN Ô TÔ.
Khái quát về hộp số tự động trên ô tô. Công dụng, phân loại, yêu cầu của hộp số .2 Ưu, nhược điểm của hộp số tự động. Cấu tạo các cụm chi tiết chính trong hộp số tự động. Bộ biến mô.
Bộ truyền bánh răng hành tinh. Các bộ phanh trong hộp số tự động. Các bộ ly hợp C1 và C2. Khớp một chiều F1 và F2.
Một số cảm biến điều khiển hộp số tự động. Cấu tạo một số bộ phận chính trong hộp số tự động trên xe Toyota Vios 2014. Cụm thân hộp số. Bộ truyền bánh răng hành tinh.
Bộ ly hợp. Bộ phanh nhiều đĩa ma sát ướt. Cụm thân van. 35 CHƯƠNG 3: XÂY DỰNG QUY TRÌNH KIỂM TRA VÀ SỬA CHỮA HỘP SỐ TỰ ĐỘNG TRÊN XE TOYOTA VIOS 2014.
Triệu chứng và nguyên nhân của hộp số tự động. Chẩn đoán hộp số tự động U340E. Giới thiệu về hệ thống M-OBD. Chẩn đoán hộp số tự động bằng thiết bị.
Giới thiệu về thiết bị chẩn đoán. Bảng mã lỗi M-OBD. Kiểm tra, sửa chữa cụm hộp số tự động. Quy trình tháo cụm hộp số tự động.
Kiểm tra và sửa chữa cụm hộp số tự động. 87 KẾT LUẬN VÀ KIẾN NGHỊ. 105 TÀI LIỆU THAM KHẢO. 106 2 LỜI NÓI ĐẦU Hiện nay ô tô là một trong những phương tiện giao thông không thể thiếu đối với việc phát triển kinh tế - xã hội.
Sự phát triển mạnh mẽ của khoa học kỹ thuật được ứng dụng rất nhiều vào nền công nghiệp sản xuất ô tô. Công nghệ chế tạo, lắp ráp và sửa chữa ngày càng được cải tiến mạnh mẽ, để tạo ra một chiếc ô tô hiện đại, tiện nghi đảm bảo vệ sinh môi trường và giảm tối thiểu tai nạn giao thông. Nước ta đang trên đà phát triển, thực hiện việc công nghiệp hoá hiện đại hoá đất nước. Do đó nhu cầu về đi lại và vận chuyển hàng hoá ngày càng cao cả về chất lượng và số lượng.
Vì thế nhà nước đã ưu tiên phát triển ngành công nghiệp này, hiện nay ở nước ta đã có nhiều công ty cổ phần, liên doanh với nước ngoài về sản xuất, lắp ráp ô tô xe máy như: FORD, TOYOTA, MERCEDES, HONDA, SUZUKI… Nó đã thu hút ngày càng nhiều lao động vào làm việc trong những dây chuyền sản xuất, lắp ráp. Sau một thời gian học tập và nghiên cứu tại trường xxx , chuyên ngành Công nghệ kỹ thuật ô tô. Chúng em đã được các thầy cô trang bị những kiến thức cơ bản về chuyên ngành. Để tổng kết và đánh giá quá trình học tập, chúng em được giao nhiệm vụ hoàn thành khóa luận tốt nghiệp với đề tài “Nghiên cứu kết cấu, quy trình kiểm tra và chẩn đoán hộp số tự động trên xe Toyota Vios 2014”.
Sau khi nhận đề tài chúng em đã tìm hiểu nghiên cứu các tài liệu, vận dụng các kiến thức đã học, đặc biệt là sự giúp đỡ chỉ bảo tận tình của thầy Vũ Xuân Trường giáo viên hướng dẫn cùng các thầy, cô giáo trong khoa. Đồng thời có sự tham gia đóng góp của bạn bè đền nay đề tài của em đã hoàn thành. Mặc dù đã có nhiều cố gắng, song do thời gian và kinh nghiệm còn hạn chế nên nội dung không tránh khỏi sai sót, em rất mong nhận được sự đóng góp của các thầy, cô giáo trong khoa và bạn bè để đề tài của em được hoàn thiện hơn. Em xin chân thành cám ơn các thầy, cô giáo trong khoa và bạn bè đỡ giúp em hoàn thành đề tài được giao! Xxx, ngày tháng năm 2020 Sinh viên thực hiện Xxx 3 CHƯƠNG1: TỔNG QUAN VỀ ĐỀ TÀI 1.
Tính cấp thiết của đề tài Bước sang thế kỉ 21 sự tiến bộ của khoa học kĩ thuật của nhân loại đã bước lên một tầm cao mới. Rất nhiều những thành tựu khoa học những phát minh sáng chế mang đậm tính hiện đại và nó có ứng dụng cao. Là một quốc gia có nền kinh tế lạc hậu, nước ta đã và đang có những cải cách mới để thúc đẩy kinh tế. Việc tiếp thu áp dụng những thành tựu khoa học tiên tiến của thế giới đang được nhà nước quan tâm, đẩy mạnh phát triển các ngành công nghiệp mới với mục đích đưa nước ta từ một nước nông nghiệp lạc hậu thành một nước công nghiệp phát triển.
Trải qua nhiều năm phấn đấu và phát triển hiện nay nước ta đã là thành viên của khối kinh tế quốc tế WTO, với việc tiếp cận các quốc gia có nền kinh tế phát triển chúng ta có thể giao lưu học hỏi kinh nghiệm tiếp thu những thành tựu khoa học kĩ thuật để phát triển hơn nữa nền kinh tế trong nước, bước những bước đi vững chắc trên con đường quá độ lên chủ nghĩa xã hội và phấn đấu năm 2020 nước ta trở thành một nước công nghiệp phát triển. Trong các ngành công nghiệp mới đang được nhà nước chú trọng đầu tư phát triển thì công nghiệp ôtô là một trong các ngành tiềm năng. Do sự tiến bộ của khoa học kĩ thuật nên quá trình công nghiệp hóa và hiện đại hóa phát triển một cách rất nhanh, tỉ lệ với ô nhiễm môi trường rất nhanh, tỉ lệ với ô nhiễm môi trường ngày càng tăng. Các nguồn tài nguyên thiên nhiên như than đá, dầu mỏ, khí đốt bị khai thác bừa bãi nên ngày càng cạn kiệt.
Điều này đặt ra bài toán khó cho ngành động cơ nói chung và các ngành ôtô nói riêng phải đảm bao chất lượng khí thải và tiết kiệm nhiên liệu. Các hãng xe lớn như Ford, Toyota, Mescedes đã có nhiều cải tiến để đảm bảo an toàn cho người sử dụng, tiết kiệm nhiên liệu, giảm ô nhiễm. Các dòng xe ra đời với các bước đột phá về nhiên liệu mới và tiêu chuẩn khí thải được chấp thuận trong ngành sản suất ô tô nhằm bảo vệ môi trường thì bên cạnh đó công nghệ sản xuất không ngừng ngày càng nâng cao, công nghệ điều khiển và vi điều khiển ngày càng được ứng dụng rộng rãi thì việc đòi hỏi phải nâng lên tương ứng mới mong có thể nắm bắt các sản phẩm được sản xuất cũng như dây chuyền đi kèm, có như vậy mới có thể có một việc vững vàng sau khi ra trường. Khi xem những chiếc xe ô tô của các nước sản xuất em không chỉ ngỡ ngàng và thán phục nền công nghiệp sản xuất ô tô của thế giới mà e còn tự hỏi: Bao giờ Việt Nam chúng ta cũng sẽ sản xuất được những chiếc xe như thế? Đây là câu hỏi em hy vọng thế hệ trẻ chúng em sẽ trả lời được dưới sự giúp đỡ tận tình của các thầy và các bậc đàn anh đi trước.
4 Vì những lí do trên em chọn đề tài “Nghiên cứu kết cấu, quy trình kiểm tra chẩn đoán hộp số tự động trên xe Toyota Vios 2014” để làm đề tài tốp nghiệp. Ý nghĩa của đề tài Đề tài giúp cho sinh viên có thể củng cố kiến thức, tổng hợp và nâng cao kiến thức chuyên ngành cũng nhu những kiến thức ngoài thực tế xã hội. Đề tài còn giúp cho sinh viên có khả năng tự tìm tòi sáng tạo. Đề tài nghiên cứu về kết cấu và quy trình kiểm tra hộp số tự động không chỉ giúp chúng em hiểu sâu hơn nữa về hộp số nói chung.
Những kết quả thu được sau khi hoàn thành đề tài này giúp cho chúng em có thể hiểu sâu, rộng hơn về kết cấu, nguyên lý hoạt động của bộ ly hợp; phương pháp kiểm tra chẩn đoán những hư hỏng của cụm li hợp. Mục tiêu của đề tài - Tìm hiểu về công dụng, phân loại của hộp số tự động trên ô tô. - Nghiên cứu về cấu tạo, nguyên lý hoạt động của hộp số tự động lắp trên ôtô nói chung và trên xe Toyota Vios 2014 nói riêng. - Xây dựng qui trình kiểm tra và chẩn đoán hộp số tự động trên Toyota Vios 2014.
Đối tượng nghiên cứu và giới hạn của đề tài Đề tài chỉ đề cập và nghiên cứu kết cấu, quy trình kiểm tra chẩn đoán hộp số tự động trên xe Toyota Vios 2014. Phương pháp nghiên cứu 1. Phương pháp nghiên cứu thực tiễn a. Khái niệm: Là phương pháp trực tiếp tác động vào đối tượng trong thực tiễn làm bộc lộ bản chất và các quy luật vận động của đối tượng.
Các bước thực hiện Bước 1: Quan sát, tìm hiểu các thông số kết cấu của “hộp số tự động”. Bước 2: Lập phương án kiểm tra, chuẩn đoán hư hỏng của “hộp số tự động” Bước 3: Từ kết quả kiểm tra, lập phương án bảo dưỡng, sửa chữa, khắc phục hư hỏng. Phương pháp nghiên cứu tài liệu a. Khái niệm Là phương pháp nghiên cứu thu thập thông tin khoa học trên cơ sở nghiên cứu các văn bản, tài liệu đã có sẵn bằng các thao tác tư duy logic để rút ra kết luận khoa học cần thiết.
Các bước thực hiện Bước 1: Thu thập, tìm tòi các tài liệu về hộp số tự động. Bước 2: Sắp xếp các tài liệu khoa học thành một hệ thống chặt chẽ theo từng bước, từng đơn vị kiến thức, tưng vấn đề khoa học có cơ sở và bản chất nhất định. Bước 3: Đọc, nghiên cứu và phân tích các tài liệu nói về “hộp số tự động”, phân tích kết cấu, nguyên lý làm việc một cách khoa học. Bước 4: Tổng hợp kết quả đã phân tích được, hệ thống hoá các kiến thức liên quan(liên kết từng mặt, từng bộ phận thông tin đã phân tích) tạo ra một hệ thống lý thuyết đầy đủ và sâu sắc.
Phương pháp thống kê mô tả a. Khái niệm Là phương pháp tổng hợp kết quả nghiên cứu thực tiễn và ngiên cứu tài liệu để đưa ra kết luận chính xác, khoa học. Các bước thực hiện Từ thực tiễn nghiên cứu các tài liệu, lý thuyết đưa ra quy trình, bảo dưỡng, sửa chữa, khắc phục hư hỏng của “hộp số tự động” 1. Giới thiệu về xe Vios 2014 Hình 1.
Hình ảnh xe Vios 2014 6 Thế hệ thứ 3 của Toyota Vios chính thức trình làng toàn cầu tại Thái Lan vào tháng 3/2013 tại Triển lãm Ô tô Bangkok nhưng đến năm 2014 mới chính thức ra mắt thị trường Việt.
