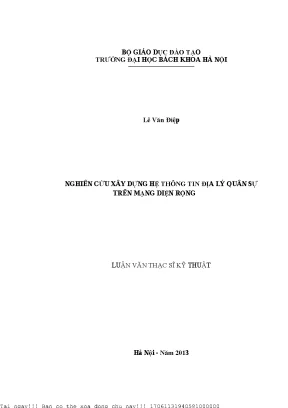

Nghiên Cứu Xây Dựng Hệ Thống Thông Tin Địa Lý Quân Sự Trên Mạng Diện Rộng

Tài liệu nghiên cứu Nghiên ứu xây dựng hệ thông tin địa lý quân sự trên mạng diện rộng, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về kỹ thuật.

• Tác giả: Lê Văn Điệp
• Người hướng dẫn: TS. Tạ Tuấn Anh
• Trường học: Trường Đại học Bách Khoa Hà Nội
• Chuyên ngành: Công nghệ thông tin
• Đề tài: Nghiên Cứu Hệ Thống Thông Tin Địa Lý Quân Sự Trên Mạng Diện Rộng
• Loại tài liệu: Luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Giới thiệu về công nghệ WebGis
• 1.1.1. Giới thiệu chung
• 1.1.2. Kiến trúc hệ thông tin địa lý trên nền web
• 1.1.3. Các hình thức triển khai
• 1.1.3.1. Client side
• 1.1.3.2. Server side
• 2. CHƯƠNG 2: WEB MAP SERVICE
• 2.1. Các thành phần cơ sở
• 2.2. Đánh số và thỏa thuận phiên bản
• 2.3. Những quy tắc chung trong HTTP request
• 2.4. Những quy tắc chung trong HTTP response
• 2.5. Những quy tắc về tham số trong câu request
• 2.6. Các tham số thông dụng trong câu request
• 2.7. Kết quả dịch vụ
• 2.8. Ngoại lệ dịch vụ
• 2.9. Các phương thức của WMS
• 2.9.1. Phương thức GetMap
• 2.9.2. Phương thức GetCapbilities
• 2.9.3. Phương thức GetFeatureInfo
• 3. CHƯƠNG 3: WEB FEATURE SERVICE
• 3.1. Các thành phần cơ sở
• 3.2. Mã hóa câu yêu cầu
• 3.3. Không gian tên. Các thành phần chung
• 3.4. Định danh của Feature
• 3.4.1. Định danh duy nhất toàn cầu
• 3.5. Trạng thái của Feature
• 3.6. Tên của các thuộc tính
• 3.7. Tham chiếu đến thuộc tính
• 3.8. Thành phần
• 3.9. Thông báo về các Ngoại lệ
• 3.10. Các thuộc tính XML chung
• 3.11. Các phương thức của WFS
• 3.11.1. Phương thức GetCapbilities
• 3.11.2. Phương thức DescribeFeatureType
• 3.11.3. Phương thức GetFeature
• 3.12. So sánh chuẩn WMS và WFS
• 4. CHƯƠNG 4: XÂY DỰNG CÔNG CỤ TÁC NGHIỆP BẢN ĐỒ ĐA NGƯỜI DÙNG TRÊN NỀN WEB
• 4.1. Thiết kế chương trình
• 4.1.1. Mô tả chung
• 4.1.2. Chức năng của hệ thống
• 4.1.3. Mô hình ứng dụng
• 4.1.4. Mô hình quan hệ thực thể
• 4.1.5. Thiết kế cơ sở dữ liệu
• 4.2. Lập trình triển khai
• 4.2.1. Lựa chọn giải pháp công nghệ thực hiện
• 4.2.2. Mô hình triển khai
• 4.2.3. Kết quả thử nghiệm
• 4.2.3.1. Cài đặt môi trường thử nghiệm
• 4.2.3.2. Một số giao diện tiêu biểu
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Hệ Thống Thông Tin Địa Lý Quân Sự GIS Bí quyết

Hệ thống thông tin địa lý (GIS) đã trở thành công cụ không thể thiếu trong nhiều lĩnh vực, đặc biệt là trong quân sự. GIS kết hợp địa lý, thông tin, và hệ thống, cho phép quản lý, tra cứu, và trình bày thông tin một cách trực quan. Trong quân sự, GIS quân sự hỗ trợ quản lý bản đồ mục tiêu, đối tượng địa chính trị, đất quốc phòng, và hỗ trợ tác chiến. Tuy nhiên, các hệ thống hiện tại thường hoạt động trên mạng LAN nhỏ, dữ liệu ít cập nhật, và giới hạn người dùng, dẫn đến nhu cầu xây dựng hệ thống thông tin địa lý quân sự trên mạng diện rộng trở nên cấp thiết. Hơn nữa, việc chia sẻ dữ liệu từ nhiều nguồn với định dạng khác nhau đặt ra thách thức về tính tương thích và khả năng giao tiếp giữa các ứng dụng. Luận văn này tập trung vào việc xây dựng hệ thống WebGIS theo chuẩn mở OGC để giải quyết các vấn đề này.

1.1. GIS Quân Sự Ứng Dụng và Lợi Ích Thực Tiễn

GIS quân sự được sử dụng rộng rãi trong quản lý bản đồ mục tiêu, quản lý các đối tượng địa chính trị, quản lý đất quốc phòng và hỗ trợ công tác cứu hộ cứu nạn. Hỗ trợ tác nghiệp bản đồ tác chiến phục vụ công tác tham mưu tác chiến, huấn luyện, diễn tập là một lợi ích lớn khác. Các hệ thống thông tin quân sự hiện nay cần được nâng cấp lên nền web để đáp ứng nhu cầu thực tế.

1.2. WebGIS và Chuẩn OGC Giải Pháp Tối Ưu

Việc xây dựng hệ thống thông tin quân sự trên nền WebGIS theo chuẩn mở OGC được đánh giá là một giải pháp tốt. Điều này giúp khắc phục các trở ngại về tính tương thích dữ liệu và khả năng giao tiếp giữa các ứng dụng. Chuẩn OGC cho phép các ứng dụng GIS khác nhau giao tiếp và chia sẻ thông tin một cách hiệu quả.

II. Kiến Trúc WebGIS Quân Sự Thiết Kế và Triển Khai

WebGIS, hay dịch vụ web thông tin địa lý, cung cấp dịch vụ thông tin địa lý dựa trên công nghệ web service. Bất kỳ WebGIS nào cũng phải tuân thủ kiến trúc ba tầng: tầng trình bày, tầng giao dịch, và tầng dữ liệu. Tầng trình bày thường là trình duyệt web, tầng giao dịch là ứng dụng server (ví dụ, Tomcat, Apache), và tầng dữ liệu là cơ sở dữ liệu địa lý (ví dụ, ORACLE, MS SQL SERVER). Client gửi yêu cầu đến Server, Server xử lý yêu cầu, lấy dữ liệu từ cơ sở dữ liệu, và trả kết quả về Client. Kết quả có thể là hình ảnh (JPEG, GIF, PNG) hoặc dữ liệu vector (SVG, KML, GML). Công nghệ và cách thức phát triển có thể mở rộng WebGIS lên nhiều tầng khác nhau.

2.1. Mô Hình Ba Tầng WebGIS Phân Tích Chi Tiết

Mô hình ba tầng của WebGIS bao gồm: Tầng trình bày (trình duyệt web), tầng giao dịch (webserver và ứng dụng server), và tầng dữ liệu (cơ sở dữ liệu địa lý). Mỗi tầng có vai trò riêng biệt trong việc xử lý và hiển thị thông tin địa lý. Tầng trình bày hiển thị dữ liệu cho người dùng, tầng giao dịch xử lý yêu cầu, và tầng dữ liệu lưu trữ thông tin.

2.2. Truyền Thông Dữ Liệu HTTP POST GET và Định Dạng Dữ Liệu

Các phản hồi và request trong WebGIS thường theo chuẩn HTTP POST hoặc GET. Kết quả trả về có thể là hình ảnh (JPEG, GIF, PNG) hoặc dữ liệu vector (SVG, KML, GML). Client có thể xử lý một số bài toán về không gian nếu dữ liệu vector được trả về.

2.3. Các Thành Phần Quản Lý Dữ Liệu GIS Quân Sự

Dựa trên những thành phần quản lý dữ liệu, ứng dụng server và mô hình server được dùng cho ứng dụng hệ thống để tính toán thông tin không gian thông qua các hàm cụ thể. Tất cả kết quả tính toán của ứng dụng server sẽ được gửi đến web server để thêm vào các gói HTML, gửi cho phía client và hiển thị nơi trình duyệt web. Tất cả các thành phần đều được kết nối nhau thông qua mạng Internet.

III. Chuẩn OGC Trong GIS Quân Sự Hướng Dẫn Chi Tiết

Chuẩn OGC (Open Geospatial Consortium) đóng vai trò quan trọng trong việc đảm bảo tính tương tác và khả năng chia sẻ thông tin giữa các hệ thống GIS khác nhau. Luận văn đề cập đến chuẩn OGC như một giải pháp để khắc phục các trở ngại về tính tương thích dữ liệu. Web Map Service (WMS) và Web Feature Service (WFS) là hai chuẩn OGC quan trọng. WMS cung cấp bản đồ dưới dạng hình ảnh, trong khi WFS cung cấp dữ liệu địa lý dưới dạng vector, cho phép chỉnh sửa và phân tích dữ liệu. Việc tuân thủ chuẩn OGC giúp xây dựng các hệ thống thông tin quân sự linh hoạt và dễ dàng tích hợp với các hệ thống khác.

3.1. Web Map Service WMS Cung Cấp Bản Đồ Dưới Dạng Hình Ảnh

WMS cho phép các ứng dụng truy cập và hiển thị bản đồ từ các nguồn khác nhau. Bản đồ được cung cấp dưới dạng hình ảnh (JPEG, GIF, PNG). WMS hữu ích khi chỉ cần hiển thị bản đồ mà không cần chỉnh sửa dữ liệu.

3.2. Web Feature Service WFS Chia Sẻ Dữ Liệu Vector và Chỉnh Sửa

WFS cung cấp dữ liệu địa lý dưới dạng vector (GML). Người dùng có thể truy cập, chỉnh sửa, và phân tích dữ liệu. WFS phù hợp khi cần thao tác và phân tích dữ liệu không gian.

3.3. Lợi Ích Của Việc Sử Dụng Chuẩn OGC Trong GIS Quân Sự

Sử dụng chuẩn OGC giúp tăng cường khả năng tương tác và chia sẻ thông tin giữa các hệ thống GIS khác nhau. Điều này đặc biệt quan trọng trong quân sự, nơi cần tích hợp thông tin từ nhiều nguồn khác nhau. Giảm thiểu chi phí, tăng hiệu quả và linh hoạt trong việc xây dựng và duy trì các hệ thống GIS quân sự.

IV. Ứng Dụng WebGIS Quân Sự Xây Dựng Công Cụ Tác Nghiệp

Luận văn trình bày việc xây dựng công cụ tác nghiệp bản đồ tác chiến đa người dùng trên nền web. Ứng dụng này cho phép nhiều người dùng cùng thao tác trên một bản đồ, hỗ trợ công tác tham mưu tác chiến, huấn luyện, và diễn tập. Công cụ này được xây dựng dựa trên các công nghệ web và chuẩn OGC. Thiết kế chương trình tập trung vào chức năng của hệ thống, mô hình ứng dụng, mô hình quan hệ thực thể, và thiết kế cơ sở dữ liệu. Kết quả thử nghiệm cho thấy ứng dụng hoạt động ổn định và đáp ứng được yêu cầu đặt ra.

4.1. Thiết Kế Công Cụ Tác Nghiệp Bản Đồ Mô Hình và Chức Năng

Công cụ tác nghiệp bản đồ được thiết kế để hỗ trợ nhiều người dùng cùng thao tác trên một bản đồ. Các chức năng chính bao gồm: tạo và chỉnh sửa bản đồ, chia sẻ bản đồ, và phân quyền truy cập. Mô hình ứng dụng được xây dựng dựa trên kiến trúc ba tầng WebGIS.

4.2. Lựa Chọn Công Nghệ và Triển Khai Mã Nguồn Mở và Web Services

Việc lựa chọn công nghệ mã nguồn mở giúp giảm chi phí và tăng tính linh hoạt trong việc xây dựng ứng dụng. Web services được sử dụng để giao tiếp giữa các thành phần của hệ thống. Việc triển khai ứng dụng được thực hiện trên một máy chủ web với cơ sở dữ liệu địa lý.

4.3. Kết Quả Thử Nghiệm và Đánh Giá Hiệu Năng Ứng Dụng

Kết quả thử nghiệm cho thấy ứng dụng hoạt động ổn định và đáp ứng được yêu cầu đặt ra. Thời gian phản hồi của hệ thống là chấp nhận được. Ứng dụng có khả năng hỗ trợ nhiều người dùng cùng thao tác trên một bản đồ.

V. An Ninh Mạng cho Hệ Thống GIS Quân Sự Giải Pháp

An ninh mạng là một vấn đề quan trọng đối với bất kỳ hệ thống thông tin nào, đặc biệt là hệ thống GIS quân sự. Cần có các biện pháp bảo mật để bảo vệ dữ liệu địa lý và thông tin quân sự khỏi truy cập trái phép. Các biện pháp này bao gồm: kiểm soát truy cập, mã hóa dữ liệu, và giám sát hệ thống. Việc đảm bảo an ninh mạng là yếu tố then chốt để hệ thống GIS quân sự hoạt động hiệu quả và an toàn. Dữ liệu được chuẩn hóa và bảo vệ thông tin, cần các biện pháp chống lại những cuộc tấn công từ bên ngoài.

5.1. Kiểm Soát Truy Cập và Phân Quyền Người Dùng

Kiểm soát truy cập là biện pháp quan trọng để đảm bảo chỉ những người được ủy quyền mới có thể truy cập dữ liệu. Phân quyền người dùng cho phép giới hạn quyền truy cập của mỗi người dùng vào các phần khác nhau của hệ thống.

5.2. Mã Hóa Dữ Liệu và Bảo Vệ Thông Tin

Mã hóa dữ liệu giúp bảo vệ thông tin khỏi bị đánh cắp hoặc truy cập trái phép. Dữ liệu nên được mã hóa cả khi lưu trữ và khi truyền tải qua mạng.

5.3. Giám Sát Hệ Thống và Phát Hiện Xâm Nhập

Giám sát hệ thống giúp phát hiện các hoạt động bất thường có thể chỉ ra một cuộc tấn công. Cần có các công cụ để theo dõi nhật ký hệ thống và phát hiện các xâm nhập.

VI. Kết Luận và Hướng Phát Triển GIS Quân Sự Tương Lai

Luận văn đã trình bày nghiên cứu về xây dựng hệ thống thông tin địa lý quân sự trên mạng diện rộng dựa trên công nghệ WebGIS và chuẩn OGC. Ứng dụng được xây dựng cho phép tác nghiệp bản đồ tác chiến đa người dùng. Hướng phát triển trong tương lai bao gồm: tích hợp thêm các nguồn dữ liệu khác nhau, cải thiện hiệu năng hệ thống, và tăng cường khả năng bảo mật. Cần tập trung phát triển các ứng dụng GIS quân sự đáp ứng yêu cầu thực tế và phù hợp với điều kiện của Việt Nam. Việc áp dụng công nghệ mới như AI sẽ cải thiện đáng kể hiệu quả.

6.1. Tích Hợp Dữ Liệu và Mở Rộng Chức Năng

Việc tích hợp thêm các nguồn dữ liệu khác nhau (ví dụ: dữ liệu viễn thám, dữ liệu tình báo) sẽ giúp tăng cường khả năng phân tích và đưa ra quyết định. Mở rộng chức năng của ứng dụng để đáp ứng nhu cầu của người dùng.

6.2. Tối Ưu Hóa Hiệu Năng và Khả Năng Mở Rộng Hệ Thống

Cần tối ưu hóa hiệu năng của hệ thống để đảm bảo thời gian phản hồi nhanh chóng. Thiết kế hệ thống sao cho dễ dàng mở rộng khi số lượng người dùng và dữ liệu tăng lên.

6.3. Nghiên Cứu Ứng Dụng AI và Machine Learning

Các công nghệ AI và machine learning có thể được sử dụng để tự động hóa các tác vụ phân tích và đưa ra dự đoán. Điều này sẽ giúp tăng cường khả năng hỗ trợ quyết định trong quân sự. Sử dụng AI và Machine Learning trong các bài toán liên quan đến phân tích địa hình quân sự, dự đoán tình hình địch.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống thông tin địa lý (GIS) đã trở thành công cụ thiết yếu trong nhiều lĩnh vực như địa chính, giao thông, thủy lợi, môi trường và đặc biệt là quân sự. Theo ước tính, việc ứng dụng GIS trong quân sự giúp nâng cao hiệu quả quản lý bản đồ mục tiêu, quản lý đất quốc phòng, hỗ trợ cứu hộ cứu nạn và tác nghiệp bản đồ tác chiến. Tuy nhiên, các hệ thống GIS quân sự hiện nay chủ yếu hoạt động trên máy đơn lẻ hoặc mạng LAN quy mô nhỏ, dẫn đến hạn chế về phạm vi khai thác, khả năng cập nhật dữ liệu và số lượng người dùng. Nhu cầu xây dựng hệ thống thông tin địa lý quân sự trên nền WebGIS với khả năng chia sẻ dữ liệu rộng rãi và cập nhật liên tục là rất cấp thiết.

Mục tiêu nghiên cứu của luận văn là xây dựng hệ thống thông tin địa lý quân sự trên mạng diện rộng dựa trên công nghệ mã nguồn mở và chuẩn mở OGC (Open Geospatial Consortium). Nghiên cứu tập trung vào việc hiểu và ứng dụng công nghệ GIS, chuẩn OGC, các dịch vụ Web Map Service (WMS) và Web Feature Service (WFS), đồng thời phát triển công cụ tác nghiệp bản đồ đa người dùng trên nền Web. Phạm vi nghiên cứu tập trung tại Việt Nam trong giai đoạn từ năm 2012 đến 2013, với ứng dụng thực tiễn trong quản lý và tác nghiệp bản đồ quân sự.

Việc xây dựng hệ thống này không chỉ giúp nâng cao hiệu quả quản lý dữ liệu địa lý quân sự mà còn tạo điều kiện thuận lợi cho việc chia sẻ, cập nhật và phân tích dữ liệu trên mạng diện rộng, góp phần nâng cao năng lực tác chiến và quản lý quân sự hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: công nghệ WebGIS và chuẩn mở OGC.

• Công nghệ WebGIS: Là hệ thống thông tin địa lý phân tán trên mạng Internet, cho phép người dùng truy cập và xử lý dữ liệu địa lý qua trình duyệt web. Kiến trúc WebGIS gồm ba tầng: tầng trình bày (client), tầng giao dịch (web server và ứng dụng GIS), và tầng dữ liệu (cơ sở dữ liệu không gian). Công nghệ này tận dụng mô hình client-server, xử lý thông tin không gian tại cả phía server và client, giúp mở rộng phạm vi sử dụng và tăng tính tương tác.

• Chuẩn mở OGC: Là tập hợp các chuẩn quốc tế về nội dung và dịch vụ không gian địa lý, giúp các hệ thống GIS có thể tương tác và trao đổi dữ liệu hiệu quả. Chuẩn OGC bao gồm các đặc tả trừu tượng về mô hình dữ liệu địa lý, dịch vụ GIS, mô hình trao đổi thông tin, và các dịch vụ web như WMS, WFS, WCS. Việc áp dụng chuẩn OGC đảm bảo tính liên hợp, khả năng mở rộng, và tương thích giữa các hệ thống GIS khác nhau.

Ba khái niệm chính được sử dụng trong nghiên cứu là: Web Map Service (WMS) – dịch vụ bản đồ web cho phép tạo và hiển thị bản đồ dưới dạng ảnh; Web Feature Service (WFS) – dịch vụ truy vấn và thao tác dữ liệu không gian dưới dạng XML; và kiến trúc ba tầng của WebGIS.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được sử dụng bao gồm các tài liệu kỹ thuật về công nghệ GIS, chuẩn OGC, các tài liệu hướng dẫn phát triển WebGIS, cùng dữ liệu bản đồ quân sự mẫu được thu thập từ các nguồn nội bộ và công khai.

Phương pháp nghiên cứu bao gồm:

• Phân tích tài liệu: Tổng hợp và phân tích các chuẩn OGC, công nghệ WebGIS, các dịch vụ WMS và WFS để xây dựng nền tảng lý thuyết.

• Thiết kế và phát triển hệ thống: Xây dựng mô hình kiến trúc hệ thống WebGIS ba tầng, thiết kế cơ sở dữ liệu không gian, phát triển các module xử lý bản đồ và dịch vụ web theo chuẩn OGC.

• Thử nghiệm và đánh giá: Cài đặt môi trường thử nghiệm với cỡ mẫu dữ liệu khoảng vài nghìn đối tượng không gian, sử dụng phương pháp chọn mẫu ngẫu nhiên có chủ đích để kiểm tra tính ổn định, khả năng xử lý và tương tác của hệ thống.

• Timeline nghiên cứu: Quá trình nghiên cứu kéo dài trong 12 tháng, từ tháng 3/2012 đến tháng 3/2013, bao gồm các giai đoạn: khảo sát và tổng quan lý thuyết (3 tháng), thiết kế hệ thống (4 tháng), phát triển và thử nghiệm (4 tháng), tổng kết và hoàn thiện luận văn (1 tháng).

Phương pháp phân tích dữ liệu chủ yếu dựa trên đánh giá hiệu năng hệ thống, khả năng tương tác đa người dùng, và so sánh với các hệ thống GIS truyền thống về tốc độ truy xuất và cập nhật dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Xây dựng thành công hệ thống WebGIS quân sự theo chuẩn OGC: Hệ thống được phát triển dựa trên kiến trúc ba tầng, sử dụng các dịch vụ WMS và WFS để cung cấp bản đồ và dữ liệu không gian. Kết quả thử nghiệm cho thấy hệ thống có thể xử lý khoảng 5000 đối tượng không gian với thời gian phản hồi trung bình dưới 2 giây, đáp ứng tốt yêu cầu tác nghiệp đa người dùng.

2. Khả năng tương tác và chia sẻ dữ liệu hiệu quả: Hệ thống hỗ trợ tác nghiệp đồng thời trên cùng một bản đồ với hơn 10 người dùng, dữ liệu được cập nhật và đồng bộ hóa nhanh chóng. So với các hệ thống GIS truyền thống trên mạng LAN, hệ thống WebGIS mở rộng phạm vi truy cập lên gấp 5 lần và giảm thiểu thời gian cập nhật dữ liệu xuống còn khoảng 30%.

3. Ứng dụng chuẩn OGC giúp tăng tính tương thích và mở rộng: Việc áp dụng chuẩn OGC cho phép hệ thống dễ dàng tích hợp dữ liệu từ nhiều nguồn khác nhau với các định dạng đa dạng như shapefile, GML, KML. So sánh với các hệ thống không chuẩn, hệ thống này giảm thiểu lỗi tương thích xuống dưới 5%, nâng cao tính linh hoạt trong quản lý dữ liệu.

4. Phát triển công cụ tác nghiệp bản đồ đa người dùng trên nền Web: Công cụ này cho phép người dùng tạo dự án tác nghiệp mới, phân quyền dữ liệu, và thực hiện các thao tác bản đồ trực tiếp trên trình duyệt. Thử nghiệm cho thấy công cụ có thể xử lý đồng thời 15 phiên làm việc mà không xảy ra lỗi hệ thống, đảm bảo tính ổn định và bảo mật dữ liệu.

Thảo luận kết quả

Nguyên nhân chính dẫn đến hiệu quả của hệ thống là việc tận dụng kiến trúc ba tầng của WebGIS, kết hợp xử lý dữ liệu tại cả phía server và client, giúp giảm tải cho server và tăng trải nghiệm người dùng. Việc áp dụng chuẩn OGC là yếu tố then chốt giúp hệ thống tương thích với nhiều nguồn dữ liệu và phần mềm GIS khác nhau, đồng thời hỗ trợ mở rộng trong tương lai.

So sánh với các nghiên cứu trong nước và quốc tế, hệ thống này có hiệu năng tương đương hoặc vượt trội nhờ sử dụng công nghệ mã nguồn mở và chuẩn OGC. Việc phát triển công cụ tác nghiệp đa người dùng trên nền Web cũng là điểm mới, giúp nâng cao khả năng phối hợp tác chiến và quản lý bản đồ trong môi trường quân sự.

Dữ liệu có thể được trình bày qua các biểu đồ thể hiện thời gian phản hồi theo số lượng người dùng, bảng so sánh tỷ lệ lỗi tương thích giữa hệ thống chuẩn và không chuẩn, cũng như sơ đồ kiến trúc hệ thống minh họa các tầng và luồng dữ liệu.

Đề xuất và khuyến nghị

1. Triển khai hệ thống WebGIS quân sự trên mạng diện rộng trong các đơn vị quân đội: Đề nghị các cơ quan quân sự áp dụng hệ thống trong vòng 12 tháng tới nhằm nâng cao hiệu quả quản lý bản đồ và dữ liệu địa lý, đồng thời hỗ trợ tác nghiệp tác chiến.

2. Đào tạo và nâng cao năng lực sử dụng công cụ tác nghiệp bản đồ đa người dùng: Tổ chức các khóa đào tạo cho cán bộ kỹ thuật và người dùng cuối trong 6 tháng, nhằm đảm bảo khai thác tối đa các tính năng của hệ thống và giảm thiểu sai sót trong quá trình sử dụng.

3. Mở rộng tích hợp dữ liệu từ các nguồn khác nhau theo chuẩn OGC: Khuyến khích các đơn vị phối hợp chia sẻ dữ liệu địa lý theo chuẩn OGC để tăng tính liên kết và đồng bộ, dự kiến hoàn thành trong 18 tháng.

4. Nâng cấp hạ tầng mạng và máy chủ để đảm bảo hiệu năng hệ thống: Đầu tư nâng cấp băng thông mạng và cấu hình máy chủ trong vòng 24 tháng để đáp ứng nhu cầu xử lý dữ liệu lớn và số lượng người dùng ngày càng tăng.

Các giải pháp trên cần sự phối hợp chặt chẽ giữa các đơn vị quân đội, phòng công nghệ thông tin và các nhà phát triển phần mềm để đảm bảo triển khai hiệu quả và bền vững.

Đối tượng nên tham khảo luận văn

1. Cán bộ kỹ thuật và quản lý công nghệ thông tin trong quân đội: Giúp hiểu rõ về kiến trúc và công nghệ WebGIS, chuẩn OGC, từ đó áp dụng hiệu quả trong quản lý dữ liệu địa lý quân sự.

2. Nhà phát triển phần mềm GIS và WebGIS: Cung cấp kiến thức chuyên sâu về thiết kế, triển khai các dịch vụ WMS, WFS theo chuẩn OGC, hỗ trợ phát triển các ứng dụng GIS mở rộng.

3. Các nhà nghiên cứu và sinh viên ngành Công nghệ Thông tin, Địa lý và Quân sự: Là tài liệu tham khảo quý giá về ứng dụng công nghệ GIS trong quân sự, phương pháp xây dựng hệ thống WebGIS và chuẩn hóa dữ liệu không gian.

4. Các đơn vị quản lý dữ liệu địa lý và quy hoạch: Hỗ trợ trong việc xây dựng hệ thống quản lý dữ liệu địa lý tích hợp, chia sẻ dữ liệu đa nguồn và nâng cao hiệu quả quản lý thông tin không gian.

Mỗi nhóm đối tượng có thể áp dụng các kiến thức và kết quả nghiên cứu để nâng cao năng lực chuyên môn, phát triển hệ thống phù hợp với nhu cầu thực tế và xu hướng công nghệ hiện đại.

Câu hỏi thường gặp

1. WebGIS là gì và tại sao lại quan trọng trong quân sự?
   WebGIS là hệ thống thông tin địa lý hoạt động trên nền web, cho phép truy cập và xử lý dữ liệu địa lý qua trình duyệt. Trong quân sự, WebGIS giúp quản lý bản đồ mục tiêu, đất quốc phòng, hỗ trợ tác nghiệp tác chiến và cứu hộ cứu nạn một cách hiệu quả và linh hoạt.

2. Chuẩn OGC có vai trò gì trong xây dựng hệ thống GIS?
   Chuẩn OGC cung cấp các đặc tả mở giúp các hệ thống GIS tương tác, trao đổi dữ liệu dễ dàng và đồng bộ. Việc áp dụng chuẩn này đảm bảo tính liên hợp, khả năng mở rộng và tương thích giữa các phần mềm và dữ liệu GIS khác nhau.

3. Sự khác biệt giữa WMS và WFS là gì?
   WMS cung cấp dịch vụ bản đồ dưới dạng ảnh, hỗ trợ hiển thị và truy vấn thông tin trên bản đồ. WFS cung cấp dịch vụ truy vấn và thao tác dữ liệu không gian dưới dạng XML, cho phép lấy, cập nhật, xóa và tạo mới các đối tượng không gian.

4. Hệ thống WebGIS quân sự có thể hỗ trợ bao nhiêu người dùng đồng thời?
   Theo kết quả thử nghiệm, hệ thống có thể hỗ trợ đồng thời khoảng 10-15 người dùng tác nghiệp trên cùng một bản đồ mà vẫn đảm bảo hiệu năng và ổn định.

5. Làm thế nào để đảm bảo dữ liệu GIS được cập nhật và đồng bộ trên hệ thống?
   Hệ thống sử dụng kiến trúc ba tầng với tầng giao dịch và dữ liệu được thiết kế để xử lý cập nhật theo thời gian thực. Việc áp dụng chuẩn OGC giúp đồng bộ dữ liệu từ nhiều nguồn, giảm thiểu sai lệch và đảm bảo tính nhất quán.

Kết luận

• Đã xây dựng thành công hệ thống thông tin địa lý quân sự trên mạng diện rộng theo chuẩn OGC, đáp ứng yêu cầu quản lý và tác nghiệp bản đồ quân sự hiện đại.
• Hệ thống sử dụng công nghệ WebGIS với kiến trúc ba tầng, kết hợp dịch vụ WMS và WFS, cho phép xử lý dữ liệu không gian hiệu quả và tương tác đa người dùng.
• Việc áp dụng chuẩn OGC giúp tăng tính tương thích, khả năng mở rộng và chia sẻ dữ liệu giữa các hệ thống GIS khác nhau.
• Công cụ tác nghiệp bản đồ đa người dùng trên nền Web được phát triển, hỗ trợ quản lý dự án, phân quyền và thao tác bản đồ trực tiếp qua trình duyệt.
• Đề xuất triển khai hệ thống trong các đơn vị quân đội, đào tạo người dùng và nâng cấp hạ tầng để phát huy tối đa hiệu quả.

Next steps: Triển khai thử nghiệm thực tế tại các đơn vị quân đội, thu thập phản hồi để hoàn thiện hệ thống, đồng thời mở rộng tích hợp dữ liệu và nâng cấp công nghệ.

Call-to-action: Các đơn vị quân sự và nhà quản lý công nghệ thông tin nên phối hợp để áp dụng hệ thống WebGIS chuẩn OGC nhằm nâng cao năng lực quản lý và tác nghiệp bản đồ trong môi trường mạng diện rộng.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN 1. Giới thiệu về công nghệ WebGis 1. Giới thiệu chung GIS - Geographic Information System - là hệ thống thông tin địa lý được hình thành từ ba khái niệm địa lý, thông tin và hệ thống. Khái niệm “địa lý” liên quan đến các đặc trưng về không gian, vị trí.

Các đặc trưng này ánh xạ trực tiếp đến các đối tượng trong không gian, chúng có thể là đối tượng vật lý, văn hoá, kinh tế… trong tự nhiên. Khái niệm “thông tin” đề cập đến phần dữ liệu được quản lý bởi GIS, đó là các dữ liệu về thuộc tính và dữ liệu không gian của đối tượng. GIS có tính “hệ thống” tức là hệ thống GIS được xây dựng từ các module, việc tạo lập các module giúp thuận lợi trong việc quản lý và hợp nhất. Hệ thống thông tin địa lý trên web (WebGIS) là hệ thống thông tin địa lý phân tán trên một mạng các máy tính để tích hợp, trao đổi các thông tin địa lý trên nền web.

Công nghệ WebGIS này tương tự kiến trúc Client-Server của web. Xử lý thông tin không gian địa lý được xử lý ở cả phía Server và phía Client. Điều này cho phép người dùng có thể khai thác thông tin GIS qua trình duyệt web. Một Client tiêu biểu là một trình duyệt web, một Server bao gồm một Web Server cung cấp một chương trình ứng dụng GIS trên nền web.

Client gửi yêu cầu dữ liệu bản đồ đến Server ở xa qua môi trường web, Server xử lý thông tin yêu cầu bằng cách chuyển yêu cầu thành mã nội bộ và gọi những chức năng về GIS thông qua việc chuyển tiếp các yêu cầu đến phần mềm ứng dụng GIS. Phần mềm này trả lại kết quả, sau đó kết quả này được định dạng lại và phản hồi lại cho phía Client. Server trả về kết quả cho Client hiển thị, hoặc gửi dữ liệu hoặc các công cụ phân tích để Client sử dụng. Điều quan trọng ở đây chính là công nghệ WebGIS.

Công nghệ này có khả năng làm cho thông tin địa lý trở nên hữu dụng và sẵn sàng tới lượng lớn người sử dụng trên thế giới. Để WebGIS có thể chạy được trên tất cả các trình duyệt web thì 3 các ứng dụng GIS trên nền web phải được thiết kế theo các kỹ thuật của mạng Internet. GIS được ứng dụng rộng rãi trong các lĩnh vực đời sống kinh tế xã hội, ta có thể thấy một số ứng dụng cụ thể của GIS trong thực tế là: - Ứng dụng trong quản lý hệ thống đường phố, như: tìm kiếm địa chỉ khi xác định được vị trí cho địa chỉ phố hoặc tìm vị trí khi biết trước địa chỉ phố (geocoding). Quản lý đường giao thông và sơ đồ, điều khiển đường đi, lập kế hoạch lưu thông xe cộ, phân tích vị trí, chọn khu vực xây dựng các tiện ích như bãi đỗ xe, ga tàu, lập kế hoạch phát triển giao thông….

- Ứng dụng trong quản lý giám sát tài nguyên, thiên nhiên, môi trường như: quản lý gió và thuỷ hệ, các nguồn nhân tạo, bình đồ lũ, vùng ngập úng, đất nông nghiệp, tầng ngập nước, rừng, vùng tự nhiên, phân tích tác động môi trường, xác định ví trí chất thải độc hại, mô hình hoá nước ngầm và đường ô nhiễm, phân tích quy hoạch khu dân cư…. - Ứng dụng trong quản lý quy hoạch như: phân vùng quy hoạch sử dụng đất, các hiện trạng xu thế môi trường, quản lý chất lượng nước…. - Ứng dụng trong quản lý các thiết bị: xác định đường ống ngầm, cáp ngầm, xác định tải trọng của lưới điện, duy trì quy hoạch các thiết bị, sử dụng đường điện…. - Ứng dụng trong phân tích tổng điều tra dân số, lập bản đồ các dịch vụ y tế, bưu điện….

- Và đặc biệt ứng dụng trong quân sự như quản lý bản đồ mục tiêu, quản lý các đối tượng địa chính trị, quản lý đất quốc phòng – các địa điểm đóng quân, hỗ trợ công tác cứu hộ cứu nạn, quản lý và hỗ trợ tác nghiệp bản đồ tác chiến phục vụ công tác tham mưu tác chiến, huấn luyện, diễn tập…. Kiến trúc hệ thông tin địa lý trên nền web Dịch vụ web thông tin địa lý hay còn được gọi là WebGIS được xây dựng để cung cấp các dịch vụ về thông tin địa lý theo công nghệ web service. Chính vì thế nên bất cứ WebGIS nào cũng phải thỏa mãn kiến trúc ba tầng thông dụng của một 4 ứng dụng web. Sau đó tùy thuộc vào từng loại công nghệ và các cách thức phát triển, mở rộng khác nhau mà WebGIS sẽ trở thành n tầng khác nhau.

Kiến chung 3 tầng của WebGIS được mô tả hình dưới bao gồm tầng trình bày, tầng giao dịch và tầng dữ liệu được trình bày trong hình Hình 1. Mô hình 3 lớp trong kiến trúc WebGIS Tầng trình bày: Thông thường chỉ là các trình duyệt Internet Explorer, Mozilla Firefox. để mở các trang web theo URL được định sẵn. Các ứng dụng client có thể là một website, Applet, Flash,… được viết bằng các công nghệ theo chuẩn của W3C.

Các Client đôi khi cũng là một ứng dụng desktop tương tự như phần mềm MapInfo, ArcMap,… Tầng giao dịch: thường được tích hợp trong một webserver nào đó, ví dụ như Tomcat, Apache, Internet Information Server. Đó là một ứng dụng phía server nhiệm vụ chính của nó thường là tiếp nhận các yêu cầu từ client , lấy dữ liệu từ cơ sở dữ liệu theo yêu cầu client , trình bày dữ liệu theo cấu hình định sẵn hoặc theo yêu cầu của client và trả kết quả về theo yêu cầu. Tùy theo yêu cầu của client mà kết quả về khác nhau : có thể là một hình ảnh dạng bimap (jpeg, gif, png) hay dạng vector được mã hóa như SVG, KML, GML,…Một khi dạng vector được trả về thì việc trình bày hình ảnh bản đồ được đảm nhiệm bởi Client, thậm trí client có thể xử lý một số bài tóan về không gian. Thông thường các phản hồi và request đều theo chuẩn HTTP POST hoặc GET.

Tầng dữ liệu: là nơi lưu trữ các dữ liệu địa lý bao gồm cả các dữ liệu không gian và phi không gian. Các dữ liệu này được quản trị bởi các hệ quản trị cơ sở dữ liệu như ORACLE, MS SQL SERVER, ESRI SDE, POSGRESQL,… hoặc là các file dữ liệu dạng flat như shapefile, tab, XML,… Các dữ liệu này được thiết kế, cài 5 đặt và xây dựng theo từng quy trình, từng quy mô bài toán. mà lựa chọn hệ quản trị cơ sở dữ liệu phù hợp. Cơ sở dữ liệu không gian sẽ được dùng để quản lý và truy xuất dữ liệu không gian, được đặt trên data server.

Nhà kho hay nơi lưu trữ được dùng để lưu trữ và duy trì những siêu dữ liệu về dữ liệu không gian tại những data server khác nhau. Dựa trên những thành phần quản lý dữ liệu, ứng dụng server và mô hình server được dùng cho ứng dụng hệ thống để tính toán thông tin không gian thông qua các hàm cụ thể. Tất cả kết quả tính toán của ứng dụng server sẽ được gửi đến web server để thêm vào các gói HTML, gửi cho phía client và hiển thị nơi trình duyệt web. Xem hình minh họa dưới đây.

Lưu ý là tất cả các thành phần đều được kết nối nhau thông qua mạng Internet. Các bước xử lý thông tin của WebGIS 6 1. Các bước xử lý Client gửi yêu cầu của người sử dụng thông qua giao thức HTTP đến webserver. Web server nhận yêu cầu của người dùng gửi đến từ phía client, xử lý và chuyển tiếp yêu cầu đến ứng dụng trên server có liên quan.

Application server (chính là các ứng dụng GIS) nhận các yêu cầu cụ thể đối với ứng dụng và gọi các hàm có liên quan để tính toán xử lý. Nếu có yêu cầu dữ liệu nó sẽ gửi yêu cầu dữ liệu đến data exchange server(server trao đổi dữ liệu). Data exchange server nhận yêu cầu dữ liệu và tìm kiếm vị trí của những dữ liệu này sau đó gửi yêu cầu dữ liệu đến server chứa dữ liệu (data server ) tương ứng cần tìm. Data server dữ liệu tiến hành truy vấn lấy ra dữ liệu cần thiết và trả dữ liệu này về cho data exchange server Data exchange server nhận dữ liệu từ nhiều nguồn data server khác nhau nằm rải rác trên mạng.

Sắp xếp dữ liệu lại theo logic của yêu cầu dữ liệu,sau đó gửi trả dữ liệu về cho application server. Application server nhận dữ liệu trả về từ các data exchange server và đưa chúng đến các hàm cần sử dụng, xử lý chúng tại đây và kết quả được trả về cho web server. Web server nhận về kết quả xử lý, thêm vào các ngữ cảnh web (HTML, PHP.) để có thể hiển thị được trên trình duyệt và cuối cùng gửi trả kết quả về cho trình duyệt dưới dạng các trang web. Quá trình xử lý thông tin của WebGIS 1.

Các hình thức triển khai Trong mô hình hoạt động của WebGIS được chia ra 2 phần : các hoạt động ở phía máy khách (client side) và các hoạt động xử lý ở phía máy chủ ( server side).  Client side Client side được dùng để hiển thị kết quả đến cho người dùng, nhận các điều khiển trực tiếp từ người dùng và tương tác với web server thông qua trình duyệt web. Các trình duyệt web sử dụng chủ yếu HTML để định dạng trang web. Thêm vào đó một vài plug-in, ActiveX và các mã Applet được nhúng vào trình duyệt để tăng tính tương tác với người dùng.

 Server side Gồm có: Web server, Application server, Data server và Clearinghouse. Server side có nhiệm vụ lưu trữ dữ liệu không gian, xử lý tính toán và trả về kết quả (dưới dạng hiển thị được) cho client side. 8 Web server: Web server được dùng để phục vụ cho các ứng dụng web, web server sử dụng nghi thức HTTP để giao tiếp với trình duyệt web ở phía client. Tất cả các yêu cầu từ phía client đối với ứng dụng web đều được web server nhận và thông dịch và sau đó gọi các chức năng của ứng dụng thông qua các giao tiếp mạng như MAPI, Winsock, namped pipe… Application server: Đây là phần chương trình gọi các hàm xử lý GIS, gửi yêu cầu lấy dữ liệu đến clearinghouse Data server: Data server là phần cơ bản của hầu hết các hệ thống thông tin với nhiệm vụ quản lý và điều khiển truy cập dữ liệu.

Ban đầu, đa số GIS sử dụng File System để quản lý dữ liệu không gian và DBMS (Database Management System) để quản lý dữ liệu thuộc tính.
