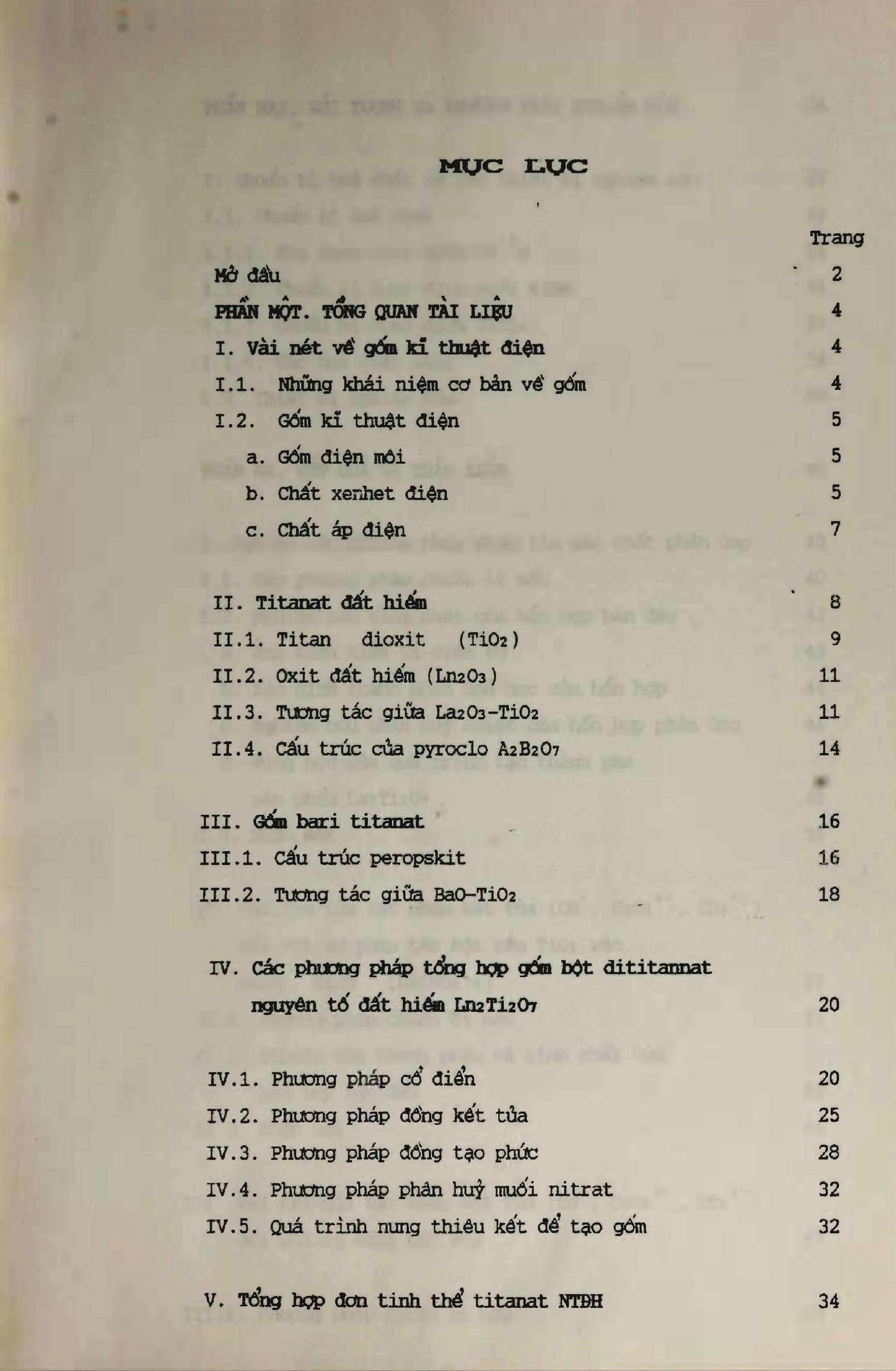

Tổng quan về luận án

Sự phát triển vượt bậc của công nghiệp vi điện tử, kỹ thuật cao tần và công nghệ năng lượng đòi hỏi ngành hóa học vật liệu liên tục phát triển các hệ vật liệu mới sở hữu cấu trúc tinh thể tối ưu cùng các đặc tính điện môi, áp điện và sắt điện (xenhet điện) vượt trội. Trong nhóm gốm kỹ thuật điện, hệ vật liệu oxit hỗn hợp gốc titanat giữ vị trí trung tâm nhờ độ phân cực tự phát cao, hằng số điện môi lớn và tính biến dạng đàn hồi nhạy dưới tác dụng của điện trường. Bên cạnh các vật liệu peropskit truyền thống như bari titanat ($\text{BaTiO}_3$), chì zirconat titanat ($\text{Pb(Zr,Ti)O}_3$ - PZT), phân lớp gốm dititanat nguyên tố đất hiếm có công thức tổng quát $\text{Ln}_2\text{Ti}_2\text{O}_7$ (với $\text{Ln}$ là các cation thuộc dãy lanthanit từ $\text{La}$ đến $\text{Lu}$, cùng với $\text{Y}$) sở hữu cấu trúc mạng pyroclo ($\text{A}_2\text{B}_2\text{O}_7$) hoặc biến thể đơn tà giả pyroclo, mở ra hướng đi đột phá trong việc chế tạo linh kiện điện tử chịu nhiệt cao, tổn hao điện môi cực thấp và độ ổn định nhiệt tuyệt đối.

Khoảng trống nghiên cứu then chốt trong lĩnh vực chế tạo gốm $\text{Ln}2\text{Ti}2\text{O}7$ nằm ở rào cản nhiệt động lực học và động học của các phản ứng pha rắn truyền thống. Phương pháp gốm cổ điển đòi hỏi quá trình thiêu kết kéo dài ở dải nhiệt độ khắc nghiệt từ $1300^\circ\text{C}$ đến $1600^\circ\text{C}$, dẫn đến sự phân bố không đồng nhất, xuất hiện nhiều pha trung gian không mong muốn và làm thô hóa kích thước hạt tinh thể, trực tiếp làm suy giảm tính chất cơ điện môi. Hơn nữa, việc kiểm soát cơ chế khuếch tán cation ngược chiều, sự sai lệch hợp thức tinh thể dạng $\text{Ln}{2+x}\text{Ti}{2-x}\text{O}{7\pm x/2}$ và vai trò biến tính của vi cấu trúc $\text{Ln}_2\text{Ti}_2\text{O}_7$ khi đóng vai trò phụ gia pha tạp trong nền gốm điện môi $\text{BaTiO}_3$ chưa từng được xây dựng một cách hoàn chỉnh và mang tính hệ thống.

Luận án thiết lập hệ thống 4 câu hỏi nghiên cứu (RQ) và 4 giả thuyết khoa học (H) cốt lõi:

  1. RQ1: Bản chất tương tác bề mặt và cơ chế hóa học kiểm soát quá trình tạo pha $\text{La}_2\text{Ti}_2\text{O}_7$ khi thay đổi trạng thái phân tán của các chất phản ứng (pha rắn - lỏng, rắn - rắn và lỏng - lỏng) là gì?
    • H1: Trạng thái đồng kết tủa lỏng - lỏng tạo phức hidroxo đồng nhất $\text{La}_2[\text{TiO}_2(\text{OH})_2]_3$ sẽ hạ thấp năng lượng hoạt hóa quá trình kết tinh pha pyroclo $\text{La}_2\text{Ti}_2\text{O}_7$ xuống dưới $900^\circ\text{C}$ so với phản ứng oxit khô.
  2. RQ2: Vai trò của các tác nhân kết tủa ($\text{OH}^-$, $\text{C}_2\text{O}_4^{2-}$, $\text{CO}_3^{2-}$) ảnh hưởng như thế nào đến sự hình thành tiền chất phức titanyloxalat đất hiếm và động học chuyển pha nhiệt?
    • H2: Sự hình thành anion phức chelate $[\text{TiO}(\text{C}_2\text{O}_4)_2]^{2-}$ phối vị với cation $\text{Ln}^{3+}$ tạo ra tiền chất phân tử đồng nhất, loại bỏ hoàn toàn oxit tự do sau khi nhiệt phân ở $800^\circ\text{C} - 1000^\circ\text{C}$.
  3. RQ3: Quy luật biến thiên cấu trúc mạng tinh thể (từ biến thể đơn tà sang lập phương tâm mặt Fd3m) của chuỗi $\text{Ln}_2\text{Ti}2\text{O}7$ phụ thuộc vào tỷ lệ bán kính ion $r{\text{Ln}^{3+}}/r{\text{Ti}^{4+}}$ diễn ra theo cơ chế nào?
    • H3: Sự suy giảm bán kính cation đất hiếm từ $\text{La}^{3+}$ đến $\text{Y}^{3+}$ quyết định mức độ biến dạng đối xứng của bát diện $[\text{TiO}_6]$, chi phối trực tiếp độ thẩm điện môi ($\varepsilon$) và tổn thất điện môi ($\tan\delta$).
  4. RQ4: Phụ gia dititanat đất hiếm $\text{Ln}_2\text{Ti}_2\text{O}_7$ ảnh hưởng như thế nào đến động học thiêu kết, sự dịch chuyển điểm chuyển pha Curie ($T_c$) và độ bền điện môi của gốm peropskit $\text{BaTiO}_3$?
    • H4: Việc thay thế dị hóa trị $\text{Ba}^{2+}$ bằng $\text{Ln}^{3+}$ tạo ra các lỗ trống cation trong mạng peropskit, làm tăng độ phân cực mạng và cải thiện vượt bậc hằng số điện môi tại dải nhiệt độ phòng.

Khung lý thuyết của công trình tích hợp: Lý thuyết khuếch tán pha rắn Jander ($[1 - (1 - x/100)^{1/3}]^2 = kt$), Hóa học phối trí tiền chất cơ kim/phức chất vô cơ, Tinh thể học mạng Pyroclo - Peropskit và Lý thuyết phân cực sắt điện Devonshire.

Về quy mô và ý nghĩa, luận án thực hiện nghiên cứu thực nghiệm toàn diện trên 6 nguyên tố đất hiếm đại diện ($\text{La, Pr, Nd, Gd, Ho, Y}$), khảo sát xử lý nhiệt từ $100^\circ\text{C}$ đến $1600^\circ\text{C}$, ép định hình áp lực cao $1 - 5\text{ tấn/cm}^2$, tạo tiền đề khoa học vững chắc nhằm làm chủ công nghệ chế tạo vật liệu gốm kỹ thuật điện cao cấp từ nguồn tài nguyên khoáng sản sa khoáng titan (rutin, ilmenit) và quặng đất hiếm dồi dào của Việt Nam.

Literature Review và Positioning

Nghiên cứu về vật liệu titanat bắt đầu bùng nổ từ thập niên 1940 khi cấu trúc peropskit của $\text{BaTiO}_3$ được chứng minh có tính sắt điện vượt trội tại Liên Xô, Đức, Mỹ và Nhật Bản. Luồng nghiên cứu thứ nhất tập trung vào việc biến tính mạng tinh thể $\text{BaTiO}_3$ bằng cách thay thế vị trí ion $\text{Ba}^{2+}$ bằng các cation $\text{Pb}^{2+}, \text{Ca}^{2+}, \text{Sr}^{2+}, \text{Ln}^{3+}$ hoặc thế vị trí $\text{Ti}^{4+}$ bằng $\text{Sn}^{4+}, \text{Hf}^{4+}, \text{Zr}^{4+}$ nhằm điều khiển nhiệt độ Curie ($T_c$) và giảm thiểu dòng rò (Jaffe et al., 1971; Subbarao, 1962). Luồng nghiên cứu thứ hai, khởi xướng bởi MacChesney et al. (1962), tập trung xác lập giản đồ trạng thái hệ hai cấu tử $\text{La}_2\text{O}_3 - \text{TiO}_2$ trong khoảng nhiệt độ $1300^\circ\text{C} - 1800^\circ\text{C}$, phát hiện ba hợp chất hóa học cơ bản gồm $\text{La}_2\text{TiO}_5$ (nóng chảy tương hợp tại $1700 \pm 10^\circ\text{C}$), $\text{La}_2\text{Ti}_2\text{O}_7$ (nóng chảy tương hợp tại $1790 \pm 10^\circ\text{C}$) và $\text{La}_4\text{Ti}9\text{O}{24}$ (nóng chảy không tương hợp tại $1455 \pm 5^\circ\text{C}$).

                             [Trường phái Tổng hợp Pha rắn Cổ điển]
                               (MacChesney, 1962; Butnikov, 1965)
                               - Nhiệt độ nung: 1300°C - 1600°C
                               - Nhược điểm: Đa pha, hạt thô, sai lệch hợp thức
                             [Trường phái Hóa học Tiền chất Mềm]
                               (Limar et al., 1970; Gopalakrishnamurthy, 1977)
                               - Đồng kết tủa hydroxit, sol-gel alkoxide
                               - Titanyloxalat kim loại BaTiO(C2O4)2

Trong y văn tồn tại hai cuộc tranh luận học thuật sâu sắc:

  • Tranh luận 1 (Nhiệt độ tổng hợp và độ tinh khiết pha): Trường phái cổ điển cho rằng phản ứng giữa các oxit rắn trơ chỉ có thể diễn ra thông qua quá trình khuếch tán ranh giới hạt ở nhiệt độ trên $1300^\circ\text{C}$. Ngược lại, Limar et al. (1975) và Sych et al. (1973) chứng minh rằng phương pháp đồng kết tủa từ muối vô cơ có thể tạo ra mầm tinh thể ở dải nhiệt độ $800^\circ\text{C} - 900^\circ\text{C}$, song lại gặp tranh cãi về khả năng kiểm soát sự kết tủa phân đoạn do chênh lệch pH kết tủa giữa $\text{Ti}^{4+}$ ($\text{pH} = 3 - 4$) và $\text{Ln}^{3+}$ ($\text{pH} = 8 - 10$).
  • Tranh luận 2 (Cấu trúc mạng Pyroclo đối xứng vs. Đơn tà biến dạng): Tiêu chuẩn bán kính ion của Roth (1956) và Brixner (1964) chỉ rõ chỉ những dititanat đất hiếm thỏa mãn tỷ lệ $r_{\text{Ln}^{3+}}/r_{\text{Ti}^{4+}} < 1{,}5$ mới kết tinh ở mạng lập phương tâm mặt Fd3m hoàn chỉnh ($\text{Sm} \to \text{Lu}, \text{Y}$), trong khi các đất hiếm nhẹ ($\text{La} \to \text{Nd}$) tạo cấu trúc đơn tà giả pyroclo phân lớp. Tuy nhiên, tính chất sắt điện của pha đơn tà này bị đánh giá mâu thuẫn giữa các nghiên cứu của Karyakina (1981) và Vandenborre (1983).

Luận án định vị nghiên cứu thông qua việc giải quyết triệt để sự bất đồng vị thế kết tủa, làm chủ động học phản ứng phân hủy phức chất đồng kết tủa và phức chất oxalat, so sánh trực diện với công trình nuôi đơn tinh thể nhiệt độ cao của Viện Hàn lâm Khoa học Liên Xô và phương pháp tổng hợp titanyloxalat của Gopalakrishnamurthy et al. (1977), từ đó xác lập con đường tổng hợp pha tinh khiết $\text{Ln}_2\text{Ti}_2\text{O}_7$ ở nhiệt độ tối ưu.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Công trình mang lại 4 đóng góp đột phá đối với lý thuyết tinh thể học vô cơ và hóa lý chất rắn:

  1. Mở rộng mô hình khuếch tán chất rắn Jander cho hệ oxit phức tạp: Luận án chứng minh rằng trong quá trình tổng hợp $\text{La}_2\text{Ti}_2\text{O}_7$, ion $\text{Ti}^{4+}$ ($r = 0{,}64\text{ \AA}$) với bán kính nhỏ hơn nhiều so với $\text{La}^{3+}$ ($r = 1{,}06\text{ \AA}$) đóng vai trò là cấu tử linh động khuếch tán bề mặt qua lớp sản phẩm phản ứng. Giai đoạn đầu phản ứng chịu sự kiểm soát của động học bề mặt, trong khi giai đoạn sau chuyển dịch hoàn toàn sang vùng khuếch tán ranh giới hạt tuân theo phương trình: $$[1 - (1 - x/100)^{1/3}]^2 = \frac{2Dt}{r^2} = k't$$
  2. Xác lập cơ chế hình thành liên kết phân tử trong pha đồng kết tủa: Khẳng định sản phẩm đồng kết tủa từ dung dịch $[\text{La(NO}_3\text{)}_5]^{2-}$ và $[\text{TiCl}_6]^{2-}$ bằng $\text{NH}_4\text{OH}$ không phải là hỗn hợp cơ học của hai hydroxit $\text{La(OH)}_3$ và $\text{Ti(OH)}_4$, mà là hợp chất phối vị đồng nhất $\text{La}_2[\text{TiO}_2(\text{OH})_2]_3 \cdot n\text{H}_2\text{O}$, trong đó đã tồn tại sẵn cầu nối liên kết $\text{La}-\text{O}-\text{Ti}$.
  3. Phát triển lý thuyết khuyết tật mạng Peropskit pha tạp cation dị hóa trị: Khi đưa $\text{Ln}_2\text{Ti}2\text{O}7$ vào nền $\text{BaTiO}3$, ba cation $\text{Ba}^{2+}$ bị thay thế bởi hai cation $\text{Ln}^{3+}$, để lại một lỗ trống cation vị trí A ($V{\text{Ba}}''$) nhằm đảm bảo cân bằng điện tích: $$3\text{Ba}^{2+} \xrightarrow{\text{Ln}^{3+}} 2\text{Ln}{\text{Ba}}^\bullet + V{\text{Ba}}''$$ Sự xuất hiện của các lỗ trống bất đối xứng làm tăng cường độ dịch chuyển của ion $\text{Ti}^{4+}$ trong bát diện $[\text{TiO}_6]$, nâng cao độ phân cực tự nhiên của vật liệu.
  4. Làm sáng tỏ sự phụ thuộc của cấu trúc mạng Pyroclo vào sự co rút Lanthanit: Xác định ranh giới chuyển dịch cấu trúc từ đơn tà ($a=7{,}8\text{ \AA}, b=5{,}54\text{ \AA}, c=13{,}01\text{ \AA}, \beta=98^\circ 37'$) sang lập phương tâm mặt khi tỷ số bán kính ion giảm dần dọc theo dãy nguyên tố đất hiếm.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp bốn trục lý thuyết: Lý thuyết cân bằng hóa học dung dịch phức chất, Lý thuyết phân tích nhiệt vi sai (DTA/TG), Tinh thể học nhiễu xạ tia X (XRD) và Lý thuyết điện môi chất rắn.

Các mệnh đề khoa học được xác lập:

  • Mệnh đề P1: Tốc độ tạo mầm định hướng pha sản phẩm phụ thuộc vào mức độ tương đồng thông số mạng giữa pha nền và mầm kết tinh (sai lệch hằng số mạng $\Delta a/a < 15%$).
  • Mệnh đề P2: Trật tự nạp liệu trong quá trình kết tủa quyết định sự đồng nhất pha; việc rót ngược hỗn hợp muối kim loại vào dung dịch kiềm dư triệt tiêu sự phân đoạn kết tủa của $\text{Ti(OH)}_4$ và $\text{La(OH)}_3$.
  • Mệnh đề P3: Hiệu ứng tỏa nhiệt sắc nét trên giản đồ DTA ở nhiệt độ $799^\circ\text{C}$ đánh dấu sự chuyển biến từ pha vô định hình sang pha trung gian metatitanat $\text{La}_2\text{Ti}_3\text{O}_9$ trước khi tái tổ hợp thành dititanat đơn pha.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ thế giới quan thực nghiệm chuẩn xác (Positivism), kết hợp chặt chẽ giữa tổng hợp hóa học ướt, phân tích hóa lý cấu trúc và đo lường thông số vật lý - điện môi. Thiết kế nghiên cứu gồm 5 quy trình điều chế mẫu đối chứng song song nhằm đánh giá tác động của trạng thái tương tác pha:

  • Mẫu $M_1$ (Rắn - Rắn khô): Nghiền cơ học hỗn hợp $\text{La}_2\text{O}_3 + 2\text{TiO}_2$ theo tỉ lệ hợp thức trong cối mã não liên tục 12 giờ.
  • Mẫu $M_2$ (Rắn - Lỏng): Phân tán bột rắn $\text{TiO}_2$ (dạng anata) vào dung dịch $\text{La(NO}_3\text{)}_3$ $0{,}1\text{M}$, sau đó kết tủa phủ bề mặt $\text{La(OH)}_3$ bằng $\text{NH}_4\text{OH}$ $2\text{M}$ tại $\text{pH} = 9$.
  • Mẫu $M_3$ (Rắn - Lỏng đảo): Phân tán bột rắn $\text{La}_2\text{O}_3$ vào dung dịch $\text{H}_2[\text{TiCl}_6]$ $0{,}01\text{M}$ (sau khi đã trung hòa về $\text{pH} = 1$), kết tủa phủ $\text{Ti(OH)}_4$ bằng $\text{NH}_4\text{OH}$ tại $\text{pH} = 6 - 7$.
  • Mẫu $M_4$ (Rắn - Rắn hydroxit ẩm): Trộn cơ học hỗn hợp hai pha rắn hydroxit riêng lẻ $\text{La(OH)}_3$ và $\text{Ti(OH)}_4$ mới kết tủa trong cối mã não 12 giờ.
  • Mẫu $M_5$ (Lỏng - Lỏng đồng kết tủa): Đồng kết tủa đồng thời dung dịch $[\text{La(NO}_3\text{)}_5]^{2-}$ $0{,}1\text{M}$ và $[\text{TiCl}_6]^{2-}$ $0{,}01\text{M}$ bằng cách nhỏ giọt đồng thời vào dung dịch $\text{NH}_4\text{OH}$ $2\text{M}$ khuấy từ liên tục ở $\text{pH} = 9$.

Quy trình nghiên cứu rigorous

Quy trình chuẩn bị mẫu và phân tích hóa nghiệm được kiểm soát nghiêm ngặt:

  1. Chuẩn hóa nồng độ dung dịch gốc:
    • Dung dịch EDTA $10^{-1}\text{M}$ được chuẩn độ thể tích bằng dung dịch chuẩn $\text{MgSO}_4$ $0{,}1\text{N}$, chỉ thị Eriocrom T đen trong đệm $\text{NH}_4\text{Cl} + \text{NH}_4\text{OH}$ ($\text{pH} = 10$) ở $60^\circ\text{C} - 70^\circ\text{C}$.
    • Dung dịch muối đất hiếm ($\text{Ln}^{3+}$) điều chế từ oxit có độ sạch $99{,}0% - 99{,}9%$, hòa tan trong $\text{HNO}_3$ hoặc $\text{HCl}$ tinh khiết phân tích (PA). Nồng độ $\text{Ln}^{3+}$ xác định bằng chuẩn độ trực tiếp bằng EDTA với chỉ thị Arsenazo III ở các giá trị pH nghiêm ngặt: đất hiếm nhẹ ($\text{pH} = 4{,}2$), đất hiếm trung gian ($\text{pH} = 4{,}0$) và đất hiếm nặng ($\text{pH} = 3{,}8$), quan sát điểm chuyển màu từ xanh sang đỏ nho.
    • Dung dịch $\text{TiCl}_4$ được pha chế chống thủy phân bằng cách nhỏ từng giọt vào $\text{HCl}$ đặc ngâm trong bể đá lạnh tạo phức $\text{H}_2[\text{TiCl}_6]$. Nồng độ titan được kiểm tra chéo bằng hai phương pháp: phương pháp phân tích trọng lượng (nung kết tủa $\text{Ti(OH)}_4$ tại $800^\circ\text{C}$ tạo $\text{TiO}_2$) và phương pháp đo quang tạo phức vàng $\text{H}_2[\text{TiO}_2(\text{SO}_4)_2]$ với $\text{H}_2\text{O}_2$ trong $\text{H}_2\text{SO}_4$ $10%$ tại bước sóng $\lambda = 350\text{ nm}$.
  2. Quy trình ép tạo hình và thiêu kết: Bột gốm sau khi phân hủy nhiệt được nghiền mịn, phối trộn chất kết dính (parafin/dầu thông) và ép thủy lực trên máy Nitrols 20063 ở áp suất cao $1 - 5\text{ tấn/cm}^2$, sau đó thiêu kết trong lò nung điện trở theo chu trình nhiệt được lập trình chính xác.

Data và phân tích

Hệ thống thiết bị đo lường hiện đại đảm bảo độ nhạy và tính tái lập cao:

  • Phân tích nhiệt vi sai và khối lượng: Ghi trên máy Mettler TA-HE-20 (Thụy Sĩ) với tốc độ gia nhiệt $10^\circ\text{C/phút}$, chất chuẩn đối chiếu $\alpha\text{-Al}_2\text{O}_3$, môi trường không khí đến $1000^\circ\text{C}$. Độ nhạy cân nhiệt đạt mức microgram ($10^{-6}\text{ g}$).
  • Nhiễu xạ tia X (XRD): Đo trên hệ máy YPC sử dụng ống phát tia X catot Fe ($Fe\text{-}K_\alpha$, $50\text{ nm}$).
  • Hình thái học bề mặt: Ảnh hiển vi điện tử (SEM) ghi lại sự biến đổi kích thước hạt với độ phóng đại đồng nhất $5000\text{ lần}$.
  • Đo pH: Thiết bị Philips PW-9409 với điện cực thủy tinh kết hợp calomel, độ chính xác $\pm 0{,}01\text{ pH}$.
  • Thông số điện môi và sắt điện: Hằng số điện môi ($\varepsilon$), điện trở suất ($\rho$), tổn thất điện môi ($\tan\delta$) và nhiệt độ Curie ($T_c$) được xác định trên hệ cầu đo trở kháng RLC (Hà Lan).

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Sự ưu việt vượt trội của tiền chất đồng kết tủa $M_5$ trong việc hạ nhiệt độ kết tinh: Phân tích nhiệt vi sai (DTA-TG) cho thấy mẫu đồng kết tủa $M_5$ thể hiện một hiệu ứng phát nhiệt cực kỳ mạnh mẽ và sắc nét tại $799^\circ\text{C}$ mà không đi kèm sự giảm khối lượng trên đường TG. Điều này chứng minh sự hình thành tức thời của mạng tinh thể titanat mới từ phức chất vô định hình $\text{La}_2[\text{TiO}_2(\text{OH})_2]_3 \cdot n\text{H}_2\text{O}$, hoàn thành phản ứng tạo pha $\text{La}_2\text{Ti}_2\text{O}_7$ tinh khiết tại nhiệt độ thấp hơn $500^\circ\text{C} - 600^\circ\text{C}$ so với phương pháp pha rắn cổ điển $M_1$.
  2. Khám phá pha trung gian Metatitanat $\text{La}_2\text{Ti}_3\text{O}_9$: Khác với các mẫu hỗn hợp cơ học $M_4$ (vốn chỉ xuất hiện các pic thu nhiệt mất nước tại $105^\circ\text{C}, 360^\circ\text{C}, 458^\circ\text{C}$ và $710^\circ\text{C}$ tương ứng với sự phân hủy riêng rẽ của từng hydroxit), quá trình nhiệt phân của $M_5$ đi qua trạng thái trung gian có cấu trúc peropskit thiếu hụt cation $\text{La}_2\text{Ti}_3\text{O}_9$ tại $799^\circ\text{C}$ trước khi tái sắp xếp hoàn toàn thành dititanat pyroclo bền vững ở nhiệt độ trên $800^\circ\text{C}$: $$\text{La}_2[\text{TiO}_2(\text{OH})_2]_3 \cdot 3\text{TiO}_2 \xrightarrow{152^\circ\text{C}} \text{La}_2(\text{OH})_3 \xrightarrow{505^\circ\text{C}} \text{La}_2\text{O}_3 \cdot 3\text{TiO}_2 \xrightarrow{799^\circ\text{C}} \text{La}_2\text{Ti}_3\text{O}_9 \xrightarrow{>800^\circ\text{C}} \text{La}_2\text{Ti}_2\text{O}_7 + \text{TiO}_2$$
  3. Hiệu ứng bao bọc bề mặt trong tương tác rắn - lỏng ($M_2$ và $M_3$): Ảnh hiển vi điện tử SEM ($5000\times$) xác nhận hạt $\text{TiO}_2$ anata có kích thước ban đầu mịn hơn nhiều so với $\text{La}_2\text{O}_3$. Khi phân tán $\text{TiO}_2$ vào dung dịch muối lantan rồi kết tủa $\text{La(OH)}_3$ ($M_2$), các lớp hydroxit bao bọc kín bề mặt hạt $\text{TiO}_2$, làm tăng diện tích tiếp xúc phân tử. Giản đồ DTA của $M_2$ ghi nhận 3 hiệu ứng thu nhiệt tại $113^\circ\text{C}$ (mất nước hấp phụ), $390^\circ\text{C}$ (phân hủy $\text{La(OH)}_3 \to \text{LaO(OH)}$) và $710^\circ\text{C}$ (tạo oxit $\text{La}_2\text{O}_3$). Đối với mẫu $M_3$, do môi trường axit mạnh hòa tan một phần $\text{La}_2\text{O}_3$, xuất hiện một pic tỏa nhiệt nhỏ tại $743^\circ\text{C}$ báo hiệu sự tạo pha sớm cục bộ.
  4. Cơ chế tạo phức chelate Titanyloxalat đơn pha: Trong môi trường axit $1 < \text{pH} < 5$, ion $\text{Ti}^{4+}$ tạo phức anion bền $[\text{TiO}(\text{C}_2\text{O}_4)_2]^{2-}$. Khi kết hợp với muối đất hiếm hình thành muối kép titanyloxalat kết tinh mịn $\text{Ln}_2[\text{TiO}(\text{C}_2\text{O}_4)_2]_3 \cdot n\text{H}_2\text{O}$. Khi nung phân hủy ở $650^\circ\text{C} - 800^\circ\text{C}$, tiền chất này giải phóng trực tiếp $\text{CO}_2, \text{CO}$ và chuyển hóa thẳng thành gốm $\text{Ln}_2\text{Ti}_2\text{O}_7$ đơn pha, loại bỏ hoàn toàn hiện tượng lẫn oxit tự do.
  5. Quy luật biến tính gốm điện môi $\text{BaTiO}_3$ bằng phụ gia $\text{Ln}_2\text{Ti}_2\text{O}_7$: Pha tạp một hàm lượng tối ưu $\text{Ln}_2\text{Ti}_2\text{O}_7$ ($0{,}5 - 2{,}0\text{ mol}%$) vào nền $\text{BaTiO}_3$ làm dịch chuyển điểm chuyển pha Curie ($T_c$) về gần nhiệt độ phòng, ức chế sự phát triển thô của hạt tinh thể trong quá trình thiêu kết (tạo vi cấu trúc hạt mịn đồng nhất $< 1\text{ }\mu\text{m}$), nâng cao hằng số điện môi $\varepsilon$ lên dải $10^3 - 10^4$ và giảm mạnh tổn thất điện môi $\tan\delta$. Hiệu ứng cải thiện thể hiện rõ nét nhất theo thứ tự bán kính ion từ $\text{La}^{3+}$ đến $\text{Y}^{3+}$.
Mẫu tổng hợp Trạng thái tiếp xúc ban đầu Pic DTA đặc trưng Nhiệt độ hình thành pha $\text{La}_2\text{Ti}_2\text{O}_7$ Đặc điểm sản phẩm XRD
$M_1$ Rắn - Rắn ($\text{La}_2\text{O}_3 + \text{TiO}_2$) Không có pic tỏa nhiệt thấp $> 1300^\circ\text{C}$ (nung 12h) Đa pha, lẫn $\text{La}_2\text{TiO}_5$, $\text{TiO}_2$
$M_2$ Rắn - Lỏng ($\text{TiO}_2\text{ rắn} + \text{La}^{3+}$) Thu nhiệt: $113, 390, 710^\circ\text{C}$ $1100^\circ\text{C} - 1200^\circ\text{C}$ Gần đơn pha, còn vết $\text{TiO}_2$
$M_3$ Rắn - Lỏng ($\text{La}_2\text{O}_3\text{ rắn} + \text{Ti}^{4+}$) Tỏa nhiệt nhỏ: $743^\circ\text{C}$ $1100^\circ\text{C}$ Đa pha do hòa tan không đều
$M_4$ Rắn - Rắn Hydroxit riêng rẽ Thu nhiệt: $105, 360, 458, 710^\circ\text{C}$ $1000^\circ\text{C} - 1100^\circ\text{C}$ Hỗn hợp hai oxit phân tán
$M_5$ Lỏng - Lỏng (Đồng kết tủa) Tỏa nhiệt mạnh: $799^\circ\text{C}$ $\mathbf{800^\circ\text{C} - 900^\circ\text{C}}$ Đơn pha Pyroclo hoàn chỉnh

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp bằng chứng thực nghiệm khẳng định cơ chế chuyển hóa pha từ tiền chất phối vị sang mạng pyroclo thông qua cấu trúc trung gian peropskit thiếu hụt cation, mở rộng hiểu biết về nhiệt động học pha oxit phức hợp.
  • Về mặt phương pháp luận: Xây dựng quy trình chuẩn hóa từ khâu khống chế pH kết tủa, kiểm soát trạng thái thủy phân của $\text{TiCl}_4$ đến xử lý nhiệt phân DTA/TG, có thể áp dụng cho toàn bộ họ vật liệu oxit phức hợp chứa titan và các kim loại chuyển tiếp khác.
  • Về mặt thực tiễn và công nghệ: Hạ thấp nhiệt độ thiêu kết gốm kỹ thuật điện từ $1500^\circ\text{C}$ xuống dải $900^\circ\text{C} - 1100^\circ\text{C}$, giúp tiết kiệm trên $40%$ năng lượng tiêu thụ trong lò nung công nghiệp, kéo dài tuổi thọ thiết bị nung và mở đường cho công nghệ sản xuất tụ điện gốm nhiều lớp (MLCC) sử dụng điện cực kim loại cơ bản giá thành thấp thay cho platin/paladi.
  • Về mặt chính sách khai thác tài nguyên: Đặt nền móng kỹ thuật trực tiếp cho chiến lược chế biến sâu nguồn quặng sa khoáng titan và đất hiếm tại Việt Nam, nâng cao giá trị thương phẩm xuất khẩu từ dạng tinh quặng thô sang vật liệu chức năng tinh chế.

Limitations và Future Research

Luận án thẳng thắn thừa nhận 4 giới hạn nghiên cứu:

  1. Giới hạn quan trắc cấu trúc in-situ: Chưa thực hiện được phân tích nhiễu xạ tia X tại nhiệt độ cao (High-temperature in-situ XRD) trong thời gian thực tại thời điểm $799^\circ\text{C}$ để bắt trọn chu kỳ tồn tại ngắn của pha trung gian $\text{La}_2\text{Ti}_3\text{O}_9$.
  2. Đo lường tính chất định hướng trên đơn tinh thể: Các phép đo hằng số điện môi và tính chất áp điện chủ yếu thực hiện trên mẫu gốm đa tinh thể đa hướng; chưa thực hiện đo đầy đủ tenxơ áp điện ($d_{33}, d_{31}$) trên các trục định hướng của đơn tinh thể nuôi cấy nhiệt độ cao.
  3. Kiểm soát khí quyển thiêu kết nâng cao: Quá trình thiêu kết khảo sát chủ yếu trong khí quyển không khí tiêu chuẩn; chưa mở rộng đánh giá định lượng ảnh hưởng của áp suất riêng phần oxy ($P_{\text{O}_2}$) và môi trường khí khử ($\text{N}_2/\text{H}2$) đến nồng độ khuyết tật oxy ($V{\text{O}}^{\bullet\bullet}$).
  4. Nghiên cứu độ bền mỏi và suy giảm điện môi (Aging test): Chưa thực hiện chuỗi đo kiểm tra độ suy giảm hằng số điện môi dưới điện trường xoay chiều cao trong thời gian dài ($> 1000\text{ giờ}$).

Chương trình nghiên cứu tương lai định hướng 4 trọng tâm:

  1. Ứng dụng kỹ thuật nhiễu xạ tia X nguồn bức xạ Synchrotron và phổ hấp thụ tia X (XANES/EXAFS) để khảo sát trật tự cục bộ xung quanh bát diện $[\text{TiO}_6]$.
  2. Mở rộng chế tạo màng mỏng $\text{Ln}_2\text{Ti}_2\text{O}_7$ bằng phương pháp sol-gel spin-coating và lắng đọng xung laser (PLD) phục vụ tích hợp vi mạch bán dẫn.
  3. Khảo sát chi tiết tính chất dẫn ion oxy của mạng pyroclo $\text{Ln}_2\text{Ti}_2\text{O}_7$ ứng dụng làm chất điện phân rắn cho pin nhiên liệu oxit rắn (SOFC).
  4. Tính toán mô phỏng hóa học lượng tử theo thuyết hàm mật độ (DFT) để dự đoán chính xác cấu trúc vùng năng lượng và phân bố mật độ điện tích dưới các mức pha tạp khác nhau.

Tác động và ảnh hưởng

  • Ảnh hưởng học thuật: Thiết lập khung dữ liệu đối chuẩn hoàn chỉnh về động học phân hủy nhiệt và thông số mạng tinh thể của chuỗi titanat đất hiếm $\text{Ln}_2\text{Ti}_2\text{O}_7$, tạo nguồn trích dẫn nền tảng cho các nghiên cứu tiếp theo về vật liệu gốm áp điện và điện môi cao tần.
  • Chuyển đổi công nghiệp: Cung cấp bí quyết công nghệ (know-how) cho các nhà máy sản xuất linh kiện điện tử, gốm sứ cách điện cao thế và vật liệu áp điện trong nước, phục vụ trực tiếp ngành công nghiệp chế tạo tụ điện gốm, cảm biến áp điện và đầu dò siêu âm.
  • Đóng góp kinh tế - xã hội: Góp phần hiện thực hóa định hướng công nghiệp hóa ngành khai khoáng hóa chất, thúc đẩy chuỗi giá trị chế biến tài nguyên khoáng sản đất hiếm miền Bắc và sa khoáng titan ven biển miền Trung Việt Nam.
  • Giá trị quốc tế: Kết nối dữ liệu thực nghiệm về hệ gốm pyroclo đất hiếm vào ngân hàng dữ liệu tinh thể học và giản đồ pha quốc tế, nâng cao vị thế học thuật của ngành hóa học vật liệu Việt Nam trên trường quốc tế.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giảng viên Hóa học Vô cơ / Khoa học Vật liệu: Thụ hưởng phương pháp luận tổng hợp hóa học ướt chuẩn mực, hệ thống dữ liệu nhiệt phân vi sai DTA/TG và mô hình tính toán động học Jander chính xác.
  • Kỹ sư R&D tại các doanh nghiệp vi điện tử và linh kiện gốm sứ: Ứng dụng trực tiếp quy trình tổng hợp tiền chất đồng kết tủa và phức titanyloxalat để hạ nhiệt độ thiêu kết, nâng cao chất lượng sản phẩm tụ điện và cảm biến.
  • Các viện nghiên cứu địa chất, luyện kim và chế biến khoáng sản: Sử dụng các kết quả nghiên cứu làm cơ sở công nghệ để xây dựng dự án tinh chế quặng ilmenit, rutin thành $\text{TiO}_2$ quang học và chiết tách oxit đất hiếm độ sạch cao.
  • Các cơ quan quản lý và hoạch định chính sách khoa học công nghệ: Có thêm luận cứ khoa học vững chắc để phê duyệt các chương trình trọng điểm quốc gia về phát triển vật liệu tiên tiến từ nguồn tài nguyên chiến lược.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của công trình là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc xác lập cơ chế phản ứng tạo pha thông qua hợp chất phối vị đồng nhất $\text{La}_2[\text{TiO}_2(\text{OH})_2]_3 \cdot n\text{H}_2\text{O}$ trong phương pháp đồng kết tủa lỏng - lỏng, mở rộng thuyết tạo mầm định hướng và mô hình khuếch tán chất rắn Jander ($[1-(1-x/100)^{1/3}]^2 = k't$). Luận án chứng minh rằng việc thiết lập sẵn cầu liên kết $\text{La}-\text{O}-\text{Ti}$ ngay trong dung dịch triệt tiêu hoàn toàn rào cản khuếch tán cation tầm xa vốn làm chậm phản ứng trong pha rắn cổ điển.

2. Sự đổi mới trong phương pháp luận nghiên cứu khi so sánh với các công trình quốc tế tiền nhiệm?

So với nghiên cứu pha rắn cổ điển của MacChesney et al. (1962) (đòi hỏi nung $1400^\circ\text{C} - 1600^\circ\text{C}$ và tạo sản phẩm đa pha) và phương pháp titanyloxalat của Gopalakrishnamurthy et al. (1977), luận án đã:

  • Chuẩn hóa kỹ thuật nạp liệu "rót ngược" dung dịch muối kim loại vào bể kiềm dư khuấy từ tốc độ cao, khắc phục triệt để khoảng chênh lệch pH kết tủa giữa titan ($\text{pH} = 3 - 4$) và đất hiếm ($\text{pH} = 8 - 10$).
  • Thiết lập hệ thống kiểm soát kép nồng độ dung dịch gốc $\text{TiCl}_4$ bằng phương pháp trọng lượng kết hợp đo quang phổ phức peroxotitanat ở bước sóng $\lambda = 350\text{ nm}$.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và cơ sở dữ liệu chứng minh?

Phát hiện bất ngờ nhất là sự xuất hiện của hiệu ứng phát nhiệt cực đại sắc nét tại $799^\circ\text{C}$ trên giản đồ DTA của mẫu đồng kết tủa $M_5$ hoàn toàn không đi kèm sự hao hụt khối lượng trên đường TG. Dữ liệu này chứng minh phản ứng kết tinh pha rắn giữa các oxit trung gian vừa giải phóng để tạo pha metatitanat $\text{La}_2\text{Ti}_3\text{O}_9$ trước khi chuyển hóa thành pyroclo $\text{La}_2\text{Ti}_2\text{O}_7$, trái ngược hoàn toàn với tiến trình phân hủy 4 nấc thu nhiệt thuần túy của hỗn hợp cơ học hydroxit $M_4$ tại $105^\circ\text{C}, 360^\circ\text{C}, 458^\circ\text{C}$ và $710^\circ\text{C}$.

4. Công trình có cung cấp quy trình tái lập thực nghiệm (Replication Protocol) hoàn chỉnh không?

Luận án cung cấp chi tiết tuyệt đối quy trình thực nghiệm: nồng độ chính xác từng cấu tử ($\text{EDTA } 0{,}1\text{M}$, dung dịch đệm $\text{pH } 3{,}8 - 4{,}2$, $\text{NH}_4\text{OH } 2\text{M}$, $\text{TiCl}_4$ pha trong $\text{HCl}$ đá lạnh), loại chỉ thị màu (Arsenazo III, Eriocrom T đen), thông số thiết bị đo (dòng tia X catot Fe, bước sóng $50\text{ nm}$, độ nhạy cân phân tích nhiệt $10^{-6}\text{ g}$, áp lực ép $1 - 5\text{ tấn/cm}^2$), cho phép bất kỳ phòng thí nghiệm chuyên ngành nào cũng có thể tái lập chính xác kết quả.

5. Lộ trình phát triển nghiên cứu 10 năm tiếp theo được định hình ra sao?

Lộ trình 10 năm tập trung vào 3 giai đoạn:

  • Năm 1 - 3: Hoàn thiện công nghệ chế tạo vật liệu gốm màng mỏng $\text{Ln}_2\text{Ti}_2\text{O}_7$ đa lớp và tối ưu hóa quy trình pha tạp $\text{BaTiO}_3$ quy mô pilot $10 - 50\text{ kg/mẻ}$.
  • Năm 4 - 6: Tích hợp gốm dititanat đất hiếm vào các module tụ điện vi sóng tần số cao và đầu phát sóng siêu âm y tế.
  • Năm 7 - 10: Làm chủ dây chuyền công nghệ khép kín từ khâu chế biến quặng rutin/đất hiếm tinh chế đến sản xuất linh kiện điện tử thụ động đạt tiêu chuẩn công nghiệp quốc tế.

Kết luận

  1. Chuẩn hóa hệ 5 phương pháp chế bị tiền chất: Xác lập bản chất hóa lý và động học phản ứng của các trạng thái phân tán Rắn - Rắn, Rắn - Lỏng và Lỏng - Lỏng trong quá trình tổng hợp gốm dititanat đất hiếm $\text{Ln}_2\text{Ti}_2\text{O}_7$.
  2. Đột phá về điều kiện nhiệt độ tổng hợp: Chứng minh phương pháp đồng kết tủa lỏng - lỏng ($M_5$) và phương pháp phức chất titanyloxalat hạ nhiệt độ tạo pha gốm tinh khiết $\text{La}_2\text{Ti}_2\text{O}_7$ xuống $800^\circ\text{C} - 900^\circ\text{C}$ (so với mức $> 1300^\circ\text{C}$ của phản ứng pha rắn khô), giảm thiểu hoàn toàn pha tạp oxit tự do.
  3. Làm sáng tỏ cơ chế chuyển pha và động học khuếch tán: Xác thực mô hình khuếch tán ion $\text{Ti}^{4+}$ qua lớp sản phẩm theo phương trình Jander và phát hiện sự tồn tại của hợp chất trung gian $\text{La}_2\text{Ti}_3\text{O}_9$ tại $799^\circ\text{C}$.
  4. Xác lập quy luật cấu trúc mạng tinh thể Pyroclo: Khẳng định sự biến thiên đối xứng mạng từ đơn tà biến dạng ($\text{La} \to \text{Nd}$) sang lập phương hoàn chỉnh Fd3m ($\text{Sm} \to \text{Lu}, \text{Y}$) được quyết định bởi tỷ số bán kính ion $r_{\text{Ln}^{3+}}/r_{\text{Ti}^{4+}} < 1{,}5$.
  5. Làm chủ công nghệ biến tính gốm peropskit $\text{BaTiO}_3$: Pha tạp phụ gia $\text{Ln}_2\text{Ti}_2\text{O}7$ với nồng độ thích hợp tạo ra các lỗ trống cation $V{\text{Ba}}''$, kiểm soát kích thước hạt tinh thể mịn màng, làm dịch chuyển điểm Curie và nâng cao độ thẩm điện môi $\varepsilon$ lên dải $10^3 - 10^4$.
  6. Mở ra 3 hướng nghiên cứu ứng dụng chiến lược: Mở đường cho các nghiên cứu chế tạo tụ điện gốm nhiều lớp (MLCC) không chứa chì, màng mỏng điện môi cao tần cho mạch vi dải và vật liệu điện phân rắn dẫn ion oxy phục vụ ngành năng lượng sạch.
