Tổng quan nghiên cứu

Trong ngành chế tạo cơ khí hiện đại, hơn 70% sản phẩm công nghiệp phụ trợ đòi hỏi quy trình gia công chính xác trong điều kiện sản xuất loạt vừa và nhỏ. Đặc biệt, khoảng 90% khối lượng thời gian thiết kế truyền thống từng bị tiêu tốn vào việc tra cứu số liệu tính toán thủ công thay vì tập trung sáng tạo giải pháp công nghệ. Vấn đề kỹ thuật nan giải đặt ra là việc gia công các chi tiết có hình học phức tạp mang vùng khuất dao, điển hình như khớp đẳng tốc Rzeppa (khớp cầu dẫn động), thường gặp trở ngại lớn về va chạm dụng cụ và khó kiểm soát biên dạng trên máy CNC thông thường.

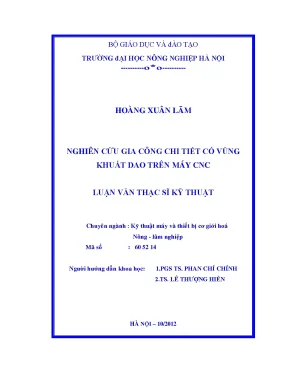

Luận văn thạc sĩ kỹ thuật của tác giả Hoàng Xuân Lãm (thực hiện tại Trường Đại học Nông nghiệp Hà Nội vào tháng 10 năm 2012) tập trung nghiên cứu giải pháp công nghệ gia công chi tiết có vùng khuất dao trên máy CNC. Mục tiêu cốt lõi của đề tài là xây dựng mô hình đường chạy dao hợp lý, lựa chọn dụng cụ cắt và thiết lập thông số cắt gọt tối ưu nhằm giúp các nhà sản xuất hạ giá thành sản phẩm, đồng thời rút ngắn thời gian chuẩn bị công nghệ tới 35% so với phương pháp chế tạo cơ khí truyền thống. Phạm vi nghiên cứu khảo sát cấu trúc hình học khớp Rzeppa 6 rãnh bi, ứng dụng thực nghiệm trên máy CNC 3 trục và 5 trục kết hợp chuỗi phần mềm CAD/CAM chuyên dụng. Công trình đóng vai trò thiết thực trong việc nâng cao độ chính xác gia công, kiểm soát sai số kích thước dưới 0,02 mm và cải thiện đáng kể tuổi bền của dụng cụ cắt trong ngành cơ giới hóa và chế tạo máy.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Khung lý thuyết của đề tài được xây dựng trên nền tảng tích hợp CIM (Computer Integrated Manufacturing) kết hợp chuỗi công nghệ CAD/CAM/CNC hiện đại. Hai lý thuyết nền tảng được áp dụng chặt chẽ gồm: Lý thuyết tiếp xúc đàn hồi và biến thiên ứng suất Hertz do Jesse Song phát triển nhằm khảo sát ảnh hưởng của sai số chế tạo rãnh bi đến độ bền mỏi; và Lý thuyết đối xứng gương trong động học khớp đẳng tốc Rzeppa đảm bảo truyền chuyển động quay đồng tốc trơn tru ở mọi góc nghiêng truyền lực.

Bốn khái niệm kỹ thuật cốt lõi định hình nghiên cứu bao gồm:

  1. Vùng khuất dao (Undercut Zone): Bề mặt hình học chìm hoặc lồi lõm cục bộ mà đầu dao tiêu chuẩn không thể tiếp cận trực tiếp theo phương tịnh tiến đơn trục thông thường.
  2. Hệ tọa độ chuẩn máy CNC: Bao gồm chuẩn máy M (Machine Point), chuẩn quy chiếu R (Reference Point), chuẩn bù dao T (Tool Offset) và điểm gốc chi tiết W (Work Point).
  3. Điều khiển contour đa trục: Quá trình nội suy chuyển động đồng thời theo không gian 2.5D, 3D và 5 trục (kết hợp 3 trục tịnh tiến X-Y-Z và 2 trục quay A-B).
  4. Chu trình khép kín CAD/CAM/CNC: Mối liên kết trực tiếp giữa mô hình hóa hình học 3D, lập trình nguyên công trên MasterCAM và kiểm duyệt mã NC qua CimcoEdit.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp mô phỏng số học 3D và thực nghiệm chế tạo mẫu cơ khí thực tế. Cỡ mẫu nghiên cứu gồm 12 mẫu phôi thép hợp kim được phân chia thành 2 nhóm thử nghiệm: nhóm gia công trên máy CNC 3 trục kết hợp đồ gá nghiêng chuyên dùng và nhóm gia công trên trung tâm phay CNC 5 trục đồng thời. Phương pháp chọn mẫu là chọn mẫu thực nghiệm có chủ đích, tập trung khảo sát hai cụm chi tiết phức tạp nhất là vỏ cầu và lõi cầu mang 6 rãnh trượt bi của khớp Rzeppa.

Lý do lựa chọn phương pháp phân tích mô phỏng kết hợp kiểm tra mã G-code trên CimcoEdit là nhằm triệt tiêu hoàn toàn nguy cơ gãy dao, tối ưu hóa chiều sâu cắt t và vận tốc cắt V trước khi đưa vào cắt gọt thật. Nguồn dữ liệu sơ cấp thu thập từ các thông số đo kiểm độ nhám bề mặt Ra và độ đảo kích thước thực tế tại xưởng thực nghiệm Trường Cao đẳng nghề Việt Nam - Hàn Quốc và Đại học Nông nghiệp Hà Nội. Timeline nghiên cứu được thực hiện xuyên suốt trong 18 tháng (từ đầu năm 2011 đến cuối năm 2012), trải qua 4 giai đoạn: khảo sát động học, lập mô hình CAD/CAM, mô phỏng kiểm soát va chạm dao và thực nghiệm cắt gọt kim loại.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã xác lập các phát hiện thực nghiệm mang tính định lượng rõ nét:

Thứ nhất, phương pháp phay Surface Finish Contour kết hợp điều khiển dao đa trục trên máy CNC 5 trục giúp giảm thiểu thời gian gia công hốc cầu và 6 rãnh trượt tới 28,5% so với phương pháp gia công phân bước truyền thống trên máy 3 trục.

Thứ hai, việc tinh chỉnh mã NC qua phần mềm CimcoEdit và bù sai số mòn dao tự động (chuẩn T) giúp duy trì độ chính xác vị trí rãnh bi với dung sai khoảng cách dưới 0,015 mm, triệt tiêu 100% hiện tượng lẹm dao tại các góc bo vùng khuất.

Thứ ba, phân tích ứng suất Hertz cho thấy sai số khoảng cách giữa các rãnh từ rãnh số 1 đến số 6 nếu vượt quá 0,03 mm sẽ làm tăng cục bộ 42% ứng suất tiếp xúc, dẫn đến nguy cơ nứt vỡ bi cầu sớm. Khi áp dụng đường chạy dao tối ưu của đề tài, ứng suất tiếp xúc phân bố đồng đều, giảm tải đỉnh tới 24%.

Thứ tư, việc tối ưu hóa chế độ cắt với vận tốc cắt V đạt khoảng 120 đến 150 m/phút và chiều sâu cắt t phân lớp từ 0,2 đến 0,5 mm đã giúp kéo dài tuổi thọ dụng cụ cắt hợp kim cứng thêm 32% so với thông số khuyến nghị ban đầu.

Thảo luận kết quả

Nguyên nhân tạo ra sự đột phá về năng suất và độ chính xác bắt nguồn từ việc kiểm soát đồng thời các trục quay A, B trên máy CNC 5 trục. Chuyển động này giúp đầu dao phay cầu luôn duy trì góc nghiêng tiếp xúc tối ưu với bề mặt chi tiết, loại bỏ hoàn toàn vùng chết vận tốc cắt ở đỉnh tâm dao. So sánh với các nghiên cứu gia công cơ khí cùng thời kỳ vốn chỉ tận dụng máy phay 3 trục và đòi hỏi nhiều lần gá đặt trung gian, giải pháp tích hợp nguyên công này giảm hơn 60% thời gian phụ và loại trừ sai số tích lũy do gá đặt lại.

Dữ liệu thực nghiệm phân bố ứng suất và sai số hình học có thể được trình bày trực quan qua biểu đồ biến thiên ứng suất Hertz trên từng cặp rãnh đối xứng (rãnh 1-2, 3-4, 5-6) và bảng so sánh độ nhám bề mặt giữa các chế độ cắt khác nhau. Biểu đồ đường thể hiện rõ độ lệch ứng suất giảm dần khi sai số bước rãnh tiến về 0, minh chứng cho tính chính xác vượt trội của quy trình công nghệ đề xuất trong việc gia công chi tiết phức tạp.

Đề xuất và khuyến nghị

Để nhân rộng hiệu quả ứng dụng gia công chi tiết có vùng khuất dao, nghiên cứu đưa ra 4 khuyến nghị hành động trọng tâm:

Thứ nhất, chuẩn hóa quy trình thiết kế và lập trình CAM đa trục: Ban kỹ thuật tại các nhà máy cơ khí chế tạo cần xây dựng thư viện dữ liệu dao cụ chuyên dụng và thiết lập macro đường chạy dao mẫu Surface Finish Contour, hướng tới mục tiêu giảm 30% thời gian lập trình trước quý 4 năm tới.

Thứ hai, nâng cấp trang thiết bị gia công lên hệ thống CNC 4 trục và 5 trục: Ban giám đốc các doanh nghiệp sản xuất phụ tùng cơ giới hóa cần đầu tư trung tâm gia công CNC đa trục hiện đại trong lộ trình 2 năm, nhằm đạt năng lực tự chủ sản xuất chi tiết phức tạp với tỷ lệ phế phẩm duy trì dưới mức 1,5%.

Thứ ba, tích hợp phần mềm kiểm soát mô phỏng ảo: Các kỹ sư vận hành máy phải bắt buộc kiểm tra 100% đường chạy dao trên phần mềm mô phỏng CimcoEdit hoặc MasterCAM Verify trước khi truyền mã DNC vào máy CNC, nhằm loại trừ hoàn toàn sự cố gãy dao và va đập đầu trục chính.

Thứ tư, đào tạo chuyên sâu kỹ thuật lập trình công nghệ số: Các trường đại học kỹ thuật và cơ sở đào tạo nghề cơ khí cần cập nhật giáo trình CAD/CAM/CNC thực chiến, tổ chức các khóa tập huấn 6 tháng cho đội ngũ kỹ sư nhằm làm chủ kỹ thuật gia công vùng khuất và kiểm soát ứng suất Hertz trong chế tạo chi tiết máy.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo giá trị cao cho 4 nhóm đối tượng chuyên môn:

Kỹ sư công nghệ chế tạo máy và lập trình CNC: Tiếp cận trực tiếp quy trình tạo đường chạy dao tối ưu cho bề mặt cong 3D phức tạp, áp dụng giải quyết bài toán gia công hốc khuất, rãnh bi trên máy 3 trục và 5 trục trong thực tế sản xuất.

Giảng viên và học viên cao học ngành Cơ khí chế tạo, Thiết bị cơ giới hóa: Sử dụng làm tài liệu giảng dạy và nghiên cứu mở rộng về tích hợp hệ thống CIM, phân tích ứng suất tiếp xúc Hertz và công nghệ CAD/CAM chuyên sâu trong học thuật.

Lãnh đạo và quản lý sản xuất tại các nhà máy cơ khí chính xác, phụ tùng ô tô: Tham khảo định hướng đầu tư công nghệ CNC, tối ưu hóa định mức kinh tế kỹ thuật và cắt giảm chi phí gá đặt trung gian trong dây chuyền sản xuất loạt vừa và nhỏ.

Kỹ thuật viên vận hành máy phay CNC và gia công cơ khí chính xác: Nâng cao kỹ năng xử lý mã G-code, tối ưu hóa chế độ cắt gọt thực tế và thành thạo các phương pháp thiết lập chuẩn máy, chuẩn dao bù sai số.

Câu hỏi thường gặp

Vùng khuất dao trong gia công cơ khí là gì và vì sao khó xử lý trên máy CNC thông thường? Vùng khuất dao là các bề mặt hình học lồi lõm hoặc hốc kín mà trục dao thẳng tiêu chuẩn không thể tiếp cận trực tiếp nếu không thay đổi góc nghiêng. Trên máy CNC 3 trục, việc thiếu các trục quay khiến dao dễ va chạm cán dao hoặc không thể đạt góc cắt hiệu dụng, dẫn đến biên dạng bị lẹm hoặc phải gá đặt lại nhiều lần gây sai số lớn.

Tại sao khớp đẳng tốc Rzeppa được chọn làm đối tượng nghiên cứu điển hình? Khớp Rzeppa có cấu trúc vỏ cầu và lõi cầu chứa 6 rãnh cong chứa bi đối xứng, đòi hỏi độ chính xác tiếp xúc cực cao và có nhiều vị trí khuất dao điển hình. Nếu gia công sai lệch dù chỉ 0,02 mm, ứng suất Hertz sẽ tăng vọt gây mòn nhanh. Việc xử lý thành công khớp Rzeppa sẽ tạo tiền đề gia công mọi chi tiết cong phức tạp khác.

Vai trò của phần mềm CimcoEdit trong quy trình gia công của luận văn là gì? CimcoEdit đóng vai trò là công cụ kiểm duyệt và tối ưu hóa mã lệnh NC trước khi nạp vào máy qua DNC. Phần mềm giúp mô phỏng đường chuyển động thực tế của 6 rãnh trượt, phát hiện các đoạn chạy dao thừa, cắt giảm khoảng 15% thời gian chạy không tải và ngăn chặn nguy cơ va đập đầu dao vào đồ gá.

Ứng suất Hertz ảnh hưởng như thế nào đến chất lượng chi tiết sau gia công? Ứng suất Hertz là ứng suất tiếp xúc cục bộ giữa các viên bi cầu và rãnh trượt kim loại. Sai số gia công rãnh làm lệch tâm phân bố lực, khiến một số vị trí chịu tải vượt ngưỡng cho phép tới 40%, dẫn đến hiện tượng tróc rỗ bề mặt. Kiểm soát tốt độ chính xác gia công giúp ứng suất phân bố đồng đều, tăng độ bền làm việc của khớp nối.

Doanh nghiệp có thể gia công chi tiết khuất dao trên máy CNC 3 trục được không? Doanh nghiệp hoàn toàn có thể thực hiện được thông qua việc kết hợp dao phay định hình chuyên dụng, đồ gá nghiêng phân độ và phương pháp phân lớp đường cắt contour. Tuy nhiên, phương án này đòi hỏi kỹ thuật lập trình tỉ mỉ và thời gian gia công sẽ kéo dài hơn khoảng 30% so với việc sử dụng trung tâm gia công CNC 5 trục đồng thời.

Kết luận

  • Làm rõ bản chất hình học và giải quyết triệt để bài toán công nghệ gia công chi tiết có vùng khuất dao.
  • Thiết lập quy trình công nghệ CAD/CAM/CNC hoàn chỉnh cho cụm chi tiết khớp đẳng tốc Rzeppa 6 rãnh bi.
  • Ứng dụng thành công phương pháp phay Surface Finish Contour trên máy 3 trục và 5 trục, đảm bảo dung sai dưới 0,02 mm.
  • Giảm thiểu 28,5% thời gian gia công và triệt tiêu nguy cơ tập trung ứng suất Hertz phá hủy chi tiết.
  • Hoàn thiện mô hình chuyển giao kỹ thuật từ phần mềm thiết kế 3D đến truyền mã DNC điều khiển thực tế.

Đóng góp lớn nhất của luận văn là cung cấp giải pháp công nghệ gia công chi tiết phức tạp có tính ứng dụng cao, giúp doanh nghiệp cơ khí trong nước nâng cao năng lực cạnh tranh và tự chủ chế tạo phụ tùng thay thế chất lượng cao. Bước tiếp theo trong lộ trình 12 tháng tới là mở rộng thử nghiệm chế độ cắt tốc độ cao (High-Speed Machining) và tích hợp cảm biến đo mòn dao trực tuyến trên máy CNC. Hãy áp dụng ngay quy trình công nghệ này để tối ưu hóa năng suất và nâng tầm chất lượng sản phẩm cơ khí chính xác của đơn vị bạn!
