Nghiên cứu định vị tương đối với máy thu GPS một tần số rẻ tiền: Bước đột phá công nghệ trắc địa chi phí thấp

Tóm tắt nghiên cứu (Research Summary)

  • Câu hỏi nghiên cứu chính (Primary Research Question): Liệu có thể khai thác trị đo pha (carrier phase) từ các dòng máy thu và chip GPS một tần số giá rẻ (như Garmin OEM 15L và NV08C) để đạt được độ chính xác định vị tương đối cấp độ centimet (cm) trong công tác trắc địa hay không?
  • Phương pháp tiếp cận cốt lõi (Methodology Snapshot): Đề tài ứng dụng thuật toán Bình sai tuần tự (Sequential Least Squares Adjustment) kết hợp với kỹ thuật giải đa trị số nguyên LAMBDA (Least-squares Ambiguity Decorrelation Adjustment). Nhóm tác giả đã phát triển phần mềm chuyên dụng mang tên PPHC trên nền tảng MATLAB nhằm xử lý trị đo pha $1/2$ bước sóng và nguyên bước sóng cho các đường đáy ngắn ($< 10\text{ km}$).
  • Phát hiện quan trọng (Key Findings): Trong khi các phần mềm thương mại (Leica Geo Office, Topcon Tools, GPSurvey, Ashtech Solution) đều thất bại hoặc cho sai số decimet khi xử lý dữ liệu pha $1/2$ bước sóng từ chip giá rẻ, phần mềm PPHC đã cố định đa trị thành công với tỷ lệ $80 - 95%$ chỉ sau $2 - 10$ epoch. Độ lệch mặt bằng so với kết quả bình sai chuẩn và phần mềm khoa học quốc tế GAMIT/GLOBK chỉ dao động từ vài milimet đến dưới $3.5\text{ cm}$.
  • Ý nghĩa thực tiễn (Implications): Kết quả nghiên cứu chứng minh khả năng thay thế các cặp máy thu hai tần số đắt tiền (hàng chục ngàn USD) bằng các hệ thống chip GPS giá rẻ (dưới 500 USD/cặp) trong các ứng dụng đo lưới khống chế, khảo sát địa hình và quan trắc công trình cự ly ngắn.

Bối cảnh và tầm quan trọng (Context & Significance)

Thực trạng ứng dụng công nghệ định vị vệ tinh

Trong ngành trắc địa và kỹ thuật công trình, định vị vệ tinh GPS độ chính xác cao đóng vai trò then chốt trong công tác xây dựng lưới khống chế, khảo sát địa hình, định vị công trình ngầm và quan trắc biến dạng. Tuy nhiên, rào cản lớn nhất đối với các đơn vị khảo sát tại Việt Nam là chi phí đầu tư thiết bị. Các dòng máy thu GPS hai tần số chất lượng cao (như Leica SR-530, Topcon Legacy, Trimble R3) có giá thành dao động từ $8.000$ đến hơn $20.000\text{ USD}$/cặp, tạo áp lực tài chính rất lớn.

+-------------------------------------------------------------------+
| Phân khúc máy thu GPS & Chi phí đầu tư (Thời điểm nghiên cứu)     |
+-------------------------------------------------------------------+
| Máy thu 2 tần số chính xác cao:   $8.000 - $21.000 USD / cặp      |
| Máy thu 1 tần số trắc địa chuẩn:  $7.000 - $8.700 USD / cặp       |
| Chip OEM / Máy cầm tay giá rẻ:    $20 - $300 USD / module         |
+-------------------------------------------------------------------+

Khoảng trống nghiên cứu (Research Gap)

Các dòng máy thu GPS một tần số cầm tay (Garmin) hoặc chip OEM dân sự (Garmin OEM 15L, NV08C, Skytraq) có giá chỉ từ $20 - $300\text{ USD}$/module. Thông thường, các thiết bị này chỉ được ứng dụng để định vị tuyệt đối bằng trị đo mã (code pseudorange) với sai số lớn từ $5 - 10\text{ m}$.

Mặc dù một số dòng chip OEM có khả năng xuất dữ liệu trị đo pha thô, việc ứng dụng chúng vào trắc địa chính xác gặp phải hai thách thức kỹ thuật lớn:

  1. Dữ liệu pha $1/2$ bước sóng: Nhiều chip GPS giá rẻ (như Garmin OEM 15L) chỉ cung cấp trị đo pha trên $1/2$ bước sóng do thuật toán giải mã phần cứng đơn giản.
  2. Hạn chế của phần mềm thương mại: Các phần mềm thương mại phổ biến được thiết kế mặc định cho trị đo nguyên bước sóng ($1\lambda$), dẫn đến việc giải tham số đa trị (ambiguity resolution) hoàn toàn thất bại hoặc chỉ dừng lại ở nghiệm trôi (float solution) với độ lệch lớn.

Tính cấp thiết và tác động tiềm năng

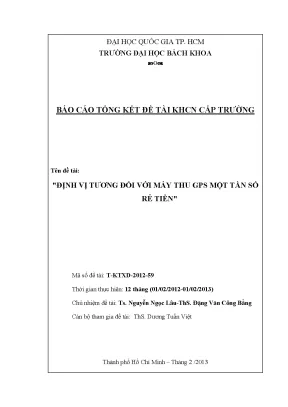

Đề tài nghiên cứu khoa học cấp trường mã số T-KTXD-2012-59 do TS. Nguyễn Ngọc Lâu và ThS. Đặng Văn Công Bằng chủ nhiệm (Bộ môn Địa Tin học, Khoa Kỹ thuật Xây dựng, Trường Đại học Bách khoa – ĐHQG TP.HCM) thực hiện nhằm làm chủ thuật toán xử lý dữ liệu pha chuyên biệt. Nghiên cứu mang tính tiên phong trong việc nội địa hóa phần mềm xử lý GNSS, giúp tối ưu hóa chi phí thiết bị hàng chục lần mà vẫn đảm bảo độ chính xác theo tiêu chuẩn ngành.

Phương pháp luận và cách tiếp cận (Methodology & Approach)

flowchart TD
    A["Dữ liệu thô từ trạm Base & Rover (OEM Garmin 15L / NV08C)"] --> B["Thu nhận & Chuyển đổi qua RINEXLogger"]
    B --> C["Module FEPO: Trích xuất epoch theo tốc độ thu (1s, 2s, 5s, 10s)"]
    C --> D["Module DD2FILE: Đồng bộ hóa thời gian giữa 2 trạm"]
    D --> E["Module PPCODE: Tiền xử lý trị đo mã, tính tọa độ sơ bộ"]
    E --> F["Bình sai tuần tự: Ước lượng tham số trôi (Float Solution)"]
    F --> G["Thuật toán LAMBDA: Khử tương quan & Giải đa trị nguyên (Fixed Ambiguity)"]
    G --> H["Hiệu chỉnh pha & Bình sai cố định: Tọa độ Baseline cấp mm - cm"]

1. Thiết kế nghiên cứu và Thu thập dữ liệu

Nghiên cứu kết hợp giữa mô hình hóa toán học và kiểm nghiệm thực địa. Dữ liệu thực nghiệm được thu thập tại khu vực TP. Hồ Chí Minh qua nhiều đợt đo:

  • Đo kiểm nghiệm dữ liệu pha $1/2$ bước sóng (Chip OEM Garmin 15L): Thiết lập lưới tam giác gồm 3 điểm mốc BKC5, HOME, DHOP với chiều dài cạnh từ $4.5\text{ km}$ đến $8.8\text{ km}$. Sử dụng máy thu chính xác (Topcon Legacy E, Promark 3) để xác định cạnh đáy chuẩn thông qua bình sai lưới tam giác khép.
  • Đo kiểm nghiệm dữ liệu pha nguyên bước sóng (Chip NV08C): Đo thử nghiệm 4 đường đáy đơn từ đường đáy không ($0\text{ m}$ - Zero Baseline) đến các cự ly $5.6\text{ km}$, $4.5\text{ km}$ và $11.6\text{ km}$ (HOME - NV08).
  • Phần mềm thu dữ liệu: Ứng dụng công cụ RINEXLogger (phát triển bởi TS. Nguyễn Ngọc Lâu) để giao tiếp, giải mã thông điệp nhị phân và ghi nhận các trị đo mã/pha thô sang định dạng RINEX chuẩn quốc tế.

2. Kỹ thuật bình sai và giải đa trị cốt lõi

  • Mô hình Hiệu đôi (Double Difference - DD): Triệt tiêu hoàn toàn sai số đồng hồ vệ tinh, sai số đồng hồ máy thu và giảm thiểu tối đa ảnh hưởng của khí quyển trên các đường đáy ngắn ($< 10\text{ km}$).
  • Bình sai tuần tự (Sequential Least Squares Adjustment): Thuật toán cập nhật vector tham số tọa độ $\mathbf{X}$ và ma trận hiệp phương sai $\mathbf{Q}X$ theo từng epoch hoặc từng trị đo độc lập. Kỹ thuật này tích hợp kiểm định thống kê phát hiện sai số thô: $$|W{i+1}| \le 3 \cdot \sigma_0 \cdot \sqrt{\text{diag}(\mathbf{Q}{W{i+1}})}$$ giúp tiết kiệm bộ nhớ tính toán vượt trội so với bình sai tổng hợp ma trận lớn.
  • Thuật toán giải đa trị LAMBDA: Biến đổi không gian tìm kiếm đa trị từ vector thực $\hat{a}$ sang vector $\hat{z} = \mathbf{Z}^T \hat{a}$ thông qua ma trận nguyên $\mathbf{Z}$ (Z-transform). Phép biến đổi này giúp khử tương quan ma trận hiệp phương sai $\mathbf{Q}_{\hat{a}}$, biến ellipsoid tìm kiếm bị kéo dài thành hình cầu, cho phép tìm kiếm nghiệm nguyên đúng $\check{a}$ cực nhanh và chuẩn xác.

3. Xây dựng phần mềm PPHC

Chương trình PPHC được nhóm tác giả lập trình hoàn chỉnh trên môi trường MATLAB, bao gồm các chương trình con chuyên biệt:

  • FEPO: Trích xuất dữ liệu theo các bước nhảy thời gian linh hoạt ($1\text{s}, 2\text{s}, 5\text{s}, 10\text{s}, 15\text{s}$).
  • DD2FILE: Tự động tìm kiếm và đồng bộ hóa các epoch trùng khớp về mặt thời gian giữa hai trạm đo.
  • PPCODE: Tiền xử lý trị đo mã để xác định tọa độ gần đúng của trạm Rover (loại bỏ sai số sơ bộ $10 - 15\text{ m}$).
  • PPHC Main: Khối xử lý bình sai đường đáy đơn kết hợp giải đa trị phân đoạn (segmentation).

Các phát hiện nghiên cứu chính (Major Findings)

1. Sự thất bại của các phần mềm thương mại đối với trị đo pha 1/2 bước sóng

Khi nạp dữ liệu từ chip OEM Garmin 15L vào 4 phần mềm thương mại danh tiếng, kết quả cho thấy những hạn chế rõ rệt:

Phần mềm thương mại Loại nghiệm trả về Độ lệch mặt bằng ($\Delta L$) so với chuẩn Nhận xét đánh giá
Leica Geo Office (LGO) Float / Fixed giả $0.15\text{ m} - 0.64\text{ m}$ Nghiệm cố định nhưng sai số vẫn ở mức decimet
Topcon Tools Fixed L1 $0.08\text{ m} - 0.16\text{ m}$ Báo nghiệm cố định nhưng độ lệch thực tế rất lớn
GPSurvey Float $0.01\text{ m} - 0.03\text{ m}$ Không giải được đa trị, chỉ cho nghiệm trôi
Ashtech Solution Float / Partial $0.03\text{ m} - 0.05\text{ m}$ Độ chính xác chỉ đạt mức decimet

Kết luận: Các phần mềm thương mại không thể xử lý an toàn và tin cậy tập dữ liệu pha $1/2$ bước sóng của máy thu GPS giá rẻ.

2. Hiệu năng vượt trội của phần mềm PPHC trên dữ liệu Garmin OEM 15L

Phần mềm PPHC đã giải quyết thành công bài toán giải đa trị nửa bước sóng. Kết quả độ lệch so với đường đáy chuẩn đạt độ chính xác tương đương máy trắc địa chuyên nghiệp:

Ca đo kiểm nghiệm Đường đáy thực nghiệm Chiều dài $\Delta N\text{ (m)}$ $\Delta E\text{ (m)}$ $\Delta L\text{ (m)}$ Fixed Ratio (%)
Ca 1 BKC5 $\rightarrow$ HOME $4.5\text{ km}$ $-0.001$ $+0.001$ $\mathbf{0.001}$ $87%$
Ca 4 DHOP $\rightarrow$ HOME $8.8\text{ km}$ $-0.036$ $+0.013$ $\mathbf{0.038}$ $82%$
Ca 5 DHOP $\rightarrow$ BKC5 $6.5\text{ km}$ $-0.015$ $-0.013$ $\mathbf{0.020}$ $80%$

Độ sai lệch mặt bằng tổng hợp ($\Delta L$) luôn duy trì dưới $3.8\text{ cm}$, đáp ứng tốt yêu cầu thành lập lưới khống chế cấp cơ sở.

So sánh sai số định vị mặt bằng (Delta L) giữa các giải pháp:
----------------------------------------------------------------
LGO (Thương mại)      | [====================================] 64.4 cm
Topcon Tools          | [=========] 16.4 cm
PPHC (Nghiên cứu này) | [=] 3.8 cm (Tối đa) / 0.1 cm (Cạnh 4.5km)
----------------------------------------------------------------

3. Tối ưu hóa góc cao vệ tinh và kích thước phân đoạn (Epoch Segment)

  • Góc ngưỡng vệ tinh (Elevation Cut-off Angle): Cài đặt góc cao ở mức $10^\circ$ giúp tăng tỷ lệ giải đa trị thành công thêm $14%$ so với mức $5^\circ$. Nguyên nhân do anten của các thiết bị giá rẻ không có màng chắn chống nhiễu (choke ring), tín hiệu ở góc thấp ($< 10^\circ$) bị suy giảm chất lượng và dính hiện tượng đa đường dẫn (multipath).
  • Kích thước phân đoạn: Thuật toán LAMBDA phát huy hiệu quả tối đa khi số lượng epoch trong mỗi phân đoạn được thiết lập từ $2$ đến $10$ epoch (ở tốc độ thu $1\text{s}$). Điều này vừa đảm bảo tính độc lập thống kê của ma trận trọng số, vừa hạn chế tác động tiêu cực của hiện tượng trượt chu kỳ pha (cycle slip).
  • Sửa chữa trượt chu kỳ pha: Việc sửa cycle slip chỉ phát huy hiệu quả rõ rệt khi tốc độ thu chậm ($> 15\text{s}$) và số epoch lớn ($> 20$). Với tốc độ thu $1\text{s}$ và phân đoạn ngắn, dữ liệu thô hoàn toàn có thể giải đa trị trực tiếp với tỷ lệ cố định trên $85%$.

4. Kiểm chứng tính ổn định với chip NV08C và đối chiếu GAMIT/GLOBK

Khi thử nghiệm trên dòng chip mới NV08C (dữ liệu pha nguyên bước sóng), kết quả xử lý từ PPHC được đối soát trực tiếp với phần mềm khoa học tiêu chuẩn thế giới GAMIT/GLOBK (MIT):

Ngày đo Tuyến đường đáy Chiều dài thực tế Sai lệch $\Delta N\text{ (m)}$ Sai lệch $\Delta E\text{ (m)}$ Sai lệch mặt bằng $\Delta L$
28/08/2012 Đường đáy không (Zero-0) $0\text{ m}$ $-0.0016$ $+0.0001$ $\mathbf{1.6\text{ mm}}$
23/11/2012 DANH $\rightarrow$ HOME $5.6\text{ km}$ $-0.0210$ $+0.0320$ $\mathbf{3.8\text{ cm}}$
29/11/2012 BKC5 $\rightarrow$ HOME $4.5\text{ km}$ $-0.0080$ $-0.0150$ $\mathbf{1.7\text{ cm}}$
02/12/2012 HOME $\rightarrow$ NV08 $11.6\text{ km}$ $+0.0150$ $+0.0340$ $\mathbf{3.4\text{ cm}}$

Kết quả chứng minh PPHC hoạt động cực kỳ ổn định, sai số so với phần mềm chuẩn khoa học GAMIT chỉ ở mức $1.6\text{ mm} - 3.4\text{ cm}$, ngay cả khi cự ly đường đáy vượt mốc thiết kế ($11.6\text{ km}$).

Đóng góp khoa học và giá trị thực tiễn (Scientific Contributions)

mindmap
  root((Đóng góp của Đề tài))
    Đóng góp Lý thuyết
      Làm chủ thuật toán LAMBDA biến đổi Z
      Ứng dụng bình sai tuần tự lọc sai số thô
      Mô hình hóa thành công pha 1/2 bước sóng
    Đổi mới Phương pháp
      Chiến lược phân đoạn siêu ngắn 2-10 epoch
      Bộ công cụ tự động RINEXLogger & PPHC
      Định cấu hình lọc góc cao 10 độ tối ưu
    Ứng dụng Thực tiễn
      Giảm chi phí thiết bị từ 20.000$ xuống 500$
      Phục vụ đo lưới, địa hình, trắc địa công trình
      Giáo trình và công cụ thực hành đại học

1. Đóng góp về mặt lý thuyết và học thuật

  • Hệ thống hóa và làm sáng tỏ cơ chế toán học của thuật toán LAMBDA và phương pháp Bình sai tuần tự trong xử lý tín hiệu GNSS tại Việt Nam.
  • Giải quyết trọn vẹn bài toán ước lượng tham số đa trị không nguyên (trị đo pha nửa bước sóng) – một vấn đề vốn bị xem là điểm yếu chí mạng của các cảm biến định vị dân dụng.

2. Đổi mới về giải pháp công nghệ

  • Đề xuất quy trình phân đoạn dữ liệu (segmentation) siêu ngắn ($2 - 10\text{ epoch}$) kết hợp tần suất thu nhanh ($1\text{s}$). Giải pháp này giúp vô hiệu hóa hiện tượng trượt chu kỳ pha mà không cần can thiệp thuật toán sửa sai phức tạp.
  • Xây dựng thành công bộ công cụ phần mềm độc lập PPHC, tích hợp quy trình khép kín từ trích xuất, đồng bộ, tiền xử lý đến bình sai cố định đường đáy GNSS.

3. Khả năng ứng dụng và Tác động kinh tế

  • Tiết kiệm ngân sách đầu tư: Cho phép các doanh nghiệp khảo sát chế tạo các trạm thu GPS tương đối với giá thành chỉ khoảng $500\text{ USD}$/cặp (thay vì $10.000 - $20.000\text{ USD}$ đối với thiết bị chuyên dụng 2 tần số).
  • Phục vụ đào tạo chuyên sâu: Bộ phần mềm PPHC trở thành công cụ trực quan, hỗ trợ đắc lực cho sinh viên và học viên cao học ngành Kỹ thuật Trắc địa – Địa tin học tiếp cận thuật toán lõi thay vì sử dụng phần mềm thương mại dạng "hộp đen" (black-box).

Đối tượng hưởng lợi từ nghiên cứu (Target Audience)

  • Kỹ sư Trắc địa & Doanh nghiệp Khảo sát Xây dựng: Ứng dụng để thành lập lưới khống chế thi công, định vị ranh giải phóng mặt bằng, khảo sát địa hình ven biển, đo vẽ bản đồ tỷ lệ lớn với chi phí đầu tư thiết bị thấp nhất.
  • Các nhà nghiên cứu và Giảng viên Đại học: Nguồn tài liệu tham khảo giá trị cao về thuật toán GNSS nâng cao, xử lý tín hiệu vệ tinh và lập trình khoa học trên MATLAB.
  • Kỹ sư Hệ thống Nhúng, Robot & IoT/UAV: Cơ sở lý thuyết vững chắc để tích hợp các module GNSS giá rẻ vào hệ thống dẫn đường tự động cho thiết bị bay không người lái (UAV) hoặc robot nông nghiệp chính xác yêu cầu tọa độ cấp centimet.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của đề tài là gì?

Phát hiện quan trọng nhất là việc chứng minh các chip GPS giá rẻ (chỉ từ vài chục USD) xuất dữ liệu pha $1/2$ bước sóng hoàn toàn có thể đạt độ chính xác định vị mặt bằng cấp độ centimet ($< 3.8\text{ cm}$) trên các đường đáy dưới $10\text{ km}$ nếu được xử lý bằng thuật toán phù hợp (bình sai tuần tự kết hợp LAMBDA), vượt trội so với các phần mềm thương mại đắt tiền.

2. Thuật toán LAMBDA có ưu điểm gì vượt trội so với phương pháp làm tròn số nguyên truyền thống?

Phương pháp làm tròn số nguyên thông thường bỏ qua mối tương quan chặt chẽ giữa các tham số đa trị trong ma trận hiệp phương sai. Thuật toán LAMBDA sử dụng phép biến đổi $\mathbf{Z}$ để khử triệt để tương quan này, giúp không gian tìm kiếm elip thu hẹp thành hình cầu, từ đó tìm ra nghiệm nguyên đúng cực nhanh và chính xác chỉ với $2 - 10$ epoch dữ liệu.

3. Vì sao kết quả độ cao (Up component) chưa đạt độ chính xác cao như mặt bằng?

Do các thiết bị thu GPS giá rẻ sử dụng anten dân dụng thông thường, chưa có mô hình hiệu chỉnh tâm pha anten (Antenna Phase Center Variations - PCV) chuẩn xác. Do đó, sai số độ cao có thể dao động vài decimet. Đề tài tập trung xử lý và tối ưu hóa độ chính xác thành phần mặt bằng (Horizontal position).

4. Kết quả của nghiên cứu có thể mở rộng (generalize) cho các ứng dụng nào khác?

Hoàn toàn có thể mở rộng cho:

  • Xử lý dữ liệu định vị động (Kinematic / RTK) thời gian thực trên UAV hoặc xe tự hành.
  • Quan trắc biến dạng công trình (cầu, đập thủy điện, nhà cao tầng) theo chu kỳ.
  • Ứng dụng đa hệ vệ tinh (kết hợp GPS với GLONASS, Galileo, BeiDou).

5. Hướng phát triển tiếp theo của phần mềm PPHC là gì?

Nhóm tác giả định hướng chuyển đổi mã nguồn MATLAB sang các ngôn ngữ hướng đối tượng có hiệu năng cao như C++/C#, xây dựng giao diện người dùng (GUI) đồ họa hoàn chỉnh, tích hợp mô hình hiệu chỉnh tầng điện ly/đối lưu để nâng cự ly xử lý đường đáy lên trên $10\text{ km}$ và phát triển tính năng đo động thời gian thực (trackRT).

Kết luận (Conclusion)

Đề tài nghiên cứu khoa học "Nghiên cứu định vị tương đối với máy thu GPS một tần số" (Mã số: T-KTXD-2012-59) của nhóm nghiên cứu tại Trường Đại học Bách khoa – ĐHQG TP.HCM đã giải quyết thành công một bài toán kỹ thuật phức tạp: nâng tầm độ chính xác của các thiết bị định vị dân dụng giá rẻ lên cấp độ trắc địa chuyên nghiệp.

Thông qua việc làm chủ các thuật toán hiện đại như Bình sai tuần tự và LAMBDA cùng sự ra đời của phần mềm PPHC, nghiên cứu không chỉ đóng góp giá trị học thuật to lớn cho ngành Địa tin học Việt Nam mà còn mở ra hướng đi đột phá trong việc tối ưu hóa chi phí sản xuất, khảo sát và xây dựng công trình. Đây là bước đệm vững chắc hướng đến việc làm chủ công nghệ GNSS chính xác cao đa hệ vệ tinh trong tương lai.
