Tổng quan luận án

Luận án tiến sĩ tập trung nghiên cứu tính chất vật lý và động học của hệ điện cực bán dẫn titanium dioxide ($\text{TiO}_2$) có cấu trúc nano-xốp tiếp xúc với môi trường dung dịch điện giải (Semiconductor-Electrolyte Interface - SEI).

  • Tính cấp thiết và khoảng trống nghiên cứu: Hiệu ứng quang điện hóa (PhotoElectroChemistry - PEC) trên tiếp xúc bán dẫn - điện giải đã được phát hiện từ thế kỷ XX và mở ra tiềm năng lớn trong việc chuyển hóa năng lượng mặt trời thành điện năng, phân ly nước tạo hydro, và xử lý môi trường. Tuy nhiên, các hệ điện cực bán dẫn thể khối truyền thống gặp trở ngại về độ bền và hiệu suất chuyển hóa thấp. Sự ra đời của vật liệu cấu trúc kích thước nanomet (nano-porous / mesoscopic) đã làm thay đổi bản chất các quá trình vật lý tại mặt tiếp xúc. Mặc dù được ứng dụng thực tế trong các hệ pin mặt trời chất màu (DSSC) hay xúc tác quang hóa, các quá trình hóa - lý vi mô tại tiếp xúc bán dẫn nano-xốp với chất điện giải vẫn tồn tại nhiều tranh cãi về mặt học thuật. Cụ thể, các quy luật điện hóa kinh điển (như mô hình rào thế Schottky và phương trình Mott-Schottky) không còn áp dụng nguyên vẹn cho hạt kích thước nhỏ hơn hoặc tương đương các độ dài đặc trưng (độ dài Debye, độ rộng vùng nghèo). Luận án được thực hiện nhằm xây dựng cơ sở lý thuyết và phương pháp số để xử lý dữ liệu đo thực nghiệm điện dung - thế phân cực (C-V), từ đó làm sáng tỏ các tính chất vi mô và cơ chế động học phản ứng của hệ điện cực này.

  • Mục tiêu và câu hỏi nghiên cứu của luận án: Luận án xác định mục tiêu làm sáng tỏ năm câu hỏi nghiên cứu cụ thể:

    1. Kích thước hạt bán dẫn có ảnh hưởng đến tính chất vĩ mô hay không?
    2. Nếu có ảnh hưởng thì làm thế nào để định lượng được từ kết quả đo thực nghiệm (ví dụ phép đo C-V)?
    3. Tính chất vi mô có bị ảnh hưởng bởi tính nano-xốp (hình thái học - morphology) của điện cực hay không?
    4. Mối quan hệ giữa sự thay đổi tính chất vi mô và những hiệu ứng vĩ mô diễn ra như thế nào?
    5. Làm thế nào để tác động lên hệ vật lý nhằm tạo ra những đặc tính có lợi cho ứng dụng thực tế?

  • Đối tượng và phạm vi nghiên cứu:

    • Đối tượng nghiên cứu: Vật liệu bán dẫn $\text{TiO}_2$ cấu trúc pha Anatase và Rutile. Màng điện cực $\text{TiO}_2$ dạng nano-xốp được chế tạo bằng phương pháp sol-gel và từ bột thương phẩm P25 (Degussa, kích thước hạt trung bình khoảng $25\text{ nm}$). Màng $\text{TiO}_2$ dạng đặc khít (compact) chế tạo bằng phương pháp nhiệt phân (pyrolysis) đốt kim loại Ti ở nhiệt độ cao được sử dụng làm mẫu đối chứng.
    • Phạm vi nghiên cứu: Khảo sát thực nghiệm cấu trúc tinh thể, hình thái học bề mặt và đặc trưng quang điện hóa (I-V, C-V) trong tối và dưới kích thích bức xạ tử ngoại (UV), khảo sát trong các môi trường điện giải khác nhau ($\text{NaOH}$, $\text{NaOH} + \text{Methanol}$, dung dịch chứa cặp oxy hóa - khử $\text{I}^-/\text{I}_3^-$); xây dựng mô hình lý thuyết mô phỏng quá trình thiết lập cân bằng SEI và thuật toán số để khớp (fitting) đường cong điện dung điện hóa.
    • Không gian thực hiện: Viện Vật lý ứng dụng & Thiết bị Khoa học (Trung tâm Khoa học Tự nhiên & Công nghệ Quốc gia) phối hợp cùng Bộ môn Vật lý Chất rắn, Khoa Vật lý, Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội.

Tổng quan tài liệu và vị trí của luận án

Luận án đã tổng hợp và phân tích có hệ thống các công trình nghiên cứu nền tảng và đương thời về điện cực bán dẫn và tiếp xúc bán dẫn - điện giải:

  • Các hướng nghiên cứu trước được điểm lại:

    • Nền móng quang điện hóa bán dẫn: Brattain và Garrett (1954, 1955) đặt nền móng về bản chất hiệu ứng quang điện trên tiếp xúc chất rắn - chất lỏng. Honda và Fujishima (1970, 1972) phát hiện hiệu ứng phân ly nước tạo oxy và hydro trên điện cực anode $\text{TiO}_2$ loại n dưới tác dụng của ánh sáng.
    • Lý thuyết trao đổi điện tích: Marcus (1956, 1965, 1991) và Dogonadze (1965) thiết lập lý thuyết tái tạo năng lượng $E_r$ của cặp Redox và mô hình va chạm cổ điển xác định hằng số tốc độ trao đổi điện tích $k_{el}$. Gerischer (1965, 1978, 1979, 1991) đưa ra mô hình phân bố mật độ trạng thái dao động nhiệt của cặp Redox và mô hình mức năng lượng mô tả quá trình trao đổi điện tích giữa chất rắn và dung dịch. Morrison (1985) và Lewis (1998) phát triển mô hình va chạm nửa cổ điển khảo sát tốc độ trao đổi hạt tải tại mặt tiếp xúc.
    • Hiệu ứng kích thước lượng tử và hạt nhỏ: Brus (1984), Henglein (1984) sử dụng mô hình exciton tính toán mức năng lượng của cặp electron - lỗ trống bị giam giữ trong hạt hình cầu nhỏ. Kormann (1988) tổng hợp hạt $\text{TiO}_2$ đường kính $d < 3\text{ nm}$ có độ dịch chuyển bờ hấp thụ (blue shift) mở rộng vùng cấm thêm $0{,}15\text{ eV}$. Albery và Bartlett (1984) giải phương trình Poisson-Boltzmann tuyến tính hóa để khảo sát phân bố thế trong hạt bán dẫn hình cầu.
    • Cơ chế dẫn và động học trong màng nano-xốp: O'Regan và Grätzel (1991, 1994, 1995) công bố hệ pin mặt trời chất màu sử dụng màng $\text{TiO}_2$ nano-xốp. Hagfeldt và cộng sự (1997) đo quang dòng phân giải thời gian và xác định hệ số khuếch tán điện tử trong màng $\text{TiO}_2$ nano-xốp đạt $D_n \approx 1{,}5 \cdot 10^{-5}\text{ cm}^2/\text{s}$, tương đương độ khuếch tán ion trong dung dịch. Bisquert và đồng nghiệp (1998, 1999) mô phỏng phân bố thế và chuyển động kết cặp ion - điện tử (coupled ion-electron transport) trong điện cực bán dẫn xốp hình trụ. Nelson (1999) ứng dụng mô hình bước ngẫu nhiên thời gian liên tục (continuous-time random-walk của Montroll, 1975) giải thích chuyển động của điện tử qua các trạng thái bẫy bề mặt.

  • Khoảng trống luận án lựa chọn giải quyết: Đối với màng bán dẫn nano-xốp, do kích thước hạt rất nhỏ nên độ cong vùng năng lượng trong từng hạt không đáng kể, làm cho công thức Mott-Schottky kinh điển không thể áp dụng để trích xuất các thông số điện hóa và vi mô. Luận án giải quyết khoảng trống này bằng cách xây dựng một mô hình lý thuyết phi tuyến đầy đủ cho tiếp xúc SEI của hệ hạt nhỏ và thiết lập quy trình tính toán số (dựa trên khái niệm giả thế phân cực) nhằm xử lý và khớp chính xác đường cong thực nghiệm C-V của điện cực $\text{TiO}_2$ nano-xốp.

Cơ sở lý thuyết và phương pháp nghiên cứu

  • Cơ sở lý thuyết và khung phân tích:

    • Mô hình tiếp xúc SEI: Phân tích cấu trúc chuyển tiếp gồm vùng điện tích không gian bên trong hạt bán dẫn, lớp điện tích kép Helmholtz tại bề mặt tiếp xúc và lớp khuếch tán ion Gouy-Chapman-Stern (GCS) trong dung dịch. Sự phụ thuộc của điện thế Helmholtz vào $\text{pH}$ dung dịch tuân theo quan hệ $\Delta \phi_H = \text{const} - 0{,}059 \cdot \text{pH}$ ($59\text{ mV}/\text{pH}$).
    • Hệ phương trình vi phân chuyển động hạt tải: Kết hợp phương trình dòng trôi - khuếch tán của điện tử ($J_n$) và lỗ trống ($J_p$), phương trình liên tục có tính đến tốc độ sinh hạt tải quang $G_{n,p}$ và tốc độ tái hợp vùng - vùng $R_{n,p}$, cùng phương trình Poisson mô tả điện trường phụ thuộc mật độ điện tích dư $\rho = e(\Delta p - \Delta n)$.
    • Mô hình mức năng lượng trao đổi điện tích: Tốc độ trao đổi hạt tải giữa vùng dẫn/vùng hóa trị của bán dẫn với các trạng thái oxy hóa ($C_{ox}$) và khử ($C_{red}$) của cặp Redox được biểu diễn thông qua tích phân phân bố Fermi-Dirac và phân bố Gauss mật độ trạng thái của dung dịch.
    • Phương pháp giả thế phân cực (Pseudo Bias Potential - PBP): Phương pháp tính toán điện dung hiệu dụng $C_{eff}$ thông qua đạo hàm của điện tích tổng cộng theo thế phân cực ngoài mà không yêu cầu giả định sự tồn tại của vùng nghèo Schottky cổ điển.

  • Phương pháp nghiên cứu thực nghiệm:

    • Chế tạo mẫu: Quy trình sol-gel sử dụng tiền chất Titanium Tetraisopropoxide $\text{Ti}(\text{OC}_3\text{H}_7)_4$ (độ sạch PA, Prolabo), dung môi Isopropanol, nước cất và axit $\text{HNO}_3$ làm chất xúc tác thủy phân. Màng được phủ lên đế thủy tinh thạch anh có lớp dẫn điện trong suốt ITO (điện trở mặt $10 - 100\ \Omega/\square$) bằng phương pháp nhúng hoặc quét ly tâm với phụ gia Triton X-100, sau đó thiêu kết ở nhiệt độ $450 - 500^\circ\text{C}$ (tạo pha Anatase) hoặc $> 750^\circ\text{C}$ (tạo pha Rutile). Chế tạo màng từ bột Degussa P25 ($\sim 25\text{ nm}$) và màng $\text{TiO}_2$ đặc bằng phương pháp nhiệt phân đốt phôi Ti ở $1300^\circ\text{C}$ rồi tôi nhanh trong nước.
    • Khảo sát cấu trúc và hình thái: Nhiễu xạ tia X (XRD) xác định cấu trúc pha tinh thể; kính hiển vi điện tử quét (SEM) và kính hiển vi lực nguyên tử (AFM) phân tích hình thái học bề mặt, kích thước hạt và độ xốp; phân tích nhiệt vi sai (DTA) xác định nhiệt độ chuyển pha của gel $\text{TiO}_2$.
    • Khảo sát điện hóa và quang điện hóa: Sử dụng hệ đo 3 điện cực gồm điện cực làm việc ($\text{TiO}_2/\text{ITO}$), điện cực đối (tấm kim loại Pt diện tích lớn) và điện cực so sánh calomel bão hòa (SCE, thế điện cực $+0{,}242\text{ V}$ so với điện cực hydro chuẩn NHE). Bộ quét điện thế Potentiostat điều khiển thế phân cực; nguồn đèn UV và laser cung cấp kích thích quang. Đo tổng trở điện hóa (EIS) bằng kỹ thuật khuếch đại sóng đồng bộ (lock-in amplifier) để tách phần thực và phần ảo, từ đó xác định đặc tuyến dòng - thế ($I-V$) và điện dung - thế ($C-V$).

  • Phương pháp tính toán và xử lý số liệu:

    • Chuyển hệ phương trình vi phân chuyển động hạt tải sang hệ tọa độ một chiều và tọa độ cầu dưới dạng không thứ nguyên bằng cách chuẩn hóa theo độ dài Debye ($L_D$), độ dài khuếch tán dẫn xuất ($L_{diffusion}$), thời gian sống tối thiểu ($\tau_p$) và nhân tố chuyển dời ($K_1, K_2$).
    • Thuật toán giải số: Sử dụng phương pháp sai phân hữu hạn (finite difference), thuật toán nội suy đa thức bậc ba ghép trơn (cubic spline), các phép tích phân số (công thức hình thang, công thức Simpson) và nội suy ngược trên môi trường tính toán MATLAB.

Nội dung chính theo từng chương

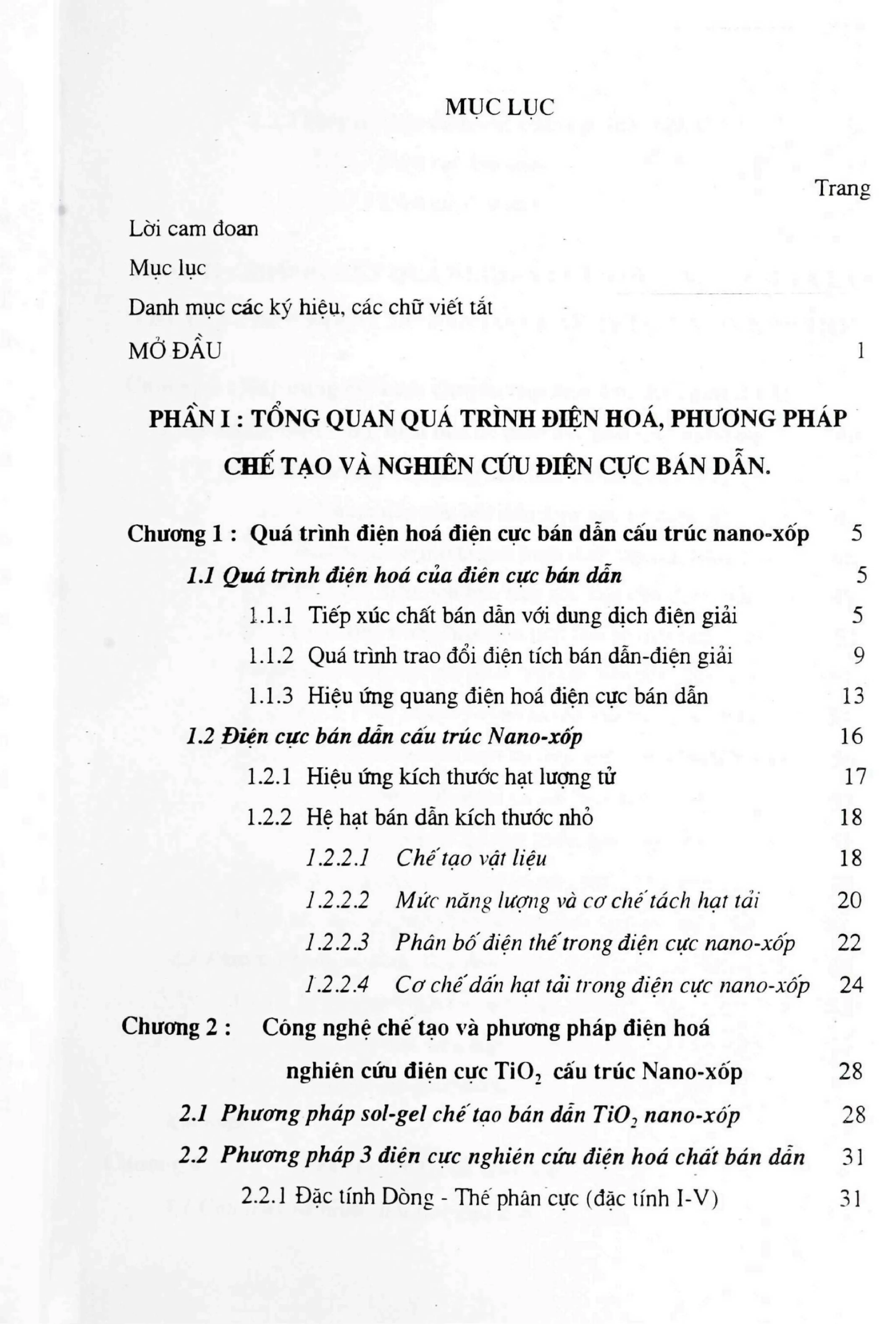

Chương 1: Quá trình điện hoá điện cực bán dẫn cấu trúc nano-xốp

Chương 1 hệ thống hóa cơ sở lý thuyết về tiếp xúc bán dẫn - điện giải và các hiện tượng điện hóa trên điện cực nano-xốp:

  • Trình bày cơ chế hình thành lớp điện tích không gian và lớp Helmholtz khi chất bán dẫn loại n tiếp xúc với dung dịch chứa cặp Redox $A^{1+}/A^{2+}$. Thiết lập công thức tính độ rộng lớp nghèo $W = [2\varepsilon\varepsilon_0 V_s / (e N_D)]^{1/2}$ và rào thế bề mặt $V_s$.
  • Phân tích động học quá trình trao đổi điện tích tại mặt phân cách SEI theo mô hình va chạm cổ điển Marcus, mô hình Morrison và mô hình mức năng lượng Gerischer, xác định hằng số tốc độ trao đổi hạt tải cực đại $k_{el,max} \approx 10^{-17} - 10^{-15}\text{ cm}^4/\text{s}$.
  • Trình bày cơ chế quang điện hóa PEC: sự sinh cặp electron - lỗ trống dưới kích thích ánh sáng có năng lượng lớn hơn độ rộng vùng cấm, thế quang điện $U_{ph}$ và các kênh tái hợp (tái hợp khối, tái hợp qua tâm biên hạt, ăn mòn quang hóa).
  • Làm rõ đặc trưng của hệ hạt bán dẫn kích thước nhỏ: bán kính Bohr exciton thứ nhất của $\text{TiO}2$ ($r_B \sim 1\text{ nm}$ với khối lượng hiệu dụng $m_e^* = 9m_0$, hằng số điện môi $\varepsilon = 170$). Khi kích thước hạt lớn hơn $r_B$ nhưng nhỏ hơn độ dài Debye, độ cong vùng năng lượng trong hạt triệt tiêu ($\Delta \phi{sc} \approx 0$), thế điện thế phân bố đồng đều, hạt tải chuyển động chủ yếu theo cơ chế khuếch tán và chuyển động kết cặp ion - điện tử qua các trạng thái bẫy bề mặt.

Chương 2: Công nghệ chế tạo và phương pháp điện hoá nghiên cứu điện cực $\text{TiO}_2$ cấu trúc Nano-xốp

Chương 2 mô tả chi tiết quy trình thực nghiệm chế tạo mẫu và phương pháp đo điện hóa 3 điện cực:

  • Thiết lập quy trình sol-gel tối ưu: $4{,}2\text{ ml}\ \text{Ti}(\text{OC}_3\text{H}_7)_4$ hòa tan cùng $15%$ Isopropanol được nhỏ giọt vào $100\text{ ml}$ nước cất chứa $1\text{ ml}\ \text{HNO}_3\ 1\text{ M}$, khuấy mạnh ở $80^\circ\text{C}$ trong 8 giờ thu được Sol 1 trong suốt. Cô đặc Sol 1 dưới chân không $10^{-1}\text{ Torr}$ ở nhiệt độ phòng thu được Sol 2 (nồng độ $\sim 150\text{ g/l}$). Phủ Sol 2 cùng phụ gia Triton X-100 lên đế ITO ($10\ \Omega/\square$) và thiêu kết ở $450 - 500^\circ\text{C}$ trong 30 phút. Đường DTA chỉ ra quá trình phân hủy hữu cơ và kết tinh Anatase hoàn tất ở dải nhiệt độ này.
Thông số công nghệ sol-gel Giá trị tối ưu xác lập trong luận án
Tỷ lệ thể tích $\text{H}_2\text{O} : \text{Ti}(\text{OC}_3\text{H}_7)_4$ $6 : 14$
Độ $\text{pH}$ của dung dịch phản ứng $1{,}5$
Nhiệt độ tạo sol $70 - 80^\circ\text{C}$
Áp suất cô đặc chân không $10^{-1}\text{ Torr}$
Nhiệt độ thiêu kết pha Anatase $450 - 500^\circ\text{C}$ (thời gian 30 phút)
Nhiệt độ thiêu kết chuyển pha Rutile $> 750^\circ\text{C}$
  • Chuẩn bị mẫu đối chứng: Màng từ bột Degussa P25 ($25\text{ nm}$), màng từ bột MCB ($200\text{ nm}$) và màng $\text{TiO}_2$ đặc khít chế tạo bằng phương pháp đốt nhiệt phân thanh Ti ở $1300^\circ\text{C}$ rồi tôi nước.
  • Thiết lập hệ đo 3 điện cực với Potentiostat và mạch đo tổng trở sử dụng kỹ thuật Lock-in Amplifier.
  • Phân tích các sơ đồ mạch tương đương: Mạch Randles cho điện cực kim loại (điện trở dung dịch $R_{\Omega}$, điện trở trao đổi điện tích $R_{ct}$, điện dung lớp kép $C_d$, trở kháng Warburg $Z_w$) và mạch tương đương phức hợp cho điện cực bán dẫn oxit gồm $R_{sc}, C_{sc}, R_{ss}, C_{ss}, C_H, R_{sol}$. Thiết lập công thức Mott-Schottky kinh điển cho điện cực thể khối: $$C_{sc}^{-2} = \frac{2}{e\varepsilon\varepsilon_0 A^2 N_D}\left(V_{bias} - V_{fb} - \frac{kT}{e}\right)$$

Chương 3: Xây dựng mô hình chuyển tiếp bán dẫn-điện giải (SEI) và đặc trưng điện dung điện hoá hệ điện cực bán dẫn nano-xốp

Chương 3 trình bày các đóng góp lý thuyết và phương pháp số:

  • Xây dựng hệ phương trình vi phân mô tả quá trình thiết lập cân bằng SEI đối với hệ hạt bán dẫn trong tọa độ 1 chiều và tọa độ cầu, kết hợp cơ chế tái hợp vùng - vùng: $$\frac{\partial n}{\partial t} = D_n \nabla^2 n + \mu_n \nabla (n E) + G_n - R_n$$ $$\frac{\partial p}{\partial t} = D_p \nabla^2 p - \mu_p \nabla (p E) + G_p - R_p$$ $$\nabla E = \frac{e}{\varepsilon\varepsilon_0} \left[(p - p_0) - (n - n_0)\right]$$
  • Thiết lập điều kiện biên tại bề mặt tiếp xúc hạt - điện giải ($x=L$ hoặc $R=r_0$) dựa trên dòng trao đổi điện tích với cặp Redox: $J_n = K_1(n - N_c e^{-\eta_n})$ và $J_p = K_2(p - N_v e^{-\eta_p})$, điều kiện đối xứng tại tâm hạt ($x=0, R=0$) và điều kiện ban đầu ($t=0$).
  • Chuẩn hóa toàn bộ hệ phương trình và điều kiện biên sang dạng không thứ nguyên.
  • Xây dựng thuật toán và lưu đồ giải số hệ phương trình phi tuyến bằng phương pháp sai phân hữu hạn và kỹ thuật hàm Spline trong MATLAB.
  • Thiết lập phương pháp số tính toán điện dung điện hóa của màng nano-xốp thông qua khái niệm giả thế phân cực, phân tách rạch ròi đóng góp của các lớp điện tích không gian và lớp Helmholtz.

Chương 4: Điện cực $\text{TiO}_2$ cấu trúc nano-xốp

Chương 4 công bố các kết quả thực nghiệm khảo sát cấu trúc và đặc tính quang điện hóa:

  • Kết quả XRD xác nhận màng sol-gel ủ ở $450 - 500^\circ\text{C}$ đạt độ sạch cao, đơn pha Anatase 100%. Ảnh SEM và AFM chỉ ra màng có phân bố kích thước hạt đồng đều khoảng $15 - 25\text{ nm}$, độ xốp cao và bề mặt tiếp xúc nội lớn. Mẫu P25 có kích thước trung bình $\sim 25\text{ nm}$, trong khi mẫu $\text{TiO}_2$ đốt có cấu trúc hạt lớn đặc khít ($> 2\ \mu\text{m}$).
  • Đo đặc tuyến dòng - thế ($I-V$): Màng $\text{TiO}_2$ nano-xốp (sol-gel và P25) thể hiện hoạt tính quang điện hóa vượt trội so với màng đặc. Hoạt tính quang hóa phụ thuộc chặt chẽ vào cấu trúc pha tinh thể (Anatase cho hoạt tính cao hơn Rutile) và hình thái xốp.
  • Ảnh hưởng của môi trường điện giải: Khảo sát phản ứng quang điện hóa trong dung dịch $\text{NaOH}$ và dung dịch hỗn hợp $\text{NaOH} + \text{Methanol}$. Khi có mặt chất bẫy lỗ trống Methanol, hiệu suất chuyển hóa quang - điện của điện cực nano-xốp đạt giá trị cao nhất.
  • Đo đặc tuyến điện dung - thế ($C-V$): Đường cong $C-V$ của điện cực nano-xốp không tuân theo quy luật Mott-Schottky tuyến tính $C^{-2} \sim V$. Dưới kích thích ánh sáng tử ngoại trong dung dịch $\text{NaOH} + \text{Methanol}$, đường đặc trưng $C-V$ bị dịch chuyển rõ rệt về phía thế phân cực dương.

Chương 5: Điện dung điện hoá điện cực $\text{TiO}_2$ nano-xốp. Cơ chế tăng tốc độ phản ứng Redox

Chương 5 phân tích kết quả mô phỏng và cơ chế vật lý:

  • Mô phỏng quá trình thiết lập cân bằng SEI đối với hệ hạt $\text{TiO}_2$ tiếp xúc dung dịch chứa cặp Redox $\text{I}^-/\text{I}_3^-$: Đối với hạt kích thước lớn ($r_0 \ge 20 L_D$), phân bố thế và hạt tải ở trạng thái chuẩn dừng tương đồng với rào thế Schottky kinh điển; đối với hạt nhỏ ($r_0 \le L_D$), phân bố thế phụ thuộc phi tuyến vào kích thước hạt. Thời gian thiết lập cân bằng của điện tử và lỗ trống có sự chênh lệch lớn do sự khác biệt về tốc độ trao đổi điện tích bề mặt.
  • Khớp (fitting) đường cong thực nghiệm $C-V$ với mô hình lý thuyết: Đối với điện cực $\text{TiO}_2$ đặc, kết quả đo $C-V$ hoàn toàn phù hợp với quan hệ Mott-Schottky. Đối với điện cực $\text{TiO}2$ nano-xốp, quy trình khớp số trích xuất thành công các thông số vật lý quan trọng: nồng độ pha tạp donor ($N_D$), thế vùng phẳng ($V{fb}$), điện dung Helmholtz ($C_H$), diện tích bề mặt nội và phân bố kích thước hạt.
  • Giá trị điện dung Helmholtz $C_H$ của điện cực nano-xốp thu được qua tính toán lớn hơn nhiều so với điện cực thể khối đặc, chứng minh cấu trúc nano-xốp và các kênh dẫn nano làm biến đổi cấu trúc điện tử bề mặt.
  • Giải thích cơ chế tăng tốc độ phản ứng Redox khi kích thích quang: Dưới tác dụng của ánh sáng tử ngoại, biên vùng dẫn $E_{cs}$ dịch chuyển về phía thế phân cực dương, làm giảm rào thế trao đổi $(E_{cs} - E_{Redox})$. Do hằng số tốc độ trao đổi điện tích tỷ lệ theo hàm số mũ $\exp\left[-(E_{cs} - E_{Redox})^2 / (4 E_r k T)\right]$, tốc độ phản ứng Redox trên bề mặt tăng vọt, áp đảo quá trình tái hợp hạt tải nội tại.

Kết quả và những đóng góp mới

  • Đóng góp mới về mặt lý luận và khoa học:

    • Xây dựng thành công hệ phương trình lý thuyết mô tả quá trình động học thiết lập cân bằng tại chuyển tiếp bán dẫn - điện giải (SEI) cho hệ hạt kích thước nhỏ trong hệ tọa độ một chiều và tọa độ cầu, tích hợp đầy đủ các quá trình sinh hạt tải, tái hợp vùng - vùng và trao đổi điện tích phi tuyến với cặp Redox.
    • Đề xuất và hoàn thiện phương pháp số tính toán điện dung điện hóa dựa trên khái niệm giả thế phân cực (PBP), khắc phục hoàn toàn hạn chế của lý thuyết Mott-Schottky cổ điển khi áp dụng cho vật liệu bán dẫn nano-xốp.
    • Phát hiện và giải thích định lượng hiện tượng dịch chuyển biên vùng năng lượng ($E_{cs}$) của màng $\text{TiO}_2$ nano-xốp về phía thế dương khi kích thích quang tử ngoại, thiết lập cơ chế tăng tốc độ phản ứng Redox dựa trên sự suy giảm rào thế trao đổi điện tích bề mặt.

  • Đóng góp mới về mặt thực tiễn và công nghệ:

    • Xác lập quy trình công nghệ sol-gel ổn định để chế tạo màng $\text{TiO}_2$ nano-xốp đơn pha Anatase $100%$, có độ bám dính tốt trên đế dẫn ITO, kiểm soát được kích thước hạt ($15 - 25\text{ nm}$) và độ xốp tối ưu cho các ứng dụng quang điện hóa.
    • Cung cấp một công cụ phần mềm tính toán số trên nền tảng MATLAB cho phép khớp dữ liệu đo phổ tổng trở $C-V$ thực nghiệm để trích xuất đồng thời các thông số vi mô của điện cực bán dẫn nano (nồng độ pha tạp, thế vùng phẳng, điện dung Helmholtz, phân bố kích thước hạt).
    • Chứng minh thực nghiệm hiệu quả nâng cao hoạt tính quang điện hóa của màng $\text{TiO}_2$ nano-xốp trong môi trường kiềm có pha phụ gia hữu cơ ($\text{NaOH} + \text{Methanol}$).

  • Kiến nghị và giải pháp đề xuất từ tác giả:

    • Ứng dụng giải pháp đưa các tác nhân xúc tác hóa học (như Methanol) vào dung dịch điện giải nhằm làm biến đổi cấu trúc điện tử bề mặt và tối ưu hóa tốc độ tách hạt tải cho pin quang điện hóa và thiết bị quang xúc tác.
    • Đề xuất tiếp tục mở rộng mô hình lý thuyết để khảo sát ảnh hưởng của hình học hạt bất đối xứng (dạng thanh, elip, cấu trúc một chiều) đến quá trình phân bố thế và động học hạt tải.
    • Đề xuất áp dụng kỹ thuật thực nghiệm mũi dò vi mô (Micro Probe Technique) để đo đạc trực tiếp các thông số vật lý tại vùng tiếp xúc rất gần bề mặt hạt và trong lòng các kênh xốp nano.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế được đề cập trong văn bản:

    • Mô hình lý thuyết và tính toán số trong luận án chủ yếu tập trung vào cấu hình hạt hình cầu đối xứng và mô hình một chiều; chưa bao quát chi tiết toàn bộ mạng lưới không gian ba chiều với các hình thái hạt dị hướng phức tạp.
    • Các thông số động học tái hợp bề mặt trong mô hình lý thuyết mới dừng ở giả thiết tái hợp vùng - vùng và một số mức bẫy bề mặt đơn lẻ, chưa mô tả được dải phân bố năng lượng liên tục của các trạng thái bẫy trong điều kiện điện cực hoạt động thực tế.

  • Hướng nghiên cứu tiếp theo:

    • Mở rộng mô hình tính toán lý thuyết cho các dạng hình học hạt bán dẫn khác nhau (hình trụ, ống nano, elipsoid).
    • Nghiên cứu chuyên sâu về sự phụ thuộc của tốc độ tái hợp bề mặt vào kích thước hạt trong hệ cấu trúc nano-xốp.
    • Nghiên cứu chi tiết ảnh hưởng của các kênh dẫn nano (nano-channels) trong màng nano-xốp đến tính chất điện tử của lớp Helmholtz và lớp dung môi tiếp giáp bằng mô phỏng số và kỹ thuật mũi dò vi mô.

Giá trị tham khảo

  • Đối tượng tham khảo:

    • Nghiên cứu sinh, học viên cao học và giảng viên chuyên ngành Vật lý chất rắn, Vật lý bán dẫn, Điện hóa học, Hóa lý và Khoa học - Kỹ thuật vật liệu.
    • Các nhà nghiên cứu và kỹ sư phát triển công nghệ pin mặt trời chất màu (DSSC), pin mặt trời chấm lượng tử, thiết bị quang xúc tác xử lý môi trường, cảm biến hóa học và linh kiện quang điện tử.

  • Nội dung có giá trị tham khảo chuyên sâu:

    • Quy trình công nghệ sol-gel chế tạo màng oxit bán dẫn nano-xốp trên đế ITO tại Chương 2.
    • Phương pháp luận xây dựng hệ phương trình vi phân phi tuyến chuyển động hạt tải và thuật toán sai phân hữu hạn / hàm Spline xử lý phổ trở kháng C-V tại Chương 3 và các Phụ lục A, E, F.
    • Các phân tích thực nghiệm và lý thuyết về hiện tượng dịch chuyển biên vùng năng lượng và động học phản ứng Redox tại Chương 4 và Chương 5.

Câu hỏi thường gặp

  • 1. Tại sao phép đo và công thức Mott-Schottky kinh điển không áp dụng được cho điện cực bán dẫn $\text{TiO}_2$ cấu trúc nano-xốp?
    Trả lời: Công thức Mott-Schottky kinh điển được xây dựng dựa trên giả định tiếp xúc bán dẫn phẳng có vùng điện tích không gian rộng (rào thế Schottky), trong đó điện trường nội tạo ra độ cong vùng năng lượng đáng kể. Đối với màng nano-xốp, kích thước hạt ($\sim 15 - 25\text{ nm}$) nhỏ hơn nhiều so với độ rộng lớp nghèo thể khối, độ cong vùng năng lượng trong từng hạt triệt tiêu ($\Delta \phi_{sc} \approx 0$), thế điện phân bố đồng đều trong toàn bộ hạt và dung dịch điện giải bao quanh từng hạt. Do đó, đường cong $C-V$ thực nghiệm không có quan hệ tuyến tính $C^{-2} \sim V$ như lý thuyết cổ điển.

  • 2. Quy trình sol-gel trong luận án sử dụng các thông số công nghệ nào để tạo ra màng $\text{TiO}_2$ nano-xốp đơn pha Anatase?
    Trả lời: Luận án sử dụng tiền chất $\text{Ti}(\text{OC}_3\text{H}_7)_4$ phối trộn cùng Isopropanol, nhỏ giọt vào nước cất có xúc tác $\text{HNO}_3\ 1\text{ M}$ ở $\text{pH} = 1{,}5$, phản ứng ở nhiệt độ $70 - 80^\circ\text{C}$ trong 8 giờ để tạo sol trong suốt với tỷ lệ nước : tiền chất là $6 : 14$. Sau khi cô đặc chân không ở $10^{-1}\text{ Torr}$ để đạt nồng độ $150\text{ g/l}$, sol được bổ sung phụ gia Triton X-100, phủ lên đế ITO và thiêu kết ở $450 - 500^\circ\text{C}$ trong 30 phút, tạo màng đơn pha Anatase $100%$ với kích thước hạt $\sim 15 - 25\text{ nm}$.

  • 3. Hiện tượng dịch chuyển biên vùng năng lượng khi kích thích quang ảnh hưởng như thế nào đến tốc độ phản ứng Redox của điện cực $\text{TiO}_2$ nano-xốp?
    Trả lời: Khi bị kích thích bằng ánh sáng tử ngoại trong dung dịch $\text{NaOH} + \text{Methanol}$, biên vùng dẫn $E_{cs}$ của $\text{TiO}2$ nano-xốp dịch chuyển về phía thế phân cực dương, làm giảm độ cao rào thế trao đổi $(E{cs} - E_{Redox})$. Vì hằng số tốc độ trao đổi điện tích phụ thuộc theo hàm số mũ của bình phương độ cao rào thế $\exp\left[-(E_{cs} - E_{Redox})^2 / (4E_r k T)\right]$, việc hạ thấp rào thế này làm tốc độ phản ứng Redox tăng vọt, áp đảo các quá trình tái hợp hạt tải trên bề mặt hạt nano.

  • 4. Sự khác biệt chính về phân bố thế và cơ chế dẫn hạt tải giữa điện cực $\text{TiO}_2$ đặc và điện cực nano-xốp là gì?
    Trả lời: Ở điện cực đặc, sụt thế tập trung chủ yếu trên lớp điện tích không gian bên trong bán dẫn tạo thành rào thế Schottky, hạt tải di chuyển dưới tác dụng của điện trường nội mạnh. Ở điện cực nano-xốp, sụt thế trong từng hạt không đáng kể mà tập trung chủ yếu tại tiếp xúc giữa đế dẫn và màng điện cực; hạt tải di chuyển qua màng chủ yếu theo cơ chế khuếch tán kết cặp với ion dung dịch (coupled ion-electron transport) và cơ chế nhảy bẫy giữa các tâm bề mặt hạt.

  • 5. Luận án sử dụng các công cụ toán học và thuật toán số nào để mô phỏng hệ phương trình chuyển động hạt tải?
    Trả lời: Luận án chuyển hệ phương trình vi phân phi tuyến trôi - khuếch tán và phương trình Poisson sang dạng không thứ nguyên, sau đó sử dụng phương pháp sai phân hữu hạn (finite difference), các công thức đạo hàm vi sai số, tích phân số (hình thang, Simpson), thuật toán nội suy đa thức bậc ba ghép trơn (cubic spline) và phương pháp nội suy ngược được lập trình giải trên môi trường MATLAB.

Kết luận

Luận án tiến sĩ đã giải quyết thành công các vấn đề học thuật then chốt về tính chất vật lý và động học của hệ điện cực bán dẫn $\text{TiO}_2$ cấu trúc nano-xốp trong môi trường điện giải. Bằng việc kết hợp chặt chẽ giữa công nghệ chế tạo sol-gel, các phép đo thực nghiệm quang điện hóa tiên tiến và xây dựng mô hình mô phỏng số phi tuyến chuyển tiếp SEI, tác giả đã làm sáng tỏ sự sai khác căn bản giữa màng nano-xốp và vật liệu thể khối đặc. Kết quả nghiên cứu cung cấp phương pháp số chuẩn xác để xử lý số liệu điện dung điện hóa $C-V$, đồng thời phát hiện và giải thích định lượng cơ chế dịch chuyển biên vùng làm tăng tốc độ phản ứng Redox dưới kích thích quang. Công trình đóng góp nền tảng lý thuyết và thực nghiệm quan trọng cho việc định hướng phát triển các thiết bị chuyển hóa năng lượng mặt trời và vật liệu quang xúc tác hiệu năng cao.
