Phương pháp phổ tần số trong nghiên cứu dao động dầm đàn hồi có vết nứt chịu tải trọng di động

Nghiên cứu hệ thống dao động dầm đàn hồi có vết nứt dưới tải trọng di động bằng phương pháp phổ tần số, phương pháp định lượng kết hợp định tính, góp

• Tác giả: Phí Thị Hằng
• Người hướng dẫn: GS. Nguyễn Tiến Khiêm
• Trường học: Trường Đại học Điện lực
• Chuyên ngành: Khoa Công nghệ Năng lượng
• Đề tài: Nghiên cứu dao động dầm đàn hồi có vết nứt dưới tải trọng di động bằng phương pháp phổ tần số
• Loại tài liệu: luận án

Mục lục chi tiết

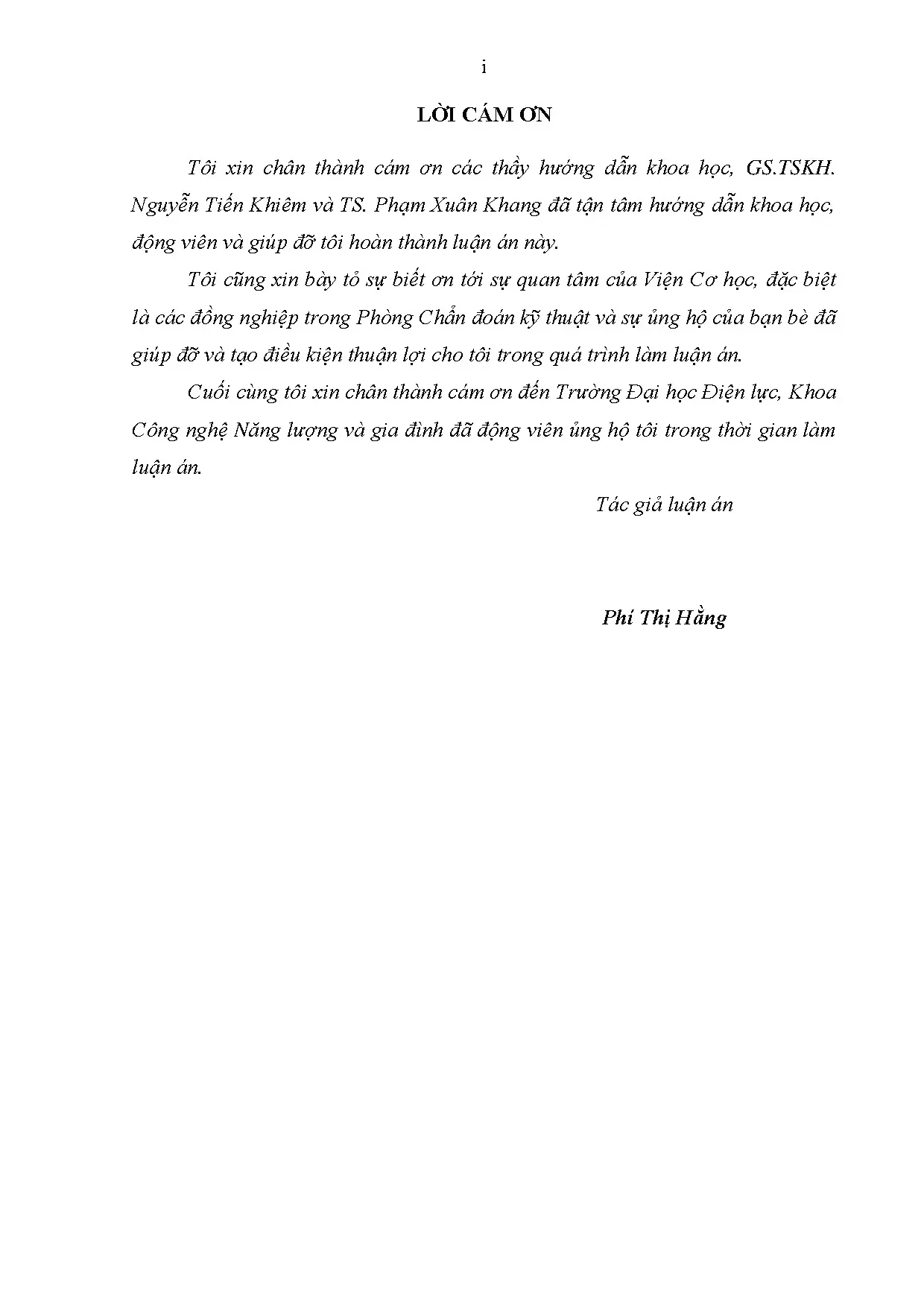

• LỜI CÁM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Sơ lược về lịch sử bài toán tải trọng di động
• 1.2. Nội dung cơ bản của bài toán tải trọng di động
• 1.3. Một số phương pháp truyền thống giải bài toán tải trọng di động
• 1.3.1. Phương pháp Bubnov-Galerkin
• 1.3.2. Phương pháp phần tử hữu hạn
• 1.3.3. Phương pháp độ cứng động
• 1.4. Bài toán chẩn đoán vết nứt trong dầm đàn hồi
• 1.5. Một số nhận xét và định hướng nghiên cứu
• 2. CHƯƠNG 2: CƠ SỞ PHƯƠNG PHÁP LUẬN
• 2.1. Hàm đáp ứng tần số
• 2.2. Phép biến đổi Fourier
• 2.3. Các đặc trưng tần số của hệ cơ học
• 2.4. Ứng dụng cho mô hình dầm đàn hồi
• 2.4.1. Khái niệm về đáp ứng tần số của dầm chịu tải trọng bất kỳ
• 2.4.2. Phương pháp phổ tần số cho dầm chịu tải trọng di động
• 2.4.3. Cơ sở phương pháp [42]
• 2.5. Ví dụ minh họa và kiểm chứng
• 2.6. Phương pháp điều chỉnh Tikhonov
• 3. CHƯƠNG 3: KẾT QUẢ PHÂN TÍCH SỐ DAO ĐỘNG CỦA DẦM ĐÀN HỒI CHỊU TẢI TRỌNG ĐIỀU HOÀ DI ĐỘNG
• 3.1. Đáp ứng tần số của dầm chịu tác dụng của lực hằng số di động
• 3.2. Đáp ứng tần số của dầm đàn hồi chịu tải trọng điều hòa
• 4. CHƯƠNG 4: DAO ĐỘNG CỦA DẦM BỊ NỨT CHỊU TẢI TRỌNG DI ĐỘNG
• 4.1. Dao động riêng của dầm có nhiều vết nứt
• 4.2. Mô hình dầm có nhiều vết nứt
• 4.3. Bài toán dao động riêng
• 4.4. Dao động riêng của dầm liên tục có nhiều vết nứt
• 4.5. Phương pháp phổ tần số cho dầm có vết nứt chịu tải trọng di động
• 4.6. Ảnh hưởng của vết nứt đến đáp ứng của dầm chịu tải trọng di động
• 4.7. Nhận dạng vết nứt bằng đáp ứng của dầm chịu tải trọng di động
• 4.7.1. Cơ sở phương pháp nhận dạng
• 4.7.2. Kết quả thử nghiệm số
• KẾT LUẬN CHUNG
• DANH SÁCH CÔNG TRÌNH ĐÃ ĐƯỢC CÔNG BỐ
• DANH SÁCH CÔNG TRÌNH ĐÃ GỬI ĐĂNG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về dao động dầm đàn hồi

Nghiên cứu dao động dầm đàn hồi có vết nứt dưới tải trọng di động là một lĩnh vực quan trọng trong kỹ thuật xây dựng và cơ học. Đặc biệt, việc phân tích đáp ứng tần số của dầm chịu tải trọng di động giúp hiểu rõ hơn về hành vi của kết cấu dưới tác động của lực. Các nghiên cứu trước đây đã chỉ ra rằng tải trọng di động có thể gây ra những dao động phức tạp, ảnh hưởng đến độ bền và tuổi thọ của dầm. Việc áp dụng phương pháp phổ tần số cho phép phân tích các dạng dao động của dầm một cách chính xác hơn, từ đó đưa ra các giải pháp thiết kế hiệu quả hơn cho các công trình giao thông.

1.1. Tầm quan trọng của nghiên cứu

Nghiên cứu này không chỉ giúp cải thiện khả năng thiết kế mà còn hỗ trợ trong việc chẩn đoán và đánh giá tình trạng của các kết cấu. Việc phát hiện sớm các vết nứt trong dầm đàn hồi có thể ngăn ngừa những sự cố nghiêm trọng trong tương lai. Các phương pháp truyền thống thường gặp khó khăn trong việc phát hiện và phân tích các vết nứt, do đó, việc áp dụng các phương pháp mới như phương pháp phổ tần số là cần thiết.

II. Cơ sở lý thuyết của phương pháp phổ tần số

Phương pháp phổ tần số được xây dựng dựa trên các nguyên lý cơ bản của cơ học vật liệu và động lực học. Đặc biệt, hàm đáp ứng tần số được sử dụng để mô tả hành vi dao động của dầm dưới tác động của tải trọng. Các nghiên cứu đã chỉ ra rằng, khi dầm có vết nứt, tần số dao động sẽ thay đổi, điều này có thể được sử dụng để nhận dạng vị trí và độ sâu của vết nứt. Việc áp dụng phương pháp phần tử hữu hạn trong phân tích cho phép mô hình hóa các điều kiện biên phức tạp và các dạng tải trọng khác nhau, từ đó nâng cao độ chính xác của kết quả phân tích.

2.1. Các đặc trưng tần số của hệ cơ học

Các đặc trưng tần số của dầm đàn hồi chịu tải trọng di động có thể được xác định thông qua các phương trình vi phân. Việc phân tích tần số giúp xác định các tần số riêng của dầm, từ đó đưa ra các biện pháp thiết kế phù hợp. Đặc biệt, trong trường hợp dầm có vết nứt, tần số riêng sẽ bị ảnh hưởng đáng kể, điều này cần được xem xét trong quá trình thiết kế và bảo trì.

III. Phân tích dao động của dầm có vết nứt

Phân tích dao động của dầm có vết nứt dưới tải trọng di động là một thách thức lớn trong lĩnh vực cơ học. Các nghiên cứu đã chỉ ra rằng, sự hiện diện của vết nứt có thể làm thay đổi đáng kể đáp ứng tần số của dầm. Việc sử dụng phương pháp phổ tần số cho phép xác định các dạng dao động và tần số cộng hưởng của dầm, từ đó giúp nhận dạng và đánh giá tình trạng của dầm. Kết quả phân tích cho thấy rằng, khi tải trọng di động tác động lên dầm, biên độ dao động sẽ thay đổi theo vị trí và số lượng vết nứt, điều này có thể được sử dụng để phát hiện và chẩn đoán các vết nứt trong dầm.

3.1. Ảnh hưởng của vết nứt đến đáp ứng của dầm

Sự hiện diện của vết nứt trong dầm không chỉ ảnh hưởng đến tần số dao động mà còn đến biên độ và hình dạng của các dạng dao động. Các nghiên cứu đã chỉ ra rằng, khi dầm có nhiều vết nứt, đáp ứng tần số sẽ có sự thay đổi rõ rệt, điều này có thể được sử dụng để nhận dạng vị trí và độ sâu của vết nứt. Việc phân tích này không chỉ có giá trị trong việc thiết kế mà còn trong việc bảo trì và kiểm tra định kỳ các công trình.

IV. Kết luận và hướng nghiên cứu tiếp theo

Nghiên cứu về dao động dầm đàn hồi có vết nứt dưới tải trọng di động đã mở ra nhiều hướng nghiên cứu mới trong lĩnh vực cơ học. Việc áp dụng phương pháp phổ tần số không chỉ giúp nâng cao độ chính xác trong phân tích mà còn hỗ trợ trong việc phát hiện và chẩn đoán các vết nứt. Các kết quả đạt được từ nghiên cứu này có thể được ứng dụng trong thực tiễn để cải thiện độ bền và tuổi thọ của các công trình. Hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các mô hình phức tạp hơn và áp dụng các công nghệ mới trong việc phân tích và chẩn đoán tình trạng của dầm.

4.1. Đề xuất các phương pháp nghiên cứu mới

Để nâng cao độ chính xác và hiệu quả trong việc phân tích dao động của dầm, cần thiết phải phát triển các phương pháp nghiên cứu mới, bao gồm việc kết hợp giữa phương pháp phổ tần số và các công nghệ cảm biến hiện đại. Điều này sẽ giúp cải thiện khả năng phát hiện và chẩn đoán các vết nứt trong dầm, từ đó đảm bảo an toàn cho các công trình giao thông.

Trích đoạn nội dung tài liệu

Chương 1 trình bày tổng quan và các phƣơng pháp cổ điển trong việc giải bài toán tải trọng di động; bài toán chẩn đoán vết nứt trong dầm và một số kết quả đã đạt đƣợc. Chương 2 trình bày cơ sở lý thuyết của phƣơng pháp đáp ứng tần số áp dụng cho dầm đàn hồi chịu tải trọng di động. Chương 3 đƣa ra lời giải chính xác trong miền tần số cho bài toán dao động của dầm không vết nứt chịu tải trọng di động và phân tích phổ dao động của dầm phụ thuộc vào vận tốc của tải trọng di động. Chương 4 nghiên cứu dao động của dầm đàn hồi có nhiều vết nứt sử dụng phƣơng pháp phổ tần số và đề xuất một thuật toán thử nghiệm chẩn đoán vết nứt trong dầm đàn hồi chịu tải trọng di động.

Kết luận chung trình bày những kết quả chính đã nhận đƣợc trong luận án và những vấn đề cần phải tiếp tục nghiên cứu. Những đóng góp mới của luận án có thể tóm tắt như sau: 1. Đại đa số các công trình nghiên cứu đã công bố về bài toán tải trọng di động đều phân tích đáp ứng của dầm trong miền thời gian, luận án này đã tiến hành phân tích đáp ứng của dầm chịu tải trọng di động trong miền tần số. Áp dụng phƣơng pháp này, ta có thể nhận dạng đƣợc tất cả các dạng dao động của dầm từ trạng thái chuyển tiếp (transient) đến chế độ bình ổn (steady) cùng với cả thành phần dao động kéo theo do tải trọng di động gây nên (Đã công bố tại Vietnam Journal of Mechanics, 2014).

Đối với dầm không nứt chịu tải trọng di động, đã phát hiện ra rằng nếu tải trọng tập trung di động với vận tốc chậm (nhỏ hơn 1/10 vận tốc tới hạn) thì dầm dao động với tần số của tải trọng. Nhƣng khi vận tốc của tải trọng lớn hơn 1/3 vận tốc tới hạn thì dầm chỉ dao động với tần số riêng. Nếu vận tốc của lực trong khoảng từ 1/10 đến 1/3 vận tốc tới hạn thì sự tƣơng tác của các thành phần dao động trên là rất mạnh, có thể dẫn đến sự triệt tiêu dao động của dầm ở tần số riêng (Đã gửi đăng tại Vietnam Journal of Mechanics, 2015). Đã đƣa ra một phƣơng pháp tính toán tần số riêng của dầm liên tục có nhiều vết nứt và đã chỉ ra rằng các gối cứng trung gian làm thay đổi đáng kể ảnh hƣởng của vết nứt đến tần số riêng của cả dầm.

Đây là sự phát triển của phƣơng pháp ma trận truyền cho dầm liên tục có nhiều vết nứt (Đã công bố trong Tuyển tập Báo cáo Hội nghị Cơ học kỹ thuật toàn quốc, Hà Nội 2014). Đã phân tích sự thay đổi của hàm đáp ứng tần số của dầm có nhiều vết nứt chịu tải trọng di động phụ thuộc vào vị trí vết nứt, số lƣợng vết nứt đồng thời với các tham số nhƣ vận tốc, tần số và pha của tải trọng. Ở đây đã phát hiện ra những giá trị của các tham số nêu trên làm cho hàm đáp ứng tần số là lớn nhất, phục vụ cho việc chẩn đoán vết nứt một cách chính xác nhất (Đã công bố trong Tuyển tập Báo cáo tại Hội Cơ học Kỹ thuật toàn quốc, Đà Nẵng 2015). Đã đề xuất một thuật toán nhận dạng vết nứt trong dầm bằng cách đo đạc đáp ứng tần số của dầm chịu tải trọng điều hòa di động.

Thử nghiệm bằng số cho thấy thuật toán đƣợc đề xuất cho phép phát hiện chính xác 4 vết nứt ở xa biên khi sai số đo đạc lên đến 15% (Đã công bố 01 công trình trên tạp chí ISI: Nondestructive Testing and Evluation (First Online 15 Sep. 2015) và đã gửi đăng 01 bài báo trên tạp chí ISI: Journal of Vibration and Control, 2015). TỔNG QUAN Đáp ứng động học của dầm chịu tải trọng động là một vấn đề quan trọng trong việc thiết kế đƣờng sắt, cầu và các quá trình cơ khí. Đó là vấn đề thực sự quan trọng vì nó tồn tại ở nhiều lĩnh vực nhƣ giao thông vận tải, cầu, đƣờng sắt, đƣờng hầm… Các kết cấu này đều đƣợc thiết kế để chịu tác dụng của các tải trọng di động.

Tải trọng di động là một vấn đề phức tạp nhƣng không thể tránh khỏi trong động học kết cấu. Rất nhiều công trình đã công bố trong vòng 100 năm qua đối với đáp ứng động của cầu đƣờng sắt và sau là với cầu cao tốc dƣới tác động của tải trọng di động. Tƣơng tác xe-cầu là một lĩnh vực rộng lớn trong vấn đề tải trọng di động. Trong trƣờng hợp tốc độ di chuyển của xe tƣơng đối thấp thì vấn đề có thể đƣợc giải quyết thông thƣờng nhƣ đối với tải trọng không di chuyển.

Các hiệu ứng động lực học bắt đầu đƣợc quan tâm vào giữa thế kỷ 19 ở Anh, khi cầu Stephenson bắc qua sông Dee Chester ở Anh sụp đổ vào năm 1847. Chính tai nạn này đã thúc đẩy các kỹ sƣ nghiên cứu về vấn đề tải trọng di động. Trƣớc đó, các vấn đề tải trọng di động đƣợc xem xét cho cầu đƣờng sắt chịu tải trọng di động của các toa tàu. Các loại điển hình của tải trọng di động trên kết cấu là hằng số hay dạng điều hòa hoặc tải trọng gây ra do khối lƣợng di động.

Ngày nay, sự phát triển của công nghệ giao thông vận tải và cơ khí ôtô đã giúp các kết cấu xe-cầu có khả năng chịu rung động và áp lực cao hơn nhiều so với trƣớc đây với tải di chuyển tốc độ cao và trọng lƣợng lớn. Vì vậy, bài toán tải trọng di động cũng phức tạp hơn nhiều cả về tải trọng di động và bản thân kết cấu chịu tải trọng di động. Chính sự phức tạp này đòi hỏi phải có những phƣơng pháp mới để nâng cao độ chính xác của lời giải bài toán tải trọng di động gần với thực tế hơn. Nhƣ vậy, vấn đề tải trọng di động mặc dù đƣợc quan tâm từ rất lâu, nhƣng đến ngày hôm nay vẫn còn rất cấp thiết.

Sơ lƣợc về lịch sử bài toán tải trọng di động Lịch sử nghiên cứu về tải trọng động di động đã đƣợc khởi đầu từ cuối thế kỷ 19 bằng những nghiên cứu của R. Những nghiên cứu đầu tiên này đã đƣa ra những lời giải gần đúng đầu tiên về bài toán tải trọng hằng số di động. Bài toán phức tạp hơn về tải trọng di động phụ thuộc thời gian đã đƣợc nghiên cứu bởi các nhà khoa học ngƣời Nga nhƣ A. Sau đó bài toán tải trọng di động tính đến ảnh hƣởng của khối lƣợng đã đƣợc nghiên cứu bởi H.

Các kết quả đầu tiên này đã đƣợc S. Timoshenko tổng kết lại trong các cuốn sách [87, 88]. Những nghiên cứu mang tính ứng dụng hơn về bài toán tải trọng di động đối với đƣờng ray hay các kết cấu phức tạp hơn đã đƣợc tổng kết lại bởi V. Fryba đã xuất bản cuốn sách tổng kết khá đầy đủ các kết quả nghiên cứu về lĩnh vực này một cách bài bản, khoa học và nó đƣợc tái bản với sự cập nhật những kết quả mới hơn sau đó gần 30 năm, vào năm 1999 [28].

Wu đã tổng kết các kết quả nghiên cứu bài toán tƣơng tác giữa cầu và xe ứng dụng trong việc thiết kế các đƣờng cao tốc ở Nhật, Đài Loan và Hồng Kông trong tài liệu [94]. Những nghiên cứu lý luận sâu sắc về bài toán tải trọng di động, đặc biệt là bài toán các vật di động đã đƣợc công bố trong các công trình của A. Pesterev và cộng sự [71-73]. Ở Việt Nam, bài toán tải trọng di động đã đƣợc quan tâm nghiên cứu và đã có những đóng góp đáng kể trong lĩnh vực này, trong đó cần phải kể đến các công trình nghiên cứu của các tác giả Nguyễn Văn Khang và các công sự [4, 5], Đỗ Xuân Thọ [14], Hoàng Hà và các cộng sự [2], Đỗ Kiến Quốc và các cộng sự [13], Nguyễn Trọng Phƣớc và cộng sự [11], Nguyễn Thái Chung và Hoàng Xuân Lƣợng [1] và một số luận án tiến sỹ [3, 6, 10, 12].

Hiện nay, vấn đề tải trọng di động đang thu hút nhiều chuyên gia của Việt Nam và những hƣớng nghiên cứu điển hình ở Việt Nam là nghiên cứu các kết cấu phức tạp hơn dầm đàn hồi nhƣ: dầm FGM [31], tấm, vỏ hay các kết cấu phức tạp nhƣ đƣờng hầm [25], v. Nội dung cơ bản của bài toán tải trọng di động Xét một dầm đàn hồi chịu tải trọng di động nhƣ trong Hình 1.1, trong đó mô tả một vật có khối lƣợng m đặt trên một giảm chấn (k,c) di động trên một dầm đàn hồi có các đặc trƣng cơ học nhƣ trong hình vẽ. Bỏ qua khối lƣợng của con lăn và giả thiết rằng con lăn luôn tiếp xúc với bề mặt của dầm, phƣơng trình chuyển động của hệ có thể thiết lập ở dạng [15, 67]:  4 w( x, t ) w( x, t )  2 w( x, t ) EI   F  P(t ) [ x  x 0 (t )] ; (1.3) Trong phƣơng trình trên w( x, t ) là độ võng của dầm, y(t ) là dịch chuyển thẳng đứng tuyệt đối và z (t ) -dịch chuyển tƣơng đối của vật (so với dầm); x0 (t ) là vị trí của con lăn trên dầm;  (t ) là hàm xung Dirac, có tính chất   f (t ) (t  t 0 )dt  f (t 0 ). Mô hình bài toán tải trọng di động Từ bài toán tổng hợp này ta có thể nhận đƣợc các bài toán cụ thể nhƣ sau : Bài toán lực di động : Trong số các vấn đề dao động của kết cấu và vật rắn chịu tải trọng di động thì trƣờng hợp đơn giản nhất là dầm gối tựa đơn chịu một lực không đổi di chuyển trên nó với vận tốc không đổi (Hình 1.

Mô hình dầm chịu tác dụng của lực di động Trong trƣờng hợp này, - Dầm có mặt cắt và mật độ khối lƣợng không đổi trên suốt chiều dài dầm; - Tải trọng di động là một lực tập trung và di chuyển với vận tốc không đổi, từ trái qua phải; - Tính toán đƣợc áp dụng với dầm gối tựa đơn và các điều kiện đầu bằng 0. Với các giả định đó, bài toán đƣợc miêu tả bởi phƣơng trình:  4 w( x, t )  2 w( x, t ) w( x, t ) EI  F    ( x  vt ) P(t ) (1.4) x 4 t 2 t với điều kiện biên: w(0, t )  0; w(, t )  0;  2 w( x, t )  2 w( x, t )  0;  0; (1.
