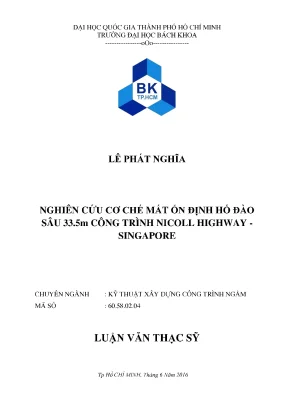

Nghiên Cứu Cơ Chế Ổn Định Hồ Đào Sâu 33.5m Tại Công Trình Nicoll Highway - Singapore

Luận văn thạc sĩ nghiên cứu kỹ thuật xây dựng nghiên cứu cơ chế mất ổn định hố đào sâu 33 5m công trình nicoll highway singapore, đánh giá hiện trạng, phân tích vấn đề, đề xuất

• Tác giả: Lê Phát Nghĩa
• Người hướng dẫn: PGS. Trần Tuan Anh
• Trường học: Đại học Quốc gia Thành phố Hồ Chí Minh
• Chuyên ngành: Kỹ thuật xây dựng công trình ngầm
• Đề tài: Nghiên Cứu Cơ Chế Ổn Định Hồ Đào Sâu 33.5m Tại Công Trình Nicoll Highway - Singapore
• Loại tài liệu: luận văn thạc sỹ
• Năm xuất bản: 2016
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CÁM ƠN
• TÓM TẮT LUẬN VĂN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỐ ĐÀO SÂU
• 1.1. Sơ lược về hố đào sâu
• 1.2. Khái niệm hố đào sâu
• 1.3. Một số nghiên cứu tiêu biểu về hố đào sâu
• 1.4. Cấu tạo kết cấu chắn giữ thành hố đào
• 1.5. Nguyên nhân gây mất ổn định hố đào
• 1.6. Một số công trình hố đào gặp sự cố trên thế giới và nước ta
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT TÍNH TOÁN ỔN ĐỊNH HỐ ĐÀO SÂU
• 2.1. Lý thuyết tính toán áp lực ngang của đất lên tường chắn
• 2.2. Lý thuyết Mohr - Rankine
• 2.2.1. Đối với đất rời
• 2.2.2. Đối với đất dính
• 2.3. Áp lực đất chủ động và bị động
• 2.4. Lý thuyết tính toán áp lực đất lên tường chắn hố đào sâu
• 2.4.1. Áp lực đất dài hạn
• 2.4.2. Áp lực đất ngắn hạn
• 2.5. Phân tích lực dọc tác dụng lên tường chắn hố đào sâu
• 2.6. Phân tích ổn định hố đào sâu
• 2.7. Phá hoại cắt tổng thể
• 2.8. Ổn định chống trồi đáy hố đào
• 2.9. Phương pháp phần tử hữu hạn
• 2.9.1. Phân tích ứng xử thoát nước và không thoát nước trong Plaxis
• 2.9.1.1. Ứng xử thoát nước (drained)
• 2.9.1.2. Ứng xử không thoát nước (undrained)
• 2.9.2. Lựa chọn ứng xử trong phân tích hố đào sâu
• 2.9.3. Các phương pháp A, B, C trong ứng xử Undrained
• 2.10. Các mô hình đất
• 2.10.1. Mô hình Mohr-Coulomb
• 2.10.2. Mô hình Hardening Soil
• 3. CHƯƠNG 3: MÔ PHỎNG HỐ ĐÀO SÂU 33.5m CÔNG TRÌNH NICOLL HIGHWAY - SINGAPORE
• 3.1. Mô tả công trình
• 3.2. Thiết kế và thi công
• 3.2.1. Sự sụp đổ công trình và vấn đề đặt ra
• 3.2.2. Mô phỏng công trình
• 3.2.3. Cấu tạo địa chất
• 3.2.4. Thiết kế thanh chống
• 3.2.5. Mô phỏng công trình bằng Plaxis
• 3.2.6. Mô hình phần tử hữu hạn
• 3.2.7. Mô phỏng trình tự thi công
• 3.2.8. Các thông số đầu vào mô hình đất
• 3.2.9. Tính toán chuyển vị, nội lực của tường vây, thanh chống
• 3.2.10. Nhận xét kết quả mô phỏng
• 4. CHƯƠNG 4: NGHIÊN CỨU CƠ CHẾ MẤT ỔN ĐỊNH HỐ ĐÀO SÂU
• 4.1. Phân tích và đánh giá nội lực hệ thanh chống
• 4.2. Phân tích và đánh giá momen tường vây
• 4.3. Phân tích và đánh giá chuyển vị tường vây
• 4.4. Cơ chế mất ổn định hố đào sâu
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Cơ Chế Ổn Định Hồ Đào Sâu 33

Nghiên cứu cơ chế ổn định hồ đào sâu 33.5m tại công trình Nicoll Highway - Singapore là một chủ đề quan trọng trong lĩnh vực kỹ thuật xây dựng. Công trình này không chỉ là một ví dụ điển hình về sự phát triển đô thị mà còn là một bài học quý giá về quản lý rủi ro trong xây dựng. Việc hiểu rõ cơ chế ổn định của hồ đào sâu giúp các kỹ sư thiết kế và thi công có thể đưa ra các giải pháp hiệu quả hơn.

1.1. Khái Niệm Hồ Đào Sâu Và Tầm Quan Trọng

Hồ đào sâu được định nghĩa là hố đào có chiều sâu lớn, thường gặp trong các công trình xây dựng ngầm. Việc nghiên cứu cơ chế ổn định của hồ đào sâu là cần thiết để đảm bảo an toàn cho công trình và giảm thiểu rủi ro trong quá trình thi công.

1.2. Lịch Sử Nghiên Cứu Hồ Đào Sâu

Lịch sử nghiên cứu hồ đào sâu bắt đầu từ những năm 1940 với các công trình nổi bật. Các nghiên cứu này đã giúp hình thành các lý thuyết và phương pháp tính toán hiện đại, đóng góp vào sự phát triển của ngành xây dựng.

II. Vấn Đề Và Thách Thức Trong Nghiên Cứu Hồ Đào Sâu

Nghiên cứu cơ chế ổn định hồ đào sâu 33.5m tại Nicoll Highway đối mặt với nhiều thách thức. Các yếu tố như địa chất, áp lực đất và điều kiện thi công đều ảnh hưởng đến sự ổn định của hồ đào. Việc phân tích và đánh giá các yếu tố này là rất quan trọng để đảm bảo an toàn cho công trình.

2.1. Các Yếu Tố Ảnh Hưởng Đến Ổn Định

Các yếu tố như áp lực đất, độ ẩm và cấu trúc địa chất có thể gây ra sự mất ổn định cho hồ đào. Việc phân tích các yếu tố này giúp xác định các biện pháp khắc phục hiệu quả.

2.2. Các Sự Cố Thường Gặp Trong Thi Công

Trong quá trình thi công hồ đào sâu, nhiều sự cố có thể xảy ra như sụp lún, biến dạng tường vây. Những sự cố này không chỉ gây thiệt hại về tài sản mà còn ảnh hưởng đến an toàn lao động.

III. Phương Pháp Nghiên Cứu Cơ Chế Ổn Định Hồ Đào Sâu

Để nghiên cứu cơ chế ổn định của hồ đào sâu, nhiều phương pháp đã được áp dụng. Các phương pháp này bao gồm mô phỏng số, phân tích lý thuyết và thực nghiệm. Việc kết hợp các phương pháp này giúp đưa ra những kết quả chính xác và đáng tin cậy.

3.1. Mô Phỏng Số Bằng Phần Mềm Plaxis 2D

Phần mềm Plaxis 2D được sử dụng để mô phỏng hành vi của hồ đào sâu dưới các điều kiện khác nhau. Mô phỏng này giúp dự đoán các hiện tượng có thể xảy ra trong quá trình thi công.

3.2. Phân Tích Lý Thuyết Và Thực Nghiệm

Phân tích lý thuyết kết hợp với thực nghiệm giúp xác định các thông số quan trọng ảnh hưởng đến ổn định của hồ đào. Các kết quả thu được từ thực nghiệm sẽ được so sánh với mô phỏng số để kiểm tra tính chính xác.

IV. Ứng Dụng Thực Tiễn Và Kết Quả Nghiên Cứu

Kết quả nghiên cứu về cơ chế ổn định hồ đào sâu 33.5m tại Nicoll Highway đã chỉ ra nhiều bài học quý giá cho ngành xây dựng. Những ứng dụng thực tiễn từ nghiên cứu này có thể giúp cải thiện quy trình thiết kế và thi công các công trình tương tự.

4.1. Bài Học Từ Công Trình Nicoll Highway

Công trình Nicoll Highway đã cung cấp nhiều thông tin quý giá về cách thức quản lý rủi ro trong thi công hồ đào sâu. Những bài học này có thể áp dụng cho các dự án tương lai.

4.2. Đề Xuất Giải Pháp Cải Tiến

Dựa trên kết quả nghiên cứu, nhiều giải pháp cải tiến đã được đề xuất nhằm nâng cao tính ổn định của hồ đào sâu. Các giải pháp này bao gồm cải thiện thiết kế tường vây và áp dụng công nghệ mới trong thi công.

V. Kết Luận Và Tương Lai Của Nghiên Cứu Hồ Đào Sâu

Nghiên cứu cơ chế ổn định hồ đào sâu 33.5m tại Nicoll Highway đã mở ra nhiều hướng đi mới cho ngành xây dựng. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều cải tiến trong thiết kế và thi công các công trình ngầm.

5.1. Tương Lai Của Nghiên Cứu

Nghiên cứu về hồ đào sâu sẽ tiếp tục phát triển với sự hỗ trợ của công nghệ mới. Các phần mềm mô phỏng và phân tích sẽ ngày càng trở nên chính xác hơn, giúp nâng cao hiệu quả trong thiết kế.

5.2. Khuyến Nghị Cho Các Nghiên Cứu Tiếp Theo

Các nghiên cứu tiếp theo nên tập trung vào việc phát triển các phương pháp mới để cải thiện tính ổn định của hồ đào sâu. Việc áp dụng các công nghệ tiên tiến sẽ giúp giảm thiểu rủi ro và nâng cao an toàn trong thi công.

Nội dung chính

Tổng quan nghiên cứu

Thảm họa sụp đổ hố đào sâu 33.5m tại dự án tàu điện ngầm MRT Circle Line trên đường Nicoll Highway (Singapore) xảy ra vào lúc 15:30 ngày 20/04/2004 là một trong những sự cố địa kỹ thuật nghiêm trọng nhất trong lịch sử xây dựng công trình ngầm thế giới. Sự cố này đã làm sụt lún hoàn toàn một đoạn đường cao tốc 6 làn xe, khiến 4 người thiệt mạng và gây thiệt hại kinh tế ước tính hàng trăm triệu USD. Đề tài luận văn thạc sĩ chuyên ngành Kỹ thuật Xây dựng Công trình ngầm tại Trường Đại học Bách khoa – ĐHQG TP.HCM, hoàn thành vào tháng 06/2016, tập trung giải quyết bài toán phân tích chuyên sâu cơ chế mất ổn định của hố đào quy mô lớn này nhằm ngăn ngừa các thảm họa tương tự trong tương lai.

Mục tiêu trọng tâm của nghiên cứu là tái hiện và mô phỏng chính xác toàn bộ quá trình thi công đào đất nhiều giai đoạn bằng phần mềm phần tử hữu hạn Plaxis 2D, đồng thời làm rõ sự tương tác phức tạp giữa kết cấu tường vây bê tông cốt thép dày hơn 1.0m với nền đất sét biển mềm yếu (Singapore Marine Clay). Luận văn đối chiếu các kết quả tính toán mô phỏng số với số liệu quan trắc thực địa trước khi công trình sụp đổ, bao gồm chuyển vị ngang cực đại của tường vây đạt 325mm và độ lún bề mặt đất xung quanh lên tới 150mm. Thông qua việc phân tích lực dọc trong 9 tầng thanh chống và biến dạng uốn của tường chắn, nghiên cứu xác định chính xác các điểm giới hạn phá hoại dẻo trong đất và hư hỏng cục bộ của hệ giằng chống thép.

Kết quả nghiên cứu mang ý nghĩa khoa học và thực tiễn sâu sắc đối với ngành kỹ thuật công trình ngầm đô thị. Luận văn cung cấp khung đánh giá rủi ro định lượng, chứng minh rằng việc áp dụng sai mô hình ứng xử của đất có thể làm sai lệch dự báo áp lực ngang lên tới 25% - 30%, đồng thời đưa ra các chuẩn mực an toàn mới để nâng hệ số ổn định tổng thể cho các dự án ngầm đô thị tại Việt Nam từ mức quy chuẩn 1.2 lên mức an toàn khuyến nghị trên 1.5.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết cơ học đất cổ điển kết hợp với cơ học đất hiện đại và phương pháp giải tích tiên tiến:

• Lý thuyết áp lực đất Coulomb (1773) và Mohr – Rankine (1915): Được áp dụng để tính toán áp lực đất chủ động và bị động tác dụng lên tường vây trong điều kiện thoát nước lẫn không thoát nước. Công thức xác định hệ số áp lực đất chủ động $K_a = \tan^2(45^\circ - \phi'/2)$ và bị động $K_p = \tan^2(45^\circ + \phi'/2)$ được sử dụng để thiết lập đường bao ứng suất giới hạn.
• Lý thuyết ổn định bùng nền đáy hố đào của Terzaghi (1943) và Bjerrum – Eide (1956): Đánh giá nguy cơ trồi đáy hố móng trong tầng sét yếu bão hòa nước với yêu cầu hệ số an toàn chống bùng nền tối thiểu $FS \ge 1.2$.
• Lý thuyết áp lực đất biểu kiến của Peck (1969): Dùng để ước tính sơ bộ tải trọng phân bố lên hệ thanh chống nhiều tầng (strut load) theo quy tắc diện tích truyền tải một nửa nhịp và phương pháp gối tựa đơn.
• Mô hình vật liệu phi tuyến Hardening Soil (HS) và Mohr – Coulomb (MC): Mô hình HS mô tả độ cứng phụ thuộc vào ứng suất theo quy luật hyperbol, phân biệt rõ mô-đun biến dạng tải ban đầu $E_{50}^{ref}$, mô-đun nén cố kết $E_{oed}^{ref}$ và mô-đun gia tải/dỡ tải $E_{ur}^{ref}$, giúp nắm bắt chính xác hiện tượng biến cứng dẻo của đất sét biển.

Các khái niệm kỹ thuật then chốt bao gồm: ứng xử không thoát nước dạng A và B (Undrained A, Undrained B), cơ chế phá hoại cắt tổng thể, hiện tượng chân tường bị đá văng (kick-out), và hiệu ứng suy giảm độ cứng dọc trục của hệ giằng chống do biến dạng lệch tâm.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng số phần tử hữu hạn 2D kết hợp đối chiếu giải tích và phân tích dữ liệu điều tra thực địa:

• Nguồn dữ liệu: Bộ số liệu địa chất và hồ sơ thi công được thu thập từ báo cáo chính thức của Ủy ban Điều tra Sự cố Singapore (COI Report 2005) cùng các công trình nghiên cứu hiện trường của Whittle & Davies (2006). Cỡ mẫu khảo sát bao gồm chuỗi dữ liệu địa kỹ thuật từ 10 giếng khoan sâu đại diện, xác định chi tiết các chỉ tiêu cơ lý của các lớp đất sét biển trên (Upper Marine Clay) và đất sét biển dưới (Lower Marine Clay) với sức kháng cắt không thoát nước $s_u$ dao động từ 20 kPa đến 80 kPa.
• Phương pháp phân tích: Sử dụng phần mềm Plaxis 2D với lưới phần tử hữu hạn tam giác 15 nút có độ mịn cao để mô phỏng chính xác trường biến dạng và gradient ứng suất. Phương pháp này được lựa chọn vì có khả năng mô phỏng liên tục trình tự thi công theo thời gian thực, sự tương tác phi tuyến giữa đất và kết cấu qua các phần tử tiếp xúc (interface elements), cũng như việc gia tải/dỡ tải qua từng phase đào.
• Tiến trình nghiên cứu: Thực hiện từ ngày 11/01/2016 đến ngày 17/06/2016 tại Bộ môn Địa cơ – Nền móng, Trường Đại học Bách khoa TP.HCM. Quá trình mô phỏng bao gồm 9 giai đoạn đào đất tương ứng với 9 tầng thanh chống được lắp đặt và kích tải trước (pre-loading) từ độ sâu tự nhiên xuống đáy hố móng 33.5m.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phân tích số liệu mô phỏng từ phần mềm Plaxis 2D và so sánh với dữ liệu quan trắc thực tế tại thời điểm trước khi sụp đổ mang lại những phát hiện quan trọng:

• Chuyển vị ngang của tường vây ($U_{x,\max}$): Mô hình Hardening Soil (HS) cho kết quả chuyển vị ngang cực đại là 283mm, bám sát giá trị quan trắc thực địa tại hiện trường là 325mm (độ sai lệch chỉ 12.9%). Trong khi đó, mô hình Mohr – Coulomb theo phương pháp Undrained B (MC-B) dự báo chuyển vị lên tới 355mm (vượt 9.2% so với thực tế), còn mô hình Mohr – Coulomb theo phương pháp Undrained A (MC-A) chỉ đạt 255mm (đánh giá thấp biến dạng tới 21.5%).
• Mô-men uốn lớn nhất của tường vây ($M_{\max}$): Mô hình MC-B cho giá trị mô-men uốn lớn nhất đạt 4719 kNm/m tại khu vực tầng sét dưới. Mô hình HS cho giá trị $M_{\max} = 4480\text{ kNm/m}$, cao hơn 17.7% so với giá trị tính toán bằng mô hình MC-A ($M_{\max} = 3807\text{ kNm/m}$). Sự gia tăng đột biến mô-men này vượt quá khả năng chịu uốn đàn hồi định mức của tiết diện tường vây bê tông.
• Độ lún bề mặt nền đất xung quanh ($U_{y,\max}$): Mô hình HS dự báo độ lún tối đa là 163mm và MC-B là 162mm, tương thích hoàn toàn với số liệu quan trắc ngày 04/04/2004 tại công trường ghi nhận độ lún là 150mm. Mô hình MC-A cho kết quả thấp hơn đáng kể với 123mm.
• Quá tải nghiêm trọng hệ thanh chống (Strut System): Nội lực tính toán tại hệ thanh chống tầng 8 và tầng 9 (đặc biệt là thanh S335) tăng vọt vượt quá 30% khả năng chịu tải thiết kế khi đào qua lớp Jet Grouting (JGP), trực tiếp kích hoạt quá trình phá hoại mất ổn định dây chuyền.

Thảo luận kết quả

Các kết quả mô phỏng có thể được trực quan hóa qua biểu đồ trắc dọc chuyển vị tường vây theo chiều sâu và biểu đồ bao mô-men uốn qua 9 giai đoạn thi công đào đất:

+-------------------------------------------------------------------------+
|                  SO SÁNH CÁC CHỈ SỐ KỸ THUẬT QUAN TRỌNG                 |
+--------------------------+----------+----------+---------+--------------+
| Chỉ số phân tích         | Mô hình  | Mô hình  | Mô hình | Quan trắc    |
|                          | MC-A     | MC-B     | HS      | thực địa     |
+--------------------------+----------+----------+---------+--------------+
| Chuyển vị ngang cực đại  | 255 mm   | 355 mm   | 283 mm  | 325 mm       |
| Mô-men uốn lớn nhất      | 3807 kNm | 4719 kNm | 4480 kNm| Vượt thiết kế|
| Độ lún đất nền xung quanh| 123 mm   | 162 mm   | 163 mm  | 150 mm       |
| Đánh giá độ chính xác    | Thấp     | Khá      | Rất cao | Chuẩn đối chiếu|
+--------------------------+----------+----------+---------+--------------+

Nguyên nhân cốt lõi dẫn đến sự sụp đổ là sự kết hợp của hai yếu tố: đánh giá thấp áp lực đất trong điều kiện không thoát nước và sai sót nghiêm trọng trong thiết kế chi tiết cấu tạo liên kết thanh giằng. Việc sử dụng mô hình Mohr – Coulomb đơn giản (MC-A) trong giai đoạn thiết kế ban đầu đã bỏ qua hiện tượng biến dạng dẻo tích lũy của đất sét yếu khi dỡ tải, dẫn đến việc thiết kế thiếu khả năng chịu tải của hệ chống tới 20% - 25%.

Bên cạnh đó, việc nhà thầu thi công tự ý thay đổi cấu tạo liên kết gia cường đầu thanh chống từ thép sườn gia cường (stiffeners) dạng hàn đối xứng sang thép chữ C (C-channel) đã làm giảm hơn 50% khả năng chịu tải chống uốn dọc trục khi chịu tác động của độ lệch tâm. Khi đáy hố móng xuất hiện hiện tượng đẩy trồi làm hệ cọc phụ (king post) bị nâng lên, toàn bộ hệ giằng chống bị uốn lệch trục, gây mất ổn định cục bộ tại thanh chống S335 và dẫn đến sự sụp đổ dây chuyền toàn bộ công trình trong vòng chưa đầy 30 phút.

Đề xuất và khuyến nghị

Dựa trên kết quả phân tích cơ chế phá hoại của công trình Nicoll Highway, luận văn đưa ra 4 nhóm giải pháp kỹ thuật cụ thể:

1. Bắt buộc áp dụng mô hình đất phi tuyến nâng cao trong thiết kế hố đào sâu trên 20m: Các đơn vị tư vấn thiết kế phải chuyển đổi từ mô hình Mohr – Coulomb sang mô hình Hardening Soil (HS) hoặc Hardening Soil with Small-Strain Stiffness (HSS) khi phân tích đất dính bão hòa nước. Ứng xử cơ học phải được thiết lập theo phương pháp Undrained B để tính toán chính xác sự gia tăng áp lực nước lỗ rỗng và độ suy giảm cường độ chống cắt. Chủ thể thực hiện: Tư vấn thiết kế địa kỹ thuật. Thời hạn hoàn thành: Giai đoạn lập hồ sơ thiết kế kỹ thuật (1 - 3 tháng trước khi khởi công).
2. Chuẩn hóa cấu tạo chi tiết liên kết và nẹp tăng cường hệ thanh chống thép: Nghiêm cấm tuyệt đối việc sử dụng các chi tiết liên kết đơn giản như thanh ốp chữ C mà không có sườn tăng cường chịu lực trực tiếp. Mọi liên kết tại nút giao giữa thanh chống (strut) và dầm văng (waler) phải được thiết kế với hệ sườn tăng cường hàn đối xứng, có khả năng chịu tải lệch trục tối thiểu bằng 15% lực dọc thiết kế. Chủ thể thực hiện: Đơn vị thiết kế kết cấu và nhà thầu chế tạo kết cấu thép. Thời hạn hoàn thành: Trước khi tiến hành gia công và lắp đặt tại hiện trường.
3. Thiết lập hệ thống quan trắc tự động liên tục 24/7 với ngưỡng cảnh báo đa cấp độ: Triển khai các thiết bị đo nghiêng tự động (Inclinometer), cảm biến đo ứng suất thanh chống (Loadcell) và mốc đo lún bề mặt có khả năng truyền dữ liệu thời gian thực. Thiết lập ngưỡng báo động đỏ khi tốc độ dịch chuyển ngang của tường vây vượt quá 5mm/ngày hoặc độ lệch trục của thanh chống đạt quá 20mm. Chủ thể thực hiện: Nhà thầu quan trắc độc lập và Ban Quản lý dự án. Thời hạn thực hiện: Toàn bộ vòng đời thi công hố đào (kéo dài từ 12 đến 24 tháng).
4. Kiểm soát nghiêm ngặt hiện tượng trồi cọc king post và thi công đáy móng: Quy định chiều sâu mỗi đợt đào đất không vượt quá 2.0m - 2.5m và phải hoàn thành việc lắp đặt, kích tải trước thanh chống trong vòng 24 giờ sau khi đào. Đối với các hố đào sâu trên 30m trong đất sét yếu, bắt buộc phải thi công lớp sàn gia cố đáy bằng cọc xi măng đất (Jet Grouting) với chiều dày tối thiểu 2.0m nhằm triệt tiêu nguy cơ bùng nền và đá chân tường. Chủ thể thực hiện: Chỉ huy trưởng công trường và Tư vấn giám sát trưởng. Thời hạn thực hiện: Hằng ngày trong suốt quá trình đào hố móng.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu chuyên khảo giá trị dành cho 4 nhóm đối tượng chính trong ngành xây dựng công trình ngầm:

1. Kỹ sư thiết kế địa kỹ thuật và kết cấu ngầm: Nắm vững quy trình thiết lập thông số đầu vào cho phần mềm Plaxis 2D, hiểu rõ sự khác biệt bản chất giữa các mô hình đất (Mohr – Coulomb, Hardening Soil) và các phương pháp phân tích không thoát nước (Undrained A, B, C) để tránh các sai số chí mạng trong tính toán nội lực tường vây và hệ chống.
2. Nhà thầu thi công và kỹ sư hiện trường: Hiểu rõ tầm quan trọng sống còn của việc tuân thủ tuyệt đối bản vẽ thiết kế biện pháp thi công, nhận diện các hiểm họa tiềm ẩn từ việc tự ý thay đổi chi tiết nẹp liên kết thép hoặc đào đất vượt quá chiều sâu cho phép mà chưa kịp lắp thanh chống.
3. Chuyên viên tư vấn giám sát và quản lý dự án: Trang bị cơ sở khoa học để kiểm tra, đánh giá tính khả thi của biện pháp thi công hố đào sâu đô thị, đồng thời xây dựng quy trình giám sát số liệu quan trắc thực địa, thiết lập các kịch bản ứng phó sự cố khẩn cấp khi biến dạng vượt ngưỡng cho phép.
4. Học viên cao học, nghiên cứu sinh và giảng viên chuyên ngành Địa kỹ thuật – Công trình ngầm: Sử dụng làm tài liệu tham khảo học thuật chuyên sâu về bài toán phân tích phá hoại công trình ngầm quy mô lớn, làm cơ sở để phát triển các đề tài nghiên cứu mở rộng về tương tác động lực học đất – kết cấu và mô hình hóa 3D không gian hố đào.

Câu hỏi thường gặp

1. Nguyên nhân kỹ thuật chính gây ra sự cố sập hố đào Nicoll Highway 33.5m là gì?

Sự cố bắt nguồn từ việc mô hình tính toán thiết kế ban đầu đánh giá thấp áp lực đất không thoát nước, kết hợp với lỗi thay đổi chi tiết liên kết thép tăng cường từ dạng sườn hàn đối xứng sang thép chữ C. Điều này làm thanh chống S335 tại tầng 9 bị mất ổn định uốn dọc trục khi tường vây dịch chuyển ngang đạt 325mm, gây sập đổ dây chuyền.

2. Vì sao mô hình Hardening Soil (HS) lại chính xác hơn mô hình Mohr – Coulomb (MC) trong bài toán này?

Mô hình Hardening Soil tính đến sự phụ thuộc của độ cứng đất vào mức độ ứng suất và phân biệt giữa độ cứng gia tải ban đầu ($E_{50}$) với độ cứng dỡ tải/tải lại ($E_{ur}$). Trong mô phỏng hố đào sâu 33.5m, mô hình HS cho chuyển vị tường 283mm và lún 163mm, sát nhất với thực tế quan trắc (325mm và 150mm), trong khi mô hình MC-A chỉ cho chuyển vị 255mm.

3. Sự khác nhau cốt lõi giữa phương pháp Undrained A và Undrained B trong Plaxis là gì?

Phương pháp Undrained A sử dụng các thông số sức kháng cắt hiệu quả ($c', \phi'$) và mô-đun đàn hồi hiệu quả, tự động tính toán áp lực nước lỗ rỗng thặng dư. Phương pháp Undrained B sử dụng trực tiếp sức kháng cắt không thoát nước ($s_u, \phi=0$), phản ánh sát thực tế trạng thái tới hạn trong đất sét biển bão hòa, cho kết quả chuyển vị lớn hơn khoảng 28% so với Undrained A.

4. Chi tiết nẹp bản cánh C-channel đã ảnh hưởng như thế nào đến khả năng chịu lực của thanh chống?

Các thử nghiệm kiểm chứng chỉ ra rằng việc sử dụng bản ốp chữ C làm tâm chịu lực của liên kết bị lệch khỏi trục tim của thanh chống thép hình H. Khi hố đào xuất hiện biến dạng ngang và đáy móng trồi nhẹ, độ lệch tâm này tạo ra mô-men xoắn phụ làm giảm hơn 50% khả năng chịu nén tới hạn của thanh chống so với thiết kế chuẩn ban đầu.

5. Biện pháp nào hiệu quả nhất để ngăn ngừa hiện tượng bùng nền và đá chân tường trong đất sét yếu?

Giải pháp hiệu quả nhất là kết hợp kéo dài chiều sâu ngàm của tường vây xuống tầng đất chịu lực tốt bên dưới và thi công lớp cọc gia cố đáy bằng công nghệ Jet Grouting (JGP) dày từ 1.5m đến 3.0m. Lớp sàn này đóng vai trò như một thanh chống ngầm dưới đáy, triệt tiêu hiện tượng chân tường bị đẩy ngang và nâng hệ số an toàn chống trồi đáy $FS$ lên trên 1.5.

Kết luận

Nghiên cứu cơ chế mất ổn định hố đào sâu 33.5m công trình Nicoll Highway – Singapore đã mang lại những đóng góp học thuật và thực tiễn cốt lõi:

• Làm sáng tỏ toàn diện cơ chế phá hoại liên hoàn giữa nền đất sét biển mềm và kết cấu chống đỡ nhiều tầng dưới tác động của ứng suất không thoát nước.
• Khẳng định tính vượt trội của mô hình Hardening Soil trong phần mềm Plaxis 2D khi tái hiện chính xác trường biến dạng với sai số dưới 13% so với số liệu quan trắc thực tế.
• Chỉ ra bài học kinh nghiệm sâu sắc về việc kiểm soát độ cứng liên kết thanh chống, cảnh báo rủi ro phá hoại do biến dạng lệch tâm và hiện tượng trồi cọc king post.
• Đề xuất phương pháp luận tính toán kiểm chứng kép kết hợp giữa mô phỏng số nâng cao và phân tích giải tích cổ điển Rankine – Terzaghi.
• Xây dựng bộ chỉ dẫn kỹ thuật an toàn ứng dụng trực tiếp cho các dự án hố đào ngầm và tuyến đường sắt đô thị (Metro) đang triển khai tại Việt Nam.

Kế hoạch phát triển tiếp theo của nghiên cứu là mở rộng mô phỏng không gian 3D nhằm đánh giá hiệu ứng góc hố móng và ảnh hưởng của rung động động lực học trong thời gian từ 6 đến 12 tháng tới. Các kỹ sư, nhà thầu và cơ quan quản lý cần tích cực tham khảo và áp dụng nghiêm ngặt các bài học đắt giá từ thảm họa Nicoll Highway để đảm bảo an toàn tuyệt đối cho mọi công trình ngầm đô thị.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Đặt vẫn đề Ngày nay, các thành phố lớn trên thế giới có tốc độ phát triển không ngừng, kèm theo đó là sự tăng dân số rất nhanh dẫn đến nhu cầu về chỗ ở và đi lại ngày càng lớn. Đề đáp ứng những yêu cầu đó đòi hỏi các thành phố cải tạo hoặc xây mới các đô thị của mình một cách tối ưu trên một không gian chật hẹp. Với ý tưởng chung là triệt để khai thác và sử dụng không gian dưới mặt đất cho mục đích kinh tế, xã hội, văn hoá môi trường và cả cho phòng vệ quôc phòng, dân sự.

Việc xây dựng các loại hình công trình đặt sâu trong lòng đất như hiện nay dẫn đến xuất hiện hoàng loạt kiểu hỗ đào sâu khác nhau. Để thực hiện chúng. người thiết kế và thi công cần có những biện pháp chắn giữ dé bảo vệ thành vách hỗ đào va công nghệ đào thích hợp về mặt kỹ thuật — kinh tế cũng như an toàn về người và môi trường. Cùng với sự phát triển của công nghệ thi công hỗ đào sâu, những phương pháp khảo sát địa chất công trình, người ta cũng đã đạt được nhiều bước tiến về lý thuyết tính toán cũng như phát triển những phần mềm hỗ trợ để phân tích và quyết định phương án thiết kế phù hợp nhất.

Những phần mềm này đòi hỏi người kỹ sư sự am hiểu một cách thông suốt về lý thuyết tính toán và cách thức tính toán của nó (các mô hình đất, cách loại ứng xử của đất,.) để đạt được kết quả gần đúng nhất và an toàn khi thi công cũng như khi đưa công trình vào hoạt động. Do nhiều nguyên nhân khác nhau có thé dẫn đến sự cố khi thi công hỗ đảo sâu như: thi công không giống như thiết kế, kết quả khảo sát địa chất bên dưới công trình không đúng, chưa hiểu rõ phân mềm hỗ trợ tính toán,. Hậu quả dẫn đến là một số công trình đã gặp sự cô dẫn đến thiệt hại vé con người và kinh tế rất lớn. Từ những công trình đã gặp sự cố, việc tìm ra nguyên nhân và cách khắc phục sự cố là một cần thiết để tránh những trường hợp đáng tiếc có thể xảy ra.

Mục tiêu nghiên cứu Vào lúc 3:00 PM, ngày 20 thang 4 năm 2004, tại Singapore, xảy ra sự cô sập hồ đào sâu 33.5m gây nhiều thiệt hại về tài sản và nhân mạng. Do đó, mục đích thực hiện luận văn này nhằm mô phỏng lại công trình bằng phần mềm Plaxis 2D. Sau đó, tìm hiệu cơ chê gây mat ôn định ho đào và nguyên nhân sự cô trên. Các hiện tượng xuât hiện khi thi công hô đào sâu sẽ như thê nào? Cơ chê nào gây mat ôn định hô đào sâu? Tam quan trọng của thông sô đâu vào và mồ hình bài toán? Trình độ của đội ngũ thi công có đảm bảo thiết kế? Để trả lời các câu hỏi trên, tác giả tiến hành các nghiên cứu như sau: - Phân tích các hiện tượng có thé xảy ra trong quá trình thi công h6 đào sâu.

- Các cơ chế dẫn đến sự mắt ôn định của hồ đào sâu. - So sánh và đánh giá tính chính xác của phương pháp số thông qua một số phương pháp giải tích đơn giản. Phương pháp nghiên cứu Đề nghiên cứu những nội dung trên, học viên đã lựa chọn phương pháp sau: - Phu thập dữ liệu từ các báo cáo của các cơ quan và các tác giả có uy tín làm cơ sở cho việc nghiên cứu. - Kiểm tra tính đúng đắn của thiết kế thông qua các phương pháp tính toán bằng giải tích.

- Mô hình hoá công trình thực tế bằng phương pháp phân tử hữu hạn. - Su dụng két quả quan trac ngoài thực địa và các kêt quả điều tra sau sự cô của cơ quan có uy tín; kêt hợp với kêt quả mô phỏng công trình đê tiên hành so sánh với thiết kế trước đó. - Phân tích cơ chế gây mat 6n định của hé dao sâu trên công trình thực tế. Y nghĩa khoa học của đề tài Đề tài này có ý nghĩa nhằm tìm ra các nguyên nhân chính và các nguyên nhân phụ gây ra mat ôn định hố đào sâu 33.5m — công trình Nicoll Highway Singapore.

Từ đó, rút ra được những bài học về thiết kế và thi công. Từ kết quả nghiên cứu của dé tài này ta có thé rút ra được một số bài học về thiết kế hỗ đảo sâu. Ngoài ra, Việt Nam hiện hiện nay có tốc độ phát triển nhanh vì vậy dé tài này có giá trị tham khảo rất thiết thực để tham khảo nhằm cung cấp thêm một số kinh nghiệm thiết kế hỗ đảo sâu. Phạm vi nghiên cứu của đề tài Đề tài giới hạn trong phạm vi công trình hố đảo sâu 33.5m công trình Nicoll Highway — Singapore.

Dé tài sử dụng các kiến thức trong phạm vi liên quan đến chuyên ngành xây dựng công trình ngầm và một số ít kiến thức của các ngành khác khi nó có tam ảnh hưởng quan trọng. Và đối tượng nghiên cứu từ công trình hố đào sau Nicoll Highway Singapore. TONG QUAN VE HO ĐÀO SAU 1. Sơ lược về hồ đào sâu 1.

Khái niệm hồ đào sâu Năm 1943, Terzaghi đưa ra khái niệm: hồ dao sâu là hố dao có chiều sâu lớn hơn chiều rộng của hỗ. Nhưng đến năm 1967, Terzaghi và Peck dé nghị hỗ đào sâu là hồ đào có chiều sâu lớn hơn 6m. Tuy nhiên, trong thực tế ở những hồ đào có chiêu sâu ít hơn 5m nhưng phải đảo trong đất có điều kiện địa chất công trình và địa chất thuỷ văn phức tạp thì ứng xử của hồ đào cũng có thê xem là hồ đào sâu.Một so nghiên cứu tiêu biéu về ho đào sau Các công trình nghiên cứu tiêu biểu về hố đào sâu nói chung là Peck(1969), Lambe (1970), O’Rourke (1981), Clough và O’Rourke (1990) đã tong hợp quá trình phát triéu của công tác thiết kế, thi công va quan trắc hố đào sâu với các chủ dé liền quan đến quan trắc công trình thực, chuyên vị nền đất và tường hố đào, phân tích bang phương pháp số và ứng suất lên tường khi đắp đất và đầm chặt. Sau đây là một số tổng kết về các công trình nghiên cứu trên.

s* Nghiên cứu của Peck(1969): Peck đã xem xét những hố đào sâu là những hố đào với những cạnh thắng đứng yêu cầu hệ thống chống đỡ bên ngoài. Chuyển vị ngang, lún đất nền cạnh hồ đào, mat 6n định trồi đáy hố đào, những phương pháp giảm chuyền vị đất nền cạnh hồ đào, và những biểu đồ áp lực đất cho thiết kế hố đào sâu là những chủ đề chính được thảo luận bởi Peck. Tuy nhiên, những nhận xét trên của Peck được dựa trên kinh nghiệm cá nhân và những trường hợp nghiên cứu đã xuât bản. Có 3 chủ dé chính trong thảo luận của Peck của hồ đào sâu.

Thứ nhất đó là sự quan trọng của loại đất và đặc tính thực hiện hỗ đào sâu. Thứ hai đó là sự quan trọng của chiều sâu hố đào. Thứ ba đó là cái ma Peck gọi là “tay nghề công nhân” trong việc kiêm soát chuyên vi. 10 s* Nghiên cứu của Lambe (1970) Bài báo nghiên cứu của Lambe năm 1970 trên hỗ đảo giăng chống tập trung trên thiết kế và phân tích hố đào sâu và hệ chống của nó.

Lambe xem xét lại những yếu tô ảnh hưởng chuyến vị của dat do việc đào. Tác giả đã bao gồm ba trường hợp của hồ đào cho dự án xe điện ngầm MBTA ở Boston, và ứng dụng tình hình của đề tài nghiên cứu cho thiết kế và phân tích một trong ba trường hợp đó và so sánh dự đoán với đo đạc được. Lambe đã kết luận rang tình hình của dé tài nghiên cứu cho thiết kế và phân tích hó đào giang chong thi cách khá xa su thỏa mãn, vi lực của hệ chồng đỡ và chuyển VỊ đất nền không thể dự đoán với sự tin tưởng. Lambe cũng đề xuất răng phương pháp phân tử hữu hạn và kinh nghiệm chia sẻ thông qua những trường hợp đã xuất bản là hai trong SỐ những cách hứa hẹn nhất dé đạt tới sự hiểu biết quá trình thực hiện hồ dao sâu.

s* Nghiên cứu cua O”Rourke (1981) O’Rourke nghiên cứu chuyển vị đất nền gây ra bởi hố đào sâu có giằng chống và những hoạt động thi công liên quan. Ông đã chỉ ra sự quan trọng của hoạt động chuẩn bị công trường lên chuyển vị đất nền, và cũng đã liệt kê ra sự bồ trí lại và việc hạ mực nước ngâm, thi công tường vây, thi công hỗ móng sâu cũng như là những hoạt động chuẩn bi của công trường có thé gây ra chuyển vị đất nền. Tác giả cũng nghiên cứu quan hệ giữa hình dạng chuyền vi của tường hồ dao và tỉ số chuyển vị ngang và đứng của mặt đất nên băng cách xem xét dữ liệu thực hiện từ bảy trường hợp nghiên cứu. O’Rourke cũng kết luận từ những phân tích rang tỉ số chuyển vị ngang trên chuyền vị đứng là 1.6 đối với biến dạng công sôn thuần túy và 0.6 đối với biến dạng phình trôi thuần túy của tường vây.

Ngoài ra, O’Rourke cũng đã nêu ra những kết luận về tác động của độ cứng giằng chống, việc ứng suất trước của giằng chống, và sự tính toán thời gian của việc lắp đặt chong. Tác giả nhận xét rằng độ cứng hữu hiệu của chống có thé thấp hơn 2% so với độ cứng chuẩn AE/L do hiệu ứng nén tại vị trí liên kết và hiệu ứng uôn của giang chông. 11 s* Nghiên cứu của Clough và O”Rourke (1990) Clough và O’Rourke nghiên cứu chuyển vị gây ra bởi hỗ đào sâu bằng cách xem xét dữ liệu từ trường hợp và những nghiên cứu trước đó. Các tác giả đã chia chuyên vi ra làm 2 loại.

Thứ nhất là chuyên vi do quá trình đào thi công tường vây, và loại kia là chuyển vị gây ra bởi hoạt động thi công phụ. Ho đã kết luận từ những nghiên cứu của mình răng chuyến vị do hố đào sâu có thé được dự đoán trong những phạm vi hop lý nêu nguồn gôc chuyền vi được xem Xét.Cau tạo kết cầu chắn giữ thành hồ đào 1.Bộ phận chắn dat Gom các ket câu chan dat ngăn nước (tường liên tục trong dat, tường trộn xi măng dat,.) và các kê câu chăn dat không ngăn nước ( cọc thép chữ H hay chữ I có ban cai, cọc nhéi đặt thua,. Một số loại tường chan hồ dao thường sử dụng: s* Coc xi măng đất: Trộn đất với xi măng ở dưới sâu, lợi dụng phản ứng hoá học — vật lý xảy ra giữa xi măng với đất, làm cho đất mềm đóng răn lại.
