Tổng quan nghiên cứu

Xu hướng chuyển dịch năng lượng toàn cầu đang diễn ra mạnh mẽ khi các nguồn thủy điện và nhiệt điện truyền thống ngày càng cạn kiệt. Theo báo cáo của Navigant Research, tổng công suất mạng lưới phân phối DC trên toàn thế giới sẽ vượt 2,3 GW vào năm 2025, tăng vọt từ chỉ 196 MW vào năm 2013 — mức tăng trưởng hơn 10 lần trong vòng 12 năm. Bối cảnh này đặt ra áp lực lớn cho ngành kỹ thuật điện trong việc phát triển các giải pháp kết nối nguồn phát phân tán hiệu quả.

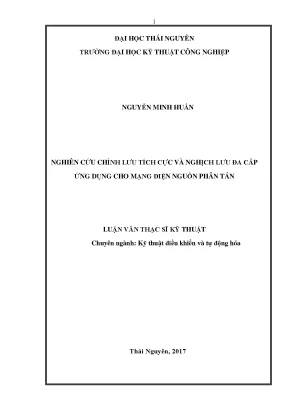

Luận văn thạc sĩ "Nghiên cứu chỉnh lưu tích cực và nghịch lưu đa cấp ứng dụng cho mạng điện nguồn phân tán" của Nguyễn Minh Huấn (Trường Đại học Kỹ thuật Công nghiệp Thái Nguyên, 2017) tập trung giải quyết bài toán cốt lõi: làm thế nào để kết nối các nguồn năng lượng phân tán — điện gió, điện mặt trời, pin nhiên liệu — vào lưới điện một cách tin cậy, hiệu suất cao và kích thước nhỏ gọn.

Mục tiêu cụ thể của nghiên cứu là xây dựng bộ biến đổi cấu trúc AC-DC-AC-AC với khâu trung gian một chiều và khâu trung gian tần số cao, có khả năng kiểm soát trao đổi công suất hai chiều giữa các nguồn và lưới điện. Phạm vi nghiên cứu bao gồm: phân tích thuật toán điều chế độ rộng xung PWM, xây dựng phương pháp điều khiển cho bộ chỉnh lưu và nghịch lưu đa mức, và kiểm nghiệm toàn bộ hệ thống qua mô phỏng trên phần mềm Matlab.

Ý nghĩa thực tiễn của nghiên cứu rất rõ ràng: các mạng DC trung thế hiệu suất cao hơn 7–8% so với lưới AC truyền thống theo nghiên cứu của Phòng thí nghiệm Quốc gia Lawrence Berkeley. Bộ biến đổi đa mức được đề xuất trực tiếp đáp ứng nhu cầu này, mở ra hướng ứng dụng trong lưới điện thông minh (Smart Grid) — hệ thống điện của tương lai.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên hai khung lý thuyết chủ đạo.

Lý thuyết bộ biến đổi đa mức (Multilevel Converter Theory): Biến tần đa cấp hoạt động theo nguyên lý tổng hợp điện áp bậc thang từ nhiều liên kết DC điện áp thấp. Với N cầu H-Bridge mắc nối tầng trên một pha, số mức điện áp đầu ra đạt M = 2N + 1. Nghiên cứu áp dụng cấu hình 3 cầu H-Bridge, tạo ra điện áp 7 mức (M = 2×3+1 = 7). Ưu điểm nổi bật: điện áp đặt lên mỗi van bán dẫn chỉ bằng 1/N so với điện áp đầu ra tổng thể, cho phép linh kiện điện áp thấp xử lý hệ thống điện áp cao mà không cần thiết bị bán dẫn đắt tiền.

Lý thuyết điều khiển tựa theo điện áp lưới (Voltage-Oriented Control - VOC): Hệ thống điều khiển được xây dựng trên mô hình toán học trong hệ tọa độ đồng bộ dq, cho phép điều khiển độc lập công suất tác dụng và công suất phản kháng. Vòng điều khiển kép gồm mạch vòng dòng điện (vòng trong) và mạch vòng điện áp (vòng ngoài) đảm bảo hệ số công suất tiệm cận 1 và điện áp DC ổn định.

Các khái niệm chuyên ngành trung tâm của nghiên cứu bao gồm: Điều chế độ rộng xung PWM đa sóng mang (Subharmonic PWM), chỉnh lưu tích cực (Active Rectifier), nghịch lưu nguồn áp (Voltage Source Inverter), bộ điều chỉnh Deadbeat, và cấu trúc Matrix-Converter cho trao đổi công suất hai chiều.

Phương pháp nghiên cứu

Nguồn dữ liệu và mô hình: Nghiên cứu sử dụng phương pháp mô phỏng số trên phần mềm Matlab/Simulink — công cụ tiêu chuẩn trong nghiên cứu kỹ thuật điện tử công suất. Mô hình hệ thống được xây dựng với thông số cụ thể: bộ nghịch lưu một pha công suất 0,5 kVA, điện áp đầu vào DC 400V, đầu ra AC 220V, dòng tải 20A, tần số 50 Hz; mạch lọc cuộn cảm L = 3,5 mH, tụ lọc C = 50 µF, tần số đóng cắt PWM 10 kHz. Bộ biến đổi ba pha sử dụng điện áp DC trung gian 600V.

Phương pháp chọn mẫu và kiểm nghiệm: Nghiên cứu so sánh song song hai bộ điều chỉnh dòng điện — PID và Deadbeat — trên cùng một cấu trúc mạch lực. Cách tiếp cận này cho phép đánh giá khách quan ưu nhược điểm của từng phương pháp điều khiển trong cùng điều kiện mô phỏng. Timeline nghiên cứu kéo dài trong năm 2016–2017, từ giai đoạn phân tích lý thuyết, xây dựng mô hình đơn pha, mở rộng lên ba pha, đến tích hợp bộ biến đổi hoàn chỉnh AC-DC-AC-AC.

Lý do lựa chọn phương pháp phân tích: Mô phỏng số được ưu tiên vì cho phép kiểm nghiệm ở nhiều chế độ làm việc — nối lưới và ốc đảo — mà không tốn chi phí chế tạo phần cứng trong giai đoạn nghiên cứu. Kết quả mô phỏng cung cấp đủ cơ sở để đánh giá khả năng ứng dụng thực tế của bộ biến đổi.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phát hiện 1 — Nghịch lưu 7 mức cải thiện đáng kể chất lượng sóng hài: Kết quả mô phỏng nghịch lưu một pha cho thấy khi nâng từ 1 mức lên 7 mức H-Bridge nối tầng, dạng điện áp đầu ra chuyển từ dạng xung vuông biên độ lớn sang dạng bậc thang 7 mức tiệm cận sin. Điện áp đỉnh mỗi bậc chỉ bằng 1/3 so với hệ thống một mức, giảm 67% điện áp ngược đặt lên từng van bán dẫn. Dòng điện phía xoay chiều ổn định ở dạng sin chuẩn với tần số 50 Hz không đổi, đạt trạng thái ổn định sau khoảng 0,01 giây.

Phát hiện 2 — Chỉnh lưu tích cực đảm bảo hệ số công suất cao: Với bộ điều chỉnh PID cho mạch vòng dòng điện, chỉnh lưu tích cực một pha duy trì điện áp DC đầu ra ổn định ở mức cao hơn biên độ điện áp AC đầu vào. Dòng điện phía xoay chiều đồng pha với điện áp nguồn, hệ số công suất đạt gần bằng 1 — cải thiện vượt trội so với chỉnh lưu không điều khiển thông thường vốn có hệ số công suất chỉ đạt khoảng 0,6–0,7.

Phát hiện 3 — Bộ điều chỉnh Deadbeat cho đáp ứng nhanh hơn PID: So sánh giữa hai bộ điều chỉnh trong cùng điều kiện cho thấy Deadbeat có ưu điểm về tốc độ đáp ứng nhờ nguyên lý dự đoán trước dòng điện theo ngưỡng, nhưng đòi hỏi tần số đóng cắt không đổi và mô hình toán học chính xác hơn. PID linh hoạt hơn với các biến động tham số hệ thống.

Phát hiện 4 — Bộ biến đổi AC-DC-AC-AC trao đổi công suất hai chiều thành công: Mô phỏng tổng thể bộ biến đổi 4 khâu xác nhận hệ thống đáp ứng đủ 3 chỉ tiêu: điện áp DC trung gian ổn định, dòng và áp phía AC có dạng sin, đồng thời có khả năng đảo chiều công suất giữa hai cổng. Cấu trúc khâu cách ly DC-AC sử dụng biến áp tần số cao kết hợp Matrix-Converter cho hiệu suất chuyển đổi cao hơn so với cấu trúc DC-DC truyền thống nhờ giảm đi một giai đoạn chuyển đổi.

Thảo luận kết quả

Kết quả mô phỏng có thể được trực quan hóa qua hai nhóm biểu đồ chính: nhóm dạng sóng thời gian (oscilloscope plots) hiển thị điện áp và dòng điện theo trục thời gian, và nhóm phổ tần số (FFT spectrum) định lượng mức độ sóng hài. Bảng so sánh trạng thái van theo 4 trạng thái đóng cắt của cầu H-Bridge minh họa rõ cơ chế tạo ba cấp điện áp +UDC, 0 và -UDC.

Việc sử dụng phương pháp điều chế đa sóng mang (Subharmonic PWM) với 2 sóng mang lệch pha 180° cho một pha giải thích tại sao hệ số điều biên thấp gây lãng phí sóng mang, còn hệ số quá cao dẫn đến mất kiểm soát điều chế — đây là bài toán thực tế cần được xử lý bằng bộ điều khiển thích nghi. So sánh với các nghiên cứu quốc tế cùng thời kỳ về biến tần đa mức, cấu trúc H-Bridge nối tầng được đánh giá phù hợp hơn cho nguồn phát phân tán công suất nhỏ vì không yêu cầu tụ điện phân áp trung gian phức tạp như cấu trúc NPC (Neutral Point Clamped).

Đề xuất và khuyến nghị

1. Triển khai thử nghiệm phần cứng trong vòng 12–18 tháng tiếp theo: Các nhóm nghiên cứu và doanh nghiệp điện tử công suất cần xây dựng nguyên mẫu phần cứng bộ biến đổi 7 mức dùng IGBT thực tế. Mục tiêu: kiểm chứng hiệu suất chuyển đổi đạt trên 95% và hệ số méo dạng sóng hài THD dưới 5% theo tiêu chuẩn IEEE 519. Chủ thể thực hiện: phòng thí nghiệm Kỹ thuật điện của Trường Đại học Kỹ thuật Công nghiệp Thái Nguyên phối hợp doanh nghiệp.

2. Mở rộng ứng dụng cho hệ thống điện mặt trời áp mái quy mô hộ gia đình: Tích hợp bộ nghịch lưu 7 mức vào hệ thống pin mặt trời 5–10 kWp, thay thế inverter thông thường. Mục tiêu giảm tổn thất chuyển đổi xuống còn khoảng 3–4% (từ mức 7–8% của inverter thông thường). Timeline thực hiện: 6–12 tháng. Chủ thể: các công ty năng lượng tái tạo và đơn vị lắp đặt điện mặt trời tại các tỉnh trung du và miền núi phía Bắc.

3. Phát triển hệ điều khiển thích nghi cho chế độ điện áp lưới mất cân bằng: Bộ điều chỉnh PID hiện tại cần được nâng cấp bằng thuật toán điều khiển dự đoán mô hình (MPC — Model Predictive Control) hoặc điều khiển trượt (Sliding Mode Control) để xử lý hiệu quả điều kiện điện áp lưới không đối xứng. Mục tiêu: duy trì ổn định hệ thống khi điện áp lưới lệch pha hoặc mất cân bằng trên 10%. Chủ thể: nhóm nghiên cứu sau đại học chuyên ngành Kỹ thuật điều khiển và tự động hóa.

4. Nghiên cứu tích hợp bộ biến đổi vào lưới điện thông minh (Smart Grid) cấp xã/huyện: Xây dựng mô hình microgrid thí điểm tại một số địa phương vùng sâu vùng xa, kết hợp nguồn điện gió và điện mặt trời thông qua bộ biến đổi AC-DC-AC-AC đề xuất. Mục tiêu: cung cấp điện ổn định cho 50–100 hộ dân với chất lượng điện áp đạt tiêu chuẩn quốc gia (±5% điện áp danh định, tần số 50 ± 0,5 Hz). Thời gian thực hiện: 24 tháng. Chủ thể phối hợp: Tập đoàn Điện lực Việt Nam (EVN), các Sở Công thương địa phương, và trường đại học kỹ thuật.

5. Chuẩn hóa quy trình thiết kế bộ biến đổi đa mức theo tiêu chuẩn IEC: Xây dựng bộ tài liệu kỹ thuật chuẩn hóa phương pháp tính toán thông số (L, C, tần số đóng cắt, số mức điện áp) để hỗ trợ kỹ sư thiết kế ứng dụng bộ biến đổi H-Bridge nối tầng trong thực tế sản xuất công nghiệp.

Đối tượng nên tham khảo luận văn

1. Nghiên cứu sinh và học viên cao học ngành Kỹ thuật điện – Điện tử: Luận văn cung cấp nền tảng lý thuyết có hệ thống về điều chế PWM đa sóng mang, mô hình toán học chỉnh lưu tích cực trong hệ tọa độ dq, và so sánh thực nghiệm giữa bộ điều chỉnh PID và Deadbeat. Đây là tài liệu tham khảo kỹ thuật có giá trị cho bất kỳ ai đang nghiên cứu về biến tần đa mức, điều khiển bộ biến đổi công suất, hoặc tích hợp nguồn năng lượng tái tạo. Mô hình Matlab chi tiết được mô tả trong luận văn có thể được tái sử dụng và mở rộng cho các đề tài tiếp theo.

2. Kỹ sư thiết kế hệ thống điện năng lượng tái tạo: Các kỹ sư phụ trách thiết kế inverter cho hệ thống điện mặt trời, điện gió hoặc pin nhiên liệu sẽ tìm thấy trong luận văn cách tiếp cận thực tiễn để lựa chọn cấu trúc bộ biến đổi phù hợp — giữa DC-DC và DC-AC isolation — cùng với tiêu chí đánh giá hiệu suất. Phân tích hai chế độ hoạt động nối lưới và ốc đảo đặc biệt hữu ích khi thiết kế hệ thống microgrid lai.

3. Giảng viên và nhà nghiên cứu chuyên ngành Tự động hóa và Điện tử công suất: Luận văn là tài liệu giảng dạy phong phú về cấu trúc bộ biến đổi AC-DC-AC-AC, với hình vẽ sơ đồ mạch rõ ràng và kết quả mô phỏng trực quan. Phần so sánh hai phương pháp điều khiển dòng điện (PID vs. Deadbeat) trên cùng mô hình là case study điển hình cho môn học Điều khiển bộ biến đổi công suất.

4. Nhà hoạch định chính sách và quản lý ngành điện: Bối cảnh tổng quan trong Chương I của luận văn phân tích xu hướng phát triển mạng điện phân tán toàn cầu và lợi ích của hệ thống điện thông minh — giảm tải giờ cao điểm, tiết kiệm chi phí đầu tư hạ tầng, nâng cao độ tin cậy cấp điện cho vùng sâu vùng xa. Đây là nguồn dữ liệu kỹ thuật hỗ trợ hoạch định chiến lược phát triển lưới điện quốc gia đến năm 2030 và 2045.

Câu hỏi thường gặp

1. Bộ biến đổi đa mức dùng cầu H-Bridge khác gì so với biến tần thông thường?

Biến tần thông thường (một mức) tạo ra điện áp chỉ ở hai trạng thái +UDC và -UDC, gây ra bước nhảy điện áp lớn và sóng hài bậc cao nhiều. Bộ biến đổi đa mức H-Bridge nối tầng với N = 3 cầu tạo ra 7 mức điện áp, mỗi bước nhảy chỉ bằng 1/3 UDC. Kết quả là chất lượng sóng hài cải thiện đáng kể, dòng điện hình sin hơn và tổn thất lọc giảm rõ rệt mà không cần mạch lọc phức tạp.

2. Tại sao cần cả hai vòng điều khiển — mạch vòng dòng điện và mạch vòng điện áp?

Hai vòng điều khiển đảm nhận hai mục tiêu độc lập: mạch vòng dòng điện (vòng trong, nhanh hơn) điều chỉnh dòng xoay chiều bám theo dạng sin và đồng pha với điện áp lưới, đảm bảo hệ số công suất gần 1. Mạch vòng điện áp (vòng ngoài, chậm hơn) giữ điện áp DC trung gian ổn định, đây là điều kiện tiên quyết để nghịch lưu phía sau hoạt động chính xác. Thiếu một trong hai vòng, hệ thống sẽ mất ổn định khi phụ tải thay đổi đột ngột.

3. Phương pháp điều chỉnh Deadbeat có ưu điểm gì so với PID trong ứng dụng này?

Deadbeat dự đoán trước giá trị dòng điện cần đặt vào van ở mỗi chu kỳ đóng cắt, lý thuyết cho phép đáp ứng dòng điện đạt giá trị đặt chỉ sau 1 chu kỳ lấy mẫu — nhanh hơn nhiều so với PID thông thường cần vài chu kỳ điều chỉnh. Tuy nhiên, Deadbeat đòi hỏi mô hình hệ thống chính xác và tần số đóng cắt cố định. Trong thực tế tại một số ứng dụng lưới điện biến động, PID được ưu tiên nhờ tính bền vững hơn khi tham số hệ thống thay đổi.

4. Bộ biến đổi này có thể ứng dụng cho điện áp lưới không cân bằng không?

Luận văn đề cập đây là một trong những mục tiêu thiết kế quan trọng. Cấu trúc điều khiển tựa theo điện áp (VOC) trong hệ tọa độ dq cho phép tách biệt thành phần thứ tự thuận và nghịch của lưới không cân bằng. Tuy nhiên để xử lý mất cân bằng nghiêm trọng trên 10%, cần bổ sung thêm bộ lọc cộng hưởng hoặc nâng cấp lên thuật toán điều khiển dự đoán mô hình MPC trong các nghiên cứu tiếp theo.

5. Phần mềm Matlab Simulink có đủ để kiểm chứng thiết kế trước khi chế tạo phần cứng?

Matlab Simulink là công cụ mô phỏng tiêu chuẩn công nghiệp cho thiết kế bộ biến đổi công suất, được sử dụng rộng rãi tại ABB, Siemens và nhiều công ty hàng đầu. Mô hình trong luận văn sử dụng thư viện Simscape Electrical với các phần tử bán dẫn lý tưởng, cho kết quả tin cậy về dạng sóng và hiệu suất. Tuy nhiên, để chuyển sang phần cứng thực tế cần bổ sung mô phỏng thời gian trễ đóng cắt, tổn thất van thực tế và ảnh hưởng điện trở ký sinh — những yếu tố có thể gây sai lệch khoảng 3–5% so với kết quả mô phỏng lý tưởng.

Kết luận

  • Đóng góp kỹ thuật cốt lõi: Luận văn đã xây dựng thành công mô hình mô phỏng đầy đủ bộ biến đổi AC-DC-AC-AC 7 mức, tích hợp chỉnh lưu tích cực và nghịch lưu đa mức H-Bridge nối tầng trong một hệ thống duy nhất.
  • Kiểm chứng phương pháp điều khiển: So sánh thực nghiệm hai bộ điều chỉnh PID và Deadbeat cung cấp cơ sở lựa chọn phương pháp điều khiển phù hợp với từng điều kiện vận hành cụ thể.
  • Nền tảng cho lưới điện thông minh: Cấu trúc hai cổng với khâu cách ly DC-AC biến áp tần số cao là giải pháp khả thi về mặt kỹ thuật cho kết nối linh hoạt các nguồn phát phân tán tại Việt Nam.
  • Định hướng nghiên cứu tiếp theo trong 2–3 năm: Xây dựng nguyên mẫu phần cứng, phát triển thuật toán MPC cho điều kiện lưới mất cân bằng, và thí điểm microgrid tại vùng sâu vùng xa.
  • Lời kêu gọi hành động: Các nhóm nghiên cứu, doanh nghiệp năng lượng tái tạo và cơ quan quản lý ngành điện nên tham khảo kết quả luận văn như một tài liệu kỹ thuật cơ sở trong quá trình hoạch định chiến lược phát triển lưới điện thông minh và tích hợp năng lượng tái tạo tại Việt Nam đến năm 2030.
