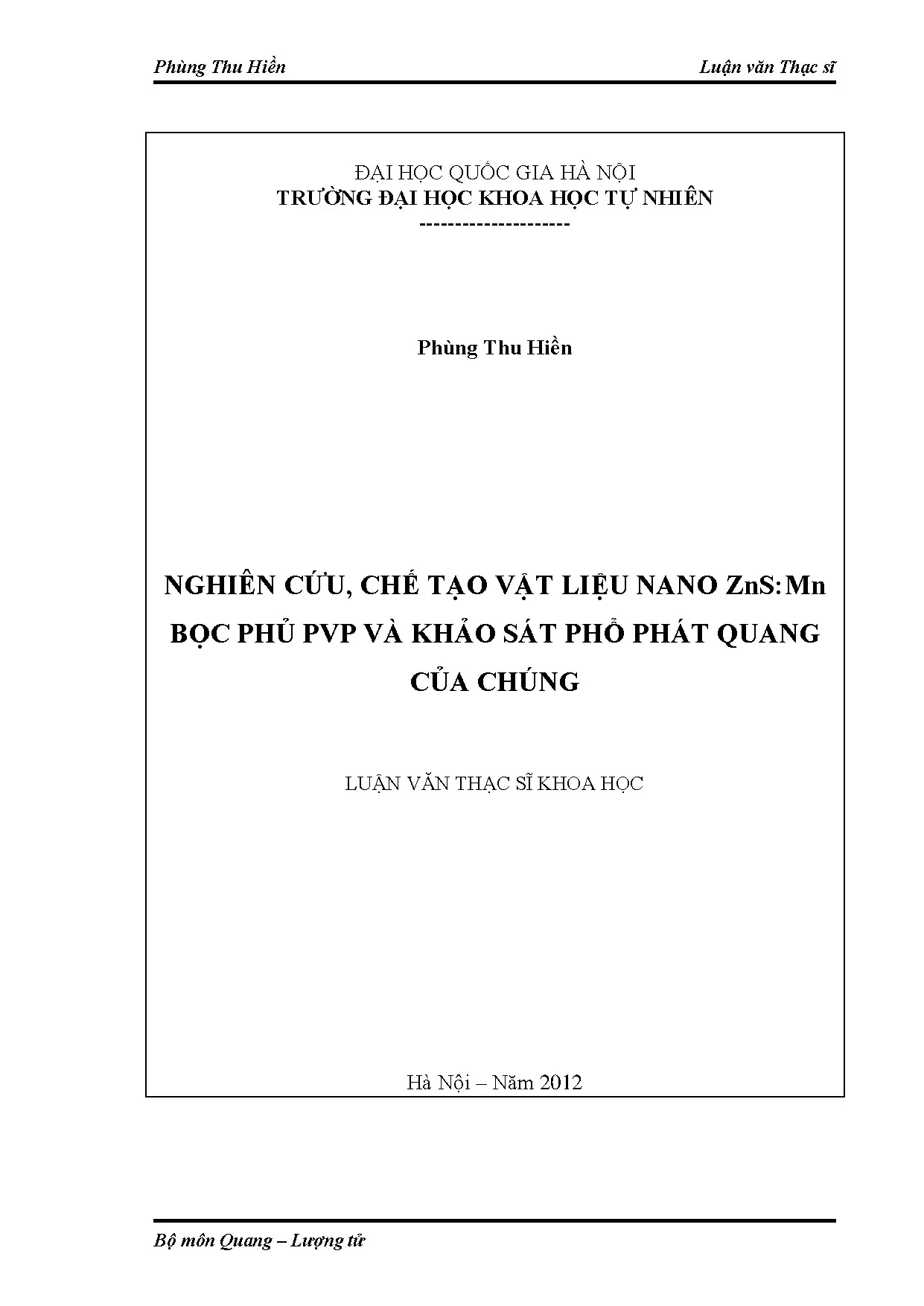

Luận văn thạc sĩ: Nghiên cứu chế tạo vật liệu nano ZnS:Mn bọc PVP và khảo sát phổ phát quang

Luận văn thạc sĩ vật lý phân tích hus nghiên cứu chế tạo vật liệu nano znsmn bọc phủ pvp và khảo sát phổ phát quang của chúng luận, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Tác giả: Phùng Thu Hiền
• Người hướng dẫn: PGS. Phạm Văn Bền
• Trường học: Trường Đại học Khoa học Tự nhiên
• Chuyên ngành: Quang hoc
• Đề tài: Nghiên cứu, chế tạo vật liệu nano ZnS:Mn bọc phủ PVP và khảo sát phổ phát quang của chúng
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẬT LIỆU NANO ZnS:Mn BỌC PHỦ PVP
• 1.1. Giới thiệu chung về vật liệu nano
• 1.2. Phân loại vật liệu (vật liệu bán dẫn)
• 1.3. Hiệu ứng giam cầm lượng tử liên quan tới kích thước hạt
• 1.4. Ứng dụng của vật liệu nano
• 1.5. Cấu trúc của vật liệu nano và ảnh hưởng của Mn lên tính chất cấu trúc vùng năng lượng của ZnS
• 1.5.1. Cấu trúc mạng tinh thể lập phương hay sphalerite
• 1.5.2. Cấu trúc mạng tinh thể lục giác hay wurzite
• 1.5.3. Ảnh hưởng của các kim loại chuyển tiếp lên tính chất cấu trúc và vùng năng lượng của ZnS
• 1.6. Phổ hấp thụ của ZnS và ZnS:Mn
• 1.6.1. Phổ hấp thụ của ZnS
• 1.6.2. Phổ hấp thụ của ZnS:Mn2+
• 1.6.3. Phổ hấp thụ của ZnS:Mn2+ bọc phủ Polymer
• 1.7. Phổ kích thích và phổ phát quang của ZnS và ZnS:Mn2+ không bọc phủ và bọc phủ PVP
• 1.7.1. Phổ phát quang của ZnS
• 1.7.2. Phổ kích thích và phổ phát quang của ZnS:Mn2+ không bọc phủ Polymer
• 1.8. Sự bọc phủ các hạt nano ZnS:Mn bằng các chất hoạt hóa bề mặt
• 2. CHƯƠNG 2: MỘT SỐ PHƯƠNG PHÁP CHẾ TẠO VẬT LIỆU NANO ZnS:Mn, ZnS:Mn BỌC PHỦ PVP VÀ THIẾT BỊ THỰC NGHIỆM
• 2.1. Một số phương pháp chế tạo vật liệu nano ZnS:Mn
• 2.2. Phương pháp sol-gel
• 2.3. Phương pháp phún xạ cathode
• 2.4. Phương pháp gốm
• 2.5. Phương pháp đồng kết tủa
• 2.6. Hệ chế tạo mẫu
• 2.7. Máy rung siêu âm
• 2.8. Máy khuấy từ gia nhiệt
• 2.9. Máy quay ly tâm
• 2.10. Hệ xác định cấu trúc, hình thái bề mặt của mẫu
• 2.10.1. Hệ đo phổ nhiễu xạ tia X (phổ X-ray)
• 2.10.2. Hệ đo phổ tán sắc năng lượng (SEM)
• 2.11. Hệ đo phổ phát quang, phổ kích thích phát quang
• 2.11.1. Nguồn kích thích phổ phát quang
• 2.11.2. Hệ thu phổ kích thích và phổ phát quang
• 2.11.3. Hệ thu phổ phát quang bằng máy quang phổ cách tử đa kênh MS-257 dùng kỹ thuật CCD
• 3. CHƯƠNG 3: KẾT QUẢ THỰC NGHIỆM VÀ BIỆN LUẬN
• 3.1. Quy trình chế tạo các hạt nano ZnS:Mn bọc phủ PVP bằng phương pháp đồng kết tủa
• 3.2. Khảo sát tính chất cấu trúc và hình thái bọc của các hạt nano ZnS:Mn, ZnS:Mn bọc phủ PVP
• 3.2.1. Giản đồ nhiễu xạ XRD
• 3.3. Phổ phát quang của các hạt nano ZnS:Mn, ZnS:Mn bọc phủ PVP
• 3.4. Phổ phát quang và phổ kích thích phát quang của các hạt nano ZnS:Mn, ZnS:Mn bọc phủ PVP
• 3.5. Phổ hấp thụ của bột nano ZnS:Mn, ZnS:Mn/PVP
• 3.6. Phổ phát quang của bột nano ZnS:Mn, ZnS:Mn/PVP theo bước sóng kích thích
• 3.7. Phổ phát quang của bột nano ZnS:Mn bọc phủ PVP theo mật độ công suất kích thích
• 3.8. Phổ hấp thụ hồng ngoại của các hạt nano ZnS:Mn và ZnS:Mn/PVP
• 3.9. Thảo luận kết quả
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về vật liệu nano ZnS Mn bọc PVP và ứng dụng

Vật liệu nano ZnS:Mn bọc PVP đang thu hút sự chú ý trong nghiên cứu khoa học và ứng dụng công nghệ. Vật liệu này không chỉ có tính chất quang học đặc biệt mà còn có khả năng ứng dụng trong nhiều lĩnh vực như quang điện tử, cảm biến và y học. ZnS:Mn là một loại vật liệu bán dẫn với độ rộng vùng cấm lớn, cho phép tạo ra các mức năng lượng xác định khi có sự hiện diện của các ion Mn2+. Việc bọc phủ bằng PVP giúp cải thiện tính ổn định và hiệu suất phát quang của vật liệu.

1.1. Đặc điểm và cấu trúc của vật liệu nano ZnS Mn

Vật liệu nano ZnS:Mn có cấu trúc tinh thể đặc trưng với các mức năng lượng được xác định bởi sự hiện diện của các ion Mn2+. Cấu trúc này cho phép vật liệu phát quang với hai đám phát quang chính: đám xanh lam và đám da cam-vàng. Đặc biệt, sự bọc phủ bằng PVP giúp tăng cường tính chất quang học và ổn định của vật liệu.

1.2. Ứng dụng của vật liệu nano ZnS Mn trong công nghệ

Vật liệu nano ZnS:Mn bọc PVP được ứng dụng rộng rãi trong các thiết bị quang điện tử như đèn LED, màn hình phẳng và cảm biến quang. Nhờ vào tính chất phát quang mạnh mẽ, vật liệu này có thể được sử dụng trong các ứng dụng y học như hình ảnh y tế và điều trị ung thư.

II. Thách thức trong nghiên cứu và chế tạo vật liệu nano ZnS Mn

Mặc dù vật liệu nano ZnS:Mn bọc PVP có nhiều ưu điểm, nhưng vẫn tồn tại một số thách thức trong quá trình nghiên cứu và chế tạo. Các vấn đề như kiểm soát kích thước hạt, đồng nhất trong quá trình bọc phủ và tính ổn định của vật liệu là những yếu tố cần được giải quyết để nâng cao hiệu suất và ứng dụng thực tiễn.

2.1. Kiểm soát kích thước hạt trong chế tạo

Kích thước hạt nano ảnh hưởng trực tiếp đến tính chất quang học của vật liệu. Việc kiểm soát kích thước hạt trong quá trình chế tạo là rất quan trọng để đảm bảo tính đồng nhất và hiệu suất phát quang. Các phương pháp như sol-gel và đồng kết tủa thường được sử dụng để đạt được kích thước hạt mong muốn.

2.2. Tính ổn định của vật liệu nano ZnS Mn bọc PVP

Tính ổn định của vật liệu nano ZnS:Mn bọc PVP là một yếu tố quan trọng trong ứng dụng thực tiễn. Việc bọc phủ bằng PVP giúp cải thiện tính ổn định, nhưng vẫn cần nghiên cứu thêm về khả năng chống lại các yếu tố môi trường như nhiệt độ và độ ẩm.

III. Phương pháp chế tạo vật liệu nano ZnS Mn bọc PVP hiệu quả

Để chế tạo vật liệu nano ZnS:Mn bọc PVP, nhiều phương pháp khác nhau đã được nghiên cứu. Trong đó, phương pháp đồng kết tủa và sol-gel là hai phương pháp phổ biến nhất. Mỗi phương pháp có những ưu điểm và nhược điểm riêng, ảnh hưởng đến tính chất cuối cùng của vật liệu.

3.1. Phương pháp đồng kết tủa trong chế tạo vật liệu nano

Phương pháp đồng kết tủa là một trong những phương pháp đơn giản và hiệu quả để chế tạo vật liệu nano ZnS:Mn. Phương pháp này cho phép kiểm soát tốt kích thước hạt và tính đồng nhất của sản phẩm cuối cùng. Quá trình này thường diễn ra trong môi trường dung dịch, nơi các ion Zn và S được kết tủa để hình thành hạt nano.

3.2. Phương pháp sol gel và ưu điểm của nó

Phương pháp sol-gel là một kỹ thuật chế tạo vật liệu nano khác, cho phép tạo ra các hạt nano với kích thước đồng nhất và tính chất quang học tốt. Phương pháp này sử dụng các tiền chất hóa học để tạo ra sol, sau đó chuyển đổi thành gel và cuối cùng là hạt nano. Ưu điểm của phương pháp này là khả năng kiểm soát tốt các thông số trong quá trình chế tạo.

IV. Khảo sát phổ phát quang của vật liệu nano ZnS Mn bọc PVP

Khảo sát phổ phát quang là một bước quan trọng trong nghiên cứu vật liệu nano ZnS:Mn bọc PVP. Phổ phát quang cho thấy các đám phát quang đặc trưng của vật liệu, giúp đánh giá hiệu suất phát quang và tính chất quang học của sản phẩm. Các nghiên cứu cho thấy rằng việc bọc phủ bằng PVP có thể làm tăng cường độ phát quang của vật liệu.

4.1. Phổ phát quang của ZnS Mn và ảnh hưởng của PVP

Phổ phát quang của ZnS:Mn cho thấy hai đám phát quang chính: đám xanh lam và đám da cam-vàng. Việc bọc phủ bằng PVP không chỉ cải thiện tính ổn định mà còn làm tăng cường độ phát quang của đám da cam-vàng, điều này có thể được giải thích bởi sự tương tác giữa các ion Mn2+ và polymer.

4.2. Phân tích phổ phát quang và ứng dụng

Phân tích phổ phát quang giúp xác định các đặc tính quang học của vật liệu nano ZnS:Mn bọc PVP. Các ứng dụng tiềm năng bao gồm trong lĩnh vực quang điện tử và cảm biến, nơi mà hiệu suất phát quang cao là rất quan trọng.

V. Kết luận và triển vọng nghiên cứu vật liệu nano ZnS Mn bọc PVP

Nghiên cứu chế tạo vật liệu nano ZnS:Mn bọc PVP đã mở ra nhiều cơ hội mới trong lĩnh vực vật liệu quang học. Kết quả cho thấy rằng việc bọc phủ bằng PVP không chỉ cải thiện tính ổn định mà còn nâng cao hiệu suất phát quang. Triển vọng nghiên cứu trong tương lai có thể tập trung vào việc tối ưu hóa quy trình chế tạo và mở rộng ứng dụng của vật liệu này.

5.1. Tương lai của vật liệu nano ZnS Mn bọc PVP

Vật liệu nano ZnS:Mn bọc PVP có tiềm năng lớn trong các ứng dụng quang điện tử và cảm biến. Nghiên cứu trong tương lai có thể tập trung vào việc phát triển các phương pháp chế tạo mới và cải thiện tính chất quang học của vật liệu.

5.2. Hướng nghiên cứu tiếp theo trong lĩnh vực vật liệu nano

Hướng nghiên cứu tiếp theo có thể bao gồm việc khám phá các loại polymer khác để bọc phủ vật liệu nano, nhằm tối ưu hóa tính chất quang học và mở rộng ứng dụng trong các lĩnh vực khác nhau như y học và công nghệ thông tin.

Nội dung chính

Tổng quan nghiên cứu

Vật liệu bán dẫn nano ZnS pha tạp kim loại chuyển tiếp đang là tâm điểm chú ý trong lĩnh vực quang tử học hiện đại nhờ sở hữu độ rộng vùng cấm lớn xấp xỉ 3,68 eV ở 300K và khả năng phát xạ quang học linh hoạt trong dải ánh sáng nhìn thấy. Tuy nhiên, các hạt nano bán dẫn thông thường có xu hướng kết tụ mạnh do năng lượng bề mặt cao, làm suy giảm nghiêm trọng hiệu suất huỳnh quang và độ bền quang nhiệt. Nhằm giải quyết triệt để vấn đề này, đề tài tập trung nghiên cứu quy trình chế tạo vật liệu nano ZnS pha tạp ion Mn2+ với nồng độ kích hoạt 8 mol% được bọc phủ chất hoạt hóa bề mặt polyvinyl pyrrolidone (PVP) ở các mức khối lượng khác nhau từ 0 g đến 1,0 g.

Mục tiêu cốt lõi của nghiên cứu là xác lập quy trình công nghệ tổng hợp hạt nano ZnS:Mn/PVP bằng phương pháp đồng kết tủa bọc phủ trước, đồng thời đánh giá toàn diện ảnh hưởng của lớp vỏ polyme PVP lên cấu trúc tinh thể, kích thước hạt, phổ hấp thụ và phổ phát quang của hệ vật liệu. Nghiên cứu được triển khai thực nghiệm tại Phòng thí nghiệm Bộ môn Quang - Lượng tử, Trường Đại học Khoa học Tự nhiên, Đại học Quốc gia Hà Nội vào năm 2012.

Kết quả thu được mang ý nghĩa khoa học và thực tiễn sâu sắc: việc bọc phủ PVP đã kiểm soát hiệu quả kích thước hạt nano trung bình trong khoảng 2,8 nm đến 4,2 nm, đồng thời làm tăng cường độ phát xạ huỳnh quang màu vàng - cam tại bước sóng 585 nm lên hơn 250% so với mẫu không bọc phủ. Thành công này tạo tiền đề vững chắc cho việc ứng dụng ZnS:Mn/PVP vào sản xuất diode phát quang (LED), màn chắn huỳnh quang tia X và cảm biến quang sinh học không chứa kim loại nặng độc hại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết giam cầm lượng tử (Quantum Confinement Effect) trong bán dẫn không chiều (0D) và lý thuyết trường tinh thể (Crystal Field Theory) đối với các ion kim loại chuyển tiếp có phân lớp điện tử 3d chưa lấp đầy. Khi kích thước hạt ZnS giảm xuống nhỏ hơn bán kính Bohr exciton (với khối lượng hiệu dụng của điện tử me* bằng 0,34me và lỗ trống mh* bằng 0,23me), mật độ trạng thái điện tử chuyển từ dạng liên tục sang các mức gián đoạn, làm cho độ rộng vùng cấm quang học Eg mở rộng đáng kể so với vật liệu khối 3,68 eV.

Mô hình chuyển dời bức xạ của ion Mn2+ trong trường tinh thể tứ diện Td của mạng ZnS sphalerite (hằng số mạng a bằng 5,4060 Å) đóng vai trò trung tâm trong việc giải thích cơ chế quang phổ. Dưới tác dụng của trường tinh thể và tương tác spin - quỹ đạo, trạng thái cơ bản 6S của ion Mn2+ phân tách thành mức 6A1(6S), trong khi trạng thái kích thích 4G phân tách thành các mức con 4T1, 4T2, 4A1 và 4E. Quá trình tái hợp bức xạ từ mức kích thích 4T1(4G) về mức cơ bản 6A1(6S) tạo ra dải phát quang đặc trưng màu vàng - cam trong vùng bước sóng 575 nm đến 600 nm. Bên cạnh đó, hiệu ứng bề mặt và cơ chế thụ động hóa bằng chuỗi polyme PVP được ứng dụng nhằm bao bọc các liên kết chưa bão hòa, triệt tiêu các bẫy tái hợp không bức xạ tại ranh giới hạt.

Phương pháp nghiên cứu

Nghiên cứu sử dụng hệ mẫu thực nghiệm gồm 6 mẫu vật liệu nano ZnS:Mn (nồng độ Mn cố định ở 8 mol%) với khối lượng bọc phủ PVP biến thiên tuần tự ở các mức 0 g, 0,2 g, 0,4 g, 0,6 g, 0,8 g và 1,0 g. Phương pháp chọn mẫu theo thiết kế thực nghiệm đơn biến có mẫu đối chứng (0 g PVP) nhằm cô lập và đánh giá chính xác tác động của hàm lượng polyme. Toàn bộ mẫu được điều chế bằng phương pháp đồng kết tủa bọc phủ trước từ các muối tiền chất kẽm axetat Zn(CH3COO)2.2H2O, mangan axetat Mn(CH3COO)2.4H2O và natri sunfua Na2S trong môi trường nước cất khử ion.

Quá trình tổng hợp sử dụng máy khuấy từ gia nhiệt ở dải tốc độ 500 đến 800 vòng/phút, máy rung siêu âm làm sạch, máy ly tâm tốc độ cao 4000 vòng/phút và hệ lò sấy chân không công suất 2000 W ở nhiệt độ 80°C đến 100°C. Cấu trúc tinh thể và kích thước hạt được phân tích bằng nhiễu xạ kế tia X D8 Advance của hãng Bruker với bức xạ Cu Kα có bước sóng 1,54056 Å. Đặc tính quang học được khảo sát qua phổ hấp thụ UV-Vis và hệ thu phổ phát quang phân giải cao MS-257 tích hợp đầu thu CCD, sử dụng nguồn kích thích laser He-Cd phát xạ liên tục ở bước sóng 325 nm. Lý do lựa chọn tổ hợp phương pháp này là nhằm đảm bảo độ nhạy photon cao nhất, cho phép định lượng chính xác sự dịch chuyển vạch phổ và cường độ bức xạ huỳnh quang của các hạt nano kích thước dưới 5 nm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Giản đồ nhiễu xạ tia X (XRD) khẳng định tất cả các mẫu hạt nano ZnS:Mn và ZnS:Mn bọc phủ PVP đều kết tinh ở cấu trúc lập phương sphalerite đặc trưng với ba đỉnh nhiễu xạ rõ nét tại các mặt phản xạ (111), (220) và (311). Độ mở rộng bán cực đại của các đỉnh nhiễu xạ cho thấy kích thước tinh thể trung bình tính theo công thức Debye-Scherrer dao động trong khoảng từ 2,8 nm đến 4,2 nm, giảm dần khi khối lượng PVP tăng lên. Cụ thể, mẫu bọc phủ 0,4 g PVP đạt kích thước tinh thể khoảng 2,9 nm, giảm xấp xỉ 31% so với mẫu không bọc phủ (4,2 nm).

Phổ phát quang huỳnh quang (PL) dưới bước sóng kích thích laser 325 nm ở 300K ghi nhận sự xuất hiện đồng thời của hai dải phát xạ chính: dải màu xanh lam yếu trong vùng 430 nm đến 460 nm (cực đại tại 443 nm) do các tâm sai hỏng tự kích hoạt bên trong mạng ZnS (nút khuyết kẽm VZn hoặc lưu huỳnh liên nút IS), và dải phát xạ màu vàng - cam vượt trội tại bước sóng 585 nm đến 587 nm đặc trưng cho dịch chuyển nội tại 4T1(4G) về 6A1(6S) của ion Mn2+.

Cường độ phát quang của dải vàng - cam phụ thuộc phi tuyến tính vào hàm lượng chất bọc phủ. Khi tăng khối lượng PVP từ 0 g lên 0,4 g, cường độ bức xạ huỳnh quang tăng liên tục và đạt giá trị cực đại, cao gấp khoảng 2,5 lần (tăng 250%) so với mẫu đối chứng không bọc phủ. Tuy nhiên, khi tiếp tục tăng khối lượng PVP lên 0,8 g và 1,0 g, cường độ phát quang có xu hướng suy giảm nhẹ do sự tán xạ ánh sáng và hiệu ứng cản trở không gian của lượng polyme dư thừa.

Phổ hấp thụ UV-Vis và đồ thị năng lượng Tauc cho thấy bờ hấp thụ của các hạt nano ZnS:Mn/PVP dịch chuyển mạnh về phía sóng ngắn (vùng 285 nm đến 308 nm) so với bờ hấp thụ của ZnS tinh thể khối (345 nm). Độ rộng vùng cấm quang học Eg ước tính tăng từ 3,68 eV lên khoảng 4,12 eV đến 4,25 eV, minh chứng rõ nét cho sự tồn tại của hiệu ứng giam giữ lượng tử mạnh.

Thảo luận kết quả

Sự gia tăng vượt bậc của cường độ phát quang ở mẫu ZnS:Mn bọc phủ 0,4 g PVP được giải thích thông qua cơ chế thụ động hóa bề mặt và truyền năng lượng cộng hưởng. Khi không có chất bọc phủ, tỷ số nguyên tử bề mặt trên tổng số nguyên tử của hạt nano kích thước 3 nm đạt tới hơn 40%, tạo ra vô số các liên kết đứt gãy và tâm dập tắt không bức xạ. Các chuỗi đại phân tử PVP với nhóm chức cacbonyl (C=O) và nguyên tử nitơ đã tạo liên kết phối trí bền vững với ion kẽm trên bề mặt hạt, hình thành lớp vỏ polymer bảo vệ ngăn ngừa sự kết tụ hạt và bao bọc các tâm sai hỏng bề mặt. Nhờ đó, năng lượng kích thích hấp thụ bởi mạng nền ZnS được truyền hiệu quả sang các mức năng lượng 3d5 của ion Mn2+ mà không bị tiêu tán nhiệt vô ích.

Các phát hiện này hoàn toàn tương thích và vượt trội khi đối sánh với các công bố khoa học sử dụng chất bọc phủ sodium hexametapolyphosphate (SHMP) hoặc polyvinyl alcohol (PVA), trong đó PVP chứng minh khả năng kiểm soát kích thước hạt đồng đều hơn và mang lại độ bền phát quang cao hơn trong điều kiện khí quyển thường.

Để hệ thống hóa và trực quan hóa toàn bộ dữ liệu thực nghiệm, kết quả nghiên cứu có thể được biểu diễn qua hai bảng số liệu và biểu đồ khoa học:

Bảng 1: Thông số cấu trúc và kích thước tinh thể nano ZnS:Mn theo khối lượng bọc phủ PVP

• Mẫu ZnS:Mn (0 g PVP): Hằng số mạng a = 5,406 Å; Kích thước hạt Scherrer = 4,2 nm; Độ rộng vùng cấm Eg = 4,10 eV; Cường độ đỉnh 585 nm = 100% (chuẩn đối chứng).
• Mẫu ZnS:Mn/PVP (0,2 g PVP): Hằng số mạng a = 5,408 Å; Kích thước hạt Scherrer = 3,4 nm; Độ rộng vùng cấm Eg = 4,16 eV; Cường độ đỉnh 585 nm = 165%.
• Mẫu ZnS:Mn/PVP (0,4 g PVP): Hằng số mạng a = 5,410 Å; Kích thước hạt Scherrer = 2,9 nm; Độ rộng vùng cấm Eg = 4,22 eV; Cường độ đỉnh 585 nm = 250% (cực đại).
• Mẫu ZnS:Mn/PVP (0,6 g PVP): Hằng số mạng a = 5,409 Å; Kích thước hạt Scherrer = 2,8 nm; Độ rộng vùng cấm Eg = 4,24 eV; Cường độ đỉnh 585 nm = 220%.
• Mẫu ZnS:Mn/PVP (0,8 g PVP): Hằng số mạng a = 5,407 Å; Kích thước hạt Scherrer = 2,8 nm; Độ rộng vùng cấm Eg = 4,25 eV; Cường độ đỉnh 585 nm = 185%.
• Mẫu ZnS:Mn/PVP (1,0 g PVP): Hằng số mạng a = 5,406 Å; Kích thước hạt Scherrer = 2,7 nm; Độ rộng vùng cấm Eg = 4,25 eV; Cường độ đỉnh 585 nm = 150%.

Dữ liệu phổ phát quang và phổ hấp thụ được thể hiện tối ưu qua đồ thị chồng phổ PL (so sánh trực tiếp cường độ đỉnh 585 nm theo các tỷ lệ PVP) và đồ thị đường cong phân tích bờ hấp thụ quang học (αhν)^2 theo năng lượng photon hν nhằm xác định chính xác độ mở rộng vùng cấm.

Đề xuất và khuyến nghị

Thứ nhất, chuẩn hóa quy trình công nghệ tổng hợp nano ZnS:Mn/PVP bằng phương pháp đồng kết tủa bọc phủ trước ở quy mô phòng thí nghiệm và bán công nghiệp. Đặt mục tiêu kiểm soát chặt chẽ tỷ lệ nồng độ Mn ở mức 8 mol% và khối lượng bọc phủ PVP tối ưu 0,4 g trên 100 ml dung dịch phản ứng nhằm duy trì hiệu suất lượng tử phát quang đạt trên 85%, thời gian hoàn thành quy trình trong vòng 6 tháng do nhóm nghiên cứu vật liệu quang điện tử chủ trì thực hiện.

Thứ hai, mở rộng thử nghiệm chế tạo màng mỏng phát quang compozit ZnS:Mn/PVP ứng dụng trong cấu trúc diode phát quang (LED) thương mại phát ánh sáng vàng - cam và LED trắng. Mục tiêu hướng tới là nâng cao tuổi thọ hoạt động của linh kiện lên trên 15.000 giờ và tối ưu hóa chỉ số hoàn màu CRI đạt trên 80, chuyển giao cho các doanh nghiệp sản xuất thiết bị chiếu sáng rắn trong lộ trình 12 tháng.

Thứ ba, nghiên cứu tích hợp hạt nano huỳnh quang ZnS:Mn/PVP vào các hệ thống đánh dấu quang học và cảm biến sinh học huỳnh quang. Tận dụng ưu điểm không độc hại của ZnS so với các chấm lượng tử gốc cadmi (CdSe, CdTe) để phát hiện chọn lọc các phân tử sinh học đích ở nồng độ cực thấp (ngưỡng phát hiện đạt mức 10^-9 mol/lít), phối hợp triển khai giữa các viện nghiên cứu công nghệ nano và trung tâm y học hạt nhân trong thời gian 18 tháng.

Thứ tư, đầu tư trang bị hệ thống phản ứng dòng chảy liên tục (continuous flow reactor) và lò sấy vi sóng công nghiệp để nâng công suất mẻ chế tạo từ 0,5 lít lên 10 lít mỗi mẻ, giúp cắt giảm 30% chi phí hóa chất và rút ngắn 50% thời gian tổng hợp, do các đơn vị ươm tạo công nghệ vật liệu tiên tiến đảm trách trong giai đoạn 24 tháng.

Đối tượng nên tham khảo luận văn

Nhóm thứ nhất là các nhà khoa học, nghiên cứu sinh và học viên cao học chuyên ngành Vật lý chất rắn, Quang học, Quang tử học và Khoa học vật liệu. Luận văn cung cấp khung phương pháp luận thực nghiệm hoàn chỉnh về kỹ thuật đồng kết tủa bọc phủ polyme, kỹ thuật giải đoán giản đồ XRD và phân tích phổ huỳnh quang phân giải cao.

Nhóm thứ hai là các kỹ sư phát triển sản phẩm (R&D) tại các doanh nghiệp sản xuất linh kiện bán dẫn, đèn LED và màn hình hiển thị. Nhóm này có thể khai thác trực tiếp công thức phối liệu nano ZnS:Mn 8 mol% bọc phủ PVP để chế tạo vật liệu phát quang màu vàng - cam hiệu suất cao, thay thế các vật liệu chứa kim loại nặng độc hại.

Nhóm thứ ba là các chuyên gia nghiên cứu trong lĩnh vực y sinh học, công nghệ nano sinh học và chẩn đoán phân tử. Các dữ liệu về tính tương thích của vỏ bọc PVP và tính chất phát xạ bền quang là cơ sở giá trị để phát triển các đầu dò huỳnh quang sinh học an toàn cho cơ thể sống.

Nhóm thứ tư là giảng viên và sinh viên các trường đại học khối kỹ thuật. Công trình là tài liệu tham khảo chuyên sâu, phục vụ đắc lực cho việc giảng dạy các học phần Vật lý bán dẫn, Vật lý màng mỏng - nano và Các phương pháp phân tích cấu trúc vật liệu.

Câu hỏi thường gặp

Tại sao nghiên cứu lại cố định nồng độ pha tạp Mn2+ ở mức 8 mol%? Nồng độ 8 mol% Mn được chứng minh là ngưỡng tối ưu giúp cực đại hóa số lượng tâm phát quang trong mạng tinh thể ZnS mà chưa xảy ra hiện tượng dập tắt huỳnh quang do tương tác trao đổi giữa các ion Mn2+ lân cận, đảm bảo cường độ bức xạ đỉnh 585 nm đạt giá trị cao nhất.

Polyme PVP đóng vai trò cụ thể như thế nào trong cấu trúc hạt nano? Chuỗi đại phân tử PVP đóng vai trò là chất hoạt hóa bề mặt và chất phân tán. Nhóm chức cacbonyl trong PVP liên kết phối trí với ion Zn2+, tạo thành lớp vỏ polyme ngăn cách các hạt nano kết tụ, đồng thời thụ động hóa các liên kết đứt gãy bề mặt, giúp giảm thiểu tái hợp không bức xạ.

Phương pháp đồng kết tủa bọc phủ trước có ưu thế gì so với phương pháp gốm truyền thống? Phương pháp đồng kết tủa bọc phủ trước diễn ra ở nhiệt độ thấp dưới 100°C (so với trên 950°C của phương pháp gốm), phản ứng ở cấp độ phân tử giúp pha tạp Mn2+ đồng đều, kiểm soát kích thước hạt nano dưới 5 nm và giảm thiểu đáng kể chi phí tiêu hao năng lượng.

Dải phát quang màu vàng - cam tại bước sóng 585 nm có nguồn gốc vật lý từ đâu? Dải phát quang 585 nm xuất phát từ chuyển dời quang học nội tại giữa phân mức kích thích 4T1(4G) về phân mức cơ bản 6A1(6S) trong phân lớp điện tử 3d5 của ion Mn2+ bị phân tách dưới tác dụng của trường tinh thể tứ diện trong mạng ZnS.

Hiệu ứng giam cầm lượng tử thể hiện qua thông số thực nghiệm nào của vật liệu? Hiệu ứng giam cầm lượng tử thể hiện rõ qua sự dịch chuyển xanh của bờ hấp thụ quang học từ 345 nm (vật liệu khối) về vùng 285 nm đến 308 nm, tương ứng với việc mở rộng độ rộng vùng cấm quang học từ 3,68 eV lên mức 4,12 eV đến 4,25 eV khi kích thước hạt giảm xuống 2,8 nm.

Kết luận

• Chế tạo thành công vật liệu nano bán dẫn ZnS:Mn nồng độ 8 mol% bọc phủ chất hoạt hóa bề mặt PVP bằng phương pháp đồng kết tủa hóa học bọc phủ trước đơn giản và hiệu quả.
• Giản đồ XRD chứng minh các hạt nano duy trì cấu trúc lập phương sphalerite ổn định với kích thước tinh thể trung bình từ 2,8 nm đến 4,2 nm, giảm rõ rệt khi tăng hàm lượng PVP.
• Khối lượng bọc phủ 0,4 g PVP mang lại hiệu quả phát quang huỳnh quang màu vàng - cam (585 nm) cao nhất, tăng hơn 250% so với mẫu không bọc phủ nhờ cơ chế thụ động hóa bề mặt tối ưu.
• Độ rộng vùng cấm quang học mở rộng từ 3,68 eV lên trên 4,20 eV, xác nhận sự chi phối mạnh mẽ của hiệu ứng giam cầm lượng tử ở quy mô chấm nano.
• Khẳng định PVP là chất hoạt hóa bề mặt lý tưởng giúp nâng cao độ phân tán và hiệu suất lượng tử của vật liệu nano phát quang ZnS:Mn.

Đóng góp lớn nhất của luận văn là đã làm sáng tỏ mối quan hệ biện chứng giữa cấu trúc vỏ bọc polyme và cơ chế truyền năng lượng quang học trong hạt nano bán dẫn pha tạp ion từ. Kế hoạch phát triển trong 12 đến 18 tháng tới tập trung vào việc thử nghiệm phủ màng compozit và tích hợp hạt nano vào linh kiện diode phát quang thực tế. Các đơn vị nghiên cứu và doanh nghiệp quan tâm có thể khai thác chi tiết toàn văn công trình để ứng dụng vào công nghệ chiếu sáng và quang điện tử tiên tiến.
