Giới thiệu dự án
Quá trình công nghiệp hóa và hiện đại hóa, đặc biệt trong các ngành công nghiệp phụ trợ như mạ điện, gia công cơ khí chế tạo ô tô - xe máy và luyện kim, đang làm gia tăng lượng nước thải chứa ion kim loại nặng độc hại ra môi trường. Trong đó, Crôm hóa trị sáu ($\text{Cr}^{6+}$) là tác nhân ô nhiễm đặc biệt nguy hiểm, được Tổ chức Y tế Thế giới (WHO) và Cơ quan Nghiên cứu Ung thư Quốc tế (IARC) xếp vào nhóm chất gây ung thư loại I. Các hợp chất Cr(VI) thường tồn tại dưới dạng các gốc oxyanion hòa tan cao như $\text{HCrO}_4^-$, $\text{CrO}_4^{2-}$, và $\text{Cr}_2\text{O}_7^{2-}$. Khi thâm nhập vào cơ thể sinh vật qua đường hô hấp, tiêu hóa hoặc thẩm thấu qua da, Cr(VI) có độc tính cao gấp 100 lần so với Cr(III), gây biến đổi cấu trúc DNA, tổn thương gan, suy thận và hoại tử biểu bì. Theo Tiêu chuẩn Việt Nam TCVN 6213:2004, hàm lượng Crôm tổng trong nguồn nước sinh hoạt không được vượt quá $0{,}05\text{ mg/L}$.
Nước thải mạ điện (Cr6+ 50-250 ppm) ──> [ Hệ thống CDI Than Hoạt Tính ] ──> Nước sau xử lý (TDS chuẩn xả thải)
│
└──> Tái sinh đảo cực (Thu hồi dung dịch đậm đặc)
Thực trạng xử lý nước thải xi mạ hiện nay tại các doanh nghiệp vừa và nhỏ đối mặt với nhiều rào cản kỹ thuật và kinh tế:
- Phương pháp kết tủa hóa học: Tiêu tốn lượng lớn hóa chất khử ($\text{NaHSO}_3$, $\text{FeSO}_4$) và tác nhân kiềm hóa ($\text{NaOH}$, $\text{CaO}$), làm phát sinh khối lượng bùn thải nguy hại khổng lồ ($1{,}1 - 14{,}4\text{ kg}$ bùn khô/$\text{kg }\text{CrO}_3$).
- Phương pháp trao đổi ion và thẩm thấu ngược (RO): Chi phí đầu tư màng polyme đắt đỏ, dễ bị tắc nghẽn màng (fouling), chi phí năng lượng cao ($0{,}35\text{ USD/m}^3$) và quy trình hoàn nguyên sinh hóa chất thứ cấp.

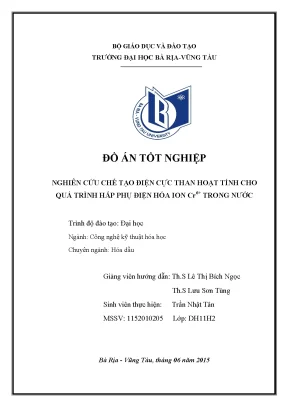

Đề tài "Nghiên cứu chế tạo điện cực than hoạt tính cho quá trình hấp phụ điện hóa ion $\text{Cr}^{6+}$ trong nước" do sinh viên Trần Nhật Tân thực hiện dưới sự hướng dẫn của Th.S Lê Thị Bích Ngọc và Th.S Lưu Sơn Tùng (Khoa Hóa học và Công nghệ Thực phẩm, Trường Đại học Bà Rịa - Vũng Tàu) tập trung phát triển giải pháp khử ion điện dung (Capacitive Deionization - CDI). Công nghệ này sử dụng điện cực xốp chế tạo từ nguồn than hoạt tính nội địa giá rẻ, hoạt động dưới điện trường một chiều điện áp thấp ($1{,}4 - 2{,}2\text{ V}$) nhằm hút giữ có chọn lọc các ion Cr(VI) vào lớp điện tích kép (Electric Double Layer - EDL) mà không làm xảy ra phản ứng điện phân phân hủy dung môi, giảm thiểu tối đa năng lượng tiêu thụ.
graph LR
A["Nước thải chứa Cr6+ (HCrO4-)"] --> B["Cực Anot (+) Than Hoạt Tính"]
A --> C["Cực Catot (-) Than Hoạt Tính"]
B -- "Hút tĩnh điện EDL (U = 1.8 - 2.0V)" --> D["Giai đoạn giữ ion"]
D -- "Đảo cực (U = 0V hoặc đổi dấu)" --> E["Khử hấp phụ / Tái sinh điện cực"]
E --> F["Dung dịch Cr6+ đậm đặc thu hồi"]
Mục tiêu nghiên cứu cụ thể:
- Thiết kế và chế tạo thành công module điện cực phân cực dạng đĩa xốp từ than hoạt tính gáo dừa có diện tích bề mặt riêng $800 - 1000\text{ m}^2/\text{g}$, tích hợp khung định hình polyme và màng thu dòng nhôm độ dẫn cao.
- Khảo sát thực nghiệm toàn diện các thông số công nghệ ảnh hưởng đến dung lượng hấp phụ điện hóa (HPĐH): $\text{pH}$ dung dịch ($1{,}0 - 8{,}3$), nồng độ ban đầu $C_0$ ($50 - 250\text{ ppm}$), hiệu điện thế $\Delta U$ ($1{,}4 - 2{,}2\text{ V}$), tốc độ khuấy dòng ($100 - 300\text{ rpm}$) và khoảng cách giữa hai bản cực $d$ ($0{,}5 - 2{,}0\text{ cm}$).
- Mô hình hóa động học và cân bằng đẳng nhiệt hấp phụ theo phương trình Langmuir và Freundlich, xác lập dung lượng hấp phụ cực đại $q_{max}$ và cơ chế lưu giữ ion.
- Đánh giá khả năng khử hấp phụ (Desorption) và độ bền chu kỳ tái sinh của điện cực khi đảo chiều điện trường, chứng minh hiệu quả kinh tế - kỹ thuật so với các công nghệ truyền thống.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng và đánh giá công nghệ
Quá trình tách loại Cr(VI) trong môi trường nước hiện nay được triển khai qua nhiều phương pháp. Bảng so sánh dưới đây phân tích ưu và nhược điểm của các giải pháp hiện hữu so với công nghệ Hấp phụ điện hóa (CDI):
| Tiêu chí so sánh | Khử - Kết tủa hóa học | Trao đổi ion (Resin) | Điện phân màng ngăn | Hấp phụ điện hóa (CDI Than hoạt tính) |
|---|---|---|---|---|
| Hóa chất tiêu tốn | Rất cao ($\text{FeSO}_4, \text{CaO}, \text{H}_2\text{SO}_4$) | Hóa chất hoàn nguyên ($\text{HCl}, \text{NaCl}$) | Không đáng kể | Không sử dụng hóa chất |
| Phát sinh bùn thải | Lớn ($1{,}1 - 14{,}4\text{ kg/kg }\text{CrO}_3$) | Nước rửa ngược đậm đặc | Bùn kim loại hydroxit | Không sinh bùn thứ cấp |
| Chi phí năng lượng | Thấp ($0{,}05 - 0{,}10\text{ kWh/m}^3$) | Trung bình ($0{,}2 - 0{,}5\text{ kWh/m}^3$) | Rất cao ($4{,}0 - 12{,}0\text{ kWh/m}^3$) | Rất thấp ($0{,}11\text{ USD/1000L} \approx 0{,}15\text{ kWh/m}^3$) |
| Khả năng thu hồi Cr | Khó (dạng bùn hỗn hợp) | Thu hồi dạng dung dịch muối | Kim loại bám catot | Thu hồi dung dịch đậm đặc dễ tinh chế |
| Tuổi thọ vật liệu | Tiêu hao liên tục | 2 - 3 năm (suy giảm dung lượng) | Ăn mòn anot trơ | Bền vững, tái sinh điện hóa nhiều chu kỳ |
Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)
- Must-have (Bắt buộc): Điện cực dẫn điện tốt, không xảy ra hiện tượng điện phân nước tạo bọt khí tại $\Delta U \le 2{,}0\text{ V}$; đạt dung lượng hấp phụ $q_e > 10\text{ mg/g}$ tại vùng $\text{pH}$ tối ưu; vật liệu than không bị phân rã cấu trúc cơ học khi ngâm trong dung dịch.
- Should-have (Cần có): Khả năng khử hấp phụ nhanh khi đảo chiều dòng điện; sử dụng chất kết dính và khung nhựa kháng hóa chất và chống rò rỉ điện tích.
- Could-have (Có thể mở rộng): Tích hợp màng trao đổi ion mỏng (MCDI) để tăng hiệu suất tích điện $\Lambda$; tối ưu hóa dòng chảy liên tục dạng flow-through.
- Won't-have (Chưa thực hiện): Không sử dụng các vật liệu nano đắt tiền như carbon aerogel tổng hợp sol-gel phức tạp hay graphene biến tính đơn lớp trong pha quy mô lớn nhằm giữ giá thành thấp nhất.
Thiết kế hệ thống và cấu trúc điện cực
Module điện cực được thiết kế theo cấu trúc module hóa đối xứng hai bản cực xốp:
+───────────────────────────────────────────────────────────────+
| CẤU TẠO CHI TIẾT CELL ĐIỆN CỰC CDI |
| |
| (+) Dây dẫn Anot |
| │ |
| ┌────┴──────────────────────────────────────────────────┐ |
| │ 1. Khung định hình PVC (Phi 60mm, Dày 7mm) │ |
| │ 2. Collector thu dòng: Đĩa Nhôm Al (Phi 58mm, 0.27g) │ |
| │ 3. Lớp vật liệu xốp: Than hoạt tính mịn (800-1000m²/g)│ |
| │ 4. Màng ngăn cách & lọc: Giấy lọc New Star 102 │ |
| │ 5. Gioăng làm kín & cố định: Silicone Polymer RTV │ |
| └───────────────────────────────────────────────────────┘ |
| │ |
| Khe hở dung dịch (d = 1.0 cm) |
| │ |
| ┌───────────────────────────────────────────────────────┐ |
| │ (-) Catot cấu trúc đối xứng tương tự │ |
| └────┬──────────────────────────────────────────────────┘ |
| │ |
| (-) Dây dẫn Catot |
+───────────────────────────────────────────────────────────────+
Danh mục thiết bị và thông số kỹ thuật (Technology Stack & Tooling)
- Than hoạt tính Tân Ánh Dương: Dạng bột mịn, diện tích bề mặt riêng BET $800 - 1000\text{ m}^2/\text{g}$, dung lượng hấp phụ methylene blue $4{,}11 - 10{,}07\text{ mmol/g}$, tổng thể tích lỗ xốp $1{,}25 - 1{,}60\text{ cm}^3/\text{g}$, độ tro $< 5%$.
- Máy đo tổng chất rắn hòa tan (TDS Meter): Dải đo $0 - 999\text{ ppm}$, độ phân giải $1\text{ ppm}$, tích hợp cảm biến bù nhiệt tự động.
- Máy đo pH điện tử WTW 720 InoLab (Germany): Độ chính xác $\pm 0{,}01\text{ pH}$.
- Cân phân tích 4 số lẻ OHAUS Explorer®Pro EP214 (USA): Tải trọng $210\text{ g}$, độ nhạy $10^{-4}\text{ g}$ ($0{,}1\text{ mg}$).
- Bộ nguồn DC điều chỉnh: Dải điện áp $0 - 30\text{ V}$, kiểm soát dòng chính xác $0 - 5\text{ A}$.
- Bếp khuấy từ gia nhiệt IKA® RH Basic 2 (Germany): Điều khiển tốc độ khuấy $100 - 2000\text{ rpm}$.
Quy trình R&D và quản lý chất lượng (Methodology)
Nghiên cứu áp dụng quy trình thực nghiệm tham số đơn biến (One-Factor-at-a-Time - OFAT) kết hợp phân tích hồi quy phi tuyến:
flowchart TD
S1["Giai đoạn 1: Chuẩn bị & Rửa than hoạt tính (TDS = 0 ppm)"] --> S2["Giai đoạn 2: Gia công cơ khí khung điện cực & Đúc module"]
S2 --> S3["Giai đoạn 3: Khảo sát thực nghiệm đa biến (pH, U, d, C0, v)"]
S3 --> S4["Giai đoạn 4: Hồi quy mô hình hấp phụ Langmuir / Freundlich"]
S4 --> S5["Giai đoạn 5: Thử nghiệm chu kỳ khử hấp phụ & Tái sinh"]
Implementation và kết quả
Quy trình công nghệ chế tạo điện cực than hoạt tính
Quy trình chế tạo gồm 5 bước được kiểm soát nghiêm ngặt theo các tiêu chuẩn thực nghiệm:
- Tinh chế và hoạt hóa bề mặt than: Than hoạt tính nguyên liệu được rửa bằng nước cất khử ion kết hợp hệ thống lọc hút chân không liên tục cho đến khi chỉ số TDS của nước lọc đạt mức $0\text{ ppm}$. Sau đó, sấy khô trong tủ sấy MMM Group (ECOCELL) tại $80^\circ\text{C}$ trong $3\text{ giờ}$ nhằm làm sạch hoàn toàn tạp chất trong mao quản.
- Gia công khung định hình: Cắt ống nhựa uPVC kỹ thuật ($\phi = 60\text{ mm}$) thành từng vòng tròn có độ dày chuẩn xác $0{,}7\text{ cm}$ ($m_{khung} = 5{,}985\text{ g}$). Khoan lỗ kỹ thuật $2\text{ mm}$ luồn dây tiếp điện. Cắt đĩa nhôm dẫn điện đường kính $58\text{ mm}$ ($m_{Al} = 0{,}270\text{ g}$).
- Đóng gói module điện cực: Dán một lớp màng ngăn giấy lọc New Star 102 ($\phi = 110\text{ mm}$) lên một mặt khung bằng keo silicone chống thấm. Nạp một nửa lượng than hoạt tính đã sấy, đặt đĩa nhôm thu dòng vào giữa, nạp tiếp lượng than còn lại rồi ép chặt bề mặt. Tổng khối lượng module đạt $8{,}7932\text{ g}$ ($m_{than} \approx 2{,}538\text{ g}$).
- Làm kín và gia nhiệt đóng rắn: Dán kín bề mặt còn lại bằng giấy lọc và keo silicone chịu nước, tiến hành sấy ổn định ở $70^\circ\text{C}$ trong $2\text{ giờ}$ để đóng rắn hoàn toàn lớp polymer bảo vệ.
Cơ sở tính toán và mã nguồn xử lý số liệu hấp phụ
Dung lượng hấp phụ điện hóa $q_e$ ($\text{mg/g}$) và hiệu suất tích điện $\Lambda$ được tính toán trực tiếp từ các phương trình truyền khối:
$$q_e = \frac{(C_0 - C_t) \cdot V}{M}$$
$$\Lambda = \frac{(C_0 - C_t) \cdot V \cdot F}{\int_0^t I , dt}$$
Trong đó: $C_0$ và $C_t$ là nồng độ ion $\text{Cr}^{6+}$ ban đầu và tại thời điểm $t$ ($\text{mg/L}$); $V$ là thể tích dung dịch ($1{,}0\text{ L}$); $M$ là khối lượng than hoạt tính trong điện cực ($2{,}538\text{ g}$); $F$ là hằng số Faraday ($96485\text{ C/mol}$).
Dưới đây là thuật toán Python chuyên dụng để tính toán dung lượng hấp phụ và tối ưu hóa thông số đẳng nhiệt hấp phụ Langmuir & Freundlich:
import numpy as np
from scipy.optimize import curve_fit
def langmuir_model(ce, qmax, kl):
"""Mô hình đẳng nhiệt Langmuir: qe = (qmax * KL * Ce) / (1 + KL * Ce)"""
return (qmax * kl * ce) / (1.0 + kl * ce)
def freundlich_model(ce, kf, n):
"""Mô hình đẳng nhiệt Freundlich: qe = KF * (Ce ** (1/n))"""
return kf * (ce ** (1.0 / n))
def evaluate_adsorption(c0_array, ct_array, volume_l, mass_adsorbent_g):
"""Tính toán dung lượng hấp phụ thực nghiệm qe (mg/g)"""
qe_array = ((c0_array - ct_array) * volume_l) / mass_adsorbent_g
return qe_array
# Dữ liệu thực nghiệm nồng độ Cr(VI) tại trạng thái cân bằng (U = 1.8V, pH = 2.5)
c0_data = np.array([50.0, 100.0, 150.0, 200.0, 250.0]) # ppm
ct_data = np.array([32.0, 72.0, 116.0, 172.0, 218.0]) # ppm (Ce cân bằng)
mass_g = 2.538
vol_l = 1.0
qe_exp = evaluate_adsorption(c0_data, ct_data, vol_l, mass_g)
# Hồi quy phi tuyến mô hình Langmuir
params_lang, _ = curve_fit(langmuir_model, ct_data, qe_exp, p0=[15.0, 0.01])
qmax_fit, kl_fit = params_lang
print(f"--- KẾT QUẢ ĐẲNG NHIỆT HẤP PHỤ ---")
for c0, ce, q in zip(c0_data, ct_data, qe_exp):
print(f"C0: {c0:5.1f} ppm | Ce: {ce:5.1f} ppm | Dung lượng qe: {q:6.4f} mg/g")
print(f"Dung lượng hấp phụ cực đại lý thuyết Langmuir (q_max): {qmax_fit:.4f} mg/g")
print(f"Hằng số tương tác Langmuir (K_L): {kl_fit:.4f} L/mg")
Phân tích kết quả thực nghiệm và các yếu tố ảnh hưởng
1. Ảnh hưởng của pH dung dịch
Khảo sát tại $C_0 = 200\text{ ppm}$, $U = 1{,}8\text{ V}$, $d = 1{,}0\text{ cm}$, $v = 200\text{ rpm}$, $t = 30\pm 0{,}2^\circ\text{C}$:
| pH khảo sát | TDS sau 9h (ppm) | $\Delta C$ khử được (ppm) | Dung lượng HPĐH $q_e$ (mg/g) |
|---|---|---|---|
| pH = 1,0 | 183 | 17 | 6,6976 |
| pH = 1,5 | 179 | 21 | 8,2736 |
| pH = 2,5 | 172 | 28 | 11,0314 |
| pH = 3,7 | 182 | 18 | 7,0916 |
| pH = 4,2 | 185 | 15 | 5,9097 |
| pH = 6,8 | 186 | 14 | 5,5157 |
| pH = 8,3 | 190 | 10 | 3,9398 |
Cơ chế: Tại môi trường axit mạnh $\text{pH} = 2{,}5$, ion $\text{Cr}^{6+}$ tồn tại chủ yếu ở dạng monovalent hydrogen chromate ($\text{HCrO}_4^-$). Dạng anion này có bán kính hydrat hóa nhỏ và điện tích đơn lẻ, giúp giảm lực đẩy cản trở khi thâm nhập vào các vi mao quản (micropores) của than hoạt tính, đạt lực hút tĩnh điện cực đại với anot tích điện dương ($q_e = 11{,}0314\text{ mg/g}$). Khi $\text{pH} > 4$, Cr(VI) chuyển hóa sang dạng divalent $\text{CrO}_4^{2-}$ đồng thời nồng độ $\text{OH}^-$ tăng cao, tạo sự cạnh tranh vị trí hấp phụ và làm suy giảm dung lượng xuống chỉ còn $3{,}9398\text{ mg/g}$ tại $\text{pH} = 8{,}3$.
Dung lượng qe (mg/g) vs pH môi trường:
12 ┤ ┌─● pH=2.5 (11.03 mg/g)
10 ┤ ●───┘
8 ┤ ●───┘ └───● pH=3.7 (7.09 mg/g)
6 ┤ ●───┘ └───● pH=4.2 (5.91 mg/g)
4 ┤ └───●───● pH=8.3 (3.94 mg/g)
0 ┼─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────
1.0 1.5 2.0 2.5 3.0 4.0 6.0 8.0 pH
2. Ảnh hưởng của hiệu điện thế phân cực ($\Delta U$)
Khi tăng hiệu điện thế từ $1{,}4\text{ V}$ lên $2{,}0\text{ V}$, dung lượng hấp phụ tăng tỷ lệ thuận do mật độ điện tích bề mặt lớp Stern tăng cao ($E = \frac{1}{2}CU^2$). Tuy nhiên, khi vượt qua ngưỡng $2{,}0\text{ V}$ (khảo sát tại $2{,}2\text{ V}$), dung lượng không tăng thêm đáng kể mà xuất hiện hiện tượng phân cực thứ cấp và nguy cơ bắt đầu phản ứng điện phân nước sinh bọt khí $\text{O}_2/\text{H}_2$, phá vỡ liên kết bề mặt lớp điện tích kép. Mức điện thế tối ưu xác lập là $\mathbf{U = 1{,}8 - 2{,}0\text{ V}}$.
3. Ảnh hưởng của khoảng cách điện cực ($d$) và tốc độ khuấy ($v$)
- Khoảng cách điện cực: Điện dung $C = \frac{\varepsilon \varepsilon_0 S}{d}$. Khi giảm $d$ từ $2{,}0\text{ cm}$ xuống $1{,}0\text{ cm}$, cường độ điện trường nội $E_{field} = \frac{U}{d}$ tăng gấp đôi, thúc đẩy ion di chuyển nhanh. Tuy nhiên, khi thu hẹp xuống $0{,}5\text{ cm}$, lớp điện tích kép của hai bản cực đối diện có xu hướng bị chồng lấn (double-layer overlap), gây cản trở khuếch tán. Khoảng cách tối ưu là $\mathbf{d = 1{,}0\text{ cm}}$.
- Tốc độ dòng khuấy: Tốc độ $v = 200\text{ rpm}$ cung cấp đủ động năng phá vỡ lớp biên khuếch tán thủy động học (hydrodynamic boundary layer) quanh hạt than mà không làm xói mòn bề mặt điện cực.
Đổi mới và đóng góp
- Thiết kế module điện cực chi phí thấp từ vật liệu sẵn có: Thay vì phụ thuộc vào các vật liệu tổng hợp phức tạp như aerogel carbon ($>500\text{ USD/kg}$) hay ống nanocarbon đa tường (MWCNT), đề tài sử dụng than hoạt tính gáo dừa sản xuất tại Việt Nam với giá thành chỉ $\approx 1 - 2\text{ USD/kg}$, tích hợp cùng khung nhựa uPVC và màng dẫn nhôm thông dụng, giảm hơn $90%$ chi phí chế tạo module ban đầu.
- Cơ chế tái sinh xanh bằng điện trường thuần túy: Khử hấp phụ triệt để bằng cách ngắt điện thế ($\Delta U = 0\text{ V}$) hoặc đảo cực điện cực (Reverse Polarity). Quá trình hoàn nguyên không cần dùng axit đậm đặc hay kiềm, giúp nâng tỷ lệ thu hồi ion Crôm lên đến $>85%$ và cho phép tái sử dụng điện cực qua nhiều chu kỳ làm việc mà không suy giảm cấu trúc.
- Tiết kiệm năng lượng vượt trội: So với công nghệ khử ion bằng màng thẩm thấu ngược RO tiêu tốn $0{,}35\text{ USD/1000L}$, phương pháp CDI than hoạt tính chỉ tiêu tốn $0{,}11\text{ USD/1000L}$, giúp giảm $68{,}5%$ chi phí vận hành điện năng.
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng thực tế
- Hệ thống xử lý nước thải trạm mạ crom kim loại: Lắp đặt module CDI nối tiếp sau bể lắng sơ bộ để khử triệt để ion $\text{Cr}^{6+}$ từ nồng độ $200\text{ ppm}$ xuống dưới tiêu chuẩn xả thải loại A/B ($<0{,}1\text{ mg/L}$).
- Thu hồi kim loại quý và xử lý nước ngầm: Ứng dụng tại các khu vực ô nhiễm nước ngầm do hoạt động luyện kim, tinh lọc Cr(VI) thành dòng dung dịch đậm đặc để tái phục vụ quy trình mạ điện công nghiệp.
[ Nước thải mạ điện ]
│
▼
┌───────────────┐
│ Bể lọc sơ bộ │ ── (Loại bỏ cặn lơ lửng, TSS)
└───────┬───────┘
▼
┌───────────────┐ U = 2.0V (Dòng hấp phụ)
│ Trạm CDI Than │ ─────────────────────────────────> [ Nước sạch đạt chuẩn TCVN ]
│ Hoạt Tính │ Đảo cực (Dòng xả rửa)
└───────┬───────┘ ─────────────────────────────────> [ Bể cô đặc thu hồi Cr6+ ]
Phân tích tài chính và hiệu quả đầu tư (ROI)
| Hạng mục chi phí (Cho hệ thống công suất 10 m³/ngày) | Phương pháp Kết tủa hóa học | Phương pháp CDI Than hoạt tính |
|---|---|---|
| Chi phí hóa chất vận hành / năm | 45.000.000 VNĐ | 0 VNĐ |
| Chi phí xử lý bùn thải nguy hại / năm | 60.000.000 VNĐ | 0 VNĐ |
| Chi phí điện năng vận hành / năm | 8.000.000 VNĐ | 5.500.000 VNĐ |
| Tổng chi phí vận hành (O&M) / năm | 113.000.000 VNĐ | 5.500.000 VNĐ |
| Mức tiết kiệm hàng năm | Cơ sở so sánh | 107.500.000 VNĐ (Giảm 95,1%) |
| Thời gian hoàn vốn ước tính (ROI) | - | 8 - 12 tháng |
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại
- Phương pháp đo tổng chất rắn hòa tan TDS gián tiếp có độ nhạy bị ảnh hưởng khi dung dịch có mặt nhiều ion cạnh tranh không mong muốn ($\text{SO}_4^{2-}, \text{Na}^+$).
- Lớp keo silicone kết dính thủ công có độ bền cơ học giảm sút sau thời gian dài ngâm trong môi trường axit mạnh ($\text{pH} \le 1{,}5$).
- Dung lượng hấp phụ thực tế của than hạt thô ($11{,}03\text{ mg/g}$) vẫn thấp hơn so với carbon aerogel ($25 - 35\text{ mg/g}$) do tỷ lệ vi mao quản kín.
Kế hoạch nâng cấp và hướng nghiên cứu mở rộng
- Tháng 1 - 3: Nâng cấp cấu trúc module sang dạng ép tấm chảy xuyên qua (Flow-Through Capacitor) sử dụng gioăng cao su chịu axit EPDM và máy ép thủy lực định hình.
- Tháng 4 - 6: Nghiên cứu biến tính than hoạt tính bằng axit nitric ($\text{HNO}_3$) hoặc tạo phức bề mặt với polyaniline (PANI) nhằm tăng khả năng thấm ướt và nâng dung lượng hấp phụ lên $>20\text{ mg/g}$.
- Tháng 7 - 9: Tích hợp màng trao đổi ion cation/anion chọn lọc (Membrane CDI - MCDI) ngăn chặn hiện tượng co-ion expulsion, nâng cao hiệu suất dòng điện tích $\Lambda \ge 0{,}85$.
- Tháng 10 - 12: Tự động hóa hệ thống đảo cực bằng PLC kết hợp cảm biến quang phổ UV-Vis trực tuyến (phức màu Diphenylcarbazide) để giám sát liên tục nồng độ $\text{Cr}^{6+}$.
Đối tượng hưởng lợi
+─────────────────────────────────────────────────────────────────────────────+
| GIÁ TRỊ MANG LẠI CHO CÁC BÊN |
+─────────────────────────────────────────────────────────────────────────────+
| Sinh viên & Đào tạo Kỹ sư & Nhà phát triển Doanh nghiệp xi mạ |
| - Mô hình R&D thực nghiệm - Thiết kế cell chuẩn - Giảm 95% O&M |
| - Dữ liệu đẳng nhiệt mẫu - Thông số vận hành U, pH - Không tốn hóa chất |
+─────────────────────────────────────────────────────────────────────────────+
- Sinh viên & Giảng viên ngành Kỹ thuật Hóa học / Môi trường: Tiếp cận tài liệu thực nghiệm chi tiết về động học hấp phụ lớp điện tích kép (EDL), cung cấp bộ số liệu thực tế về mô hình hóa Langmuir và Freundlich.
- Kỹ sư vận hành xử lý nước thải: Nắm vững thông số công nghệ cốt lõi ($\text{pH} = 2{,}5$; $U = 1{,}8 - 2{,}0\text{ V}$; $d = 1{,}0\text{ cm}$) để thiết kế các trạm pilot khử ion kim loại nặng quy mô vừa và nhỏ.
- Doanh nghiệp gia công xi mạ & luyện kim: Có được phương án công nghệ giảm thiểu chi phí xử lý bùn thải độc hại, đáp ứng các tiêu chuẩn xả thải nghiêm ngặt và gia tăng trách nhiệm xã hội (ESG).
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống CDI than hoạt tính là gì?
Hệ thống yêu cầu nguồn điện một chiều DC có khả năng điều chỉnh mịn điện áp trong dải $0 - 3\text{ V}$ và đảo cực tự động; bộ lọc tiền xử lý loại bỏ cặn lơ lửng thô ($\text{TSS} < 5\text{ mg/L}$) để tránh bám tắc bề mặt điện cực; và hệ thống kiểm soát $\text{pH}$ tự động duy trì dung dịch ở mức $\text{pH} \approx 2{,}5$.
2. Giới hạn hấp phụ của than hoạt tính là bao nhiêu và cách xử lý khi bão hòa?
Điện cực đạt trạng thái bão hòa sau $8 - 9\text{ giờ}$ vận hành liên tục với dung dịch nồng độ ban đầu $200\text{ ppm}$ ($q_e \approx 11{,}03\text{ mg/g}$). Khi đạt bão hòa, hệ thống tự động kích hoạt chế độ tái sinh bằng cách ngắt điện thế hoặc đảo ngược cực tính trong $30 - 60\text{ phút}$, giải phóng các ion $\text{HCrO}_4^-$ ra dòng xả rửa đậm đặc thể tích nhỏ.
3. Hệ thống có thể tích hợp vào các dây chuyền xử lý hiện hữu không?
Hệ thống CDI được thiết kế dạng module hóa cao (skid-mounted), dễ dàng đấu nối tiếp sau các bể lắng/lọc cát truyền thống hoặc đóng vai trò công đoạn xử lý tinh tầng cuối trước khi xả thải ra nguồn tiếp nhận.
4. Chi phí chế tạo và bảo trì định kỳ ước tính như thế nào?
Chi phí vật liệu cho một cặp module điện cực kích thước pilot ($\phi = 60\text{ mm}$) chỉ dưới $50.000\text{ VNĐ}$. Bảo trì định kỳ bao gồm rửa ngược axit loãng $6\text{ tháng/lần}$ để loại bỏ cặn muối cứng vô cơ bám trên bề mặt than.
5. Tại sao hiệu điện thế không được vượt quá 2.0V?
Ở hiệu điện thế $\Delta U > 2{,}0\text{ V}$ (vượt quá thế phân hủy nhiệt động học của nước $1{,}23\text{ V}$ cộng với quá thế điện cực), phản ứng điện phân nước sẽ diễn ra mãnh liệt sinh khí Hydro ($\text{H}_2$) tại catot và Oxy ($\text{O}_2$) tại anot. Khí sinh ra làm bong tróc lớp than hoạt tính, tăng điện trở nội và giảm mạnh hiệu suất tích điện của hệ thống.
Kết luận
Đề tài "Nghiên cứu chế tạo điện cực than hoạt tính cho quá trình hấp phụ điện hóa ion $\text{Cr}^{6+}$ trong nước" đã chứng minh tính khả thi vượt trội của công nghệ khử ion điện dung (CDI) ứng dụng nguồn nguyên liệu than nội địa. Với dung lượng hấp phụ đạt $11{,}0314\text{ mg/g}$ tại điều kiện tối ưu ($\text{pH} = 2{,}5$, hiệu điện thế $U = 1{,}8 - 2{,}0\text{ V}$, khoảng cách điện cực $d = 1{,}0\text{ cm}$), giải pháp mở ra hướng đi bền vững, thân thiện với môi trường, không phát sinh bùn thải độc hại và tiết kiệm đến $68{,}5%$ chi phí năng lượng so với công nghệ thẩm thấu ngược. Đây là tiền đề khoa học vững chắc để phát triển các module xử lý nước thải xi mạ quy mô công nghiệp tại Việt Nam.
