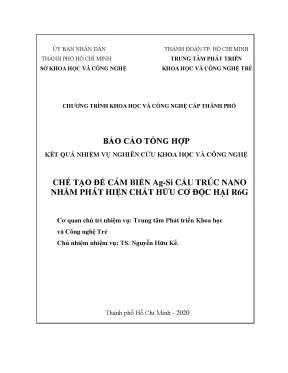

Báo Cáo Nghiên Cứu: Chế Tạo Đế Cảm Biến Ag-Si Cấu Trúc Nano Nhằm Phát Hiện Chất Hữu Cơ Độc Hại R6G

Tóm tắt nghiên cứu (Executive Summary)

  • Câu hỏi nghiên cứu cốt lõi (Research Question): Làm thế nào để thiết kế và chế tạo một cấu trúc đế cảm biến tán xạ Raman tăng cường bề mặt (SERS - Surface-Enhanced Raman Scattering) có độ nhạy vượt trội, độ ổn định cao, tái lập tốt và quy trình chế tạo đơn giản nhằm phát hiện nhanh các chất hữu cơ độc hại ở nồng độ siêu vết (dưới dạng ppm/ppb) trong an toàn thực phẩm và môi trường?
  • Phương pháp tiếp cận (Methodology Snapshot): Đề tài áp dụng kỹ thuật ăn mòn ướt hóa học bất đẳng hướng trên phiến đơn tinh thể Silic hướng mạng (100) bằng hệ dung dịch $\text{KOH}/\text{IPA}/\text{H}_2\text{O}$ để tạo vi cấu trúc kim tự tháp 3D ($\text{MP-Si}$). Tiếp đó, các hạt nano Bạc ($\text{AgNPs}$) kích thước 20–30 nm được lắng đọng trên bề mặt kim tự tháp thông qua kỹ thuật phún xạ Magnetron DC trong môi trường chân không cao, kết hợp ủ nhiệt ở 400°C.
  • Phát hiện chính (Key Findings): Điều kiện tối ưu để tạo bề mặt kim tự tháp đồng đều là dung dịch $\text{KOH } 10% : \text{IPA } 3% : \text{H}_2\text{O } 87%$ ở 80°C trong 60 phút, giúp giảm độ phản xạ bề mặt xuống dưới 10% (dải 475–1100 nm). Thời gian phún xạ Ag 15 giây kết hợp ủ nhiệt tạo ra mật độ "điểm nóng" điện từ (hot spots) tối ưu. Đế SERS $\text{Ag/MP-Si}$ thu được cho phép nhận diện rõ ràng chất nhuộm công nghiệp độc hại Rhodamine 6G (R6G) ở nồng độ cực loãng xuống tới $10^{-9}\text{ M}$ (mức vết nano).
  • Ý nghĩa thực tiễn (Implications): Cung cấp giải pháp công nghệ chế tạo cảm biến quang học nano hiệu năng cao, chi phí thấp, khắc phục triệt để hiện tượng oxy hóa và nhiễm tạp của phương pháp hóa ướt truyền thống, mở ra tiềm năng lớn thay thế hoặc hỗ trợ kỹ thuật HPLC trong kiểm nghiệm an toàn thực phẩm và quan trắc môi trường.

Bối cảnh và tầm quan trọng (Context & Significance)

1. Hiện trạng tri thức và thách thức thực tiễn

Trong kỷ nguyên công nghiệp hóa, vấn đề kiểm soát dư lượng hóa chất bảo vệ thực vật, độc tố sinh học và đặc biệt là phẩm màu công nghiệp trong thực phẩm đang là thách thức nghiêm trọng đối với sức khỏe cộng đồng. Các hợp chất hữu cơ nhóm Rhodamine (như Rhodamine 6G - R6G) dù bị cấm nghiêm ngặt trong thực phẩm vì độc tính cao đối với gan, thận và tiềm ẩn nguy cơ gây ung thư, vẫn bị lạm dụng do giá thành rẻ và màu sắc bắt mắt.

Phương pháp phân tích tiêu chuẩn hiện nay là sắc ký lỏng hiệu năng cao (HPLC) và sắc ký khối phổ (GC-MS). Mặc dù có độ chính xác cao, các phương pháp này đòi hỏi quy trình chuẩn bị mẫu phức tạp, thiết bị đắt tiền, tiêu tốn nhiều dung môi độc hại và không thể đáp ứng nhu cầu phân tích hiện trường tại chỗ (on-site/real-time testing).

2. Khoảng trống nghiên cứu (Research Gap)

Quang phổ Raman là kỹ thuật phân tích không phá hủy mẫu, cung cấp "dấu vân tay phân tử" đặc trưng cho từng liên kết hóa học. Tuy nhiên, tiết diện tán xạ Raman tự nhiên cực kỳ nhỏ ($10^{-30} \text{ cm}^2/\text{phân tử}$), khiến việc đo trực tiếp nồng độ vết hầu như không khả thi. Hiệu ứng SERS giải quyết được hạn chế này nhờ khuếch đại cường độ tán xạ từ $10^4$ đến $10^{14}$ lần dựa trên cơ chế cộng hưởng Plasmon bề mặt cục bộ (LSPR).

Phần lớn các đế SERS truyền thống được chế tạo bằng phương pháp hóa ướt hoặc khử quang hóa có nhược điểm chí mạng:

  • Hạt nano kim loại quý ($\text{Ag}$, $\text{Au}$) dễ bị oxy hóa khi tiếp xúc với môi trường không khí.
  • Bề mặt dễ tồn dư các gốc hữu cơ, chất khử hoặc chất hoạt động bề mặt (capping agents), tạo ra các đỉnh phổ nhiễu làm sai lệch kết quả.
  • Độ bền cơ học và tính lặp lại giữa các lô sản phẩm kém.

3. Tính thời sự và tác động dự kiến

Nghiên cứu của nhóm tác giả tại Khoa Vật lý - Vật lý Kỹ thuật (Trường ĐH Khoa học Tự nhiên, ĐHQG-HCM) phối hợp cùng Trung tâm Phát triển Khoa học và Công nghệ Trẻ TP.HCM đã giải quyết khoảng trống này bằng cách kết hợp:

  1. Đế bán dẫn Silic (Si): Vật liệu trơ, chỉ có duy nhất một đỉnh Raman sắc nét tại $520 \text{ cm}^{-1}$, hoàn toàn không gây nhiễu cho các dải phổ dao động của chất hữu cơ ($600 - 1800 \text{ cm}^{-1}$).
  2. Cấu trúc kim tự tháp 3D: Tăng diện tích bề mặt tiếp xúc hiệu dụng và hỗ trợ bẫy quang học.
  3. Phún xạ Magnetron DC trong chân không: Đảm bảo hạt Ag siêu sạch, độ tinh khiết cao, không tạp chất hữu cơ và bám dính cơ học vững chắc.

Phương pháp nghiên cứu và cách tiếp cận (Methodology & Approach)

flowchart TD
    A["Phiến Si loại p (100)"] --> B["Rửa siêu âm: Acetone, Methanol, Nước cất (10 phút)"]
    B --> C["Xử lý bề mặt: HF 5% + Ethanol (1 phút)"]
    C --> D["Ăn mòn hóa học bất đẳng hướng: KOH 10% + IPA 3% + H2O 87% (80°C, 60 phút)"]
    D --> E["Làm sạch ion kim loại: HCl:H2O2:H2O = 1:1:5 (85°C, 10 phút)"]
    E --> F["Tạo đế cấu trúc Micro-Pyramid Si (MP-Si)"]
    F --> G["Phún xạ Magnetron DC: Khí Ar, 15W, 150V, P = 3x10⁻³ torr, t = 15s"]
    G --> H["Ủ nhiệt chân không: 400°C trong 15 phút"]
    H --> I["Đế cảm biến SERS hoàn thiện Ag/MP-Si"]

1. Thiết kế nghiên cứu và chế tạo đế vi cấu trúc Silic

Nghiên cứu sử dụng phiến Silic đơn tinh thể loại p, hướng mặt mạng $(100)$.

  • Làm sạch chuẩn: Siêu âm trong Acetone, Methanol và nước cất hai lần (10 phút/dung môi). Loại bỏ lớp oxit tự nhiên bằng dung dịch $\text{HF } 5%$ và $\text{Ethanol}$ trong 1 phút.
  • Ăn mòn tạo kim tự tháp (Anisotropic Wet Etching): Quá trình ăn mòn dựa trên sự chênh lệch tốc độ phản ứng giữa mặt $(100)$ và $(111)$ trong môi trường kiềm: $$\text{Si} + 4\text{OH}^- \rightarrow \text{Si(OH)}_4 + 4\text{e}^-$$ Dung dịch Isopropyl Alcohol (IPA) đóng vai trò chất điều biến sức căng bề mặt, kiểm soát sự giải phóng bọt khí $\text{H}_2$ và điều hòa tốc độ ăn mòn. Các thông số khảo sát gồm tỷ lệ $\text{KOH} : \text{IPA} : \text{H}_2\text{O}$ (10:3:87, 10:5:85, 10:9:81) và thời gian ăn mòn (20, 40, 60, 80 phút) ở 80°C.
  • Tẩy rửa phụ phẩm: Ngâm trong dung dịch hỗn hợp $\text{HCl} : \text{H}_2\text{O}_2 : \text{H}_2\text{O} = 1 : 1 : 5$ ở 85°C trong 10 phút để loại bỏ triệt để ion $\text{K}^+$.

2. Lắng đọng hạt nano Bạc bằng phún xạ Magnetron DC

  • Hệ chân không: Áp suất nền ban đầu đạt $10^{-5}\text{ torr}$, áp suất làm việc với khí Argon đạt $3 \times 10^{-3}\text{ torr}$.
  • Thông số phún xạ: Công suất phún 15 W, hiệu điện thế 150 V, khoảng cách từ bia Ag đến đế là 10 cm. Khảo sát thời gian phún từ 5 giây đến 30 giây (mẫu A1: 5s, A2: 10s, A3: 15s, A4: 20s, A5: 30s).
  • Quá trình ủ nhiệt (Thermal Annealing): Tiến hành ở 400°C trong 15 phút dưới áp suất chân không để thúc đẩy sự kết tụ tái tổ chức bề mặt của màng Bạc mỏng thành các hạt nano cô lập, đồng đều và bám dính chắc chắn.

3. Kỹ thuật phân tích và kiểm chuẩn

  • Hình thái học bề mặt & vi cấu trúc: Kính hiển vi điện tử quét phân giải cao (SEM).
  • Thành phần nguyên tố: Phổ tán xạ năng lượng tia X (EDX).
  • Tính chất quang học & Plasmon: Phổ hấp thụ/phản xạ tử ngoại - khả kiến (UV-Vis Spectrophotometer).
  • Độ mấp mô & tính chất bề mặt: Phương pháp đo góc thấm ướt (Water Contact Angle).
  • Khảo sát hiệu ứng SERS: Hệ đo vi phổ Raman (Laser bước sóng kích thích tiêu chuẩn), sử dụng chất thử Rhodamine 6G (R6G) ở dải nồng độ pha loãng từ $10^{-5}\text{ M}$ xuống $10^{-9}\text{ M}$.

Phát hiện chính và kết quả thực nghiệm (Key Findings)

Thông số khảo sát Điều kiện tối ưu Kết quả thực nghiệm đạt được Ý nghĩa vật lý / quang học
Tỷ lệ dung dịch ăn mòn $\text{KOH } 10% : \text{IPA } 3% : \text{H}_2\text{O } 87%$ Kim tự tháp nhỏ ($<1\ \mu\text{m}$) chiếm $39.3%$; mật độ phân bố dày đặc, khít nhau Tăng tối đa diện tích bề mặt hiệu dụng 3D
Thời gian ăn mòn Si 60 phút ở 80°C Chiều cao đỉnh kim tự tháp đạt $7.79\ \mu\text{m}$; độ che phủ bề mặt hoàn hảo Giảm độ phản xạ quang học xuống $<10%$
Góc thấm ướt bề mặt Sau ăn mòn 60 phút Tăng từ $34.9^\circ$ (chưa ăn mòn) lên $105.9^\circ$ (kỵ ướt) Xác nhận bề mặt có độ nhám vi cấu trúc sâu
Thời gian phún xạ Ag 15 giây (Mẫu A3) Hạt nano Ag kích thước 20–30 nm phân bố đồng đều, biệt lập Đỉnh SPR nhọn tại $\sim 420\text{ nm}$, tối đa hóa hot spots
Giới hạn phát hiện R6G Nồng độ $10^{-9}\text{ M}$ (1 nM) Các đỉnh vân tay $612, 1364, 1514, 1650\text{ cm}^{-1}$ rõ nét Hệ số tăng cường $\text{EF} > 10^7$, nhạy hơn bare Si triệu lần

1. Ảnh hưởng của tỷ lệ IPA và thời gian ăn mòn lên hình thái vi cấu trúc Si

  • Nồng độ IPA có vai trò quyết định: Ở tỷ lệ 3% IPA, mật độ hình thành mầm kim tự tháp là cao nhất và phân bố khít khao nhất. Khi tăng tỷ lệ IPA lên 5% và 9%, số lượng kim tự tháp giảm dần, kích thước hạt trở nên quá lớn hoặc phân bố thưa thớt.
  • Thời gian ăn mòn 60 phút là mốc tối ưu: Chiều cao đỉnh kim tự tháp phát triển từ $2.41\ \mu\text{m}$ (ở 20 phút) lên $7.79\ \mu\text{m}$ (ở 60 phút). Tại 80 phút, cấu trúc đạt $15.1\ \mu\text{m}$ nhưng bắt đầu xuất hiện sự bất đồng nhất và phá hủy liên kết chân đế.
  • Sự suy giảm độ phản xạ ánh sáng: Bề mặt kim tự tháp đóng vai trò như một bẫy quang học (light trapping), làm phản xạ nhiều lần giữa các mặt $(111)$, kéo độ phản xạ từ $\sim 40%$ (Si phẳng) xuống dưới $10%$ trong dải bước sóng 475–1100 nm.
Độ phản xạ Si phẳng:       [████████████████████] ~40%
Độ phản xạ Si kim tự tháp: [████] <10% (Giảm >30%)

2. Kiểm soát kích thước hạt nano Ag và cộng hưởng Plasmon

  • Phổ UV-Vis ghi nhận sự xuất hiện của dải hấp thụ Plasmon bề mặt trong khoảng 420–500 nm.
  • Quá trình ủ nhiệt ở 400°C trong 15 phút giúp biến màng Ag bán liên tục thành các hạt nano hình cầu/bán cầu đều đặn, đỉnh phổ UV-Vis co hẹp sắc nét về bước sóng $420\text{ nm}$.
  • Khi thời gian phún xạ tăng từ 5s đến 20s, mật độ hạt Ag tăng lên. Tuy nhiên, ở mẫu A5 (30s), Ag kết tụ thành màng mỏng liên tục làm mất hiệu ứng giam giữ điện tử cục bộ, dẫn đến triệt tiêu các "điểm nóng" điện từ. Mẫu A3 (15s phún xạ) mang lại cấu trúc hạt Ag biệt lập tối ưu nhất (20–30 nm) nằm chen dày trên các sườn kim tự tháp Si.
Mẫu A1 (5s):   ·   ·   ·   ·   ·  (Mật độ hạt thấp, thưa thớt)
Mẫu A3 (15s):  ●  ●  ●  ●  ●  ●  ● (Kích thước 20-30nm, tạo khe hẹp nanomet tối ưu "hot spots")
Mẫu A5 (30s):  ▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓ (Kết tụ thành màng liên tục, mất hiệu ứng SERS)

3. Hiệu năng khuếch đại Raman vượt bậc với chất thử R6G

Khi nhỏ dung dịch R6G lên đế $\text{Ag/MP-Si}$, tín hiệu Raman thể hiện độ nhạy vượt trội so với đế Si chưa ăn mòn:

  • Đế Si phẳng không phủ hạt chỉ ghi nhận được phổ R6G ở nồng độ cực cao ($1\text{ M}$).
  • Đế $\text{Ag/MP-Si}$ phát hiện rõ ràng toàn bộ các đỉnh phổ dao động đặc trưng của R6G ở các nồng độ $10^{-5}\text{ M}$, $10^{-6}\text{ M}$, $10^{-7}\text{ M}$ và chạm ngưỡng $10^{-9}\text{ M}$ ($1\text{ nM}$, tương đương cấp độ vài ppb).
  • Các dao động vân tay nhận diện chuẩn xác gồm:
    • $612\text{ cm}^{-1}$: Dao động uốn vòng $\text{C-C-C}$ trong mặt phẳng.
    • $772\text{ cm}^{-1}$: Dao động uốn ngoài mặt phẳng của liên kết $\text{C-H}$.
    • $1189\text{ cm}^{-1}$: Dao động biến dạng liên kết $\text{C-H}$.
    • $1314, 1364\text{ cm}^{-1}$: Dao động giãn vòng thơm $\text{C-C}$.
    • $1514, 1578, 1650\text{ cm}^{-1}$: Dao động giãn khung liên kết thơm $\text{C-C}$.

Hệ số tăng cường thực nghiệm ($\text{EF}$) được xác định theo công thức: $$\text{EF} = \frac{I_{\text{SERS}}}{I_{\text{bare}}} \times \frac{C_{\text{bare}}}{C_{\text{SERS}}}$$ Kết quả cho thấy $\text{EF}$ đạt bậc độ lớn trên $10^7$, chứng minh hiệu ứng tăng cường điện từ trường cực mạnh tại các khe hẹp nano giữa các hạt Ag trên nền Si 3D.

Đóng góp khoa học và giá trị thực tiễn (Contributions & Impact)

1. Đóng góp về mặt học thuật và lý thuyết

  • Làm sáng tỏ cơ chế tương tác kết hợp giữa cấu trúc bẫy quang học cấp độ micro (kim tự tháp Si) và hiệu ứng cộng hưởng Plasmon bề mặt cấp độ nano (hạt AgNPs).
  • Cung cấp dữ liệu thực nghiệm chi tiết về động học quá trình ăn mòn bất đẳng hướng Si loại p trong hệ $\text{KOH/IPA}$ và cơ chế chuyển pha màng - hạt của Bạc dưới tác động của nhiệt độ ủ chân không.

2. Cải tiến phương pháp luận và công nghệ chế tạo

  • Độ sạch bề mặt tuyệt đối: Khác với phương pháp tổng hợp hóa học vốn để lại dư lượng chất hoạt động bề mặt (PVP, Citrate...), phương pháp phún xạ Magnetron DC tạo ra các hạt nano Bạc tinh khiết 100%, loại bỏ hoàn toàn tín hiệu phổ nền gây nhiễu.
  • Quy trình sản xuất có độ lặp lại cao: Sử dụng các thiết bị tiêu chuẩn phòng sạch bán dẫn (bể ủ nhiệt, hệ phún xạ DC), cho phép mở rộng quy mô sản xuất hàng loạt (wafer-scale manufacturing) với giá thành thấp hơn nhiều so với đế SERS thương mại nhập ngoại (như Klarite).

3. Tác động kinh tế - xã hội và chính sách

  • Giám sát an toàn thực phẩm: Cung cấp công cụ tiền khả thi cho các cơ quan quản lý chất lượng (Chi cục An toàn Vệ sinh Thực phẩm, Quản lý Thị trường) để sàng lọc nhanh các chất nhuộm màu công nghiệp cấm (Rhodamine B/6G, Auramine O, Malachite Green) trong thực phẩm, nông sản, bánh kẹo và gia vị.
  • Bảo vệ môi trường: Hỗ trợ quan trắc nhanh dư lượng thuốc trừ sâu, phẩm nhuộm dệt nhuộm trong nguồn nước thải công nghiệp.

Đối tượng thụ hưởng và ứng dụng (Target Audience & Benefits)

mindmap
  root((Hệ Sinh Thái Ứng Dụng Đế Ag/MP-Si))
    Các nhà nghiên cứu Quang tử & Nano
      Nền tảng nghiên cứu cảm biến Plasmonics
      Mô hình hóa tương tác quang trường nano
      Công bố học thuật đỉnh cao ISI/Scopus
    Kỹ sư R&D và Doanh nghiệp Cảm biến
      Chế tạo que thử/chip phân tích SERS cầm tay
      Tối ưu hóa chi phí sản xuất cảm biến
      Thay thế vật tư nhập khẩu đắt đỏ
    Cơ quan Quản lý & Phòng Kiểm nghiệm
      Sàng lọc nhanh an toàn thực phẩm tại chợ/cảng
      Quan trắc độc chất môi trường tại chỗ
      Giảm tải thời gian và chi phí đo HPLC/GC-MS
  • Nhà nghiên cứu học thuật (Academic Researchers): Có được quy trình chuẩn xác để chế tạo nền tảng SERS lai ghép kim loại - bán dẫn; sử dụng làm cơ sở phát triển các cảm biến sinh học nhạy quang (Biosensors), giải trình tự DNA hoặc nhận diện protein.
  • Doanh nghiệp công nghệ & Phòng thí nghiệm phân tích: Có thể tích hợp chip cảm biến $\text{Ag/MP-Si}$ vào các máy đo Raman cầm tay (Portable Raman Spectrometer), thương mại hóa bộ kit xét nghiệm nhanh thực phẩm tại hiện trường với chi phí ước tính chỉ bằng 1/5 đến 1/10 so với đế nhập khẩu.
  • Cơ quan quản lý nhà nước: Rút ngắn thời gian phát hiện mẫu nhiễm độc từ vài ngày (gửi mẫu HPLC) xuống còn vài phút (đo trực tiếp bằng Raman), nâng cao hiệu lực kiểm tra liên ngành.

Câu hỏi thường gặp (SEO FAQ)

1. Phát hiện quan trọng nhất của đề tài nghiên cứu này là gì?

Trả lời: Đề tài đã tối ưu hóa thành công quy trình kết hợp giữa ăn mòn ướt tạo kim tự tháp Si 3D và phún xạ Magnetron DC lắng đọng hạt nano Ag sạch. Đế cảm biến tạo ra có khả năng khuếch đại tín hiệu Raman lên trên $10^7$ lần, phát hiện thành công chất màu độc hại R6G ở nồng độ cực thấp $10^{-9}\text{ M}$ (1 nM / cấp độ vết) mà không bị nhiễu nền.

2. Cấu trúc kim tự tháp Silic (MP-Si) đóng vai trò gì trong việc tăng cường tín hiệu SERS?

Trả lời: Vi cấu trúc kim tự tháp mang lại 3 ưu thế: (1) Tăng diện tích bề mặt tiếp xúc thực tế lên gấp nhiều lần so với đế phẳng, cho phép gắn kết mật độ hạt Ag cao hơn; (2) Đóng vai trò bẫy quang học giúp giảm độ phản xạ ánh sáng tới xuống $<10%$, tăng cường lượng photon kích thích; (3) Hỗ trợ quá trình hấp phụ phân tử hữu cơ vào các khe rãnh nano.

3. Tại sao phún xạ Magnetron DC lại vượt trội hơn phương pháp hóa học ướt khi tạo hạt nano Ag?

Trả lời: Phương pháp hóa ướt thường để lại các gốc hữu cơ, muối khử và chất bọc bảo vệ trên bề mặt hạt Ag, gây ra các đỉnh phổ nhiễu đè lên tín hiệu chất cần đo, đồng thời hạt dễ bị oxy hóa trong không khí. Phún xạ Magnetron DC thực hiện trong chân không ($10^{-5}\text{ torr}$), tạo ra các hạt nano Ag có độ tinh khiết 100%, bám dính cơ học bền vững và kiểm soát chính xác kích thước hạt từ 20–30 nm thông qua thời gian phún xạ và nhiệt độ ủ.

4. Kết quả của nghiên cứu này có thể khái quát hóa (generalize) cho các chất độc hại khác không?

Trả lời: Hoàn toàn có thể. Mặc dù R6G được chọn làm phân tử mẫu (model probe) để kiểm chuẩn độ nhạy do có tiết diện tán xạ rõ ràng, đế cảm biến $\text{Ag/MP-Si}$ có thể áp dụng trực tiếp để nhận diện nhiều hợp chất hữu cơ độc hại khác như thuốc trừ sâu (Paraquat, Chlorpyrifos), chất bảo quản cấm (Formaldehyde), độc tố vi nấm (Aflatoxin) và các phẩm màu công nghiệp khác (Rhodamine B, Sudan).

5. Khả năng ứng dụng thực tế và thương mại hóa của đề tài như thế nào?

Trả lời: Quy trình chế tạo hoàn toàn tương thích với dây chuyền công nghệ vi điện tử bán dẫn hiện có tại Việt Nam (như tại Khu Công nghệ cao TP.HCM). Đế cảm biến có độ ổn định cao, chi phí nguyên liệu thấp ($\approx 80\text{ triệu VNĐ}$ cho toàn bộ đề tài nghiên cứu thử nghiệm), mở ra tiềm năng lớn để sản xuất hàng loạt chip SERS dùng một lần (disposable SERS chips) cho các thiết bị đo quang phổ cầm tay.

Kết luận (Conclusion)

Đề tài nghiên cứu của TS. Nguyễn Hữu Kế và cộng sự đã hoàn thành xuất sắc các mục tiêu khoa học đặt ra, công bố quy trình công nghệ hoàn chỉnh từ khâu ăn mòn vi cấu trúc Silic đến phún xạ kiểm soát hạt nano Bạc trên nền tảng thiết bị hiện đại. Sự kết hợp hoàn hảo giữa đế bán dẫn Si có mức nhiễu nền thấp, cấu trúc kim tự tháp bẫy quang và hạt nano Ag tinh khiết cao đã tạo ra đế cảm biến SERS có hệ số khuếch đại vượt trội, phát hiện chất độc hại R6G ở nồng độ nanopolam ($10^{-9}\text{ M}$).

Trong tương lai, hướng nghiên cứu tiếp theo sẽ tập trung vào việc phủ một lớp màng bảo vệ siêu mỏng (như Graphene hoặc màng oxit kim loại $\text{Al}_2\text{O}_3/\text{TiO}_2$ dày vài Angstrom bằng kỹ thuật ALD) để chống oxy hóa tuyệt đối cho hạt Ag, đồng thời tiến hành thử nghiệm phân tích trực tiếp trên các nền mẫu thực phẩm thực tế (nước ép, rau củ quả) mà không cần qua chiết tách phức tạp.
