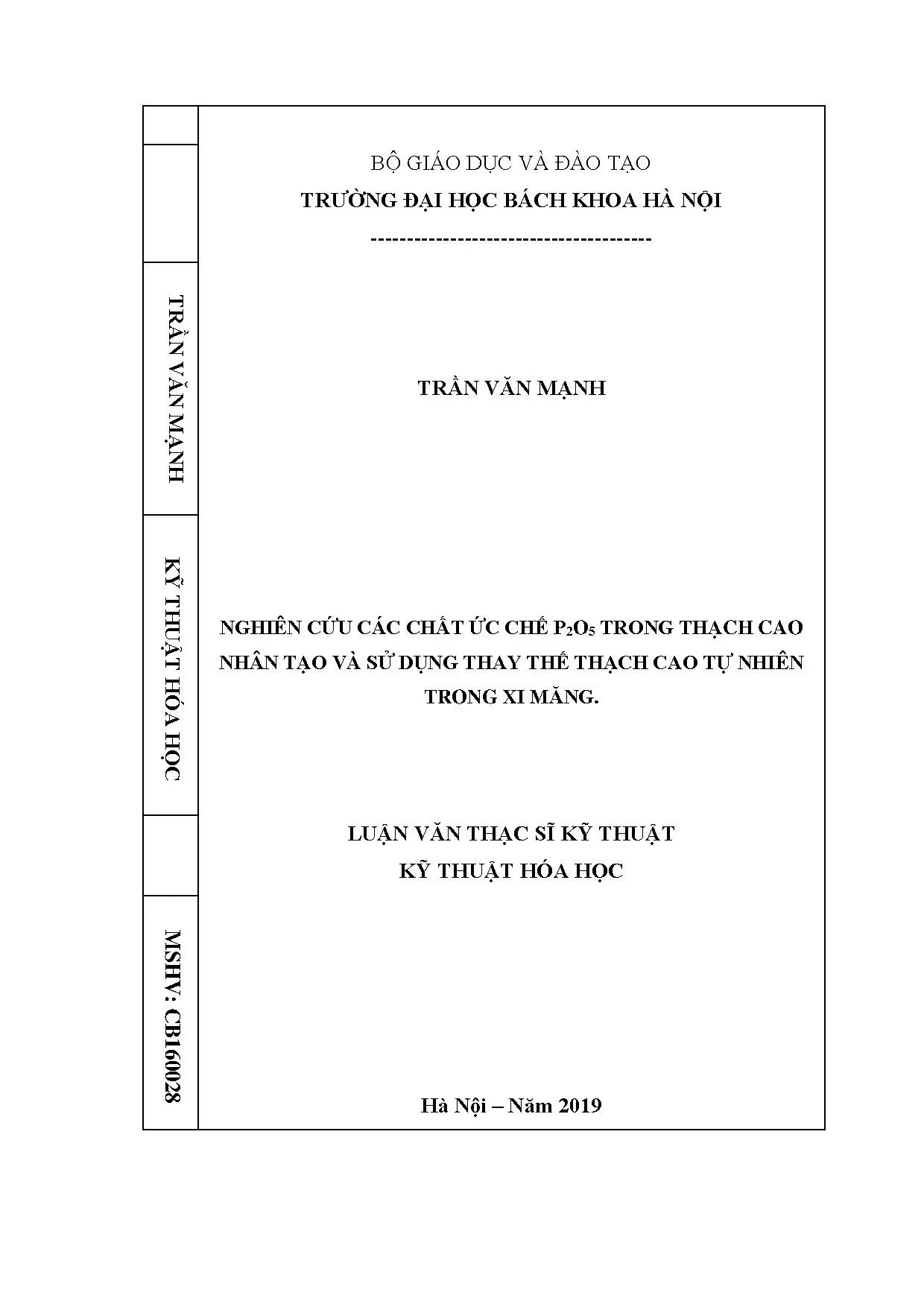

Nghiên Cứu Chất Ức Chế P2O5 Trong Thạch Cao Nhân Tạo và Ứng Dụng Trong Xi Măng

Nghiên cứu về ức chế P2O5 trong thạch cao nhân tạo là một lĩnh vực quan trọng, đặc biệt khi xem xét việc… 68 trang · Trường Đại Học Bách Khoa Hà Nội · 2019.

• Tác giả: Trần Văn Mạnh
• Người hướng dẫn: PGS. Huỳnh Đăng Chính
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Hóa Học
• Đề tài: Nghiên Cứu Các Chất Ức Chế P2O5 Trong Thạch Cao Nhân Tạo
• Loại tài liệu: Luận Văn Thạc Sỹ
• Năm xuất bản: 2019
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: TỔNG QUAN NGHIÊN CỨU
• 1.1. Giới thiệu về thạch cao sản xuất từ chất thải DAP Đình Vũ, thạch cao tự nhiên, xi măng và Clinker pooclang
• 1.2. Tổng quan về thạch cao nhân tạo sản xuất từ chất thải DAP Đình Vũ
• 1.3. Tổng quan về thạch cao tự nhiên
• 1.4. Tổng quan về xi măng pooclang
• 1.5. Tổng quan về Clinker xi măng
• 1.6. Nghiên cứu ảnh hưởng của thạch cao tự nhiên và nhân tạo đến tính chất xi măng
• 1.7. Tình hình nghiên cứu, sản xuất và sử dụng thạch cao nhân tạo trong và ngoài nước
• 1.8. Ứng dụng quan trọng của thạch cao nhân tạo
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Nguyên liệu và hóa chất ban đầu
• 2.2. Các dụng cụ thí nghiệm
• 2.3. Phương pháp xử lý, ức chế thạch cao nhân tạo
• 2.4. Tạo mẫu để xác định tính chất cơ lý hóa
• 2.5. Các phương pháp nghiên cứu
• 3. KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Một số chỉ tiêu của thạch cao Phospho
• 3.2. Chỉ tiêu của Clinker xi măng Bút Sơn thí nghiệm
• 3.3. Ảnh hưởng của thạch cao phospho đến các tính chất cơ lý xi măng
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Ức Chế P2O5 Trong Thạch Cao

Nghiên cứu về ức chế P2O5 trong thạch cao nhân tạo là một lĩnh vực quan trọng, đặc biệt khi xem xét việc sử dụng thạch cao nhân tạo thay thế thạch cao tự nhiên trong sản xuất xi măng. Thạch cao nhân tạo, thường là sản phẩm phụ từ các nhà máy sản xuất phân bón như DAP Đình Vũ, chứa một lượng nhỏ P2O5, có thể ảnh hưởng đến tính chất của xi măng. Việc tìm kiếm các chất ức chế photphat hiệu quả và tối ưu hóa quy trình ức chế là rất cần thiết để đảm bảo chất lượng xi măng. Nghiên cứu này tập trung vào việc giải quyết vấn đề ô nhiễm môi trường do chất thải thạch cao, đồng thời tận dụng nguồn tài nguyên này một cách hiệu quả. Mục tiêu chính là tìm ra giải pháp ức chế P2O5 hiệu quả, từ đó mở rộng ứng dụng của thạch cao nhân tạo trong ngành công nghiệp xi măng, giảm sự phụ thuộc vào thạch cao tự nhiên.

1.1. Giới Thiệu Chung Về Thạch Cao Nhân Tạo và Ứng Dụng

Thạch cao nhân tạo, đặc biệt là từ quá trình sản xuất phân bón DAP, đang ngày càng được quan tâm như một nguồn tài nguyên thay thế thạch cao tự nhiên. Ứng dụng thạch cao nhân tạo rất đa dạng, từ sản xuất vật liệu xây dựng đến điều chỉnh thời gian đông kết của xi măng. Tuy nhiên, sự hiện diện của P2O5 trong thạch cao nhân tạo đặt ra thách thức về chất lượng sản phẩm cuối cùng. Nghiên cứu này nhằm mục đích đánh giá và cải thiện tính chất thạch cao thông qua việc ức chế photphat, mở ra tiềm năng lớn cho việc sử dụng rộng rãi thạch cao nhân tạo.

1.2. Tầm Quan Trọng Của Việc Ức Chế P2O5 Trong Sản Xuất Xi Măng

Trong sản xuất xi măng, thạch cao đóng vai trò quan trọng trong việc điều chỉnh thời gian đông kết. Tuy nhiên, ảnh hưởng của P2O5 có thể làm thay đổi quá trình này, ảnh hưởng đến cường độ và độ bền của xi măng. Việc ức chế P2O5 giúp kiểm soát tốt hơn các tính chất của xi măng, đảm bảo chất lượng và hiệu suất sử dụng. Nghiên cứu này tập trung vào việc tìm ra các phương pháp tối ưu hóa ức chế để giảm thiểu tác động tiêu cực của P2O5 và nâng cao giá trị sử dụng của thạch cao nhân tạo.

II. Vấn Đề Ảnh Hưởng Của P2O5 Đến Tính Chất Thạch Cao

P2O5 là một tạp chất thường gặp trong thạch cao nhân tạo, đặc biệt là thạch cao từ quá trình sản xuất phân bón. Sự hiện diện của P2O5 có thể gây ra nhiều vấn đề, bao gồm ảnh hưởng đến thời gian đông kết của xi măng, làm giảm cường độ và độ bền của sản phẩm cuối cùng. Ảnh hưởng của P2O5 đến tính chất thạch cao là một thách thức lớn đối với việc sử dụng thạch cao nhân tạo trong ngành xây dựng. Do đó, việc nghiên cứu và tìm ra các giải pháp ức chế P2O5 là vô cùng quan trọng để đảm bảo chất lượng và hiệu quả của thạch cao nhân tạo.

2.1. Tạp Chất Trong Thạch Cao P2O5 và Các Thành Phần Khác

Thạch cao nhân tạo thường chứa nhiều tạp chất, trong đó P2O5 là một trong những thành phần đáng quan ngại nhất. Ngoài P2O5, còn có các tạp chất khác như florua, chất hữu cơ và các kim loại nặng. Các tạp chất trong thạch cao có thể ảnh hưởng đến quá trình hydrat hóa của xi măng, gây ra các vấn đề về độ bền và khả năng chống ăn mòn. Việc xử lý thạch cao để loại bỏ hoặc giảm thiểu các tạp chất này là rất quan trọng để đảm bảo chất lượng sản phẩm cuối cùng.

2.2. Cơ Chế Ảnh Hưởng Của P2O5 Đến Quá Trình Đông Kết Xi Măng

Cơ chế ức chế của P2O5 trong quá trình đông kết xi măng liên quan đến sự tương tác của các ion photphat với các khoáng chất trong xi măng. P2O5 có thể làm chậm quá trình hydrat hóa của các khoáng C3A và C4AF, gây ra sự chậm trễ trong quá trình đông kết. Điều này có thể dẫn đến việc giảm cường độ ban đầu của xi măng và ảnh hưởng đến khả năng chịu tải của công trình xây dựng. Việc hiểu rõ cơ chế ức chế này là rất quan trọng để phát triển các phương pháp ức chế photphat hiệu quả.

III. Phương Pháp Ức Chế P2O5 Giải Pháp Cho Thạch Cao Nhân Tạo

Để giải quyết vấn đề ảnh hưởng của P2O5, nhiều phương pháp ức chế đã được nghiên cứu và áp dụng. Các phương pháp này bao gồm sử dụng các chất ức chế photphat hóa học, xử lý nhiệt, và các phương pháp vật lý để loại bỏ P2O5 khỏi thạch cao nhân tạo. Mục tiêu là giảm thiểu hàm lượng P2O5 đến mức chấp nhận được, đồng thời không làm ảnh hưởng đến các tính chất quan trọng khác của thạch cao. Việc lựa chọn phương pháp ức chế phù hợp phụ thuộc vào nhiều yếu tố, bao gồm chi phí, hiệu quả, và tác động môi trường.

3.1. Sử Dụng Phụ Gia Ức Chế Ức Chế Bằng Phụ Gia NH4OH

Một trong những phương pháp phổ biến để ức chế P2O5 là sử dụng các phụ gia ức chế. NH4OH (amoni hydroxit) là một chất ức chế photphat hiệu quả, có khả năng phản ứng với P2O5 để tạo thành các hợp chất không tan, từ đó giảm thiểu tác động của P2O5 đến quá trình đông kết xi măng. Việc sử dụng NH4OH cần được kiểm soát chặt chẽ để đảm bảo hiệu quả ức chế và tránh gây ra các tác động tiêu cực đến môi trường. Theo tài liệu gốc, việc sử dụng NH4OH đã cho thấy hiệu quả trong việc ức chế P2O5 trong thạch cao nhân tạo.

3.2. Quy Trình Xử Lý Thạch Cao Loại Bỏ P2O5 Hiệu Quả

Quy trình sản xuất thạch cao nhân tạo có thể được điều chỉnh để loại bỏ P2O5 một cách hiệu quả. Các phương pháp như rửa, tuyển nổi, và kết tủa có thể được sử dụng để tách P2O5 khỏi thạch cao. Việc tối ưu hóa quy trình xử lý thạch cao giúp giảm thiểu hàm lượng P2O5 và cải thiện chất lượng của thạch cao nhân tạo. Nghiên cứu cần tập trung vào việc tìm ra các quy trình xử lý hiệu quả và kinh tế để áp dụng trong thực tế.

IV. Nghiên Cứu Thạch Cao Kết Quả Và Thảo Luận Về Hiệu Quả Ức Chế

Các nghiên cứu thạch cao đã chỉ ra rằng việc ức chế P2O5 có thể cải thiện đáng kể tính chất thạch cao và hiệu suất của xi măng. Các kết quả nghiên cứu thường tập trung vào việc đánh giá hiệu quả ức chế của các phương pháp khác nhau, cũng như tác động của việc ức chế P2O5 đến thời gian đông kết, cường độ, và độ bền của xi măng. Việc thảo luận về các kết quả này giúp hiểu rõ hơn về cơ chế hoạt động của các chất ức chế photphat và tìm ra các giải pháp tối ưu.

4.1. Đánh Giá Độ Tinh Khiết Thạch Cao Sau Quá Trình Ức Chế

Sau quá trình ức chế, việc đánh giá độ tinh khiết thạch cao là rất quan trọng để đảm bảo chất lượng sản phẩm. Các phương pháp phân tích hóa học như XRD (nhiễu xạ tia X) và DTA (phân tích nhiệt vi sai) có thể được sử dụng để xác định thành phần khoáng vật và hàm lượng các tạp chất trong thạch cao. Việc so sánh độ tinh khiết thạch cao trước và sau quá trình ức chế giúp đánh giá hiệu quả ức chế và xác định các điều kiện tối ưu cho quá trình xử lý.

4.2. So Sánh Tính Chất Thạch Cao Đã Ức Chế và Chưa Ức Chế

Việc so sánh tính chất thạch cao đã ức chế và chưa ức chế là một bước quan trọng để đánh giá hiệu quả ức chế. Các tính chất cần được so sánh bao gồm thời gian đông kết, cường độ, độ bền, và khả năng chống ăn mòn. Các kết quả so sánh này giúp xác định liệu việc ức chế P2O5 có thực sự cải thiện tính chất thạch cao và làm cho nó phù hợp hơn cho việc sử dụng trong sản xuất xi măng hay không.

V. Ứng Dụng Thạch Cao Nhân Tạo Thay Thế Thạch Cao Tự Nhiên

Một trong những mục tiêu quan trọng của việc nghiên cứu ức chế P2O5 là mở rộng ứng dụng thạch cao nhân tạo trong ngành xây dựng, đặc biệt là thay thế thạch cao tự nhiên. Việc sử dụng thạch cao nhân tạo không chỉ giúp giảm thiểu ô nhiễm môi trường mà còn giảm sự phụ thuộc vào nguồn tài nguyên thạch cao tự nhiên đang ngày càng cạn kiệt. Tuy nhiên, để thạch cao nhân tạo có thể thay thế thạch cao tự nhiên một cách hiệu quả, cần phải đảm bảo rằng nó đáp ứng được các tiêu chuẩn chất lượng và hiệu suất.

5.1. Ứng Dụng Thạch Cao Nhân Tạo Trong Sản Xuất Xi Măng Pooclang

Ứng dụng thạch cao nhân tạo trong sản xuất xi măng pooclang là một lĩnh vực đầy tiềm năng. Thạch cao được sử dụng để điều chỉnh thời gian đông kết của xi măng, và thạch cao nhân tạo có thể thay thế thạch cao tự nhiên trong vai trò này. Tuy nhiên, cần phải đảm bảo rằng thạch cao nhân tạo đã được ức chế P2O5 một cách hiệu quả để tránh ảnh hưởng đến chất lượng xi măng. Nghiên cứu cần tập trung vào việc tối ưu hóa tỷ lệ sử dụng thạch cao nhân tạo trong hỗn hợp xi măng để đạt được hiệu suất tốt nhất.

5.2. Tiềm Năng Và Thách Thức Của Việc Sử Dụng Thạch Cao FGD

Thạch cao FGD (Flue Gas Desulfurization gypsum) là một loại thạch cao nhân tạo được tạo ra từ quá trình khử lưu huỳnh trong khí thải của các nhà máy nhiệt điện. Thạch cao FGD có tiềm năng lớn để thay thế thạch cao tự nhiên, nhưng cũng đặt ra một số thách thức về chất lượng và độ tinh khiết. Việc nghiên cứu và phát triển các phương pháp xử lý thạch cao FGD để loại bỏ các tạp chất và cải thiện tính chất là rất quan trọng để mở rộng ứng dụng của nó trong ngành xây dựng.

VI. Kết Luận Tối Ưu Hóa Ức Chế và Hướng Nghiên Cứu Tương Lai

Nghiên cứu về ức chế P2O5 trong thạch cao nhân tạo đã đạt được nhiều tiến bộ, nhưng vẫn còn nhiều vấn đề cần được giải quyết. Việc tối ưu hóa ức chế là một quá trình liên tục, đòi hỏi sự kết hợp giữa các phương pháp hóa học, vật lý, và công nghệ. Hướng nghiên cứu tương lai cần tập trung vào việc phát triển các chất ức chế photphat hiệu quả hơn, các quy trình xử lý thạch cao kinh tế hơn, và các phương pháp đánh giá chất lượng thạch cao chính xác hơn. Mục tiêu cuối cùng là tạo ra một nguồn thạch cao nhân tạo chất lượng cao, có thể thay thế thạch cao tự nhiên một cách bền vững.

6.1. Các Yếu Tố Ảnh Hưởng Đến Hiệu Quả Ức Chế P2O5

Nhiều yếu tố có thể ảnh hưởng đến hiệu quả ức chế P2O5, bao gồm pH, nhiệt độ, thời gian phản ứng, và nồng độ của chất ức chế photphat. Việc hiểu rõ các yếu tố này và tối ưu hóa các điều kiện phản ứng là rất quan trọng để đạt được hiệu quả ức chế cao nhất. Nghiên cứu cần tập trung vào việc xác định các điều kiện tối ưu cho từng phương pháp ức chế cụ thể.

6.2. Đề Xuất Các Hướng Nghiên Cứu Mới Về Ức Chế P2O5

Các hướng nghiên cứu mới về ức chế P2O5 có thể bao gồm việc sử dụng các vật liệu nano để tăng cường hiệu quả ức chế, phát triển các chất ức chế photphat thân thiện với môi trường hơn, và nghiên cứu các phương pháp xử lý thạch cao kết hợp nhiều công nghệ khác nhau. Ngoài ra, cần có thêm nghiên cứu về tác động dài hạn của việc sử dụng thạch cao nhân tạo trong xây dựng để đảm bảo tính bền vững của công trình.

Nội dung chính

Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của ngành công nghiệp hóa chất phân bón tại Việt Nam đã để lại lượng chất thải rắn khổng lồ, điển hình là bãi thải bã thạch cao nhân tạo (phosphogypsum) tại Nhà máy Phân bón Tổng hợp DAP Đình Vũ - Hải Phòng với khối lượng phát thải hàng trăm nghìn tấn mỗi năm. Bã thải này chứa hàm lượng calcium sulphate dihydrate chiếm trên 75%, tích tụ thành những bãi chứa cao hàng chục mét gây nguy cơ ô nhiễm nguồn nước và phát tán bụi axit fluorosilicic ra môi trường xung quanh. Trong khi đó, ngành sản xuất xi măng trong nước hoàn toàn không có mỏ thạch cao tự nhiên và đang phải nhập khẩu 100% thạch cao từ Thái Lan, Lào và Trung Quốc với hàm lượng lưu huỳnh trioxit trên 40%, dẫn đến chi phí nguyên liệu đầu vào tăng cao và phụ thuộc lớn vào chuỗi cung ứng quốc tế.

Vấn đề then chốt cản trở việc sử dụng thạch cao phospho thay thế thạch cao tự nhiên là sự hiện diện của các tạp chất photpho pentoxit, florua và axit dư, làm biến đổi thời gian đông kết và suy giảm cường độ đá xi măng. Mục tiêu cụ thể của công trình là nghiên cứu ứng dụng dung dịch amoni hydroxit nhằm ức chế triệt để tạp chất photpho pentoxit hòa tan trong thạch cao phospho DAP Đình Vũ, đồng thời khảo sát khả năng thay thế 100% thạch cao tự nhiên trong sản xuất xi măng poóc lăng mác PC50.

Nghiên cứu được triển khai thực nghiệm toàn diện trong giai đoạn năm 2018 đến năm 2019 tại Trường Đại học Bách khoa Hà Nội, phối hợp cùng Viện Khoa học Công nghệ Vật liệu Xây dựng và Tổng công ty Xi măng Việt Nam. Ý nghĩa khoa học và thực tiễn của đề tài thể hiện qua việc giảm hàm lượng photpho pentoxit hòa tan xuống dưới 0,01%, đáp ứng đầy đủ tiêu chuẩn quốc gia TCVN 11833:2017 và TCVN 2682:2009, mở ra giải pháp tuần hoàn tài nguyên bền vững cho ngành vật liệu xây dựng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở hóa học của xi măng poóc lăng dựa trên quá trình hydrat hóa của 4 khoáng chính trong clinker: Alite chiếm 40% đến 60%, Belite chiếm 15% đến 35%, Tricalcium aluminat chiếm 5% đến 15% và Tetracalcium aluminoferrit chiếm 10% đến 18%. Thạch cao đóng vai trò là chất điều hòa đông kết bắt buộc, phản ứng với Tricalcium aluminat tạo thành màng tinh thể ettringit hình kim bọc quanh bề mặt hạt clinker, ngăn chặn hiện tượng đông kết nhanh.

Khung lý thuyết ức chế hóa học dựa trên quy luật phân ly ion photphat theo độ pH dung dịch. Khi pH nâng lên trên 7,0 bằng tác nhân kiềm tính, các ion dihydrogen photphat chuyển dịch cân bằng tạo thành các hợp chất canxi photphat không tan, vô hiệu hóa khả năng tương tác của photpho pentoxit tự do với ion canxi trong pha lỏng xi măng, triệt tiêu nguyên nhân gây kéo dài thời gian tạo gel canxi silicat hydrat.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn clinker công nghiệp từ Nhà máy Xi măng Bút Sơn có hàm lượng oxit canxi 65,2% và oxit silic 21,5%, kết hợp với thạch cao tự nhiên nhập khẩu và thạch cao phospho DAP Đình Vũ đã qua xử lý. Cỡ mẫu thực nghiệm được thiết kế gồm 5 nhóm cấp phối: mẫu đối chứng M00 sử dụng 4% thạch cao tự nhiên, cùng 4 mẫu phân tích M01, M02, M03, M04 thay thế bằng thạch cao phospho với tỷ lệ lần lượt là 2%, 3%, 4% và 5%.

Phương pháp chọn mẫu tuân thủ nguyên tắc lấy mẫu ngẫu nhiên đại diện theo tiêu chuẩn ngành. Các phương pháp phân tích cơ lý và hóa lý hiện đại được lựa chọn bao gồm: phương pháp thấu khí Blaine xác định độ mịn bề mặt riêng trong dải 3160 đến 3200 cm2/g; dụng cụ kim Vicat xác định lượng nước tiêu chuẩn và thời gian đông kết; thiết bị ép nén thủy lực kiểm tra cường độ tuổi 1, 3, 7 và 28 ngày; phương pháp phân tích nhiệt vi sai từ 50 độ C đến 1000 độ C và nhiễu xạ tia X nhằm làm sáng tỏ cấu trúc vi mô và động học hình thành các khoáng hydrat hóa.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình trung hòa và ức chế thạch cao phospho bằng dung dịch amoni hydroxit đã làm giảm hàm lượng photpho pentoxit hòa tan từ 0,17% xuống mức 0,01%, đạt mức giảm hơn 94%, trong khi hàm lượng photpho pentoxit tổng số duy trì ở mức 0,695% và hàm lượng lưu huỳnh trioxit đạt 40,06%.

Về tính chất công nghệ của vữa xi măng, lượng nước tiêu chuẩn của mẫu M03 sử dụng 4% thạch cao phospho là 28,75%, chỉ chênh lệch 0,35% so với mức 28,40% của mẫu đối chứng M00. Thời gian bắt đầu đông kết của mẫu M03 là 160 phút và kết thúc đông kết là 225 phút, kéo dài thêm 15 phút (tương đương 10,34%) ở thời gian bắt đầu và 20 phút (tương đương 9,76%) ở thời gian kết thúc so với mẫu thạch cao tự nhiên, song hoàn toàn nằm trong giới hạn cho phép của TCVN 2682:2009.

Cường độ nén của mẫu xi măng M03 tại thời điểm 3 ngày đạt 25,60 MPa (vượt tiêu chuẩn quy định tối thiểu 25,0 MPa) và cường độ 28 ngày đạt 52,09 MPa (vượt mức tiêu chuẩn 50,0 MPa của xi măng PC50), tiệm cận mức 53,20 MPa của mẫu dùng thạch cao tự nhiên. Tuy nhiên, khi tăng hàm lượng thạch cao phospho lên 5% ở mẫu M04, cường độ 28 ngày có xu hướng giảm nhẹ do lượng thạch cao dư thừa tạo ra ứng suất cục bộ trong lòng pha rắn.

Thảo luận kết quả

Kết quả phân tích nhiệt vi sai qua đồ thị mất khối lượng từ 100 độ C đến 500 độ C thể hiện các đỉnh thu nhiệt đặc trưng cho quá trình mất nước liên kết của ettringit và canxi hydroxit tại 7 ngày tuổi, cho thấy cấu trúc đá xi măng dùng thạch cao phospho phát triển tương đồng với mẫu đối chứng. Biểu đồ phổ nhiễu xạ tia X xác nhận sự xuất hiện của các pic cường độ mạnh tại thông số mạng d bằng 4,92 Angstrom của canxi hydroxit và 9,73 Angstrom của ettringit hoàn chỉnh.

Nguyên nhân kéo dài nhẹ thời gian đông kết là do lượng vết photpho pentoxit hòa tan còn lại phản ứng tạo màng canxi hydrophotphat mỏng gây chậm quá trình bão hòa ion canxi ban đầu. So sánh với các công bố quốc tế về thạch cao phospho chưa xử lý vốn làm thời gian đông kết kéo dài trên 350 phút và giảm 30% cường độ, giải pháp xử lý bằng amoni hydroxit thể hiện tính ưu việt vượt trội trong việc ổn định mạng cấu trúc không gian của đá xi măng.

Đề xuất và khuyến nghị

Thứ nhất, chuẩn hóa quy trình công nghệ xử lý hóa học thạch cao phospho tại nguồn bãi thải DAP Đình Vũ bằng cách thiết lập hệ thống khuấy trộn định lượng dung dịch amoni hydroxit tự động, kiểm soát độ pH ổn định ở mức 7,0 đến 7,5 để đưa hàm lượng photpho pentoxit hòa tan về ngưỡng dưới 0,01% trong vòng 3 tháng đầu triển khai.

Thứ hai, áp dụng tỷ lệ phối trộn tối ưu 4,0% thạch cao phospho đã xử lý vào dây chuyền nghiền xi măng thương phẩm mác PC50 và PCB40, bảo đảm mục tiêu cường độ nén 28 ngày đạt từ 52,0 MPa trở lên và tiết kiệm 100% chi phí nhập khẩu thạch cao tự nhiên cho các nhà máy thuộc Tổng công ty Xi măng Việt Nam.

Thứ ba, nâng cấp hệ thống máy nghiền bi và phân ly hiệu suất cao nhằm kiểm soát độ mịn Blaine trong giới hạn 3150 đến 3250 cm2/g cùng tỷ lệ sót sàng kích thước 0,09 mm dưới 5,0%, hạn chế tối đa độ ẩm bã gyps trước khi cấp liệu bằng công nghệ sấy cưỡng bức tận dụng nhiệt thừa lò nung trong quý 2 năm vận hành.

Thứ tư, ban hành quy chế kỹ thuật nội bộ và hướng dẫn nghiệm thu nguyên liệu thạch cao nhân tạo theo tiêu chuẩn TCVN 11833:2017 tại các đơn vị sản xuất clinker, đồng thời đề xuất Bộ Xây dựng hoàn thiện khung chính sách ưu đãi thuế môi trường cho các doanh nghiệp sử dụng phụ gia tái chế trước năm 2025.

Đối tượng nên tham khảo luận văn

Nhóm kỹ sư công nghệ và chuyên gia nghiên cứu phát triển tại các tập đoàn sản xuất xi măng có thể khai thác các thông số cấp phối thực nghiệm, biểu đồ đông kết và quy trình nghiền mịn để thay thế nguồn thạch cao tự nhiên đắt đỏ bằng thạch cao phospho xử lý cục bộ.

Ban lãnh đạo và kỹ sư vận hành tại các nhà máy sản xuất phân bón hóa học chứa bã thải thạch cao có thể áp dụng sơ đồ dây chuyền tuyển nổi trung hòa bằng amoni hydroxit để xử lý dứt điểm các bãi thải lộ thiên, biến nguồn chất thải nguy hại thành thương phẩm đạt chuẩn kỹ thuật.

Các nhà khoa học, giảng viên và học viên cao học chuyên ngành Kỹ thuật Hóa học, Vật liệu Xây dựng và Kỹ thuật Môi trường có thể sử dụng số liệu phân tích nhiệt vi sai DTA và giản đồ nhiễu xạ tia X XRD làm tài liệu tham khảo chuyên sâu về cơ chế khoáng hóa silicat.

Các cán bộ hoạch định chính sách tại Bộ Xây dựng và Bộ Tài nguyên và Môi trường có căn cứ thực chứng để hoàn thiện hệ thống quy chuẩn kỹ thuật quốc gia, đẩy mạnh mô hình kinh tế tuần hoàn và giảm thiểu phát thải carbon trong ngành vật liệu xây dựng.

Câu hỏi thường gặp

Photpho pentoxit hòa tan trong thạch cao phospho gây hại như thế nào đến xi măng? Tạp chất photpho pentoxit hòa tan phản ứng với ion canxi trong dung dịch tạo thành kết tủa canxi hydrophotphat bao bọc bề mặt các hạt khoáng Alite và Tricalcium aluminat. Quá trình này làm gián đoạn sự hình thành gel canxi silicat hydrat, khiến thời gian đông kết kéo dài thêm từ 15 đến 60 phút và làm suy giảm cường độ nén sớm trong 3 ngày đầu.

Tại sao amoni hydroxit lại được lựa chọn làm chất ức chế hiệu quả? Dung dịch amoni hydroxit cung cấp môi trường kiềm ổn định giúp chuyển hóa hoàn toàn photpho pentoxit hòa tan thành dạng photphat không tan bền vững, giảm hàm lượng photpho pentoxit tự do xuống dưới 0,01% mà không đưa thêm các ion kim loại kiềm có hại vào mạng tinh thể clinker.

Xi măng sử dụng thạch cao phospho có đáp ứng đầy đủ tiêu chuẩn xây dựng hiện hành không? Xi măng poóc lăng PC50 phối trộn 4% thạch cao phospho đã ức chế đạt cường độ nén 28 ngày là 52,09 MPa và thời gian bắt đầu đông kết 160 phút, đáp ứng hoàn toàn các yêu cầu kỹ thuật khắt khe của TCVN 2682:2009 và tiêu chuẩn thạch cao TCVN 11833:2017.

Tỷ lệ thạch cao phospho tối ưu nhất trong cấp phối xi măng là bao nhiêu? Hàm lượng phối trộn tối ưu xác định qua thực nghiệm là 4,0% theo khối lượng. Tại tỷ lệ này, cường độ nén và thời gian đông kết đạt trạng thái cân bằng hoàn hảo; nếu tăng lên 5,0%, cường độ chịu nén có xu hướng giảm do hiện tượng dư thừa gốc sunfat trong pha rắn.

Việc ứng dụng nghiên cứu này mang lại lợi ích kinh tế cụ thể ra sao? Giải pháp giúp doanh nghiệp xi măng cắt giảm 100% chi phí ngoại tệ nhập khẩu thạch cao tự nhiên, đồng thời giúp nhà máy phân bón tiết kiệm hàng tỷ đồng chi phí xử lý bãi chôn lấp chất thải rắn mỗi năm.

Kết luận

• Ứng dụng thành công dung dịch amoni hydroxit để khử photpho pentoxit hòa tan trong thạch cao phospho Đình Vũ từ 0,17% xuống 0,01%, đạt yêu cầu tiêu chuẩn TCVN 11833:2017.
• Xác định tỷ lệ phối trộn tối ưu 4,0% thạch cao phospho thay thế hoàn toàn thạch cao tự nhiên, giữ lượng nước tiêu chuẩn ổn định ở mức 28,75%.
• Sản phẩm xi măng PC50 đạt cường độ nén 3 ngày là 25,60 MPa và 28 ngày là 52,09 MPa, đảm bảo thời gian bắt đầu đông kết 160 phút và kết thúc 225 phút theo chuẩn TCVN 2682:2009.
• Giải quyết triệt để bài toán ô nhiễm bãi thải hàng triệu tấn bã gyps tại khu vực Đình Vũ - Hải Phòng, biến phế thải công nghiệp thành nguyên liệu xanh giá trị cao.
• Đóng góp luận cứ khoa học quan trọng về cơ chế tương tác vi mô giữa tạp chất photphat và khoáng clinker trong quá trình hydrat hóa xi măng.

Các doanh nghiệp sản xuất xi măng và phân bón cần khẩn trương phối hợp chuyển giao công nghệ, tiến hành thử nghiệm công nghiệp quy mô lớn trong lộ trình 12 tháng tới để tối ưu hóa hiệu quả sản xuất và chung tay bảo vệ môi trường sinh thái bền vững.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Nhà máy sản xuất phân bón tổng hợp ( DAP -VIANCHEM ) Đình Vũ - Hải Phòng hàng năm thải ra lƣợng lớn bã Gyps có chứa hàm lƣợng CaSO4 khá cao, khoảng 750. Bã thải Gyps từ nhà máy đã và đang tạo ra những tác động không nhỏ tới sản xuất và sinh hoạt của ngƣời dân. Sau một thời gian hoạt động đã tạo ra lƣợng lớn phế thải Gyps, tạo thành những ngọn núi nhân tạo cao hàng chục mét gây ô nhiễm không khí và nƣớc. Không chỉ thế axit fluorosilicic đƣợc tạo ra trong quá trình sản xuất cũng là một hóa chất rất độc hại, có khả năng gây ô nhiễm nặng đến môi trƣờng và gây hại cho sức khỏe con ngƣời.

Trong xi măng, thạch cao (công thức hóa học CaSO4.2H2O) là thành phần quan trọng và không thể thiếu. Tác dụng chính của thạch cao là điều chỉnh thời gian đông kết xi măng để đảm bảo vữa bê tông có đủ thời gian thi công trƣớc khi xi măng đóng rắn. Với tỷ lệ không lớn, thông thƣờng < 5%, ngoài ra thạch cao còn ảnh hƣởng tới rất nhiều tính chất khác của xi măng nhƣ cƣờng độ, độ dẻo, độ nở thể tích, lƣợng nƣớc tiêu chuẩn… Tại Vicem, thạch cao đang đƣợc sử dụng chủ yếu là thạch cao tự nhiên nhập từ Thái Lan, Lào, Trung Quốc. Thạch cao tự nhiên Thái Lan, Lào có hàm lƣợng SO3 tƣơng đối cao thông thƣờng > 40% và ít tạp chất, sử dụng tốt cho sản xuất xi măng tuy nhiên giá thạch cao rất cao, do đó làm tăng chí phí cho sản xuất.

Thạch cao Trung quốc chất lƣợng không ổn định, hàm lƣợng SO3 thấp và dao động lớn, giá cũng tƣơng đối cao. Do công nghiệp vật liệu xây dựng sử dụng thạch cao phát triển không ngừng nên thạch cao tự nhiên ngày càng cạn kiệt và chi phí cho Thạch cao ngày càng tốn kém. Thạch cao nhân tạo đã đƣợc các nhà khoa học trên thế giới nghiên cứu sản xuất từ sản phẩm phụ của các nhà máy hóa chất, nhà máy nhiệt điện, hóa dầu… vừa giúp hạn chế khai thác nguồn tài nguyên trên thế giới vừa sử dụng nguồn vật liệu phế thải để bảo vệ môi trƣờng. Ở Việt nam thạch cao nhân tạo đã đƣợc nghiên cứu sản xuất từ những năm 2000, một số đơn vị đã nghiên cứu sử dụng cho sản xuất xi măng nhƣ trƣờng đại học Bách khoa Hà Nội, Viện VLXD….

Tuy nhiên, hiện nay tại Việt Nam việc sử dụng sản phẩm thạch cao nhân tạo cho ngành công nghiệp xi Học viên: Trần Văn Mạnh 7 Lớp 16BKTHH - VICEM luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep Luận Văn Thạc Sỹ GVHD: PGS.
