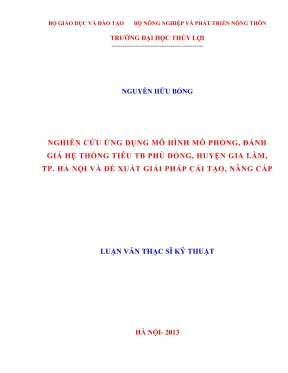

Nghiên cứu ứng dụng mô hình mô phỏng đánh giá hệ thống tiêu trạm bơm tại huyện Gia Lâm, Hà Nội

Luận văn thạc sĩ nghiên cứu ứng dụng mô hình mô phỏng hệ thống tiêu trạm bơm tại Gia Lâm, Hà Nội và đề xuất giải pháp cải tạo nâng cấp.

• Tác giả: Nguyễn Hữu Bổng
• Người hướng dẫn: PGS. Nguyễn Tuấn Anh
• Trường học: Trường Đại Học Thủy Lợi
• Chuyên ngành: Kỹ thuật thoát nước
• Đề tài: Nghiên cứu ứng dụng mô hình mô phỏng, đánh giá hệ thống tiêu Trạm bơm Phù Đồng, huyện Gia Lâm, TP. Hà Nội và đề xuất các giải pháp cải tạo, nâng cấp
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TINH HÌNH CHUNG CUA KHU VUC NGHIEN CUU
• 1.1. Điều kiện tự nhiên
• 1.1.1. Vị trí địa lý
• 1.1.2. Đặc điểm địa hình
• 1.1.3. Địa chất công trình
• 1.1.4. Đặc điểm khí tượng thủy văn
• 1.2. Tình hình dân sinh - kinh tế xã hội
• 1.3. Phương hướng phát triển kinh tế xã hội trong vùng
• 2. CHƯƠNG 2: HIỆN TRẠNG HỆ THONG TIÊU NƯỚC VÀ CÁC NGUYÊN NHÂN GÂY ỨNG NGẬP
• 2.1. Hiện trạng các công trình tiêu nước
• 2.2. Khu đầu mối
• 2.3. Hệ thống kênh và công trình trên kênh
• 2.4. Tình hình ngập úng trong vùng và các nguyên nhân gây ngập
• 3. CHƯƠNG 3: MÔ PHỎNG HIỆN TRẠNG HỆ THỐNG TIÊU TRẠM BƠM PHÙ ĐỒNG
• 3.1. Tính toán mưa tiêu thiết kế
• 3.2. Chọn trạm, tần suất thiết kế và thời đoạn tính toán
• 3.3. Phương pháp tính toán lượng mưa tiêu thiết kế
• 3.4. Kết quả tính toán
• 3.5. Chọn mô hình mưa tiêu điển hình
• 3.6. Thu phóng xác định mô hình tính toán
• 3.7. Tính toán chế độ tiêu cho hệ thống
• 3.8. Mục đích, ý nghĩa và nội dung tính toán
• 3.9. Phương pháp xác định hệ số tiêu
• 3.10. Xác định hệ số tiêu sơ bộ
• 3.11. Hiệu chỉnh giản đồ hệ số tiêu
• 3.12. Mô phỏng dòng chảy cho hệ thống hiện trạng
• 3.13. Chọn mô hình mô phỏng dòng chảy
• 3.14. Nhập số liệu
• 3.15. Chạy mô hình mô phỏng hệ thống kênh hiện trạng
• 3.16. Chạy mô hình mô phỏng hệ thống kênh hiện trạng với quy hoạch vùng
• 4. CHƯƠNG 4: ĐỀ XUẤT CÁC GIẢI PHÁP CẢI TẠO, NÂNG CẤP HỆ THỐNG TIÊU
• 4.1. Đánh giá khả năng làm việc của hệ thống hiện trạng
• 4.2. Đề xuất phương án cải tạo
• 4.3. Tính toán phương án đề xuất
• 4.4. Mô phỏng và kiểm tra phương án đề xuất
• 4.5. Đánh giá khả năng làm việc của hệ thống
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC TÍNH TOÁN

Tóm tắt

I. Tình cấp thiết của đề tài

Hệ thống tiêu trạm bơm Phù Đồng có nhiệm vụ tiêu thoát cho 690ha, trong đó có 520ha đất nông nghiệp và 170ha đất ở của huyện Gia Lâm, TP. Hà Nội. Trong những năm gần đây, do quá trình phát triển kinh tế - xã hội, đô thị hóa và công nghiệp hóa của khu vực, nhu cầu tiêu nước đã tăng lên đáng kể. Nhiều khu công nghiệp và dân cư mới hình thành, làm thay đổi nhu cầu tiêu thoát nước trong khu vực. Sự hình thành này đã dẫn đến việc thu hẹp đất sản xuất nông nghiệp và làm giảm khả năng tiêu thoát nước. Hệ thống tiêu hiện tại đã xuống cấp, nhiều công trình tiêu đã bị bồi lắng, và máy móc tại các trạm bơm không còn đáp ứng được yêu cầu tiêu nước hiện tại. Tình trạng ngập úng thường xuyên xảy ra, gây thiệt hại lớn cho năng suất cây trồng và ảnh hưởng đến đời sống của người dân. Do đó, việc nghiên cứu mô phỏng, đánh giá hệ thống nhằm đề xuất các giải pháp cải tạo, nâng cấp hệ thống tiêu trạm bơm Phù Đồng là rất cần thiết và có ý nghĩa thực tiễn.

II. Mục đích nghiên cứu

Mục đích chính của nghiên cứu là đánh giá thực trạng khả năng tiêu nước của hệ thống tiêu trạm bơm Phù Đồng. Từ đó, đề xuất các giải pháp cải tạo, nâng cấp hệ thống nhằm đáp ứng yêu cầu tiêu nước trong tương lai. Nghiên cứu sẽ tập trung vào việc phân tích các yếu tố ảnh hưởng đến hiệu quả hoạt động của hệ thống tiêu, xác định các điểm yếu và đề xuất các biện pháp khắc phục. Việc này không chỉ giúp cải thiện khả năng tiêu thoát nước mà còn nâng cao hiệu quả sử dụng tài nguyên nước trong khu vực, góp phần phát triển kinh tế - xã hội bền vững cho huyện Gia Lâm.

III. Phạm vi nghiên cứu

Phạm vi nghiên cứu của đề tài bao gồm toàn bộ hệ thống tiêu trạm bơm Phù Đồng, huyện Gia Lâm, thành phố Hà Nội. Nghiên cứu sẽ tập trung vào các khía cạnh như điều kiện tự nhiên, tình hình dân sinh - kinh tế - xã hội, và hiện trạng hệ thống tiêu nước trong khu vực. Các số liệu sẽ được thu thập từ các nguồn tài liệu hiện có, khảo sát thực địa, và các phương pháp phân tích, mô hình hóa để đánh giá chính xác tình trạng hệ thống. Điều này sẽ giúp xác định rõ ràng các vấn đề hiện tại và đề xuất các giải pháp phù hợp.

IV. Cách tiếp cận và phương pháp nghiên cứu

Cách tiếp cận nghiên cứu bao gồm việc khảo sát thực địa, thu thập số liệu quy hoạch, thiết kế của hệ thống tiêu. Phương pháp nghiên cứu bao gồm phương pháp điều tra, khảo sát thực địa, kế thừa và phân tích, thống kê. Đặc biệt, phương pháp mô hình hóa toán học sẽ được áp dụng thông qua phần mềm SWMM để mô phỏng dòng chảy và đánh giá khả năng tiêu nước của hệ thống. Việc áp dụng các phương pháp này sẽ giúp nâng cao tính chính xác trong việc đánh giá hiện trạng và đề xuất giải pháp cho hệ thống tiêu trạm bơm.

V. Hiện trạng hệ thống tiêu nước

Hệ thống tiêu nước tại huyện Gia Lâm hiện nay đang gặp nhiều khó khăn. Các công trình tiêu nước đã xuống cấp nghiêm trọng, với nhiều máy bơm và thiết bị không còn hoạt động hiệu quả. Hệ thống kênh tiêu cũng bị bồi lắng, không đảm bảo khả năng tiêu thoát nước trong mùa mưa. Tình trạng này đã dẫn đến việc ngập úng thường xuyên, ảnh hưởng đến sản xuất nông nghiệp và đời sống của người dân. Đánh giá hiện trạng hệ thống tiêu nước là cần thiết để xác định nguyên nhân gây ngập và đề xuất các biện pháp khắc phục hiệu quả.

VI. Đề xuất các giải pháp cải tạo nâng cấp hệ thống

Dựa trên kết quả đánh giá hiện trạng, nghiên cứu sẽ đề xuất các giải pháp cải tạo và nâng cấp hệ thống tiêu trạm bơm Phù Đồng. Các giải pháp này có thể bao gồm cải tạo các công trình hiện có, nâng cấp thiết bị máy móc, và cải thiện hệ thống kênh tiêu. Mục tiêu là tăng cường khả năng tiêu thoát nước, giảm thiểu tình trạng ngập úng, và nâng cao hiệu quả sử dụng tài nguyên nước. Việc thực hiện các giải pháp này sẽ góp phần quan trọng vào việc phát triển bền vững cho huyện Gia Lâm.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống tiêu trạm bơm Phù Đổng, huyện Gia Lâm, TP. Hà Nội, có nhiệm vụ tiêu thoát nước cho khoảng 690 ha diện tích, trong đó gồm 520 ha đất nông nghiệp và 170 ha đất thổ cư. Trong bối cảnh phát triển kinh tế - xã hội, đô thị hóa và công nghiệp hóa nhanh chóng, nhu cầu tiêu thoát nước tại khu vực này ngày càng tăng, đặc biệt do sự hình thành các khu công nghiệp và khu dân cư mới. Tuy nhiên, hệ thống tiêu hiện tại đã xuống cấp nghiêm trọng, với nhiều công trình bị bồi lắng, thu hẹp mặt cắt ngang, máy móc trạm bơm hư hỏng, dẫn đến hiệu suất tiêu nước chỉ đạt khoảng 60% so với thiết kế. Tình trạng ngập úng kéo dài gây thiệt hại lớn cho sản xuất nông nghiệp và ảnh hưởng tiêu cực đến đời sống người dân.

Mục tiêu nghiên cứu là ứng dụng mô hình mô phỏng để đánh giá thực trạng hệ thống tiêu trạm bơm Phù Đổng, từ đó đề xuất các giải pháp cải tạo, nâng cấp nhằm đáp ứng yêu cầu tiêu thoát nước hiện tại và tương lai. Phạm vi nghiên cứu tập trung vào hệ thống tiêu trạm bơm Phù Đổng, huyện Gia Lâm, với dữ liệu thu thập từ thực địa và các báo cáo quy hoạch, thiết kế liên quan. Nghiên cứu có ý nghĩa quan trọng trong việc giảm thiểu thiệt hại do ngập úng, nâng cao hiệu quả sản xuất nông nghiệp, cải thiện môi trường sống và phát triển kinh tế - xã hội bền vững tại khu vực.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết cân bằng nước trong hệ thống thủy lợi: Xác định lượng nước đến và lượng nước đi để tính toán hệ số tiêu nước phù hợp với từng loại đất và đối tượng sử dụng.
• Mô hình mô phỏng thủy văn SWMM (Storm Water Management Model): Ứng dụng để mô phỏng dòng chảy, đánh giá hiệu quả tiêu thoát nước của hệ thống kênh và trạm bơm.
• Lý thuyết thống kê xác suất trong thủy văn: Sử dụng phương pháp thống kê xác suất để xác định lượng mưa thiết kế với tần suất 10%, làm cơ sở cho tính toán lưu lượng tiêu.
• Khái niệm hệ số tiêu nước: Là lượng nước cần tiêu thoát khỏi một đơn vị diện tích trong một đơn vị thời gian, được xác định dựa trên cân bằng nước và đặc điểm sử dụng đất.

Các khái niệm chính bao gồm: hệ số tiêu nước, mô hình mưa tiêu điển hình, hệ số dòng chảy, hiệu chỉnh giản đồ hệ số tiêu, và các loại đất tiêu nước (đất trồng lúa, đất thổ cư, ao hồ điều hòa).

Phương pháp nghiên cứu

Nguồn dữ liệu chính gồm số liệu mưa quan trắc tại trạm Láng (Hà Nội) trong khoảng 35 năm (1970-2004), số liệu thực địa về hiện trạng hệ thống tiêu trạm bơm Phù Đổng, các báo cáo quy hoạch và thiết kế hệ thống thủy lợi tại huyện Gia Lâm.

Phương pháp nghiên cứu bao gồm:

• Điều tra, khảo sát thực địa: Thu thập số liệu hiện trạng công trình, kênh tiêu, trạm bơm và tình hình ngập úng.
• Phân tích, thống kê số liệu: Xử lý số liệu mưa, mực nước sông Đuống, lưu lượng tiêu nước.
• Mô hình toán và mô phỏng thủy văn: Ứng dụng phần mềm SWMM để mô phỏng dòng chảy, đánh giá hiệu quả hệ thống tiêu hiện trạng và các phương án cải tạo.
• Tính toán hệ số tiêu nước: Dựa trên cân bằng nước, đặc điểm sử dụng đất và mô hình mưa tiêu thiết kế.
• Hiệu chỉnh hệ số tiêu: Áp dụng các biện pháp điều chỉnh dựa trên khả năng chịu ngập của cây trồng, diện tích ao hồ điều hòa và cơ cấu sử dụng đất.

Quy trình nghiên cứu được thực hiện trong khoảng thời gian từ năm 2010 đến 2013, với cỡ mẫu khảo sát toàn bộ lưu vực tiêu 690 ha, phân chia thành 11 tiểu vùng để tính toán chi tiết.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng hệ thống tiêu xuống cấp nghiêm trọng: Trạm bơm Phù Đổng được xây dựng từ năm 1974, sau hơn 37 năm hoạt động, máy móc và công trình đã hư hỏng nặng, hiệu suất bơm chỉ đạt khoảng 60% so với thiết kế. Lòng kênh bị bồi lắng, mặt cắt thu hẹp, nhiều đoạn kênh bị sạt lở, gây cản trở dòng chảy và ngập úng cục bộ.

2. Lượng mưa thiết kế và mô hình mưa tiêu điển hình: Lượng mưa 5 ngày lớn nhất với tần suất 10% được xác định là 360,99 mm, dựa trên số liệu trạm Láng giai đoạn 1970-2004. Mô hình mưa điển hình chọn là trận mưa 5 ngày max năm 2001 với lượng mưa 360 mm, có dạng phân phối thuận lợi cho tính toán.

3. Hệ số tiêu nước sơ bộ và hiệu chỉnh: Hệ số tiêu nước trung bình ngày cho toàn lưu vực dao động từ 0,21 đến 1,47 l/s/ha tùy theo tiểu vùng và loại đất. Sau khi hiệu chỉnh dựa trên diện tích ao hồ điều hòa và khả năng chịu ngập của cây trồng, hệ số tiêu được điều chỉnh giảm, giúp giảm yêu cầu lưu lượng tiêu nước và phù hợp với điều kiện thực tế.

4. Nguyên nhân gây ngập úng: Do hệ thống tiêu không đáp ứng được lưu lượng tiêu hiện tại, kết hợp với sự thu hẹp mặt cắt kênh, bồi lắng, công trình thủy lợi xuống cấp và sự gia tăng diện tích đất đô thị hóa, dẫn đến ngập úng kéo dài, ảnh hưởng đến năng suất nông nghiệp và đời sống dân cư.

Thảo luận kết quả

Kết quả mô phỏng cho thấy hệ thống tiêu hiện trạng không đủ khả năng tiêu thoát nước cho lưu vực 690 ha, đặc biệt trong các trận mưa lớn với lượng mưa thiết kế 360,99 mm trong 5 ngày. Việc hiệu chỉnh hệ số tiêu nước dựa trên diện tích ao hồ điều hòa và khả năng chịu ngập của cây trồng là cần thiết để giảm áp lực tiêu thoát nước, đồng thời đảm bảo an toàn cho sản xuất nông nghiệp.

So sánh với các nghiên cứu trong khu vực đồng bằng Bắc Bộ, kết quả phù hợp với xu hướng chung về sự xuống cấp của các hệ thống thủy lợi cũ và nhu cầu cấp thiết phải nâng cấp, cải tạo. Việc sử dụng mô hình SWMM giúp mô phỏng chính xác dòng chảy và đánh giá hiệu quả các phương án cải tạo, góp phần nâng cao hiệu quả quản lý và vận hành hệ thống.

Dữ liệu có thể được trình bày qua các biểu đồ đường tần suất mưa, bảng hệ số tiêu nước theo tiểu vùng, và bản đồ phân vùng tiêu nước để minh họa rõ ràng sự phân bố và hiệu quả tiêu thoát nước.

Đề xuất và khuyến nghị

1. Cải tạo, nâng cấp trạm bơm Phù Đổng: Thay thế máy bơm cũ, nâng công suất đạt tối thiểu 100% lưu lượng thiết kế, cải tạo hệ thống điện và nhà máy bơm. Thời gian thực hiện dự kiến 2-3 năm, do Xí nghiệp Đầu tư Phát triển Thủy lợi Gia Lâm chủ trì.

2. Nạo vét, mở rộng kênh tiêu chính và kênh nhánh: Loại bỏ bồi lắng, khôi phục mặt cắt ngang theo thiết kế, gia cố bờ kênh chống sạt lở. Thời gian thực hiện 1-2 năm, phối hợp giữa chính quyền địa phương và đơn vị quản lý thủy lợi.

3. Xây dựng và cải tạo ao hồ điều hòa: Chuyển đổi một phần diện tích ao hồ thông thường thành ao hồ điều hòa kết hợp nuôi trồng thủy sản, tăng khả năng trữ và điều tiết nước, giảm áp lực tiêu thoát nước cho hệ thống. Thời gian thực hiện 3 năm, do các tổ chức nông nghiệp và địa phương phối hợp.

4. Quản lý vận hành hệ thống tiêu nước đồng bộ: Xây dựng quy trình vận hành trạm bơm và hệ thống kênh tiêu, áp dụng công nghệ giám sát tự động để điều tiết nước hiệu quả, giảm thiểu ngập úng. Thời gian triển khai 1 năm, do Xí nghiệp Thủy lợi và chính quyền địa phương thực hiện.

5. Tuyên truyền, nâng cao nhận thức cộng đồng: Hướng dẫn người dân về quản lý nước, bảo vệ công trình thủy lợi, hạn chế lấn chiếm kênh mương. Thời gian liên tục, do các tổ chức xã hội và chính quyền địa phương đảm nhiệm.

Đối tượng nên tham khảo luận văn

1. Các nhà quản lý thủy lợi và quy hoạch đô thị: Nhận diện các vấn đề kỹ thuật và giải pháp nâng cấp hệ thống tiêu thoát nước, phục vụ công tác quy hoạch và quản lý vùng ngập úng.

2. Các nhà nghiên cứu và sinh viên ngành thủy lợi, môi trường: Tham khảo phương pháp mô phỏng thủy văn, tính toán hệ số tiêu nước và ứng dụng mô hình SWMM trong đánh giá hệ thống thủy lợi.

3. Chính quyền địa phương và các tổ chức phát triển nông thôn: Áp dụng kết quả nghiên cứu để xây dựng kế hoạch cải tạo, nâng cấp hệ thống tiêu thoát nước, nâng cao đời sống và sản xuất nông nghiệp.

4. Các nhà đầu tư và doanh nghiệp trong lĩnh vực thủy lợi, xây dựng: Tìm hiểu nhu cầu cải tạo, nâng cấp công trình thủy lợi, từ đó phát triển các dự án đầu tư phù hợp với yêu cầu kỹ thuật và kinh tế.

Câu hỏi thường gặp

1. Tại sao phải sử dụng mô hình mô phỏng SWMM trong nghiên cứu này?
   Mô hình SWMM cho phép mô phỏng chính xác dòng chảy trong hệ thống kênh tiêu phức tạp, đánh giá hiệu quả tiêu thoát nước và thử nghiệm các phương án cải tạo trước khi thực hiện thực tế, giúp giảm thiểu rủi ro và chi phí.

2. Hệ số tiêu nước là gì và tại sao quan trọng?
   Hệ số tiêu nước biểu thị lượng nước cần tiêu thoát trên một đơn vị diện tích trong một đơn vị thời gian, quyết định quy mô và công suất các công trình thủy lợi, ảnh hưởng trực tiếp đến hiệu quả tiêu thoát nước và an toàn sản xuất.

3. Nguyên nhân chính gây ngập úng tại khu vực nghiên cứu là gì?
   Nguyên nhân chủ yếu là do hệ thống tiêu nước xuống cấp, công trình bồi lắng, thu hẹp mặt cắt kênh, máy bơm hư hỏng, kết hợp với sự gia tăng diện tích đất đô thị hóa và nhu cầu tiêu thoát nước tăng cao.

4. Lượng mưa thiết kế được xác định như thế nào?
   Lượng mưa thiết kế được xác định dựa trên số liệu mưa quan trắc dài hạn tại trạm Láng, sử dụng phương pháp thống kê xác suất với tần suất 10%, chọn mô hình mưa điển hình có lượng mưa gần bằng lượng mưa thiết kế để mô phỏng.

5. Các giải pháp cải tạo hệ thống tiêu nước có thể thực hiện trong thời gian ngắn không?
   Một số giải pháp như nạo vét kênh, sửa chữa nhỏ trạm bơm có thể thực hiện trong 1-2 năm, nhưng nâng cấp toàn diện trạm bơm và xây dựng ao hồ điều hòa cần thời gian 2-3 năm hoặc hơn, tùy thuộc vào nguồn lực và kế hoạch đầu tư.

Kết luận

• Hệ thống tiêu trạm bơm Phù Đổng hiện trạng không đáp ứng được yêu cầu tiêu thoát nước cho lưu vực 690 ha, gây ngập úng nghiêm trọng ảnh hưởng đến sản xuất và đời sống.
• Lượng mưa thiết kế 5 ngày với tần suất 10% là 360,99 mm, được sử dụng làm cơ sở tính toán lưu lượng tiêu và mô phỏng hệ thống.
• Hệ số tiêu nước được tính toán chi tiết cho từng tiểu vùng, hiệu chỉnh dựa trên diện tích ao hồ điều hòa và khả năng chịu ngập của cây trồng, giúp tối ưu hóa yêu cầu tiêu thoát nước.
• Các giải pháp cải tạo, nâng cấp trạm bơm, nạo vét kênh, xây dựng ao hồ điều hòa và quản lý vận hành đồng bộ là cần thiết để nâng cao hiệu quả hệ thống tiêu.
• Nghiên cứu cung cấp cơ sở khoa học và kỹ thuật quan trọng cho việc quy hoạch, đầu tư và quản lý hệ thống tiêu thoát nước tại huyện Gia Lâm, góp phần phát triển kinh tế - xã hội bền vững.

Tiếp theo, cần triển khai các đề xuất cải tạo, nâng cấp theo lộ trình cụ thể, đồng thời áp dụng mô hình mô phỏng để đánh giá hiệu quả sau cải tạo. Các nhà quản lý và chuyên gia thủy lợi được khuyến khích tham khảo và áp dụng kết quả nghiên cứu này nhằm nâng cao hiệu quả quản lý nguồn nước và phòng chống ngập úng.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TINH HINH CHUNG CUA KHU VỰC NGHIÊN CWU. ERROR! BOOKMARK NOT DEFINED. Điều kiện tự nhiên Error! Bookmark not defined. Vị tí dia lý Error! Bookmark not defined.

Đặc điểm địa hình. Error! Bookmark not defined. Địa chất công trình, Error! Bookmark not defined. Đặc điểm khi tượng thủy văn.

Error! Bookmark not defined. Tình hình dan sinh - kinh tế — xã hội Error! Bookmark not defined. Phương hướng phát triển kinh tế xã hội trong vingError! Bookmark not defined. CHƯƠNG 2: HIỆN TRANG HE THONG TIÊU NƯỚC VÀ CÁC NGUYEN NHÂN GAY UNG NGAP.

Error! Bookmark not defined. Hiện trang các công tình tiêu nước. Error! Bookmark not defined. Khu đầu mỗi Error! Bookmark not defined.

Hệ thống kênh và công trình tên kénh Error! Bookmark not defined. Tình hình ngập jing trong vùng và các nguyên nhân gây ngập ng. Error! Bookmark not defined. MÔ PHONG HIỆN TRANG HE THONG TIÊU TRAM BOM PHU DONG ERROR! BOOKMARK NOT DEFINED.

Tính toán mưa tiêu thiết kế Error! Bookmark not defined.1, Chon tram, tần suất thiết kế và thời đoạn tính toinError! Bookmark. Luận văn Thạc sĩ Nguyễn Hữu Bổng-CH19CTN 3. Phương pháp tính toán lượng mưa tiêu thiết kếError! Bookmark not defined. Kết qua tinh ton Error! Bookmark not defined.

Chon mô hình mưa tiêu điển hình. Error! Bookmark not defined. Thu phóng xác định mô hình tính toán .Error! Bookmark not defined. Tinh toán chế độ tiêu cho hệ thông Error! Bookmark not defined.

Mục dich, ý nghĩa vi nội dung tinh toánError! Bookmark not defined. Phương pháp sắc định hệs tê. Error! Bookmark not defined. Xác định hệ số tiêu sơ bộ.

Error! Bookmark not defined. Hiệu chỉnh giản đồ hệ số itu Error! Bookmark not defined. Mô phỏng déng chảy cho hệ thống hiện trang.rror! Bookmark not defined. Chon mô hình mô phỏng dong chảy.Error! Bookmark not defined.

Nhập số liệu Error! Bookmark not defined. Chạy mô hình mô phỏng hệ thống kênh hiện trạngError! — Bookmark.4, Chạy mô hình mô phỏng hệ thông kênh hiện trạng với quy hoạch vùng. Error! Bookmark not defined. CHƯƠNG 4: DE XUẤT CÁC GIẢI PHÁP CẢI TẠO, NANG CAP HE THONG TTIÊU.

ERROR! BOOKMARK NOT DEFINED. Binh gi khả nding làm việc của hg thing hiện trạng Error! Bookmark not defined. Đề suất phương én ải tạo Error! Bookmark not defined.1 Tinh toán phương an để xuất. Error! Bookmark not defined.

Mô phỏng vi kiểm tra phương én đềxuắtError! Bookmark not defined. Đảnh gid khả ning im việc của hệ thingError! Bookmark not defined. KẾT LUẬN VA KIEN NGHỊ. ERROR! BOOKMARK NOT DEFINED.

L KET LUẬN Error! Bookmark not defined. Luận văn Thạc sĩ Nguyễn Hữu Bổng-CH19CTN IL KIEN NGHỊ. Error! Bookmark not defined. ‘TALLIEU THAM KHẢO.

ERROR! BOOKMARK NOT DEFINED. PHY LUC TÍNH TOÁN ERROR! BOOKMARK NOT DEFINED. Luận văn Thạc sĩ Nguyễn Hữu Bổng-CH19CTN DANH MỤC BANG BIEU Bằng 1.1 : Sốliệu mực nước sông Dudng, tạm Thượng CátErrort Bookmark not defined. Bảng 3-1: Các đặc trưng thuỷ văn thiết kế của đường tin suất lý lun.

Error Bookmark not defined. Bảng 3-3: Phân ph6i tran mưa 5 ngày max thết kế =10% Error! Bookmark not defined. Bảng 3-6: Kết quả tính hệ số tiêu cho các đối tượng tiêu nướcError! Bookmark not defined. Bảng 3-7: Bảng thing kế diện tích cia từng loại dit trong các tiêu vũng.

Error Bookmark not defined. Bảng 3-8: Kết qui tính hệ số tiêu sơ bộ cho tiễu ving VIError! Bookmark noL defined. Bang 3-10: Két qua hhệ tiêu sơ bộ cho tiéu vùng V3Error! Bookmark not defined. Bang 3-11; Kết qua tính hệ số tiêu sơ bộ cho tiéu vùng V4Error! Bookmark not defined.

Bảng 3-12: Kết qua tính hệ số tiêu sơ bộ cho tiểu vùng VSError! Bookmark not defined. Bảng 3-13: Kết qua tính hệ số tiêu sơ bộ cho tiểu vùng V6Error! Bookmark not defined. Bảng 3-14: Kết qua tính hệ iêu sơ bộ cho tiểu vùng V7Error! Bookmark not defined, Bảng 3-15: Kết quả tinh sơ bộ cho tiểu vùng V8Error! Bookmark not defined. Bang 3-16: Kết qua tinh hệ số iu sơ bộ cho tiêu ving V9Error! Bookmark not defined.

Bảng 3-17; Kết quả tính hệ số tiêu sơ bộ cho tiểu vùng V10Brror! Bookmark not defined. Luận văn Thạc sĩ Nguyễn Hữu Bổng-CH19CTN Bảng 3-18: Kết qua tính hệ số tiêu sơ bộ cho tiểu vùng V11Error! Bookmark not defined. Bảng 3-19: Hệ số tiêu sơ bộ sau khi đã chuyển diện tích đất ao hồ thông thưởng, sang làm hỗ điều hoà Error! Bookmark not defined. Bảng 3-20: Kết qua hiệu chỉnh hệ số tiêu so bộ cho tiểu vùng VIError! Bookmark not defined.

Bang 3-21: Kết quả hiệu chỉnh hệ số tiêu sơ bộ cho tiêu vùng V2Error! Bookmark not defined. Bảng 3-22: Kết quả hiệu chinh hệ số tiêu sơ bộ cho tiêu ving V3Error! Bookmark: not defined. Bảng 3-23: Kết quả hiệu chỉnh hệ số tiêu sơ bộ cho tigu vùng V4Error! Bookmark not defined. Bảng 3-24: Kết quả hiệu chính hệ số tiêu sơ bộ cho tiêu ving VSError! Bookmark not defined.

Bảng 3-25: Kết quả hiệu chỉnh hệ số tiêu sơ bộ cho tiểu ving V6Error! Bookmark not defined. Bảng 3-26: Kết quả hiệu chỉnh hệ iêu sơ bộ cho tiểu vùng V7Error! Bookmark not defined. Bảng 3-27: Kết quả hiệu chỉnh hg số tiêu sơ bộ cho tiểu ving V8Error! Bookmark not defined. Bang 3-28: Kết qua hiệu chính hg số tiêu sơ bộ cho tiễu ving V9Error! Bookmark not defined.

Bang 3-29: Kết quả hiệu chinh hệ số tiêu sơ bộ cho tiểu vùng V10. Error! Bookmark not defined. Bảng 3-30: Kết quả hiệu chính hệ số tiêu sơ bộ cho tiểu ving VI Error! Bookmark not defined. Bảng 3-31: Hệ số tiêu đã hiệu chính Error! Bookmark not defined.

Bảng 3-32 Law lượng iêu của ee iểu vùng chây vào kênh chính Error! Bookmark not defined. Luận văn Thạc sĩ Nguyễn Hữu Bổng-CH19CTN Bảng 3-33: Thông số đường đặc, h của máy bom 12LTX40Errer! Bookmark not defined. Bang 3-34: Mực nước Sông Đuống tại vi trí cửa ra khu tiêu Phù Đồng Error! Bookmark not defined. Bang 3-35: Thống kê nút bị ngập.

Error! Bookmark not defined. Bảng 3-36: Thông kế các đoạn kênh bị ngập. Error! Bookmark not defined. Bang 3-37: Bảng tính toán hệ số t 1theo trận mưa thiết kếError! Bookmark not defined.

Bảng 3-38: Bảng lưu lượng tiêu tinh toán đến năm 2030Error! Bookmark not defined. Bang 3-39: Bảng lưu lượng tiêu tính toán có kết hợp lưu lượng tiêu quy hoạch thủy Error! Bookmark not defined. Bảng 3-40: Mực nước Sông Đuồng tại vj tr cửa ra khu tiéu TB Phù Bing. Errort Bookmark not defined.

Bảng 3-41: Thống kê nit bi ngập, Error! Bookmark not defined. Bang 3-42: Thông kê các đoạn kênh bị ngập. Error! Bookmark not defined. Bảng 4-1: Thông số máy bom trục đứng 1000VZ.

Error! Bookmark not defined. Bing 4-2: Đường die tinh của máy bơm 1000VZ. Error! Bookmark not defined. Bảng 4-3: Bing thông kể các thông số tính toán kích thước kênh chính Phù Đồng Error! Bookmark not defined.

Bảng 4-4: Tính toán thủy lực kênh bằng phin mém TLKWError! Bookmark not defined. Bang 4-5: Bang kết quả tinh toán thủy lực cho các đoạn kênh tiêu chính. Error! Bookmark not defined. Bảng 4-6: Kết quả tính cao trình mực nước yêu cầu tiêu tự chảy và mực nước mô phòng lớn nhất trong kênh chính tại vị trí đầu mỗi kênh nhánhError! Bookmark not defined.

Luận văn Thạc sĩ Nguyễn Hữu Bổng-CH19CTN DANH MỤC HÌNH VẼ Mình 2-1: Bản đỗ hệ thống tiêu trạm bơm Phù ĐổngError! — Bookmark not defined. Hiện trạng tram bom Phủ Đồng. Error! Bookmark not defined. Hình 3-1: Sơ đồ tn toán tiga nước mặt mộng bằng đập tin, chế độ chiy ự do Error! Bookmark not defined.

Hình 3-2: So đổ tinh toán tiêu nước mặt mộng bằng đập trần. chế độ chảy ngập Error! Bookmark not defined. Hình 3-3: Sơ đỗ mô phỏng hệ thống kênh chính Phù Đồng trên phin mém SWMM_ Error! Bookmark not defined. Hình 3-4: Hình ảnh mực nước trong kênh chính tai thei điểm đỉnh lũ Error! Bookmark not defined.

Hình 3-5: Hình ảnh nút 20 và nút 24 bị ngập. Error! Bookmark not defined. Hình 3-6: Hình ảnh nút 41 bị ngập Error! Bookmark not defined. Hình 3-6: Hình ảnh đoạn kênh K26 bị ngập.

Error! Bookmark not defined. Hình 3-43: Hình ảnh mye nước trong kênh chính tại thời điểm định lũ. Error† Bookmark not defined. Minh 4-1: Hình ảnh mực nước trong kênh chính tai thei điểm đỉnh lũ Error! Bookmark not defined.

Hình 4-2: Biểu dé so sinh mye nước mô phỏng lớn nhất trong kênh chính và mye nước yêu cầu tiêu tự chảy đầu kênh nhánh đọc theo chiều dai đồng chảy. Error! Bookmark not defined. Luận văn Thạc sĩ Nguyễn Hữu Bổng-CH19CTN 10 MO DAU 1. Tinh cấp thiết của đề tài Hệ thống tiêu trạm bơm Phù Đồng có nhiệm vụ tiêu ding cho 690ha trong đó có 520 ha đất nông nghiệp và 170 ha dat thd cư của huyện Gia Lâm, TP.

Trong những năm gin đây, do quá trình phát triển kinh tế - xã hội, đô thị hóa và công nghiệp hóa của khu vực, nhu cầu tiêu đã tăng lên cho diện tích trong khu vực din cư và nước thai công nghiệp. Nhiễu khu công nghiệp và đân cư hình thành nhanh chóng kéo theo sự thay đổi về nhu cầu tiêu thoát nước trong khu vực. Sự hình thành các khu công nghiệp và dân cư mới này làm thu hẹp đất sản xuất nông nghiệp, san lắp nhiều ao hỗ, đồng ruộng, làm giảm khả năng trừ nước, chôn nước fin đến làm ting hệ số tiêu nước Mat khác, do sau một thời gian dài hoạt động, đến nay nhiều công trình tiêu trong hệ thống đã xuống i hb bồi lắng, mặt cắt ngang bị thu hẹp, công trình trên kênh xuống cấp, các công trình trạm bom mi thì máy móc bị hư hỏng, do dé không thể đáp ứng được yêu cầu tiêu nước hiện tại cũng như tương lai. Hàng Luận văn Thạc sĩ Nguyễn Hữu Bổng-CH19CTN u năm tỉnh hình ngập ting xảy ra lên tiếp và ngày cảng tm trọng gly thiệt hại lớn cho năng suất cây trồng, anh hưởng rit lớn đời sống của nhân dân trong khu Vi vậy việc nghiên cứu mô phỏng, đánh giá hệ thống nhằm tạo các cơ sở khoa học để đề xuất các giải pháp cải tạo, nâng cấp hệ thống tiêu trạm bơm Phủ Dang là hết sức cần thiết và có ý nghĩa thực tiễn 2.

Mục đích nghiên cứu. Nghiên cứu đánh giá thực trang khả năng tiêu nước của hệ thống tiêu tram bơm Phù Đồng, từ đó để xuất các giải pháp ci tạo, nâng cấp hệ thống nhằm dip ‘img yêu chu tiêu trong tương lai 3. Phạm vi nghiên cứu Hệ thống tiêu trạm bơm Phủ Đồng. huyện Gia Lâm, thành phố Ha Nội 4.

Cách tiếp cận và phương pháp nghiên cứu. Cách tiếp oft + Tiếp cận thực tdi khảo sit, nghiên cứu, thu thập các số liệu quy hoạch, thiết kế của hệ thông tiêu, - Tiếp cân hệ thống: tgp cận, hiểu, phân tích hệ thống từ tổng thé đến chỉ tiếc dy đủ và hệ thống - Tiép cận các phương pháp nghiên cứu mới v tiêu nước trên thể giới 4.
