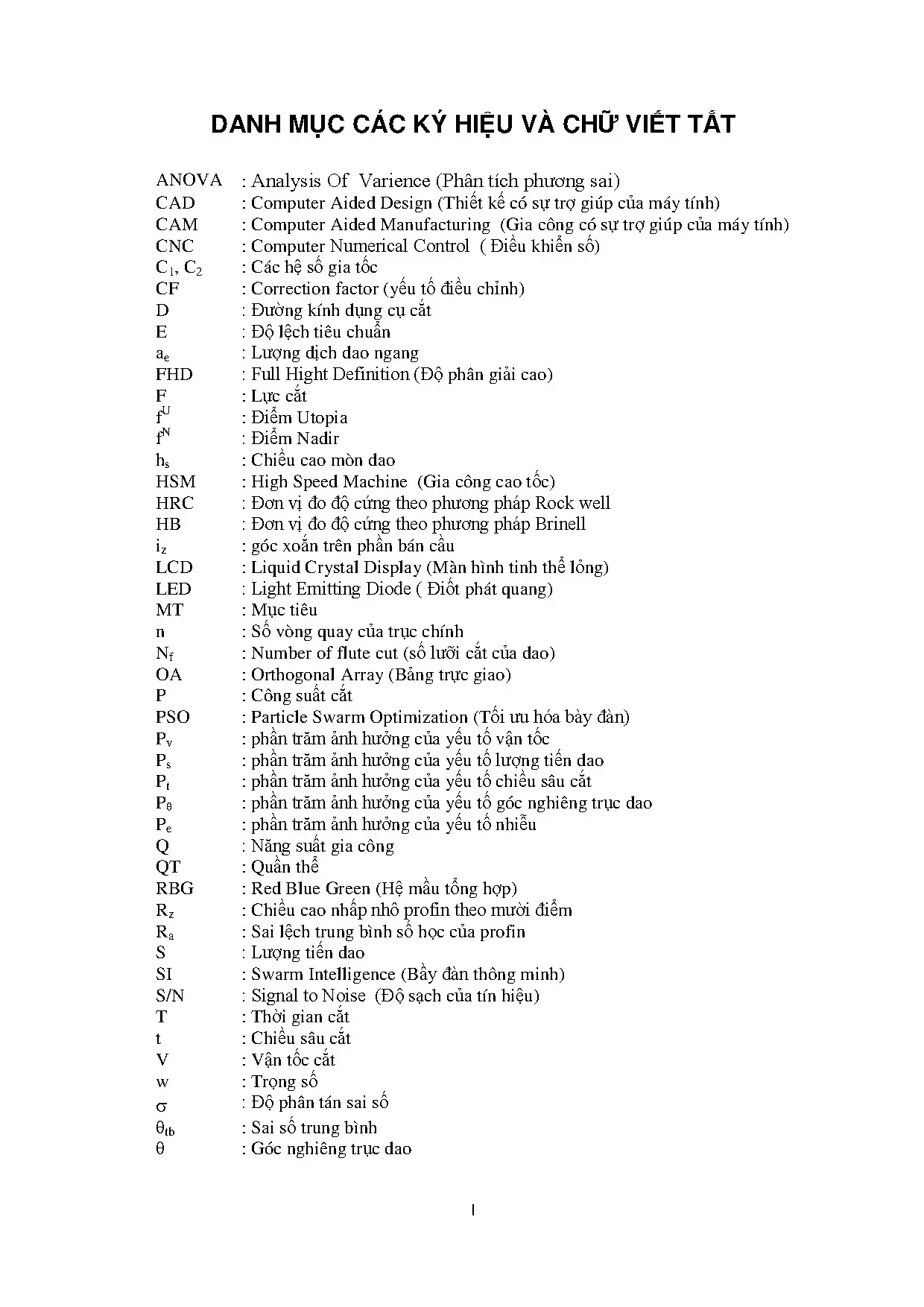

Tổng quan luận án

Gia công cơ khí chính xác đòi hỏi sự cân bằng đồng thời giữa ba chỉ tiêu kinh tế - kỹ thuật: năng suất gia công, chất lượng bề mặt và giá thành sản phẩm. Trong lĩnh vực chế tạo khuôn mẫu, đặc biệt là các khuôn ép phun có bề mặt hình học 3D phức tạp, các bề mặt sau quá trình nhiệt luyện thường phải trải qua công đoạn mài tinh để đạt độ bóng và độ chính xác hình học theo yêu cầu. Tuy nhiên, công đoạn mài đối với các bề mặt cong phức tạp gặp nhiều khó khăn về mặt công nghệ và đồ gá. Việc sử dụng dao phay cầu trên trung tâm gia công CNC 5 trục để gia công tinh bề mặt khuôn là giải pháp công nghệ thay thế công đoạn mài.

Quá trình phay bằng dao phay cầu tồn tại đặc tính phức tạp do các lưỡi cắt được bố trí trên mặt bán cầu, dẫn đến cơ chế cắt gọt tại các vị trí khác nhau trên lưỡi cắt có sự biến thiên lớn. Vận tốc cắt thực tế tại mỗi điểm cắt phụ thuộc trực tiếp vào đường kính cắt thực, vốn chịu sự chi phối bởi góc nghiêng của trục dao so với pháp tuyến bề mặt chi tiết tại điểm tiếp xúc. Tại vị trí đỉnh dao, vận tốc cắt bằng không ($V = 0$), khiến vật liệu không xảy ra quá trình cắt gọt bình thường mà chuyển sang trạng thái cào xước, trượt và mài mòn khốc liệt, sinh nhiệt lớn làm giảm tuổi thọ dụng cụ và làm suy giảm chất lượng bề mặt chi tiết.

Khoảng trống nghiên cứu được tác giả xác định là việc thiếu các công trình nghiên cứu đầy đủ, có hệ thống về sự tương tác đồng thời của cả 4 thông số công nghệ đầu vào (góc nghiêng trục dao, vận tốc cắt, lượng tiến dao, chiều sâu cắt) đến các chỉ tiêu đầu ra (lực cắt, mòn dao, độ nhám bề mặt và năng suất) khi phay bề mặt cong 3D (cụ thể là mặt cầu lồi). Đồng thời, các nghiên cứu trước đây chủ yếu dừng lại ở bài toán tối ưu hóa đơn mục tiêu bằng phương pháp giải tích hoặc đồ thị trên bề mặt phẳng, chưa thiết lập bài toán tối ưu hóa đa mục tiêu kết hợp trí tuệ nhân tạo trên bề mặt 3D. Do đó, đề tài luận án được xác định là: "Nghiên cứu ảnh hưởng của góc nghiêng trục dao và chế độ cắt đến năng suất và nhám bề mặt khi gia công mặt cầu lồi trên trung tâm CNC 5 trục".

Mục tiêu nghiên cứu

  1. Đánh giá mức độ ảnh hưởng của các thông số công nghệ đầu vào (góc nghiêng trục dao $\theta$, vận tốc cắt $V$, lượng tiến dao $S$, chiều sâu cắt $t$) đến các thông số công nghệ đầu ra (lực cắt $F$, chiều cao mòn dao $h_s$, nhám bề mặt $R_z$ và năng suất gia công $Q$) khi gia công trên trung tâm gia công CNC 5 trục.
  2. Xây dựng phương pháp thiết lập và giải bài toán tối ưu hóa đa mục tiêu cho quá trình gia công trên trung tâm CNC 5 trục.
  3. Tối ưu hóa bộ thông số công nghệ đầu vào ($\theta, V, S, t$) nhằm đạt các thông số công nghệ đầu ra tối ưu ($F, h_s, R_z, Q$).

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Quá trình phay 5 trục cắt vật liệu thép SKD11 bằng dao phay cầu; quá trình gia công bề mặt 3D phức tạp (mặt cầu lồi) trên trung tâm gia công CNC 5 trục; phương pháp quy hoạch thực nghiệm Taguchi; ứng dụng trí tuệ nhân tạo với giải thuật tối ưu hóa bầy đàn (Particle Swarm Optimization - PSO) và phương pháp tập nghiệm Pareto trong tối ưu hóa đa mục tiêu.
  • Phạm vi nghiên cứu:
    • Thực nghiệm gia công phay bề mặt chỏm cầu lồi trên máy phay CNC 5 trục Mikron UCP600.
    • Vật liệu phôi: Thép làm khuôn SKD11.
    • Dụng cụ cắt: Dao phay ngón đầu cầu hợp kim mã hiệu EMC56.
    • Giới hạn chế độ cắt khảo sát: Vận tốc cắt $V$ trong khoảng từ 150 đến 190 m/phút; lượng tiến dao $S$ trong khoảng từ 200 đến 600 mm/phút; góc nghiêng trục dao $\theta$ và chiều sâu cắt $t$ theo các mức quy hoạch thực nghiệm.

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trong nước

Tác giả đã tổng thuật các công trình nghiên cứu tiêu biểu liên quan đến phay CNC và gia công bề mặt phức tạp:

  • Vũ Như Nguyệt (2010): Nghiên cứu một số yếu tố kỹ thuật của quá trình phay tinh trên máy công cụ CNC để nâng cao chất lượng bề mặt chi tiết gia công. Công trình đã mô hình hóa hình học bề mặt chi tiết và quy luật biến thiên của vector pháp tuyến; xác định mối quan hệ giữa thông số hình học dao với phôi đến độ nhấp nhô, lực cắt, nhiệt cắt và tuổi thọ dao; chỉ ra góc gá nghiêng phôi hoặc dao ảnh hưởng lớn đến độ nhấp nhô bề mặt. Hạn chế: Chưa nghiên cứu ảnh hưởng đồng thời của 4 yếu tố ($V, S, t, \theta$) đến chất lượng bề mặt; phương pháp gá nghiêng phôi tĩnh làm giới hạn biên dạng gia công.
  • Phạm Văn Hiển (2012): Nghiên cứu ảnh hưởng của chế độ cắt đến tuổi bền của dao phay cầu. Tác giả đã xác định đỉnh dao phay cầu là nơi mài mòn khốc liệt nhất do vận tốc cắt tại đây bằng không, từ đó đề xuất việc tránh cắt tại đỉnh dao. Hạn chế: Chưa điều khiển được vị trí tiếp xúc thực tế giữa dao và phôi trong không gian; chưa định lượng được mức độ ảnh hưởng của các thông số chế độ cắt đến lượng mòn dao.
  • Nguyễn Thanh Bình (2013): Nghiên cứu ảnh hưởng của chế độ cắt khi phay cao tốc bề mặt khuôn. Công trình làm rõ bản chất phay cao tốc (HSM) bằng dao phay mặt đầu và dao phay cầu; khảo sát quan hệ giữa $V, S, t$ với lực cắt, mòn dao, nhám bề mặt 3D; ứng dụng phần mềm quy hoạch thực nghiệm xây dựng mô hình toán học. Hạn chế: Nghiên cứu góc nghiêng bằng cách cố định chế độ cắt rồi thay đổi góc nghiêng, chưa đánh giá tác động đồng thời của các biến đầu vào; đối tượng khảo sát mới dừng lại ở mặt phẳng.
  • Trần Mạnh Hà (2015): Nghiên cứu một số yếu tố ảnh hưởng đến chất lượng tạo hình bề mặt khi gia công trên máy CNC. Công trình khảo sát quá trình gia công bề mặt lõi khuôn cánh quạt có dạng elip lõm; ứng dụng kỹ thuật ngược đo đám mây điểm; xác định kiểu đường chạy dao Rough Spiral; xây dựng phương trình hồi quy lực cắt trung bình. Hạn chế: Đánh giá góc nghiêng bằng đồ gá kẹp xoay phân độ tĩnh với chế độ cắt cố định; khảo sát ảnh hưởng góc nghiêng chủ yếu trên bề mặt phẳng.

Các hướng nghiên cứu ngoài nước

  • Mircea Lobontiu và Ioan Pasca (2010): Nghiên cứu ảnh hưởng của góc nghiêng trục dao đến nhám bề mặt khi gia công trên trung tâm gia công CNC 5 trục Okuma MU400 bằng dao phay cầu phủ VP15TF. Hạn chế: Chưa tối ưu hóa đồng thời chế độ cắt và góc nghiêng; chưa định lượng mức độ ảnh hưởng của từng yếu tố; đối tượng thực nghiệm là bề mặt phẳng và máy 5 trục chỉ dùng để định vị tĩnh gia công 3 trục.
  • Mboujelbene và A. Torbaty (2012): Khảo sát ảnh hưởng của góc nghiêng trục dao tới vận tốc cắt khi gia công thép làm khuôn ép nhựa SP300 trên máy CNC 5 trục bằng dao phay cầu phủ TiCN; khẳng định việc nghiêng trục dao cải thiện chất lượng bề mặt. Hạn chế: Chỉ khảo sát trên bề mặt phẳng; chỉ tập trung vào ảnh hưởng của vận tốc cắt; máy 5 trục chỉ dùng để định vị.
  • A. Bouzid Sai (2010): Thiết kế mô hình hóa các thông số hình học của dao phay cầu bằng phương pháp mặt cắt và so sánh với dữ liệu quét thực tế. Hạn chế: Chưa xây dựng được phương trình lưỡi cắt dạng giải tích để điều khiển quá trình cắt gọt trên máy CNC.
  • Adriano Fagali de Souza, Anselmo Eduardo Diniz, Alessandro Roger Rodrigues, Reginaldo Teixeira Coelho (2014): Nghiên cứu tương tác dao - phôi khi phay bề mặt biên dạng tự do trên thép AISI P20 bằng dao phay cầu; phát hiện quá trình cắt không ổn định và phoi bị vỡ vụn khi đỉnh dao tham gia cắt gọt. Hạn chế: Chưa nghiên cứu ảnh hưởng đồng thời của cả bộ thông số chế độ cắt đến lực và nhám; chưa đưa ra giải pháp tối ưu hóa.
  • Vopát Tomas, Peterka Jozef, Kováč Mario, Buranský Ivan (2014): Đo lượng mòn mặt sau dao phay cầu trên máy phay 5 trục DMG DMU85 với hai kiểu chạy dao từ trên xuống và từ dưới lên. Hạn chế: Chỉ thực hiện trên mặt phẳng; máy 5 trục chỉ dùng định vị tĩnh; chưa xác định mức độ ảnh hưởng của các thông số chế độ cắt đến lượng mòn.
  • Marius Cosma (2012): Mô hình hóa hình học phoi cắt khi thay đổi góc nghiêng trục dao. Hạn chế: Nghiên cứu trên mặt phẳng; giả định phoi không bị biến dạng; chưa xác định thể tích phoi thực tế và chưa đánh giá sai số giữa mô phỏng với phoi thực.
  • Wenping Zou, Yunlong Zhu, Hanning Chen, Beiwei Zhang (2010): Ứng dụng thuật toán bầy ong nhân tạo để giải bài toán tối ưu hóa đa mục tiêu. Hạn chế: Tốc độ hội tụ của thuật toán chậm và đòi hỏi số lượng vòng lặp lớn đối với không gian tìm kiếm rộng.

Bảng tổng hợp các hướng nghiên cứu liên quan

Tác giả / Năm Đối tượng & Phương pháp Chỉ tiêu đánh giá Hạn chế chính tồn tại
Vũ Như Nguyệt (2010) Phay tinh CNC, gá nghiêng phôi/dao Nhấp nhô bề mặt, lực cắt, mòn dao Chưa xét đồng thời $V, S, t, \theta$; gá nghiêng tĩnh
Phạm Văn Hiển (2012) Phay bằng dao phay cầu Tuổi bền dao, vùng mòn đỉnh dao Chưa điều khiển vị trí tiếp xúc dao - phôi
Nguyễn Thanh Bình (2013) Phay cao tốc khuôn kim loại Lực cắt, mòn dao, nhám bề mặt Khảo sát trên mặt phẳng; cố định chế độ cắt khi đổi góc
Trần Mạnh Hà (2015) Gia công bề mặt elip lõm, đồ gá phân độ Lực cắt, nhám bề mặt, mòn dao Cố định chế độ cắt; khảo sát góc nghiêng trên mặt phẳng
Lobontiu & Pasca (2010) Máy CNC 5 trục Okuma MU400, dao VP15TF Nhám bề mặt Chỉ phay mặt phẳng; máy 5 trục chỉ dùng định vị 3 trục
Mboujelbene & Torbaty (2012) Thép SP300, dao phay cầu TiCN Vận tốc cắt, chất lượng bề mặt Giới hạn trên mặt phẳng; chỉ xét biến thiên vận tốc cắt
Bouzid Sai (2010) Mô hình hóa hình học dao phay cầu Biên dạng dao, mô hình CAD Chưa xây dựng phương trình lưỡi cắt giải tích
De Souza và cs (2014) Thép AISI P20, phay biên dạng tự do Lực cắt, nhám bề mặt, hình thái phoi Chưa khảo sát tương tác đồng thời bộ thông số cắt
Tomas và cs (2014) Máy DMG DMU85, phay từ trên xuống/dưới lên Lượng mòn mặt sau dao $h_s$ Gia công mặt phẳng; máy 5 trục dùng định vị tĩnh
Marius Cosma (2012) Phân tích hình học tiết diện phoi Tiết diện phoi, diện tích cắt Giả định phoi không biến dạng; khảo sát mặt phẳng
Zou và cs (2010) Thuật toán bầy ong nhân tạo (ABC) Nghiệm tối ưu đa mục tiêu Tốc độ hội tụ chậm, số vòng lặp lớn

Khoảng trống nghiên cứu luận án lựa chọn giải quyết

Luận án tập trung giải quyết các vấn đề chưa được xử lý triệt để:

  1. Đánh giá định lượng mức độ ảnh hưởng đồng thời và mối quan hệ tương tác của 4 thông số công nghệ đầu vào ($\theta, V, S, t$) đến 4 thông số công nghệ đầu ra ($F, h_s, R_z, Q$) khi phay bề mặt cong 3D (mặt cầu lồi).
  2. Xây dựng hệ thống hàm hồi quy thực nghiệm toán học mô tả chính xác các mối quan hệ đa biến trên.
  3. Thiết lập mô hình tối ưu hóa đa mục tiêu với hai hàm mục tiêu xung đột: tối đa hóa năng suất cắt $Q$ và tối thiểu hóa độ nhám bề mặt $R_z$.
  4. Ứng dụng trí tuệ nhân tạo thông qua giải thuật tối ưu hóa bầy đàn (PSO) kết hợp xây dựng biên Pareto trên phần mềm Matlab để tìm tập thông số công nghệ tối ưu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết và mô hình phân tích

1. Đặc điểm động học trung tâm gia công CNC 5 trục và định hướng trục dao

Trung tâm gia công CNC 5 trục được phân loại theo cấu hình động học của các trục quay:

  • Kiểu bàn quay (bàn xoay AC): Hai trục quay được bố trí trên bàn máy. Ưu điểm là độ cứng vững cao, tâm xoay nằm trên bàn máy giúp thuận lợi cho việc lập trình, bàn máy nghiêng tạo điều kiện thoát phoi thuận lợi khi gia công rãnh và hốc sâu. Nhược điểm là không gian gia công bị hạn chế, tải trọng phôi bị giới hạn.
  • Kiểu đầu quay (đầu quay AB): Hai trục quay được bố trí tại đầu trục chính. Ưu điểm là không gian gia công lớn, thích hợp cho các chi tiết cỡ lớn (như cánh máy bay). Nhược điểm là độ cứng vững của cụm trục chính thấp, xuất hiện mômen do hiệu ứng con quay hồi chuyển khi quay tốc độ cao (trên 5000 vòng/phút), khó khăn trong việc thoát phoi ở các hốc sâu.
  • Kiểu kết hợp: Một trục quay bố trí trên bàn máy và một trục quay bố trí tại đầu trục chính, kết hợp đặc tính của hai loại trên, phù hợp cho phôi có kích thước trung bình và nhỏ.

Góc nghiêng trục dao ($\theta$) được định nghĩa là góc hợp bởi vector trục dao (chiều từ đỉnh dao đến chuôi dao) và vector pháp tuyến của mặt phẳng tiếp tuyến với bề mặt chi tiết tại điểm tiếp xúc cắt:

  • Góc tiếp dẫn (lead angle): Khi vector trục dao nằm trong mặt phẳng tạo bởi vector pháp tuyến bề mặt và vector tiếp tuyến của đường dẫn dao tại điểm cắt.
  • Góc pháp dẫn (tilt angle): Khi vector trục dao nằm trong mặt phẳng tạo bởi vector pháp tuyến bề mặt và vector vuông góc với đường tiếp tuyến dẫn dao.

2. Mô hình hình học và phương trình lưỡi cắt dao phay cầu

Lưỡi cắt của dao phay cầu trải dài từ phần mặt trụ đến phần bán cầu có cùng bán kính $R_0$. Trong hệ tọa độ Descartes $(O, X, Y, Z)$ đặt tại đỉnh dao $O$:

  • Góc xoắn của lưỡi cắt trên phần trụ là hằng số $i_0$.
  • Góc xoay của điểm $P$ thuộc lưỡi cắt quanh tâm $O'$ trong mặt phẳng $OXZ$ được xác định theo: $$\cos(k) = \frac{R_0 - z}{R_0}$$
  • Góc xoay $\phi$ của điểm $P$ quanh điểm $O$ trong mặt phẳng $OXY$: $$\phi(\theta, z) = \theta - (j - 1)\left(\frac{2\pi}{N_f}\right) - \psi(z)$$ Trong đó $N_f$ là số lưỡi cắt, $j$ là thứ tự lưỡi cắt, $\psi(z)$ là góc xoắn trên phần bán cầu được xác định qua góc xoắn $i_z$: $$\psi(z) = \frac{z \tan(i_z)}{R_0}$$
  • Bán kính cắt tại điểm $P$ có cao độ $z$: $$R(z) = \sqrt{R_0^2 - (R_0 - z)^2}$$
  • Phương trình tham số của lưỡi cắt dao phay cầu: $$\begin{cases} X = R(z) \cos[\phi(\theta, z)] \ Y = R(z) \sin[\phi(\theta, z)] \ Z = z \end{cases}$$
  • Phương trình tổng quát của lưỡi cắt: $$F(X, Y, Z) = X R_0 \cos\phi + Y (R_0 \sin\phi) - R_0 \cos\left(\sqrt{R_0^2 - z^2}\right) = 0$$

3. Động lực học lực cắt, mài mòn dụng cụ và cơ chế tạo phoi

  • Lực cắt: Lực cắt tổng $P$ tác dụng lên dụng cụ bao gồm lực pháp tuyến và lực ma sát trên mặt trước và mặt sau: $$P = N + N_1 + F + F_1$$ Lực tổng hợp trong không gian ba chiều được tính từ các lực thành phần trên các trục tọa độ: $$P = \sqrt{P_X^2 + P_Y^2 + P_Z^2}$$ Chiều sâu cắt $t$ và lượng tiến dao $S$ làm tăng diện tích cắt, do đó làm tăng trực tiếp lực cắt (ảnh hưởng của $t$ lớn hơn $S$). Vận tốc cắt $V$ tác động đến lực cắt gián tiếp thông qua nhiệt cắt sinh ra làm mềm cục bộ vật liệu trước mũi dao.
  • Mài mòn dụng cụ: Được đánh giá qua chiều cao mòn mặt sau $h_s$ và độ mòn dạng lưỡi liềm mặt trước $K = h_f / l$. Các cơ chế mòn chính gồm: mòn hạt mài (cào xước cơ học), mòn chảy dính (ở nhiệt độ cắt trung bình 300 - 400°C), và mòn khuếch tán (ở nhiệt độ cắt cao xấp xỉ 800 - 1000°C đối với dụng cụ hợp kim cứng). Phương trình tuổi bền dao mở rộng có dạng: $$V = \frac{C_v}{T^m S^{y_v} t^{x_v}} k_v$$
  • Chất lượng bề mặt: Độ nhấp nhô tế vi bề mặt được đánh giá bằng sai lệch trung bình số học $R_a$ và chiều cao nhấp nhô mười điểm $R_z$: $$R_a = \frac{1}{l} \int_{0}^{l} |y(x)| dx \approx \frac{1}{n}\sum_{i=1}^{n} |y_i|$$ $$R_z = \frac{1}{5}\left(\sum_{i=1}^{5} H_{i\max} + \sum_{i=1}^{5} H_{i\min}\right)$$ Trạng thái cơ lý lớp bề mặt gồm mức độ biến cứng nguội $H_M$: $$H_M = \frac{H_{MH} - H_{MC}}{H_{MC}} \times 100%$$ và sự hình thành 3 vùng ứng suất dư theo chiều sâu lớp vật liệu.
  • Năng suất cắt: Thể tích phoi cắt bóc tách trong một đơn vị thời gian $Q_{ph} = B \cdot t \cdot V_s$ và thời gian gia công cơ bản $\tau_0 = l / V_d$.

Phương pháp nghiên cứu và thiết bị thực nghiệm

  • Phương pháp quy hoạch thực nghiệm: Áp dụng phương pháp Taguchi sử dụng ma trận trực giao $OA_{25}(5^4)$ gồm 25 thí nghiệm, khảo sát 4 yếu tố đầu vào ở 5 mức giá trị. Phân tích phương sai (ANOVA) và tỷ số tín hiệu trên nhiễu ($S/N$) được sử dụng để xác định phần trăm ảnh hưởng ($P_v, P_s, P_t, P_\theta, P_e$).
  • Thiết bị và dụng cụ thực nghiệm:
    • Máy gia công: Trung tâm gia công CNC 5 trục Mikron UCP600.
    • Phôi thực nghiệm: Thép hợp kim làm khuôn SKD11 dạng khối được gia công tạo hình chỏm cầu lồi.
    • Dụng cụ cắt: Dao phay ngón đầu cầu hợp kim EMC56.
    • Dụng cụ đo lực cắt: Lực kế đo lực cắt chuyên dụng gắn trên bàn máy.
    • Dụng cụ đo độ nhám bề mặt: Máy đo nhám Surtronic Duo.
    • Thiết bị đo mòn dao: Kính hiển vi kỹ thuật số VHX (model VHX Z-450) để đo chiều cao vệt mòn mặt sau $h_s$.
    • Cân định lượng: Cân điện tử kỹ thuật JWP.
  • Phương pháp tối ưu hóa: Xây dựng giải thuật tối ưu hóa bầy đàn (PSO) trên môi trường phần mềm Matlab để tìm tập nghiệm tối ưu không vượt trội Pareto cho bài toán đa mục tiêu.

Nội dung chính theo từng chương

Chương 1: Tổng quan về phay bề mặt 3D trên trung tâm gia công CNC 5 trục

Chương 1 trình bày tổng quan về cơ sở công nghệ và đặc điểm tạo hình bề mặt 3D trên các dòng trung tâm gia công CNC 5 trục.

  • Tác giả phân loại và so sánh chi tiết ba cấu hình máy 5 trục chính: kiểu bàn quay (bàn xoay AC), kiểu đầu quay (đầu quay AB) và kiểu kết hợp bàn quay - đầu quay; phân tích các ưu điểm về thoát phoi, độ cứng vững và khả năng lập trình của từng cấu hình.
  • Phân tích kỹ thuật định hướng trục dao trong không gian 5 trục: định nghĩa góc nghiêng trục dao $\theta$, góc tiếp dẫn, góc pháp dẫn; các phương thức dẫn hướng trục dao (nghiêng góc không đổi, nghiêng thay đổi linh hoạt để tránh va chạm, trục dao luôn đi qua một điểm, trục dao luôn vuông góc với một đường thẳng).
  • So sánh khả năng cắt gọt giữa dao phay ngón đầu phẳng và dao phay ngón đầu cầu: chứng minh dao phay ngón đầu phẳng thích hợp cho gia công mặt phẳng và mặt trụ, trong khi dao phay ngón đầu cầu cho lượng dư đều hơn và hạn chế nhấp nhô khi gia công tinh các mặt cong 3D phức tạp (mặt cầu lồi, mặt cầu lõm).
  • Thiết lập hệ thống thông số hình học và xây dựng phương trình tham số, phương trình chính tắc và phương trình tổng quát của đường lưỡi cắt trên phần bán cầu của dao phay cầu.
  • Đánh giá tổng quan các công trình nghiên cứu trong và ngoài nước, chỉ rõ những khoảng trống khoa học về việc chưa khảo sát đồng thời các yếu tố công nghệ và góc nghiêng trục dao khi gia công bề mặt 3D.

Chương 2: Một số đặc trưng của quá trình phay bề mặt 3D

Chương 2 tập trung phân tích sâu các hiện tượng vật lý, cơ lý và động lực học phát sinh trong quá trình phay bề mặt cong 3D bằng dao phay cầu.

  • Động lực học lực cắt: Phân tích sự hình thành lực cắt tổng $P$ và các lực thành phần $P_X, P_Y, P_Z$; quy luật biến thiên của lực cắt theo quãng đường dịch chuyển của dao và ảnh hưởng của các thông số $t, S, V$ đến lực cắt.
  • Quá trình mài mòn dao cắt: Khảo sát 4 dạng mòn (mòn mặt sau $h_s$, mòn mặt trước $K$, mòn đồng thời, mòn tù lưỡi cắt); phân tích 3 cơ chế mòn vật lý - hóa học gồm mòn hạt mài (cào xước), mòn chảy dính và mòn khuếch tán; xác định quan hệ giữa tốc độ cắt $V$, lượng chạy dao $S$, chiều sâu cắt $t$ với tuổi bền $T$ của dụng cụ cắt.
  • Chất lượng bề mặt gia công: Phân tích đặc tính hình học bề mặt thông qua các thông số profin nhám $R_a, R_z, R_{\max}, S_m, S, t_p$; phân tích đặc tính cơ lý lớp bề mặt gồm 3 vùng ứng suất dư (nén - kéo - nén) và mức độ cứng nguội $H_M$ do biến dạng dẻo; phân tích cơ chế hình thành phoi và sự thay đổi diện tích cắt, vận tốc cắt thực khi thay đổi góc nghiêng trục dao $\theta$.
  • Năng suất gia công: Thiết lập các công thức xác định thể tích phoi bóc tách $Q_{ph}$, thể tích phoi trên đơn vị chiều dài lưỡi cắt $Q'_{ph}$ và thời gian gia công cơ bản $\tau_0$.

Chương 3: Xây dựng mô hình toán học bằng thực nghiệm giữa góc nghiêng trục dao và chế độ cắt với các thông số công nghệ đầu ra

Chương 3 là phần nghiên cứu thực nghiệm nhằm lượng hóa các mối quan hệ công nghệ thông qua mô hình toán học.

  • Thiết kế mô hình thực nghiệm: Xác định các đại lượng đầu vào điều khiển được gồm $\theta, V, S, t$; các đại lượng đầu ra cần đánh giá gồm $F, h_s, R_z, Q$; các đại lượng cố định (máy Mikron UCP600, phôi thép SKD11, dao EMC56); các đại lượng nhiễu (rung động ngoài, nhiệt độ môi trường).
  • Quy hoạch thực nghiệm: Ứng dụng ma trận trực giao Taguchi $OA_{25}(5^4)$ với 25 chế độ cắt thực nghiệm được thiết kế khoa học.
  • Xác định các phương trình hồi quy thực nghiệm:
    • Xây dựng mô hình toán học biểu diễn lực cắt $F$ theo các biến $\theta, V, S, t$.
    • Xây dựng mô hình toán học biểu diễn chiều cao mòn dao mặt sau $h_s$ theo các biến $\theta, V, S, T$.
    • Xây dựng mô hình toán học biểu diễn độ nhám bề mặt $R_z$ theo các biến $\theta, V, S, t$.
    • Xây dựng mô hình toán học biểu diễn năng suất gia công $Q$ theo các biến $\theta, V, S, t$.
  • Phân tích mức độ ảnh hưởng: Sử dụng phân tích ANOVA để xác định tỷ lệ phần trăm ảnh hưởng ($P_v, P_s, P_t, P_\theta$) của từng yếu tố công nghệ đầu vào đến từng chỉ tiêu đầu ra, đồng thời vẽ các đồ thị tương tác 3D và đồ thị phân bố các mức ảnh hưởng.

Chương 4: Ứng dụng trí tuệ nhân tạo để xác định thông số công nghệ tối ưu khi phay bề mặt 3D trên trung tâm gia công bằng dao phay cầu

Chương 4 giải quyết bài toán tối ưu hóa đa mục tiêu bằng các công cụ tính toán thông minh.

  • Thành lập bài toán tối ưu hóa đa mục tiêu: Xác định hàm mục tiêu kép gồm tối đa hóa năng suất gia công $Q \to \max$ và tối thiểu hóa độ nhám bề mặt $R_z \to \min$; xác định hệ thống các hàm biên giới hạn dựa trên công suất cắt của máy, độ cứng vững hệ thống, tuổi bền dụng cụ và miền giá trị cho phép của chế độ cắt đối với thép SKD11.
  • Ứng dụng giải thuật bầy đàn (PSO): Thiết lập sơ đồ khối, lưu đồ thuật toán PSO tìm kiếm trong không gian đa chiều; xác định cấu trúc liên kết bầy đàn và các hệ số gia tốc $C_1, C_2$, trọng số quán tính $w$; thuật toán định vị điểm Utopia ($f_U$) và điểm Nadir ($f_N$).
  • Xác định miền tối ưu Pareto: Lập trình phần mềm trên nền tảng Matlab để thực hiện thuật toán PSO lọc biên Pareto, thiết lập đồ thị quan hệ giữa năng suất $Q$ và độ nhấp nhô bề mặt $R_z$.
  • Kiểm nghiệm và xác lập bộ thông số tối ưu: Trích xuất bộ thông số công nghệ tối ưu ($\theta_{opt}, V_{opt}, S_{opt}, t_{opt}$) từ tập nghiệm Pareto và tiến hành thử nghiệm gia công kiểm chứng trên máy Mikron UCP600.

Kết quả và những đóng góp mới

Những đóng góp mới về mặt khoa học và lý luận

  1. Lượng hóa mức độ ảnh hưởng đồng thời: Xác định định lượng mức độ ảnh hưởng và mức độ tương tác của 4 thông số công nghệ đầu vào ($\theta, V, S, t$) đến 4 thông số đầu ra ($F, h_s, R_z, Q$) khi phay bề mặt chỏm cầu lồi bằng dao phay cầu trên trung tâm gia công CNC 5 trục.
  2. Xây dựng hệ phương trình hồi quy đa biến: Thiết lập thành công các mô hình toán học thực nghiệm biểu diễn quan hệ giải tích giữa các thông số chế độ cắt và góc nghiêng trục dao với lực cắt $F$, chiều cao mòn dao $h_s$, độ nhám bề mặt $R_z$ và năng suất gia công $Q$.
  3. Mô hình hóa bài toán tối ưu hóa đa mục tiêu: Thiết lập hoàn chỉnh bài toán tối ưu hóa đa mục tiêu đồng thời cho hai chỉ tiêu xung đột là năng suất gia công $Q$ và chất lượng bề mặt $R_z$ khi phay bề mặt 3D.
  4. Phát triển thuật toán tối ưu hóa dựa trên PSO: Xây dựng thành công giải thuật tối ưu hóa bầy đàn thông minh (PSO) kết hợp tìm tập nghiệm tối ưu Pareto trên môi trường Matlab, nâng cao hiệu quả tìm nghiệm so với các thuật toán tiến hóa truyền thống.

Đóng góp về mặt thực tiễn và giải pháp đề xuất

  1. Bộ thông số công nghệ tối ưu: Cung cấp bộ thông số công nghệ cụ thể ($\theta, V, S, t$) tối ưu khi gia công tinh bề mặt chỏm cầu lồi bằng thép SKD11 trên máy phay CNC 5 trục Mikron UCP600 bằng dao EMC56.
  2. Giải pháp công nghệ điều khiển góc nghiêng: Đề xuất giải pháp duy trì góc nghiêng trục dao hợp lý trong suốt quá trình gia công để đưa điểm tiếp xúc cắt ra khỏi khu vực đỉnh dao ($V = 0$), giúp giảm mòn dao, hạ thấp độ nhám bề mặt và nâng cao năng suất cắt gọt.
  3. Tài liệu chuyển giao sản xuất: Kết quả nghiên cứu làm tài liệu hướng dẫn kỹ thuật cho các kỹ sư công nghệ tại các doanh nghiệp gia công khuôn mẫu trong việc lựa chọn chế độ cắt trên máy CNC 5 trục.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đề tài

  • Nghiên cứu thực nghiệm tập trung chủ yếu trên đối tượng bề mặt hình học chỏm cầu lồi; chưa mở rộng kiểm chứng trên các dạng bề mặt hình học 3D phức tạp khác như mặt cầu lõm sâu hoặc bề mặt dạng tự do (freeform).
  • Dữ liệu thực nghiệm và mô hình hồi quy được xây dựng trên một cặp vật liệu dao - phôi xác định (phôi thép làm khuôn SKD11 và dao phay cầu EMC56).
  • Miền khảo sát chế độ cắt giới hạn trong phạm vi khảo sát công nghệ: $150 \le V \le 190$ m/phút và $200 \le S \le 600$ mm/phút.

Hướng nghiên cứu tiếp theo

  • Mở rộng phạm vi nghiên cứu thực nghiệm và xây dựng mô hình toán học cho các dạng bề mặt 3D phức tạp khác (mặt cầu lõm, bề mặt elip, bề mặt tự do nhiều biến uốn).
  • Khảo sát mở rộng trên các mác thép làm khuôn khác và các loại vật liệu dụng cụ cắt phủ màng công nghệ cao khác.
  • Nghiên cứu thuật toán nội suy điều khiển góc nghiêng trục dao liên tục và thích nghi theo thời gian thực dọc theo toàn bộ quỹ đạo đường chạy dao trên hệ điều khiển CNC.

Giá trị tham khảo

Luận án là tài liệu tham khảo có giá trị học thuật và ứng dụng thực tiễn cho nhiều đối tượng:

  • Kỹ sư công nghệ và lập trình viên CAD/CAM: Tham khảo trực tiếp bộ thông số chế độ cắt tối ưu và góc nghiêng trục dao khi lập trình gia công tinh khuôn mẫu thép SKD11 trên máy CNC 5 trục (Chương 3 và Chương 4).
  • Học viên cao học và nghiên cứu sinh chuyên ngành Cơ khí chế tạo máy: Tham khảo phương pháp xây dựng phương trình lưỡi cắt dao phay cầu (Chương 1), phương pháp quy hoạch thực nghiệm Taguchi $OA_{25}(5^4)$ kết hợp phân tích ANOVA (Chương 3).
  • Các nhà nghiên cứu về tối ưu hóa quá trình cắt gọt: Tham khảo cách thức thiết lập bài toán tối ưu hóa đa mục tiêu và mã nguồn thuật toán PSO tìm miền Pareto trên Matlab (Chương 4).

Câu hỏi thường gặp

1. Tại sao việc gia công bằng dao phay cầu tại vị trí đỉnh dao lại gây mòn dao khốc liệt và làm giảm chất lượng bề mặt?

Tại vị trí đỉnh dao phay cầu, bán kính cắt $R(z) = 0$, dẫn đến vận tốc cắt thực tế $V = (\pi D n) / 1000 = 0$ m/phút. Khi đỉnh dao tiếp xúc với bề mặt gia công, vật liệu không bị cắt gọt bóc tách theo cơ chế tạo phoi thông thường mà bị cào xước, trượt và nén ép mạnh, làm phát sinh ma sát và nhiệt cắt rất lớn. Hiện tượng này dẫn đến mài mòn khốc liệt phần đỉnh dao, làm tăng độ nhấp nhô bề mặt và giảm tuổi thọ dụng cụ. Do đó, cần phải nghiêng trục dao một góc $\theta$ xác định để chuyển điểm tiếp xúc cắt ra khỏi đỉnh dao.

2. Cấu hình trung tâm gia công CNC 5 trục kiểu bàn quay (bàn xoay AC) có những ưu điểm và nhược điểm gì?

  • Ưu điểm: Độ cứng vững kết cấu cao do các trục quay bố trí trên bàn máy; bàn máy nghiêng tạo góc dốc thuận lợi cho việc thoát phoi khi gia công rãnh và hốc sâu; tâm xoay nằm trên bàn máy giúp việc lập trình gia công thuận lợi; có thể dễ dàng định vị 5 trục để gia công theo phương thức 3, 4 trục.
  • Nhược điểm: Không gian gia công bị hạn chế, chỉ phù hợp cho phôi có kích thước và khối lượng nhỏ; việc thay đổi vị trí phôi lệch khỏi tâm xoay gây khó khăn cho việc cài đặt gốc tọa độ dao và phôi.

3. Ma trận quy hoạch thực nghiệm Taguchi nào được sử dụng trong luận án và các yếu tố đầu vào được phân bố ra sao?

Tác giả sử dụng bảng ma trận trực giao Taguchi $OA_{25}(5^4)$ gồm 25 thí nghiệm để khảo sát 4 yếu tố công nghệ đầu vào, mỗi yếu tố gồm 5 mức giá trị:

  • Vận tốc cắt $V$ (m/phút) trong khoảng 150 - 190 m/phút.
  • Lượng tiến dao $S$ (mm/phút) trong khoảng 200 - 600 mm/phút.
  • Chiều sâu cắt $t$ (mm).
  • Góc nghiêng trục dao $\theta$ (độ).

4. Bài toán tối ưu hóa đa mục tiêu trong Chương 4 được thiết lập với những hàm mục tiêu nào và giải bằng phương pháp gì?

Bài toán tối ưu hóa đa mục tiêu được thiết lập với hai hàm mục tiêu xung đột nhau:

  • Tối đa hóa năng suất gia công: $Q(\theta, V, S, t) \to \max$.
  • Tối thiểu hóa độ nhám bề mặt: $R_z(\theta, V, S, t) \to \min$.

Phương pháp giải quyết là ứng dụng giải thuật tối ưu hóa bầy đàn thông minh (Particle Swarm Optimization - PSO) được lập trình trên phần mềm Matlab để tìm tập nghiệm tối ưu không vượt trội Pareto (biên Pareto), từ đó xác định điểm vận hành công nghệ tối ưu thỏa mãn đồng thời cả hai tiêu chí.

5. Những thiết bị và dụng cụ đo kiểm thực nghiệm chính nào đã được sử dụng trong luận án?

  • Trung tâm gia công CNC 5 trục Mikron UCP600.
  • Kính hiển vi kỹ thuật số VHX Z-450 (đo chiều cao vệt mòn mặt sau dao $h_s$).
  • Máy đo nhám bề mặt Surtronic Duo (đo sai lệch nhám $R_z, R_a$).
  • Cân điện tử kỹ thuật JWP.
  • Hệ thống lực kế chuyên dụng đo các thành phần lực cắt khi phay.

Kết luận

Luận án "Nghiên cứu ảnh hưởng của góc nghiêng trục dao và chế độ cắt đến năng suất và nhám bề mặt khi gia công mặt cầu lồi trên trung tâm CNC 5 trục" đã giải quyết một cách có hệ thống vấn đề công nghệ gia công tinh bề mặt cong 3D bằng dao phay cầu. Bằng phương pháp quy hoạch thực nghiệm Taguchi $OA_{25}(5^4)$ trên thép SKD11, tác giả đã xây dựng thành công các mô hình toán học thực nghiệm biểu diễn quan hệ giữa 4 thông số đầu vào ($\theta, V, S, t$) với 4 chỉ tiêu đầu ra ($F, h_s, R_z, Q$). Đồng thời, luận án đã ứng dụng thành công giải thuật trí tuệ nhân tạo PSO để giải bài toán tối ưu hóa đa mục tiêu dựa trên biên Pareto, xác định bộ thông số công nghệ tối ưu giúp nâng cao năng suất và chất lượng bề mặt gia công khuôn mẫu.
