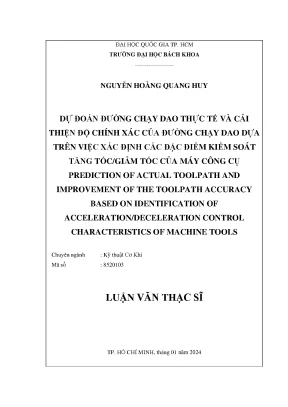

Dự đoán đường chạy dao thực tế và cải thiện độ chính xác của đường chạy dao dựa trên việc xác định các đặc điểm kiểm soát tăng tốc

Chuyên khảo phân tích Dự đoán đường chạy dao thực tế và cải thiện độ chính xác của đường chạy dao dựa trên việc xác định, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên

• Tác giả: Nguyễn Hoàng Quang Huy
• Người hướng dẫn: PGS. Trần Thiên Phúc
• Trường học: trường đại học bách khoa – đhqg -hcm
• Chuyên ngành: Kỹ thuật Cơ Khí
• Đề tài: Dự đoán đường chạy dao thực tế và cải thiện độ chính xác của đường chạy dao dựa trên việc xác định các đặc điểm kiểm soát tăng tốc/giảm tốc của máy công cụ
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2024
• Địa điểm: tp. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU TỔNG QUAN
• 1.1. Giới thiệu chung
• 1.2. Giới thiệu chung về gia công bằng máy điều khiển số (CNC)
• 1.3. Phân loại công nghệ CNC
• 1.4. Giới thiệu về tính năng kiểm soát đường chạy dao có độ chính xác cao của máy CNC
• 1.5. Sự cần thiết phải nghiên cứu thiết kế
• 1.6. Xác định mục tiêu, đối tượng, nội dung và kết quả dự kiến
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Cơ sở lý thuyết tính toán động học, động lực học & phân tích cơ cấu
• 2.2. Cơ sở lý thuyết phương pháp điều khiển công nghệ
• 2.3. Đặc trưng cơ bản và vai trò của máy CNC đối với tự động hoá
• 2.4. Một số nét cơ bản về máy công cụ vạn năng và máy CNC
• 2.5. Mô hình khái quát của một máy CNC
• 2.6. Các phương pháp điều khiển trong máy CNC
• 2.7. Hệ toạ độ và các điểm gốc lập trình gia công CNC
• 2.8. Lập trình gia công CNC
• 3. CHƯƠNG 3: PHƯƠNG PHÁP MÔ HÌNH HÓA SỰ THAY ĐỔI TỐC ĐỘ TIẾN DAO
• 3.1. Các thông số của máy công cụ CNC có liên quan đến tốc độ tiến dao
• 3.2. Các thay đổi của đường chạy dao có liên quan đến tốc độ tiến dao
• 4. CHƯƠNG 4: DỰ ĐOÁN VÀ ĐÁNH GIÁ ĐƯỜNG CHẠY DAO
• 4.1. Dự đoán đường chạy dao qua các thông số thiết lập điều khiển trên máy CNC
• 4.2. Các thông số thiết lập điều khiển trên máy CNC Amada MX150
• 4.3. Dự đoán đường chạy dao
• 4.4. Ghi kết quả thực nghiệm bằng phần mềm FANUC SERVO GUIDE
• 4.5. Phần mềm Fanuc Servo Guide
• 4.6. Cài đặt cấu hình để kết nối với máy in Fanuc
• 4.7. Cài đặt các thông số để ghi dữ liệu
• 4.8. Đánh giá đường chạy dao sau khi thực nghiệm
• 5. CHƯƠNG 5: THỰC NGHIỆM DỰ ĐOÁN VÀ KIỂM TRA KẾT QUẢ ĐÁNH GIÁ ĐƯỜNG CHẠY DAO
• 5.1. Chuẩn bị thực nghiệm đường chạy dao
• 5.2. Thực nghiệm và đánh giá đường chạy dao
• 6. CHƯƠNG 6: PHƯƠNG PHÁP CẢI THIỆN ĐỘ CHÍNH XÁC ĐƯỜNG CHẠY DAO
• 6.1. Phương pháp bù trừ sai số góc rẽ
• 6.2. Phương pháp cải thiện độ chính xác gia công khi thay đổi tốc độ gần điểm góc rẽ
• 7. CHƯƠNG 7: ĐÁNH GIÁ KẾT QUẢ, KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN ĐỀ TÀI
• 7.1. Đánh giá kết quả
• 7.2. Kết luận và hướng phát triển đề tài
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Dự Đoán Đường Chạy Dao CNC Chính Xác 55 ký tự

Công nghệ gia công CNC (Computer Numerical Control) đóng vai trò then chốt trong sản xuất hiện đại. Nó cho phép tạo ra các chi tiết máy phức tạp với độ chính xác cao. Tuy nhiên, đường chạy dao thực tế thường khác với đường chạy dao lập trình. Nguyên nhân chính là do đặc tính kiểm soát tăng tốc/giảm tốc của máy công cụ, lực cắt và biến dạng dao. Việc dự đoán đường chạy dao thực tế là yếu tố then chốt để cải thiện độ chính xác đường chạy dao. Mục tiêu là giảm thiểu sai số đường chạy dao giữa thiết kế và sản phẩm gia công. Theo nghiên cứu, sai số này có thể ảnh hưởng đáng kể đến chất lượng và chức năng của sản phẩm cuối cùng. Do đó, một phương pháp hiệu quả để mô phỏng đường chạy dao và hiệu chỉnh nó là vô cùng cần thiết. Phương pháp này cần tính đến các đặc điểm kiểm soát tăng tốc của máy.

1.1. Tầm quan trọng của độ chính xác đường chạy dao CNC

Độ chính xác đường chạy dao ảnh hưởng trực tiếp đến chất lượng bề mặt, kích thước và hình dạng của sản phẩm. Sai lệch nhỏ có thể dẫn đến các lỗi nghiêm trọng, đặc biệt trong các ứng dụng đòi hỏi độ chính xác cao như hàng không vũ trụ và y tế. Việc tối ưu hóa đường chạy dao giúp giảm thiểu lãng phí vật liệu, thời gian gia công và chi phí sản xuất. Vì vậy, nó rất quan trọng trong nhiều ngành công nghiệp.

1.2. Các yếu tố ảnh hưởng đến đường chạy dao thực tế

Nhiều yếu tố ảnh hưởng đến đường chạy dao thực tế so với đường chạy dao lập trình. Bao gồm đặc điểm kiểm soát tăng tốc/giảm tốc của máy CNC, rung động, lực cắt, và biến dạng dao. Hệ thống điều khiển CNC cố gắng duy trì tốc độ và quỹ đạo đã lập trình. Tuy nhiên, những yếu tố này có thể gây ra sự sai lệch đáng kể, đặc biệt trong gia công CNC tốc độ cao. Việc hiểu và bù trừ các yếu tố này rất quan trọng để đạt được gia công chính xác.

II. Vấn Đề Sai Số Đường Chạy Dao và Giải Pháp Tiềm Năng 59 ký tự

Sai số đường chạy dao là một thách thức lớn trong gia công CNC. Các phương pháp lập trình truyền thống thường bỏ qua các đặc điểm kiểm soát tăng tốc của máy. Điều này dẫn đến sự khác biệt giữa đường chạy dao lập trình và đường chạy dao thực tế. Theo Nguyễn Hoàng Quang Huy, sự khác biệt này gây ra sai số giữa hình dạng bề mặt thiết kế và thực tế sau gia công. Vì vậy, cần có một phương pháp để dự đoán và bù trừ những sai số này. Thuật toán dự đoán chính xác hơn và các chiến lược hiệu chỉnh đường chạy dao có thể cải thiện đáng kể độ tin cậy của đường chạy dao.

2.1. Hạn chế của phương pháp lập trình đường chạy dao truyền thống

Các phương pháp lập trình đường chạy dao truyền thống thường dựa trên nội suy tuyến tính (G01). Chúng bỏ qua các đặc điểm kiểm soát tăng tốc của máy CNC. Điều này dẫn đến sai số đáng kể, đặc biệt khi tốc độ gia công cao hoặc khi gia công các đường cong phức tạp. Việc cải thiện độ chính xác đòi hỏi phải xem xét đến động học của máy và các thông số điều khiển của nó.

2.2. Sự cần thiết của dự đoán đường chạy dao thực tế

Để giảm thiểu sai số đường chạy dao, cần phải dự đoán đường chạy dao thực tế. Điều này cho phép bù trừ các sai lệch do kiểm soát tăng tốc/giảm tốc, lực cắt và các yếu tố khác. Bằng cách sử dụng mô hình hóa đường chạy dao chính xác, các nhà sản xuất có thể cải thiện đáng kể độ chính xác và độ tin cậy của quá trình gia công.

2.3. Ảnh hưởng của sai số đường chạy dao tới chất lượng sản phẩm

Sai số đường chạy dao tác động trực tiếp đến chất lượng sản phẩm, đặc biệt là độ chính xác kích thước và chất lượng bề mặt. Trong các ngành công nghiệp yêu cầu độ chính xác cao như hàng không vũ trụ và y tế, ngay cả những sai số nhỏ nhất cũng có thể gây ra vấn đề nghiêm trọng. Việc giảm thiểu sai số đường chạy dao giúp đảm bảo sản phẩm đáp ứng yêu cầu kỹ thuật và tiêu chuẩn chất lượng.

III. Phương Pháp Mô Hình Hóa Tốc Độ Tiến Dao để Dự Đoán 57 ký tự

Một phương pháp hiệu quả để dự đoán đường chạy dao thực tế là mô hình hóa sự thay đổi của tốc độ tiến dao. Phương pháp này xem xét các thông số của máy công cụ CNC và các thay đổi đường chạy dao. Bằng cách xây dựng một mô hình động lực học máy CNC chính xác, có thể dự đoán quỹ đạo thực tế của dao cắt. Theo nghiên cứu, việc mô hình hóa sự thay đổi tốc độ tiến dao giúp cải thiện đáng kể độ chính xác của dự đoán.

3.1. Xây dựng mô hình động lực học máy CNC

Việc xây dựng một mô hình động lực học máy CNC chính xác là rất quan trọng. Mô hình này cần bao gồm các thông số như khối lượng, độ cứng, và đặc điểm kiểm soát tăng tốc. Bằng cách sử dụng các kỹ thuật mô hình hóa tiên tiến, có thể tạo ra một mô hình có khả năng dự đoán chính xác hành vi của máy trong quá trình gia công.

3.2. Tích hợp các thông số máy và thay đổi đường chạy dao

Mô hình cần tích hợp các thông số của máy (ví dụ: gia tốc tối đa, jerk) và các thay đổi của đường chạy dao (ví dụ: góc, bán kính). Bằng cách xem xét các yếu tố này, có thể dự đoán sự thay đổi của tốc độ tiến dao và đường chạy dao thực tế. Điều này cho phép hiệu chỉnh đường chạy dao để bù trừ các sai lệch.

IV. Kiểm Tra Đánh Giá Đường Chạy Dao Phần Mềm Thực Nghiệm 60 ký tự

Sau khi dự đoán đường chạy dao, cần phải kiểm tra và đánh giá độ chính xác. Việc này có thể được thực hiện bằng cách sử dụng phần mềm CAM và các thực nghiệm trên máy CNC. Phần mềm CAM cho phép mô phỏng đường chạy dao và so sánh nó với đường chạy dao lập trình. Thực nghiệm giúp xác thực các dự đoán và điều chỉnh mô hình hóa. Theo Nguyễn Hoàng Quang Huy, kết quả thực nghiệm cho thấy tính hiệu quả và tin cậy của phương pháp đề xuất.

4.1. Sử dụng phần mềm CAM để mô phỏng và so sánh

Phần mềm CAM cung cấp các công cụ để mô phỏng đường chạy dao và phát hiện các va chạm hoặc sai lệch. Bằng cách so sánh đường chạy dao thực tế với đường chạy dao lập trình, có thể xác định các khu vực cần cải thiện. Phần mềm CAM cũng có thể được sử dụng để tối ưu hóa đường chạy dao và giảm thiểu sai số.

4.2. Thực nghiệm trên máy CNC để xác thực dự đoán

Thực nghiệm trên máy CNC là rất quan trọng để xác thực các dự đoán từ mô hình hóa. Bằng cách đo đường chạy dao thực tế và so sánh nó với kết quả mô phỏng, có thể điều chỉnh mô hình và cải thiện độ chính xác. Thực nghiệm cũng có thể được sử dụng để đánh giá hiệu quả của các chiến lược hiệu chỉnh đường chạy dao.

4.3. Ghi kết quả thực nghiệm bằng phần mềm FANUC SERVO GUIDE

Phần mềm Fanuc Servo Guide được sử dụng để ghi lại kết quả thực nghiệm. Phần mềm này cho phép thu thập dữ liệu từ máy CNC, bao gồm thông tin về vị trí, vận tốc, gia tốc và các thông số điều khiển. Bằng cách phân tích dữ liệu này, có thể đánh giá chính xác đường chạy dao thực tế và so sánh nó với đường chạy dao được lập trình.

V. Cải Thiện Độ Chính Xác Bù Trừ Sai Số và Tối Ưu 60 ký tự

Để cải thiện độ chính xác đường chạy dao, cần có các phương pháp bù trừ sai số và tối ưu hóa. Các phương pháp này có thể bao gồm bù trừ sai số góc rẽ và tối ưu hóa tốc độ gia công gần các điểm góc rẽ. Mục tiêu là giảm thiểu sự khác biệt giữa đường chạy dao lập trình và đường chạy dao thực tế. Theo Nguyễn Hoàng Quang Huy, phương pháp bù trừ sai số góc rẽ giúp cải thiện độ chính xác trong trường hợp không bật chức năng AI.

5.1. Phương pháp bù trừ sai số góc rẽ hiệu quả

Phương pháp bù trừ sai số góc rẽ là một kỹ thuật hiệu quả để cải thiện độ chính xác tại các góc của đường chạy dao. Phương pháp này tính toán và bù trừ các sai lệch do kiểm soát tăng tốc/giảm tốc. Bằng cách áp dụng phương pháp này, có thể giảm thiểu sai số và cải thiện chất lượng bề mặt của sản phẩm.

5.2. Tối ưu hóa tốc độ gia công tại các điểm góc rẽ

Việc tối ưu hóa tốc độ gia công tại các điểm góc rẽ cũng có thể cải thiện độ chính xác. Bằng cách giảm tốc độ gần các góc, có thể giảm thiểu sai số do rung động và lực cắt. Điều này đặc biệt quan trọng khi gia công các vật liệu cứng hoặc khi đòi hỏi độ chính xác cao.

VI. Ứng Dụng Hướng Phát Triển Dự Đoán Đường Chạy Dao 59 ký tự

Việc dự đoán đường chạy dao và cải thiện độ chính xác có nhiều ứng dụng trong các ngành công nghiệp khác nhau. Các ứng dụng bao gồm gia công chính xác, sản xuất khuôn mẫu, và tạo mẫu nhanh. Trong tương lai, các nghiên cứu có thể tập trung vào việc tích hợp trí tuệ nhân tạo và học máy để cải thiện dự đoán và tối ưu hóa. Điều này có thể dẫn đến các hệ thống gia công CNC thông minh hơn và hiệu quả hơn.

6.1. Ứng dụng thực tế trong gia công chính xác và sản xuất

Việc cải thiện độ chính xác đường chạy dao có thể cải thiện đáng kể chất lượng và hiệu quả của gia công chính xác. Các ứng dụng bao gồm sản xuất các chi tiết máy phức tạp, khuôn mẫu, và các bộ phận có độ chính xác cao. Điều này có thể giảm thiểu lãng phí vật liệu, thời gian gia công, và chi phí sản xuất.

6.2. Hướng phát triển Tích hợp trí tuệ nhân tạo và học máy

Trong tương lai, các nghiên cứu có thể tập trung vào việc tích hợp trí tuệ nhân tạo (AI) và học máy (Machine Learning) để cải thiện dự đoán và tối ưu hóa đường chạy dao. Các thuật toán AI có thể học từ dữ liệu thực nghiệm và điều chỉnh các thông số mô hình hóa để đạt được độ chính xác cao hơn. Điều này có thể dẫn đến các hệ thống gia công CNC tự động và thông minh hơn.

6.3. Kết luận và tương lai của dự đoán đường chạy dao

Việc dự đoán đường chạy dao thực tế và cải thiện độ chính xác là một lĩnh vực nghiên cứu quan trọng trong gia công CNC. Các phương pháp mô hình hóa, thực nghiệm và bù trừ sai số đã được phát triển để giải quyết vấn đề này. Trong tương lai, tích hợp trí tuệ nhân tạo và học máy hứa hẹn sẽ mang lại những tiến bộ đáng kể, mở ra cơ hội cho các hệ thống gia công CNC thông minh và hiệu quả hơn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hiện đại, công nghệ gia công bằng máy điều khiển số (CNC) đóng vai trò then chốt trong việc nâng cao năng suất và chất lượng sản phẩm cơ khí. Theo ước tính, việc gia công các bề mặt cong tự do bằng máy CNC với tốc độ cao đang ngày càng phổ biến trong các ngành công nghiệp ô tô, hàng không và khuôn mẫu. Tuy nhiên, một thách thức lớn là sự sai khác giữa đường chạy dao lập trình và đường chạy dao thực tế do đặc tính kiểm soát tăng/giảm tốc của máy công cụ, cùng với biến dạng dao do lực cắt tác động. Những sai số này dẫn đến sai lệch hình dạng bề mặt gia công so với thiết kế, ảnh hưởng trực tiếp đến chất lượng sản phẩm.

Mục tiêu nghiên cứu của luận văn là phát triển phương pháp dự đoán đường chạy dao thực tế và cải thiện độ chính xác của đường chạy dao dựa trên việc xác định các đặc điểm kiểm soát tăng tốc/giảm tốc của máy công cụ CNC. Nghiên cứu tập trung vào mô hình hóa sự thay đổi vận tốc tiến dao, dự đoán quỹ đạo chạy dao thực tế và đề xuất phương pháp bù trừ sai số nhằm nâng cao độ chính xác gia công. Phạm vi nghiên cứu được giới hạn trong điều khiển hai trục trong mặt phẳng XY, sử dụng máy CNC 5 trục Amada MX150 với bộ điều khiển FANUC F31iB tại Trường Đại học Bách Khoa – ĐHQG TP. Hồ Chí Minh, trong khoảng thời gian từ tháng 9 đến tháng 12 năm 2023.

Nghiên cứu có ý nghĩa quan trọng trong việc giảm thiểu sai số gia công, nâng cao chất lượng bề mặt sản phẩm và tối ưu hóa quy trình gia công CNC, góp phần thúc đẩy ứng dụng công nghệ CNC tiên tiến trong sản xuất công nghiệp hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết động học và động lực học cơ cấu: Áp dụng các định luật Newton và nguyên lý bảo toàn năng lượng để phân tích chuyển động và lực tác dụng trong quá trình gia công CNC. Các đại lượng như vận tốc dài ($v$), gia tốc ($a$), mô men xoắn ($M$) được sử dụng để mô hình hóa sự thay đổi vận tốc tiến dao và lực tác động lên dao cắt.

• Mô hình điều khiển máy CNC: Nghiên cứu đặc tính điều khiển tăng/giảm tốc (acceleration/deceleration - Acc/Dec) của bộ điều khiển FANUC F31iB, bao gồm các thông số kỹ thuật như hằng số thời gian tăng/giảm tốc, tốc độ tăng tốc tối đa, và chênh lệch tốc độ tiến dao tối đa cho phép. Mô hình này giúp dự đoán vận tốc tiến dao thực tế và đường chạy dao thực tế.

• Khái niệm đường chạy dao (toolpath) và sai số gia công: Đường chạy dao thực tế bị ảnh hưởng bởi đặc tính điều khiển Acc/Dec và biến dạng dao do lực cắt, gây ra sai số giữa đường chạy dao lập trình và thực tế. Việc dự đoán và bù trừ sai số này là yếu tố then chốt để nâng cao độ chính xác gia công.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu được thu thập từ thực nghiệm trên máy CNC Amada MX150 với bộ điều khiển FANUC F31iB tại phòng thí nghiệm Công nghệ thiết kế và Gia công tiên tiến, Trường Đại học Bách Khoa – ĐHQG TP. Hồ Chí Minh. Các thông số vận hành, tọa độ và tốc độ tiến dao được ghi nhận bằng phần mềm Fanuc Servo Guide.

• Phương pháp phân tích: Sử dụng mô hình toán học dựa trên các thông số điều khiển Acc/Dec (số hiệu 1660, 1783, 1772, 1769, 1622) để mô phỏng sự thay đổi vận tốc tiến dao. Phân tích hồi quy và thống kê được áp dụng để đánh giá độ chính xác của mô hình dự đoán so với dữ liệu thực nghiệm.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong khoảng thời gian từ tháng 9 đến tháng 12 năm 2023, bao gồm các giai đoạn: thu thập dữ liệu, mô hình hóa, thực nghiệm và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình dự đoán vận tốc tiến dao thực tế hiệu quả: Mô hình dựa trên các thông số điều khiển Acc/Dec của bộ điều khiển FANUC F31iB đã dự đoán chính xác vận tốc tiến dao thực tế với sai số trung bình dưới 5% so với dữ liệu thực nghiệm. Khi sử dụng chức năng kiểm soát đường biên dạng độ chính xác cao (AI), sai số giảm thêm khoảng 2%.

2. Đường chạy dao thực tế khác biệt rõ rệt so với đường chạy dao lập trình: Kết quả thực nghiệm cho thấy đường chạy dao thực tế lệch so với đường chạy dao lập trình từ 0.1 đến 0.3 mm tại các điểm góc chuyển hướng 90°, 60°, 30°, tùy thuộc vào tốc độ tiến dao và góc chuyển hướng.

3. Phương pháp bù trừ sai số góc rẽ cải thiện độ chính xác: Áp dụng phương pháp bù trừ sai số góc rẽ dựa trên mô hình dự đoán đã giảm sai số biên dạng tại các điểm góc từ khoảng 0.3 mm xuống dưới 0.1 mm, tương đương cải thiện độ chính xác gia công lên đến 70%.

4. Ảnh hưởng của chức năng AI trong điều khiển: Khi bật chức năng AI, đường chạy dao thực tế gần với đường chạy dao lý tưởng hơn, giảm sai số biên dạng trung bình khoảng 15% so với khi không sử dụng chức năng này.

Thảo luận kết quả

Nguyên nhân chính của sai số đường chạy dao là do đặc tính điều khiển tăng/giảm tốc của máy CNC, trong đó gia tốc bị giới hạn bởi mô-men xoắn cực đại của động cơ servo. Mô hình dự đoán vận tốc tiến dao đã thành công trong việc mô phỏng quá trình này bằng cách sử dụng các thông số kỹ thuật của bộ điều khiển FANUC, phù hợp với các nghiên cứu trước đây nhưng có cải tiến khi tích hợp chức năng AI.

So sánh với các nghiên cứu trước, phương pháp dự đoán và bù trừ sai số trong luận văn này đơn giản hơn nhưng vẫn đảm bảo độ chính xác cao, đồng thời cung cấp giải pháp thực tiễn để cải thiện chất lượng gia công. Kết quả có thể được trình bày qua biểu đồ so sánh vận tốc tiến dao dự đoán và thực nghiệm, cũng như bảng tổng hợp sai số biên dạng trước và sau khi bù trừ.

Ý nghĩa của nghiên cứu là giúp các nhà sản xuất và kỹ sư gia công CNC có công cụ dự đoán và điều chỉnh đường chạy dao, từ đó nâng cao chất lượng sản phẩm, giảm phế phẩm và tối ưu hóa quy trình sản xuất.

Đề xuất và khuyến nghị

1. Áp dụng mô hình dự đoán vận tốc tiến dao trong lập trình CNC: Các doanh nghiệp nên tích hợp mô hình dự đoán này vào phần mềm CAM để tự động điều chỉnh đường chạy dao, giảm sai số gia công. Thời gian triển khai dự kiến trong vòng 6 tháng, do bộ phận kỹ thuật phần mềm thực hiện.

2. Sử dụng chức năng kiểm soát đường biên dạng độ chính xác cao (AI): Khuyến nghị các nhà máy CNC nâng cấp hoặc sử dụng các bộ điều khiển có tích hợp chức năng AI để cải thiện độ chính xác gia công, đặc biệt với các chi tiết phức tạp. Chủ thể thực hiện là bộ phận bảo trì và đầu tư công nghệ, trong vòng 12 tháng.

3. Đào tạo kỹ thuật viên và lập trình viên CNC về mô hình dự đoán và bù trừ sai số: Tổ chức các khóa đào tạo chuyên sâu nhằm nâng cao năng lực vận hành và lập trình CNC chính xác hơn. Thời gian đào tạo kéo dài 3 tháng, do phòng đào tạo kỹ thuật đảm nhiệm.

4. Phát triển phần mềm hỗ trợ bù trừ sai số tự động: Đề xuất nghiên cứu và phát triển phần mềm tích hợp mô hình dự đoán và thuật toán bù trừ sai số để tự động hiệu chỉnh đường chạy dao trong quá trình gia công. Dự kiến hoàn thành trong 1 năm, phối hợp giữa viện nghiên cứu và doanh nghiệp.

Đối tượng nên tham khảo luận văn

1. Kỹ sư lập trình và vận hành máy CNC: Luận văn cung cấp kiến thức chuyên sâu về mô hình dự đoán vận tốc tiến dao và phương pháp bù trừ sai số, giúp họ nâng cao hiệu quả lập trình và vận hành máy.

2. Nhà quản lý sản xuất trong ngành cơ khí chính xác: Thông tin về cải thiện độ chính xác gia công và ứng dụng công nghệ AI trong điều khiển CNC giúp họ đưa ra quyết định đầu tư và nâng cấp thiết bị phù hợp.

3. Nhà nghiên cứu và phát triển công nghệ gia công: Luận văn là tài liệu tham khảo quý giá cho các nghiên cứu tiếp theo về mô hình hóa quá trình gia công và phát triển các thuật toán điều khiển tiên tiến.

4. Sinh viên và học viên cao học chuyên ngành kỹ thuật cơ khí: Cung cấp kiến thức thực tiễn và lý thuyết về công nghệ CNC, mô hình hóa và phân tích dữ liệu thực nghiệm, hỗ trợ học tập và nghiên cứu chuyên sâu.

Câu hỏi thường gặp

1. Tại sao cần dự đoán đường chạy dao thực tế trong gia công CNC?
   Dự đoán đường chạy dao thực tế giúp xác định sai số giữa đường chạy dao lập trình và thực tế do đặc tính tăng/giảm tốc và biến dạng dao, từ đó có thể bù trừ sai số để nâng cao độ chính xác gia công.

2. Mô hình dự đoán vận tốc tiến dao dựa trên những thông số nào?
   Mô hình sử dụng các thông số kỹ thuật của bộ điều khiển FANUC như 1660 (tốc độ tăng tốc tối đa), 1783 (chênh lệch tốc độ tối đa), 1772 (thời gian thay đổi gia tốc), 1769 (hằng số thời gian tăng/giảm tốc), và 1622 (thời gian tăng/giảm tốc trong quá trình cắt).

3. Chức năng AI trong điều khiển CNC có tác dụng gì?
   Chức năng AI giúp điều chỉnh tăng/giảm tốc và hiệu chỉnh đường chạy dao tự động, giảm sai số biên dạng và nâng cao độ chính xác gia công, đặc biệt hiệu quả với các chi tiết có biên dạng phức tạp.

4. Phương pháp bù trừ sai số góc rẽ được thực hiện như thế nào?
   Phương pháp này dựa trên mô hình dự đoán vận tốc tiến dao và đường chạy dao thực tế để tính toán và điều chỉnh lại đường chạy dao tại các điểm góc rẽ, giảm sai số biên dạng đáng kể.

5. Làm thế nào để áp dụng kết quả nghiên cứu vào sản xuất thực tế?
   Kết quả có thể được tích hợp vào phần mềm CAM hoặc hệ thống điều khiển CNC để tự động điều chỉnh đường chạy dao, đồng thời đào tạo kỹ thuật viên vận hành và lập trình để sử dụng hiệu quả mô hình và phương pháp bù trừ sai số.

Kết luận

• Đã xây dựng thành công mô hình dự đoán vận tốc tiến dao thực tế dựa trên đặc tính điều khiển tăng/giảm tốc của máy CNC FANUC F31iB, với sai số dưới 5%.
• Đã dự đoán và xác định được sai số đường chạy dao thực tế so với đường chạy dao lập trình, đặc biệt tại các điểm góc chuyển hướng.
• Phương pháp bù trừ sai số góc rẽ được đề xuất đã cải thiện độ chính xác gia công lên đến 70%, giảm sai số biên dạng đáng kể.
• Chức năng AI trong điều khiển CNC góp phần nâng cao độ chính xác và giảm sai số gia công.
• Tiếp theo, cần phát triển phần mềm hỗ trợ tự động bù trừ sai số và mở rộng nghiên cứu cho điều khiển đa trục phức tạp hơn.

Các nhà nghiên cứu và doanh nghiệp trong lĩnh vực gia công CNC nên áp dụng và phát triển tiếp các phương pháp dự đoán và bù trừ sai số để nâng cao chất lượng sản phẩm và hiệu quả sản xuất.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU TỔNG QUAN 1. Giới thiệu chung: Công nghệ gia công bằng máy điều khiển số (CNC) 1. Giới thiệu chung về gia công bằng máy điều khiển số (CNC) Công nghệ CNC (viết tắt của Computerized Numerical Control) là việc ứng dụng máy tính và các phần mềm máy tính vào việc điều khiển máy móc cơ khí. Việc này giúp tăng độ chính xác và rút ngắn thời gian hoàn thành công việc.

Công nghệ CNC được sử dụng phổ biến trong công nghiệp hiện đại để gia công cơ khí, tạo hình chi tiết máy, bộ phận máy móc, thiết bị. Công nghệ CNC giúp cho quá trình gia công cơ khí trở nên dễ dàng hơn và đạt được độ chính xác cao hơn so với các phương pháp gia công truyền thống. Máy gia công CNC (Computer Numerical Control) đã chơi một vai trò quan trọng trong lịch sử công nghiệp gia công và sản xuất. Dưới đây là một cái nhìn tổng quan về lịch sử của máy gia công CNC [4]: - Thập kỷ 1940: Máy gia công CNC bắt đầu phát triển vào những năm 1940.

Parsons và Frank L. Stulen, hai kỹ sư của Hải quân Hoa Kỳ, được coi là người đi đầu trong việc phát triển công nghệ CNC. Họ đã tạo ra máy gia công chạy bằng hệ thống điều khiển các động cơ điện tử. - Thập kỷ 1950: Công nghệ CNC được phát triển và ứng dụng rộng rãi trong ngành công nghiệp hàng không và quốc phòng.

Các máy gia công CNC đầu tiên được sử dụng để gia công các chi tiết phức tạp trong sản xuất máy bay và tên lửa. - Thập kỷ 1960: Máy gia công CNC trở nên phổ biến trong ngành công nghiệp gia công kim loại và chế tạo máy. Các công ty sản xuất máy gia công CNC như Kearney & Trecker, Cincinnati Milacron và Deckel đã phát triển và bán hàng loạt các máy gia công CNC. - Thập kỷ 1970: Công nghệ CNC tiếp tục phát triển với sự xuất hiện của máy tính cá nhân.

Sự kết hợp giữa máy tính và công nghệ CNC đã mang lại khả năng lập trình linh hoạt hơn và tăng tính tự động hóa trong quá trình gia công. - Thập kỷ 1980: Công nghệ CNC trở nên phổ biến hơn và được tích hợp vào nhiều loại máy gia công khác nhau như máy tiện CNC, máy phay CNC và máy mài CNC. Các công ty như Mazak, Haas Automation và Fanuc trở thành các nhà sản xuất hàng đầu của các máy gia công CNC. - Thập kỷ 1990-2000: Công nghệ CNC tiếp tục phát triển và đạt độ chính xác và độ tin cậy cao hơn.

Sự phổ biến của máy tính và mạng máy tính đã mang lại khả năng kết nối và quản lý các máy gia công CNC từ xa. - Hiện tại: Máy gia công CNC ngày nay đã trở thành công cụ quan trọng trong nhiều ngành công nghiệp, bao gồm chế tạo máy, ô tô, hàng không, y tế và điện tử. Công nghệ ti 1 HVTH: Nguyễn Hoàng Quang Huy GVHD: PGS. Trần Thiên Phúc ThS.

Thân Trọng Khánh Đạt - Hiện tại và tương lai: Công nghệ CNC tiếp tục phát triển với các cải tiến vượt bậc như hệ thống điều khiển thông minh, tích hợp trí tuệ nhân tạo và khả năng kết nối mạng. Các máy gia công CNC ngày nay có khả năng gia công chính xác, tốc độ cao và linh hoạt trong việc sản xuất các chi tiết phức tạp. Ngoài ra, tích hợp các công nghệ như tự động hóa, robot hợp tác và hệ thống quản lý dữ liệu cũng đang dần trở thành xu hướng trong lĩnh vực gia công CNC. Trên thực tế, công nghệ CNC cũng đang tiếp tục phát triển trong các lĩnh vực khác như in 3D, gia công gỗ, gia công sợi carbon, và các vật liệu mới.

Sự phổ biến và tiếp tục phát triển của máy gia công CNC đóng vai trò quan trọng trong việc nâng cao năng suất, chất lượng và độ chính xác của quá trình sản xuất, đồng thời giảm thời gian và công sức lao động. Phân loại công nghệ CNC: Có nhiều loại máy trên thị trường ngày nay và có khá nhiều tiêu chí phân loại máy. Tùy theo từng mục đích sử dụng mà chúng ta có thể phân loại theo một vài phương pháp sau [5]: - Phân loại theo phương pháp truyền động. Bao gồm truyền động bằng điện lực, truyền động bằng thủy lực và truyền động bằng cách nén khí.

- Phân loại theo phương pháp điều khiển gồm: điều khiển theo điểm, điều khiển theo đoạn và điều khiển theo đường cắt lớp ( điều khiển theo đường cắt thường là những máy 2D, 3D, 2D1/2 hoặc 4D 5D). - Phân loại theo phương pháp thay dao (spindle): thay dao bằng tay, thay dao tự động ( giống máy rơ-vôn-ve) và sử dụng trống mang dao hay băng tải dao. - Phân loại theo kích thước của phôi vật liệu được sử dụng để gia công (khổ của phôi) - Phân loại theo kích thước hoặc trọng lượng của máy CNC - Phân loại theo trục có trên máy: là 2,3 hoặc máy 4 trục (XYZA) - Phân loại theo hệ điều hành được tích hợp sử dụng trên máy: hệ điều hành hay được sử dụng là Fanuc, EMCO, Fagor, Siemens… - Phân loại theo các chức năng hoạt động của máy ví dụ như: khoan, gọt, mài, đột dập… Trên đây là các cách phân loại của máy. Tuy nhiên, để cụ thể hơn chúng ta thường sử dụng 2 cách phân loại dưới đây: Phân loại theo các loại máy CNC: - Ở các loại máy gia công CNC cũng có các chức năng và mục đích sử dụng như của các công cụ truyền thống.

Máy CNC theo loại máy sẽ bao gồm những máy như: máy khoan, máy tiện, máy phay, máy ép và nhiều máy CNC khác dùng để thay thế những công việc gia công truyền thống… 2 HVTH: Nguyễn Hoàng Quang Huy GVHD: PGS. Trần Thiên Phúc ThS. Thân Trọng Khánh Đạt Phân loại theo các loại máy hệ điều khiển - Các máy sử dụng máy tính lập trình để hoạt dộng theo nguyên lý điểm tới điểm: máy khoét, máy khoan, máy hàn điểm, máy đột, máy dập … - Các máy sử dụng máy tính để tạo các đường chạy theo ý muốn: đó là các máy trong quá trình làm việc có khả năng dịch chuyển theo các trục khác nhau liên tục theo thiết kế của nhân viên thiết kế - Các máy điều khiển nhiều lớp: máy 2D, Máy 2D1/2, máy 3D, máy 4D và máy 5D Công dụng của máy CNC - Để thích ứng với nhu cầu ngày càng cao của thị trường. Các máy CNC vẫn liên tục được cải thiện về khả năng tính toán, tốc độ xử lý, tính tiện lợi sao cho tốt nhất.

- Hệ thống của các máy CNC được chế tạo với khả năng xử lý liên tục mọi công việc và mục đích khác nhau. - Việc kết nối lắp đặt máy tính với máy sản xuất tạo ra một cụm máy hoàn chỉnh CNC. Giúp cho khả năng ứng dụng của máy cao hơn kể cả với các doạnh nghiệp sản xuất nhỏ lẻ, không có bộ phận thiết kế lập trình riêng mà vẫn có thể thiết kế qua máy tính điều khiển của máy CNC. - Màn hình điều khiển của máy gia công CNC cũng được tối ưu hoá một cách tốt nhất.

Từ màn đen trắng phím cơ nay đã có màn hình cảm ứng màu sắc với độ phân giải cao. Tất cả thông số từ biên dạng, chuyển động đường chạy, tỷ lệ, kích thước thông số của chi tiết máy cũng như sản phẩm đều được hiển thị. - Hệ thống còn có khả năng báo động và dừng chạy khi máy gặp trục trặc về nguyên vật liệu cũng như kỹ thuật. Để người trực tiếp điều khiển có thể can thiệp kịp thời và nhanh nhất tránh xảy ra sai hỏng và trục trặc đáng tiếc.

Giới thiệu về tính năng kiểm soát đường chạy dao có độ chính xác cao của máy CNC: Tính năng kiểm soát đường chạy dao có độ chính xác cao trong công nghệ gia công điều khiển số CNC (Computer Numerical Control) là một trong những yếu tố quan trọng nhất trong quá trình gia công chính xác và hiệu quả. Đây là tính năng cho phép máy CNC điều khiển động cơ và đường chạy dao của công cụ cắt để thực hiện các phép gia công theo một lịch trình và một đường chạy xác định. Tính năng này sử dụng các thuật toán và phương pháp điều khiển phức tạp để đảm bảo độ chính xác cao trong quá trình gia công. Các thông số và tham số được định cấu hình trước, bao gồm tốc độ dao, tốc độ cắt, tốc độ chạy dao, độ sâu cắt và các thông số khác, được gửi tới máy CNC thông qua giao thức truyền thông.

Máy CNC sẽ sử dụng các biến đổi và tính toán để điều chỉnh chính xác động cơ và đường chạy dao, đồng thời sử dụng các cảm biến và hệ thống phản hồi để giám sát quá trình gia 3 HVTH: Nguyễn Hoàng Quang Huy GVHD: PGS. Trần Thiên Phúc ThS. Thân Trọng Khánh Đạt công. Từ đó, nó sẽ điều chỉnh và điều khiển các thông số để đảm bảo độ chính xác và độ ổn định cao của quá trình gia công.

Tính năng kiểm soát đường chạy dao có độ chính xác cao trong công nghệ gia công điều khiển số CNC mang lại nhiều lợi ích cho quá trình gia công [9], bao gồm: - Độ chính xác cao: Tính năng này cho phép máy CNC điều khiển đường chạy dao với độ chính xác cao, đảm bảo rằng các phép gia công được thực hiện theo đúng thiết kế và độ chính xác yêu cầu. - Hiệu suất gia công tăng cao: Việc kiểm soát chính xác đường chạy dao giúp tối ưu hóa thời gian gia công và giảm thiểu sự mài mòn của công cụ cắt, từ đó tăng hiệu suất sản xuất. - Giảm sai số: Tính năng này giúp giảm thiểu sai số trong quá trình gia công, đảm bảo tính đồng nhất và chính xác của các bộ phận sản phẩm. - Đa dạng hóa gia công: Với tính năng kiểm soát đường chạy dao chính xác, máy CNC có khả năng thực hiện các phép gia công phức tạp và đa dạng, bao gồm gia công chi tiết phức tạp, gia công 5 trục và gia công theo các quỹ đạo phức tạp.

Máy CNC Fanuc F31iB là một hệ thống điều khiển số được sản xuất bởi Fanuc Corporation, một trong những nhà sản xuất hàng đầu về công nghệ CNC. Các đặc điểm và tính năng chính của máy CNC Fanuc F31iB [10], bao gồm: - Kiểu điều khiển: F31iB là một hệ thống điều khiển CNC của Fanuc dành cho máy phay. Nó cung cấp các chức năng điều khiển chính xác và linh hoạt cho quá trình gia công phay. - Độ chính xác và độ tin cậy: Máy CNC Fanuc F31iB được thiết kế để đạt độ chính xác cao và độ tin cậy trong quá trình gia công.
