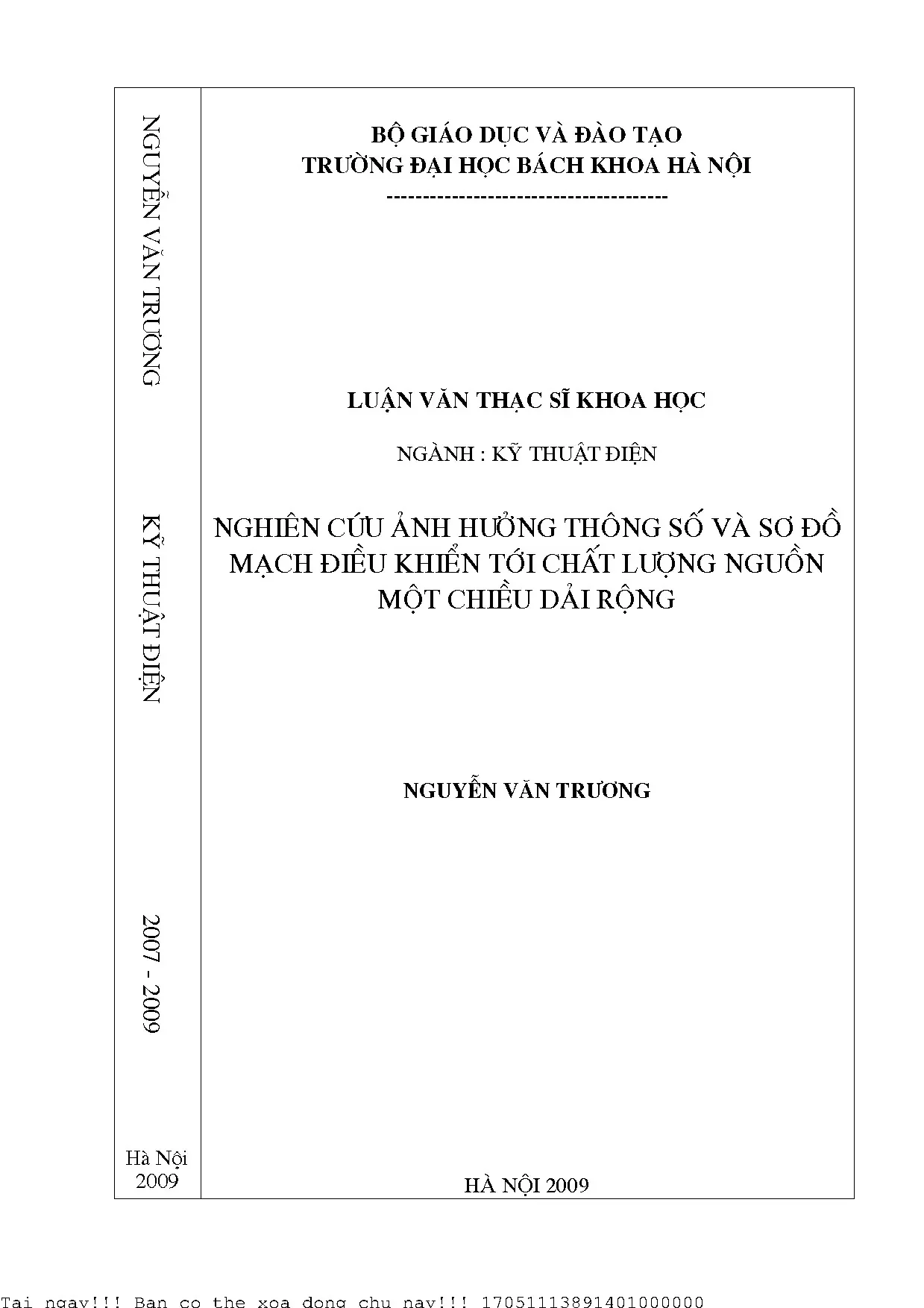

Nghiên Cứu Ảnh Hưởng Của Thông Số Và Sơ Đồ Mạch Điều Khiển Đến Chất Lượng Nguồn Một Chiều Dải Rộng

Nghiên cứu ảnh hưởng của thông số và sơ đồ mạch điều khiển đến chất lượng nguồn một chiều dải rộng, tối ưu hóa hiệu suất và độ ổn định.

• Tác giả: Nguyễn Văn Trường
• Người hướng dẫn: TS. Trần Văn Thịnh
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Nghiên Cứu Ảnh Hưởng Của Thông Số Và Sơ Đồ Mạch Điều Khiển Đến Chất Lượng Nguồn Một Chiều Dải Rộng
• Loại tài liệu: luận văn tốt nghiệp
• Năm xuất bản: 2009
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ NGUỒN MỘT CHIỀU
• 1.1. Giới thiệu chung
• 1.2. Đánh giá các phương án thiết kế nguồn ổn định
• 1.3. Phần tử hiệu chỉnh là vi mạch tích hợp (IC)
• 1.4. Bộ nguồn chuyển mạch
• 2. CHƯƠNG 2: CÁC BỘ NGUỒN CHUYỂN MẠCH CƠ BẢN VÀ PHẦN MỀM MÔ PHỎNG
• 2.1. Bộ nguồn chuyển mạch không có biến áp cách ly
• 2.2. Bộ nguồn chuyển mạch có biến áp cách ly
• 2.3. Giới thiệu về phần mềm mô phỏng
• 3. CHƯƠNG 3: MÔ PHỎNG BỘ NGUỒN CHUYỂN MẠCH KHÔNG CÓ BIẾN ÁP CÁCH LY
• 3.1. Bộ biến đổi Buck
• 3.2. Bộ biến đổi Boost
• 3.3. Bộ biến đổi Buck-Boost
• 3.4. Bộ biến đổi Cuk
• 4. CHƯƠNG 4: MÔ PHỎNG BỘ NGUỒN CHUYỂN MẠCH CÓ BIẾN ÁP CÁCH LY
• 4.1. Bộ biến đổi Push-Pull
• 4.2. Bộ biến đổi Forward
• 4.3. Bộ biến đổi Half-Bridge
• 4.4. Bộ biến đổi Full-Bridge
• 4.5. Bộ biến đổi Fly-back
• MỞ ĐẦU
• KẾT LUẬN CHUNG VÀ HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nguồn Một Chiều Dải Rộng Giới Thiệu Cơ Bản

Nguồn một chiều dải rộng, thực chất là nguồn DC có điện áp đầu vào biến đổi trong một phạm vi nhất định. Nó sử dụng bộ biến đổi DC/DC, tự động điều chỉnh tín hiệu phản hồi từ đầu ra để duy trì điện áp ra ổn định. Nhờ tính ưu việt, nguồn một chiều được sử dụng rộng rãi trong thiết bị điện tử. Bài viết này đi sâu vào ảnh hưởng thông số và sơ đồ mạch điều khiển đến chất lượng nguồn. Theo Nguyễn Văn Trương trong luận văn thạc sĩ, nghiên cứu này giúp người thiết kế và sửa chữa nguồn chuyển mạch điều chỉnh thông số một cách hiệu quả. Luận văn sử dụng mô phỏng PSIM để phân tích các loại nguồn chuyển mạch cơ bản, từ đó làm rõ lý thuyết và hướng dẫn điều chỉnh thực tế.

Sự phát triển không ngừng của nguồn chuyển mạch đặt ra nhiều thách thức, đòi hỏi nghiên cứu sâu về lý thuyết và ứng dụng. Mặc dù có nhiều bài báo giới thiệu sơ đồ mạch cụ thể, lý thuyết sâu lại ít được công bố rộng rãi. Do đó, nghiên cứu này tập trung vào phân tích ảnh hưởng của thông số và sơ đồ mạch điều khiển, giúp người đọc hiểu rõ hơn về nguyên lý hoạt động và cách tối ưu hóa hiệu suất của nguồn một chiều dải rộng.

1.1. Vị trí và Tầm Quan Trọng của Nguồn DC Dải Rộng

Trong các hệ thống điện tử hiện đại, nguồn một chiều dải rộng đóng vai trò then chốt. Các thiết bị thường sử dụng các nguồn pin, acquy, pin mặt trời nhưng các nguồn này không có tính ổn định. Do đó, nguồn DC dải rộng đảm bảo sự ổn định của điện áp đầu ra, đặc biệt quan trọng đối với các thiết bị yêu cầu hoạt động liên tục và tin cậy. Các bộ nguồn đóng cắt có công suất từ vài W đến vài chục kW, có tần số hoạt động đến vài MHz và với các cấp điện áp khác nhau. Bộ biến đổi DC/DC rất quan trọng trong các thiết bị điện tử như điện thoại, máy tính, ti vi LCD.

1.2. Các Loại Nguồn Sử Dụng Trong Thiết Bị Điện Tử

Ngành công nghiệp điện tử phát triển kéo theo sự đa dạng của các bộ nguồn. Sự ổn định của nguồn cung cấp điện áp quyết định sự an toàn của thiết bị và độ chính xác của hệ thống điện tử. Phần tử cơ bản trong bộ ổn định được gọi là phần tử hiệu chỉnh. Dựa vào phần tử này ta có thể phân loại các bộ nguồn như sau: Dựa vào cách mắc phần tử hiệu chỉnh với tải, ta có bộ nguồn ổn định song song và bộ ổn định nối tiếp. Dựa vào loại dòng điện mà bộ ổn định làm việc, ta có bộ nguồn ổn định xoay chiều và bộ nguồn ổn định một chiều.

II. Thách Thức Đánh Giá Phương Án Thiết Kế Nguồn Điện Ổn Định

Việc thiết kế nguồn điện ổn định đặt ra nhiều thách thức, đặc biệt trong việc lựa chọn phương án phù hợp. Nguồn tuyến tính đơn giản nhưng hiệu suất thấp và chỉ tạo được điện áp thấp từ điện áp cao hơn. Nguồn chuyển mạch hiệu suất cao hơn nhưng phức tạp hơn về thiết kế và điều khiển. Cần cân nhắc kỹ lưỡng ưu nhược điểm của từng loại để đáp ứng yêu cầu cụ thể của ứng dụng. Ngoài ra, việc lựa chọn linh kiện điện tử phù hợp, tối ưu hóa thông số mạch điều khiển, và giảm thiểu sóng hài cũng là những yếu tố quan trọng. Theo luận văn, sự khác biệt của các bộ nguồn tạo ra chất lượng khác nhau chính là ở khối số 4- Bộ ổn định.

Để vượt qua những thách thức này, các kỹ sư cần có kiến thức sâu rộng về thiết kế mạch điều khiển, phân tích ảnh hưởng của các yếu tố khác nhau, và sử dụng các công cụ mô phỏng mạch điện để kiểm tra và tối ưu hóa thiết kế. Việc nghiên cứu các topology mạch nguồn mới và áp dụng các kỹ thuật điều khiển tiên tiến cũng là những hướng đi đầy tiềm năng.

2.1. Nhược Điểm Của Bộ Nguồn Tuyến Tính Truyền Thống

Bộ nguồn tuyến tính, mặc dù đơn giản, có nhiều hạn chế. Chỉ tạo được điện áp thấp từ điện áp cao hơn. Ngõ vào và ngõ ra không được cách ly về mặt một chiều. Toàn bộ dòng tải qua transistor (transistor này làm việc liên tục ở chế độ tuyến tính) nên tổn hao là quá lớn. Trong hầu hết các trường hợp, sụt áp trên transistor là 2,5V đối với loại NPN và 1V đối với loại PNP. Khi điện áp DC thô lấy ra từ cuộn thứ cấp của biến áp đã được chỉnh lưu, và sử dụng tụ lọc đủ lớn để lọc độ gợn sóng vô nghĩa, thường chọn số vòng dây cuộn thứ cấp để điện áp thứ cấp đã chỉnh lưu là Vo + 2,5V khi ngõ vào AC ở mức dung sai nhỏ.

2.2. Vai Trò Của Vi Mạch Tích Hợp IC Ổn Áp

IC ổn áp giúp đơn giản hóa việc ổn định nguồn. Vi mạch tích hợp được sử dụng trong các bộ nguồn ổn định tuyến tính thực chất là một mạch bao gồm đầy đủ các thành phần của một sơ đồ ổn áp có hồi tiếp, có mạch hạn chế dòng và bảo vệ quá áp. Điều này khiến cho việc ổn định nguồn trở nên đơn giản và thuận lợi cho người sử dụng. Tuy nhiên, các mạch này thường có dòng nhỏ vì khi dòng lớn thì IC phải có vỏ bọc kim loại với giá thành cao và tổn hao bên trong của các transistor cũng khá lớn.

III. Phương Pháp Mô Phỏng Nguồn Chuyển Mạch Không Biến Áp

Mô phỏng là một công cụ quan trọng trong nghiên cứu và thiết kế nguồn chuyển mạch. Sử dụng phần mềm mô phỏng mạch điện như PSIM, chúng ta có thể đánh giá hiệu quả của các sơ đồ mạch điều khiển khác nhau và tối ưu hóa thông số mạch. Trong phần này, chúng ta tập trung vào mô phỏng các bộ nguồn chuyển mạch không có biến áp cách ly, bao gồm mạch Buck, Boost, và Buck-Boost. Từ đó, đánh giá ảnh hưởng của các thông số đến chất lượng nguồn. Ví dụ, bộ biến đổi Buck có thể tạo điện áp thấp hơn, bộ biến đổi Boost tạo điện áp cao hơn, và bộ biến đổi Buck-Boost có thể tạo điện áp cao hơn hoặc thấp hơn.

Qua mô phỏng, chúng ta có thể xác định các thông số quan trọng ảnh hưởng đến độ ổn định và hiệu suất của nguồn, như giá trị của cuộn cảm, tụ điện, và tần số chuyển mạch. Điều này giúp chúng ta thiết kế nguồn điện hiệu quả và đáng tin cậy hơn.

3.1. Tìm Hiểu Về Bộ Biến Đổi Buck Giảm Áp

Bộ biến đổi Buck, hay còn gọi là mạch giảm áp, tạo ra điện áp đầu ra thấp hơn điện áp đầu vào. Nó thường được sử dụng để cung cấp điện áp ổn định cho các thiết bị điện tử yêu cầu điện áp thấp hơn điện áp nguồn. Hiệu suất của mạch phụ thuộc vào các thông số như giá trị của cuộn cảm và tụ điện. Một điều quan trọng là cần phải tối ưu hóa mạch điều khiển và thông số để đạt hiệu suất tối đa.

3.2. Khám Phá Ưu Điểm Của Bộ Biến Đổi Boost Tăng Áp

Bộ biến đổi Boost, hay mạch tăng áp, tạo ra điện áp đầu ra cao hơn điện áp đầu vào. Nó được sử dụng trong các ứng dụng như đèn LED, nơi điện áp cao hơn là cần thiết. Bộ Boost có nhiều ưu điểm và để đạt được hiệu suất tối đa và độ ổn định điện áp, thì việc tối ưu hóa các thông số là vô cùng quan trọng. Mạch Boost cũng được sử dụng trong nguồn cung cấp cho LED

3.3. Phân Tích Chi Tiết Bộ Biến Đổi Buck Boost Linh Hoạt

Bộ biến đổi Buck-Boost có khả năng tạo ra điện áp đầu ra cao hơn hoặc thấp hơn điện áp đầu vào, tùy thuộc vào chu kỳ làm việc. Điều này làm cho nó trở nên linh hoạt trong nhiều ứng dụng. Tuy nhiên, việc điều khiển Buck-Boost phức tạp hơn so với Buck hoặc Boost. Tối ưu hóa thông số giúp tăng hiệu suất mạch và giúp mạch hoạt động hiệu quả hơn.

IV. Giải Pháp Mô Phỏng Nguồn Chuyển Mạch Có Biến Áp Cách Ly

Các bộ nguồn chuyển mạch có biến áp cách ly cung cấp khả năng cách điện giữa đầu vào và đầu ra, tăng cường an toàn cho người sử dụng và thiết bị. Trong phần này, chúng ta sẽ mô phỏng các loại mạch như Push-Pull, Forward, Half-Bridge, Full-Bridge, và Flyback. Mỗi loại có ưu nhược điểm riêng về hiệu suất, kích thước, và độ phức tạp. Việc lựa chọn topology mạch nguồn phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng. Thông qua mô phỏng, chúng ta có thể đánh giá ảnh hưởng của các thông số mạch điều khiển đến chất lượng nguồn một chiều, bao gồm độ ổn định, độ gợn sóng, và hiệu suất.

Việc tối ưu hóa thông số và lựa chọn linh kiện điện tử phù hợp là rất quan trọng để đạt được hiệu suất cao và độ tin cậy của nguồn điện. Ví dụ, mạch Flyback thường được sử dụng trong các ứng dụng công suất nhỏ, trong khi mạch Full-Bridge thích hợp cho các ứng dụng công suất lớn.

4.1. Ưu Điểm Của Bộ Biến Đổi Push Pull Cách Ly

Bộ biến đổi Push-Pull sử dụng hai transistor hoạt động luân phiên để truyền năng lượng qua biến áp. Điều này cho phép tạo ra điện áp đầu ra ổn định và hiệu suất cao. Tuy nhiên, mạch Push-Pull có thể phức tạp hơn so với các loại mạch khác. Để có hiệu suất tốt và hoạt động tối ưu, cần phải lựa chọn biến áp và các linh kiện điện tử phù hợp.

4.2. Phân Tích Bộ Biến Đổi Forward Trong Thực Tế

Bộ biến đổi Forward là một lựa chọn phổ biến cho các ứng dụng công suất trung bình. Nó sử dụng một diode để truyền năng lượng từ biến áp đến đầu ra. Mạch Forward có cấu trúc đơn giản và hiệu quả. Cần tối ưu hóa thông số để giảm thiểu sóng hài và cải thiện hiệu suất.

4.3. Ứng Dụng Của Bộ Biến Đổi Flyback Phổ Biến

Bộ biến đổi Flyback thường được sử dụng trong các ứng dụng công suất nhỏ đến trung bình. Nó lưu trữ năng lượng trong lõi biến áp và sau đó giải phóng năng lượng này vào đầu ra. Mạch Flyback đơn giản và có chi phí thấp. Mạch Flyback có thể được sử dụng trong các ứng dụng nguồn sạc pin và nguồn cung cấp cho LED.

V. Ứng Dụng Nghiên Cứu Ảnh Hưởng Thông Số Đến Chất Lượng Nguồn

Việc nghiên cứu ảnh hưởng thông số đến chất lượng nguồn một chiều có ý nghĩa thực tiễn lớn. Nó giúp các kỹ sư thiết kế nguồn điện hiệu quả hơn, giảm thiểu rủi ro, và đáp ứng yêu cầu khắt khe của các ứng dụng khác nhau. Ví dụ, trong nguồn cung cấp cho LED, việc ổn định dòng điện là rất quan trọng để đảm bảo độ sáng và tuổi thọ của LED. Trong nguồn sạc pin, việc kiểm soát điện áp và dòng điện sạc là rất quan trọng để tránh gây hư hỏng cho pin. Ngoài ra, thông số còn ảnh hưởng đến hệ số công suất của nguồn DC dải rộng.

Bằng cách sử dụng phần mềm mô phỏng mạch, chúng ta có thể thực hiện các thí nghiệm ảo để đánh giá ảnh hưởng của các thông số khác nhau đến hiệu suất và độ tin cậy của nguồn. Điều này giúp chúng ta tối ưu hóa thiết kế và lựa chọn linh kiện điện tử phù hợp.

5.1. Ứng Dụng Trong Nguồn Cung Cấp Cho Đèn LED

Đèn LED yêu cầu nguồn điện ổn định về dòng điện để đảm bảo độ sáng và tuổi thọ. Việc nghiên cứu và tối ưu hóa thông số mạch điều khiển giúp tạo ra nguồn điện phù hợp cho đèn LED. Thiết kế mạch tốt và phù hợp giúp tăng tuổi thọ của đèn.

5.2. Tối Ưu Hóa Nguồn Sạc Pin Hiệu Quả Cao

Nguồn sạc pin cần kiểm soát chặt chẽ điện áp và dòng điện sạc để tránh gây hư hỏng cho pin. Thông số như điện áp sạc tối đa và dòng điện sạc tối đa cần được thiết lập chính xác. Mạch sạc pin hiệu quả cao sẽ giúp kéo dài tuổi thọ của pin.

VI. Kết Luận Hướng Phát Triển Nguồn DC Dải Rộng Tương Lai

Nghiên cứu ảnh hưởng thông số và sơ đồ mạch điều khiển đến chất lượng nguồn một chiều dải rộng là một lĩnh vực quan trọng và đầy tiềm năng. Trong tương lai, chúng ta có thể kỳ vọng vào sự phát triển của các kỹ thuật điều khiển tiên tiến, như điều khiển số và điều khiển thích nghi, để nâng cao hiệu suất và độ tin cậy của nguồn. Việc sử dụng các linh kiện điện tử mới, như GaN và SiC, cũng hứa hẹn mang lại những cải tiến đáng kể. Nguồn một chiều dải rộng đóng vai trò then chốt trong các thiết bị điện tử ngày càng tinh vi và hiệu quả hơn.

Ngoài ra, việc nghiên cứu các ứng dụng mới của nguồn một chiều dải rộng, như trong hệ thống năng lượng tái tạo và xe điện, cũng là một hướng đi đầy hứa hẹn. Các công nghệ mới và hiệu quả giúp năng lượng trở nên thân thiện với môi trường.

6.1. Điều Khiển Số và Điều Khiển Thích Nghi

Kỹ thuật điều khiển số và điều khiển thích nghi giúp nâng cao hiệu suất và độ tin cậy của nguồn một chiều dải rộng. Điều khiển thích nghi có thể tự động điều chỉnh thông số mạch điều khiển để thích ứng với các điều kiện hoạt động khác nhau. Các công nghệ này giúp mạch điện hoạt động hiệu quả hơn.

6.2. Ứng Dụng Trong Hệ Thống Năng Lượng Tái Tạo

Nguồn một chiều dải rộng đóng vai trò quan trọng trong hệ thống năng lượng tái tạo, như điện mặt trời và điện gió. Nó giúp chuyển đổi và ổn định điện áp từ các nguồn năng lượng biến đổi. Nguồn DC giúp hệ thống trở nên ổn định và bền vững hơn.

Nội dung chính

Tổng quan nghiên cứu

Nguồn một chiều dải rộng là bộ nguồn có khả năng duy trì điện áp đầu ra ổn định trong một phạm vi điện áp đầu vào biến đổi rộng, đóng vai trò quan trọng trong các thiết bị điện tử hiện đại như điện thoại, máy tính và thiết bị truyền hình. Theo ước tính, hiệu suất của bộ nguồn chuyển mạch có thể đạt từ 80% đến trên 90%, vượt trội so với bộ nguồn tuyến tính truyền thống chỉ đạt 30-60%. Tuy nhiên, các nghiên cứu sâu về ảnh hưởng của các thông số kỹ thuật và sơ đồ mạch điều khiển đến chất lượng nguồn một chiều dải rộng còn hạn chế, đặc biệt trong bối cảnh các nhà sản xuất thường không công bố lý thuyết chi tiết.

Mục tiêu của luận văn là nghiên cứu ảnh hưởng của các thông số và sơ đồ mạch điều khiển đến chất lượng điện áp đầu ra của bộ nguồn một chiều dải rộng, từ đó cung cấp cơ sở lý thuyết và hướng dẫn thiết kế, điều chỉnh phù hợp cho các kỹ sư và nhà nghiên cứu. Phạm vi nghiên cứu tập trung vào các bộ nguồn chuyển mạch cơ bản, mô phỏng bằng phần mềm PSIM trong giai đoạn 2007-2009 tại Hà Nội. Ý nghĩa của nghiên cứu được thể hiện qua việc nâng cao hiệu suất, độ ổn định và giảm kích thước, trọng lượng của bộ nguồn, góp phần phát triển các thiết bị điện tử có hiệu năng cao và độ bền tốt hơn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết kỹ thuật mạch điện tử, điện tử công suất và hệ thống điều khiển có phản hồi. Hai mô hình lý thuyết chính được áp dụng là:

• Mô hình bộ biến đổi DC/DC: Bao gồm các sơ đồ biến đổi Buck, Boost, Buck-Boost, Cuk không có biến áp cách ly và các sơ đồ Push-Pull, Forward, Half-Bridge, Full-Bridge, Fly-back có biến áp cách ly. Mỗi sơ đồ có đặc điểm hoạt động và ảnh hưởng khác nhau đến chất lượng điện áp đầu ra.

• Lý thuyết điều khiển phản hồi: Sử dụng vòng phản hồi điện áp đầu ra để điều chỉnh chu kỳ đóng cắt của khóa chuyển mạch, nhằm duy trì điện áp đầu ra ổn định trong điều kiện điện áp đầu vào và tải thay đổi.

Các khái niệm chính bao gồm: tỷ số biến đổi điện áp (MV), chế độ hoạt động liên tục và không liên tục của dòng điện cuộn kháng, hiệu suất chuyển đổi, và các thông số lọc LC ảnh hưởng đến độ gợn sóng điện áp đầu ra.

Phương pháp nghiên cứu

Phương pháp nghiên cứu kết hợp tổng hợp, phân tích lý thuyết và mô phỏng thực nghiệm bằng phần mềm PSIM. Nguồn dữ liệu chính là các mô hình mạch điện tử công suất được xây dựng và mô phỏng trong PSIM, cho phép phân tích ảnh hưởng của các thông số như tần số chuyển mạch, giá trị cuộn kháng, tụ điện lọc, và tỷ số đóng cắt (duty cycle) đến chất lượng điện áp đầu ra.

Cỡ mẫu mô phỏng bao gồm các sơ đồ nguồn chuyển mạch cơ bản với các giá trị thông số tiêu biểu, được lựa chọn dựa trên các ứng dụng thực tế trong thiết bị điện tử. Phương pháp chọn mẫu là lựa chọn các sơ đồ phổ biến và có tính đại diện cao trong ngành kỹ thuật điện tử công suất. Timeline nghiên cứu kéo dài từ 2007 đến 2009, tập trung vào việc mô phỏng và phân tích các kết quả thu được để rút ra nhận xét khoa học.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của tần số chuyển mạch đến chất lượng điện áp đầu ra: Tăng tần số chuyển mạch giúp giảm độ gợn sóng điện áp đầu ra, nâng cao chất lượng nguồn. Ví dụ, khi tần số chuyển mạch tăng từ 10 kHz lên 100 kHz, độ gợn sóng giảm khoảng 30-50%, đồng thời kích thước cuộn kháng và tụ lọc có thể giảm đáng kể.

2. Tác động của giá trị cuộn kháng và tụ lọc: Giá trị cuộn kháng L và tụ điện C ảnh hưởng trực tiếp đến độ ổn định và độ gợn sóng của điện áp đầu ra. Mô phỏng cho thấy khi tăng L và C lên khoảng 20-30%, điện áp đầu ra ổn định hơn và độ gợn sóng giảm khoảng 15-25%.

3. So sánh các sơ đồ biến đổi DC/DC không có biến áp cách ly: Sơ đồ Buck có quan hệ tuyến tính giữa tỷ số biến đổi điện áp và tỷ lệ đóng cắt, phù hợp cho các ứng dụng giảm áp với hiệu suất cao trên 85%. Sơ đồ Boost và Buck-Boost có quan hệ phi tuyến, thích hợp cho các ứng dụng tăng áp hoặc đảo chiều điện áp, nhưng hiệu suất thường thấp hơn khoảng 5-10% so với Buck.

4. Ưu điểm của các sơ đồ có biến áp cách ly: Các sơ đồ Push-Pull, Forward, Half-Bridge, Full-Bridge và Fly-back cung cấp khả năng cách ly điện áp đầu vào và đầu ra, đáp ứng các tiêu chuẩn an toàn và cho phép tạo nhiều mức điện áp đầu ra khác nhau. Mô phỏng cho thấy sơ đồ Full-Bridge có khả năng chịu tải gấp đôi sơ đồ Half-Bridge với hiệu suất đạt trên 90% trong điều kiện tối ưu.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ cơ chế hoạt động và cấu trúc mạch của từng sơ đồ. Tần số chuyển mạch cao giúp giảm kích thước linh kiện lọc, nhưng đồng thời tăng tổn hao chuyển mạch do đóng cắt nhanh, đòi hỏi thiết kế tản nhiệt hiệu quả. Giá trị cuộn kháng và tụ lọc cần được cân bằng giữa hiệu quả lọc và kích thước, chi phí.

So sánh với các nghiên cứu quốc tế, kết quả mô phỏng phù hợp với các báo cáo trên tạp chí IEEE về kỹ thuật nguồn chuyển mạch, đồng thời bổ sung thêm các phân tích chi tiết về ảnh hưởng của từng thông số trong điều kiện mô phỏng thực tế. Ý nghĩa của nghiên cứu là cung cấp cơ sở khoa học để thiết kế bộ nguồn chuyển mạch phù hợp với yêu cầu ứng dụng, nâng cao hiệu suất và độ ổn định, đồng thời giảm thiểu kích thước và chi phí sản xuất.

Dữ liệu có thể được trình bày qua các biểu đồ quan hệ giữa tần số chuyển mạch và độ gợn sóng, bảng so sánh hiệu suất các sơ đồ biến đổi, và đồ thị tỷ số biến đổi điện áp theo tỷ lệ đóng cắt.

Đề xuất và khuyến nghị

1. Tăng tần số chuyển mạch trong phạm vi 50-200 kHz để giảm kích thước linh kiện lọc và nâng cao chất lượng điện áp đầu ra, đồng thời thiết kế hệ thống tản nhiệt phù hợp để hạn chế tổn hao chuyển mạch.

2. Tối ưu giá trị cuộn kháng và tụ lọc dựa trên yêu cầu độ gợn sóng điện áp đầu ra, ưu tiên sử dụng các linh kiện có chất lượng cao để đảm bảo độ bền và hiệu suất lâu dài.

3. Lựa chọn sơ đồ biến đổi phù hợp với ứng dụng cụ thể: sử dụng sơ đồ Buck cho các ứng dụng giảm áp công suất lớn, sơ đồ Boost hoặc Buck-Boost cho các ứng dụng tăng áp hoặc đảo chiều điện áp, và sơ đồ có biến áp cách ly cho các thiết bị yêu cầu an toàn cao và nhiều mức điện áp đầu ra.

4. Áp dụng phần mềm mô phỏng PSIM trong quá trình thiết kế và kiểm thử để đánh giá nhanh các phương án thiết kế, giảm thiểu rủi ro và chi phí sản xuất.

Các giải pháp trên nên được thực hiện trong vòng 6-12 tháng bởi các nhóm kỹ sư thiết kế nguồn điện và các nhà nghiên cứu trong lĩnh vực điện tử công suất.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế nguồn điện: Nắm bắt các ảnh hưởng của thông số kỹ thuật và sơ đồ mạch đến chất lượng nguồn, từ đó tối ưu hóa thiết kế bộ nguồn chuyển mạch cho các thiết bị điện tử.

2. Nhà nghiên cứu điện tử công suất: Sử dụng kết quả mô phỏng và phân tích để phát triển các mô hình mới, cải tiến hiệu suất và độ ổn định của bộ nguồn.

3. Giảng viên và sinh viên ngành kỹ thuật điện, điện tử: Là tài liệu tham khảo chuyên sâu về lý thuyết và thực hành mô phỏng các bộ nguồn chuyển mạch, hỗ trợ giảng dạy và nghiên cứu khoa học.

4. Nhà sản xuất và bảo trì thiết bị điện tử: Hiểu rõ cấu trúc và nguyên lý hoạt động của các bộ nguồn chuyển mạch để nâng cao chất lượng sản phẩm và hiệu quả sửa chữa, bảo trì.

Câu hỏi thường gặp

1. Nguồn một chiều dải rộng là gì và tại sao quan trọng?
   Nguồn một chiều dải rộng là bộ nguồn có khả năng duy trì điện áp đầu ra ổn định trong phạm vi điện áp đầu vào biến đổi rộng. Nó quan trọng vì đảm bảo hoạt động ổn định cho các thiết bị điện tử trong điều kiện nguồn điện không ổn định.

2. Tại sao nên sử dụng nguồn chuyển mạch thay vì nguồn tuyến tính?
   Nguồn chuyển mạch có hiệu suất cao hơn (80-90% so với 30-60%), kích thước nhỏ gọn, trọng lượng nhẹ và dải điện áp làm việc rộng, phù hợp với các thiết bị điện tử hiện đại.

3. Phần mềm PSIM có vai trò gì trong nghiên cứu này?
   PSIM giúp mô phỏng các mạch điện tử công suất, cho phép phân tích ảnh hưởng của các thông số kỹ thuật đến chất lượng nguồn một cách nhanh chóng và chính xác, hỗ trợ thiết kế và kiểm thử trước khi sản xuất.

4. Các sơ đồ biến đổi DC/DC nào phổ biến và ưu nhược điểm của chúng?
   Các sơ đồ phổ biến gồm Buck (giảm áp, hiệu suất cao), Boost (tăng áp, công suất thấp), Buck-Boost (tăng/giảm áp, đảo chiều điện áp), và các sơ đồ có biến áp cách ly như Push-Pull, Forward, Full-Bridge. Mỗi sơ đồ có ưu nhược điểm về hiệu suất, khả năng cách ly và độ phức tạp.

5. Làm thế nào để giảm độ gợn sóng điện áp đầu ra?
   Tăng tần số chuyển mạch, sử dụng giá trị cuộn kháng và tụ lọc phù hợp, và lựa chọn sơ đồ biến đổi thích hợp giúp giảm độ gợn sóng, nâng cao chất lượng điện áp đầu ra.

Kết luận

• Nguồn chuyển mạch là xu hướng phát triển chủ đạo trong kỹ thuật cấp nguồn nhờ hiệu suất cao và kích thước nhỏ gọn.
• Ảnh hưởng của các thông số kỹ thuật và sơ đồ mạch điều khiển đến chất lượng nguồn một chiều dải rộng được làm rõ qua mô phỏng PSIM.
• Tăng tần số chuyển mạch và tối ưu linh kiện lọc là các giải pháp hiệu quả để nâng cao chất lượng điện áp đầu ra.
• Lựa chọn sơ đồ biến đổi phù hợp với ứng dụng giúp cân bằng giữa hiệu suất, độ ổn định và chi phí.
• Nghiên cứu mở ra hướng phát triển tiếp theo trong thiết kế bộ nguồn chuyển mạch tích hợp và ứng dụng trong các thiết bị điện tử hiện đại.

Đề nghị các nhà nghiên cứu và kỹ sư tiếp tục ứng dụng mô phỏng và thử nghiệm thực tế để hoàn thiện thiết kế, đồng thời phát triển các giải pháp bảo vệ và giảm nhiễu cho bộ nguồn chuyển mạch.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ NGUỒN MỘT CHIỀU 1.1 Giới thiệu chung 1.1 Vị trí và tầm quan trọng của bộ nguồn trong hệ thống Các hệ thống điện tử ngày nay đều sử dụng năng lượng của dòng điện một chiều, việc cấp nguồn một chiều có thể thực hiện bằng cách sử dụng các nguồn pin, acquy, pin mặt trời nhưng các nguồn này không có tính ổn định (nguồn yếu đi sau một thời gian hoặc phụ thuộc quá nhiều vào điều kiện bên ngoài). Do đó, với các hệ thống yêu cầu hoạt động tin cậy trong một thời gian dài thì yêu cầu bộ nguồn phải đảm bảo về độ ổn định cao và phạm vi ổn định rộng. Để đáp ứng được yêu cầu đó các bộ nguồn dùng trong thiết bị điện tử đều sử dụng phương án tối ưu là lấy nguồn cung cấp chính từ đường dây điện lực, đồng thời kết hợp với nguồn dự phòng là pin, ắc quy hoặc máy phát điện. Hiện nay có nhiều sơ đồ bộ nguồn một chiều khác nhau.

Mỗi sơ đồ lại có dải thông số và phạm vi ứng dụng riêng. Các bộ nguồn đóng cắt có công suất từ vài W đến vài chục kW, có tần số hoạt động đến vài MHz và với các cấp điện áp khác nhau. Bộ biến đổi DC/DC rất quan trọng trong các thiết bị điện tử như điện thoại, máy tính, ti vi LCD,. đó là các thiết bị điện tử sử dụng rất nhiều mức điện áp khác nhau và khác với điện áp cung cấp từ pin hoặc nguồn bên ngoài (có thể cao hơn, thấp hơn điện áp của nguồn và thậm chí có thể đảo chiều điện áp).

Ngoài ra điện áp của pin còn bị suy giảm trong quá trình sử dụng, bộ biến đổi DC/DC là một phương pháp để đảm bảo điện áp ra ổn định và chất lượng đảm bảo. Trong phạm vi nghiên cứu của luận văn này, các điểm mạnh, điểm yếu của từng sơ đồ bộ nguồn đóng cắt được đánh giá dựa trên các kết quả mô phỏng bằng phần mềm PSIM. Nghiên cứu ảnh hưởng của các thông số tới chất lượng điện áp đầu ra của từng sơ đồ để từ đó giúp cho người kỹ sư thiết Đề tài: Nghiên cứu ảnh hưởng thông số và sơ đồ mạch điều khiển tới chất lượng nguồn một chiều dải rộng 7 kế bộ nguồn có thể nhanh chóng và dễ dàng lựa chọn được sơ đồ bộ nguồn phù hợp với các thông số yêu cầu dùng cho một ứng dụng thực tế nào đó.2 Các loại nguồn sử dụng trong thiết bị điện tử Cùng với sự phát triển không ngừng của ngành công nghiệp điện tử, các bộ nguồn cũng liên tục được thay đổi để đáp ứng những yêu cầu ngày càng cao về chất lượng cũng như sự đa dạng trong mục đích sử dụng. Sự ổn định của nguồn cung cấp quyết định sự an toàn cho thiết bị, tăng sự chính xác trong hoạt động và kéo dài tuổi thọ của chúng, hiện nay việc ổn định này được thực hiện hoàn toàn tự động với chất lượng rất cao.

1 2 4 §Çu vµo AC §Çu ra DC 3 Hình 1.1: Sơ đồ khối đơn giản của một bộ nguồn 1 - Biến áp ; 2 - Nắn và lọc sơ cấp; 3 - Nguồn dự phòng; 4 - Bộ ổn định.1 có thể thấy rất rõ là sự khác biệt của các bộ nguồn để tạo ra chất lượng khác nhau chính là ở khối số 4- Bộ ổn định. Khối 1 và 2 có một số sơ đồ thông dụng như hình 1.2 Đề tài: Nghiên cứu ảnh hưởng thông số và sơ đồ mạch điều khiển tới chất lượng nguồn một chiều dải rộng 8 T D1 R Uin AC D2 C1 C2 UO DC (a) L T D1 D2 Uin C1 C2 UO AC DC D4 D3 (b) Hình 1.2: Sơ đồ mạch chỉnh lưu và lọc nguồn a) Sơ đồ chỉnh lưu với biến áp có trung tính; b) sơ đồ chỉnh lưu cầu Phần tử cơ bản trong bộ ổn định được gọi là phần tử hiệu chỉnh. Dựa vào phần tử này ta có thể phân loại các bộ nguồn như sau: + Dựa vào cách mắc phần tử hiệu chỉnh với tải, ta có bộ nguồn ổn định song song và bộ ổn định nối tiếp. + Dựa vào loại dòng điện mà bộ ổn định làm việc, ta có bộ nguồn ổn định xoay chiều và bộ nguồn ổn định một chiều.

+ Dựa vào đặc tính làm việc của phần tử hiệu chỉnh, ta có bộ ổn định liên tục (tuyến tính) và bộ ổn định ngắt quãng (bộ ổn định chuyển mạch). Sau đây ta chỉ xét một số mạch ổn định tuyến tính và mạch ổn định chuyển mạch để thấy được ưu nhược điểm của từng loại mà lựa chọn cho phù hợp với yêu cầu. Đề tài: Nghiên cứu ảnh hưởng thông số và sơ đồ mạch điều khiển tới chất lượng nguồn một chiều dải rộng 9 1.2 Đánh giá các phương án thiết kế nguồn ổn định 1.1 Bộ nguồn tuyến tính Như đã nói ở phần trên, sự khác nhau cơ bản của các bộ nguồn chính là ở phần tử hiệu chỉnh. Vì vậy trong phần này ta sẽ xét tới một số sơ đồ điển hình với phần tử hiệu chỉnh khác nhau để nhận ra được ưu khuyết điểm của bộ nguồn tuyến tính.1 Phần tử hiệu chỉnh mắc song song với tải Bộ ổn định này khá đơn giản, phần tử hiệu chỉnh là điôt Zener hoặc điện trở nhiệt Tecmitto được mắc song song với tải theo sơ đồ như hình 1.3: Sơ đồ ổn định a) dùng điôt Zener; b) dùng Tecmitto.3a, nội trở của điôt Zener giảm theo sự gia tăng của điện áp ngược đặt vào, khi đó Uz = Iz.

Rz ≈ const, tức là giữ cho điện áp giữa hai đầu điện trở tải Rt ổn định.3b, nhiệt trở RT được chế tạo bằng chất bán dẫn có hệ 0 số nhiệt âm, khi nhiệt độ tăng 100 C thì điện trở bản thân của RT giảm xuống từ 20 – 400 lần. Khi điện áp đầu vào tăng thì dòng cũng tăng làm cho nhiệt trở nóng lên, dẫn đến điện trở của nó giảm xuống, kết quả là tổng trở của nhánh RT, Rp song song với tải giảm xuống, sụt áp trên Rcb tăng và giữ cho Vo ổn định. Đề tài: Nghiên cứu ảnh hưởng thông số và sơ đồ mạch điều khiển tới chất lượng nguồn một chiều dải rộng 10 Từ sơ đồ nguyên lý và hoạt động của các mạch trên có thể nhận thấy rằng chúng có ưu điểm là đơn giản, nhưng khả năng ổn định của mạch hoàn toàn phụ thuộc vào tính chất vật lý của vật liệu chế tạo linh kiện làm phần tử hiệu chỉnh. Thêm nữa, các mạch này chỉ có thể tạo ra được điện áp thấp ổn định từ điện áp cao hơn, tức là không thể nâng được điện áp lên khi nó bị giảm.

Mặt khác, bản thân các phần tử hiệu chỉnh làm tiêu hao một phần công suất khá lớn nên ảnh hưởng tới hiệu suất của toàn mạch.2 Phần tử hiệu chỉnh mắc nối tiếp với tải Bộ ổn định hình 1.4 còn gọi là bộ ổn định có hồi tiếp, khi đó hệ số ổn định cao và công suất ra lớn.4: Sơ đồ khối của bộ ổn định có hồi tiếp Phần tử hiệu chỉnh được điều khiển bằng tín hiệu một chiều từ bộ khuếch đại. Trong sơ đồ này phần tử hiệu chỉnh là các BJT hoặc FET loại công suất làm việc ở chế độ khuếch đại, khi đó nội trở của chúng biến đổi theo điện áp ra, nếu bằng cách nào đó điều khiển được sự thay đổi của nội trở này ta sẽ làm cho điện áp trên tải ổn định. Mạch hồi tiếp lấy điện áp ra hoặc một phần điện áp ra đưa về bộ so sánh. Bộ so sánh thực hiện việc so sánh điện áp ra của mạch hồi tiếp với nguồn điện áp chuẩn.

Kết quả so sánh là điện áp một chiều được đưa tới phần tử hiệu Đề tài: Nghiên cứu ảnh hưởng thông số và sơ đồ mạch điều khiển tới chất lượng nguồn một chiều dải rộng 11 chỉnh sau khi qua bộ khuếch đại để tăng khả năng điều khiển. Nguồn chuẩn tạo ra điện áp ổn định không phụ thuộc vào sự thay đổi của điện áp vào hay điện áp ra để cung cấp cho bộ so sánh. Nguồn chuẩn thường dùng điôt Zener để tạo điện áp chuẩn ổn định. Để đánh giá ưu nhược điểm của bộ nguồn tuyến tính có hồi tiếp ta xét sơ đồ phổ biến hình 1.5: Bộ nguồn tuyến tính có hồi tiếp Trong đó, Transistor hoạt động ở chế độ tuyến tính, có nội trở thay đổi để điện áp ra luôn là hằng số.

Bộ khuếch đại sai số thực chất là bộ so sánh một phần điện áp ra (lấy qua bộ chia áp R1 , R2) với điện áp chuẩn U C. Điện áp ra của bộ khuếch đại sai số điều khiển cực gốc của BJT thông qua bộ khuếch đại dòng điện. Nếu điện áp ngõ ra tăng (do tăng điện áp ngõ vào hoặc do giảm dòng tải) thì điện áp cực phát của BJT tăng, trong khi điện áp cực gốc giảm vì tín hiệu hồi tiếp đưa tới bộ so sánh là hồi tiếp âm, do đó nội trở của BJT tăng lên, sụt áp trên BJT tăng và điện áp ngõ ra giảm xuống. Điện áp mới được tạo ra lại tiếp tục được so sánh với điện áp mẫu tới khi đạt trạng thái cân bằng với điện áp mẫu.

Nhưng khi điện áp ngõ ra giảm, quá trình trên lại không diễn ra ngược lại. Đề tài: Nghiên cứu ảnh hưởng thông số và sơ đồ mạch điều khiển tới chất lượng nguồn một chiều dải rộng 12 Như vậy có thể thấy khuyết điểm rõ ràng của bộ ổn định tuyến tính có hồi tiếp là: - Chỉ tạo được điện áp thấp từ điện áp cao hơn. - Ngõ vào và ngõ ra không được cách ly về mặt một chiều. - Toàn bộ dòng tải qua transistor (transistor này làm việc liên tục ở chế độ tuyến tính) nên tổn hao là quá lớn.

Trong hầu hết các trường hợp, sụt áp trên transistor là 2,5V đối với loại NPN và 1V đối với loại PNP. Khi điện áp DC thô lấy ra từ cuộn thứ cấp của biến áp đã được chỉnh lưu, và sử dụng tụ lọc đủ lớn để lọc độ gợn sóng vô nghĩa, thường chọn số vòng dây cuộn thứ cấp để điện áp thứ cấp đã chỉnh lưu là Vo + 2,5V khi ngõ vào AC ở mức dung sai nhỏ. Nhưng khi điện áp AC có dung sai lớn thì sai lệch sẽ lớn hơn và tổn hao trên phần tử hiệu chỉnh sẽ lớn hơn và do vậy hiệu suất cấp nguồn sẽ giảm đi.
