Bối cảnh và vấn đề nghiên cứu

Sự phát triển của nền kinh tế kéo theo nhu cầu sử dụng điện năng ngày càng gia tăng, đặt ra bài toán cấp thiết về việc đảm bảo an ninh năng lượng và tối ưu hóa hiệu suất vận hành các nhà máy điện. Trong bối cảnh nguồn nguyên liệu hóa thạch không tái tạo cần được khai thác hiệu quả và giảm thiểu ô nhiễm môi trường, các nhà máy điện hiện đại đòi hỏi mức độ tự động hóa rất cao. Việc ứng dụng các hệ thống điều khiển phân tán (Distributed Control System - DCS) từ các hãng công nghệ lớn (như Yokogawa, ABB, Siemens, Emerson) đã trở thành giải pháp tiêu chuẩn, cho phép toàn bộ quy trình sản xuất được giám sát và điều khiển tập trung từ xa với số lượng nhân sự trực tiếp trong một ca vận hành giảm xuống chỉ còn khoảng hơn 10 người.

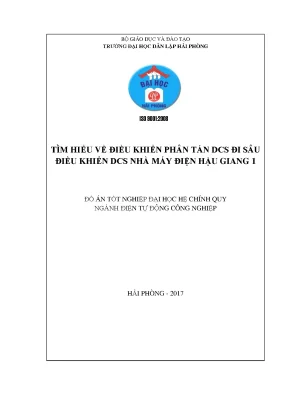

Xuất phát từ thực tế công nghệ đó, đề tài đồ án tốt nghiệp đại học "Tìm hiểu về điều khiển phân tán DCS đi sâu điều khiển DCS nhà máy điện Hậu Giang 1" được thực hiện bởi sinh viên Nguyễn Mạnh Hùng, thuộc ngành Điện Tự Động Công Nghiệp, Trường Đại học Dân Lập Hải Phòng (năm 2017) dưới sự hướng dẫn của Th.S Đinh Thế Nam.

Mục tiêu và nhiệm vụ nghiên cứu của đề tài bao gồm:

  1. Nghiên cứu tổng quan về nguyên lý hoạt động, quy trình công nghệ sản xuất điện năng trong nhà máy nhiệt điện đốt than và tìm hiểu thực tế dự án Nhà máy Nhiệt điện Hậu Giang 1.
  2. Hệ thống hóa cơ sở lý thuyết về hệ thống điều khiển phân tán DCS, bao gồm quá trình hình thành, cấu trúc phân cấp, các thành phần phần cứng, phần mềm, giải pháp mạng truyền thông và các cơ chế đảm bảo độ tin cậy, an toàn vận hành.
  3. Nghiên cứu định hướng ứng dụng và giới thiệu các cấu hình hệ thống điều khiển DCS tiêu biểu áp dụng cho Nhà máy Nhiệt điện Hậu Giang 1.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Cấu trúc, chức năng, giải pháp kỹ thuật của hệ thống điều khiển phân tán DCS và quy trình công nghệ nhiệt điện.
  • Phạm vi không gian: Tập trung vào mô hình công nghệ của Nhà máy Nhiệt điện Hậu Giang 1 (quy mô công suất 2 x 600 MW).
  • Phạm vi thời gian: Đồ án được hoàn thành và bảo vệ trong năm 2017.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết của đồ án dựa trên nền tảng kỹ thuật điều khiển quá trình (Process Control), kiến trúc tự động hóa công nghiệp và hệ thống giám sát, thu thập dữ liệu (SCADA/DCS):

  • Mô hình phân cấp chức năng tự động hóa: Khảo sát toàn diện 5 cấp chức năng từ cấp chấp hành (Field/Actuator level), cấp điều khiển (Control level), cấp điều khiển giám sát (Supervisory level), đến các cấp quản lý sản xuất (MES) và quản trị doanh nghiệp (ERP).
  • Lý thuyết điều khiển quá trình: Các luật điều chỉnh tự động kinh điển (PID, vòng kín phản hồi) kết hợp các thuật toán điều khiển nâng cao như điều khiển nối tầng (Cascade), điều khiển bù trước (Feedforward), điều khiển tách kênh/phân ly hệ đa biến, điều khiển mờ (Fuzzy), mạng nơ-ron và điều khiển dự báo theo mô hình (MPC).
  • Tiêu chuẩn công nghiệp: Tham chiếu các tiêu chuẩn ngôn ngữ lập trình điều khiển theo IEC 61131-3 (FBD, SFC), tiêu chuẩn quản lý chất lượng ISO 9001:2008 của cơ sở đào tạo, cùng các chuẩn truyền thông công nghiệp (Profibus, Foundation Fieldbus, Ethernet, ControlNet, Modbus).

Phương pháp nghiên cứu được tác giả áp dụng là phương pháp phân tích - tổng hợp tài liệu kỹ thuật chuyên ngành kết hợp phương pháp mô hình hóa cấu trúc hệ thống. Nguồn dữ liệu phục vụ nghiên cứu gồm các tài liệu kỹ thuật của các nhà cung cấp giải pháp DCS thương phẩm (ABB, Yokogawa, Siemens, Fisher-Rosemount, Foxboro, Honeywell), cùng các thông số thiết kế kỹ thuật của dự án Nhà máy Nhiệt điện Hậu Giang 1.

Cấu trúc kiến trúc và giải pháp kỹ thuật của hệ thống DCS

Đồ án phân tích chi tiết bản chất kỹ thuật của DCS là một giải pháp tích hợp tổng thể bao gồm phần cứng, phần mềm và mạng truyền thông, được tối ưu hóa cho các quá trình công nghệ liên tục và quy mô lớn với khả năng quản lý từ vài nghìn đến hàng chục nghìn điểm vào/ra (I/O).

Tiêu chí so sánh Điều khiển tập trung (Centralized Control) Điều khiển phân tán (DCS) với I/O phân tán
Bố trí xử lý Toàn bộ thuật toán xử lý tập trung tại một máy tính duy nhất. Phân tán chức năng xử lý về các trạm điều khiển cục bộ (LCS/LCU) và thiết bị trường thông minh.
Kiến trúc I/O Kéo cáp trực tiếp điểm - điểm từ thiết bị về phòng trung tâm (I/O tập trung). Module I/O đặt phân tán tại hiện trường gần cảm biến/chấp hành, kết nối qua bus trường.
Chi phí cáp & lắp đặt Khối lượng cáp lớn, thi công phức tạp, chi phí dây dẫn và lắp đặt rất cao. Tiết kiệm đáng kể cáp truyền dẫn và công đi dây, giảm kích thước tủ điều khiển.
Khả năng chịu lỗi Sự cố tại bộ điều khiển trung tâm làm tê liệt toàn bộ hệ thống. Lỗi cục bộ tại một trạm hoặc module không làm gián đoạn các phân đoạn độc lập khác.
Tính linh hoạt & mở rộng Khó mở rộng, việc thay đổi cấu hình ảnh hưởng đến toàn bộ quá trình. Khả năng mở rộng dạng module linh hoạt, hỗ trợ thay đổi cấu hình và sửa đổi chương trình trực tuyến (Online).

Các thành phần phần cứng và phần mềm cốt lõi

  1. Trạm điều khiển cục bộ (Local Control Station - LCS / Local Control Unit - LCU): Xây dựng theo dạng module gồm bộ cấp nguồn (PS), khối xử lý trung tâm (CPU chạy hệ điều hành thời gian thực đa nhiệm như pSOS, TSOS, VRTX, ORKID), giao diện bus hệ thống và bus trường, các module I/O số/tương tự/an toàn chống cháy nổ. Trạm thực hiện các vòng điều chỉnh kín PID với chu kỳ quét từ 10–100 ms (trong các ứng dụng nhà máy điện có thể đạt tới 1 ms), điều khiển tuần tự, điều khiển logic và giữ trạng thái an toàn khi gặp sự cố.
  2. Hệ thống mạng truyền thông:
    • Bus trường (Fieldbus): Hỗ trợ các chuẩn Profibus-DP, Foundation Fieldbus, DeviceNet, AS-I; trong môi trường dễ cháy nổ sử dụng Profibus-PA hoặc Foundation Fieldbus H1.
    • Bus hệ thống (System Bus): Kết nối các trạm LCS, trạm vận hành (OS) và trạm kỹ thuật (ES) qua mạng Ethernet, Profibus-FMS hoặc ControlNet với yêu cầu thời gian đáp ứng thời gian thực trong phạm vi từ 0,1 giây trở lên.
  3. Trạm vận hành (Operator Station - OS): Đặt tại phòng điều khiển trung tâm, sử dụng máy tính chạy Windows NT/2000 hoặc UNIX với màn hình độ phân giải cao (19 inch), hỗ trợ giao diện đa cửa sổ hiển thị đồ họa công nghệ, bảng mặt máy (Faceplate), đồ thị biến quá trình theo thời gian thực và quá khứ (Trend), cùng cơ chế phân loại 3 cấp cảnh báo:
    • Cảnh báo nguy cơ (Warning): Nhắc nhở người vận hành lưu ý thông số, hệ thống có thể tự điều chỉnh trở lại trạng thái bình thường mà chưa cần can thiệp.
    • Báo động (Alarm): Yêu cầu can thiệp hoặc thực hiện các tác vụ điều chỉnh nhỏ để đưa hệ thống ra khỏi vùng nguy hiểm; hệ thống vẫn tạm thời duy trì làm việc.
    • Báo lỗi (Failure): Tình trạng nguy hiểm đe dọa hệ thống, kích hoạt ngay các hành động bảo vệ tự động và đòi hỏi xử lý khẩn cấp nhằm ngăn chặn sự cố.
  4. Trạm kỹ thuật (Engineering Station - ES): Môi trường tích hợp cấu hình phần cứng, gán địa chỉ tag, tham số hóa thiết bị trường và lập trình ứng dụng bằng các ngôn ngữ đồ họa trực quan: Sơ đồ khối hàm (FBD - Function Block Diagram / CFC - Continuous Function Chart) và Biểu đồ tiến trình tuần tự (SFC - Sequential Function Chart).

Cơ chế dự phòng và độ tin cậy

Hệ thống DCS đạt độ sẵn sàng và độ tin cậy cao nhờ các cơ chế bảo đảm kỹ thuật:

  • Dự phòng nóng (Hot Standby): Dự phòng kép 1:1 cho CPU (chạy song song đồng bộ và tự động so sánh kết quả), dự phòng bus truyền thông với thời gian chuyển mạch dưới 1 ms, dự phòng khối cấp nguồn và dự phòng trạm chủ (Server).
  • Dự phòng lạnh (Cold Standby): Cho phép thay thế trực tuyến (Hot-swap) các module I/O mà không cần ngắt nguồn hệ thống, hỗ trợ thay thế trạm điều khiển nhanh chóng.
  • Cơ chế an toàn và khôi phục: Hỗ trợ mạch dừng an toàn khẩn cấp, tự động giữ giá trị cuối hoặc đưa về giá trị an toàn mặc định cho đầu ra khi mất tín hiệu điều khiển; tự động lưu dữ liệu và khôi phục trạng thái làm việc bình thường sau khi có nguồn trở lại.
  • Bảo mật và bảo trì: Phân quyền người dùng theo tài khoản (ID/Password), phân quyền thao tác theo từng tag hoặc từng cửa sổ giao diện; tích hợp mã kiểm tra sửa lỗi bộ nhớ (ECC), đèn chỉ thị LED chẩn đoán tại từng module và sao lưu hệ thống (System Backup) định kỳ.

Nội dung chính theo từng chương

Chương 1: Giới thiệu chung về nhà máy nhiệt điện và quy trình sản xuất điện năng

Chương 1 trình bày tổng quan về ngành nhiệt điện, vai trò của điện năng và nguyên lý chuyển hóa năng lượng trong nhà máy nhiệt điện đốt than: biến đổi hóa năng của nhiên liệu (than bột) qua quá trình cháy trong lò hơi thành nhiệt năng của hơi nước ở nhiệt độ và áp suất cao, hơi nước dẫn qua các tầng cánh tuabin sinh cơ năng quay trục máy phát điện, máy phát chuyển hóa cơ năng thành điện năng và thông qua trạm biến áp nâng áp (220 kV, 6 kV) để hòa vào lưới điện quốc gia.

Chương này nêu rõ cấu tạo của các hệ thống chính (Lò hơi, Tuabin, Máy phát, Trạm biến áp) và các hệ thống phụ trợ đồng bộ (hệ thống cấp liệu than, nước tuần hoàn, quạt gió/sấy không khí, xử lý tro xỉ, lọc bụi tĩnh điện, xử lý nước cấp và khử khí oxy, hệ thống bảo vệ). Toàn bộ các hệ thống này được kết nối và vận hành thống nhất thông qua Hệ thống Điều khiển và Giám sát Tích hợp (ICMS).

Về đối tượng nghiên cứu thực tế, chương giới thiệu quy mô của dự án Nhà máy Nhiệt điện Hậu Giang 1:

  • Công suất thiết kế: $2 \times 600\text{ MW}$ (tổng công suất 1.200 MW), cấu trúc 2 tổ máy độc lập.
  • Công nghệ lò hơi - tuabin: Công nghệ ngưng hơi truyền thống sử dụng thông số siêu tới hạn (Supercritical).
  • Nhiên liệu vận hành: Sử dụng nguồn than nhập khẩu (dự kiến từ Indonesia và Australia), kết hợp dầu đốt phụ trợ và hệ thống khử lưu huỳnh (FGD) dùng đá vôi - thạch cao.
  • Sản lượng điện năng: Cung cấp cho hệ thống điện quốc gia khoảng 7,8 tỷ kWh/năm.
  • Cơ cấu tổ chức quản lý: Bộ máy điều hành gồm 1 Giám đốc, 1 Phó Giám đốc kỹ thuật vận hành, trực tiếp quản lý 6 phân xưởng, 3 phòng chức năng và các tổ trưởng ca vận hành.

Chương 2: Tổng quan về hệ điều khiển phân tán DCS

Chương 2 là phần trọng tâm lý thuyết của đồ án, tập trung khảo cứu toàn diện về hệ thống điều khiển phân tán DCS:

  • Lịch sử và xu hướng phát triển: Phân tích bước chuyển dịch từ các cơ cấu điều khiển cơ khí thế kỷ XIX sang sự ra đời của DCS vào giữa thập niên 90 thế kỷ XX, cho đến các kiến trúc hệ thống hiện đại (Hybrid Control System, Computer-Based Control) với tốc độ tăng trưởng thị trường toàn cầu đạt 2–3%/năm.
  • Phân loại các dòng DCS trên thị trường:
    1. DCS truyền thống: Sử dụng bộ điều khiển quá trình đặc chủng chạy hệ điều hành chuyên dụng (như AdvantOCS, Freelance 2000, Symphony/Melody của ABB; DeltaV của Fisher-Rosemount; I/A Series của Foxboro; PlantScape của Honeywell; Centum CS1000/CS3000 của Yokogawa).
    2. DCS trên nền PLC (PLC-based DCS): Khởi nguồn từ thiết bị điều khiển khả trình do Richard Morley sáng chế năm 1968, phát triển thành các giải pháp điều khiển phân tán mạnh mẽ kết hợp quá trình liên tục và rời rạc (như SattLine của ABB, Process Logix của Rockwell, Modicon TSX của Schneider Electric, Simatic PCS7 của Siemens).
    3. DCS trên nền máy tính cá nhân (PC-based DCS): Sử dụng máy tính công nghiệp làm bộ điều khiển cục bộ chạy hệ điều hành thời gian thực (như 4Control của Softing, Stardom của Yokogawa, Ovation của Westinghouse-Emerson, giải pháp Slot-PLC của Siemens).
  • Chức năng điều khiển và giao tiếp hệ thống: Phân tích việc ứng dụng các khối hàm (Function Block) để thực thi các thuật toán điều chỉnh tự động PID, điều khiển tuần tự, các thuật toán bù trừ phức tạp và khả năng tích hợp truyền thông với các hệ thống PLC phụ trợ (Subsystems) trong nhà máy.

Chương 3: Giới thiệu về một số hệ thống điều khiển DCS tiêu biểu cho nhà máy nhiệt điện Hậu Giang 1

Chương 3 định hướng phân tích việc lựa chọn và ứng dụng các giải pháp DCS thương phẩm tiêu biểu phù hợp với đặc thù vận hành của Nhà máy Nhiệt điện Hậu Giang 1. Nội dung tập trung vào việc đáp ứng các yêu cầu khắt khe của tổ máy siêu tới hạn 600 MW: khả năng kiểm soát đồng thời hàng chục nghìn điểm đo nhiệt độ, áp suất, lưu lượng hơi, điều khiển phối hợp liên động chặt chẽ giữa lò hơi và tuabin, quản lý các hệ thống phụ trợ phức tạp (khử lưu huỳnh, xử lý tro xỉ, cấp than) và duy trì tính liên tục của hệ thống thông qua các giải pháp dự phòng phần cứng toàn diện.

Kết quả và đóng góp

  1. Hệ thống hóa cơ sở khoa học về hệ điều khiển phân tán: Đồ án đã tổng hợp một cách có hệ thống cấu trúc phân cấp, các thành phần phần cứng, phần mềm, giải pháp mạng và cơ chế đảm bảo an toàn, dự phòng của các hệ thống DCS hiện đại.
  2. Phân tích chi tiết quy trình công nghệ nhiệt điện than siêu tới hạn: Làm rõ dây chuyền biến đổi năng lượng và mối liên kết công nghệ giữa các hệ thống chính (Lò hơi, Tuabin, Máy phát) và các hệ thống phụ trợ trong Nhà máy Nhiệt điện Hậu Giang 1 với quy mô công suất $2 \times 600\text{ MW}$, cung cấp sản lượng dự kiến 7,8 tỷ kWh/năm.
  3. Làm rõ tiêu chí kỹ thuật ứng dụng DCS trong công nghiệp điện: Xác lập các yêu cầu cụ thể về thời gian đáp ứng thời gian thực (chu kỳ quét 10–100 ms, xử lý nhanh 1 ms), thời gian chuyển mạch dự phòng mạng (< 1 ms), khả năng dự phòng nóng CPU 1:1, phân cấp cảnh báo (Warning, Alarm, Failure) và khả năng tích hợp linh hoạt với các hệ thống điều khiển PLC phụ trợ.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Do giới hạn phạm vi của một đồ án tốt nghiệp đại học, nội dung tập trung chủ yếu vào việc nghiên cứu tổng quan lý thuyết, phân tích cấu trúc hệ thống và khảo sát quy trình công nghệ; chưa đi sâu vào việc lập trình cấu hình chi tiết các khối hàm thuật toán điều khiển cụ thể (như thuật toán điều khiển mức bao hơi, điều khiển nhiệt độ hơi quá nhiệt) hoặc mô phỏng động học toàn diện của tổ máy nhiệt điện trên một phần mềm DCS chuyên dụng cụ thể.
  • Hướng phát triển tiếp theo: Triển khai thiết kế chi tiết các vòng điều khiển tự động chuyên sâu cho tổ máy siêu tới hạn; ứng dụng các thuật toán điều khiển hiện đại (điều khiển mờ, điều khiển thích nghi, điều khiển dự báo mô hình MPC) để tối ưu hóa quá trình đốt cháy và nâng cao hiệu suất lò hơi; thực hiện cấu hình giao diện HMI/SCADA thực tế trên các nền tảng DCS thương phẩm như Yokogawa Centum VP, Siemens PCS7 hoặc Emerson Ovation.

Giá trị tham khảo

Tài liệu là nguồn tham khảo bổ ích cho sinh viên, học viên chuyên ngành Kỹ thuật Điều khiển và Tự động hóa, Điện Tự động Công nghiệp, Hệ thống Điện và Kỹ thuật Nhiệt - Năng lượng. Nội dung đồ án cung cấp tài liệu tổng hợp trực quan về cấu trúc phần cứng, phân loại các dòng DCS thương mại, nguyên lý truyền thông công nghiệp và sơ đồ công nghệ tổng thể của nhà máy nhiệt điện đốt than công suất lớn.

Câu hỏi thường gặp

1. Nhà máy Nhiệt điện Hậu Giang 1 có quy mô công suất và các thông số thiết kế cơ bản như thế nào?
Nhà máy có quy mô công suất $2 \times 600\text{ MW}$ (gồm 2 tổ máy), sử dụng công nghệ ngưng hơi truyền thống với lò hơi và tuabin hơi nước thuộc loại thông số siêu tới hạn (Supercritical). Nhiên liệu sử dụng là than nhập khẩu từ Indonesia và Australia. Khi vận hành toàn bộ, nhà máy dự kiến cung cấp lên lưới điện quốc gia khoảng 7,8 tỷ kWh/năm.

2. Hệ thống điều khiển phân tán DCS cơ bản gồm những thành phần phần cứng chính nào?
Một cấu hình DCS tiêu chuẩn bao gồm: các trạm điều khiển cục bộ (LCS/LCU/PS), trạm vào/ra từ xa (Remote I/O), trạm vận hành (OS), trạm kỹ thuật (ES), cùng hệ thống mạng truyền thông bao gồm bus trường (Fieldbus) và bus hệ thống (System Bus).

3. Yêu cầu kỹ thuật đối với cơ chế dự phòng nóng mạng truyền thông trong hệ DCS là gì?
Hệ thống mạng yêu cầu dự phòng cáp truyền dẫn, dự phòng module truyền thông và các thiết bị mạng liên quan; cơ chế chuyển mạch khi có sự cố phải diễn ra kịp thời, trơn tru với thời gian chuyển mạch yêu cầu đạt dưới 1 ms (< 1 ms).

4. Trong hệ thống SCADA/DCS, các thông báo cảnh báo quá trình được phân loại thành những cấp độ nào?
Hệ thống phân loại cảnh báo thành 3 cấp độ chính: Cảnh báo nguy cơ (Warning - thông báo người vận hành chú ý, hệ thống có thể tự điều chỉnh), Báo động (Alarm - người vận hành cần can thiệp nhỏ để tránh nguy hiểm, hệ thống vẫn hoạt động ngắn hạn), và Báo lỗi (Failure - tình trạng sự cố nghiêm trọng, kích hoạt tác động ngăn chặn rủi ro và cần xử lý ngay).

5. Trạm kỹ thuật (Engineering Station) trong DCS thường sử dụng những ngôn ngữ lập trình nào?
Trạm kỹ thuật thường hỗ trợ các ngôn ngữ lập trình đồ họa chuẩn hóa theo IEC 61131-3, phổ biến nhất là Sơ đồ khối hàm (Function Block Diagram - FBD / Continuous Function Chart - CFC) và Biểu đồ tiến trình tuần tự (Sequential Function Chart - SFC).

Kết luận

Đồ án tốt nghiệp "Tìm hiểu về điều khiển phân tán DCS đi sâu điều khiển DCS nhà máy điện Hậu Giang 1" của tác giả Nguyễn Mạnh Hùng đã hệ thống hóa đầy đủ cơ sở lý thuyết về kiến trúc phần cứng, phần mềm, giải pháp truyền thông và cơ chế an toàn dự phòng của hệ thống DCS. Đồng thời, đề tài đã phân tích rõ nét quy trình sản xuất điện năng và mô hình công nghệ của Nhà máy Nhiệt điện Hậu Giang 1 (công suất $2 \times 600\text{ MW}$). Công trình là tài liệu tổng hợp có giá trị tham khảo chuyên ngành thiết thực cho việc học tập, nghiên cứu và tiếp cận các giải pháp tự động hóa công nghiệp quy mô lớn.
