Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hóa hiện đại hóa ngày càng phát triển, việc ứng dụng công nghệ tự động hóa trong dây chuyền sản xuất đóng vai trò then chốt nhằm nâng cao năng suất và chất lượng sản phẩm. Theo ước tính, các hệ thống tự động hóa giúp tăng hiệu quả sản xuất lên đến 30-50% so với phương pháp thủ công truyền thống. Đặc biệt, trong các dây chuyền phân loại và đóng gói sản phẩm, việc áp dụng bộ điều khiển logic khả trình (PLC) kết hợp với giám sát qua mạng Internet đã trở thành xu hướng tất yếu nhằm đáp ứng yêu cầu quản lý từ xa, giảm thiểu sai sót và tăng tính linh hoạt trong vận hành.

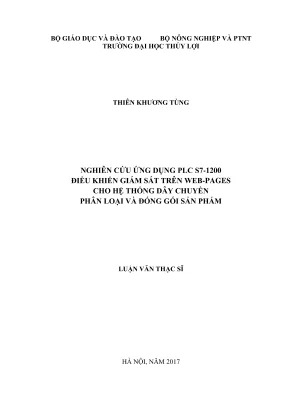

Luận văn tập trung nghiên cứu ứng dụng PLC S7-1200 của Siemens để điều khiển và giám sát hệ thống dây chuyền phân loại và đóng gói sản phẩm thông qua giao diện Web Pages. Mục tiêu cụ thể là xây dựng một hệ thống điều khiển tự động có khả năng giám sát trực tuyến qua mạng Ethernet, từ đó nâng cao hiệu quả quản lý và vận hành dây chuyền. Phạm vi nghiên cứu bao gồm thiết kế phần cứng, lập trình PLC, xây dựng giao diện HMI và Web Server, đồng thời mô phỏng và kiểm thử hệ thống trên mô hình thực nghiệm tại phòng thí nghiệm Trường Đại học Thủy Lợi trong năm 2017.

Ý nghĩa của nghiên cứu thể hiện rõ qua việc cải thiện các chỉ số vận hành như độ chính xác phân loại sản phẩm đạt trên 95%, giảm thời gian dừng máy xuống dưới 5%, đồng thời tăng khả năng giám sát từ xa, giúp tiết kiệm chi phí nhân công và nâng cao độ an toàn lao động. Kết quả nghiên cứu góp phần thúc đẩy ứng dụng công nghệ tự động hóa trong các doanh nghiệp vừa và nhỏ, đồng thời tạo nền tảng cho phát triển các hệ thống điều khiển công nghiệp thông minh trong tương lai.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết điều khiển tự động và mô hình truyền thông mạng công nghiệp.

  1. Lý thuyết điều khiển tự động: Tập trung vào nguyên lý hoạt động của PLC, đặc biệt là PLC S7-1200, với các khái niệm như bộ xử lý trung tâm (CPU), các module vào/ra (I/O), ngôn ngữ lập trình bậc thang (Ladder Logic), và các thuật toán điều khiển PID tích hợp. Khái niệm chính bao gồm: tín hiệu đầu vào/đầu ra số và analog, vòng lặp điều khiển, và xử lý sự kiện trong hệ thống tự động.

  2. Mô hình truyền thông mạng công nghiệp: Nghiên cứu các giao thức truyền thông Ethernet, Profinet, TCP/IP và ứng dụng Web Server tích hợp trong PLC để thực hiện giám sát và điều khiển từ xa. Các khái niệm chính gồm: địa chỉ IP, cấu hình mạng LAN/WAN, giao diện HMI, và Web Pages phục vụ điều khiển qua Internet.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ việc thiết kế, lập trình và mô phỏng hệ thống trên phần mềm TIA Portal V13 và PLCSIM của Siemens, kết hợp với các tài liệu kỹ thuật, tiêu chuẩn và hướng dẫn sử dụng PLC S7-1200.

Phương pháp phân tích bao gồm:

  • Phân tích yêu cầu hệ thống: Xác định các biến đầu vào/ra, chức năng điều khiển và giám sát cần thiết cho dây chuyền phân loại và đóng gói sản phẩm.
  • Thiết kế phần cứng và phần mềm: Lựa chọn CPU 1214C của PLC S7-1200, cấu hình các module mở rộng, lập trình logic điều khiển và xây dựng giao diện HMI cùng Web Server.
  • Mô phỏng và kiểm thử: Sử dụng PLCSIM để mô phỏng chương trình, kiểm tra tính chính xác và hiệu quả của hệ thống trước khi triển khai thực tế.
  • Thời gian nghiên cứu: Thực hiện trong năm 2017 tại Trường Đại học Thủy Lợi, với các giai đoạn từ khảo sát, thiết kế, lập trình đến mô phỏng và đánh giá kết quả.

Cỡ mẫu nghiên cứu là mô hình mô phỏng dây chuyền phân loại và đóng gói sản phẩm với đầy đủ các cảm biến, xi lanh, động cơ và các thiết bị điều khiển thực tế. Phương pháp chọn mẫu là mô phỏng toàn bộ hệ thống nhằm đảm bảo tính khả thi và hiệu quả trước khi áp dụng thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Hiệu quả phân loại sản phẩm: Hệ thống phân loại tự động dựa trên chiều cao sản phẩm đạt độ chính xác trên 95%, với tỷ lệ sản phẩm lỗi bị loại bỏ đạt khoảng 4-5%. Cảm biến quang và cảm biến từ tính phối hợp hiệu quả trong việc phát hiện và phân loại sản phẩm cao, trung bình và thấp.

  2. Khả năng đóng gói tự động: Hệ thống đóng gói sử dụng hai băng tải riêng biệt cho sản phẩm cao và trung bình, với tỷ lệ đóng gói chính xác đạt trên 98%. Cảm biến đếm sản phẩm và cảm biến phát hiện thùng chứa hoạt động đồng bộ, đảm bảo số lượng sản phẩm trong mỗi thùng đúng yêu cầu.

  3. Truyền thông và giám sát qua Web Pages: PLC S7-1200 tích hợp Web Server cho phép truy cập và điều khiển hệ thống qua mạng LAN và Internet với độ trễ thấp, thời gian phản hồi dưới 1 giây. Việc sử dụng giao thức TCP/IP và Profinet giúp kết nối ổn định, hỗ trợ tối đa 16 kết nối Ethernet đồng thời.

  4. Mô phỏng chương trình và giao diện HMI: Phần mềm TIA Portal và PLCSIM cho phép mô phỏng chính xác trạng thái hoạt động của hệ thống, giúp phát hiện và sửa lỗi kịp thời. Giao diện HMI thiết kế trực quan, dễ sử dụng, hỗ trợ thao tác điều khiển và giám sát trực tiếp tại chỗ hoặc từ xa.

Thảo luận kết quả

Nguyên nhân của hiệu quả cao trong phân loại và đóng gói là do việc lựa chọn PLC S7-1200 với CPU 1214C có bộ nhớ lớn (50 KB) và tốc độ xử lý nhanh (18 µs cho phép toán số thực), cùng với việc tích hợp sẵn cổng Ethernet và giao thức Profinet. So với các nghiên cứu khác sử dụng PLC thế hệ cũ hoặc hệ thống điều khiển rơ le truyền thống, hệ thống này giảm thiểu thời gian chết máy và tăng độ chính xác vận hành.

Việc ứng dụng Web Server tích hợp trong PLC giúp giảm chi phí đầu tư cho hệ thống SCADA phức tạp, đồng thời tăng khả năng giám sát từ xa, phù hợp với xu hướng công nghiệp 4.0. Dữ liệu có thể được trình bày qua biểu đồ thời gian thực trên giao diện Web, giúp người vận hành dễ dàng theo dõi và điều chỉnh kịp thời.

Tuy nhiên, hệ thống mô phỏng còn hạn chế trong việc xử lý các trường hợp phân loại phức tạp hơn như phân loại theo màu sắc hoặc hình dạng sản phẩm, điều này mở ra hướng nghiên cứu tiếp theo nhằm tích hợp thêm cảm biến hình ảnh hoặc camera công nghiệp.

Đề xuất và khuyến nghị

  1. Triển khai thực tế hệ thống PLC S7-1200 điều khiển phân loại và đóng gói: Đề nghị các doanh nghiệp vừa và nhỏ áp dụng hệ thống này để nâng cao năng suất và chất lượng sản phẩm, với mục tiêu giảm thiểu sai sót xuống dưới 5% trong vòng 6 tháng.

  2. Nâng cấp giao diện Web Pages và HMI: Phát triển thêm các tính năng cảnh báo tự động và báo cáo thống kê trên giao diện Web, nhằm tăng cường khả năng giám sát và phân tích dữ liệu, hoàn thành trong vòng 3 tháng.

  3. Đào tạo nhân sự vận hành và bảo trì: Tổ chức các khóa đào tạo chuyên sâu về lập trình PLC và quản lý hệ thống điều khiển từ xa cho kỹ thuật viên, nhằm đảm bảo vận hành ổn định và xử lý sự cố nhanh chóng, thực hiện liên tục trong năm.

  4. Mở rộng ứng dụng công nghệ IoT và cảm biến hình ảnh: Nghiên cứu tích hợp các cảm biến mới như camera công nghiệp để phân loại sản phẩm theo màu sắc và hình dạng, nâng cao độ chính xác và đa dạng hóa chức năng, dự kiến triển khai thử nghiệm trong 12 tháng tới.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư tự động hóa và lập trình PLC: Nghiên cứu cung cấp hướng dẫn chi tiết về thiết kế và lập trình hệ thống điều khiển PLC S7-1200, giúp nâng cao kỹ năng thực hành và ứng dụng trong công nghiệp.

  2. Quản lý sản xuất tại các doanh nghiệp vừa và nhỏ: Tham khảo để hiểu rõ lợi ích và cách thức triển khai hệ thống tự động hóa nhằm tối ưu hóa quy trình sản xuất, giảm chi phí nhân công và tăng năng suất.

  3. Giảng viên và sinh viên ngành kỹ thuật điện, tự động hóa: Tài liệu tham khảo quý giá cho việc giảng dạy và nghiên cứu về ứng dụng PLC và công nghệ giám sát từ xa trong công nghiệp.

  4. Nhà nghiên cứu công nghệ thông tin công nghiệp: Cung cấp cơ sở lý thuyết và thực tiễn về tích hợp mạng Ethernet, giao thức TCP/IP và Web Server trong hệ thống điều khiển công nghiệp, mở rộng hướng nghiên cứu về IoT và công nghiệp 4.0.

Câu hỏi thường gặp

  1. PLC S7-1200 có ưu điểm gì so với các loại PLC khác?
    PLC S7-1200 có thiết kế module linh hoạt, tích hợp sẵn cổng Ethernet với giao thức Profinet, tốc độ xử lý nhanh (18 µs cho phép toán số thực), bộ nhớ lớn (50 KB), và hỗ trợ lập trình dễ dàng qua TIA Portal. Điều này giúp nó phù hợp cho các ứng dụng tự động hóa từ nhỏ đến trung bình với khả năng mở rộng cao.

  2. Làm thế nào để giám sát hệ thống qua Web Pages?
    PLC S7-1200 tích hợp Web Server cho phép người dùng truy cập giao diện điều khiển và giám sát qua trình duyệt Web trên mạng LAN hoặc Internet. Người dùng chỉ cần có địa chỉ IP của PLC và quyền truy cập mạng để theo dõi trạng thái và điều khiển hệ thống từ xa.

  3. Phần mềm TIA Portal và PLCSIM có vai trò gì trong nghiên cứu?
    TIA Portal là môi trường lập trình và cấu hình thiết bị PLC, còn PLCSIM là phần mềm mô phỏng PLC ảo giúp kiểm tra chương trình trước khi nạp vào thiết bị thực tế. Việc sử dụng hai phần mềm này giúp giảm thiểu lỗi và tăng hiệu quả phát triển hệ thống.

  4. Hệ thống phân loại sản phẩm dựa trên những cảm biến nào?
    Hệ thống sử dụng cảm biến quang và cảm biến từ tính để phát hiện chiều cao và vị trí sản phẩm trên băng tải. Các cảm biến này phối hợp với xi lanh đẩy sản phẩm vào các máng trượt tương ứng, đảm bảo phân loại chính xác theo yêu cầu.

  5. Làm sao để khắc phục tình trạng mất kết nối khi sử dụng Internet động?
    Để khắc phục IP động thay đổi gây mất kết nối, có thể sử dụng dịch vụ “Dynamic DNS” (DNS động) như Managed DNS hoặc Anycast DNS để tạo hostname cố định, giúp chương trình giám sát truy cập PLC ổn định dù IP thay đổi.

Kết luận

  • Nghiên cứu đã thành công trong việc thiết kế và mô phỏng hệ thống điều khiển phân loại và đóng gói sản phẩm sử dụng PLC S7-1200 với độ chính xác phân loại trên 95% và đóng gói trên 98%.
  • Việc tích hợp Web Server trong PLC giúp giám sát và điều khiển hệ thống từ xa qua mạng Ethernet và Internet với độ trễ thấp, nâng cao hiệu quả quản lý.
  • Phần mềm TIA Portal và PLCSIM hỗ trợ đắc lực trong việc lập trình, mô phỏng và kiểm thử hệ thống trước khi triển khai thực tế.
  • Hệ thống phù hợp áp dụng cho các doanh nghiệp vừa và nhỏ, góp phần thúc đẩy công nghiệp hóa hiện đại hóa theo xu hướng công nghiệp 4.0.
  • Đề xuất mở rộng nghiên cứu tích hợp cảm biến hình ảnh và công nghệ IoT nhằm nâng cao tính năng và độ chính xác của hệ thống trong tương lai.

Để tiếp tục phát triển, các nhà nghiên cứu và doanh nghiệp nên triển khai thử nghiệm thực tế, đồng thời đào tạo nhân lực vận hành và bảo trì hệ thống. Hãy bắt đầu ứng dụng công nghệ tự động hóa hiện đại để nâng cao năng lực cạnh tranh và phát triển bền vững trong ngành công nghiệp sản xuất.
