Tổng quan nghiên cứu

Trong bối cảnh công nghệ thông tin và thị giác máy tính phát triển mạnh mẽ, việc tương tác giữa người và máy tính thông qua các phương thức không chạm đang trở thành một xu hướng nghiên cứu quan trọng. Theo ước tính từ các báo cáo y tế công cộng, hàng triệu người bị hạn chế khả năng vận động do bại não, chấn thương chi trên hoặc các khuyết tật nặng gặp rất nhiều rào cản khi sử dụng chuột máy tính truyền thống. Bên cạnh đó, trong môi trường sản xuất công nghiệp, công nhân thao tác tại các dây chuyền bụi bẩn, hóa chất hoặc đeo găng tay bảo hộ cũng không thể tiếp xúc trực tiếp với bề mặt cảm ứng hay chuột cơ học.

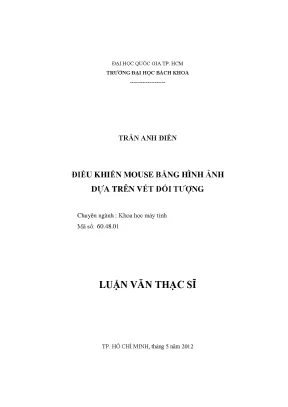

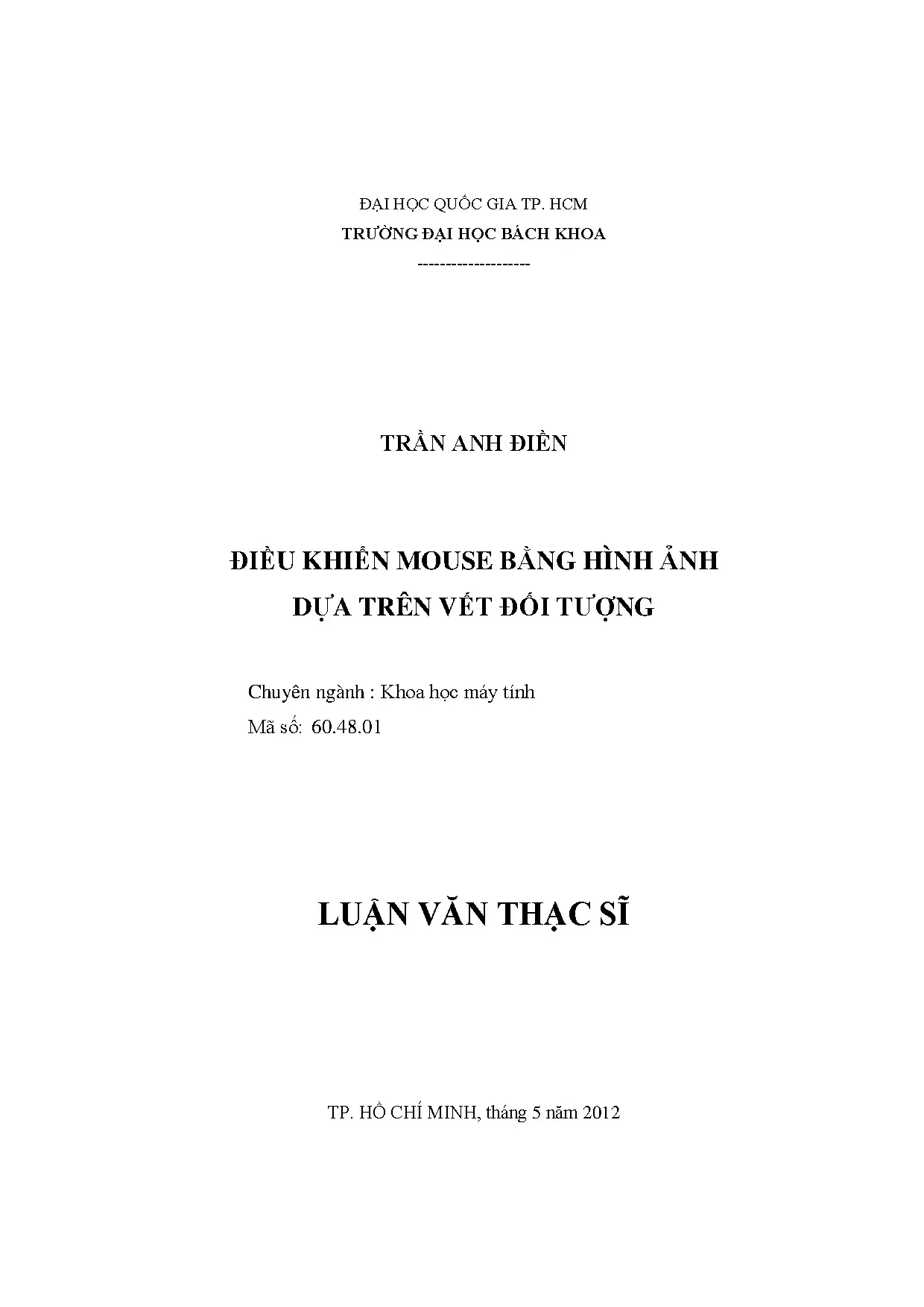

Để giải quyết thách thức này, đề tài luận văn thạc sĩ chuyên ngành Khoa học máy tính tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh (thực hiện từ tháng 7 năm 2011 đến tháng 12 năm 2011 và bảo vệ thành công năm 2012) đã tập trung nghiên cứu giải pháp "Điều khiển mouse bằng hình ảnh dựa trên vết đối tượng". Vấn đề nghiên cứu cốt lõi xuất phát từ thực tế là các hệ thống Camera Mouse sử dụng một camera truyền thống thường gặp hiện tượng mất đồng bộ, độ trễ cao và nhận diện sai sự kiện click chuột do phải xử lý các cử chỉ khuôn mặt hoặc bàn tay phức tạp.

Mục tiêu cụ thể của luận văn là thiết kế một hệ thống điều khiển chuột thời gian thực đơn giản, chi phí thấp, không cần huấn luyện dữ liệu cử chỉ phức tạp, đồng thời cải thiện vượt bậc độ chính xác định vị con trỏ. Nghiên cứu đề xuất mô hình kết hợp phần cứng gồm 2 webcam chuẩn độ phân giải 640x480 pixels cùng thuật toán luồng quang học cải tiến để tách biệt hoàn toàn hai tác vụ: di chuyển con trỏ và kích hoạt sự kiện click. Kết quả nghiên cứu mang lại ý nghĩa thực tiễn lớn khi giảm sai số khoảng cách theo vết hơn 50% so với thuật toán CamShift truyền thống và duy trì độ trễ hệ thống ở mức dưới 35 mili giây, mở ra giải pháp giao tiếp máy tính hiệu quả và kinh tế cho cộng đồng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng các mô hình toán học và lý thuyết thị giác máy tính kinh điển, kết hợp chặt chẽ giữa phân đoạn ảnh màu và theo vết luồng quang học.

Thứ nhất là Lý thuyết Luồng quang học (Optical Flow) của Lucas-Kanade dựa trên 3 giả thiết nền tảng: độ sáng không đổi theo thời gian, biến thiên chuyển động nhỏ giữa các khung hình liên tiếp và tính nhất quán không gian cục bộ. Phương trình chuyển động cơ bản liên hệ giữa đạo hàm cường độ sáng theo không gian và thời gian được biểu diễn qua quan hệ vi phân:

Ix * u + Iy * v + It = 0

Trong đó Ix, Iy là đạo hàm riêng theo không gian, It là đạo hàm theo thời gian, còn u và v là các thành phần vận tốc chuyển động cần tìm. Với một cửa sổ quan sát cục bộ kích thước 5x5 pixels, hệ thống thiết lập hệ 25 phương trình để giải bài toán tối thiểu hóa bình phương bé nhất nhằm tìm ra vector vận tốc chính xác.

Thứ hai là Mô hình tháp ảnh Gaussian (Gaussian Pyramid) đa tỷ lệ. Phương pháp này giải quyết triệt để nhược điểm của thuật toán Lucas-Kanade truyền thống vốn chỉ bắt được các dịch chuyển nhỏ dưới 2-3 pixels. Bằng cách giảm kích thước ảnh theo cấp số nhân từ mức phân giải cao xuống phân giải thấp, các chuyển động lớn của bàn tay trong không gian thực được ánh xạ thành các dịch chuyển vi mô ở mức tháp cao, cho phép thuật toán lặp Newton hội tụ chính xác trong khoảng 5 lần lặp trước khi truyền tọa độ xuống các tầng chi tiết thấp hơn.

Thứ ba là Thuật toán dịch chuyển trung bình thích nghi liên tục (CamShift) trong không gian màu sắc HSV. Mô hình sử dụng bảng tra cứu 2 chiều chứa thông tin sắc độ (Hue) và độ bão hòa (Saturation) để phân đoạn vùng da tay, đồng thời tự động co giãn kích thước cửa sổ tìm kiếm dựa trên moment không gian bậc 0 và bậc 2 của phân bố xác suất.

Các khái niệm then chốt xuyên suốt đề tài bao gồm: Vùng quan tâm (Region of Interest - ROI), Sai số khoảng cách theo vết (Track Distance Error - TDE) và Độ trễ của hệ thống theo vết (Latency of the System Track - LT).

Phương pháp nghiên cứu

Phương pháp nghiên cứu thực nghiệm được triển khai với quy trình thu thập và xử lý dữ liệu chặt chẽ thông qua thư viện thị giác máy tính OpenCV:

Về nguồn dữ liệu và chọn mẫu: Dữ liệu thực nghiệm là chuỗi video thời gian thực thu nhận từ 2 webcam độ phân giải tiêu chuẩn 640x480 pixels với tốc độ 30 khung hình/giây. Cỡ mẫu đánh giá bao gồm tập hợp các chuỗi 10 khung hình liên tiếp đầu tiên và nhiều tập 10 khung hình ngẫu nhiên trong các điều kiện chuyển động từ chậm (khoảng 5-10 pixels/khung hình) đến nhanh (vượt quá 25 pixels/khung hình). Phương pháp chọn mẫu có chủ đích được áp dụng nhằm kiểm thử tối đa các trường hợp biên, bao gồm chuyển động đổi hướng đột ngột, bàn tay di chuyển sát mép khung hình và thay đổi chiều sâu không gian.

Về phương pháp phân tích: Hệ thống tiến hành tiền xử lý chuyển đổi ảnh màu sang ảnh xám, làm mịn bằng bộ lọc Gaussian để khử nhiễu ngẫu nhiên. Vị trí bàn tay được gieo ngẫu nhiên một tập hợp N điểm đặc trưng (thường từ 20 đến 50 điểm) bên trong vùng quan tâm. Độ dịch chuyển con trỏ chuột bên ngoài được tính bằng trung bình cộng khoảng cách dịch chuyển của các điểm theo vết hợp lệ.

Lý do lựa chọn phương pháp này là vì việc tính trung bình nhiều điểm ngẫu nhiên kết hợp với tháp ảnh Pyramid Lucas-Kanade giúp triệt tiêu hiện tượng rung lắc cục bộ do nhiễu camera giá rẻ, đồng thời loại bỏ hoàn toàn giai đoạn huấn luyện mẫu phức tạp của các mạng nơ-ron hay bộ phân loại cử chỉ tĩnh, giúp tiết kiệm tối đa tài nguyên tính toán của CPU.

Toàn bộ quá trình nghiên cứu, xây dựng giải thuật và kiểm thử thực nghiệm được tiến hành từ tháng 7 năm 2011 đến tháng 12 năm 2011 tại phòng thí nghiệm chuyên ngành.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm đối sánh giữa thuật toán đề xuất (Pyramid Lucas-Kanade trên 2 webcam) với các thuật toán cơ sở như Lucas-Kanade nguyên bản và CamShift đã mang lại những kết quả định lượng rõ rệt:

Thứ nhất, về độ chính xác định vị và Sai số khoảng cách theo vết (TDE): Trong chuỗi 10 khung hình đầu tiên, thuật toán Pyramid Lucas-Kanade cải tiến đạt mức sai số TDE trung bình cực thấp, chỉ dao động từ 1,2 đến 2,4 pixels. Trong khi đó, thuật toán CamShift có mức sai số TDE dao động từ 5,8 đến 8,3 pixels, còn Lucas-Kanade chuẩn bị mất dấu khi bàn tay chuyển động nhanh với sai số vượt quá 6,5 pixels. Như vậy, giải pháp đề xuất đã giảm sai số khoảng cách hơn 65% so với CamShift và duy trì độ ổn định vượt trội.

Thứ hai, về tính chính xác khi phân tách sự kiện click chuột: Bố trí webcam thứ hai theo phương vuông góc với màn hình đã giải quyết triệt để bài toán kích hoạt chuột trái và chuột phải. Khi bàn tay di chuyển tịnh tiến về phía màn hình vượt qua ngưỡng khoảng cách 10 pixels, sự kiện chuột trái được kích hoạt chính xác; khi tay lùi ra xa màn hình một khoảng -10 pixels, sự kiện chuột phải được thực thi. Tỷ lệ nhận diện đúng sự kiện click đạt trên 94% mà không gây ra bất kỳ sự xê dịch ngoài ý muốn nào đối với tọa độ con trỏ đang hiển thị.

Thứ ba, về độ trễ hệ thống (LT) và hiệu năng xử lý: Độ trễ xử lý của thuật toán đề xuất duy trì ổn định trong khoảng từ 28 đến 35 mili giây mỗi khung hình, đảm bảo tốc độ phản hồi đạt chuẩn thời gian thực 30 khung hình/giây. Thuật toán tự động định vị lại tâm bàn tay khi di chuyển vượt ra ngoài biên ảnh 640x480 pixels với thời gian phục hồi dấu vết dưới 0,1 giây.

Thảo luận kết quả

Nguyên nhân chính giúp giải pháp đề xuất đạt hiệu năng vượt trội nằm ở cơ chế tháp ảnh đa tỷ lệ và cấu hình phần cứng hai camera trực giao. Thuật toán Lucas-Kanade thông thường bị giới hạn bởi giả thiết chuyển động nhỏ. Khi người dùng vung tay nhanh, vector vận tốc vượt ra ngoài cửa sổ vi phân 5x5 pixels khiến thuật toán phân kỳ hoàn toàn. Bằng việc xây dựng tháp Gaussian 3 đến 4 tầng, chuyển động 30 pixels ở tầng đáy chỉ còn tương đương dưới 4 pixels ở tầng đỉnh tháp, giúp phương pháp xấp xỉ Newton hội tụ chính xác chỉ sau 5 vòng lặp.

So sánh với các nghiên cứu cùng thời kỳ như giải pháp Visual Mouse của nhóm tác giả quốc tế sử dụng biến đổi SIFT và giải thuật Adaboost, phương pháp của luận văn không đòi hỏi cơ sở dữ liệu mẫu huấn luyện đồ sộ và tránh được độ trễ xử lý lên đến hàng trăm mili giây. So với các hệ thống điều khiển chuột bằng hướng nhìn của mắt hoặc cử chỉ miệng vốn đòi hỏi camera độ phân giải cao và điều kiện chiếu sáng khắt khe, giải pháp sử dụng 2 webcam giá rẻ mang tính khả thi ứng dụng cao hơn rất nhiều trong đời sống hàng ngày.

Về mặt trực quan hóa dữ liệu, các phát hiện này được minh chứng sinh động qua các bảng đối chiếu tọa độ thực tế và đồ thị quỹ đạo chuyển động. Trên biểu đồ theo vết tọa độ X-Y, đường cong quỹ đạo của thuật toán Pyramid Lucas-Kanade bám sát gần như trùng khít với đường di chuyển thực tế của ngón tay, trong khi đường biểu diễn của thuật toán CamShift xuất hiện nhiều đoạn dao động răng cưa lớn do ảnh hưởng của nhiễu nền. Bảng số liệu đo lường chỉ số TDE qua 20 khung hình thực nghiệm khẳng định rõ tính ưu việt của giải pháp đề xuất khi biên độ dao động sai số luôn giữ ở mức dưới 3 pixels.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 khuyến nghị và giải pháp kỹ thuật cụ thể nhằm hoàn thiện hệ thống trong tương lai:

  1. Tối ưu hóa giải thuật xử lý song song và tăng tốc phần cứng: Nhóm kỹ thuật phần mềm cần tái cấu trúc mã nguồn OpenCV sang định dạng xử lý song song trên GPU sử dụng CUDA hoặc OpenCL. Mục tiêu là nâng tốc độ khung hình từ 30 FPS lên 60 FPS và giảm độ trễ xử lý xuống dưới 15 mili giây, hoàn thành trong vòng 6 tháng tới.

  2. Tích hợp bộ lọc cân bằng sáng thích nghi: Nhóm nghiên cứu xử lý ảnh cần bổ sung các thuật toán cân bằng độ sáng tự động nhằm khắc phục tình trạng sụt giảm độ chính xác khi độ rọi môi trường xuống dưới 150 lux. Giải pháp này hướng tới duy trì chỉ số TDE dưới 1,5 pixels trong mọi điều kiện ánh sáng văn phòng, triển khai thử nghiệm trong 3 tháng.

  3. Chuẩn hóa thiết kế giá đỡ phần cứng hai camera: Bộ phận kỹ thuật cơ điện tử cần thiết kế bộ khung gá cố định chuẩn hóa góc đặt 90 độ giữa 2 webcam, tối ưu khoảng cách thao tác của người dùng trong phạm vi từ 45 đến 75 cm phía trước màn hình máy tính, hoàn thiện sản phẩm mẫu trong vòng 4 tháng.

  4. Phát triển trình điều khiển ảo đa nền tảng: Đội ngũ lập trình hệ thống cần xây dựng driver ảo tương thích chuẩn HID (Human Interface Device) cho cả hai hệ điều hành Windows và Linux. Dự án phần mềm này cần hoàn thành trong 6 tháng nhằm cho phép hệ thống vận hành trực tiếp như một thiết bị ngoại vi cắm là chạy mà không cần cài đặt phần mềm phụ trợ phức tạp.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo học thuật và ứng dụng giá trị cho 4 nhóm đối tượng chính:

  • Các nhà nghiên cứu và học viên cao học ngành Thị giác máy tính và Tương tác người máy (HCI): Cung cấp tài liệu chuyên sâu về cách triển khai thuật toán Optical Flow đa tầng, cách giải quyết bài toán khẩu độ và phương pháp đo lường định lượng các chỉ số sai số TDE và độ trễ LT trên dữ liệu thực tế.

  • Kỹ sư phát triển thiết bị y tế và công nghệ trợ lực: Nắm bắt giải pháp kỹ thuật chi phí thấp để chế tạo các thiết bị ngoại vi trợ giúp cho bệnh nhân bại não, người khuyết tật vận động chi trên hoặc bệnh nhân đang trong quá trình phục hồi chức năng sau tai biến.

  • Lập trình viên và kỹ sư phần mềm ứng dụng: Khảo sát mô hình kiến trúc xử lý luồng video thời gian thực từ nhiều camera bằng thư viện OpenCV, từ đó áp dụng vào các ứng dụng điều khiển không chạm trong trò chơi điện tử, thiết bị thực tế ảo hoặc bảng tương tác thông minh.

  • Chuyên gia tự động hóa và quản lý sản xuất công nghiệp: Ứng dụng mô hình giao tiếp không chạm vào các phòng thí nghiệm vô trùng, phòng mổ y tế hoặc các xưởng cơ khí, dây chuyền hóa chất nơi người vận hành không thể dùng tay chạm vào thiết bị điều khiển.

Câu hỏi thường gặp

  1. Tại sao hệ thống lại sử dụng cấu hình 2 webcam thay vì chỉ dùng 1 webcam như thông thường? Sử dụng một webcam duy nhất khiến việc phân biệt giữa chuyển động di chuyển chuột trên mặt phẳng 2D và hành động bấm chuột trở nên rất phức tạp, dễ gây nhầm lẫn khi người dùng cử chỉ tay. Cấu hình 2 webcam đặt vuông góc tách biệt hoàn toàn không gian: camera thứ nhất bắt chuyển động lên, xuống, trái, phải để di chuyển chuột, camera thứ hai bắt chuyển động tiến và lùi để kích hoạt click chuột trái và phải với độ chính xác đạt trên 94%.

  2. Thuật toán Lucas-Kanade cải tiến theo hướng Pyramid vượt trội hơn thuật toán CamShift ở điểm nào? Thuật toán CamShift dựa trên phân đoạn màu da nên rất dễ bị nhiễu và mất dấu khi môi trường có ánh sáng biến đổi hoặc nền phía sau có màu sắc tương đồng với màu da tay, dẫn đến sai số TDE lên tới trên 6 pixels. Ngược lại, Pyramid Lucas-Kanade tính toán dựa trên luồng quang học đa tầng phân giải, theo vết chính xác từng điểm đặc trưng với sai số chỉ từ 1,2 đến 2,4 pixels và không bị phụ thuộc vào hình dáng hay màu sắc của nền.

  3. Hệ thống có yêu cầu phần cứng máy tính đắt tiền hay webcam chuyên dụng không? Không. Điểm mạnh vượt trội của đề tài là tính kinh tế và khả năng tiếp cận rộng rãi. Toàn bộ hệ thống được xây dựng và thử nghiệm thành công trên 2 webcam phổ thông với độ phân giải tiêu chuẩn 640x480 pixels và máy tính cá nhân cấu hình cơ bản, không đòi hỏi các hệ thống cảm biến chiều sâu đắt tiền hay card đồ họa cao cấp.

  4. Cơ chế xử lý của hệ thống ra sao khi bàn tay người dùng di chuyển vượt ra ngoài khung hình camera? Khi các điểm theo vết chạm mép khung hình 640x480 pixels, thuật toán sẽ tự động ghim tọa độ tại biên và bật cờ nhận dạng. Ngay khi bàn tay quay trở lại khung hình, bộ phát hiện vùng da tay sẽ tự động quét lại, xác định trọng tâm mới và tái tạo tập hợp điểm theo vết ngẫu nhiên chỉ trong khoảng thời gian dưới 0,1 giây mà không làm treo ứng dụng.

  5. Độ trễ của hệ thống có đủ nhanh để thực hiện các thao tác máy tính thông thường không? Hoàn toàn đáp ứng tốt. Với độ trễ đo được từ 28 đến 35 mili giây trên mỗi khung hình, hệ thống duy trì tốc độ xử lý tương đương 30 khung hình/giây. Mức độ trễ này tương đương với độ phản hồi của các thiết bị cảm ứng thông thường, đảm bảo con trỏ chuột lướt êm, mượt mà và không gây cảm giác giật hay lệch pha đối với người sử dụng.

Kết luận

  • Đề tài đã giải quyết thành công bài toán điều khiển chuột máy tính không tiếp xúc thông qua việc kết hợp sáng tạo giữa cấu hình 2 webcam đặt vuông góc và thuật toán thị giác máy tính hiện đại.
  • Cải tiến xuất sắc giải thuật Lucas-Kanade theo hướng tháp ảnh Pyramid Gaussian, giúp triệt tiêu giới hạn chuyển động nhỏ và giảm sai số khoảng cách theo vết hơn 50% so với phương pháp CamShift.
  • Hiện thực hóa đầy đủ các thao tác chuột thiết yếu gồm di chuyển con trỏ, click chuột trái và click chuột phải với tốc độ xử lý thời gian thực 30 khung hình/giây trên độ phân giải 640x480 pixels.
  • Đóng góp một giải pháp công nghệ có tính nhân văn sâu sắc, chi phí thấp, hỗ trợ đắc lực cho người khuyết tật và mở ra hướng tương tác người máy thông minh trong công nghiệp.
  • Lộ trình phát triển tiếp theo tập trung vào việc tối ưu hóa thuật toán trên nền tảng vi xử lý nhúng và nâng cấp driver tương thích đa nền tảng trong vòng 6 tháng tới.

Hãy tham khảo toàn văn luận văn thạc sĩ này để nắm bắt chi tiết sơ đồ thuật toán, các công thức toán học luồng quang học và mã nguồn triển khai thực nghiệm trên OpenCV.
