Tổng quan nghiên cứu

Ngành chăn nuôi đại gia súc tại Việt Nam đang có bước chuyển dịch mạnh mẽ từ phương thức chăn thả tự nhiên sang mô hình nuôi nhốt tập trung quy mô công nghiệp. Theo thống kê, giai đoạn 1995–2005 ghi nhận diện tích trồng mía cả nước tăng từ 224,8 nghìn ha lên 285,1 nghìn ha (tăng 26,87%), tập trung tới 63,41% tại các vùng Duyên hải Nam Trung Bộ, Đông Nam Bộ và Đồng bằng sông Cửu Long. Cùng với đó, tổng đàn bò toàn quốc năm 2005 đạt 6.510,8 nghìn con, tăng 78,90% so với năm 1995. Sự gia tăng nhanh chóng về số lượng vật nuôi đặt ra bài toán cấp bách về nguồn thức ăn chất lượng cao, giàu dinh dưỡng và có thể dự trữ lâu dài.

Bã mía – phụ phẩm dồi dào từ các nhà máy đường – sau khi ủ men vi sinh bằng urê và rỉ mật từ 1 đến 3 tháng có độ ẩm ban đầu rất cao (từ 68% đến 70%). Để bảo quản đóng bánh xuất khẩu và phân phối cho các trang trại bò sữa, độ ẩm này bắt buộc phải giảm xuống ngưỡng an toàn 13%. Các thiết bị sấy thủ công trong nước như sấy vỉ ngang hay sấy khí động bộc lộ nhiều nhược điểm: tiêu hao năng lượng lớn, năng suất thấp và làm mất mùi thơm đặc trưng của bã mía ủ men. Trong khi đó, việc nhập khẩu dây chuyền từ Đức hoặc Đài Loan đòi hỏi chi phí đầu tư quá cao.

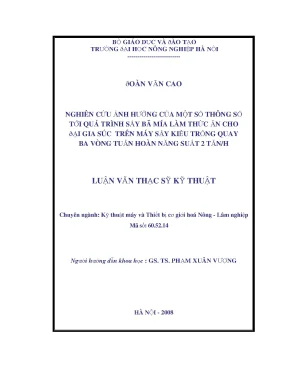

Luận văn thạc sĩ kỹ thuật của tác giả Đoàn Văn Cao, dưới sự hướng dẫn khoa học của GS. Phạm Xuân Vượng tại Trường Đại học Nông nghiệp Hà Nội (thực hiện năm 2008 gắn liền với Đề tài cấp Bộ mã số 254.KHCN và Viện Nghiên cứu Thiết kế Chế tạo Máy Nông nghiệp), tập trung giải quyết vấn đề cốt lõi: Nghiên cứu, tính toán thiết kế và khảo nghiệm các thông số ảnh hưởng tới quá trình sấy bã mía trên máy sấy trống quay ba vòng tuần hoàn đạt năng suất 2.000 kg/h sản phẩm khô, đưa hiệu suất nhiệt có ích đạt 83,89% và giảm suất tiêu hao nhiệt xuống 766,39 kcal/kg ẩm bốc hơi.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng đồng thời hai nền tảng lý thuyết nhiệt kỹ thuật và cơ học vật liệu rời: lý thuyết truyền nhiệt - truyền khối trong buồng sấy đối lưu cưỡng bức nhiệt độ cao và mô hình khí động học chuyển động hai pha (khí - hạt rắn). Quá trình trao đổi nhiệt ẩm được mô tả thông qua hệ phương trình cân bằng entanpi dòng khí, tính toán độ ẩm tương đối của tác nhân sấy và phương trình cân bằng lực cản khí động xác định vận tốc lơ lửng của phần tử bã mía ($V_e = 4,12\text{ m/s}$).

Bốn khái niệm kỹ thuật giữ vai trò then chốt trong mô hình tính toán bao gồm:

  1. Lượng ẩm bốc hơi ($W$): Xác định theo năng suất sản phẩm $G_2 = 2.000\text{ kg/h}$ khi ẩm độ giảm từ $w_1 = 68%$ xuống $w_2 = 13%$, tương ứng khối lượng ẩm cần tách là $3.473,5\text{ kg/h}$.
  2. Entanpi tác nhân sấy ($I$): Năng lượng nhiệt tổng cộng của hỗn hợp không khí và hơi nước ở nhiệt độ cấp vào $600^\circ\text{C}$ và nhiệt độ khí thải $80^\circ\text{C} - 110^\circ\text{C}$.
  3. Cân bằng nhiệt hệ thống sấy (HTS): Tỷ lệ phân bổ giữa nhiệt lượng hữu ích làm bay hơi ẩm ($q_1 = 2.563,6\text{ kJ/kg ẩm}$) và các tổn thất nhiệt qua thành vỏ, vật liệu và khí thải.
  4. Trở lực thủy lực hệ thống: Tổng tổn thất áp suất tĩnh và áp suất động của đường ống $\Phi 900$, bộ lốc xoáy cyclone kép và buồng trống sấy đạt $357,14\text{ mmH}_2\text{O}$.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm đơn yếu tố kết hợp phân tích thống kê toán học hiện đại. Để đảm bảo tính đại diện, cỡ mẫu bã mía ủ men được lấy ngẫu nhiên 5g mỗi lượt từ các bao chứa thành phẩm tại dây chuyền sản xuất thực tế, bọc kín chống hút ẩm ngược. Việc khảo nghiệm được lặp lại 3 lần cho mỗi mức thông số nhằm triệt tiêu các sai số ngẫu nhiên do biến động môi trường.

Hệ thống thiết bị đo đạc chuyên dụng bao gồm cân xác định độ ẩm hồng ngoại Sartorius MA45 (độ chính xác cao trong thời gian đo 10 phút), máy đo ẩm điện trở dải đo 9%–40%, đồng hồ đo nhiệt đa điểm HI 9043 (thang đo $0^\circ\text{C} - 900^\circ\text{C}$) và máy đo áp suất - vận tốc gió Testo 435. Dữ liệu thực nghiệm được xử lý qua thuật toán phân tích phương sai (ANOVA), sử dụng tiêu chuẩn Fisher ($F$) để kiểm định độ tin cậy của yếu tố ảnh hưởng và tiêu chuẩn Cochran ($G$) ở mức ý nghĩa $\alpha = 0,05$ nhằm xác nhận tính đồng nhất của các phương sai đo lường. Toàn bộ chu kỳ khảo nghiệm và hoàn thiện dữ liệu diễn ra liên tục từ năm 2007 đến giữa năm 2008.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tính toán lý thuyết và thực nghiệm trên mô hình máy sấy trống quay ba vòng tuần hoàn đã xác lập các chỉ tiêu kỹ thuật vượt trội:

  • Năng suất và lưu lượng nạp liệu: Để đạt năng suất định mức $2.000\text{ kg/h}$ thành phẩm độ ẩm $13%$, hệ thống cấp liệu cần nạp liên tục $5.473,5\text{ kg/h}$ bã mía tươi độ ẩm $68%$, tách thành công $3.473,5\text{ kg/h}$ hơi nước ra khỏi buồng sấy.
  • Phân bố nhiệt độ và thời gian lưu: Tác nhân sấy đưa vào trống trong cùng (đường kính $800\text{ mm}$) ở nhiệt độ $600^\circ\text{C}$ với thời gian tiếp xúc cực ngắn chỉ 2 giây. Khí nóng sau đó hạ xuống $150^\circ\text{C} - 200^\circ\text{C}$ ở trống giữa (đường kính $1.600\text{ mm}$) và duy trì $135^\circ\text{C} - 150^\circ\text{C}$ ở trống ngoài cùng (đường kính $2.400\text{ mm}$). Khí thải thoát ra đạt nhiệt độ $90^\circ\text{C} - 110^\circ\text{C}$.
  • Hiệu quả truyền nhiệt và tiêu hao nhiên liệu: Tổng nhiệt lượng tiêu hao thực tế đạt $3.055,9\text{ kJ/kg ẩm}$ (tương đương $766,39\text{ kcal/kg ẩm}$). Trong đó, nhiệt lượng hữu ích dùng để bốc hơi nước chiếm tới $83,89%$, tổn thất nhiệt qua thành vỏ ra môi trường chỉ chiếm $3,38%$ ($103,49\text{ kJ/kg ẩm}$) và tổn thất do khí thải mang đi chiếm $10,58%$ ($323,48\text{ kJ/kg ẩm}$).
  • Thông số quạt hút và đầu đốt: Lò đốt tiêu thụ khoảng $332\text{ kg dầu FO/h}$, lưu lượng không khí đốt đạt $8.041,5\text{ kg/h}$ (tương đương $26.715\text{ m}^3\text{/h}$ ở $900^\circ\text{C}$). Quạt hút công nghiệp được lựa chọn có công suất động cơ $75\text{ kW}$ nhằm vượt qua tổng trở lực $390\text{ mmH}_2\text{O}$ của hệ thống.

Thảo luận kết quả

Kết cấu lồng 3 ống hình trụ đồng tâm với tổng chiều dài hành trình trao đổi nhiệt lên tới $36\text{ m}$ (trong khi chiều dài thực của máy chỉ $12\text{ m}$) đã giải quyết triệt để nhược điểm cồng kềnh của máy sấy 1 vòng truyền thống. Khi biểu diễn mối tương quan giữa tốc độ quay của trống, lưu lượng gió và nhiệt độ tác nhân sấy lên đồ thị phân bố năng suất, kết quả cho thấy bã mía khô có khối lượng riêng nhẹ hơn ($150\text{ kg/m}^3$) sẽ bay nhanh ra ngoài, trong khi các phần tử bã ẩm nặng ($760\text{ kg/m}^3$) rơi liên tục qua các cánh đảo liệu cách nhau $150\text{ mm}$ để tiếp tục nhận nhiệt.

So sánh với các nghiên cứu tiền đề tại Viện Nghiên cứu Thiết kế Chế tạo Máy Nông nghiệp năm 2007, máy sấy kiểu vỉ ngang tiêu tốn $1.296\text{ kcal/kg H}_2\text{O}$ với chu kỳ sấy kéo dài 13 phút/mẻ, còn máy sấy trống quay 1 vòng tiêu tốn $1.324\text{ kcal/kg H}_2\text{O}$ ở nhiệt độ $195^\circ\text{C}$. Máy sấy 3 vòng tuần hoàn giảm mức tiêu hao nhiệt xuống $766,39\text{ kcal/kg ẩm}$, tiết kiệm hơn 40% chi phí năng lượng nhờ khả năng trao đổi nhiệt tức thời và lớp vỏ bảo ôn bông thủy tinh dày $50\text{ mm}$. Đặc biệt, do thời gian bã mía tiếp xúc với nhiệt độ cao $600^\circ\text{C}$ chỉ diễn ra trong vài giây, hàm lượng protein, vitamin nhạy cảm nhiệt và mùi thơm men ủ đặc trưng hoàn toàn được bảo toàn.

Đề xuất và khuyến nghị

Dựa trên các kết quả tính toán nhiệt và khảo nghiệm thực tế, 4 nhóm giải pháp kỹ thuật được đề xuất nhằm tối ưu hóa dây chuyền sấy bã mía quy mô công nghiệp:

  1. Ứng dụng công nghệ hồi lưu khí thải: Lắp đặt đường ống dẫn hồi lưu 40% lượng khí thải nóng sau cyclone quay trở lại buồng hòa trộn đầu đốt, mục tiêu cắt giảm từ 7% đến 14% lượng dầu FO tiêu thụ trong mỗi giờ vận hành.
  2. Tự động hóa hệ thống cấp liệu và kiểm soát nhiệt: Trang bị biến tần điều khiển tốc độ cấp liệu đồng bộ với cụm cảm biến nhiệt độ khí thải Honeywell, duy trì độ ẩm thành phẩm ổn định trong biên độ $13% \pm 0,5%$ trong suốt chu kỳ làm việc liên tục 24/7.
  3. Chuẩn hóa công đoạn ủ men và đánh tơi nguyên liệu: Xây dựng quy chuẩn ủ bã mía với tỷ lệ urê - rỉ mật nghiêm ngặt từ 30 đến 90 ngày, đảm bảo độ ẩm bã tươi đầu vào không vượt quá ngưỡng $68% - 70%$ trước khi qua hệ thống máy đánh tơi cơ khí.
  4. Thúc đẩy nội địa hóa chế tạo thiết bị: Các cơ sở cơ khí chế tạo máy nông nghiệp trong nước cần tiếp nhận chuyển giao bản vẽ thiết kế trống sấy 3 vòng để hạ giá thành chế tạo máy xuống thấp hơn 50% so với thiết bị nhập khẩu từ nước ngoài, triển khai thí điểm trong giai đoạn 2009–2012.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị thực tiễn và học thuật sâu sắc, đặc biệt phù hợp cho 4 nhóm đối tượng sau:

  1. Kỹ sư cơ khí và thiết kế máy nông nghiệp: Tham khảo toàn bộ thuật toán tính toán nhiệt sấy, phương pháp chọn kích thước buồng sấy 3 vòng đồng tâm, tính toán khí động học cyclone và lựa chọn quạt hút chịu trở lực cao ($390\text{ mmH}_2\text{O}$).
  2. Chủ doanh nghiệp chế biến thức ăn chăn nuôi và nhà máy đường: Nắm bắt quy trình biến bã mía phế phẩm thành bánh thức ăn giàu dinh dưỡng có giá trị thương phẩm cao, phục vụ tiêu thụ nội địa và xuất khẩu sang các thị trường lớn như Hàn Quốc hay Nhật Bản.
  3. Các trang trại chăn nuôi bò thịt, bò sữa quy mô lớn: Hiểu rõ giá trị dinh dưỡng, độ ẩm tiêu chuẩn ($13%$) và phương pháp bảo quản bã mía lên men làm thức ăn thô xanh dự trữ quanh năm cho gia súc.
  4. Học viên cao học và nhà nghiên cứu chuyên ngành Cơ điện nông nghiệp: Sử dụng khung phân tích phương sai Fisher - Cochran làm tài liệu tham khảo chuẩn mực trong việc thiết kế và xử lý số liệu thực nghiệm đơn yếu tố và đa yếu tố.

Câu hỏi thường gặp

1. Tại sao máy sấy trống quay 3 vòng tuần hoàn lại ưu việt hơn máy sấy trống 1 vòng?

Máy sấy 3 vòng rút ngắn chiều dài máy từ 36m xuống 12m bằng cách lồng 3 ống trụ đồng tâm, giúp giảm diện tích lắp đặt nhà xưởng. Hệ thống tận dụng nhiệt bức xạ giữa các lớp trống, giảm tổn thất nhiệt bề mặt xuống chỉ còn 3,38% và giảm suất tiêu hao năng lượng hơn 40% so với trống 1 vòng.

2. Nhiệt độ tác nhân sấy lên tới 600°C có làm cháy bã mía hoặc phá hủy dinh dưỡng không?

Không. Bã mía tươi có độ ẩm rất cao (68%) và chỉ lưu lại trong vùng nhiệt độ 600°C ở trống trong cùng khoảng 2 giây. Hơi nước bốc nhanh tạo lớp màng bảo vệ bề mặt sợi bã mía, giúp nhiệt độ vật liệu không vượt quá 70°C–80°C, giữ nguyên vẹn mùi thơm và vitamin.

3. Lượng nhiên liệu dầu FO tiêu thụ để sấy 1 tấn sản phẩm bã mía khô là bao nhiêu?

Theo tính toán cân bằng nhiệt, để sản xuất 2 tấn sản phẩm khô/h (bốc hơi 3.473,5 kg nước), lò đốt tiêu thụ 332 kg dầu FO/h. Như vậy, suất tiêu hao nhiên liệu trung bình đạt khoảng 166 kg dầu FO cho mỗi tấn bã mía khô thành phẩm 13% ẩm.

4. Bã mía sau khi ép đường cần qua những công đoạn nào trước khi đưa vào máy sấy?

Bã mía tươi (độ ẩm 50%–55%) sau khi ép đường được phối trộn đạm urê, rỉ mật và nước để ủ men từ 1 đến 3 tháng (ẩm độ tăng lên 68%–70%). Trước khi vào buồng sấy, bã mía ủ men bắt buộc phải qua máy đánh tơi cơ khí để phá vỡ các khối kết tụ.

5. Kiểm định Fisher và Cochran có vai trò gì trong việc xử lý số liệu thực nghiệm của luận văn?

Tiêu chuẩn Cochran ($G$) được sử dụng để kiểm tra tính thuần nhất của các phương sai đo lường lặp lại ở từng mức thí nghiệm. Tiêu chuẩn Fisher ($F$) dùng để đối chiếu tỷ số giữa phương sai yếu tố và phương sai thực nghiệm ở mức ý nghĩa $\alpha = 0,05$, khẳng định các yếu tố khảo sát thực sự có ảnh hưởng quyết định đến năng suất sấy.

Kết luận

  • Công trình đã thiết kế và chế tạo thành công mẫu máy sấy trống quay ba vòng tuần hoàn năng suất $2.000\text{ kg/h}$, xử lý triệt để bã mía ủ men ẩm $68%$ về độ ẩm tiêu chuẩn $13%$.
  • Xác lập bộ thông số vận hành tối ưu với tác nhân sấy $600^\circ\text{C}$, khí thải $90^\circ\text{C} - 110^\circ\text{C}$, hiệu suất nhiệt có ích đạt $83,89%$ và suất tiêu hao nhiệt chỉ $766,39\text{ kcal/kg ẩm}$.
  • Giải quyết bài toán giảm kích thước thiết bị với hành trình sấy hiệu dụng $36\text{ m}$ gói gọn trong chiều dài thân máy $12\text{ m}$, đường kính ngoài $2.400\text{ mm}$.
  • Đóng góp luận cứ khoa học vững chắc và phương pháp luận thực nghiệm chuẩn xác cho ngành Cơ giới hóa Nông nghiệp trong việc tận dụng phụ phẩm mía đường làm thức ăn gia súc.
  • Các doanh nghiệp và nhà khoa học quan tâm có thể khai thác chi tiết bản vẽ cấu tạo, công thức tính nhiệt và quy trình vận hành trong toàn văn luận văn thạc sĩ kỹ thuật của tác giả Đoàn Văn Cao tại thư viện Trường Đại học Nông nghiệp Hà Nội.
