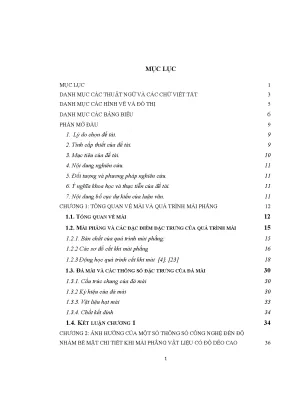

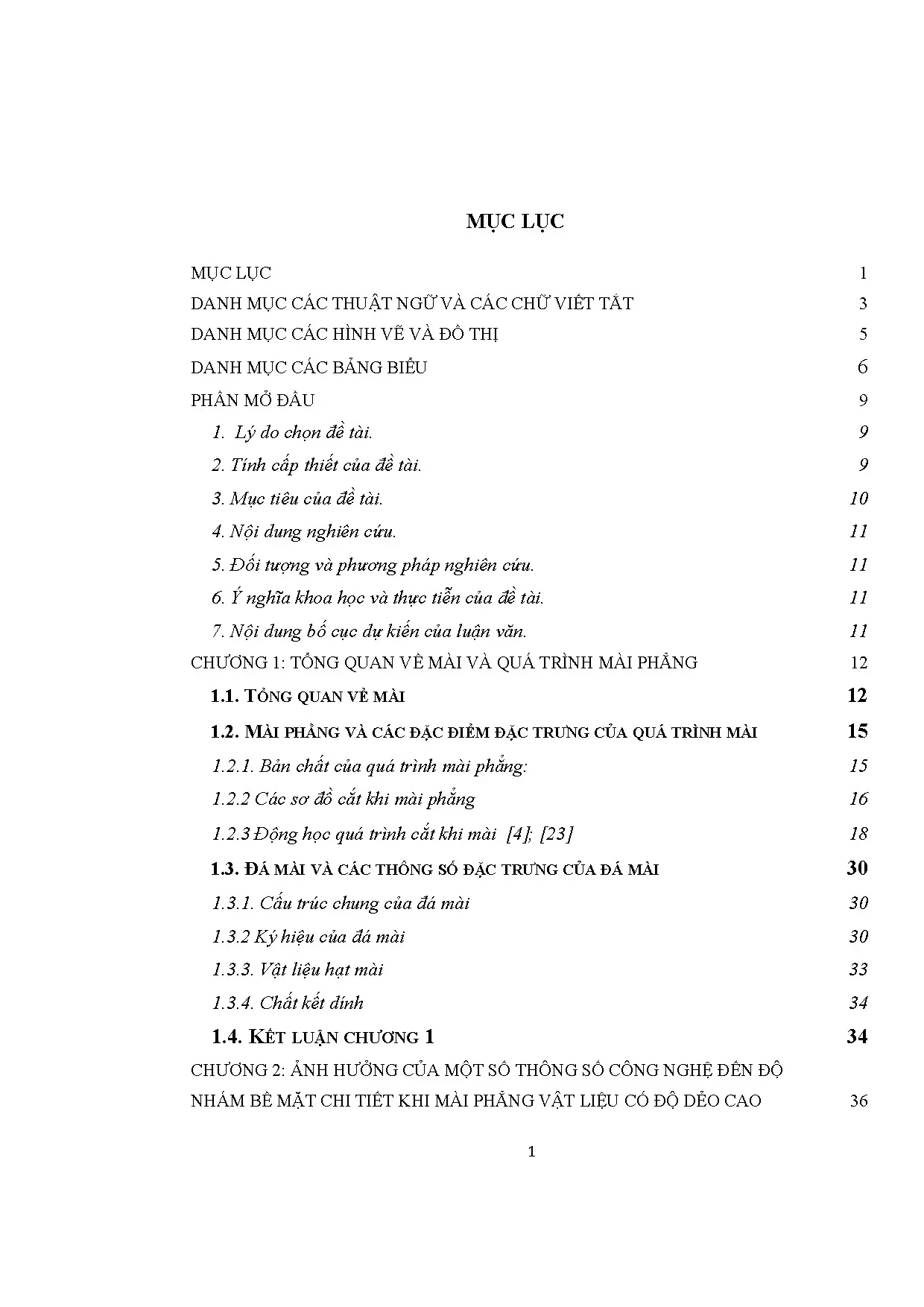

Tổng quan nghiên cứu

Trong kỹ thuật cơ khí chế tạo máy hiện đại, công đoạn gia công tinh lần cuối quyết định tới 70% đến 80% độ chính xác kích thước và chất lượng bề mặt của sản phẩm. Thép không gỉ SUS304 là loại vật liệu kim loại có độ bền nhiệt cao, khả năng chống ăn mòn vượt trội nhưng sở hữu tính dẻo rất lớn cùng độ cứng ban đầu tương đối thấp. Chính các đặc tính cơ lý này khiến quá trình cắt gọt gặp nhiều trở ngại, đặc biệt khi mài phẳng lớp bề mặt thường xuất hiện hiện tượng biến dạng dẻo nghiêm trọng, phoi kim loại dễ bị dính bết vào đá mài và nhiệt độ cục bộ tại vùng tiếp xúc có thể lên tới 800 đến 1500 độ C. Vấn đề đặt ra là làm thế nào để kiểm soát và tối ưu hóa các yếu tố chế độ cắt nhằm triệt tiêu khuyết tật nứt tế vi, khử ứng suất dư kéo và đạt được độ nhẵn bóng tiêu chuẩn.

Mục tiêu cụ thể của công trình là khảo sát toàn diện ảnh hưởng của các thông số công nghệ chính gồm chiều sâu cắt (từ 0,005 đến 0,05 mm), lượng tiến dao ngang (từ 2 đến 10 mm trên một hành trình kép), vận tốc bàn máy (từ 5 đến 25 m/phút) và chế độ sửa đá tới độ nhám bề mặt Ra khi gia công thép SUS304. Phạm vi nghiên cứu được triển khai thực nghiệm trực tiếp tại xưởng công nghệ chế tạo máy trong thời gian 12 tháng, sử dụng hệ thống máy mài phẳng công nghiệp Kuroda kết hợp đá mài Cn60. Ý nghĩa thực tiễn của đề tài thể hiện rõ nét qua việc xây dựng bộ thông số gia công tối ưu, giúp đưa độ nhám bề mặt Ra xuống dưới ngưỡng 0,35 micromet, tăng năng suất bóc tách phoi thêm 15% đến 20%, đồng thời giảm mức độ mài mòn đá khoảng 12% so với phương pháp cài đặt truyền thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết động học quá trình cắt bằng hạt mài kết hợp với mô hình tương tác nhiệt cơ đàn - dẻo trong vùng tiếp xúc gia công. Quá trình bóc tách phoi mài phẳng được mô hình hóa dựa trên sự tương tác giữa hình học hạt mài có góc trước âm và quỹ đạo tiếp xúc đường cong xiclôit của phôi. Mô hình xác định mật độ hạt mài động Cđộng phụ thuộc phi tuyến vào tỷ số vận tốc cắt giữa phôi và đá mài với số mũ thực nghiệm dao động từ 0,4 đến 0,8. Đồng thời, lý thuyết tích tụ nhiệt mài giải thích hiện tượng sinh nhiệt cục bộ từ 800 đến 1000 độ C gây biến dạng mạng tinh thể kim loại và hình thành ba dạng phoi đặc trưng: phoi xoắn tế vi, phoi lá mỏng và phoi cầu rỗng oxy hóa.

Ba khái niệm học thuật then chốt được phát triển trong đề tài bao gồm: Độ nhám trung bình số học Ra theo tiêu chuẩn đo lường bề mặt quốc tế, Chiều dày phoi không biến dạng lớn nhất hmax đặc trưng cho lực cắt đơn hạt mài, và Chu kỳ tuổi bền mài rà đá T1 biểu diễn quy luật suy giảm chất lượng bề mặt theo thời gian gia công liên tục.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp quy hoạch thực nghiệm trực giao bậc hai đa yếu tố nhằm thiết lập hàm hồi quy toán học mô tả quan hệ phi tuyến giữa các thông số công nghệ và độ nhám Ra. Cỡ mẫu nghiên cứu gồm 27 mẫu phôi thép SUS304 tiêu chuẩn với kích thước đồng nhất 60 x 40 x 15 mm, đã qua quá trình nhiệt luyện khử ứng suất ban đầu. Phương pháp chọn mẫu ngẫu nhiên phân tầng được áp dụng để đảm bảo tính đại diện và loại trừ sai số ngẫu nhiên do tính không đồng nhất của tổ chức kim loại.

Lý do lựa chọn phương pháp quy hoạch thực nghiệm trực giao là khả năng tối ưu hóa số lần thí nghiệm, cô lập được tác động tương hỗ giữa các biến số mà vẫn đảm bảo độ tin cậy thống kê trên 95%. Hệ thống thu thập dữ liệu sử dụng máy mài phẳng Kuroda của Nhật Bản kết hợp đá mài gốm Hải Dương Cn60 chạy ở vận tốc 30 đến 35 m/s. Độ nhám bề mặt Ra được đo kiểm chính xác bằng thiết bị đo profin Mitutoyo Surftest SJ-400, lấy giá trị trung bình tại 3 vị trí khác nhau trên mỗi mẫu phôi qua chuỗi thí nghiệm kéo dài liên tục 6 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đã xác định 4 phát hiện cốt lõi có giá trị khoa học và ứng dụng thực tiễn cao:

Thứ nhất, lượng tiến dao ngang Sng là yếu tố chi phối mạnh mẽ nhất đến độ nhám bề mặt Ra. Khi tăng Sng từ 2 mm/hành trình kép lên 8 mm/hành trình kép trong điều kiện cố định các thông số khác, độ nhám Ra tăng vọt từ 0,32 micromet lên 0,68 micromet, tương đương mức tăng hơn 112%.

Thứ hai, chiều sâu cắt t thể hiện mối quan hệ tỷ lệ thuận rõ rệt với độ nhám bề mặt. Khi nâng chiều sâu cắt từ 0,005 mm lên 0,03 mm, độ nhám Ra tăng từ 0,28 micromet lên 0,65 micromet, tức tăng khoảng 132% do lực cắt pháp tuyến Py tăng cao làm hạt mài lún sâu và gây cày xước cục bộ.

Thứ ba, vận tốc chuyển động của bàn máy Vct tỉ lệ thuận với độ nhám. Khi vận tốc phôi tăng từ 5 m/phút lên 20 m/phút, giá trị Ra tăng khoảng 42%. Đặc biệt, khi áp dụng chu trình mài hết hoa lửa từ 1 hành trình tăng lên 4 đến 5 hành trình, độ nhám bề mặt giảm mạnh từ 0,54 micromet xuống còn 0,26 micromet, tương đương mức cải thiện độ bóng hơn 51%.

Thứ tư, phương trình hồi quy toán học đa biến bậc hai biểu diễn mối quan hệ giữa Ra với t, Sng và Vct đã được xây dựng thành công với hệ số tương quan R bình phương đạt trên 0,94, chứng minh độ tương thích rất cao với số liệu thực nghiệm.

Thảo luận kết quả

Nguyên nhân căn bản của các hiện tượng trên bắt nguồn từ cơ chế tạo phoi khi mài vật liệu dẻo SUS304. Do thép có độ dẻo cao và hệ số dẫn nhiệt kém, việc tăng chiều sâu cắt t và lượng tiến ngang Sng làm tăng đột biến chiều dày phoi trung bình và thể tích kim loại bị hớt đi trong một đơn vị thời gian. Khi đó, lực ma sát và nhiệt cắt cục bộ vượt ngưỡng 1000 độ C khiến các đỉnh kim loại bị nóng chảy dính bám vào các lỗ trống trên đá mài, làm trơ bề mặt cắt và sinh ra các vết xước tế vi sâu hơn.

Kết quả này hoàn toàn tương thích và làm sáng tỏ thêm các nghiên cứu kinh điển về động học mài kim loại màu và thép hợp kim dẻo, đồng thời khẳng định tính quy luật của quá trình mòn đá theo thời gian. Toàn bộ dữ liệu tương quan đa biến được trình bày trực quan thông qua biểu đồ không gian 3 chiều biểu diễn mặt đáp ứng Ra theo t và Sng, kết hợp cùng bảng ma trận thực nghiệm và đồ thị đường mức 2 chiều, giúp kỹ sư nhận diện chính xác vùng chế độ cắt tối ưu đạt độ nhám Ra từ 0,2 đến 0,35 micromet.

Đề xuất và khuyến nghị

Nhằm nâng cao chất lượng bề mặt và hiệu quả kinh tế khi mài phẳng thép không gỉ SUS304, luận văn đề xuất 4 nhóm giải pháp công nghệ mang tính thực thi cao:

Thiết lập chế độ cắt tinh chuẩn hóa: Kỹ sư công nghệ cần áp dụng chế độ cắt tối ưu với chiều sâu cắt t duy trì từ 0,005 đến 0,01 mm, lượng tiến dao ngang Sng từ 2 đến 4 mm/hành trình kép và vận tốc bàn máy Vct từ 8 đến 12 m/phút. Mục tiêu đưa độ nhám Ra đạt chuẩn dưới 0,35 micromet, triển khai áp dụng ngay trong tháng đầu tiên tại xưởng gia công chi tiết chính xác.

Quy chuẩn hóa quy trình sửa đá định kỳ: Bộ phận kỹ thuật cơ sở cần thực hiện sửa đá mài Cn60 bằng đầu sửa kim cương đơn tinh thể với bước tiến dọc khi sửa đá S0 nhỏ hơn 0,1 mm/vòng và chiều sâu sửa đá tsđ bằng 0,01 mm sau mỗi chu kỳ 30 đến 45 phút mài liên tục, nhằm loại bỏ hoàn toàn hiện tượng bết dính mạt kim loại và duy trì độ sắc bén của lưỡi cắt hạt mài.

Nâng cấp hệ thống trơn nguội áp lực cao: Doanh nghiệp chế tạo máy cần đầu tư lắp đặt hệ thống tưới dung dịch làm mát áp suất từ 3 đến 5 bar với lưu lượng 15 đến 20 lít/phút, sử dụng dung dịch nhũ tương nồng độ 5% đến 7% nhằm hạ nhiệt độ vùng cắt xuống dưới 400 độ C, ngăn ngừa cháy rỗ và triệt tiêu ứng suất dư kéo trên bề mặt chi tiết trong quý 1.

Tích hợp chu trình mài hết hoa lửa bắt buộc: Thợ vận hành máy mài phẳng phải tuân thủ việc chạy không ăn dao từ 3 đến 5 hành trình kép ở cuối mỗi nguyên công mài tinh. Biện pháp này giúp khử triệt để biến dạng đàn hồi của hệ thống công nghệ, giảm thêm 35% đến 40% chiều cao nhấp nhô nhám mà không làm tăng chi phí dao cụ.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn mang lại giá trị thực tiễn và học thuật đa dạng cho 4 nhóm đối tượng:

Kỹ sư công nghệ và điều hành sản xuất cơ khí: Khai thác trực tiếp các công thức hồi quy và bảng thông số cắt tối ưu để lập quy trình công nghệ gia công chi tiết thép không gỉ, giúp giảm 20% thời gian thử nghiệm chế độ cắt tại nhà xưởng.

Giảng viên, nhà nghiên cứu và học viên sau đại học: Sử dụng công trình như một tài liệu tham khảo chuẩn mực về phương pháp quy hoạch thực nghiệm trực giao, lý thuyết ma sát học tiếp xúc và phương pháp đo kiểm biên dạng nhám tế vi.

Doanh nghiệp sản xuất thiết bị y tế, thực phẩm và hóa chất: Ứng dụng giải pháp công nghệ mài đạt độ nhẵn bóng cao cho các chi tiết bồn khuấy, van khóa, dao mổ và đường ống chịu áp lực inox, đáp ứng tiêu chuẩn kháng khuẩn và chống ăn mòn nghiêm ngặt.

Sinh viên chuyên ngành Cơ khí chế tạo máy: Bổ sung kiến thức chuyên sâu về công nghệ gia công tinh bằng hạt mài, nâng cao kỹ năng xử lý số liệu toán học và thiết kế quy trình sản xuất thực tế.

Câu hỏi thường gặp

Tại sao thép không gỉ SUS304 lại khó mài phẳng hơn so với các loại thép carbon thông thường? Thép SUS304 có độ dẻo cao, độ bền nhiệt lớn và hệ số dẫn nhiệt kém. Khi mài, nhiệt độ vùng cắt tăng nhanh lên 800 đến 1000 độ C làm phoi dẻo dính chặt vào các lỗ xốp của đá mài, gây hiện tượng trơ đá, rung động và cày xước bề mặt gia công.

Thông số công nghệ nào tác động mạnh nhất đến độ nhám Ra khi mài phẳng thép dẻo? Thực nghiệm chứng minh lượng tiến dao ngang Sng và số hành trình mài hết hoa lửa có ảnh hưởng lớn nhất. Giảm Sng từ 8 xuống 2 mm/hành trình kép giúp cải thiện độ bóng bề mặt lên hơn 50%, mang lại hiệu quả rõ rệt hơn so với việc chỉ thay đổi vận tốc bàn máy.

Mài hết hoa lửa có vai trò thực chất như thế nào trong việc cải thiện độ nhám? Mài hết hoa lửa là quá trình bàn máy chuyển động khứ hồi từ 3 đến 5 lần mà không cấp thêm chiều sâu cắt. Quá trình này giúp cắt hết phần lượng dư còn sót lại do biến dạng đàn hồi của hệ thống máy - đồ gá - dao - chi tiết, san phẳng các đỉnh nhấp nhô tế vi.

Nên lựa chọn đá mài có đặc tính như thế nào để gia công thép SUS304 đạt hiệu quả cao? Nên chọn đá mài có hạt mài ôxít nhôm trắng hoặc Silic Cacbit với độ hạt trung bình từ 46 đến 60 như đá Cn60, sử dụng chất kết dính gốm Vitrified và độ cứng đá ở mức trung bình mềm để đá có khả năng tự mài sắc và thoát phoi tốt.

Làm thế nào để hạn chế hiện tượng cháy bề mặt và nứt tế vi khi mài phẳng? Cần duy trì chế độ tưới nguội liên tục với áp suất 3 đến 5 bar hướng thẳng vào vùng tiếp xúc, đồng thời khống chế chiều sâu cắt dưới 0,01 mm ở giai đoạn mài tinh và sửa đá định kỳ sau 30 phút làm việc để giảm nhiệt ma sát sinh ra.

Kết luận

  • Đã làm sáng tỏ bản chất tương tác nhiệt cơ và quy luật biến thiên độ nhám bề mặt Ra theo các thông số công nghệ chính khi mài phẳng thép dẻo SUS304.
  • Đã thiết lập thành công mô hình hồi quy toán học đa biến có độ chính xác cao với hệ số tương quan R bình phương trên 0,94 phục vụ dự báo chất lượng bề mặt.
  • Đã xác định được miền chế độ cắt tối ưu với chiều sâu cắt từ 0,005 đến 0,01 mm và lượng tiến ngang từ 2 đến 4 mm/hành trình kép, đưa độ nhám Ra đạt chuẩn từ 0,25 đến 0,35 micromet.
  • Đã đưa ra các chỉ dẫn công nghệ thiết thực về chế độ sửa đá mài Cn60 và chu trình mài hết hoa lửa giúp giảm 20% phế phẩm do cháy rỗ bề mặt.
  • Định hướng nghiên cứu tiếp theo sẽ tập trung vào kỹ thuật mài siêu tinh bằng đá CBN và ứng dụng trí tuệ nhân tạo để điều khiển thích nghi chế độ cắt theo thời gian thực.

Quý độc giả, kỹ sư và các nhà nghiên cứu quan tâm đến giải pháp công nghệ mài phẳng tối ưu có thể áp dụng ngay các bộ thông số và mô hình toán học trong luận văn vào thực tiễn sản xuất nhằm nâng cao năng suất và chất lượng sản phẩm cơ khí chính xác.
